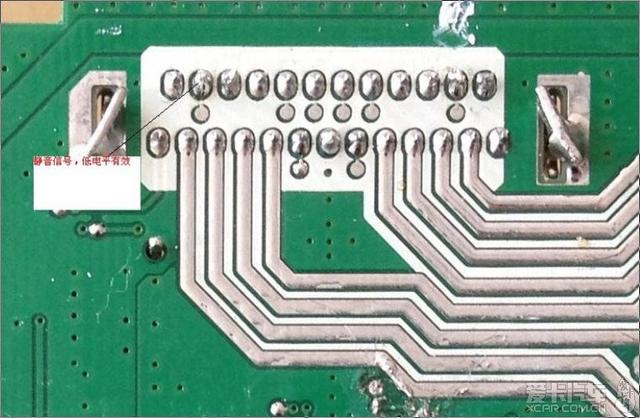

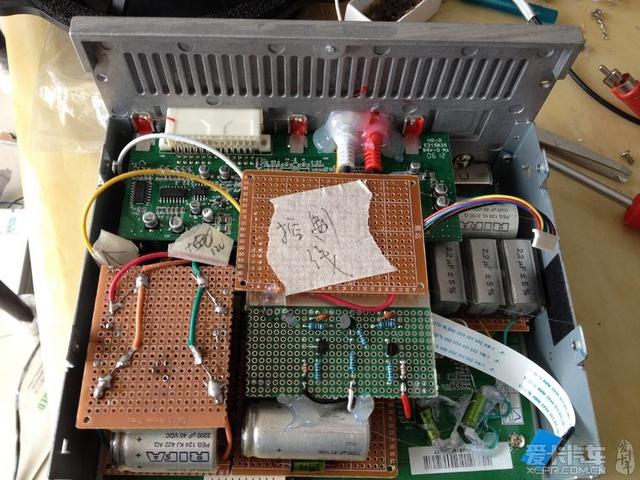

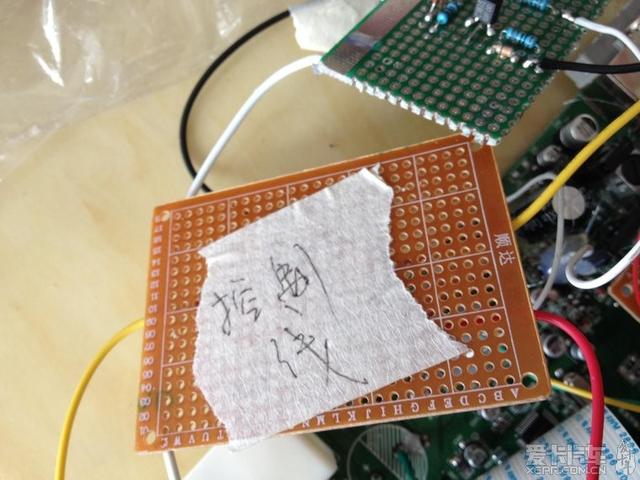

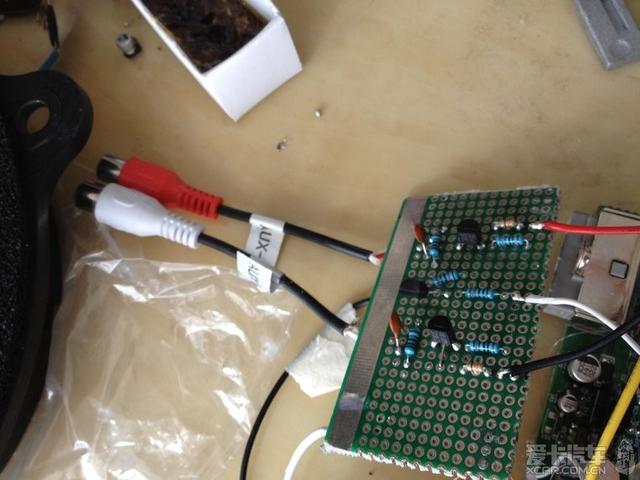

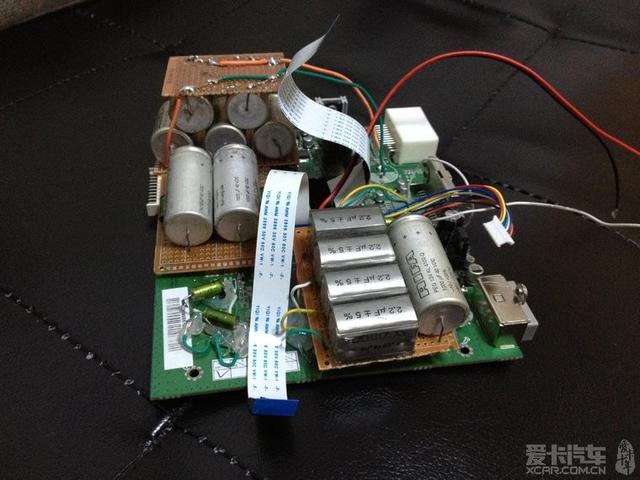

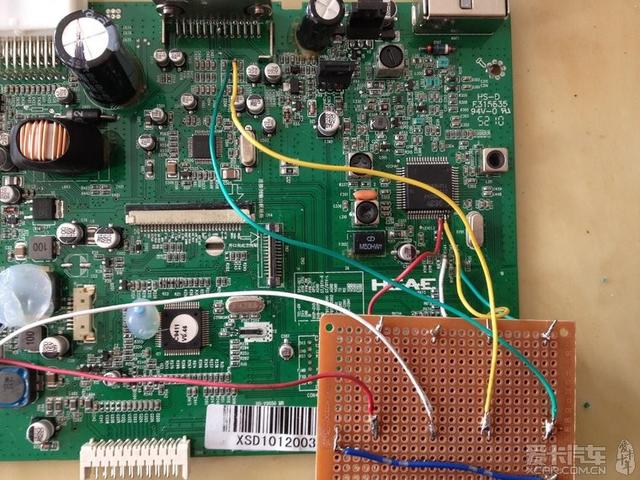

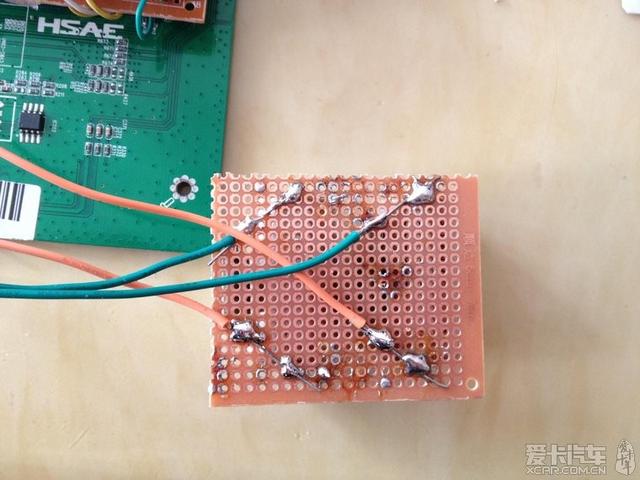

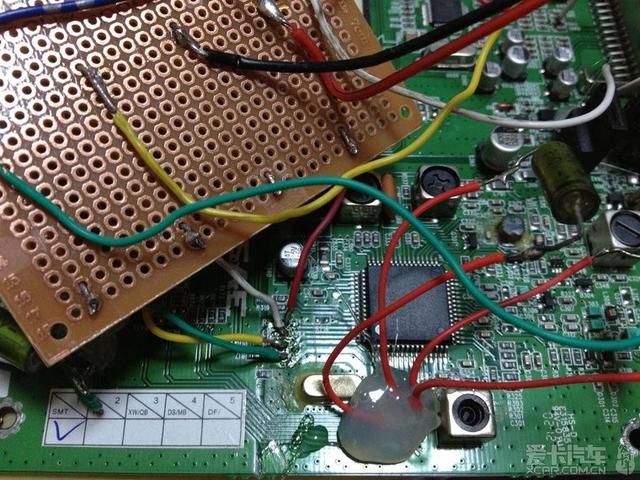

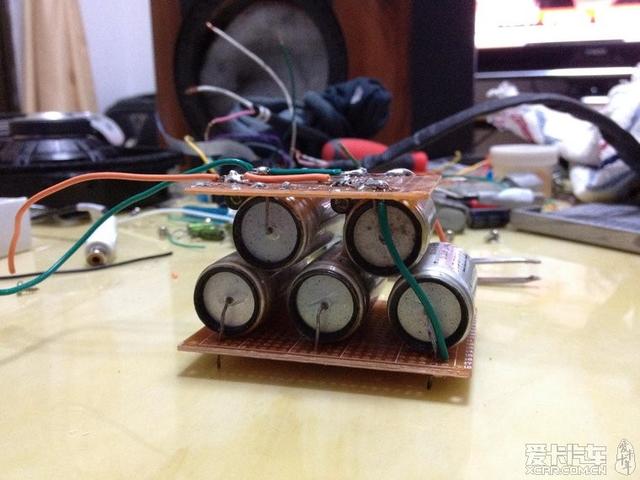

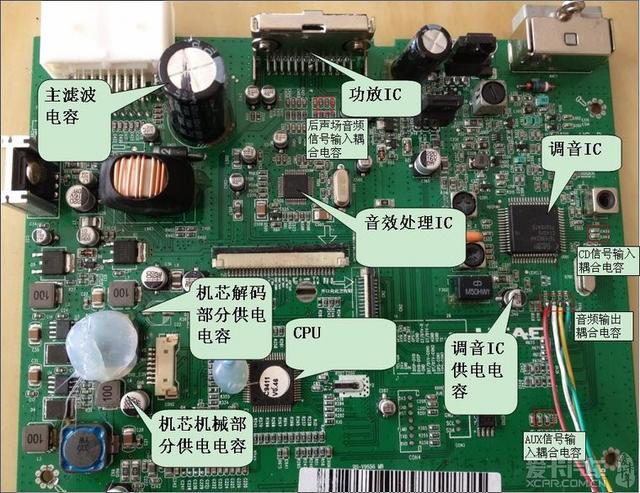

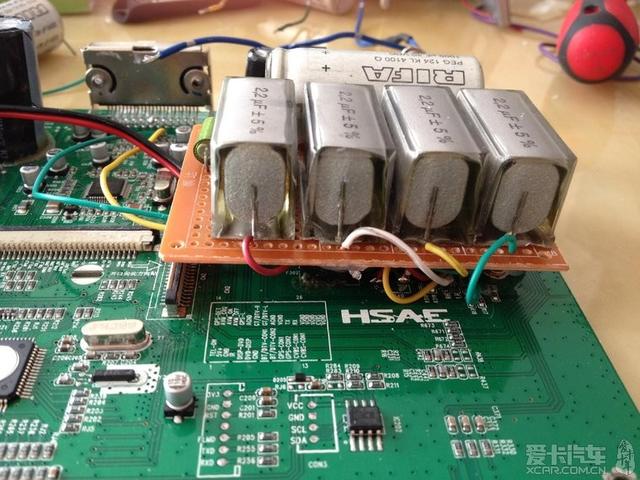

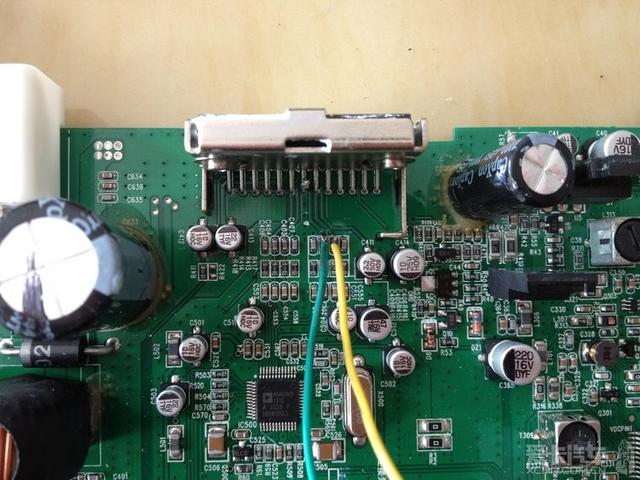

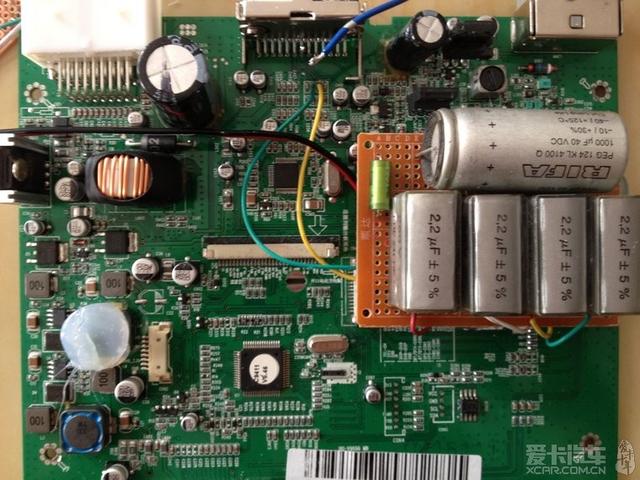

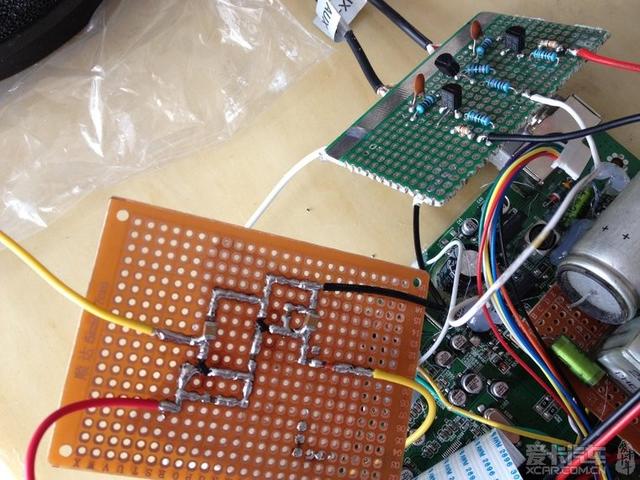

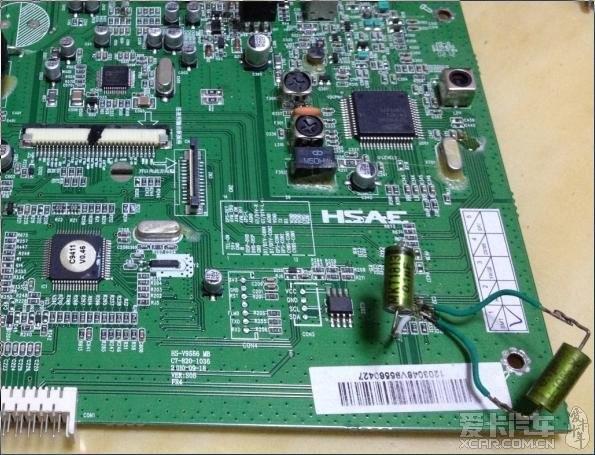

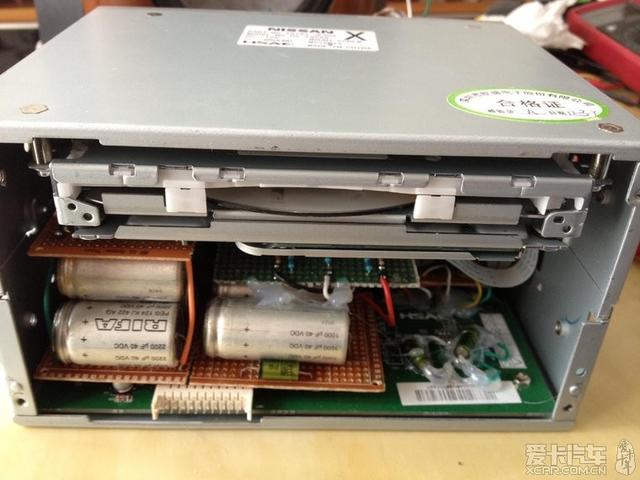

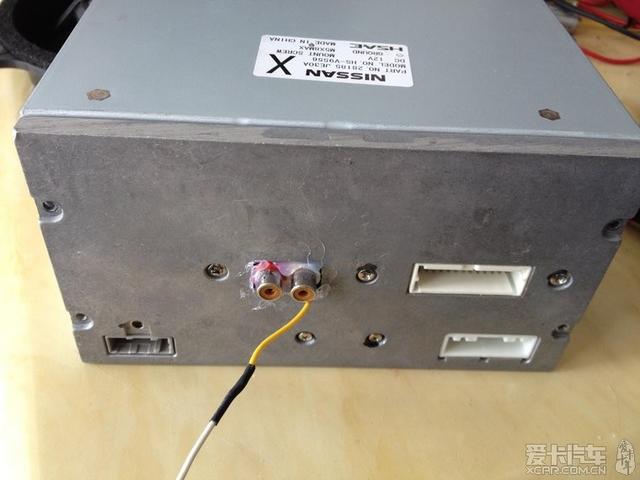

聲明:本帖系轉載于愛卡汽車論壇 作者:zlzxj,版權歸作者以及愛卡汽車所有。 從跟我的小三產生第一次親密接觸,就開始對她的聲音進行美化,前前后后沒少折騰,升級套裝喇叭,加功放,摩主機,A柱倒模,一邊學習一邊實踐,學到了一些東西,也走了很多彎路,在此整理一下,跟大家分享。主機是航盛的DVD,聲音干、瘦、渾。 整體方案是增加前置輸出給外接功放推前聲場,后聲場主機直推。 先梳理一下音頻通道,CD信號和AUX信號先經過耦合電容進入調音電路(這四個耦合電容替換為0.1u的ero薄膜電容),然后再經過輸出電容、電阻、輸入耦合電容(去掉輸出電容和電阻,輸入耦合電容替換為2.2u rifa薄膜電容)進入音效處理芯片,(經過對比,經過這個芯片后聲音大大劣化,所以跳過它)再進入功放IC放大,配圖說明: ![]() 1.取音頻信號:音頻信號直接從調音IC后面的耦合電容前端取,從電路可以發現原來有兩路是棄置不用的,我們把它們利用上,一共就是四路,左右各兩路,見圖中紅白黃綠四根線。 2.換輸出耦合電容、增加靜音電路:四根音頻信號線接四個rifa薄膜電容,薄膜電容不區分正負極,取兩路接功放IC后端(跳過功放IC輸入電阻和耦合電容)輸出給后聲場,另外兩路接靜音電路后輸出給外接功放(如果沒有這個靜音電路,開關機會有很大的沖擊聲),從功放22腳取靜音控制信號,它是低電平有效,需要接反向放大電路后接靜音電路的控制腳。 ![]() 參考了很多網友的摩機經驗,把主機主濾波電容、機芯的機械電路和解碼電路供電電容、調音IC的供電電容全部換成了rifa的電解電容,為了方便布置,我把調音IC的供電電容跟四個rifa耦合電容放在了同一塊小板子上,同時并聯了一個0.1u的ero電容,濾除超高頻干擾,為調音IC提供干凈穩定的電源。電解電容焊接時要注意正負極性。 ![]() 兩路輸出給主機功放 ![]() ![]() 3.把兩個AUX和兩個CD的輸入耦合電容換為0.1u的ero薄膜電容,圖中的四根紅線處為CD信號的輸入耦合電容, ![]() 綠線和白線連接的是AUX的兩個輸入耦合電容。 ![]() 4.接靜音電路,取靜音控制信號: ![]() 靜音電路電路參考了網友huopayhoo的帖子,非常感謝huopayhoo的無私奉獻。 靜音信號在功放IC的22腳取,低電平有效,需要接反向放大電路,也請參考上面的帖子。 ![]() 反向電路 ![]() 5.增加功放控制電路,也是參考了huopayhoo的帖子。 ![]() 6.更換主濾波電容: 將原來的4700u的電解電容更換為rifa發燒電解電容,我采用的五只2200u并聯的方式,同時為了給高頻提供專用通道,并聯了兩個0.1u的ero薄膜電容,要注意電容正負極性。 ![]() 7.更換CD機芯機械和解碼部分供電電容,同樣并聯兩只0.1u ero薄膜電容,同時要區分正負極性。 ![]() ![]() 最后用熱熔膠固定,裝上機殼。 ![]() 裝上CD機芯 ![]() 后面 ![]() 收工。 聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
