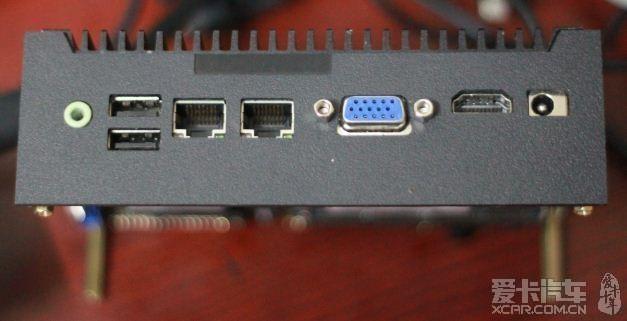

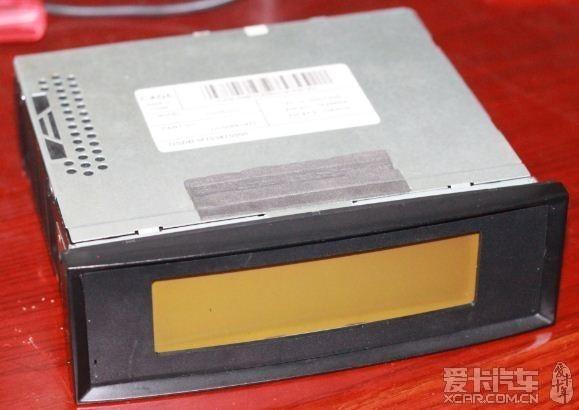

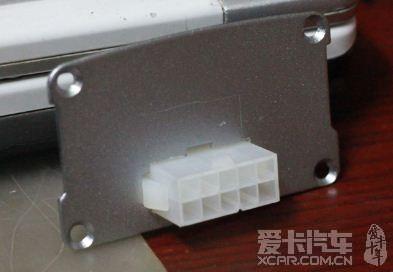

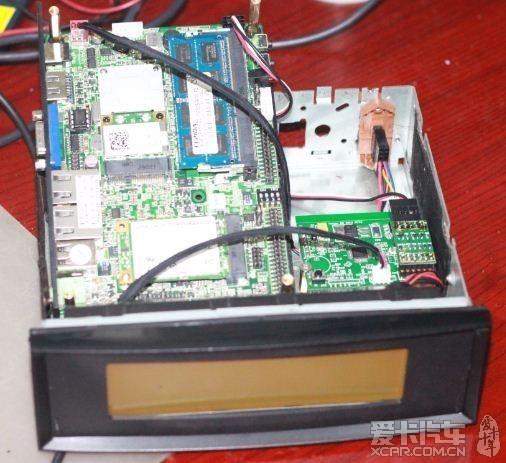

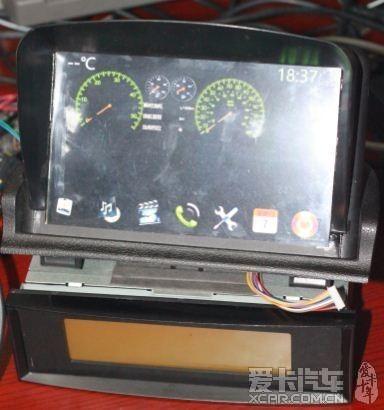

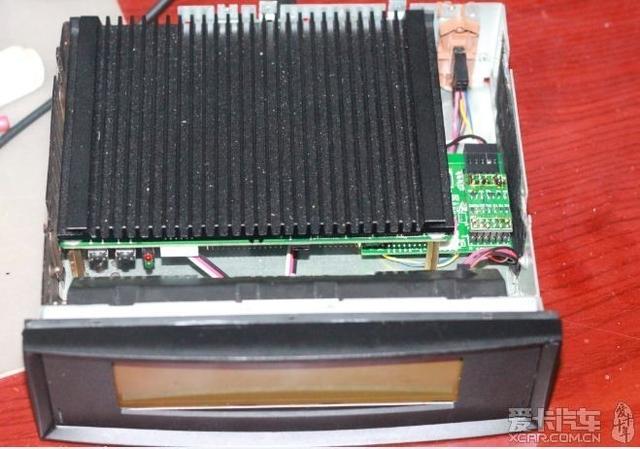

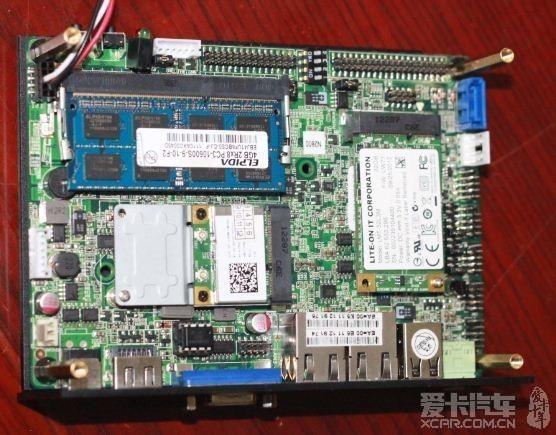

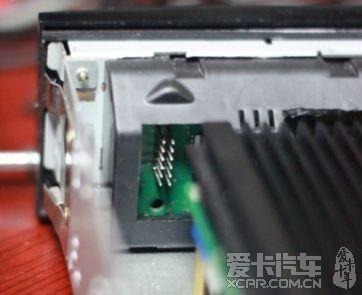

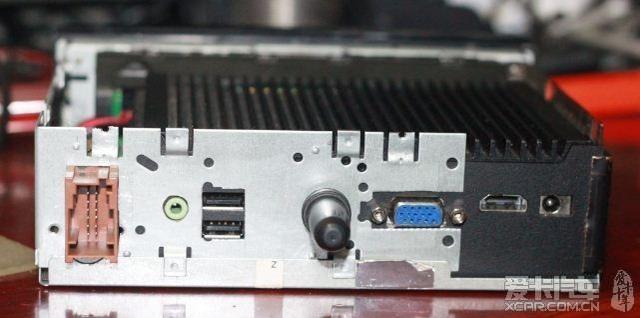

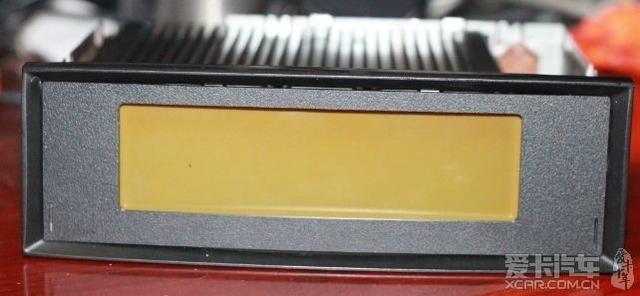

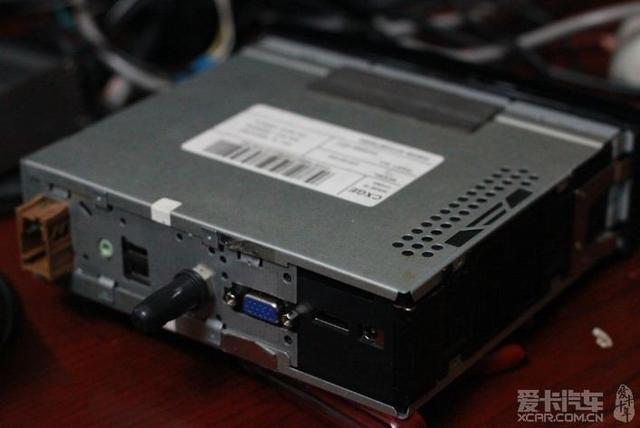

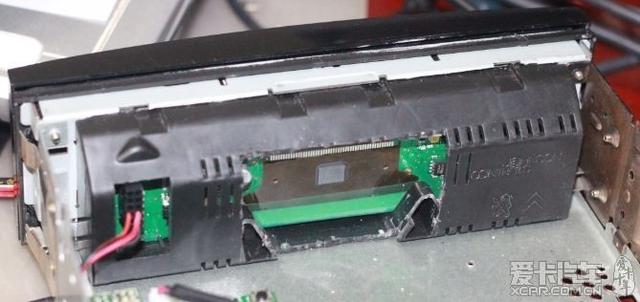

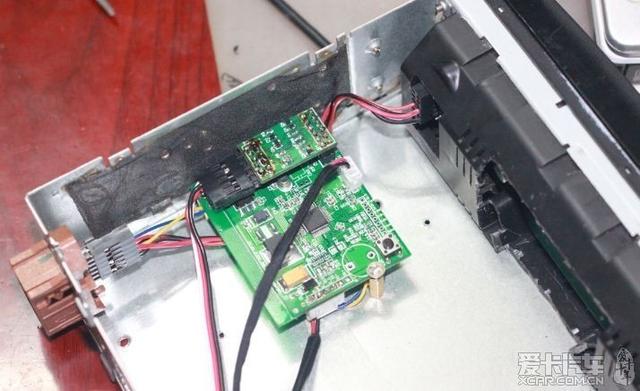

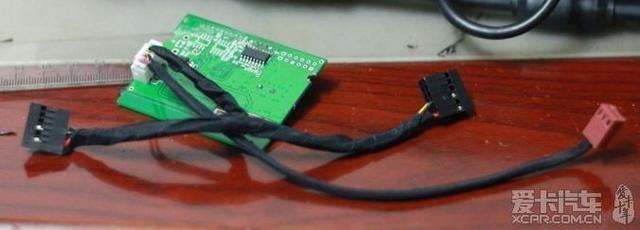

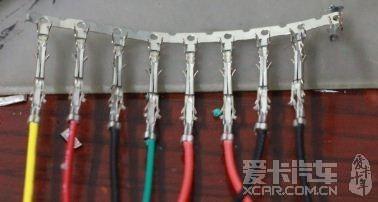

聲明：本帖系轉載于愛卡汽車論壇 作者:36℃8,版權歸作者以及愛卡汽車所有。  俺來放點機箱的圖片，其他的已經有群友放上來了就不多說了。機箱正面圖，蟀不蟀？c屏當臉 后擋板：  眼尖的童鞋估計認出來了，有個C屏的插座。 也許有童鞋會問了為啥后面那么難看??？ 沒辦法自己用cd外殼改裝的。再來一張清晰的PP照片  怎樣鐵皮上手工開的孔還行吧？  主板IO擋板：  這擋板怎樣？ :D:D再來一個正面清晰圖：  來點內部的照片吧，先來機箱里的全家福：  主板、內存、wifi藍牙二合一卡、ssd、協議板、擴展板、c屏、c屏延長線 主板用的工控主板、內存4G、SSD用32G，主機安裝wes7系統，安裝優化后開機20秒左右進入系統。 這速度爽吧？暴張主板的果照吧：  這主板接口夠全的了吧？看到SSD了沒？口黑口黑～MSATA接口的SSD（右邊的小卡）。左邊中間的半高小卡是wifi藍牙二合一。 主板是3.5寸的，加上齊全的接口給機箱騰出了不少的空間。:D:D:D 全家福成員——CAN協議板果照：  這臺車載PC的核心，沒有它車的資訊可是進入不了PC的。 在圖片上可以看到上面還有塊IO擴展板，負責PC的開關機和LCD屏幕的背光控制，當然還可以有其他功能的只是由于我們的CF同志哪啥啥原因說不提供了  （主要是UI的進度滯后了，要集中精力開發UI的功能和優化。當然協議板的功能基本上已經很完善了，有重大改變的話固件還是會有更新的。）C屏PP圖：  你說這是C屏的PP嗎？咋這P眼那么大呢？ 沒辦法DIY沒考慮清楚的結果，原本是想把協議板固定在C屏后面的，C屏開完孔后才發現不合適。 由于開工的時候沒想到俺的機箱在群里會有那么多人關注所以開工的過程沒有拍照片，這個C屏是我整個機箱里下功夫最多的地方。C屏是靠自身的黑后殼加前鐵殼自行固定在機箱上的，沒半點的虛位。原本C屏的面板上還準備整三個按鍵和兩個USB口做擴展的，只是由于這樣那樣的原因最后都是沒去整了（開關機的按鍵還在考慮是在c屏面板上還是引到屏殼上）。 再來張安裝到位的果照：  協議板和主板是靠M3的銅柱固定在機箱上的。 {:2_31:} 吃完飯上來瞧瞧差不多2000的瀏覽量了。好吧占了那么多樓，俺上多點圖片吧，其實早上的圖已經曬的差不多了，真的沒拍幾張。先來張第一版的線束：  這個第一版的線束已經廢掉了，至于目前是第幾版俺沒算過哈。:D:D:D 去掉座套的c屏插針：  為了將c屏插座引出機箱以及利用剩余的8個插針位，將C屏插座的座套給撬出來了。 改裝好的C屏插座：  拆下來的C屏插座放在機箱的右側，用手工的開口工具給開了個方孔卡在里面了，那插座自帶的卡口。 插座用15～20mm的2.54mm雙排杜邦插針改裝。插針能很穩固的卡在插座里面。 電源蓋板上的插接件：  電源板引出兩路電源分別給PC主機和屏幕，引入12V和ACC及地，還有控制線接到PC上。 自己壓的接線端子：  這個端子壓的專業吧？:D:D:D:D其實不是俺專業是跟朋友借用的壓線鉗專業 ，好工具就是好工具 。好了真的沒啥圖可發的了，機箱弄完了。最后上個全家福的圖吧：  界面是比較老的版本了，新版的沒整，等正式上車前才裝。下面的C屏因?yàn)槭窃谧烂嫔蠝y(cè)試所以沒有點亮，裝車的時候再上圖吧。 本作業到此結束！！:D:D:D 最后發表一下結束致辭： 感謝CF的辛勤勞動才能讓我下手去做（當然這跟CF給我挖的坑也有關系，不過這個坑可是自己跳的 ）。感謝郭嘉，感謝共慘黨，感謝CCTV... ...:D:D:D:D喜歡折騰的朋友可以加入我們，俺們現在缺少美工。注：美工請自帶電腦，自帶干糧，自帶水，自帶凳子:D:D:D:D:D 聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
