寶來改裝DIY雙光透鏡效果作業

摘要: 老寶的燈光太暗了，一直想改善下，最近看了很多有關改雙光透鏡的帖子，也蠢蠢欲動了，手癢癢了，俺是個正宗的眼高手低的主，看什么都很簡單。爛尾的可不少呢，由于熟知自己的特性，所以沒有拿自己的車開刀，收了對 ...

聲明：本帖系轉載于愛卡汽車論壇作者:mingzai5300,版權歸作者以及愛卡汽車所有。

老寶的燈光太暗了，一直想改善下，最近看了很多有關改雙光透鏡的帖子，也蠢蠢欲動了，手癢癢了，俺是個正宗的眼高手低的主，看什么都很簡單。

爛尾的可不少呢

，由于熟知自己的特性，所以沒有拿自己的車開刀，收了對大燈開刀，本來改這對大燈也準備爛尾的

，所以前期拆燈就沒有拍照片，后面越折騰越自我感覺良好，就拍了幾張，前面拆燈挺麻煩的，這一對燈拆了我兩晚上，加上清楚殘余的蛇膠，拆燈碗和清洗又是一晚上（我的一晚上是飯后7點到11點

），由于是頭一次拆這個燈碗，又沒找到相關資料，怕拆壞了悲劇，電機調節的那個卡子不太好拆，其實一撬就出來了，定位打孔都比較簡單，我買了H4大燈的定位模具，自己作業，打孔前都沒有圖片了，不羅嗦了，上圖片給大家看看我的成果，目前改裝差不多了，就等玻璃罩了，本來想等全完工發帖子的，無奈我這人是急性子，發上來給大家看下，趁還沒有裝燈罩，有不對的地方老鳥給俺指點一下，俺改正也方便些吧，不自覺的又開始啰嗦了，上圖吧

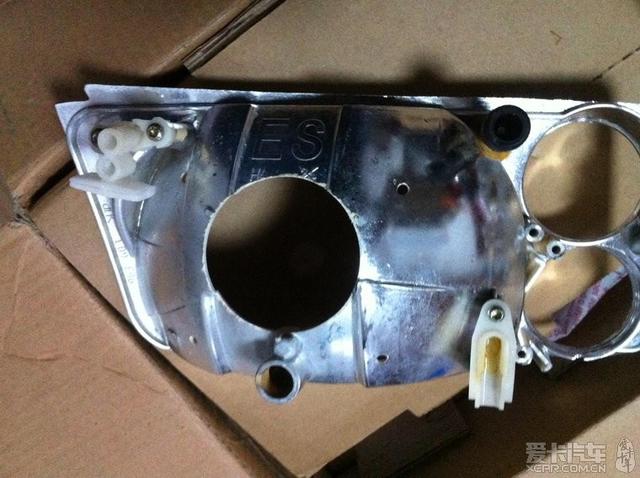

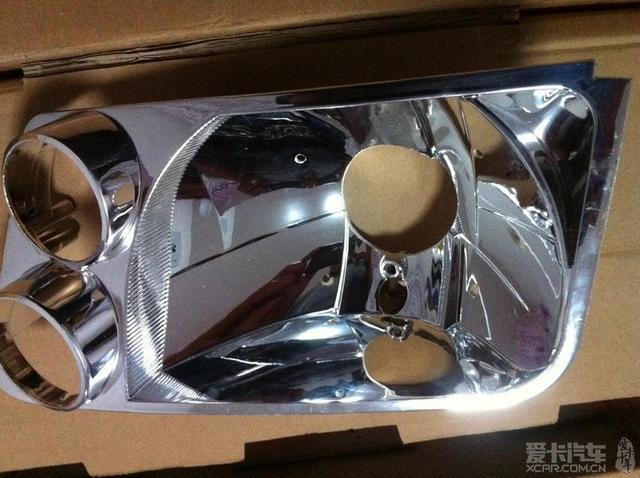

孔開的還可以吧，自我感覺還行

就是稍微小了點

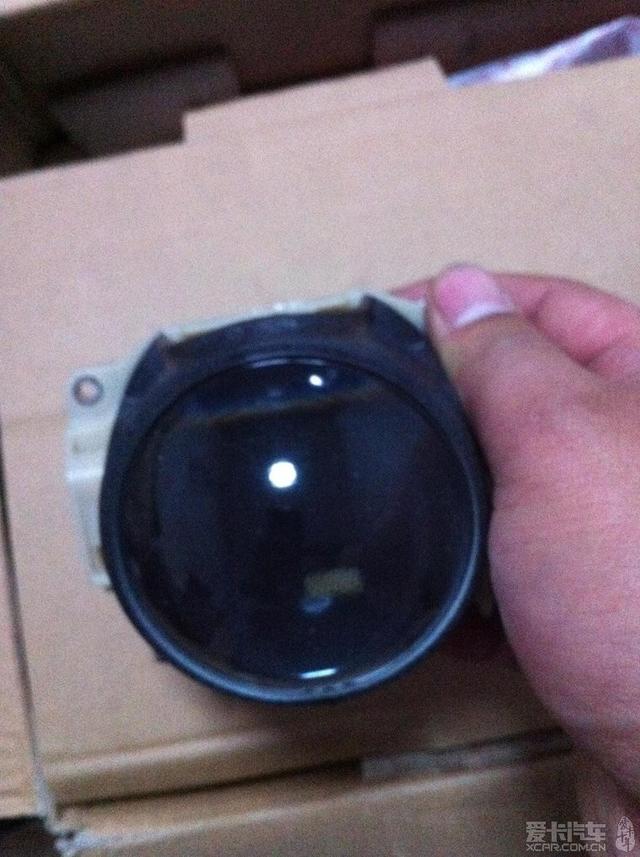

透鏡用的是Q7款的法雷奧拆車透鏡，12年3月的，西班牙產的，當時還一直以為是Q7車拆的呢

，其實只是Q7款的

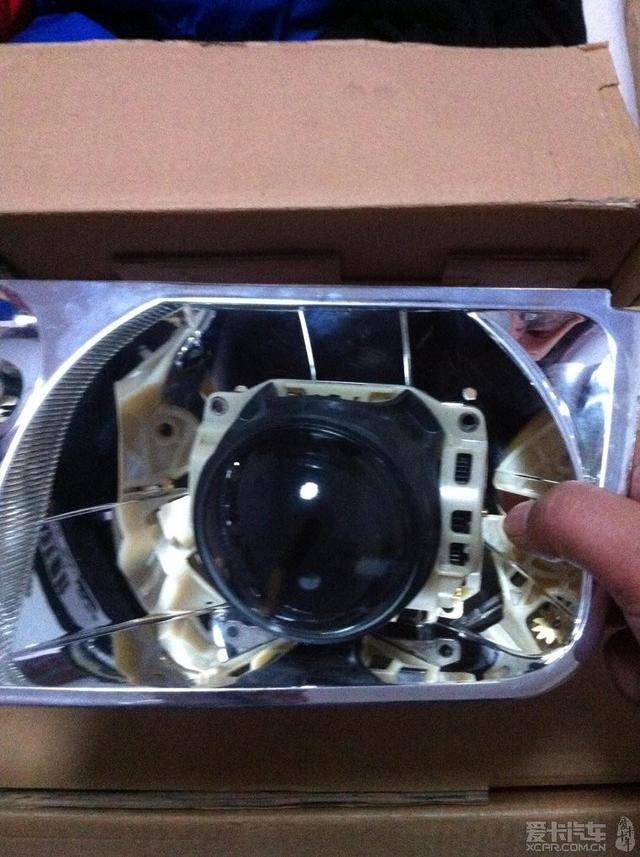

裝上透鏡看看效果

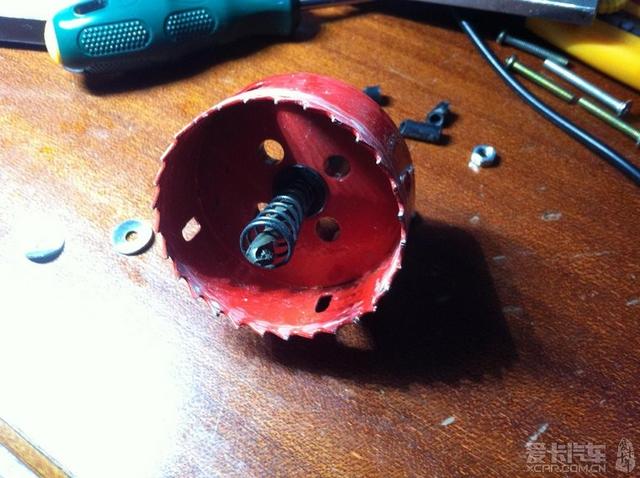

曬下開孔的工具60MM的，裝透鏡的時候感覺稍微小了，等透鏡裝進去后又感覺孔大了

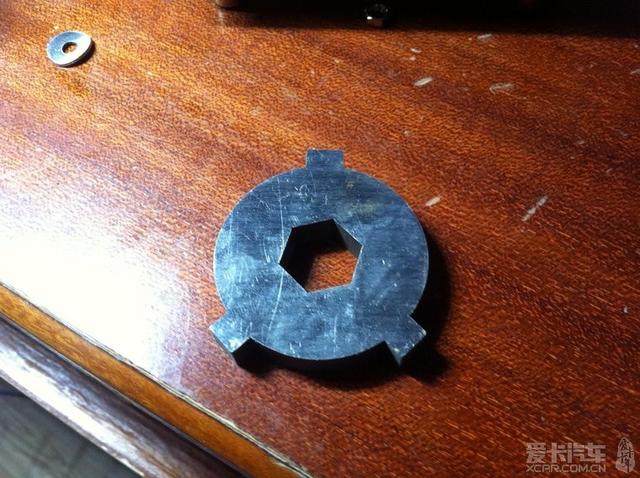

這個是H4大燈專用定位的

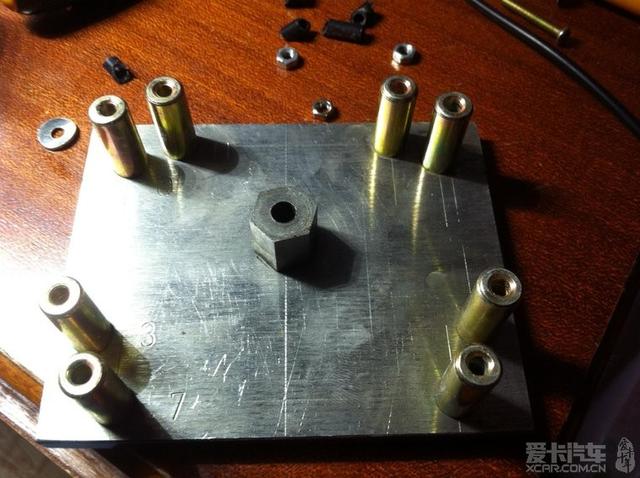

這個是Q7款透鏡和海拉3透鏡專用打定位孔的

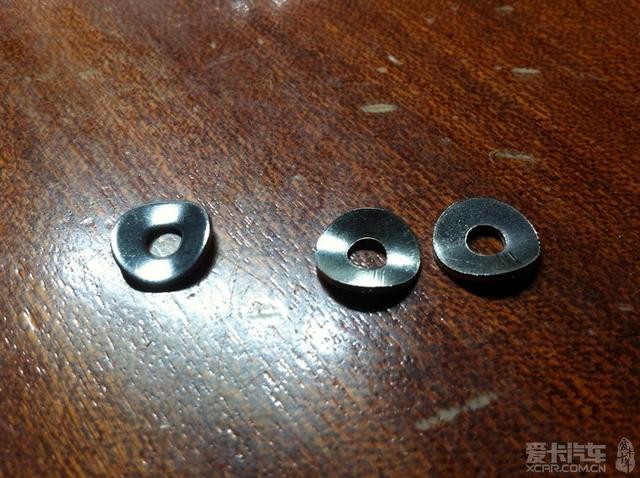

墊片特意彎曲成月牙型的，為了增大接觸面積

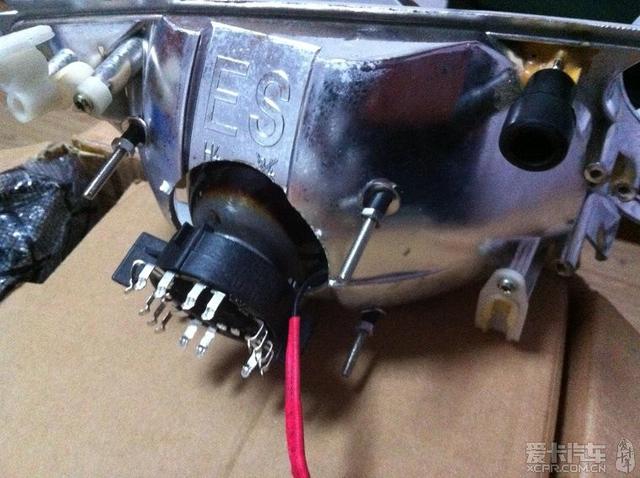

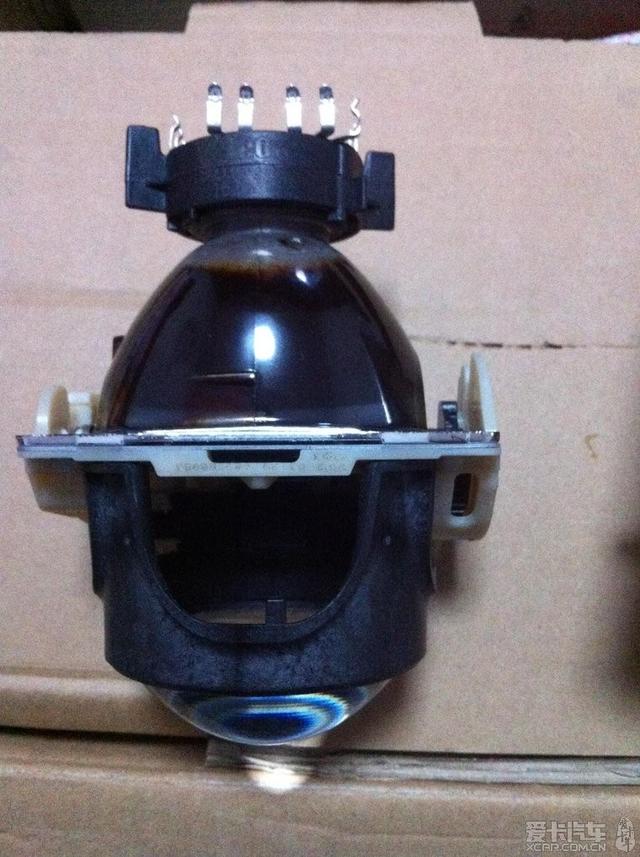

屁股的照片，螺絲有點長，今晚回去截掉

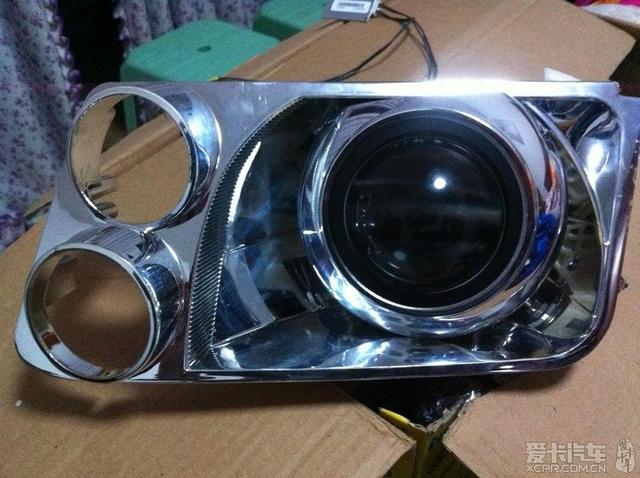

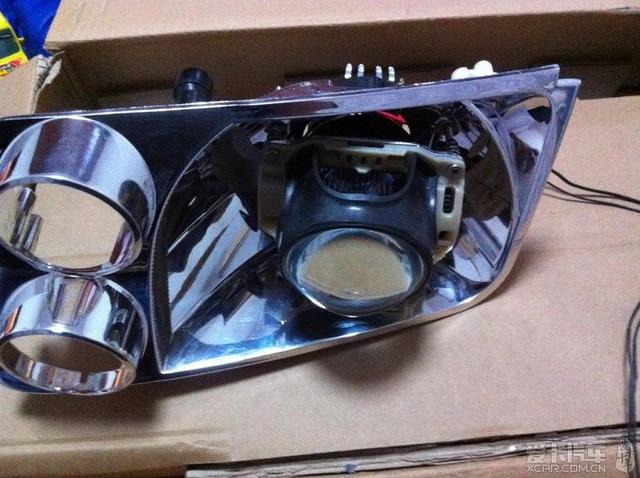

套上罩子看看效果，還有點那個意思吧，本來是裝天使加惡魔的，但是這個惡魔我實在是裝不到透鏡里，還被我搞斷了一個，目前就放棄了，只裝天使眼吧

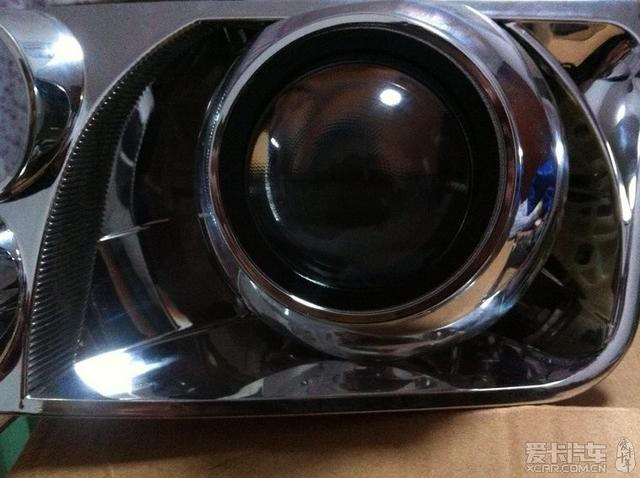

來張近照，燈罩被我擺弄的這幾天，電鍍層都被抹掉了不少看似挺簡單的事，都是用專用的定位工具打孔，用螺絲裝上就行了，裝一個還行，但是要裝兩個，而且位置要差不多就費勁了，因?yàn)橥哥R左右不是對稱的，盡量要透鏡中心位置對稱吧，反反復復調了很多次呢，太麻煩了，不過笨人有笨法啊，簡單對下位置就好，自己用沒要求那么高

兩個透鏡都裝入燈碗了，請無視后面的那輛拖車，它是來圍觀的

，左邊看著有點歪，角度問題，其實確實是歪那么一點點

套上罩子就好了

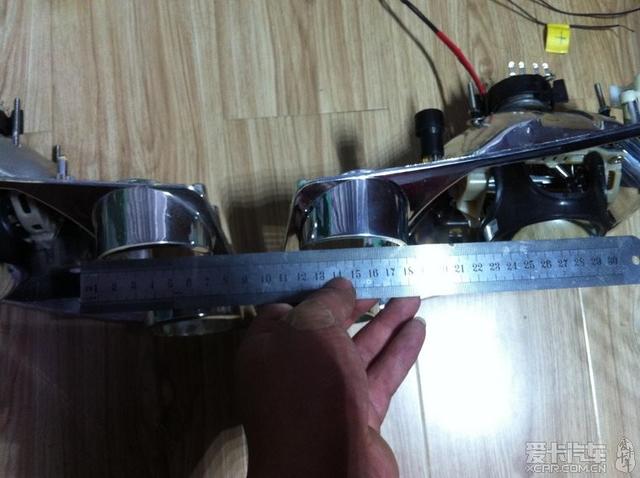

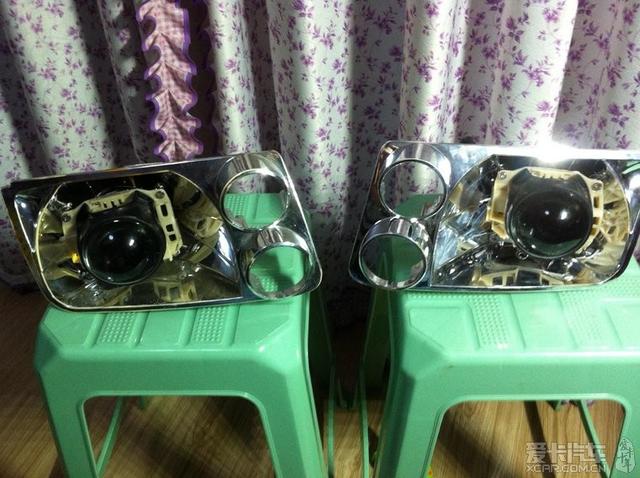

用鋼尺對比下，大燈在一條線上，看看透鏡位置差不多了

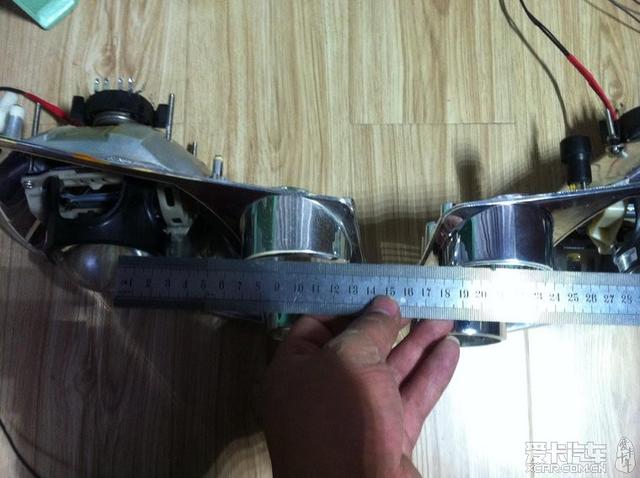

后面又用尺子前后左右量了下，兩個透鏡誤差在5MM以內，還可以吧，左手拇指被螺絲刀穿了個洞

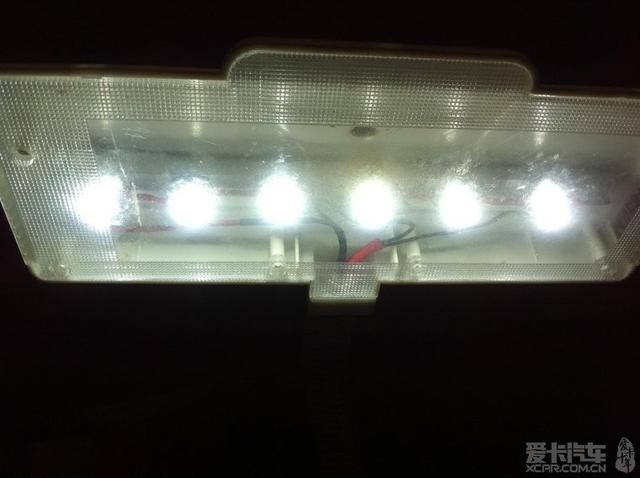

曬下我自己做的高亮LED臺燈，6顆3W高亮LED的，效果不錯，下次就準備用這個改下老寶的剎車燈了

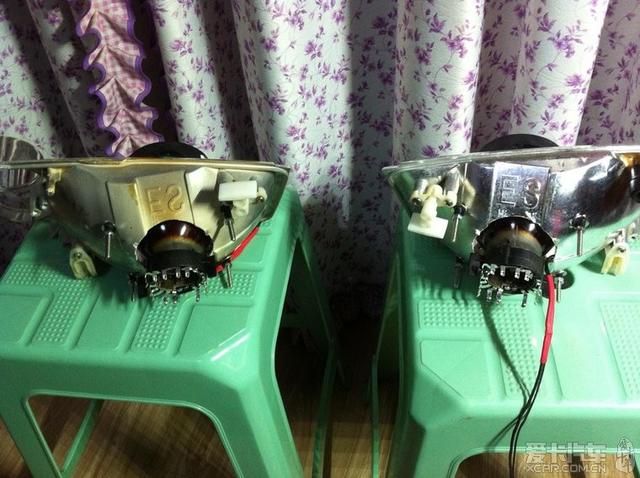

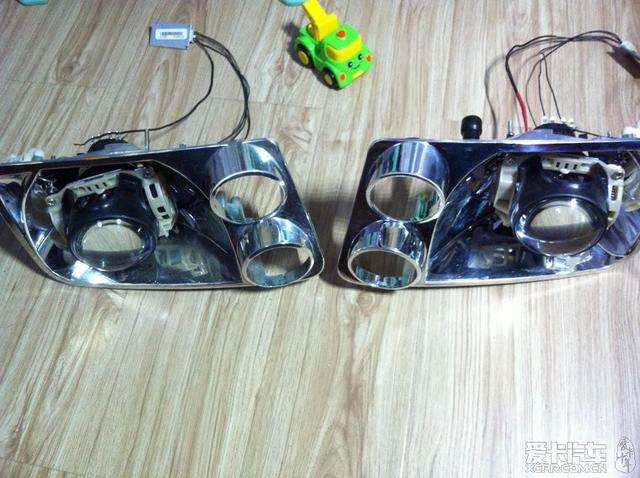

兩個透鏡定位后的圖片，今晚回去都裝回去了，就等玻璃燈罩了，還有安定和氙氣燈，有做的不對的，不合理的地方還煩請老鳥們及時的指正啊，趁還沒封裝，改正還方便些，裝車效果要等些日子了，下個月要整車噴漆，順便把LED尾燈給做了，到時候再上整車效果圖，今天就先到這里吧，等幾天上封裝后的圖片，謝謝大家耐心的觀看，多提意見哈
