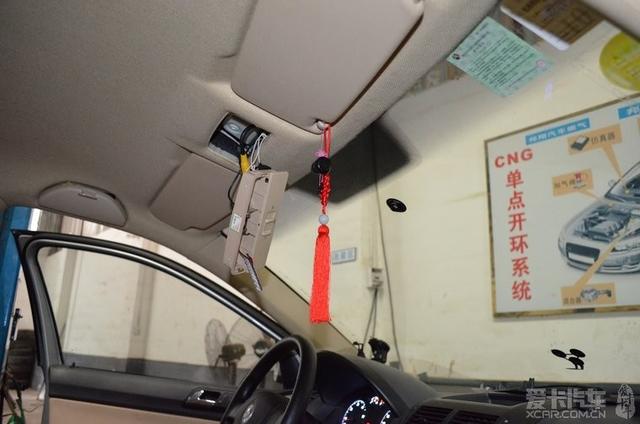

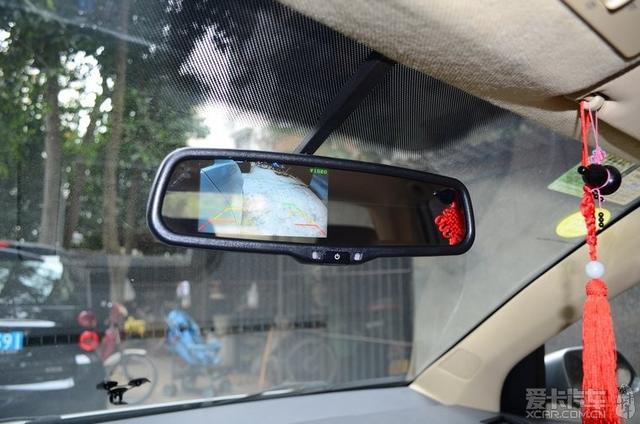

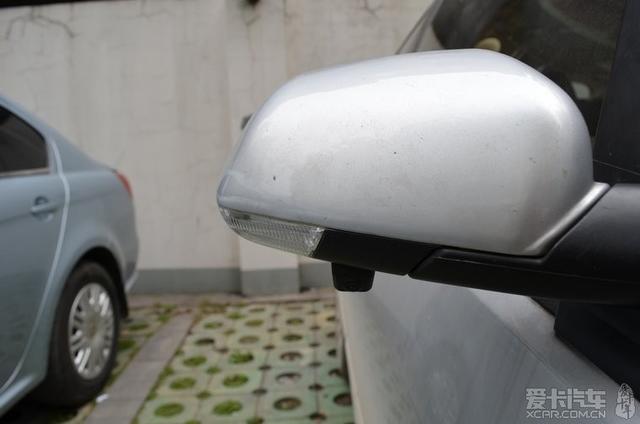

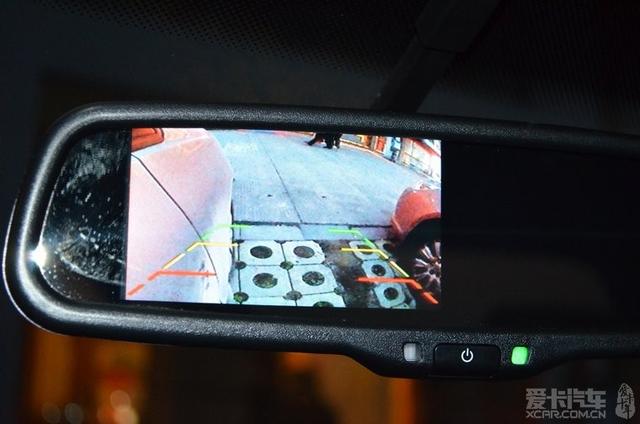

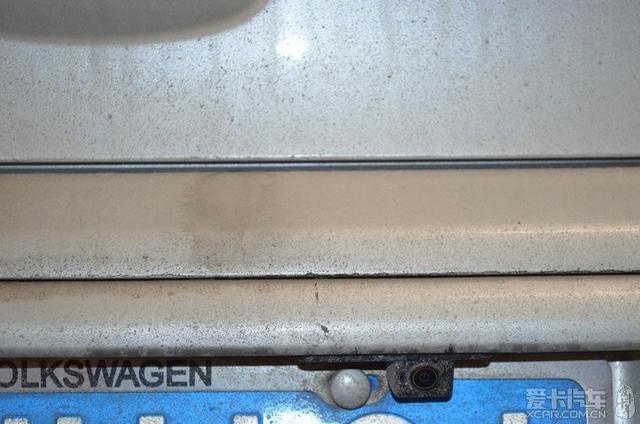

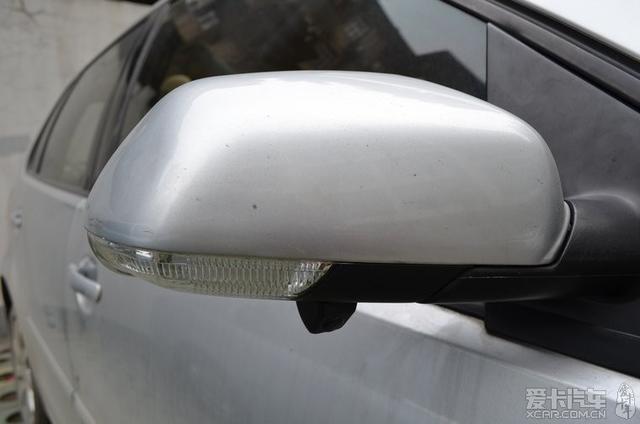

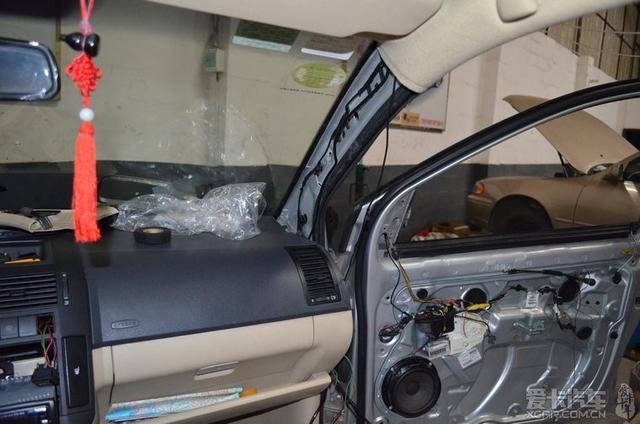

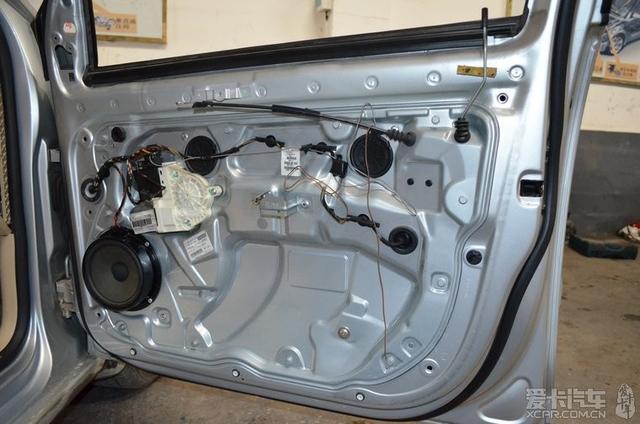

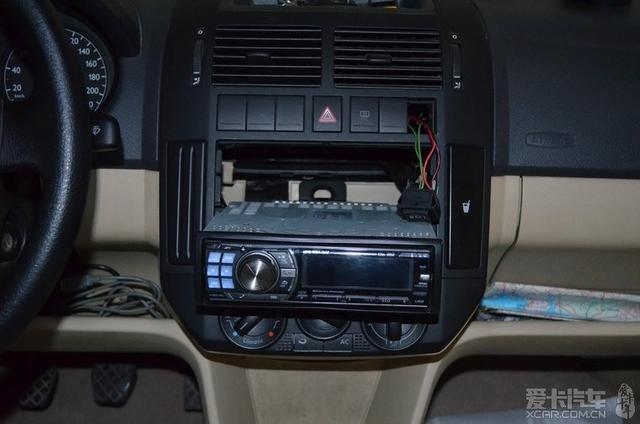

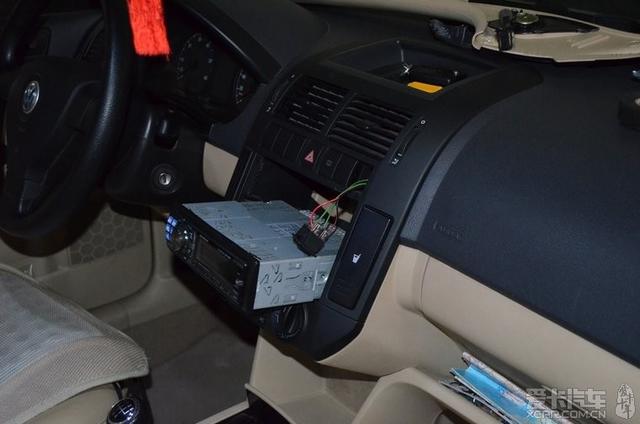

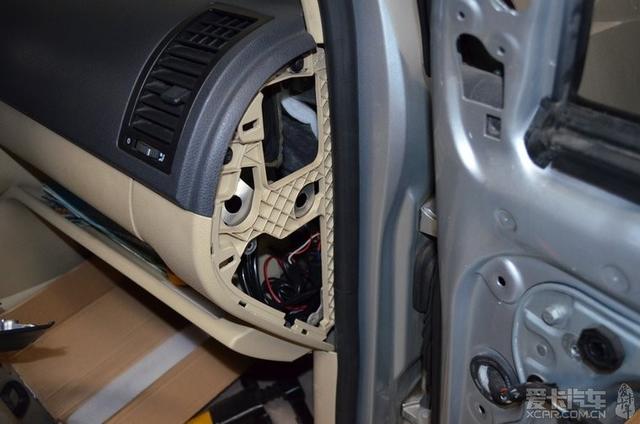

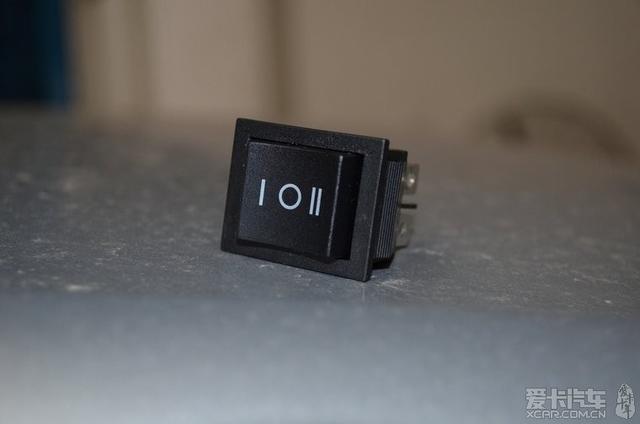

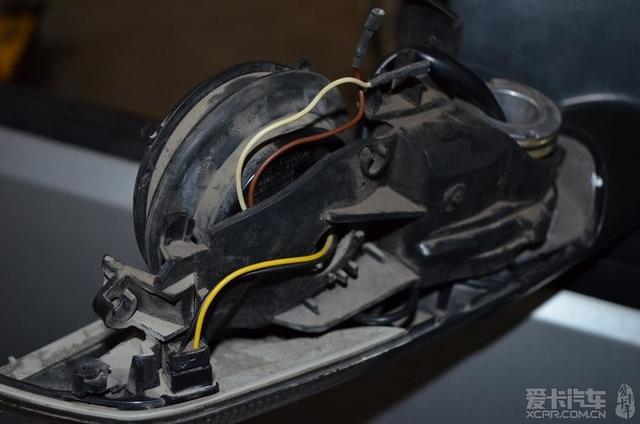

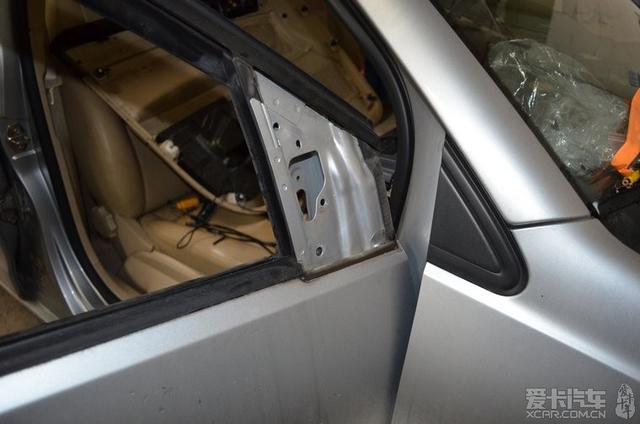

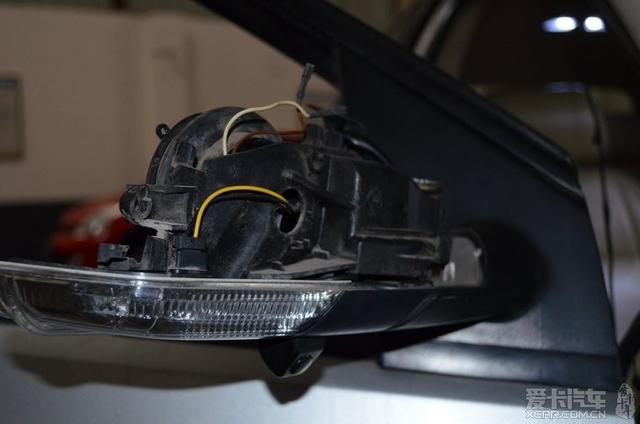

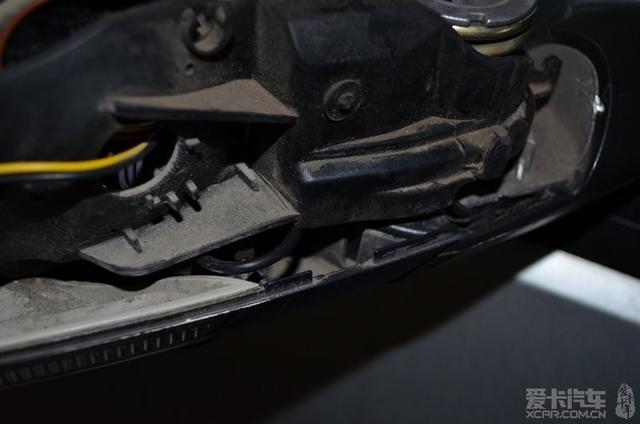

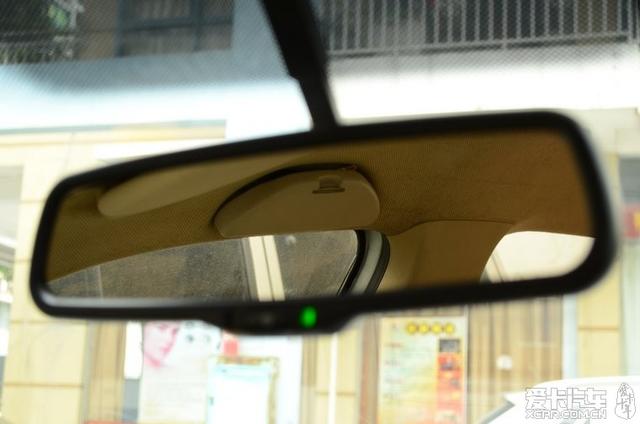

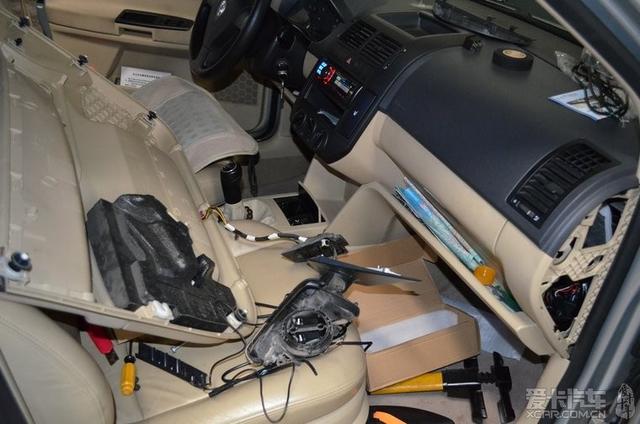

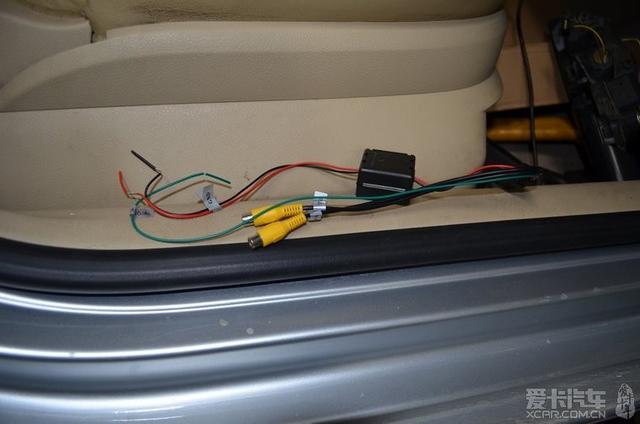

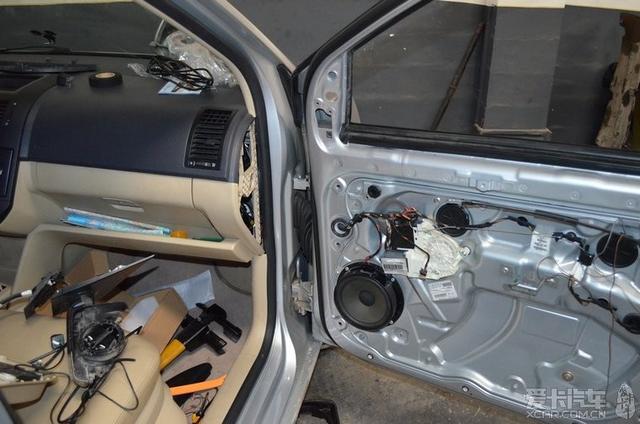

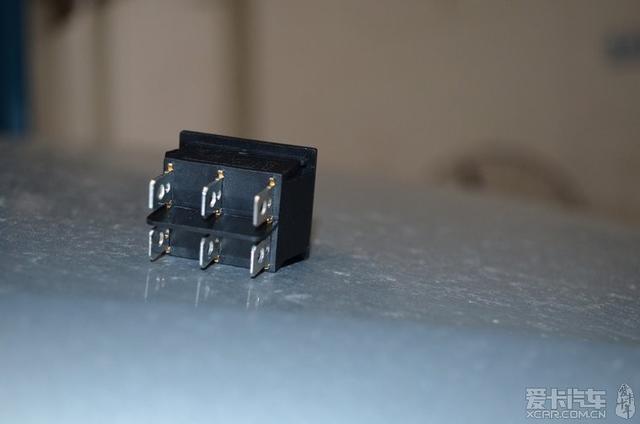

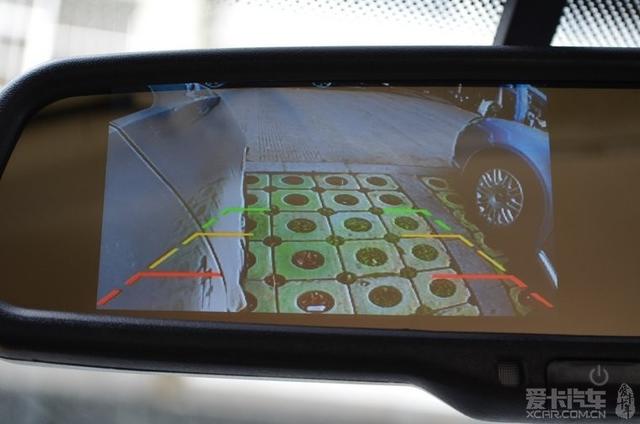

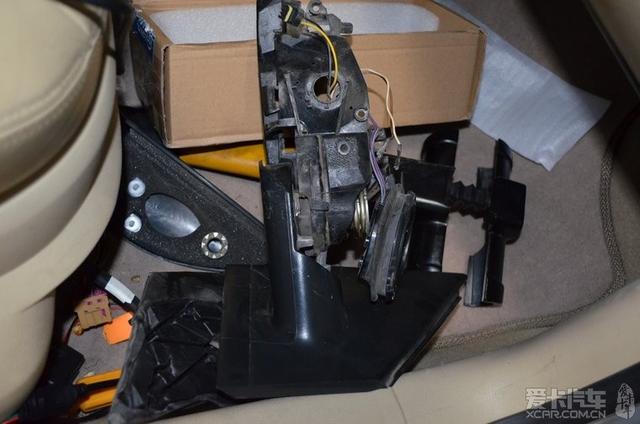

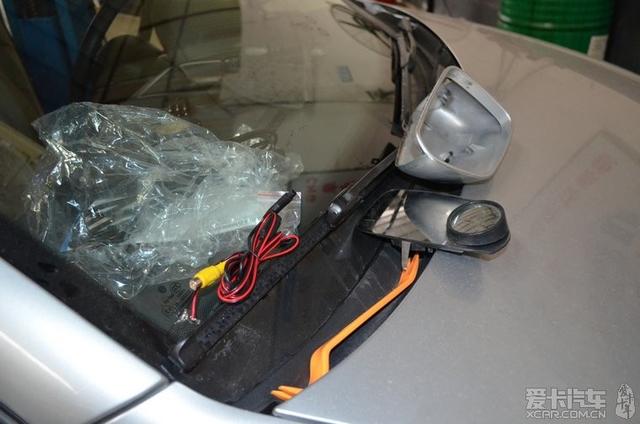

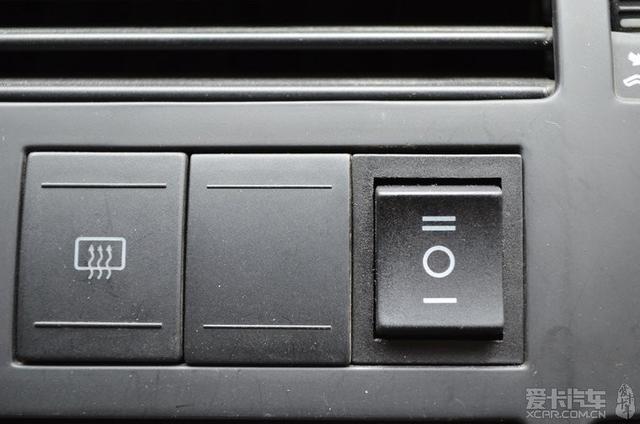

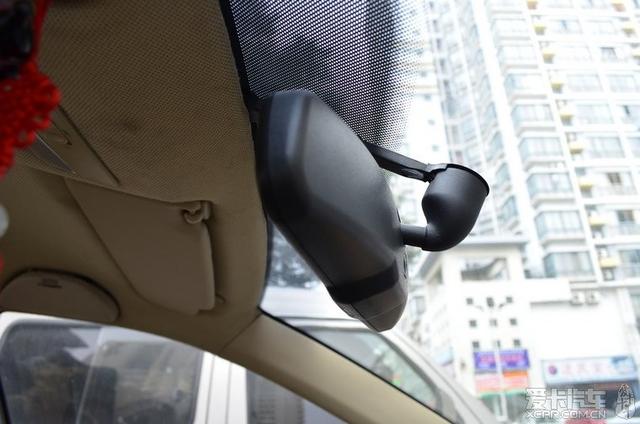

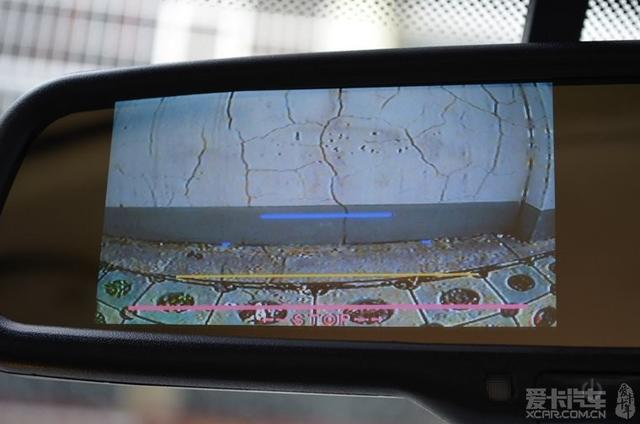

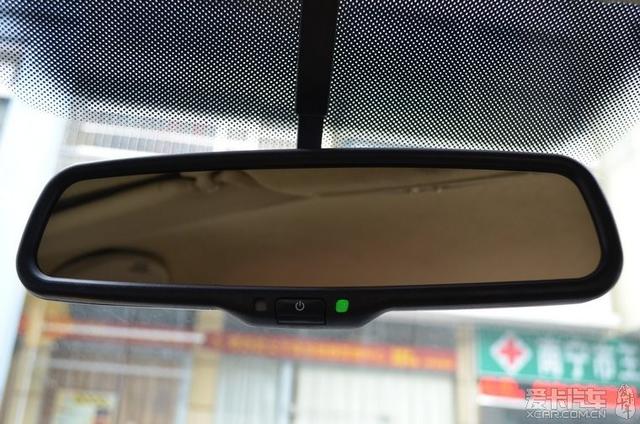

聲明：本帖系轉載于愛卡汽車論壇 作者:gpwjh,版權歸作者以及愛卡汽車所有。 看了張DX搞了側視，心動不如行動，瞎搞一下。  思路：1.倒車時內觀后鏡顯示倒車圖像（接倒車優先AV接口）； 2.前進時按一下側視開關，顯示車子右前方圖像； 3.當側視圖像和倒車圖像兩個視頻同時工作時，顯示倒車圖像。 1.開到老鄉的鋪子，直接開搞  耷拉的灰線是門燈線  拆下的燈殼  把右觀后鏡也拆下來了 中控右邊的側板也拆了  拉近點看，里面一堆亂線是以前裝的倒車攝像頭的引線，用倒車燈電加繼電器帶攝像頭的。  右邊觀后鏡的安裝位置  取下觀后鏡研究如何穿線  內觀后鏡雙AV輸入，藍線接倒車燈（倒車時電子防眩目關閉），紅線接ACC，黑線接地.  拆下原廠內觀后鏡，取下閱讀燈，黃色插頭為原來倒車視頻線  開關正面，有一檔，二樓，還有0檔，選二檔為側視電源開關，一檔暫時留空。  開關背面，6腳，中間兩腳分別接ACC正電和負極，板向哪邊哪邊接通。  青線為ACC12V和負極，紅線和黑線為輸出線，控制側視攝像頭電源。  布線時要拆A柱  小插曲： 拆下右邊的外觀后鏡后研究很久，嘗試無數次，無法從原廠線束入引入攝像頭的線束（原廠線束根本動不了，無法穿過，用過各種粗細鋼線和鐵線都無法將攝像頭的寶馬接口拉出，剪斷也不行，用強光電筒照一下，只看到微弱光線。附近大眾修理廠不少大師級人物也過來看過，聲稱明銳都可以穿，這小破鑼應該沒問題，結果還是搞不定），重新取道下邊位置，不夠完美。  感覺還不錯，不影響任何功能和外觀。  拉近點看一下。  接好開關，先要拉出CD機和盒子  上電測試一下，亮了，圖中標示線可以去除，我保留。  牌照燈位置的倒車攝像頭  掛倒檔，倒車顯示圖像  這是側視圖像  車外拍一張，攝像頭似乎有點大  近看，其實還可以，但隱蔽性不夠。  車內來一張  沒有信號輸入時狀態，看不出它的4.3寸的顯示屏吧，只要鑰匙打開，綠燈亮表示電子防眩目工作，當然也可以手動關閉。 注：內觀后鏡為電子防眩目鏡帶4.3寸顯示屏  來個側面，固定支架比原廠的略長一點點，線蓋也是黑色的。  再來個正面  清晰的反光圖像  和原廠近似度為9成，顏色稍有差別，平面，不像原廠的帶弧形  聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
