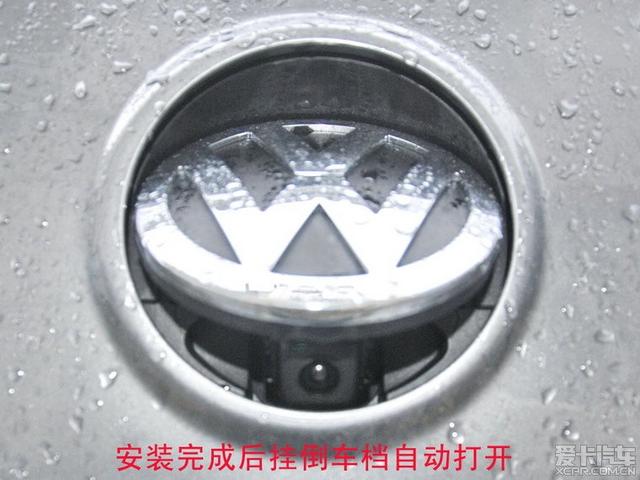

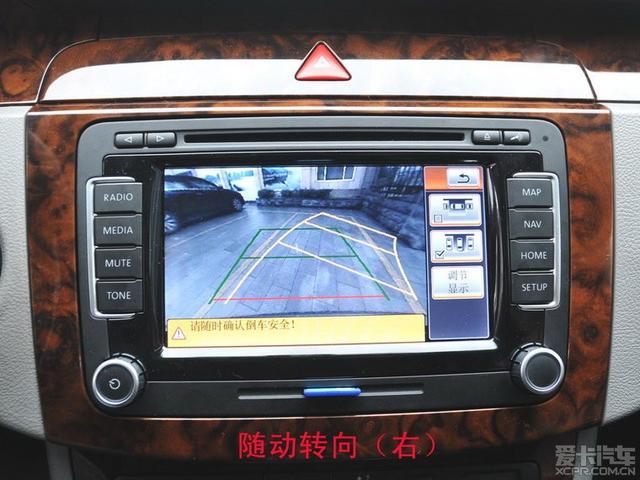

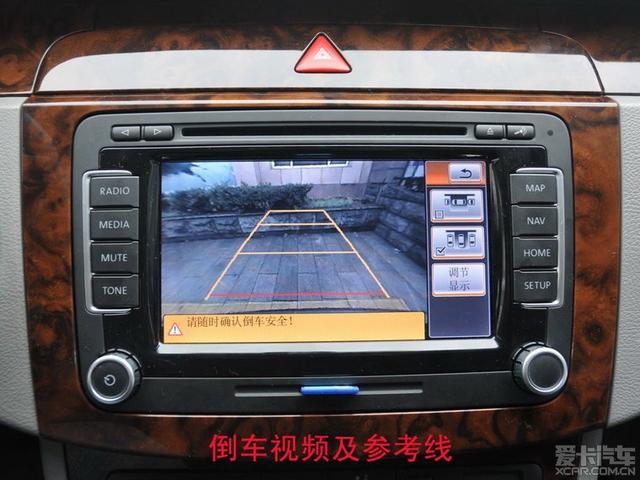

邁騰改裝加裝翻蓋攝像頭作業

摘要: 我弟弟的一輛10款的邁騰是沒有安裝倒車攝像頭的，見到新款邁騰有選裝翻蓋式攝像頭，就有了換車的沖動，咨詢4S店，說是可以在老邁騰上加裝，價格在1萬左右！還要是在原配DVD 導航的基礎上才行。從這一點說明，老邁騰 ...

聲明：本帖系轉載于愛卡汽車論壇作者:lsfangxb,版權歸作者以及愛卡汽車所有。

我弟弟的一輛10款的邁騰是沒有安裝倒車攝像頭的，見到新款邁騰有選裝翻蓋式攝像頭，就有了換車的沖動，咨詢4S店，說是可以在老邁騰上加裝，價格在1萬左右！還要是在原配DVD 導航的基礎上才行。從這一點說明，老邁騰是要以加裝翻蓋式攝像頭的。何不自己加裝呢？上網查得整套配件在5000多點，并且可以技術支持。價格是有點高，但比4S店里便宜多了。下面看圖吧。

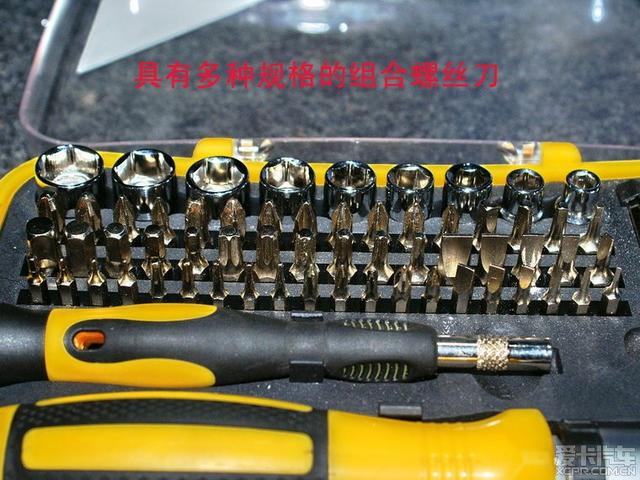

首先得準備一些順手的工具。
- 玩改車

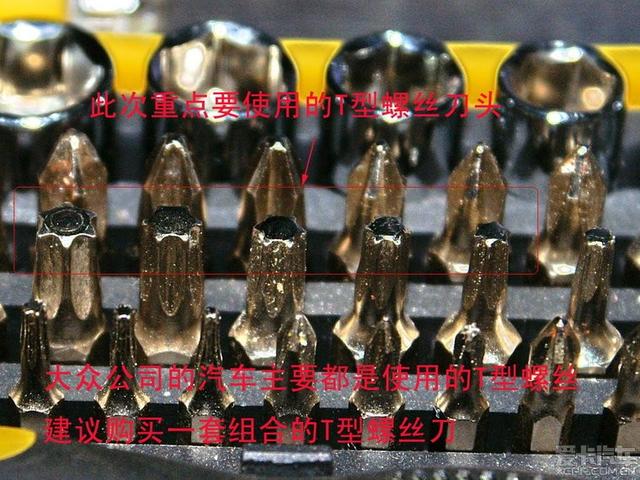

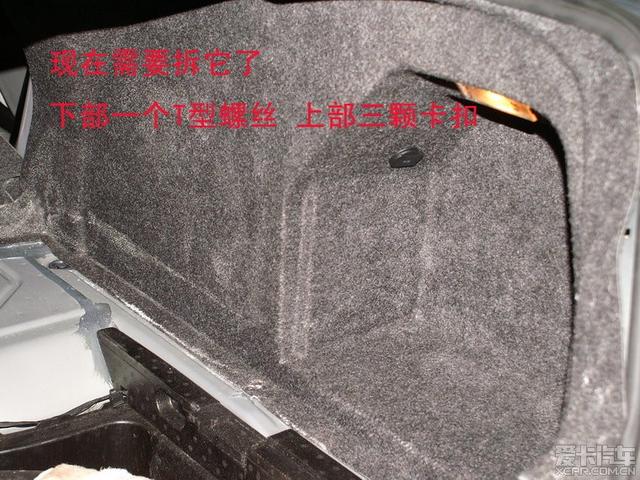

T型螺絲刀是不可少的。
- 汽車改裝網

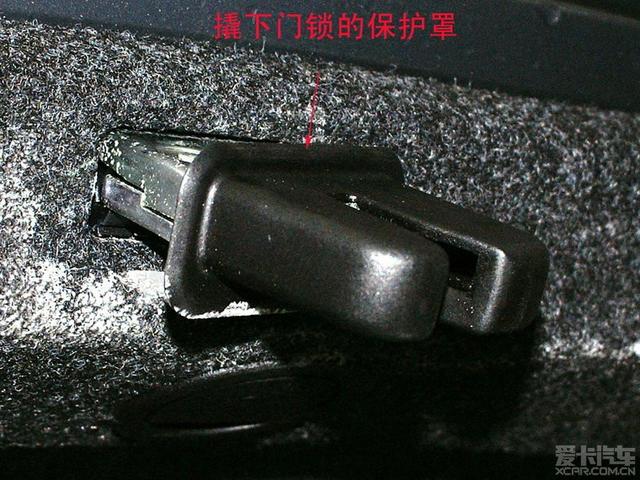

還有下面這把“扳手”。

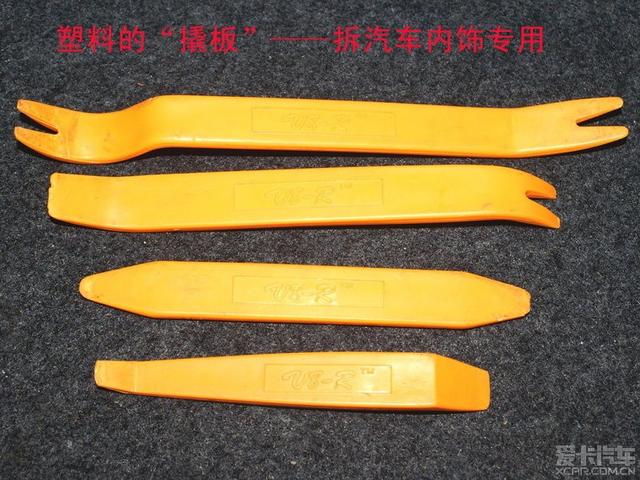

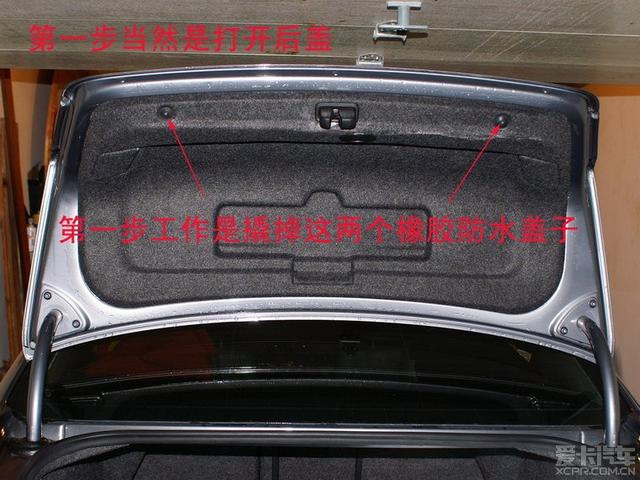

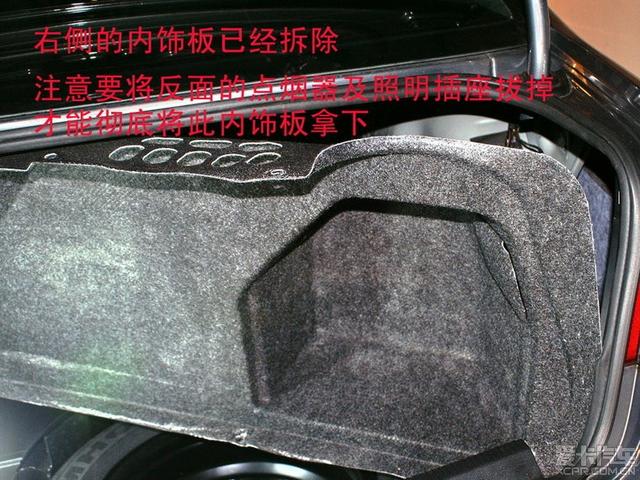

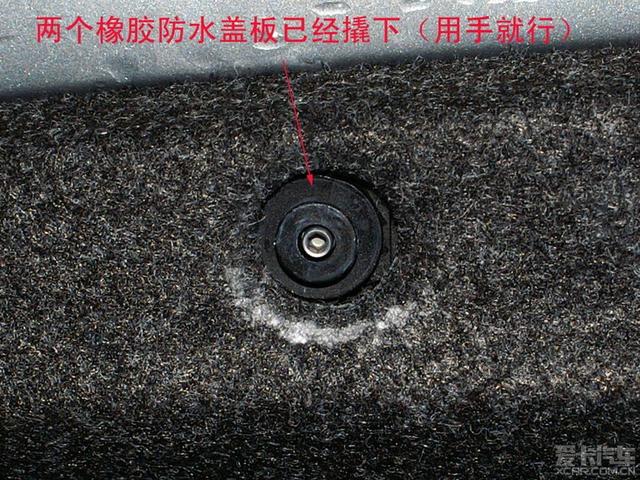

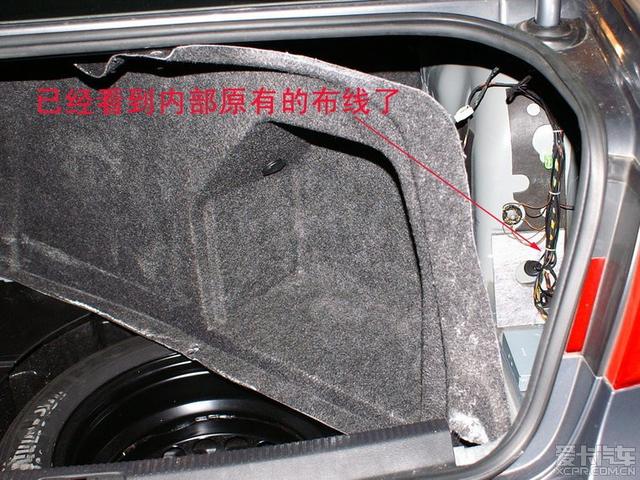

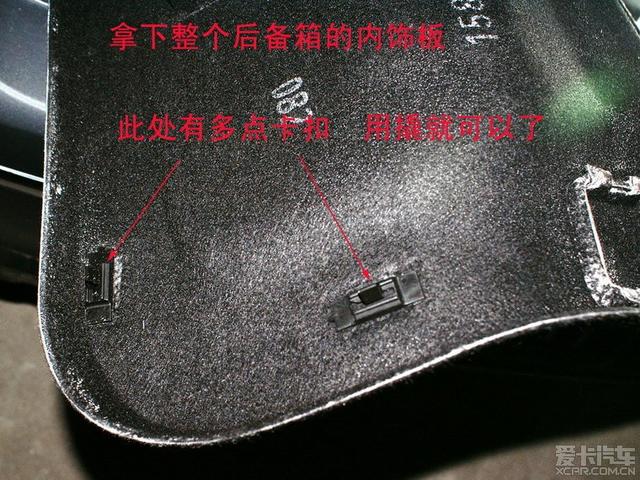

拿下此板時一定要小心，它的四周有一些卡子（準確的說是左右及下邊），最好用圖一所示的專用工具。

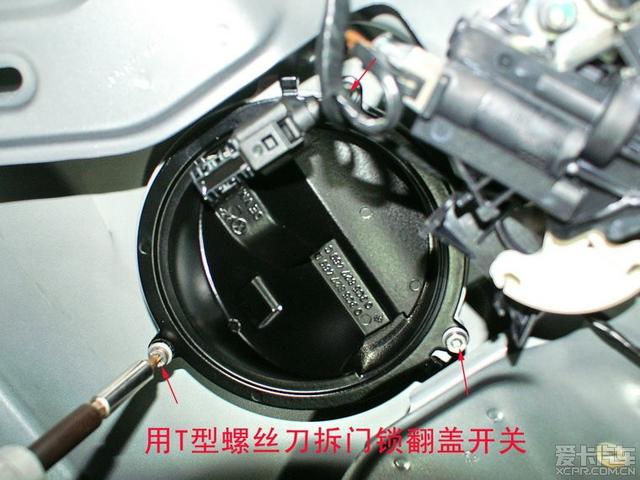

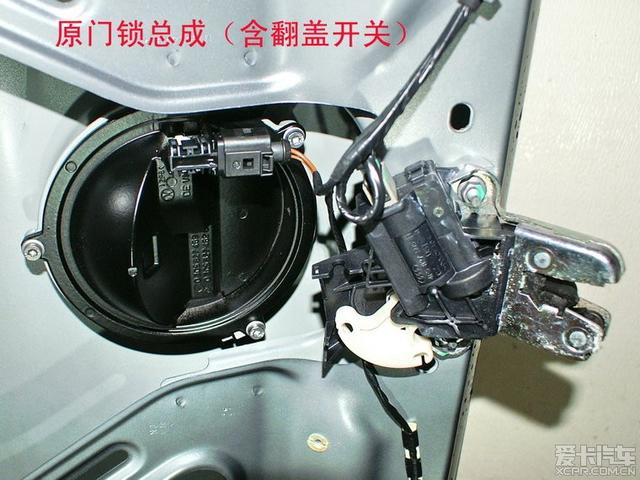

現在可以看到翻蓋式開關了，以后的工作就是把它換掉。

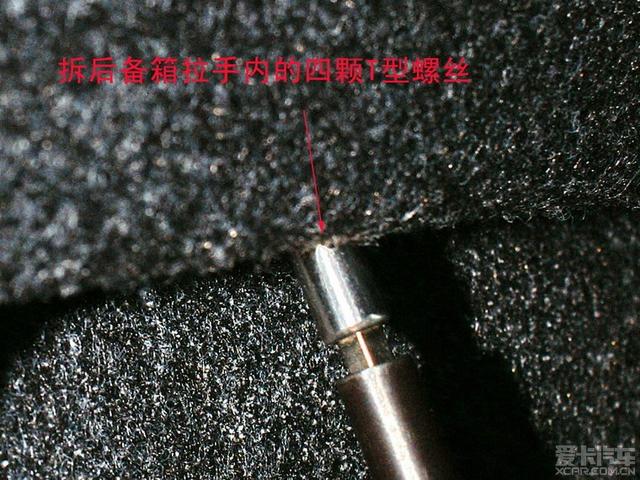

還是要用到T型螺絲刀。

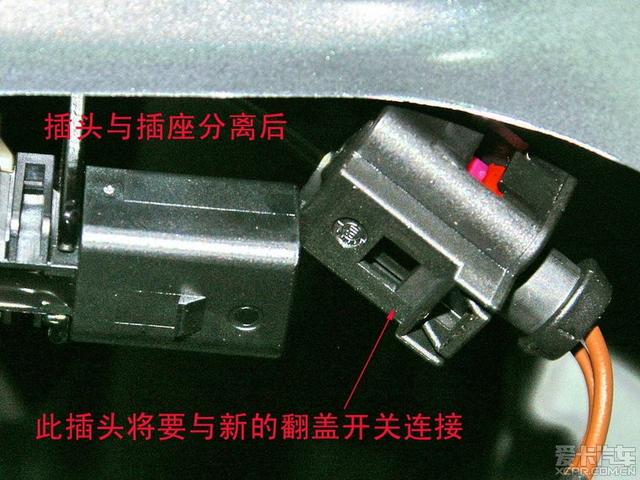

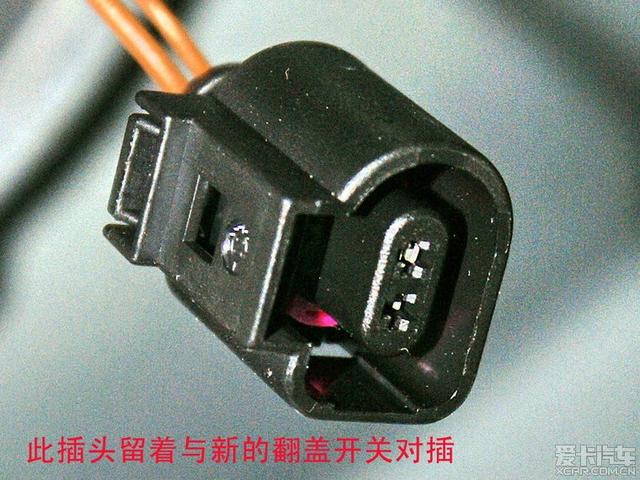

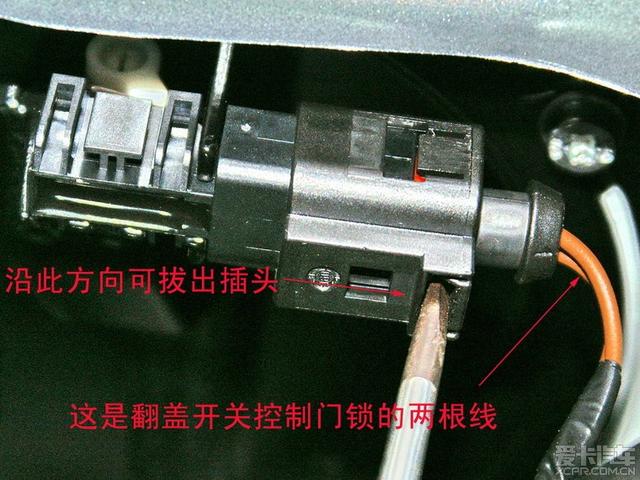

撥出此插頭，也可以用手的，就是緊點。

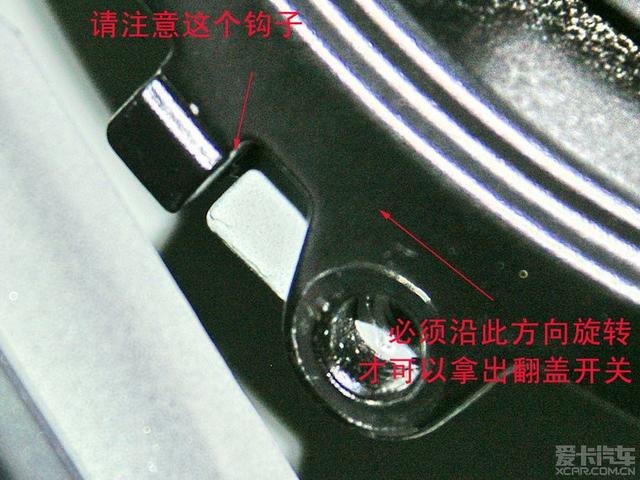

現在可以拆蓋子了，但它一定要旋轉后才能拿下。

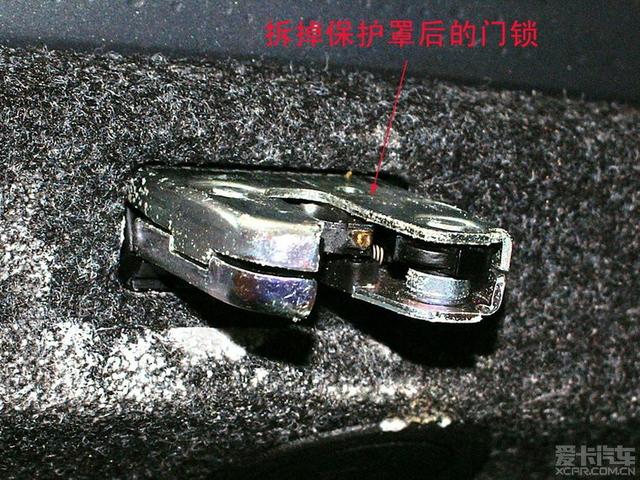

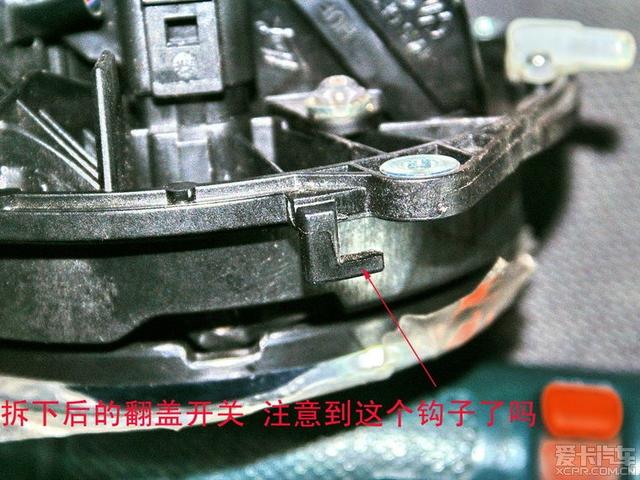

看見鉤子了嗎？一定要注意方向。

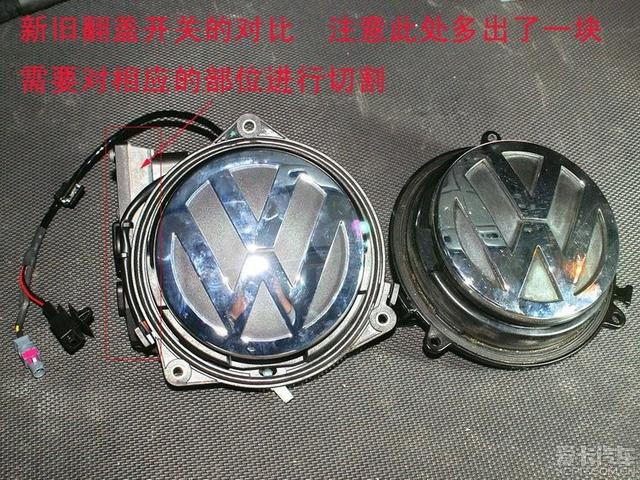

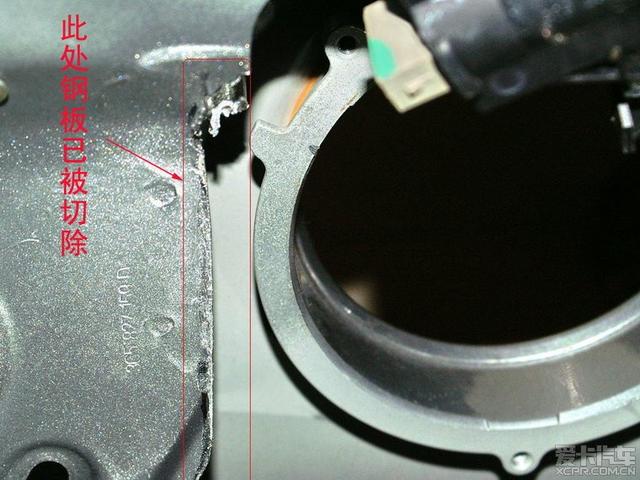

用角向磨光機“切除”掉一部分鋼板，有點心痛的！

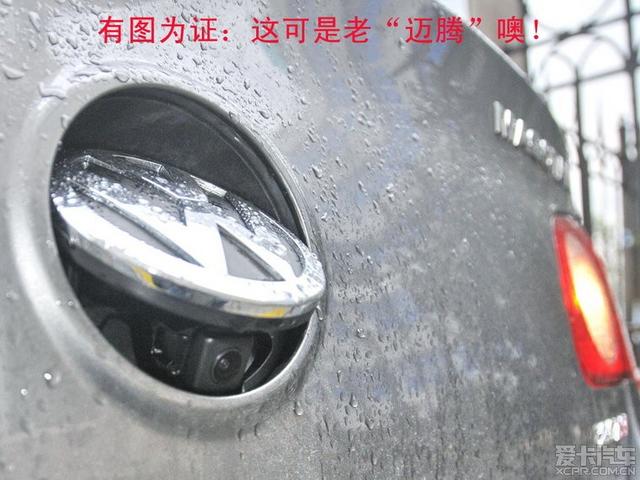

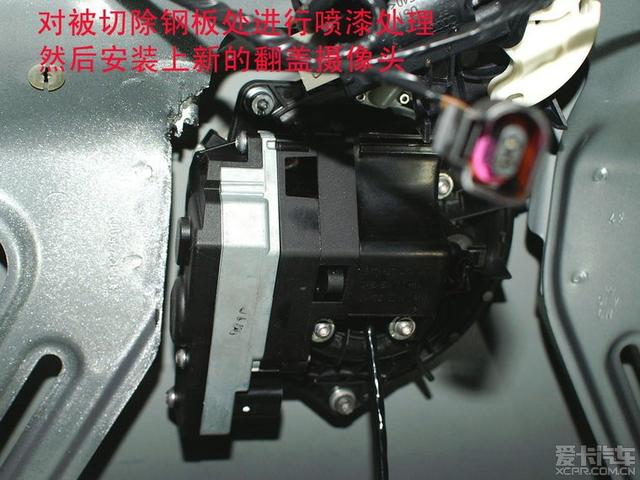

順利放入新的翻蓋攝像頭并固定。有條件噴漆就噴一下，防止生銹?，F(xiàn)買一瓶也不貴，市場上自噴漆約10元一瓶。

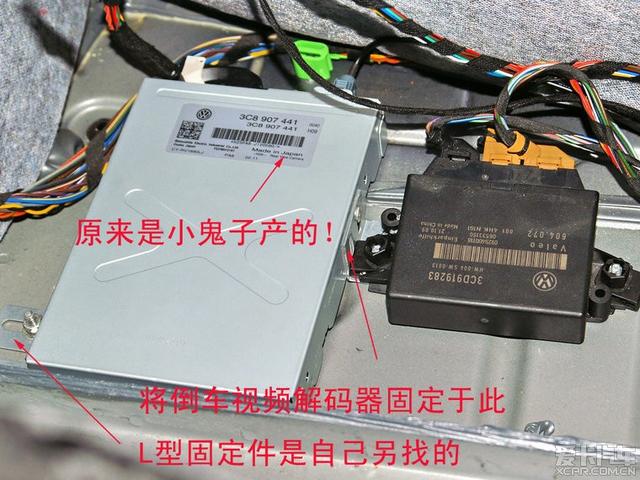

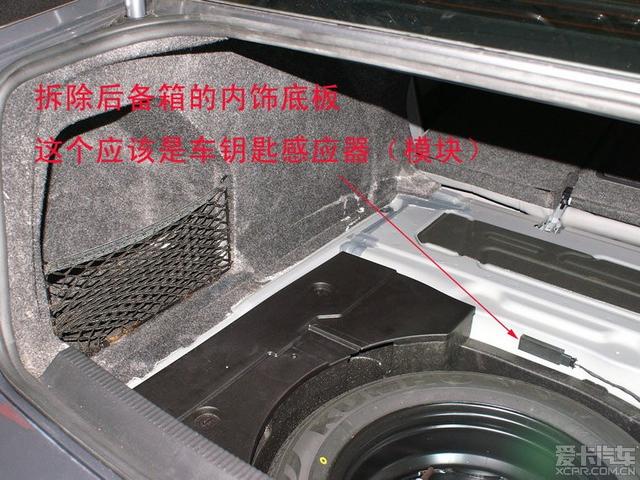

現在需要安裝解碼器（控制器）與走線了。

從右邊走線比較合適。

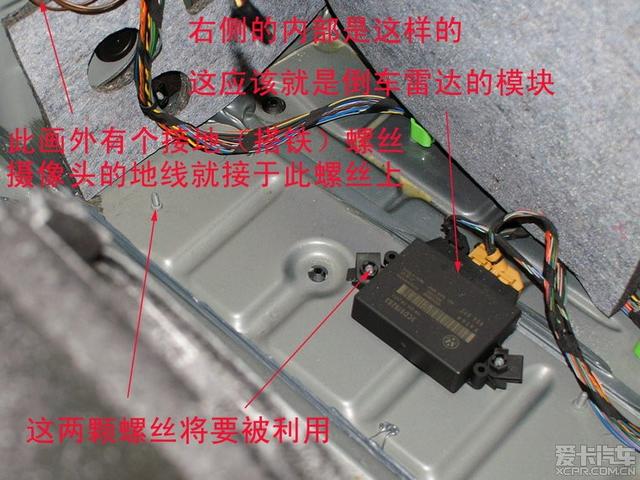

由于拍攝角度不方便，沒有拍到接地（搭鐵）螺絲，不過現場可以很容易找到的。

日本的電子產品無處不在啊。不過日本的電子產品還是靠的住的（不要拍磚）。抵制日貨，能抵制的完嗎？你能不用日本的單反相機嗎？（目前中國的市場上幾乎都是日本的單反啊，悲劇?。?br>

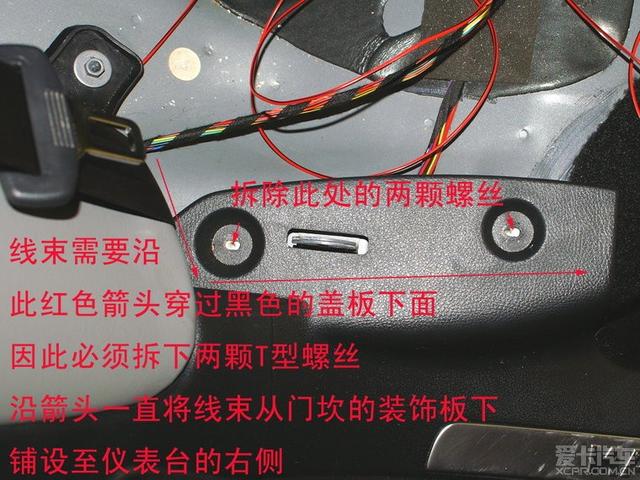

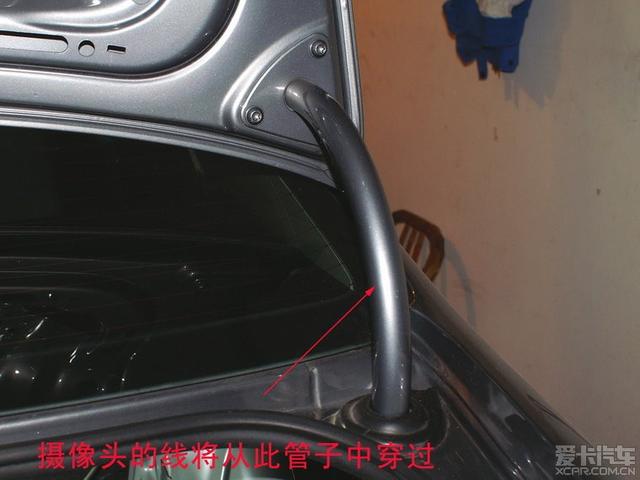

線束只能從這里走了。

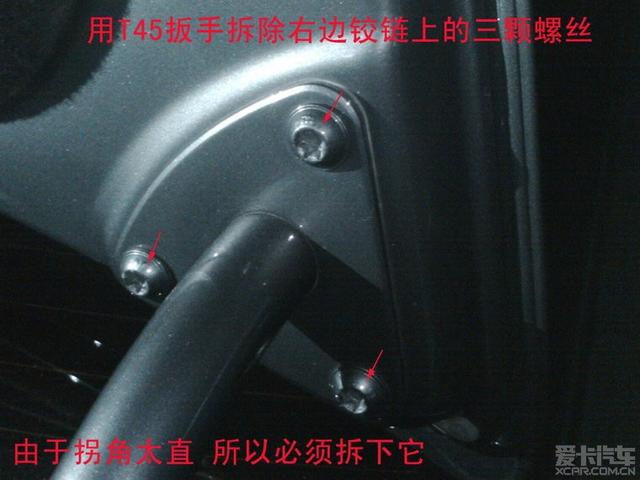

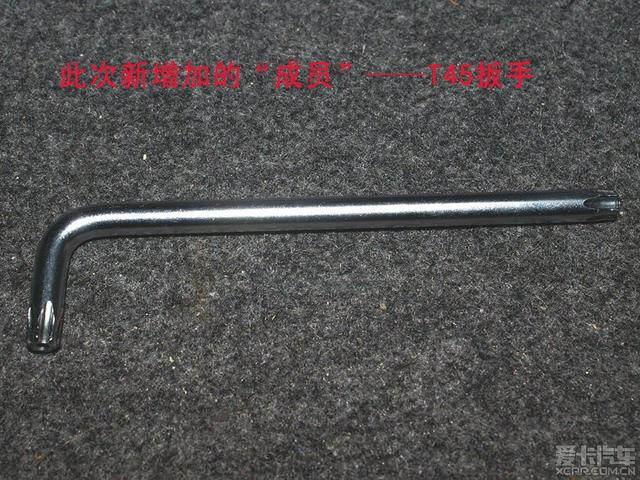

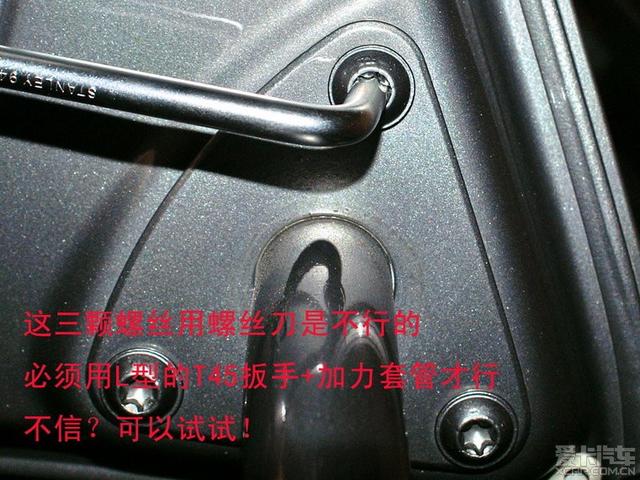

為了拆它，新購進了一把T45的扳手。

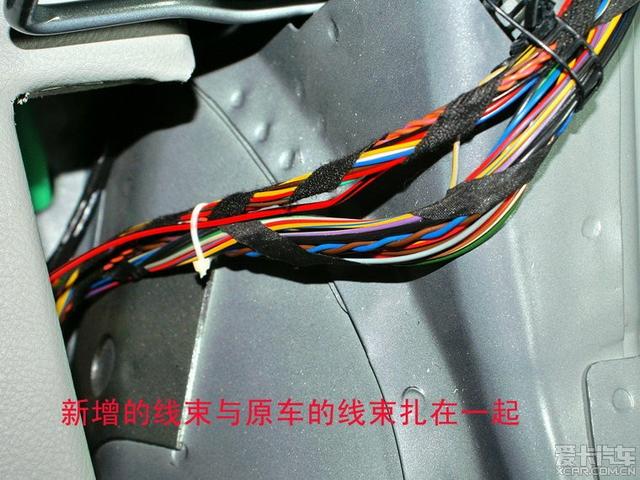

走線，這只是一部分的照片。

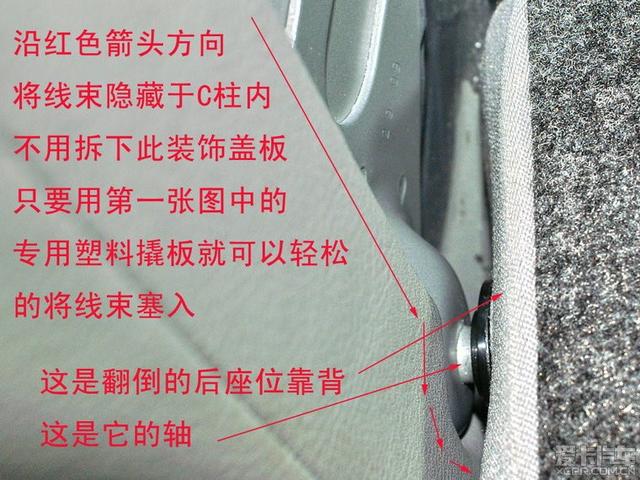

這是右側C柱內的走線方向。

右側后座下面的走線方向。

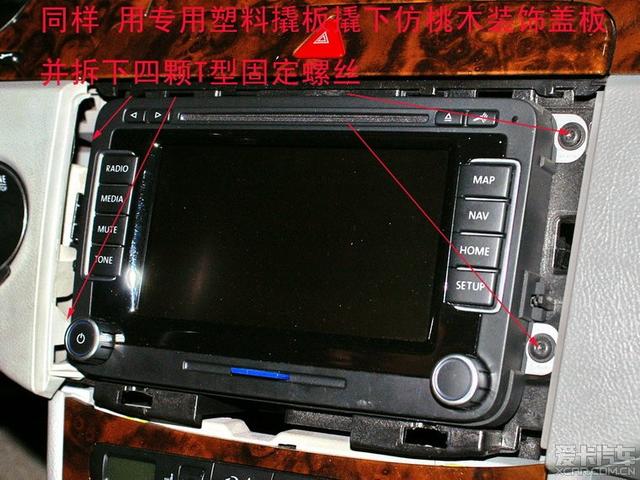

門坎下面的走線我就不多說了，所有的車都一樣的。原主機的裝飾面板一定要用專用的工具撬下來。插好各個（含后備箱的）對應的插頭，沒有接在插頭內的零星散線，有“銅接線環”的是接地的，兩根雙色線是接在主機后面的：

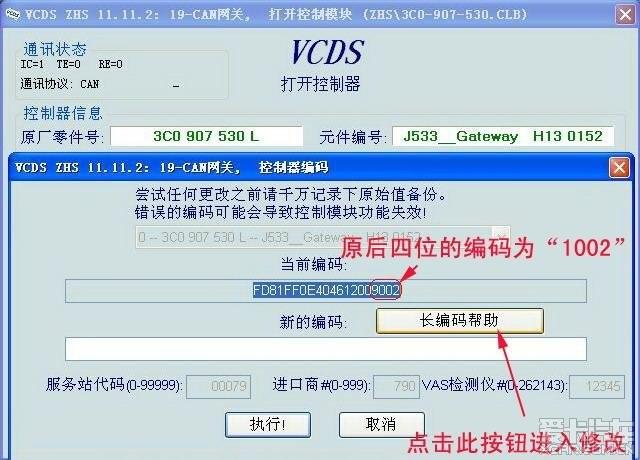

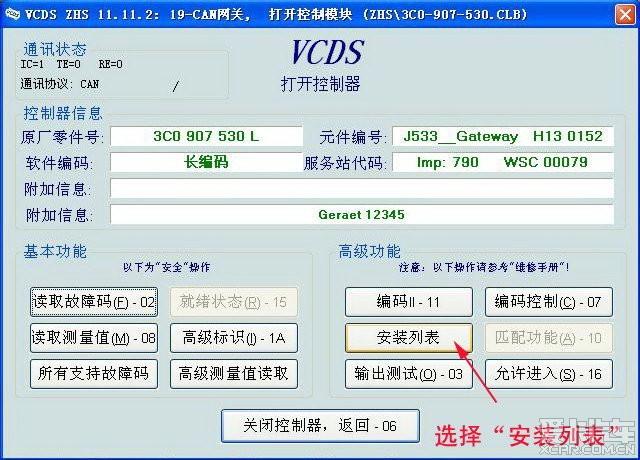

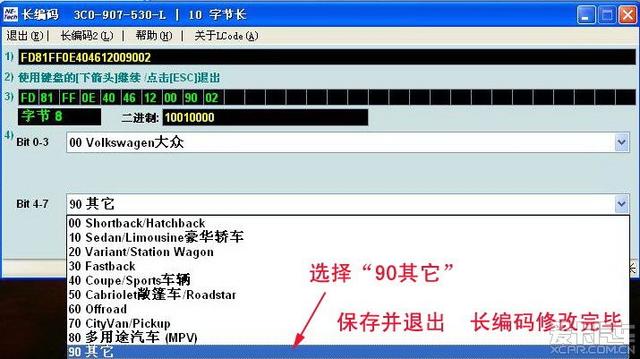

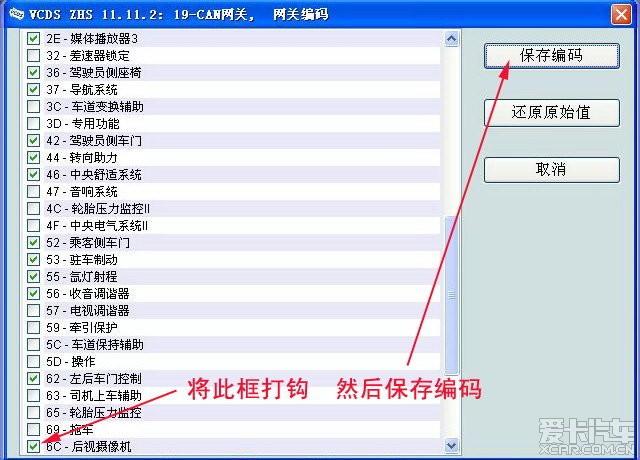

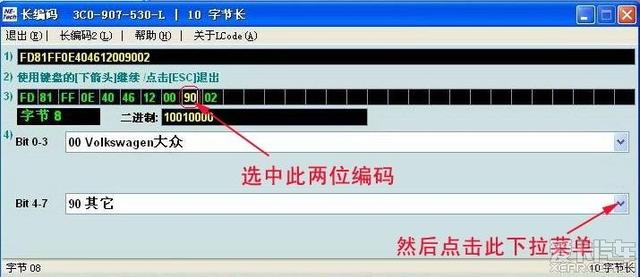

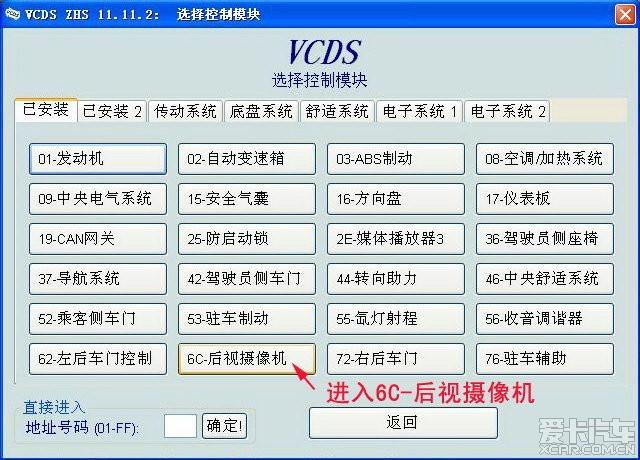

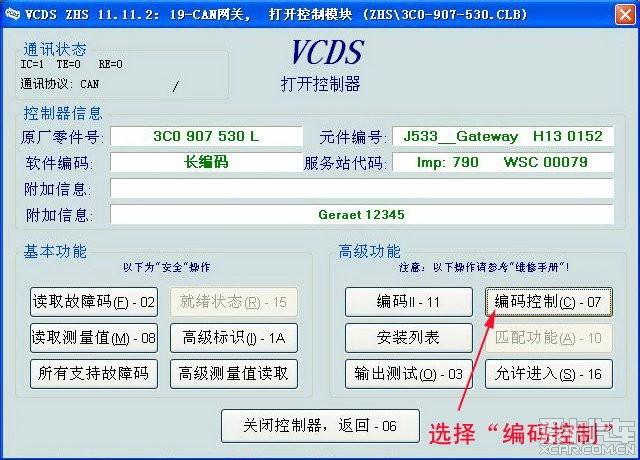

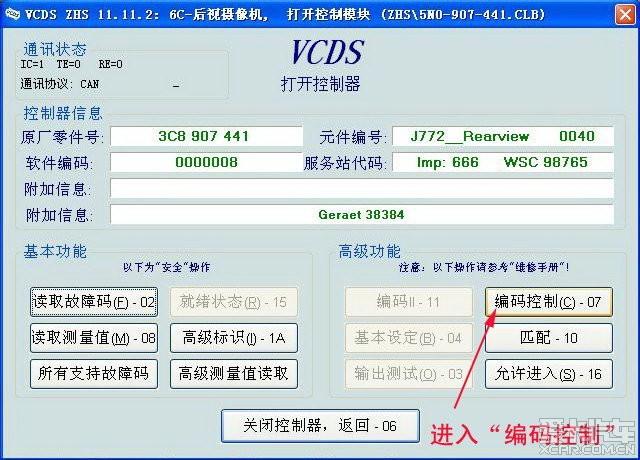

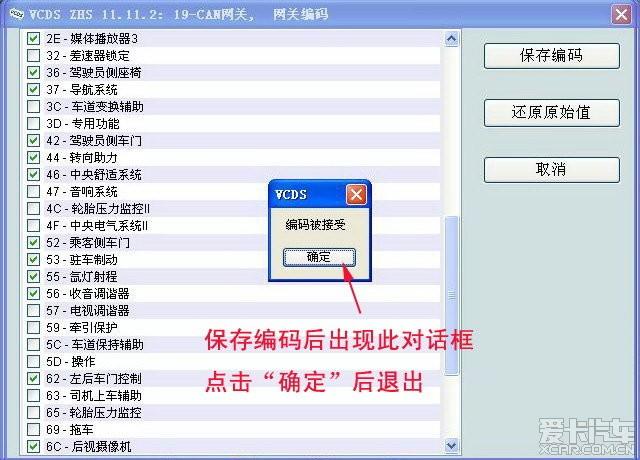

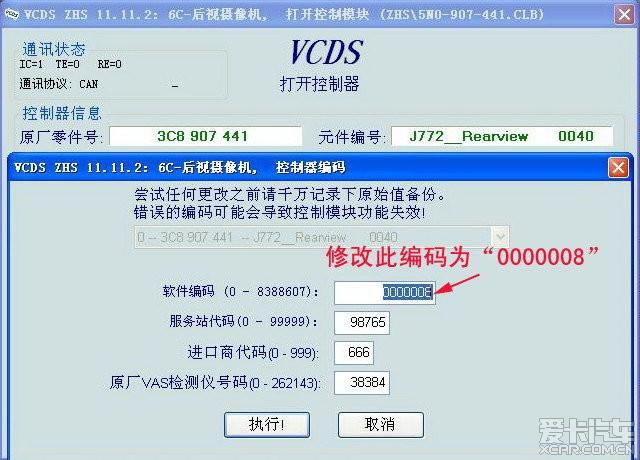

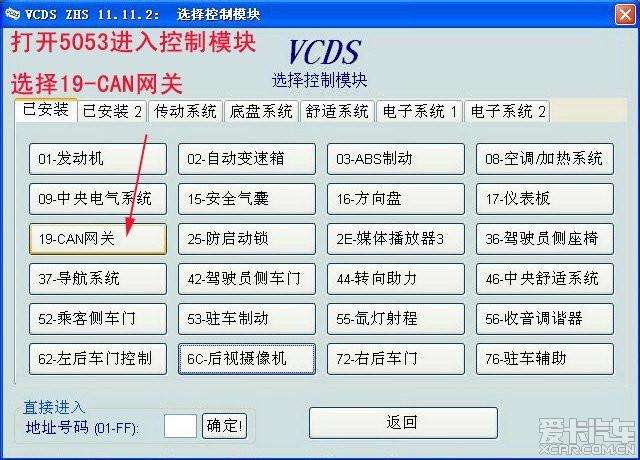

T54/39——CAN-LOW（J533 數據總線）（0.5m,500cm）（RNS510的9、10號同色線）
T54/40——CAN-HIGH（J533 數據總線）（0.5m,500cm）（RNS510的9、10號同色線）
以下兩根接主機后面的常電：
T54/43——12V正極，連接到SD14（0.75m,700cm）接常電（RNS510的15號線）
E234/T4/4--S51保險絲,(1.0m,300cm)
接常電（RNS510的15號線）
下面這根接倒車燈正電：
E234/T4/3—并線至倒車燈正極,(0.75m,80cm)
