蒙迪歐致勝改裝安裝導航、倒車影像詳細作業

2013-3-6 11:43| 發布者: 琦琦| 查看: 9408| 評論: 0|原作者: 源自網絡K|來自: 愛卡汽車

摘要: 好了說正題，開始導航，倒車影像，購買到安裝的新路旅程！?。。。ɡ^續簡單直接哈哈...........）首先是購買自己看了兩天的帖子，直接崩潰 KD800五代和NW980搞不清拿個好用，最后在淘寶上選著了東方汽車電子科技KD80 ...

聲明：本帖系轉載于愛卡汽車論壇作者:致勝201007,版權歸作者以及愛卡汽車所有。

這張是自己PS的，個人感覺不錯哦??！
- 玩改車

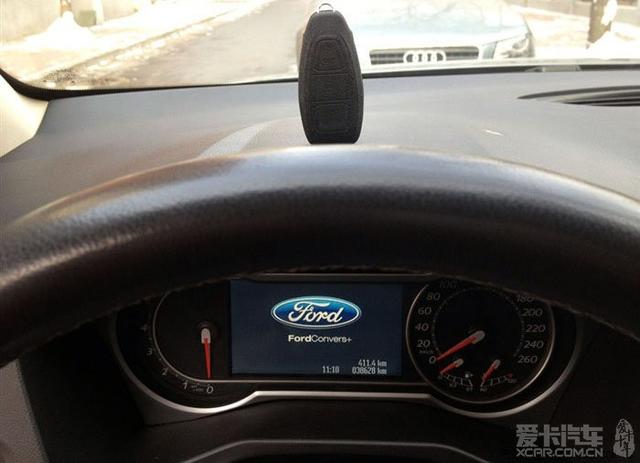

帥吧哈哈！

好了說正題，開始導航，倒車影像，購買到安裝的新路旅程！?。。。ɡ^續簡單直接哈哈...........）首先是購買自己看了兩天的帖子，直接崩潰
KD800五代和NW980搞不清拿個好用，最后在淘寶上選著了東方汽車電子科技KD800五代，（這里要說，賣家發貨的過程我老期待了。以為要兩三天結果一天到貨，發的順豐，在這里表揚一下呵呵）畢竟是有個USB(哈哈對功能還是比較貪多的）雖然用處也不大。以為可以看電影后來發現文件太大根本不讀，但買的時候說可以讀幾十兆的文件，自己還沒有試過?。。?！

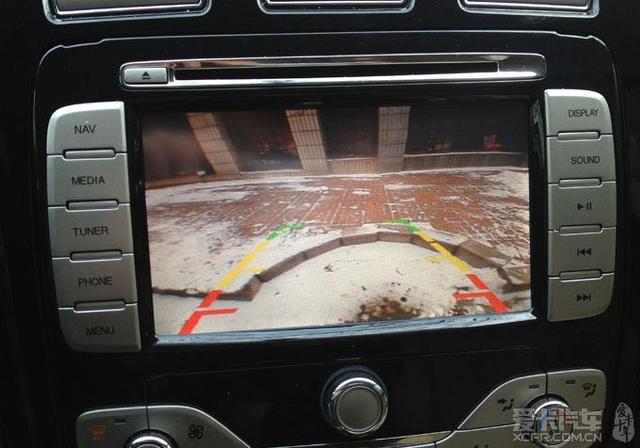

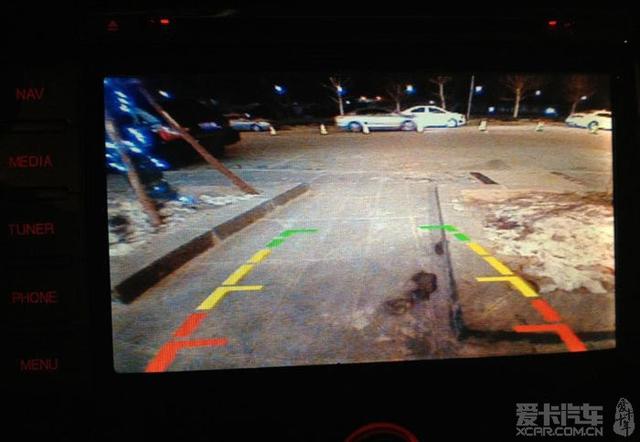

然后十倒車攝像頭選來選去，決定用CCD的攝像頭。這里要提醒大家攝像頭一定要買CCD的夜間會看得比較清楚，我已經驗證過了，一會看圖就知道了。希望給想裝的童鞋有個參考，如果是自己裝的話哈哈...........
再說說用了兩天的感受，首先是有了導航不會迷路呵呵，手寫功能還算好用，但是速度和手寫功能沒法和手機比的（就是怕把屏幕弄花了）。倒車影像用著確實不錯，看到車后面倒車踏實多了，就是感覺自己倒車水平下降：
這里還要說下賣家還算是挺滿意的，也算是有問必答，價格不算貴了，算適中把。就是安裝過程中與賣家技師溝通發現說話有點口音，還要我自己琢磨一下，呵呵這個無大礙到是??！打電話麻煩半天還是感謝一下。
好多字啊，本想說得再簡單點哈哈，上圖加文字解釋。

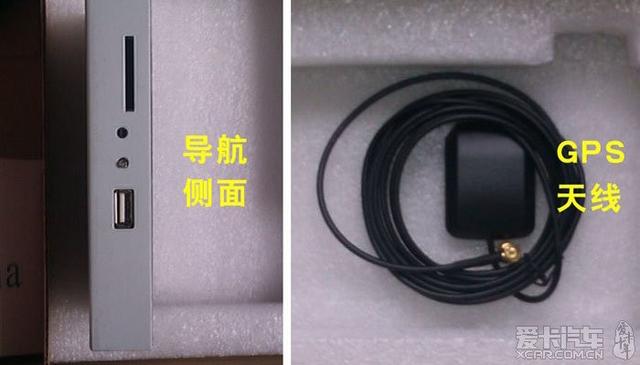

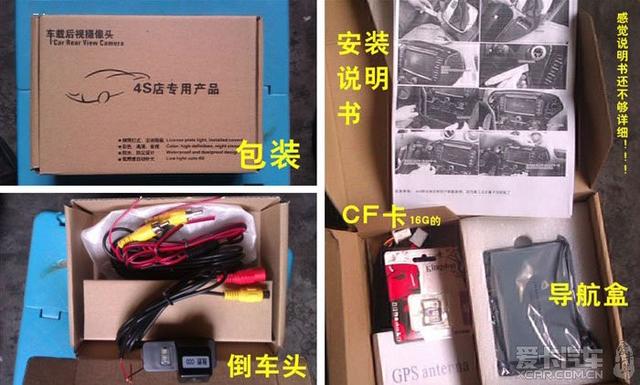

1.先曬一下導航盒，和倒車攝像頭。
（拍照安裝時心里老激動了哈哈..........愛車的朋友了解吧，畢竟是自己對愛車的破處拆 : )

忘記拍工具了20元買的，感覺工具一般。

2.開拆

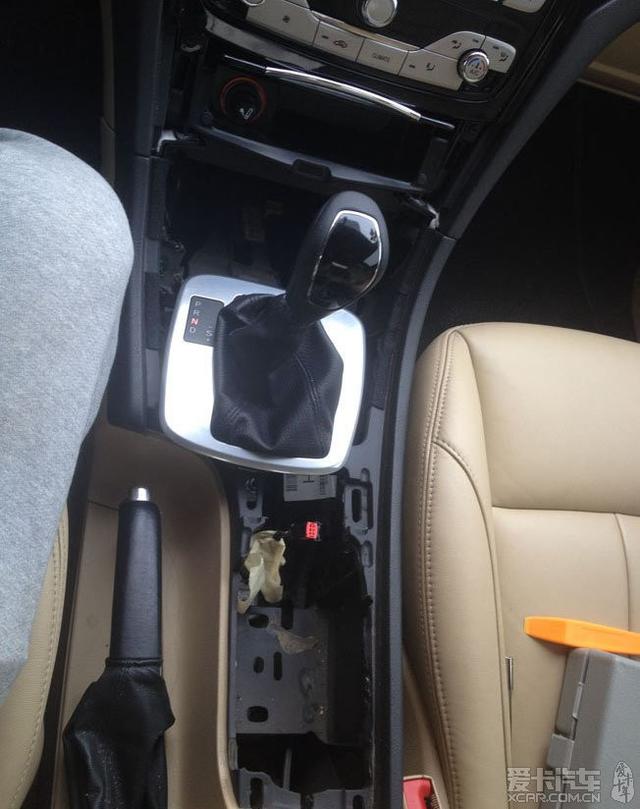

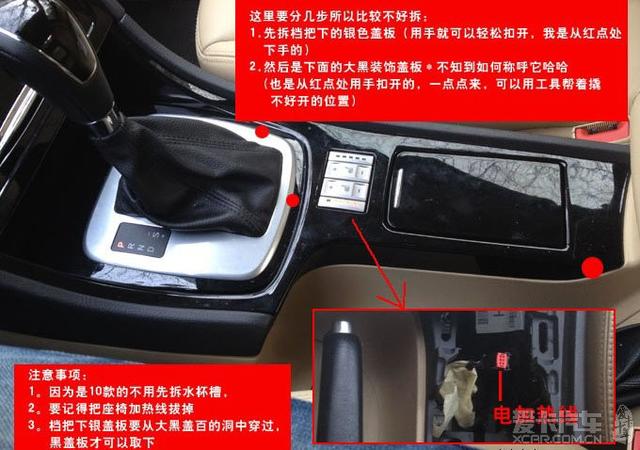

3.中控下的黑色蓋板有點不好拆，自己費了好大勁，主要是第一次。（要用力哦，心疼是沒戲的哈哈...........)

拆開后的樣子，看著里面也不雜地。

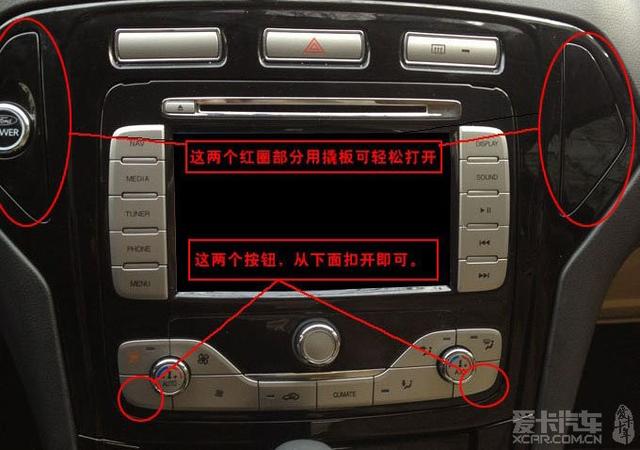

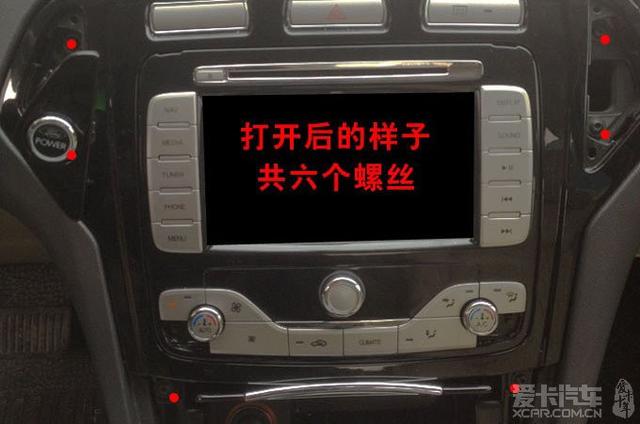

4.開始去掉中控上的螺絲。這個太簡單(看紅點處6個哦）對了記得把啟動鍵取下來?。。。ㄔ缤硪孟聛淼模?br>

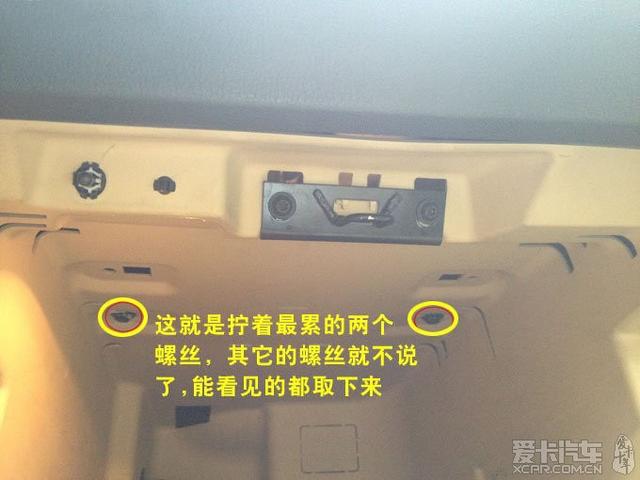

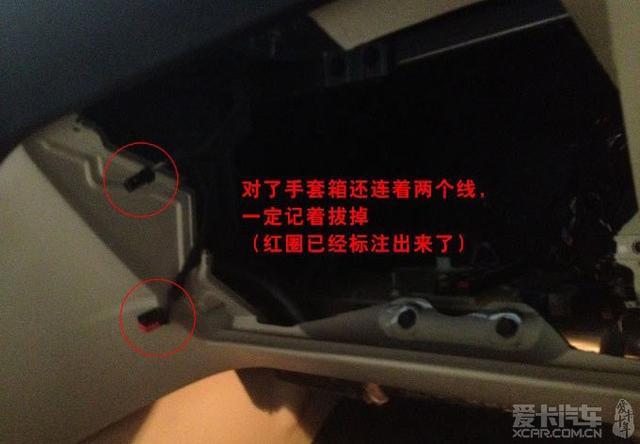

5.拆處手套箱（簡單但是手套箱頂部的兩個螺絲擰著太累了，胳膊都要斷了）

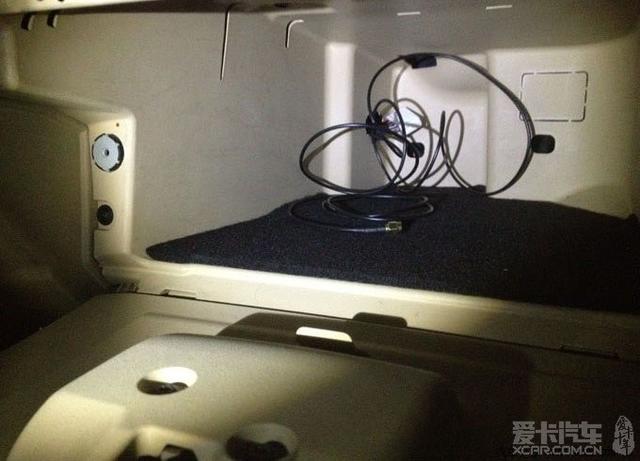

螺絲取完，一拉手套箱就下來了。標注顏色比較多，怕你看不清>>>>

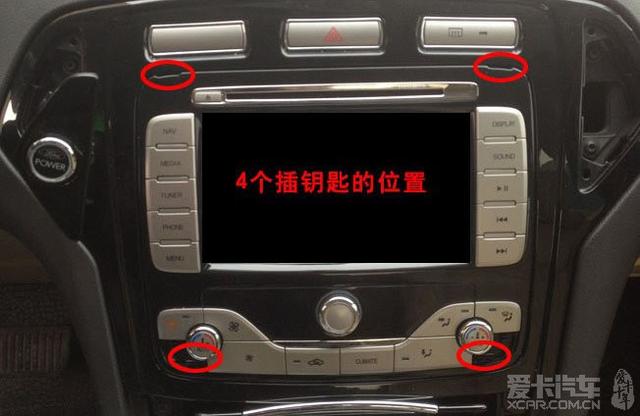

6.現在該取出DVD機了，用買到的四把鑰匙插到標注的孔里，感覺被東西卡住就可以，然后對角拉鑰匙就
出來了。我用到了撬板。

（記得要用力往里插不然版主不射哦哈哈，玩笑.....）

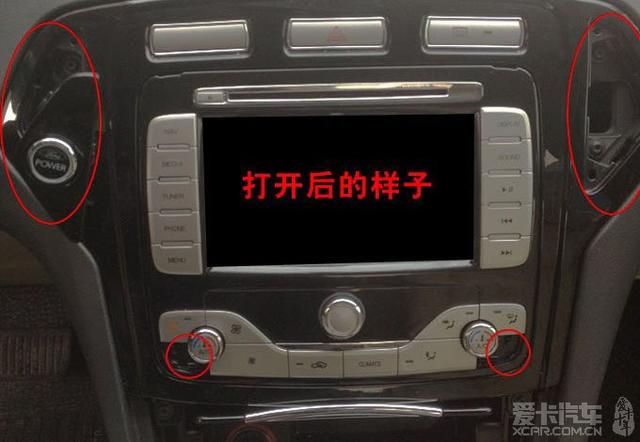

打開的樣子，自己忘記拍了

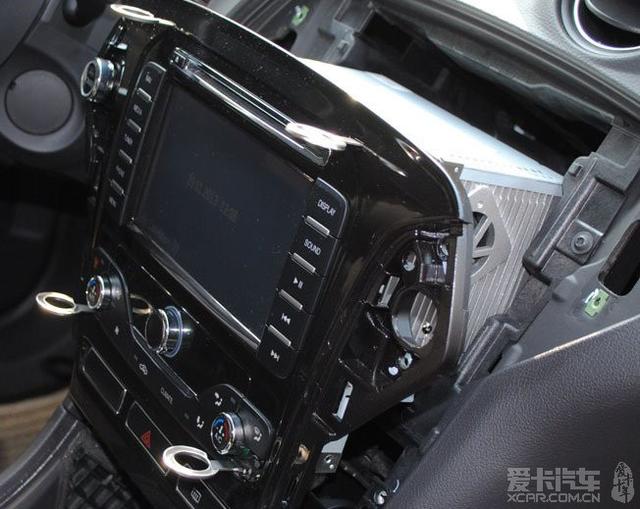

借用下11款的吧.............看到鑰匙了吧！

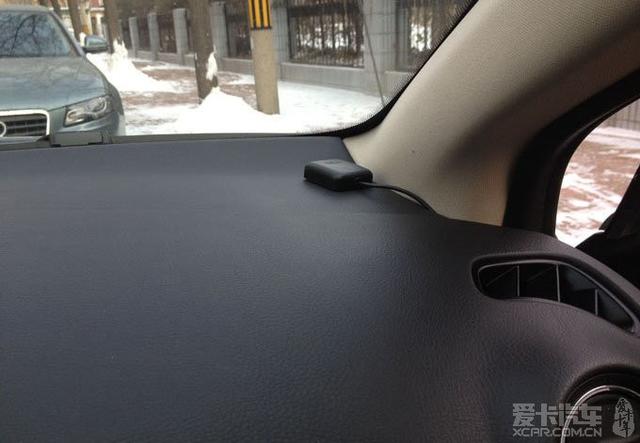

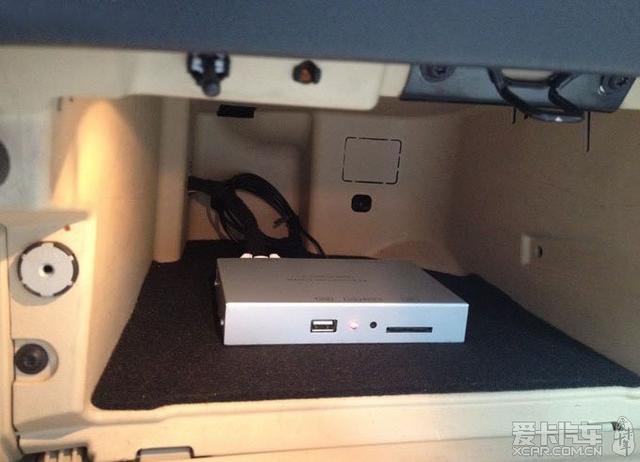

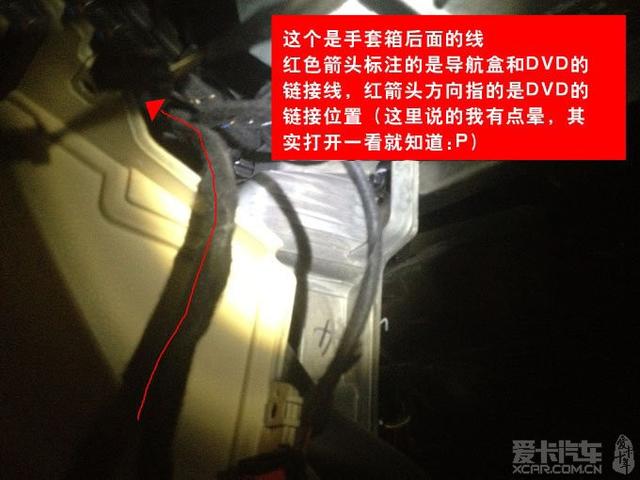

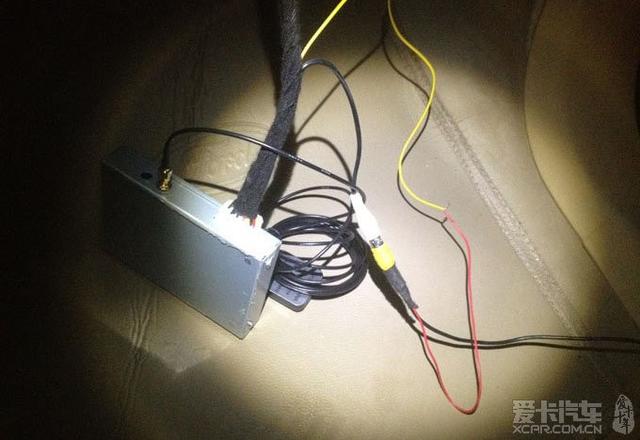

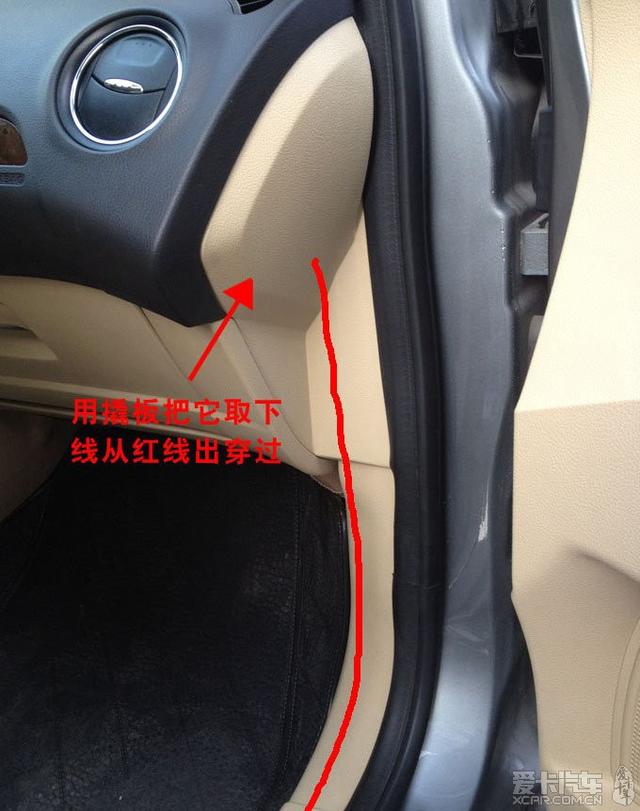

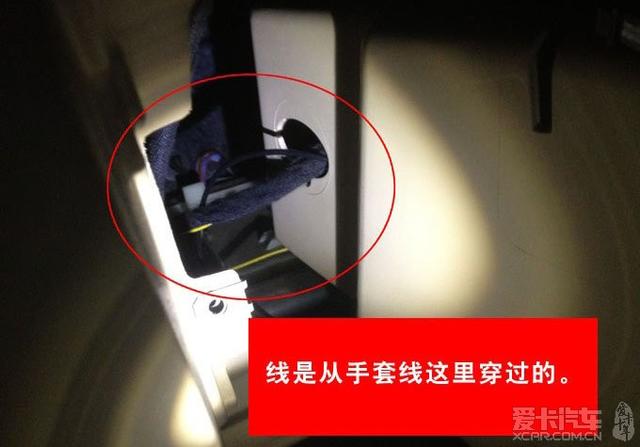

7.接導航，這個也比較簡單。直接插在導航后面的預留插口就可以！然后把數據線穿到手套箱哪里就可以。
這里太黑照出來的看不出什么，所以就不上圖了。直接看看效果先。（原車屏幕太差，看著效果還可以）

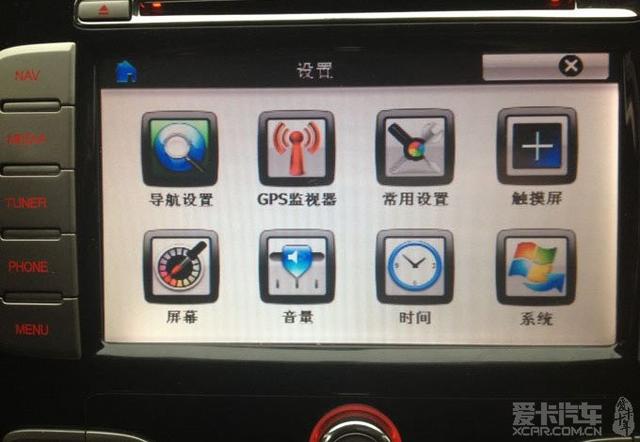

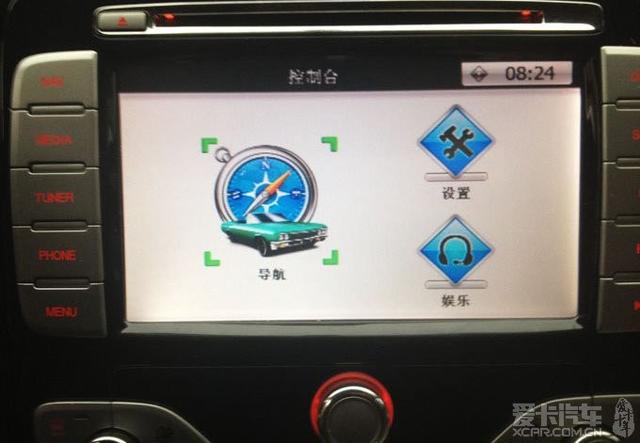

系統畫面，這里的參數是小張給我設置的，沒來得急拍。

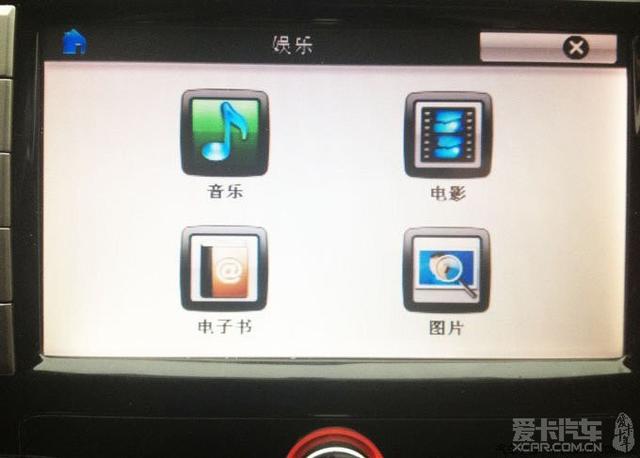

娛樂畫面電影功能算是雞肋，大文件讀取不了，只能用10多MB的文件。其它功能還沒有使用。

這是沒上路的導航畫面，那天上路給大家拍一些上路的畫面?。。。。。。。。。」?img id="aimg_XHjZz" onclick="zoom(this, this.src, 0, 0, 0)" class="zoom" src="http://img.wangaiche.com/img_lib/2013/03/02/0903_0/img_0af5532907863d8f36bcbde3209e1ee8.jpg" onmouseover="img_onmouseoverfunc(this)" onload="thumbImg(this)" border="0" alt="">

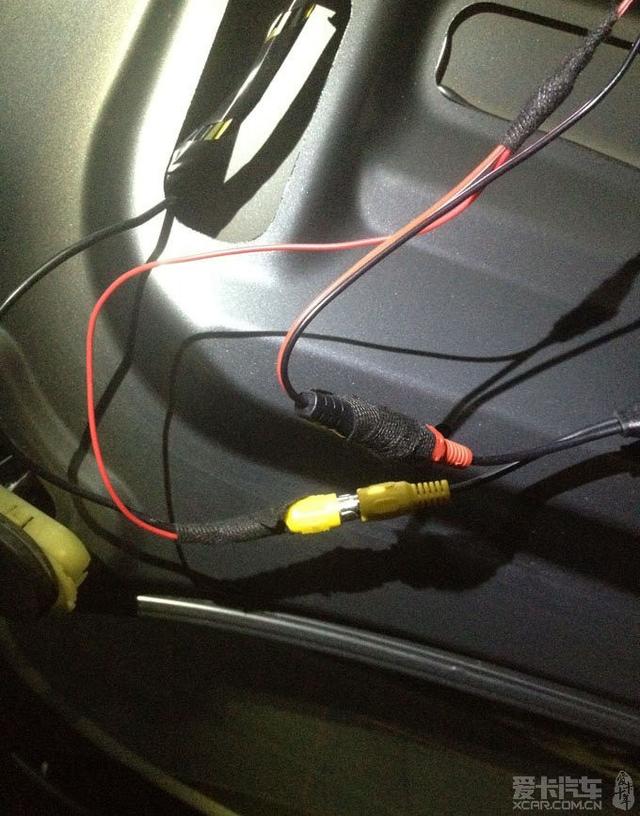

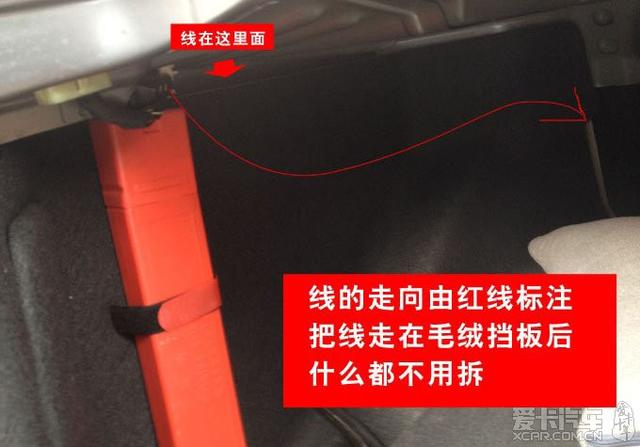

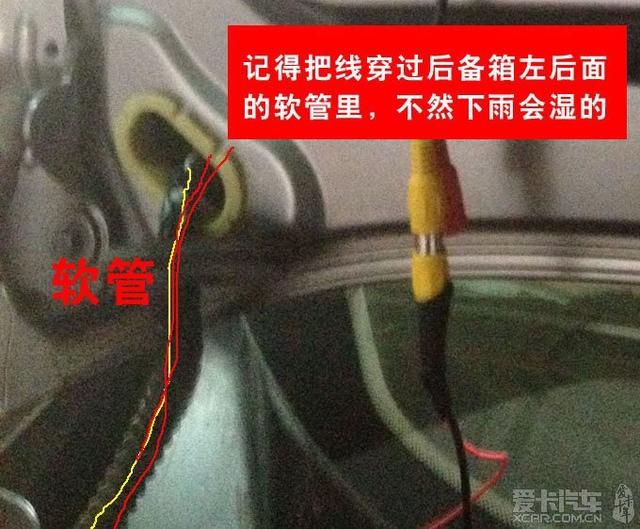

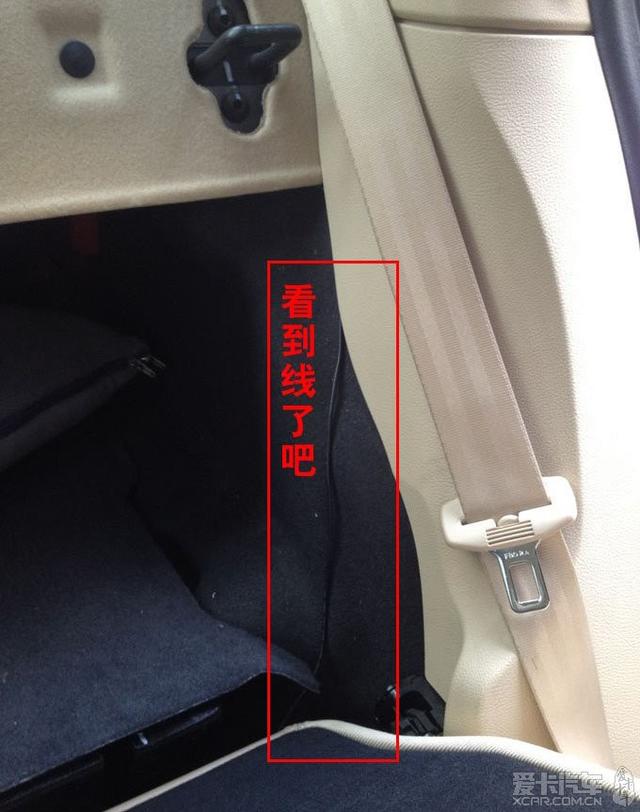

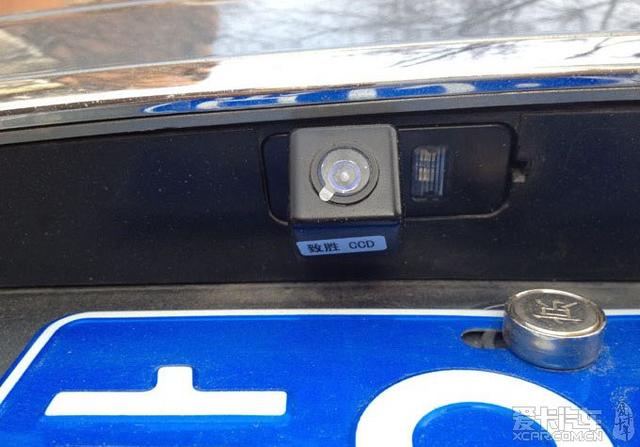

8.安裝倒車影像了哦

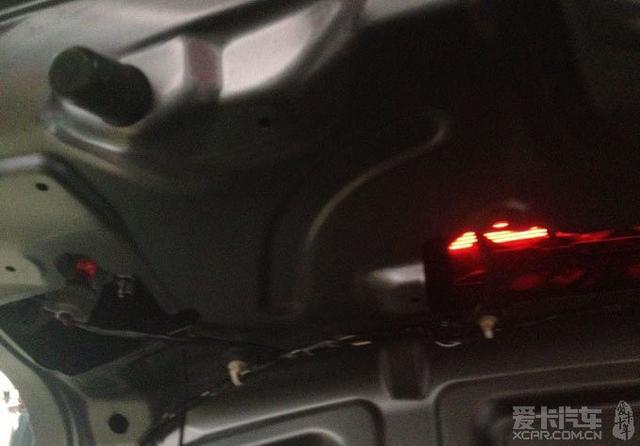

先去掉車標蓋板(就是下面的樣子了）
