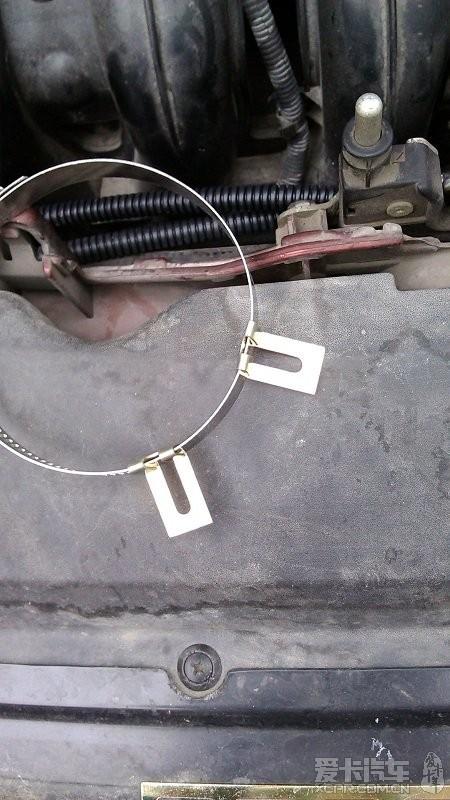

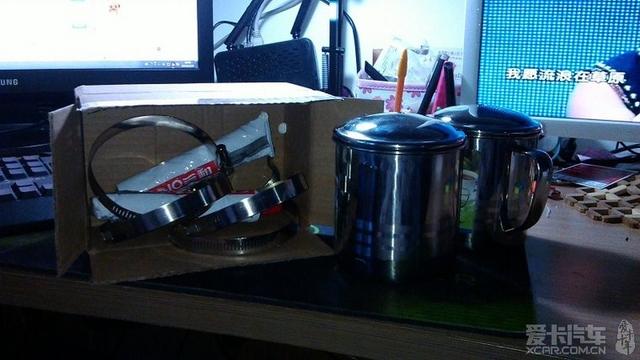

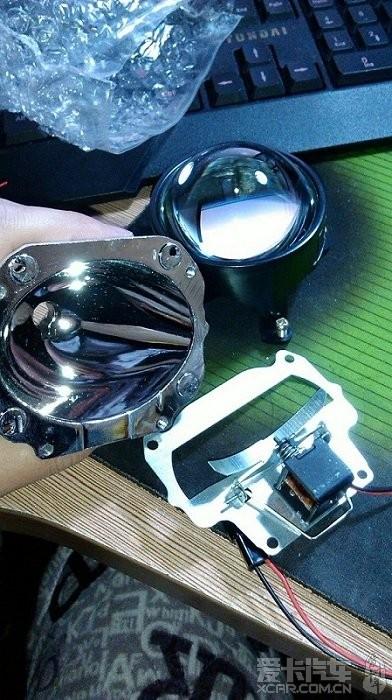

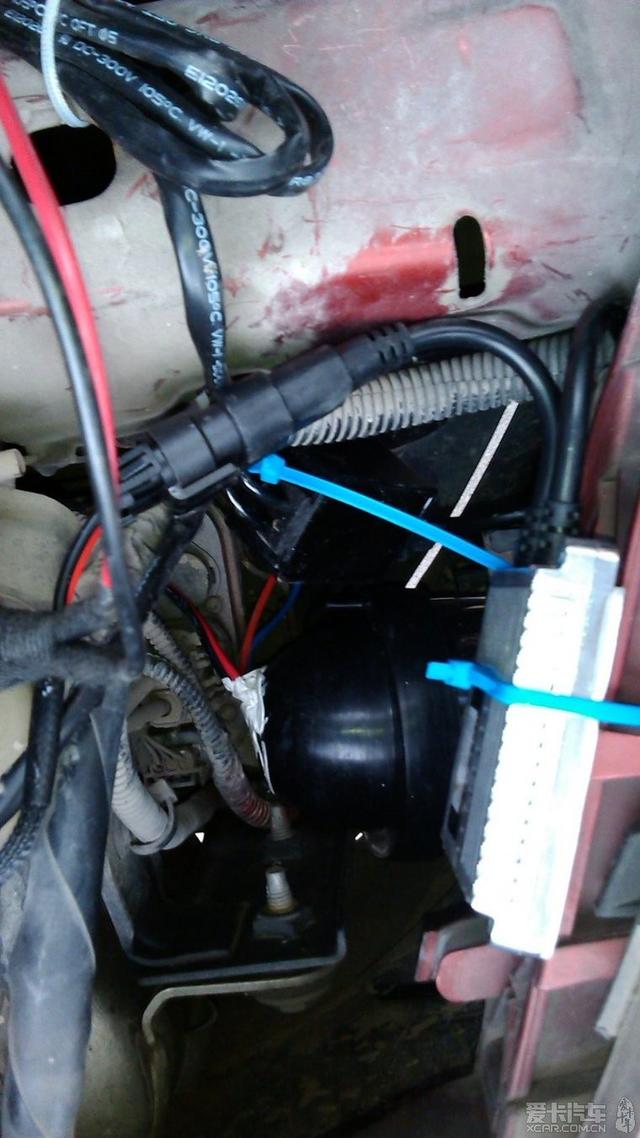

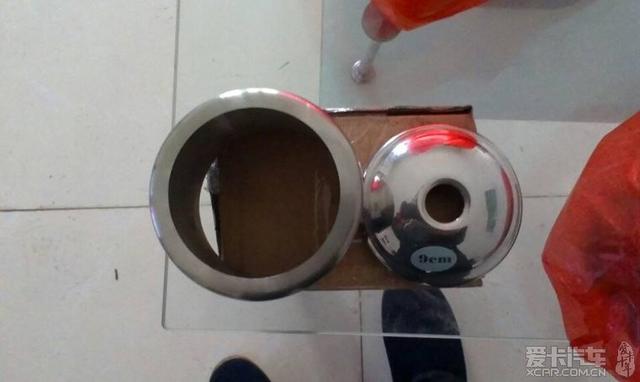

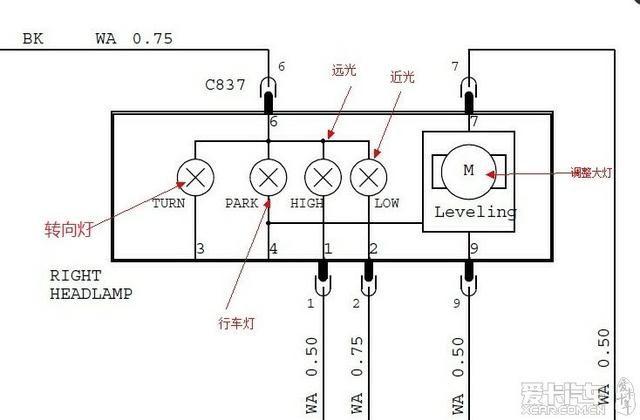

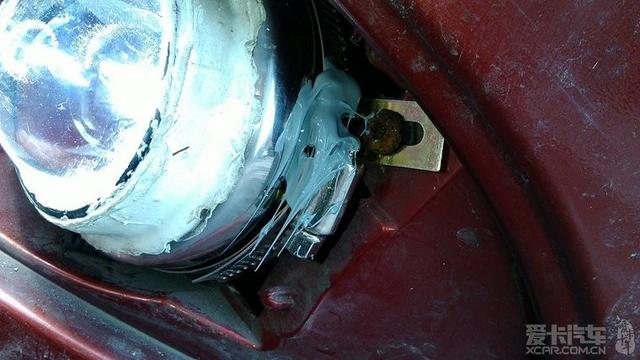

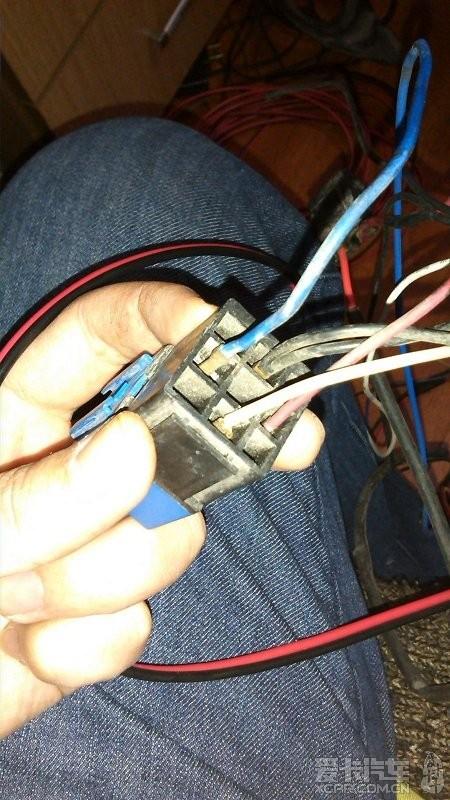

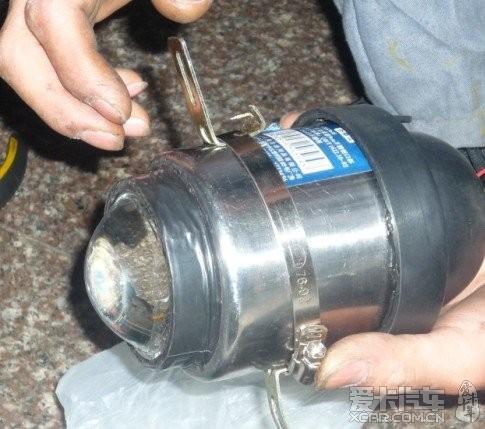

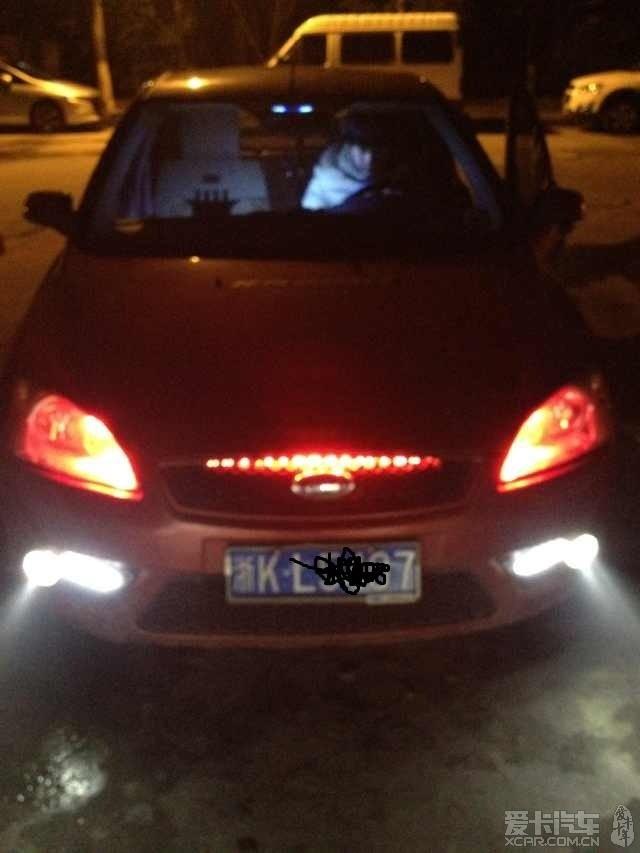

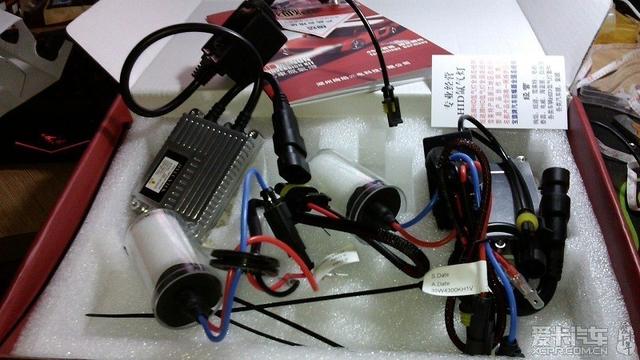

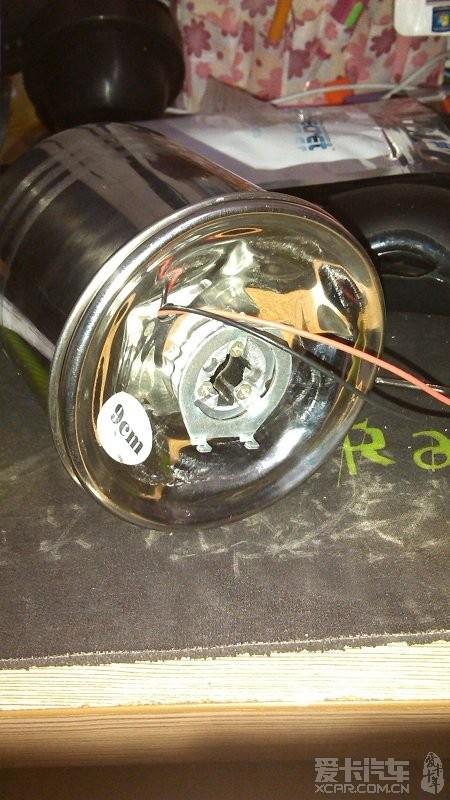

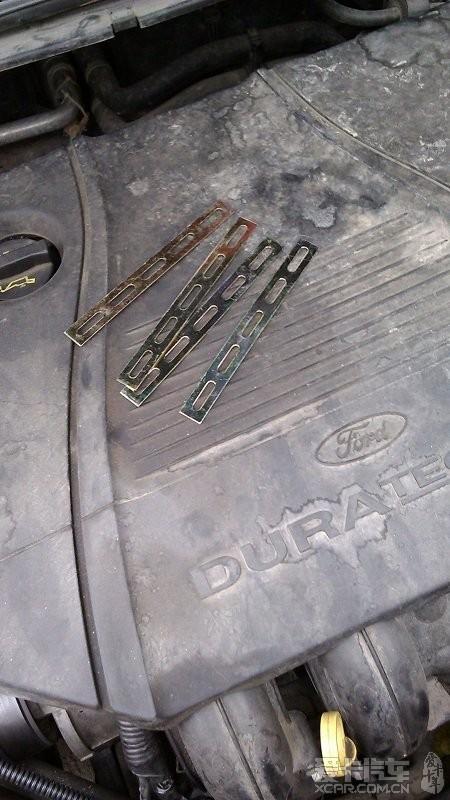

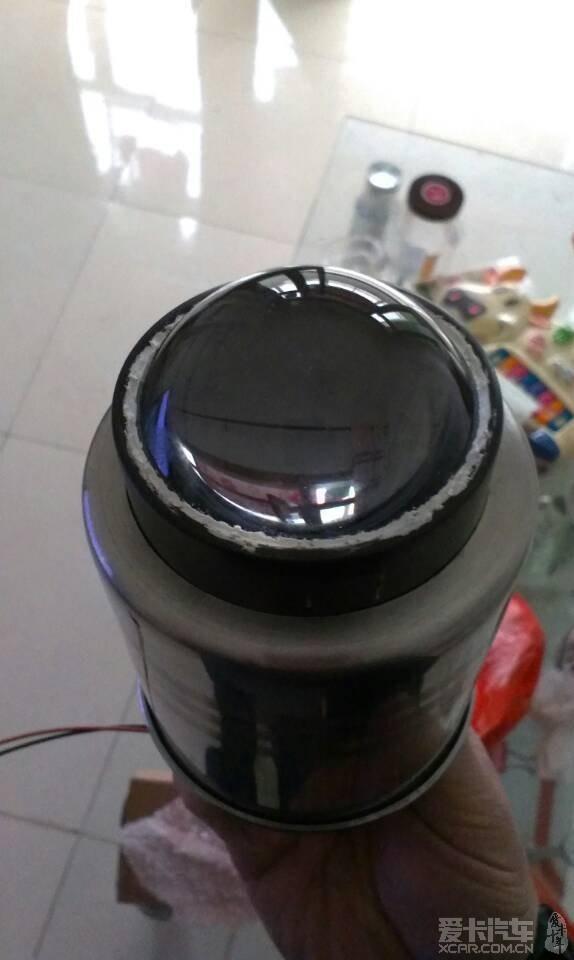

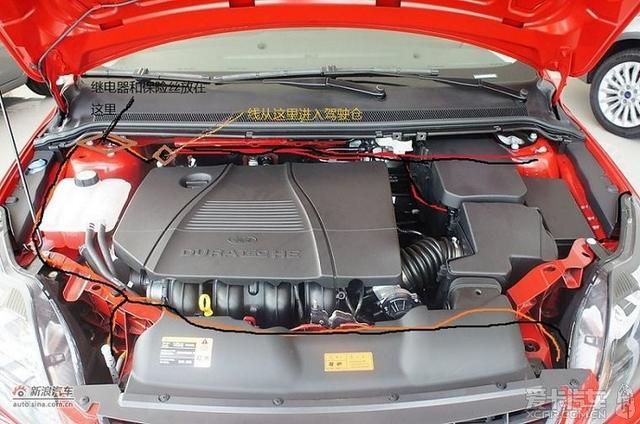

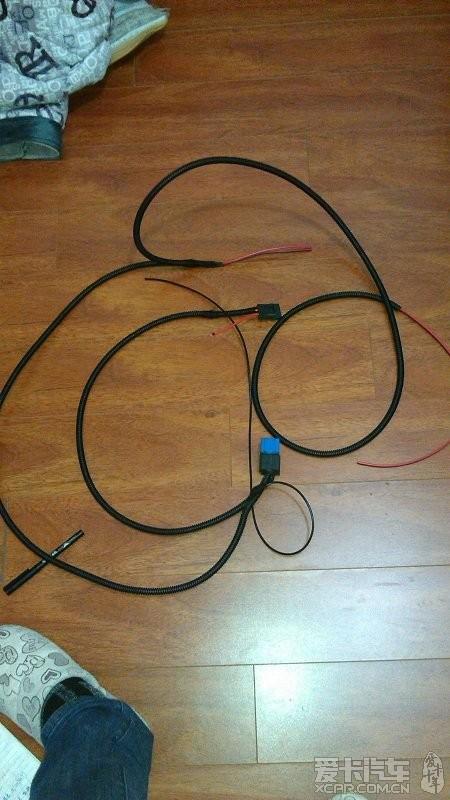

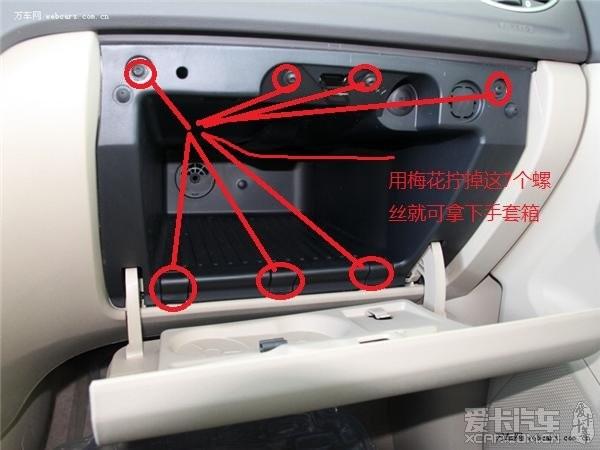

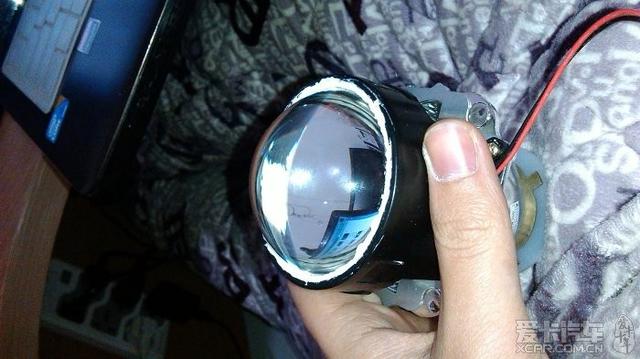

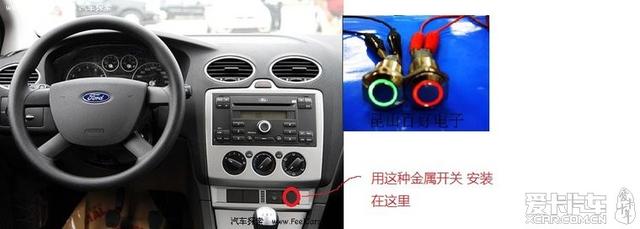

本次作業首先感謝本地車友傻傻同學；沒有他，也就完成不了這次的DIY，因為是他幫我給杯子開了底部的80mm和杯蓋的20mm的孔，還有霧燈的開關。特此感謝 一直以為福克斯的大燈都被稱為燈籠，實在是亮度不夠，偶然間在某群里看到某牛人說自己搞了霧燈雙光透鏡，于是就中毒，決定我也上一套，改善改善這個亮度不足的詬病，于是查詢一番資料后，開始了本次作業。 本次共花費大約500RMB ，（刨除傻傻和我自己的手工費） 采購目錄如下： 全鋼卡箍 *2 偉世通雙光透鏡 *2 H1 35W普通海藍星+頂級雪萊特球泡*1 90mm大燈防水罩子*2 五孔萬能鐵片*2 阻燃管*10M 卡夫特 K-5911 車燈密封膠*2 1平方紅黑雙股線 *10M 不銹鋼杯 *2 因為本來沒打算上作業，但是今天工程完成后，覺得自己那么幸苦搞起來的成果，應該和大家分享下，所以照片實在不全，大家初略看下 這是到手的一些配件   各部件到手后首先給透鏡頭做密封，因為手藝實在欠缺，本著不漏水就行的精神，給透鏡鏡片里外都打上了膠水 拆開透鏡，先給里面打上膠水  打好膠水后的樣子，（樣子難看了點)  然后用為了自己的安全，防止車子自燃，用新買的1平方紅黑雙股線阻燃線，替換原來的霧燈線束，并套好阻燃管 繼電器要注意，所有線束必須接對，包括控制線束  接好后的線  以上基本上就是車外可以搞定的工程了 解下來傻傻幫開的孔，孔開的相當標準完美  把透鏡放進去試試，干好卡勞，完美  順帶裝起來看看，把蓋子敲凹進去，難看點就難看點吧，反正裝上后看不到，不過同樣各個縫隙要打上膠水，做好密封。  接下來簡單講下車內走線的問題，我是從電瓶直接搭線從有側有個皮碗那里進入到駕駛艙，(需要拆掉副駕駛的手套箱）因為都是一個人在弄，所以這部分沒有拍照，就簡單標識下 首先是車內開關安裝的部位  手套箱的拆法  手套箱的拆法  發動機艙位的走法  接下來就是關鍵的霧燈上身了， 不過圖片有限只能初略文字加圖片表達了 首先呀拆下兩個車大燈，擰掉上面的螺絲，頂開車燈下面的卡扣即可拿下大燈 右側因為有轉向機油壺 所以空間相當緊張， 如此安裝方法，結果就是霧燈罩子無法復原，沒辦法 只能拿掉霧燈屁股上的那個橡膠蓋子，馬馬虎虎能裝上  固定霧燈需要如下東西  弄成如下這樣  完成效果如下  上車調整好切線和高低后，用膠固定下  好了看看切線吧（帶藍邊的哦，只是手機像素有限，無法明確表達）  整體效果  對了忘記了幾個說明，遠近光切換是隨大燈的遠近光切換的，接線圖如下 （自己標注的可能不是太準確，見諒）  負極可搭鐵完成一個回路 聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
