保內車的，動了電路后據說電路就不保了。但對于想從閱讀燈取電的同學來說，總是心癢癢，樓主就是這種情況。
從網上查詢可知從車上額外取電，有如下方式：
1.從電瓶直接取電。這個方法要看用電的地方如果在機倉內，這種方法最方便。
2.從保險盒取電。這個方法還有專門取電線賣。用此方法要對汽車的各保險接線口有相當?shù)牧私?，得知道這樣弄了可能會出現什么問題。
3. 就近取電。就是看用電器離那個電器設備近，然后直接從那地方取電。這個要考慮原電器所接電線的額定電流問題，不是你換個大點的保險絲就沒事的，弄不好就自燃。
以上三種方式，最好都額外在線路自己加上個保險管，盡量防止出問題，電線也要用阻燃的。
實際情況下，保險盒在保內時最好別動，除非你去4S改電路取電否則脫保的可能性很大。小電流的情況下，也不用從電瓶直接取電，所以最不保險的第三種方式用的人最多！

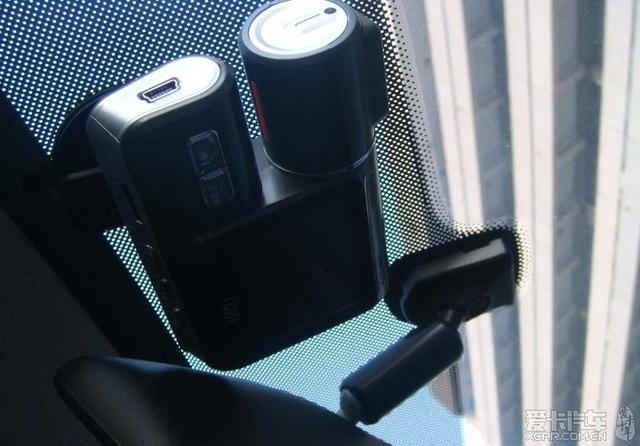

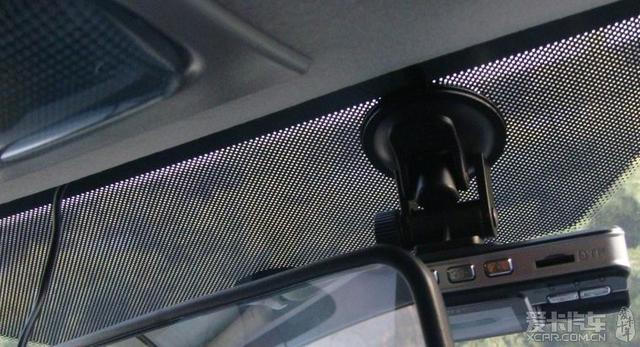

樓主只是想加個行車記錄儀，這東西絕對小電流設備，就近取電最方便，具體說就是從閱讀燈取電最方便，對于福克斯更是這樣。網上從閱讀燈取的教程很多，但做到無損的，樓主還沒怎么看到過。所以本貼的重點就是做到無損。不改車上任何東西，只是diy了一個線束就行了。
下面就說下過程。
材料及工具：電烙鐵，焊錫，生料帶，電線，接插件。
1.焊接。電線怎么與接插件焊接就不說了，理科生應該都會，相當多的文科生也會。
見下圖。
- 玩改車

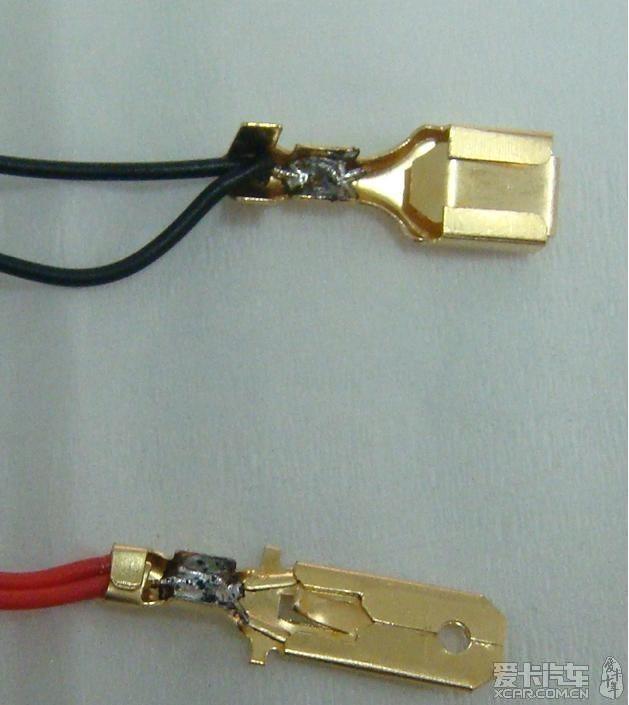

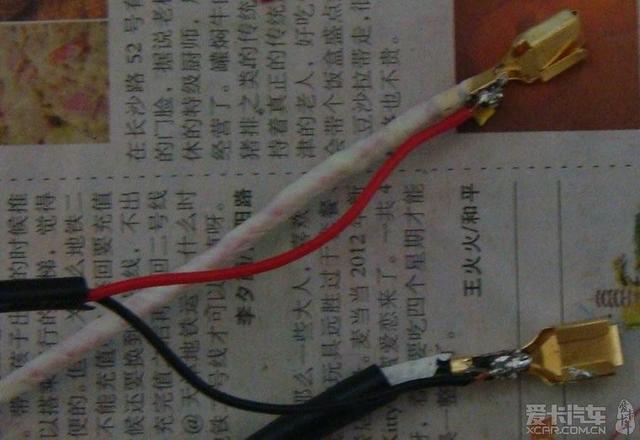

這是將線焊接在接插件上。

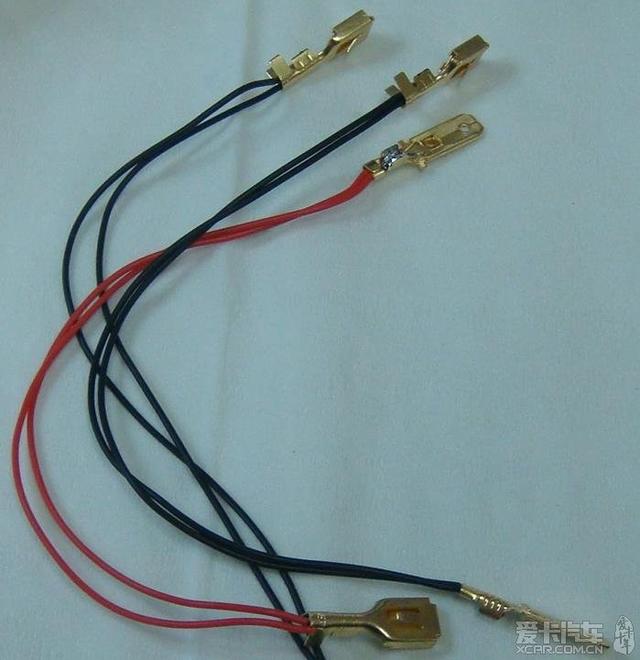

焊接完成后的樣子
- 汽車改裝網

2.diy“阻燃管”。這個東西其實是要用熱縮管，但好多同學沒有。于是會用電工絕緣膠布，或所謂的塑料防水膠布（2塊錢的東西，你信它能防水么？），這兩樣?xùn)|西，用過的肯定知道它們的缺點。樓主用了最方便買到的生料帶，這東西本身就絕緣，而且遇熱非明火的情況下不會自燃，你可以用電烙鐵去試試。下圖是用生料帶處理過的線束。

圖中已經將要接的外接電源線焊接在接插件上了。

4.外接電源線的處理。

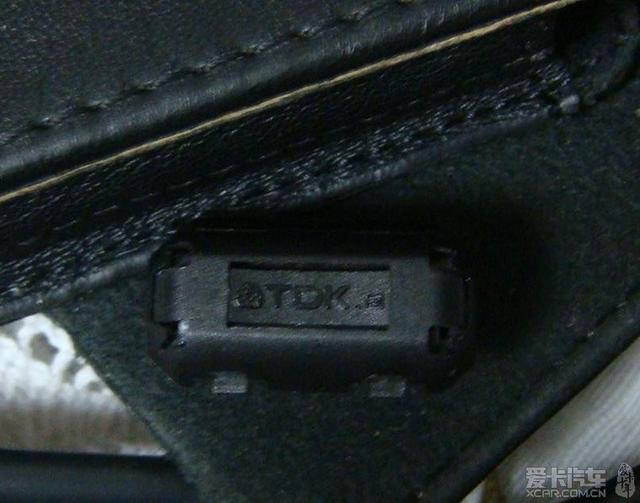

行車記錄儀的電源是5V，這個要用到DC2DC的變壓模塊，這個東西，樓主在買行車記錄儀時，已經隨貨購買。但不爽的是這個線上少了一個磁環。于是自行購買，東西見下圖。

見到圖中TDK的字母感覺很熟悉的人，可以肯定你至少是70后了。把這東西加在外接電源線上。

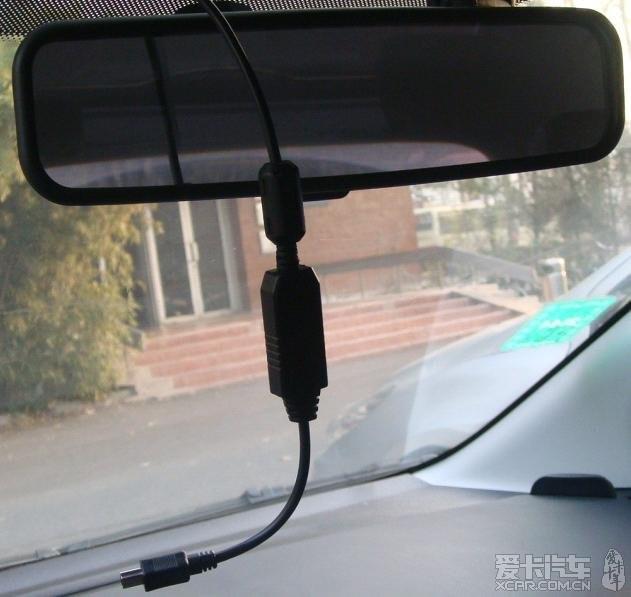

見下圖。

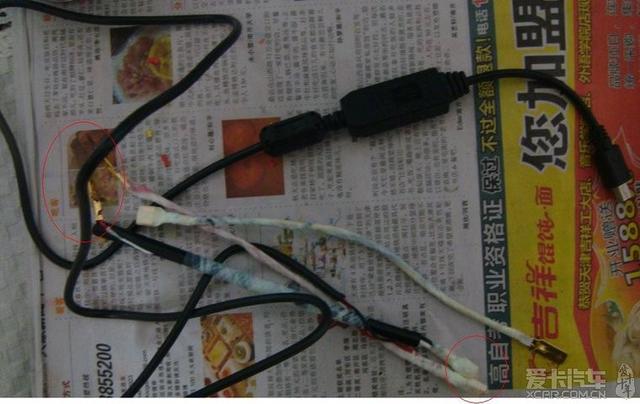

圖中左邊紅色圈內為接插件的母頭，這個外面要用生料帶纏繞做絕緣外理，圖中右邊紅圈內是接插件的公頭，這個不動。DC2DC的模塊就是黑線上離小usb公頭近的那個長方形的東西，拆開看過，都是貼片元件。磁環就加在它的前端。
到此線束加工完成。
5.與閱讀燈接。

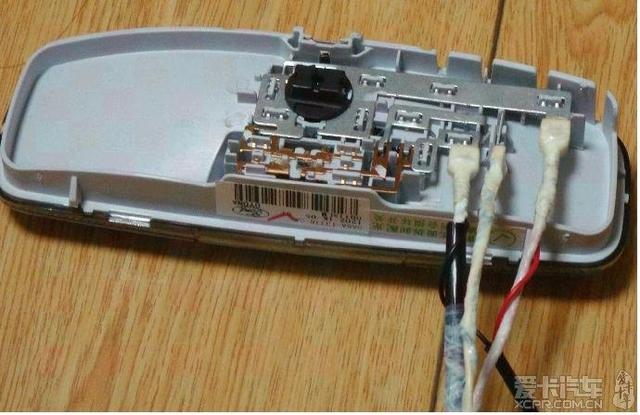

?？怂沟拈喿x燈有三個接頭，一個正，兩個負分別對應，門燈和常亮，外接電源線要接常亮，也就是下圖中的接法。紅線接的是正，黑線是常亮的負。

然后線束的三個公頭接入原車閱讀燈線束的對應母頭。到此無損外接電源結束。剩下的工作就是裝回閱讀燈了。

這個改動沒有破壞原車線束，也沒有對閱讀燈的接口端進行處理如焊接電線線，因而遇到電路有問題時，自己把這個外加的線束取下，按原樣復原，再去4S，他們就不能說電路不給保了。

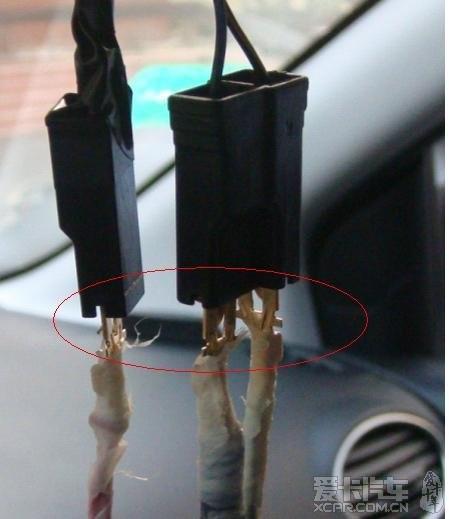

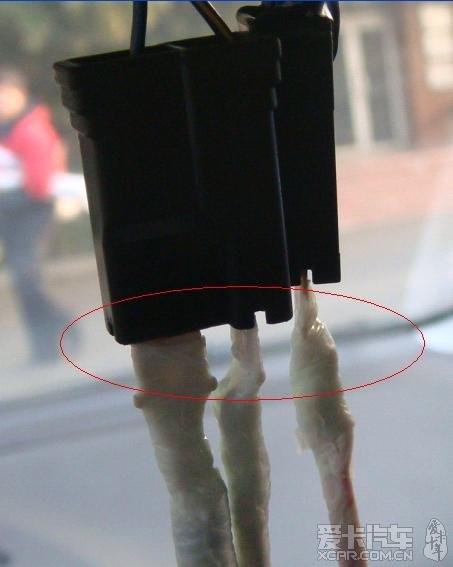

1.自制線束公頭與閱讀燈原線束母頭連接情況，會看到還有一部分公頭裸露，這個要做一下絕緣處理，同樣用生料帶，下面兩個圖分別是處理先后對比圖。注意圖中紅圈內的情況。
