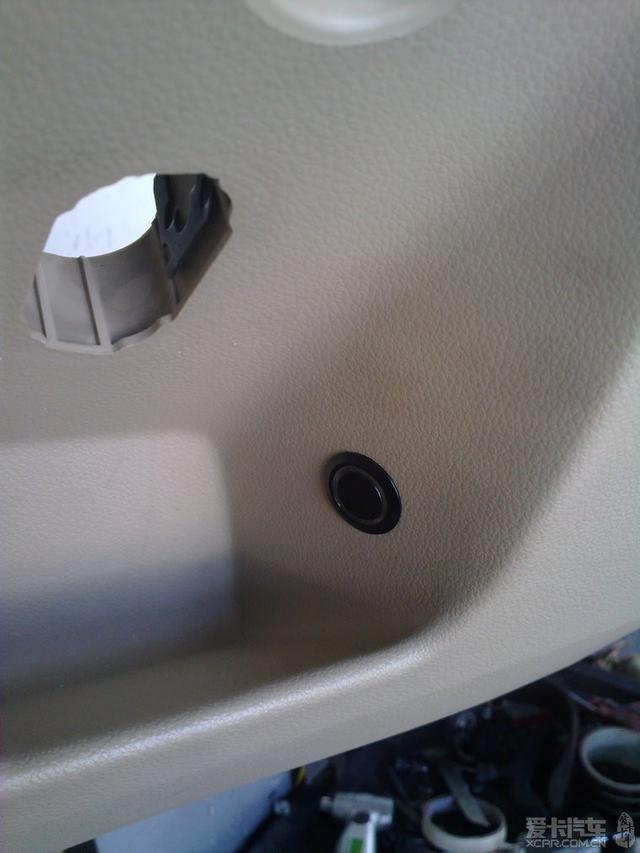

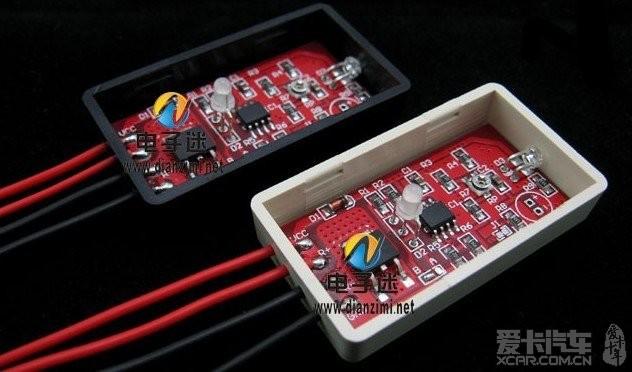

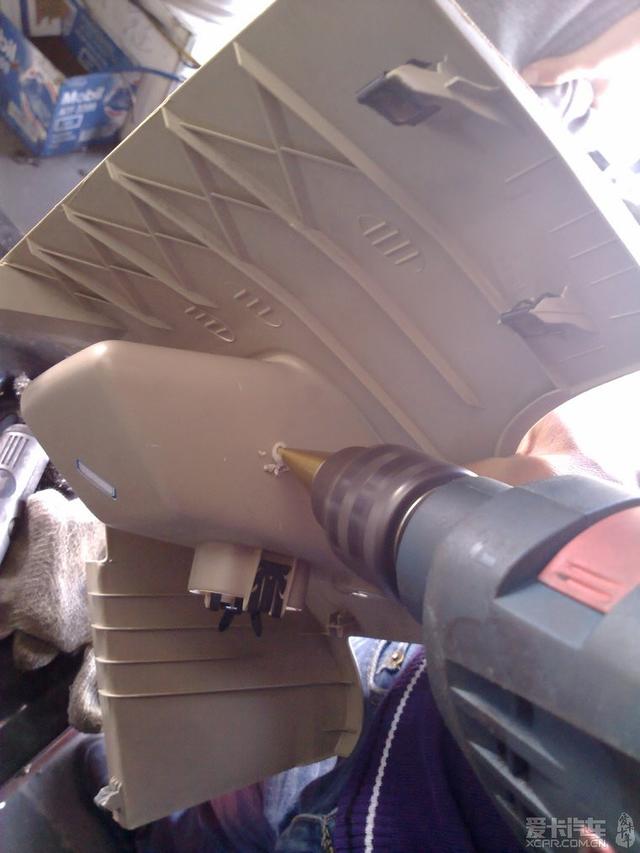

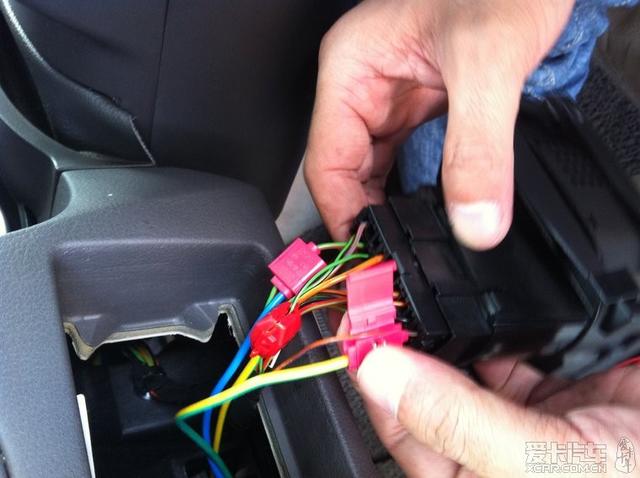

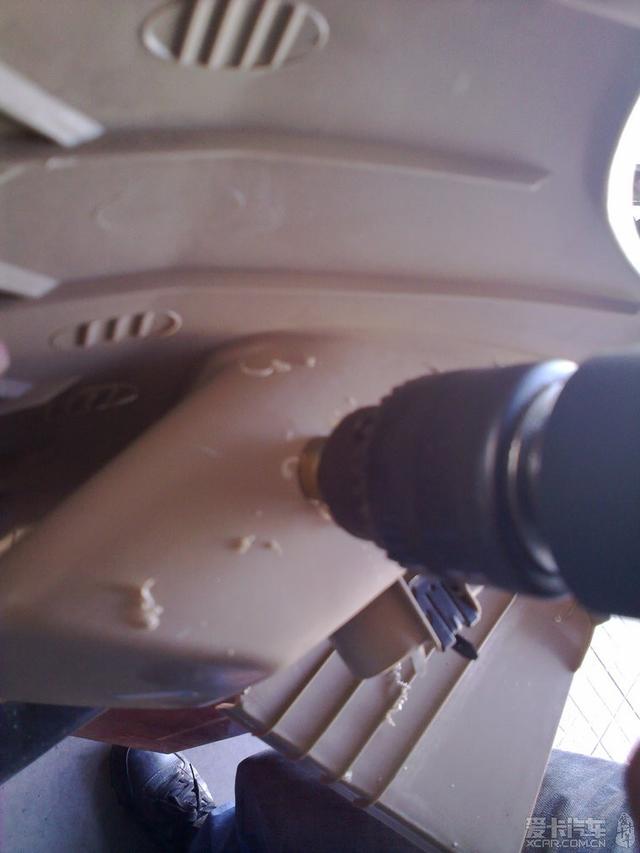

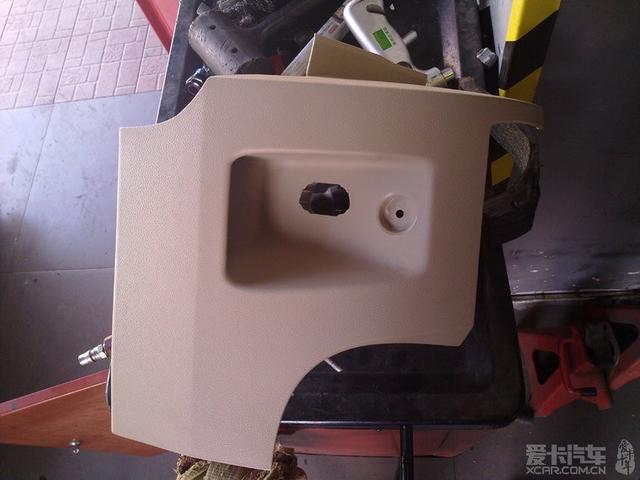

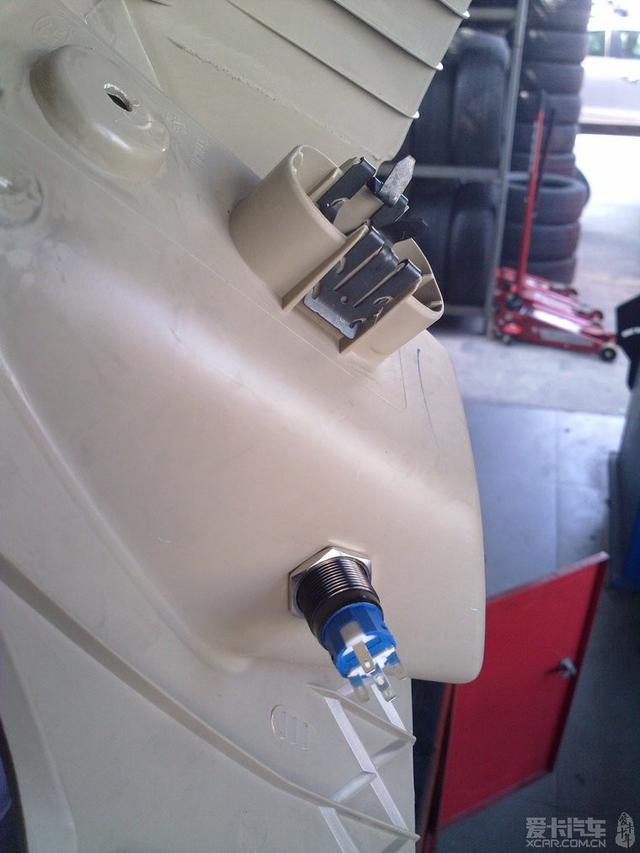

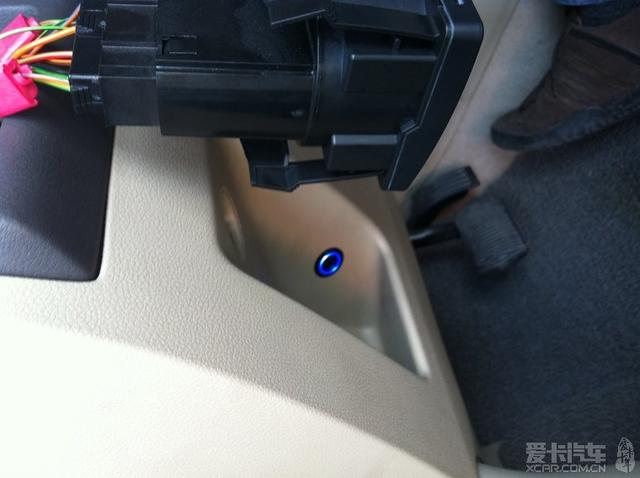

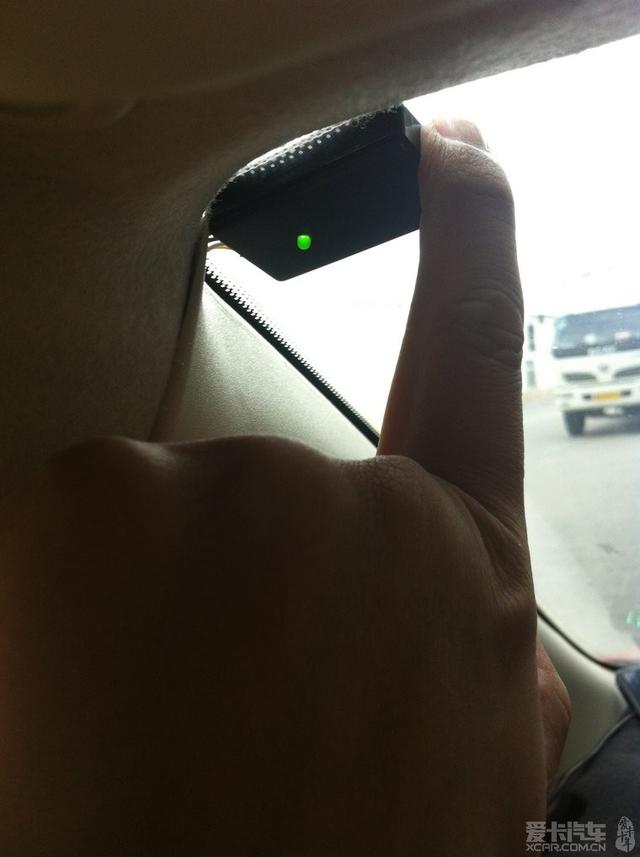

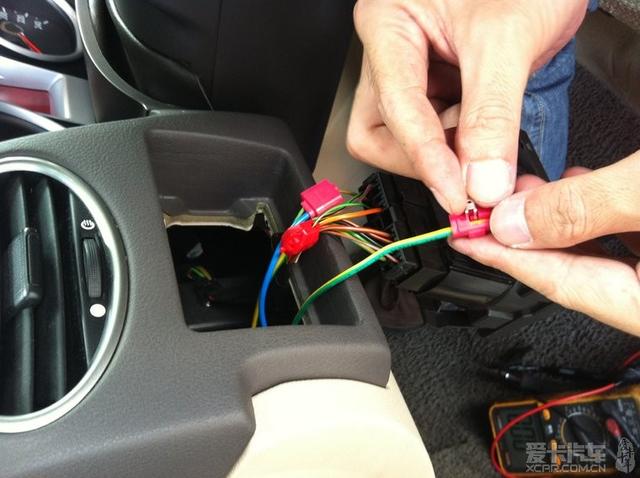

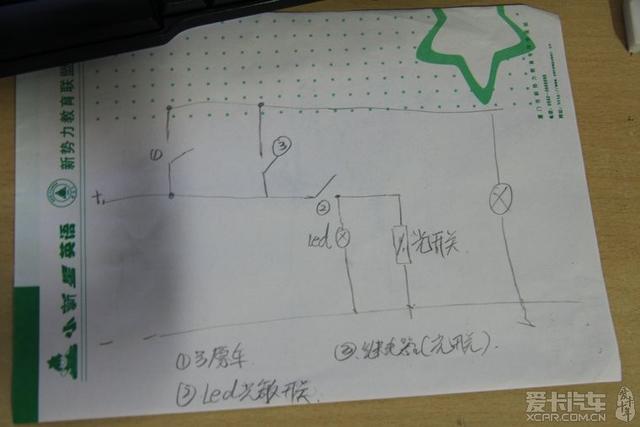

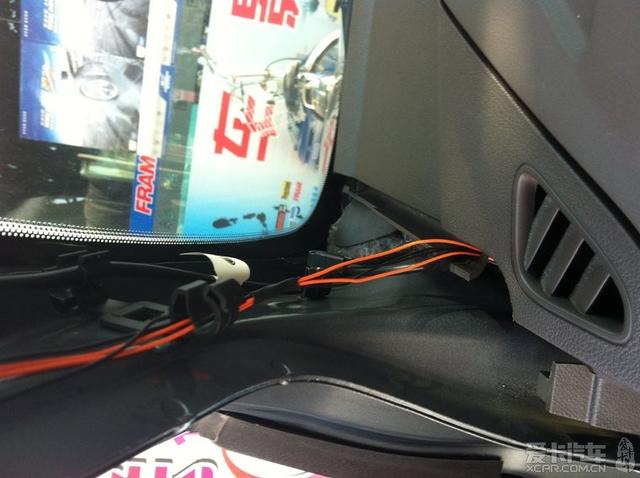

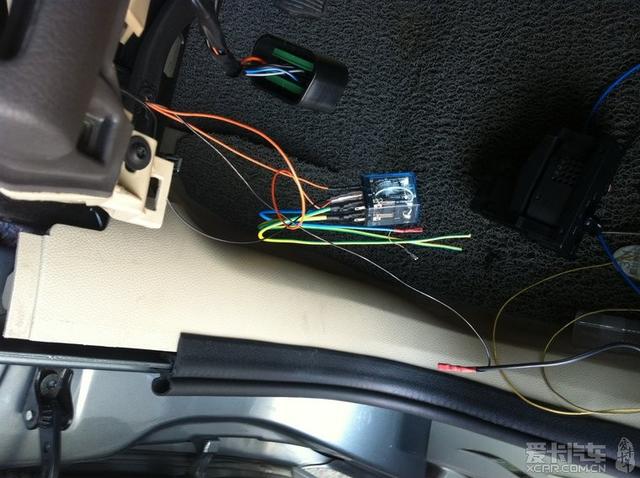

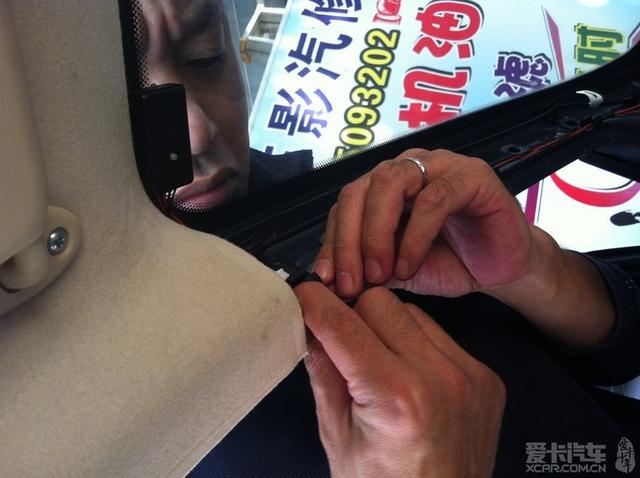

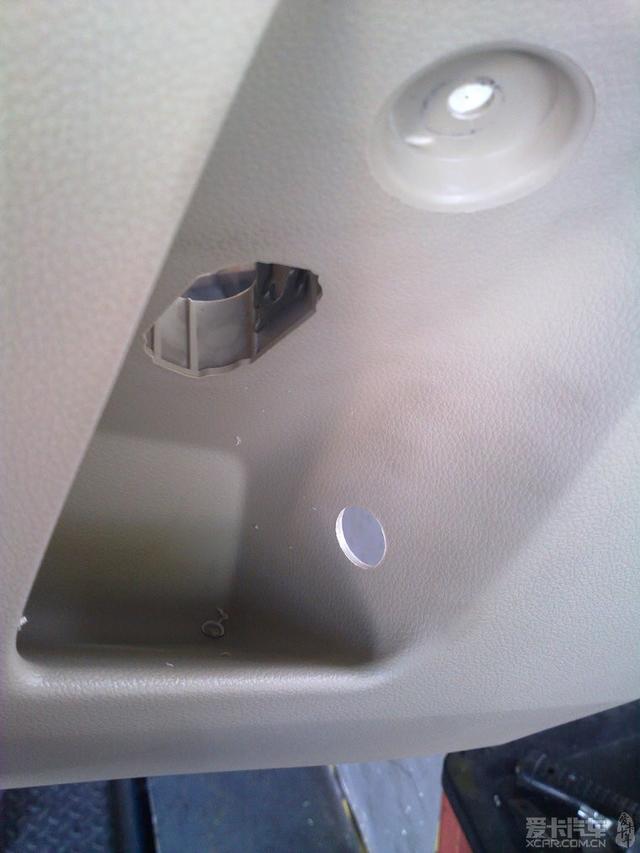

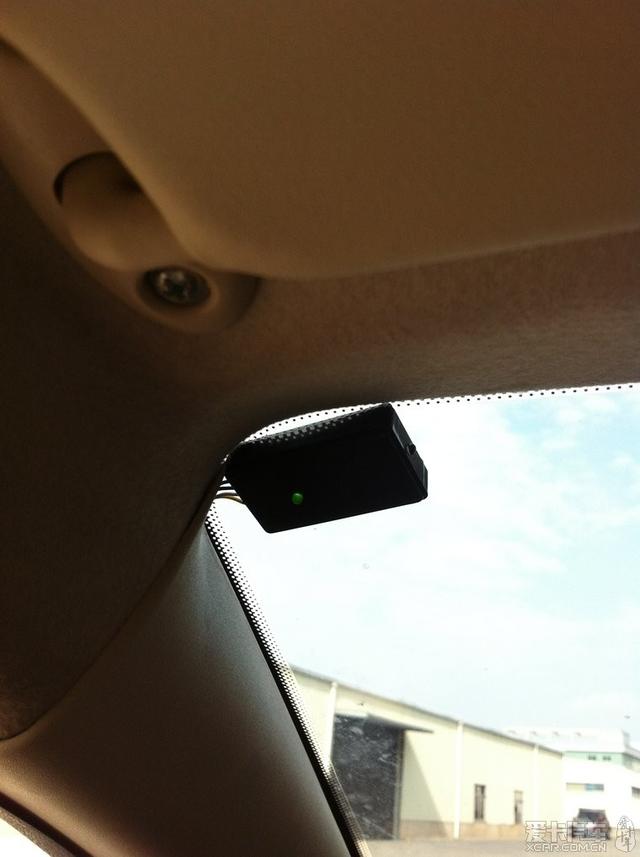

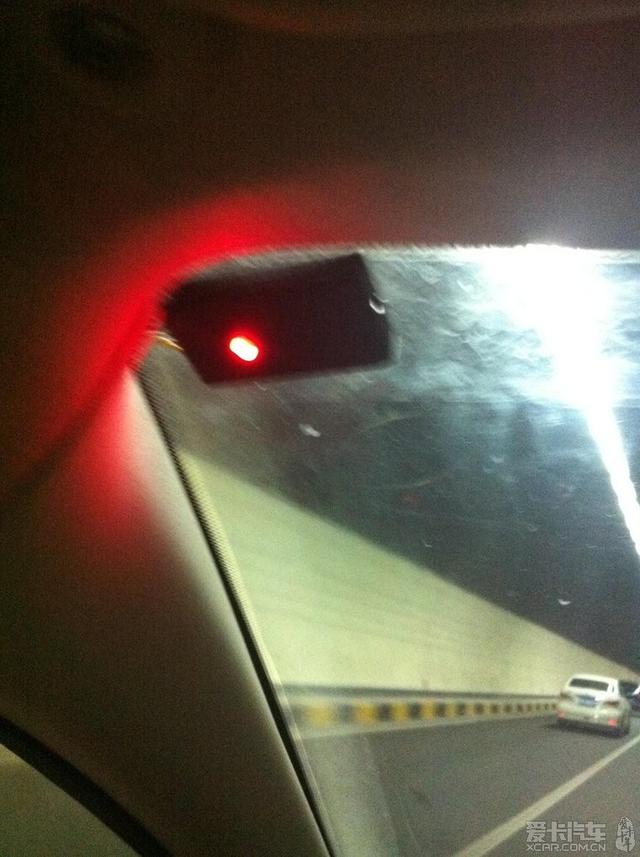

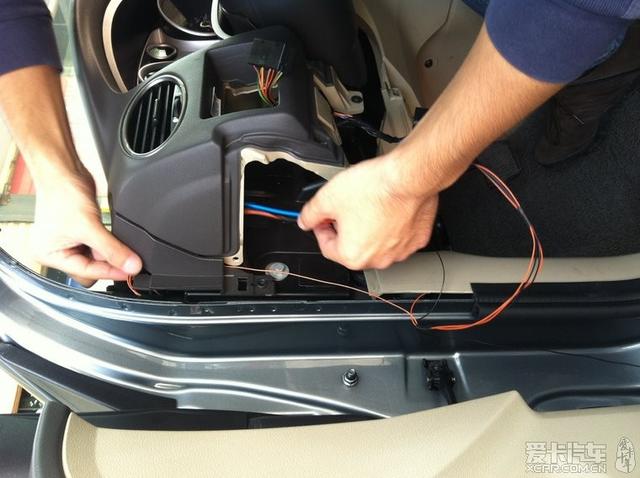

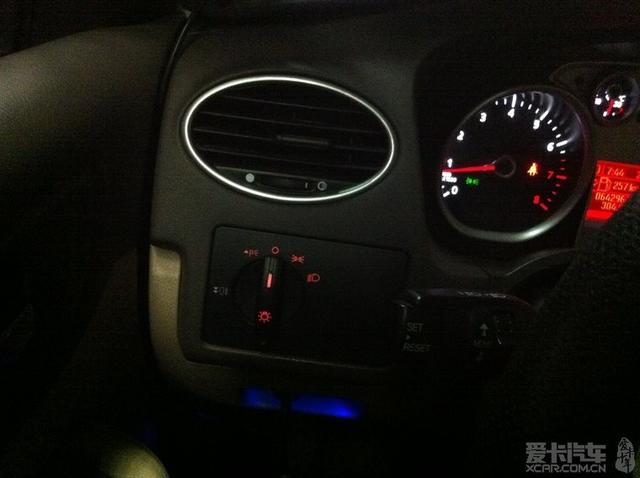

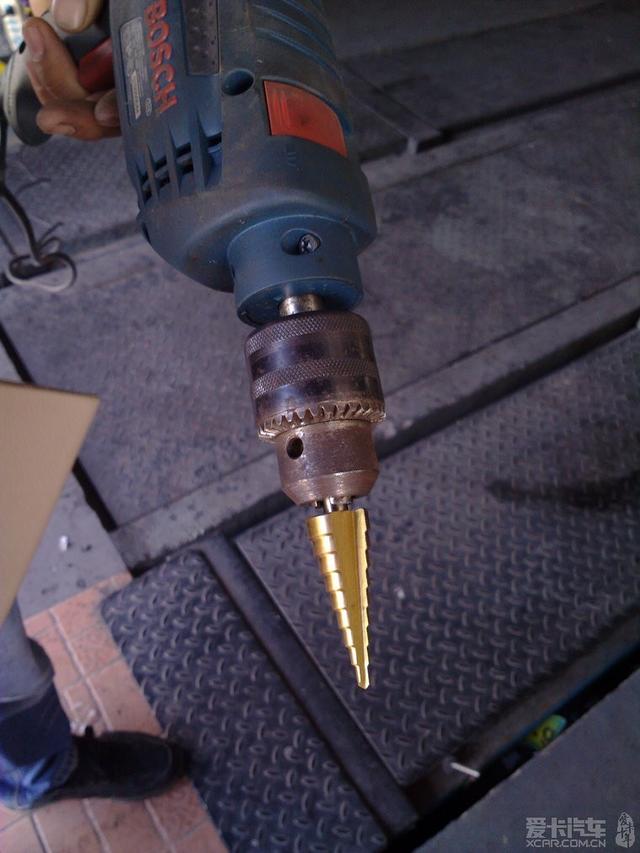

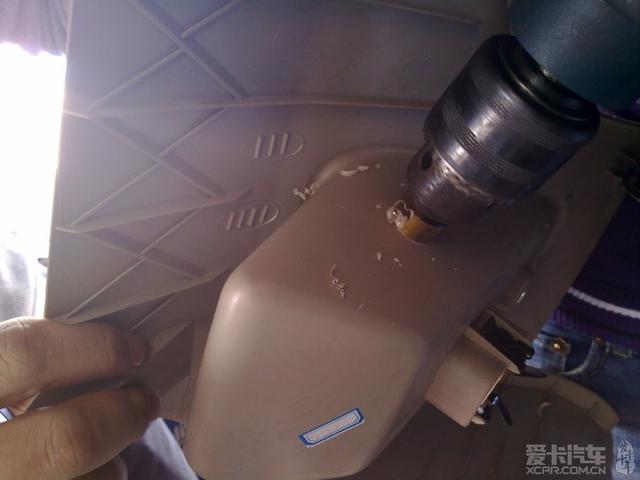

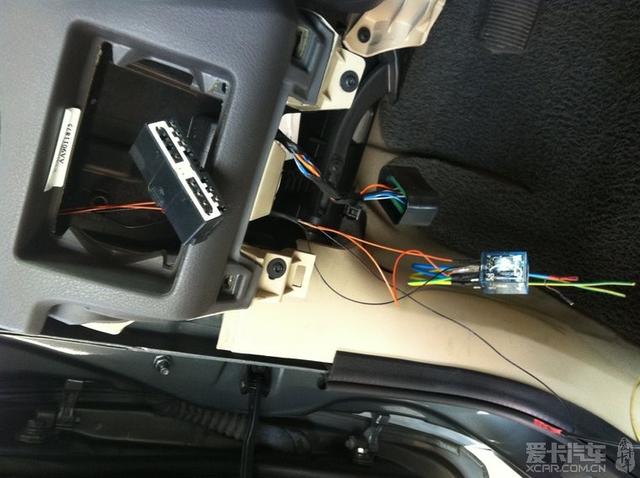

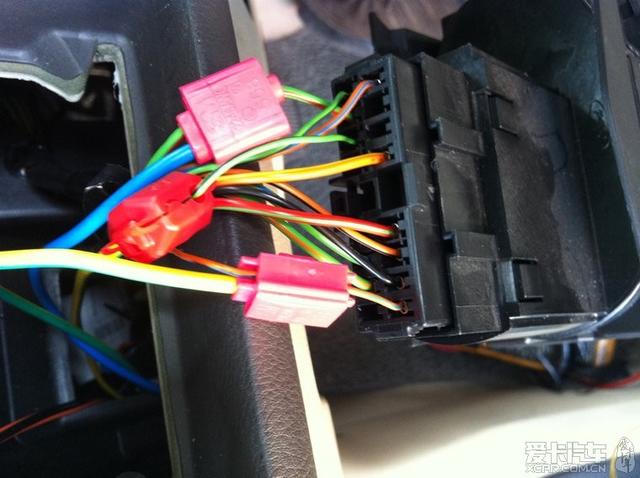

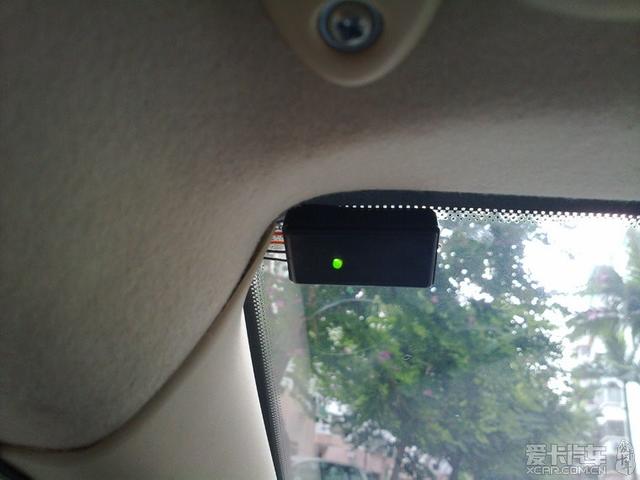

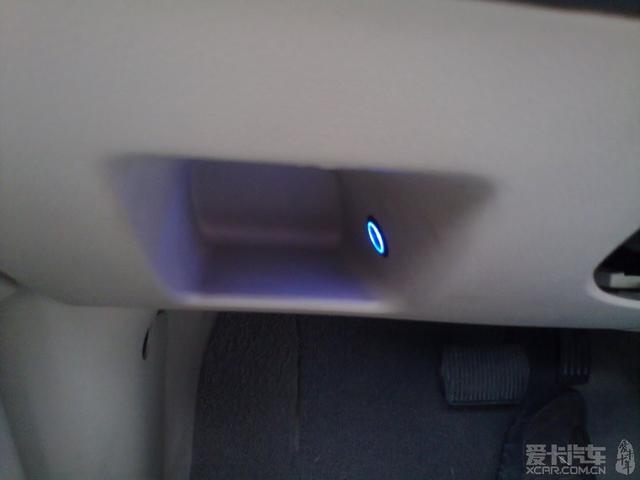

聲明：本帖系轉載于愛卡汽車論壇 作者 lychenshen，版權歸作者以及愛卡汽車所有。 蛋疼無聊中,和一個車友聊天說要不要搞個自動感應大燈,想想也是.好像在論壇上看到過,結果一看所謂的進口原廠的價格上千塊錢.決定自己DIY. 施工地點：一個修車店邊上因為要工具。 電路圖:  效果圖：  這就是效果圖。 工作狀態燈：  剛進隧道5米，就亮燈。靈敏度還是比較高。----紅色的指示燈。  平時不工作的時候是綠色的燈，白天用手指捂住都不會亮起來，但是陰天和隧道保證亮燈，自己還是滿意的。 材料： 光敏開關，TB有現成的不用自己考慮  LED開關：用來通斷光電開關。帶指示燈的。價格也不是很貴。 繼電器 ：2開2閉，一組給示寬燈，一組給近燈用。繼電器只要是12伏DC，雙開雙閉就好，最好是用時間繼電器，可以防止誤操作。 線材 ：這個電路沒有大的功率可以用一般的線。也不存在著機艙熱度。 加工步驟： 按自己的思路把各個部件組裝好。 LED 開關想裝在開關的邊上，結果放棄了沒有地方安裝。最后選擇了：  最后選擇了這里，幸虧當初 線夠長。 拆這個也方便也就一個螺絲，然后直接用手掰出來都是卡頭的  拿出神秘工具，寶塔鉆頭。4-20的孔都能打。        用這個來開孔相當?shù)臉?biāo)準，嚴實合縫。 接下來就是走線的問題。最后商量后線長度夠直接放車頂前玻璃上。   拆掉A柱飾板，直接用手扳，卡頭的。然后用剪刀把卡在A柱上的接頭拔出來就好。     接好線路圖，這次我們是2臺車一起施工，施工的是車友外號--大哥。他負責走線和拆裝。我負責接線。 總的有4條線要接   直接用 破線卡 來裝 比較方便。  現在說名下線的名稱：左上左數2為光開關的12+ 和繼電器開關（進）、左第3條是近燈線（出）、最右下角是示寬燈的線（出）。 搭鐵直接門邊上有個螺絲直接搭鐵。 藍色這條線是進線12DC，這條線是鑰匙到2檔才有電。就是所謂的ACC了。 跟伴我回家功能沒有沖突。伴我回家是2組線進近光燈的燈泡那。  沒問題后直接裝車。  當初沒有想到，把光敏二極管給焊出來，然后把這個盒子給藏到A柱里頭，這樣就超級完美了。現在只能等這個盒子用到報廢，然后再改動了。 到此完畢；總價格不算人工，材料費：50元。相當?shù)膭澦?。DIY講究的就是經濟實用。安全性，沒有大的負載，就是個繼電器，車上繼電器不超過20個相當?shù)陌踩煽俊?br> 下個目標：門燈。
