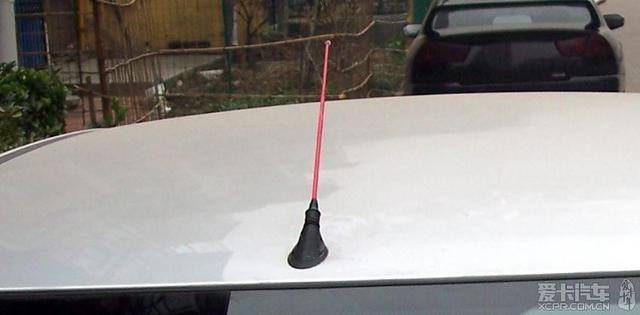

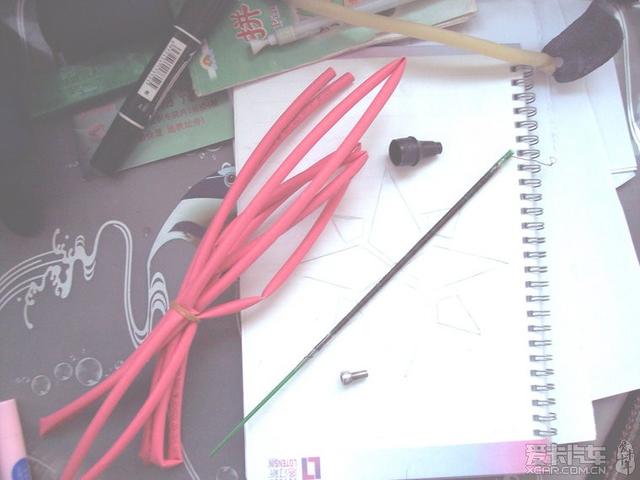

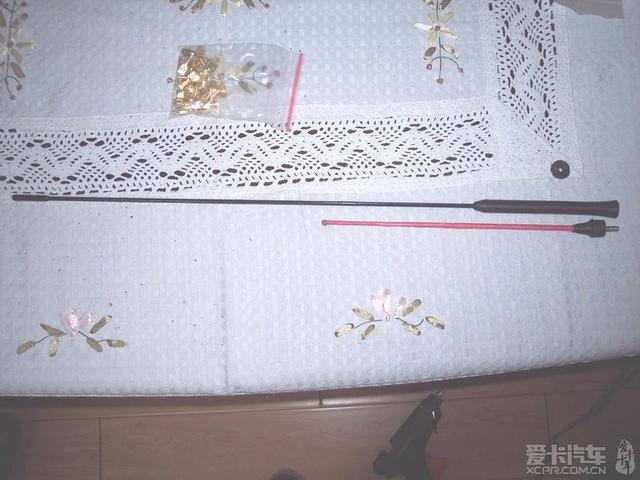

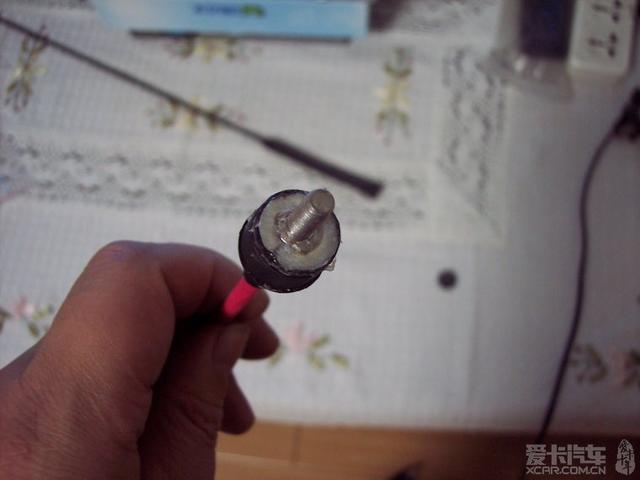

聲明：本帖系轉載于愛卡汽車論壇 作者小樂tj ，版權歸作者以及愛卡汽車所有。 ?？怂箖蓭囋诖蠼稚虾艹Ｒ?jiàn)，但它的天線比較長，個人不太滿意。進而想弄個短點的天線。網上查詢了一下，有如下方案： 1. 換tpye-r的短天線，這個不用換底座，最簡單。 2. 換ST（可能是ts,記不住了）天線，這個要把底座也換了才了好用。 3. 用網線和簽字毛diy。 4. 換用奧迪系列的原裝鯊魚天線，因?yàn)檫@個天線自帶放大器故而效果好。 這三個方案，個人認為第二個最好，但價格貴些，第三個最便宜，第一個好多人說改完后效果不好。第四個方案估計有錢人會考慮。 綜合查詢的結果我才用了第三個方案，但進行了改進。 詳情見下文 1.材料：漁桿用的玻璃鋼配節第一節（3RMB），廢記號筆，AB膠，熱熔膠棒，銅絲（直徑0.5），M5*15不銹鋼螺絲，普通膠帶，熱縮管（0.75RMB），廢自行車內胎（做防水墊用）下圖為部分材料展示  2.加工過程 A。首先計算要用多長的銅絲，其實主要是要知道繞多少圈，這個參數可以參數螺旋天線的制做，具體計算公式網上有，這兒就不多說了，我選用了15厘米長的參數，要繞223圈。 B，從買的玻璃鋼配節的截取合適的長度，我選了20多厘米的長度。然后把銅絲繞了223圈后，把兩端用膠帶將銅絲抽頭固定好，防止散開。 C。將熱縮管截取合適的長度，正好把玻璃鋼做的天線骨架包上且適長3mm左右，然后用打火機烤一下，使其緊縮在繞好銅絲的骨架上。 D. 將記號筆的粗頭端取下來，天線正好能從那個筆尖的位置穿過去，要是天線粗了，可以把那個孔擴大一些，我弄的是正好。 E，配好AB膠后，用它把天線的記號筆的粗頭固定好的同時，把不銹鋼螺絲也固定上。其中螺絲用熱熔膠固定，這一步是最麻煩的，螺絲一定上固定正，天線的銅絲抽頭的長度也要留足，否則前面就白忙活了。 F，將天線抽頭的絕緣漆打掉，在螺絲上繞幾圈使其與螺絲充分接觸。  G，安裝上防水膠墊套上，等固化時的差不了，就可以上車試了。 兩天線對比：  實際情況： 天線在制作時中心頻點選擇了98Mhz,按裝好后，實測比原配天線少收了3個臺，但手調到對應頻率還是能正常收聽，信號強的臺沒有影響。 天線的長度還能再去一些因?yàn)樯隙藳](méi)有銅絲纏繞。由于比原裝天線少收了臺，說明天線的增益不如原天線，原因個人估計是天線架非等徑，及手工纏繞銅絲，間距不均勻，銅絲細。 要說明的是，銅絲采用的是漆包線，弄不到的話可以找好一些的網線代替（一定得是銅絲的網線）。 裝車的圖回頭再上吧。另最后一個圖中的，小塑料袋中接插件準備弄閱讀燈取電，及后排閱讀燈時用上，這樣就不用在閱讀燈上焊線，隨時可以改回來，做到無損。當然頂棚破洞安燈不算啊。誰知道自已安裝后排閱讀燈后，整車電路還有保么？ 量新上一個裝車的圖，  然后自己改的一個車機家用，音箱，機頭外殼自己做的，索8的機頭，所有功能實現，USB，AUX，CD，收音機，天線采用雙棱形天線，正好隱藏在機頭外殼里。  聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
