7、這些是贈品，實習貼對我沒用，十年證老手了

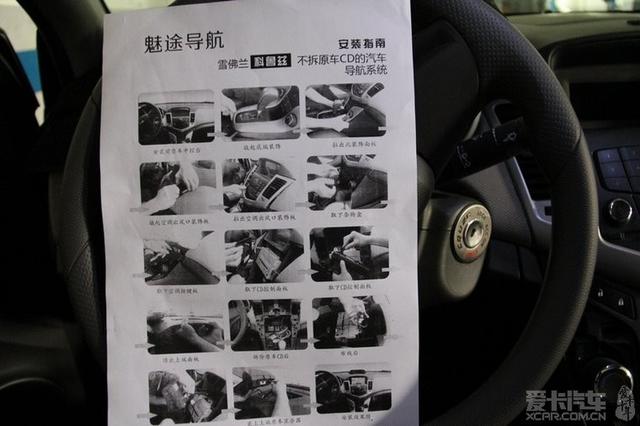

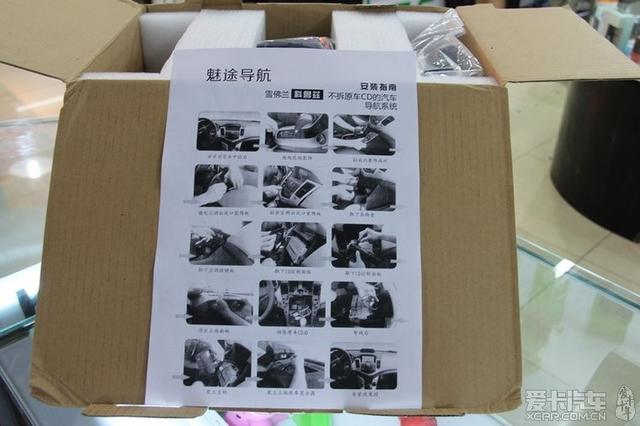

8、商家配的安裝指南

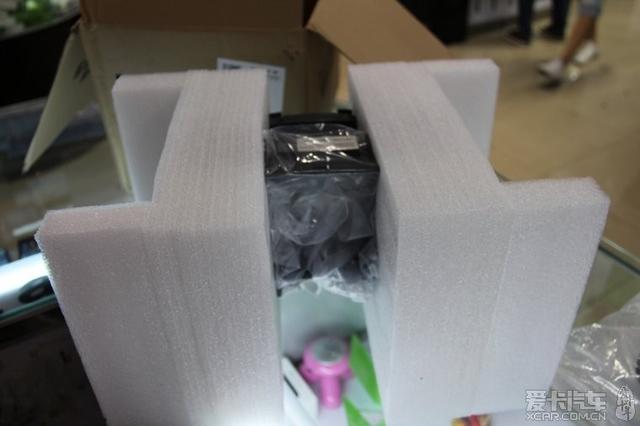

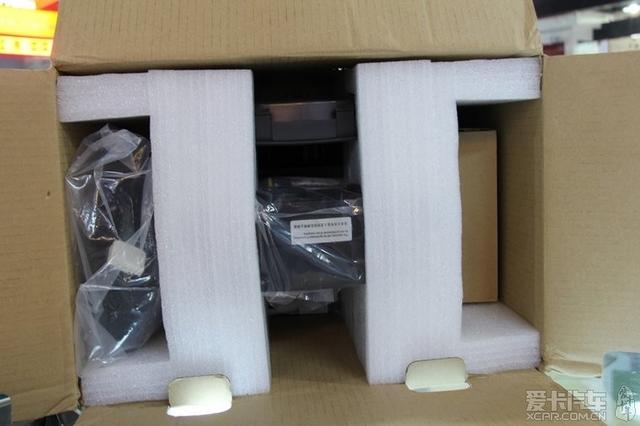

9、防震泡沫保護很到位

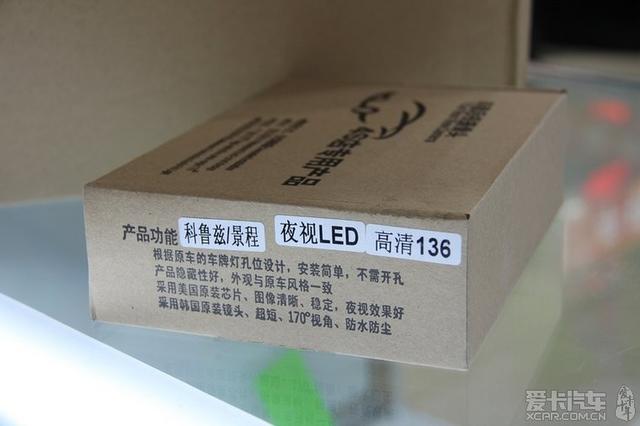

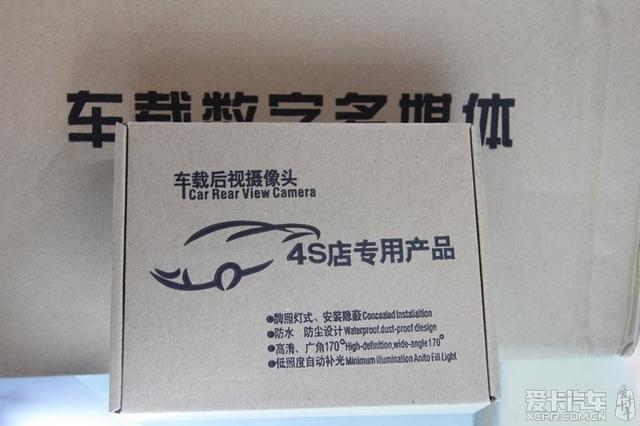

10、這是套裝里配的夜視攝像頭


11、獨立包裝


12、高清夜視的哦

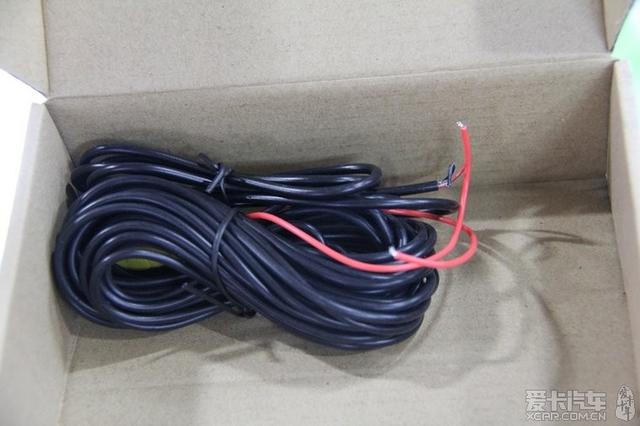

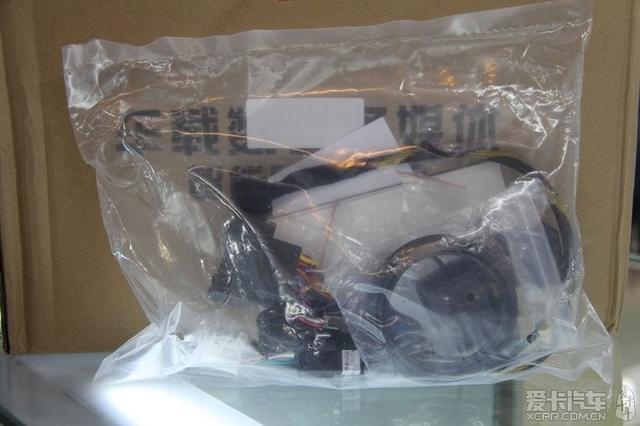

13、這是配的線束

14、這袋子里裝的是導航配的線，直接對插，不用破原車線的

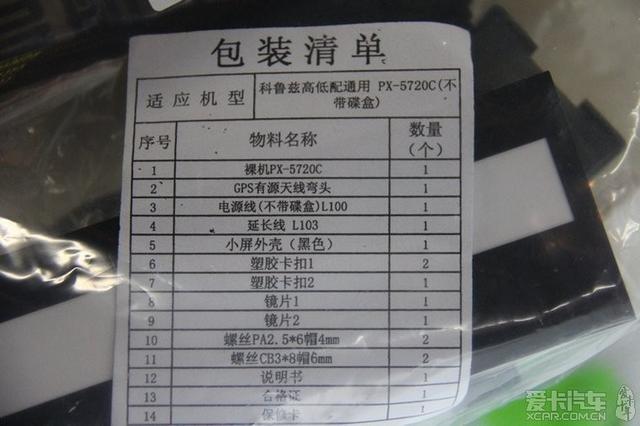

15、包裝清單

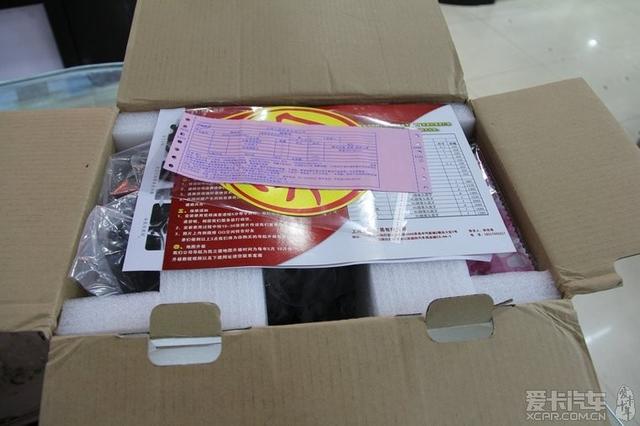

16、打開來看看有沒損壞。。。嘻嘻

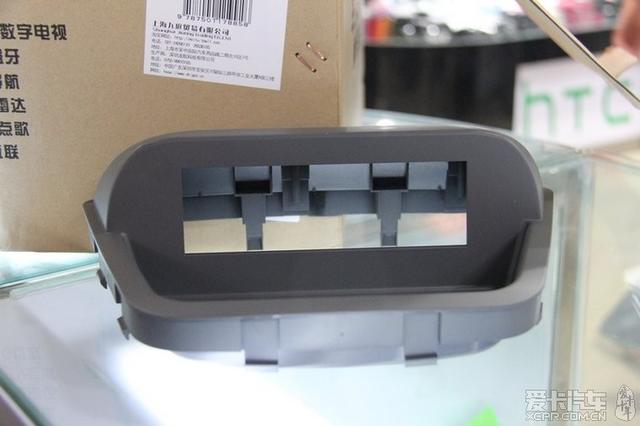

17、因?yàn)槲乙氖潜Ａ粼囆畔⑵粒@是配的殼，改裝到原車中控臺中間置物盒位置

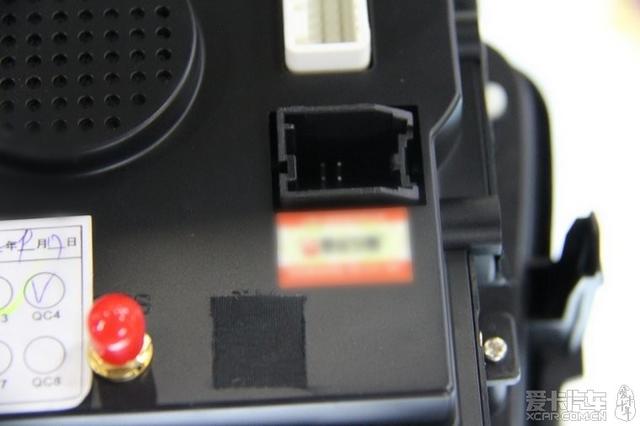

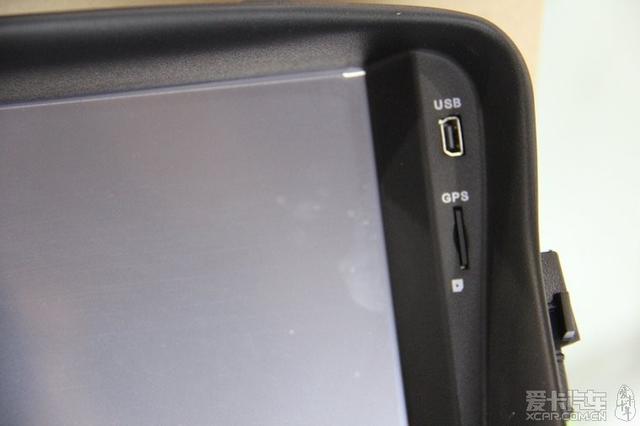

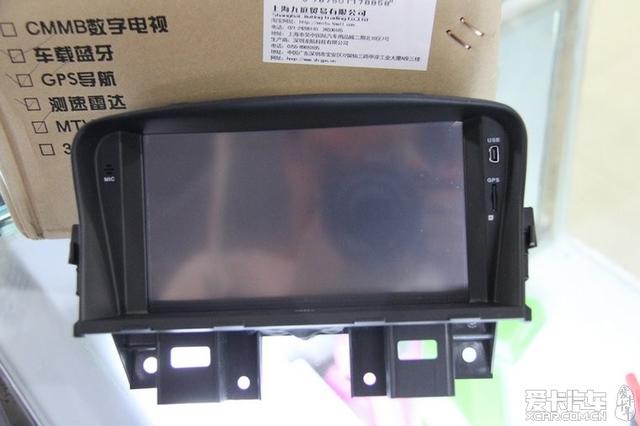

18、這是主機了，7寸屏





因?yàn)槲屹I的是不帶TV的，所以這個口被封起來了

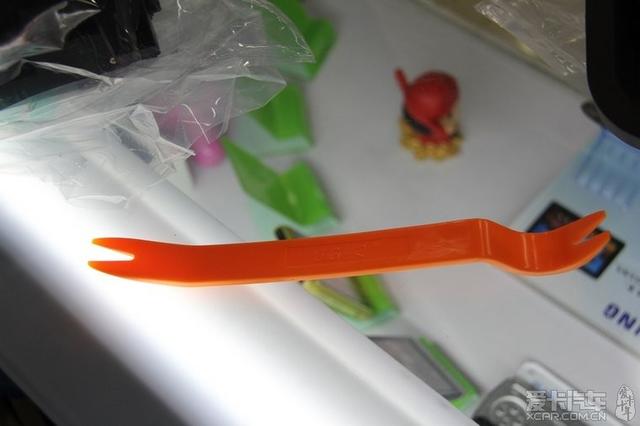

19、這是配送的撬棍

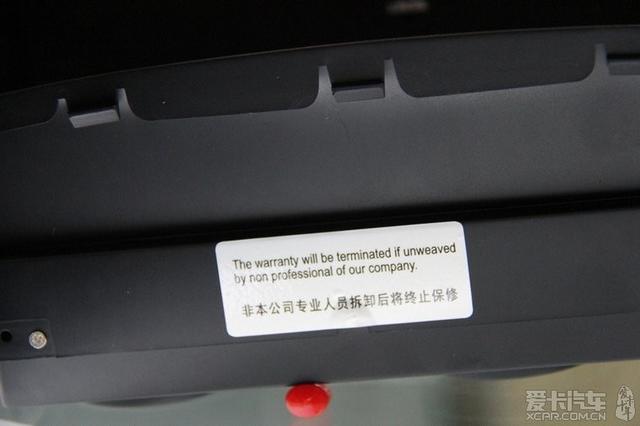

20、導航的保修卡，合格證以及使用說明

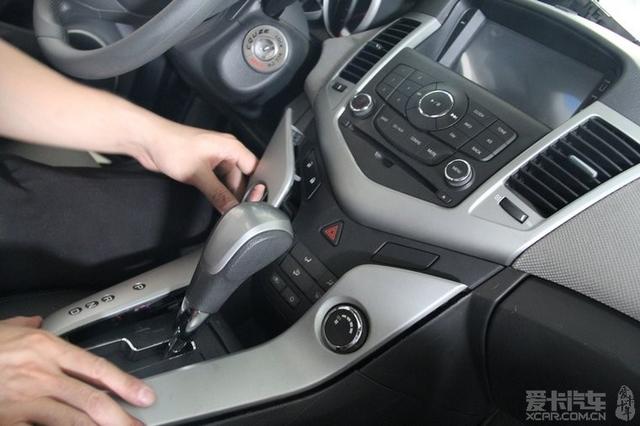

21、第二天約好朋友去他那安裝，以下是安排的過程圖。。。開拆

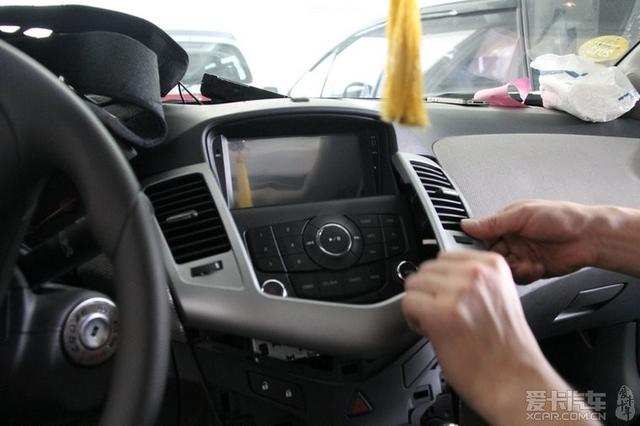

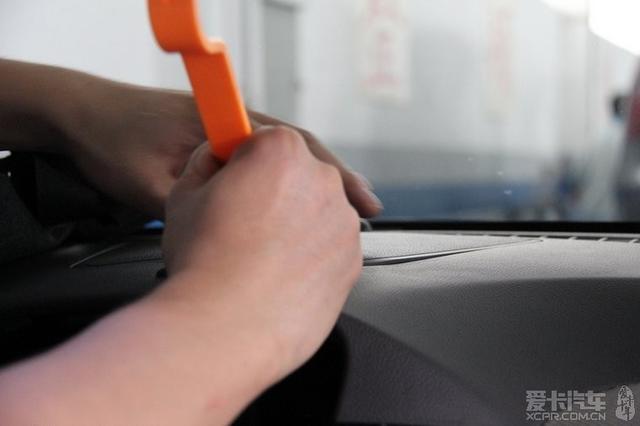

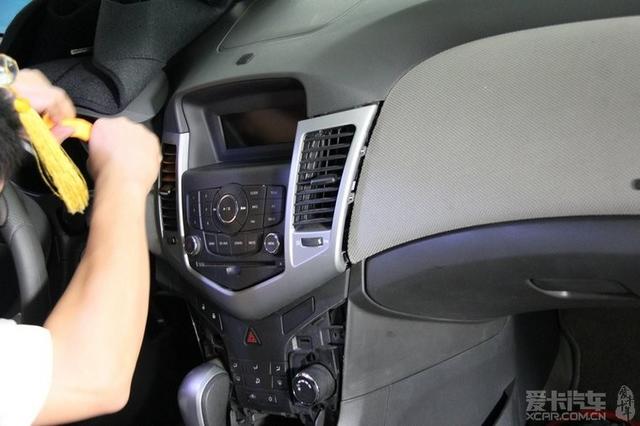

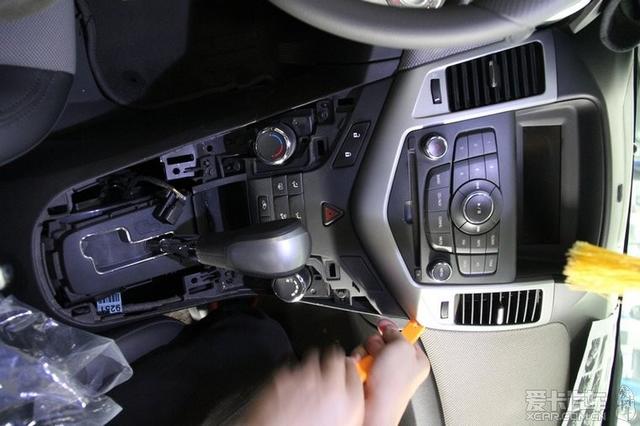

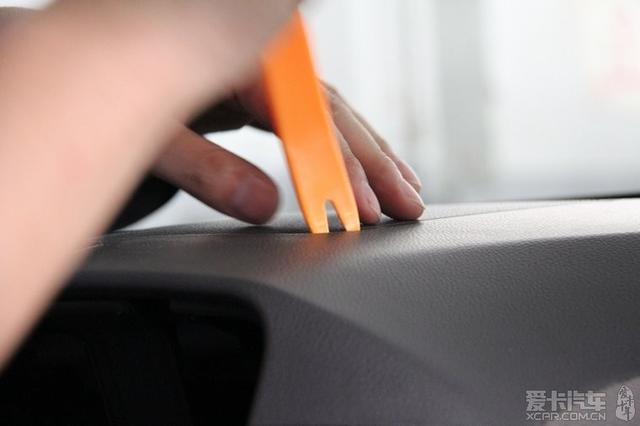

拆空調出風口，這個要小心點，原車很緊，一圈都是卡扣



我朋友是不用看這說明圖了，就我在旁邊看看。。。

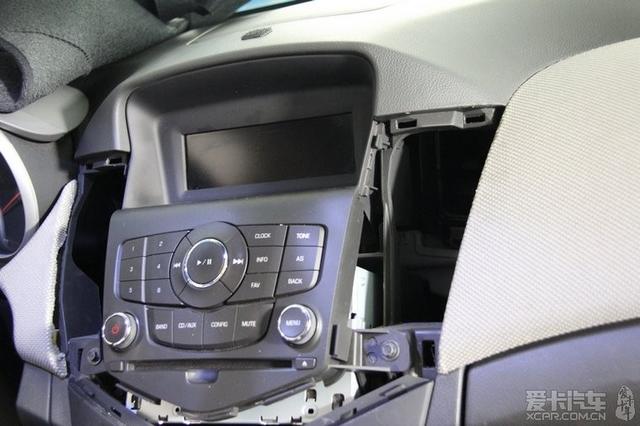

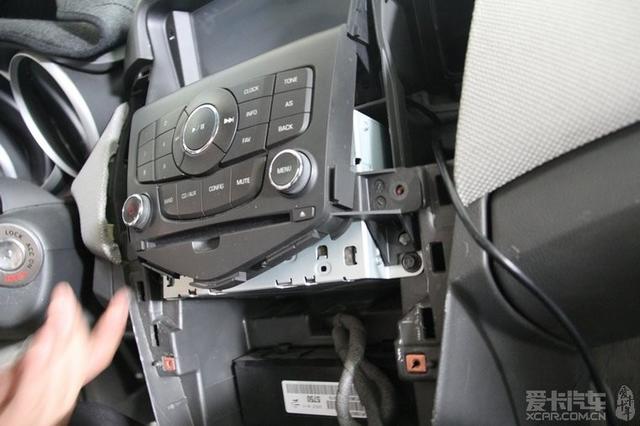

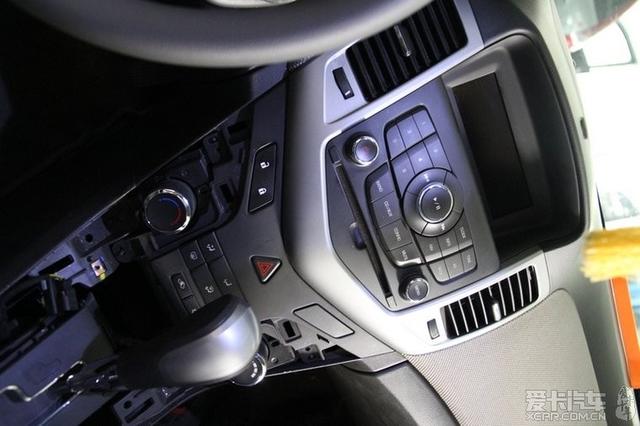

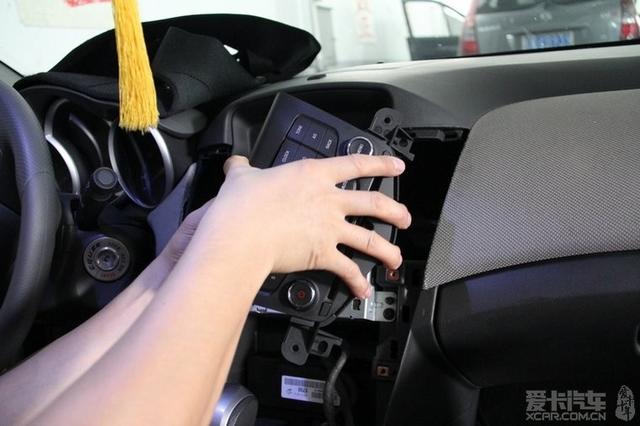

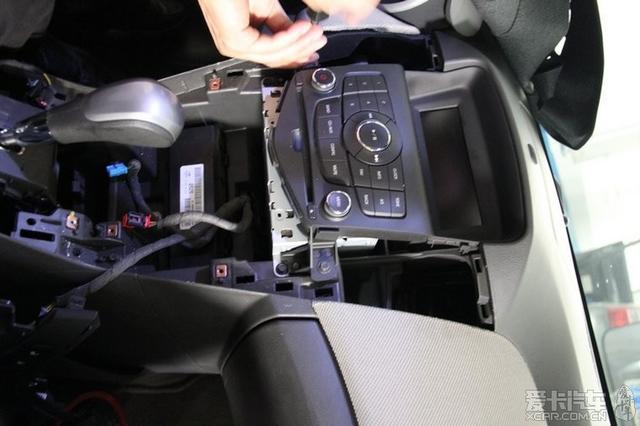

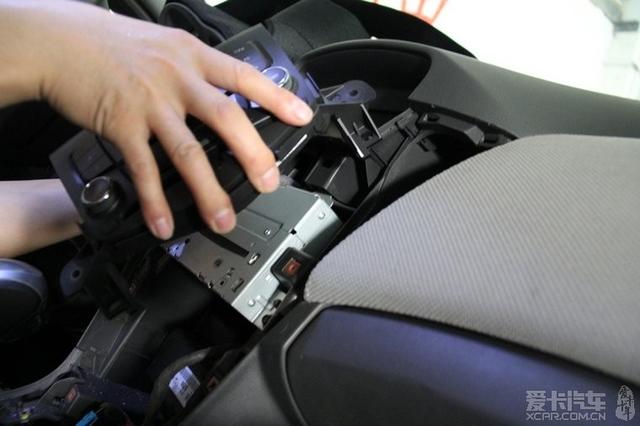

拆下原車音響控制面板

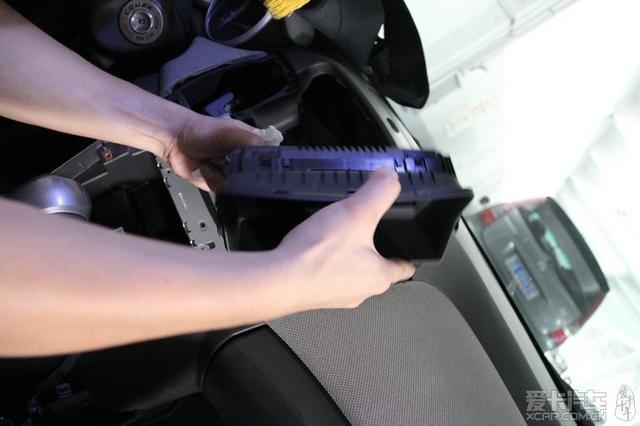

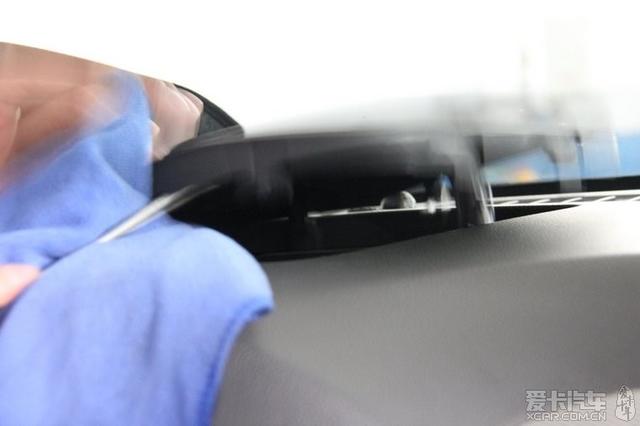

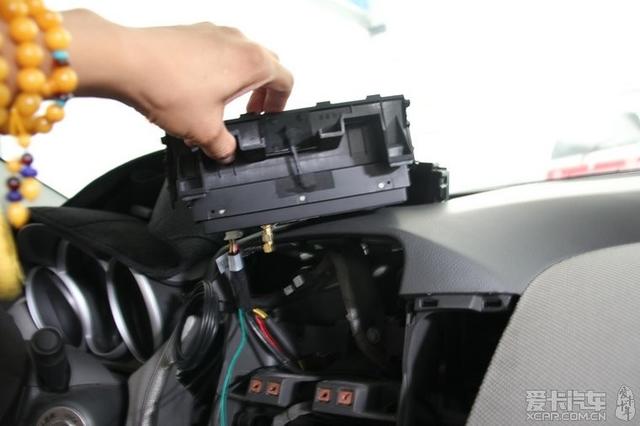

接下來拆原車信息小屏了





這里是拆中控臺中央的置物盒，高配車是有的，我車上就一個蓋子，要撬。。。

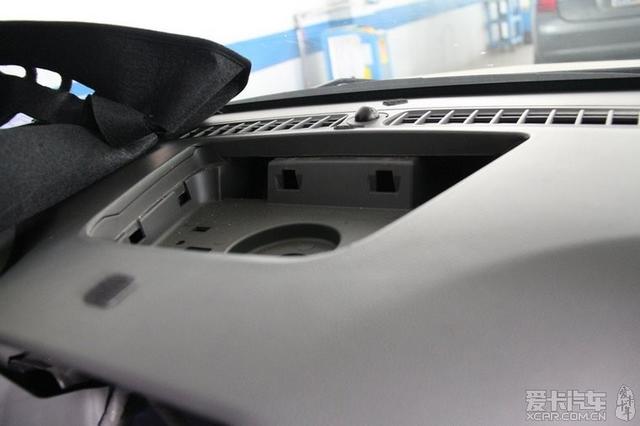

拆掉就是這樣子的。底下的圓型位，剛好我放了導航的外置天線在這里

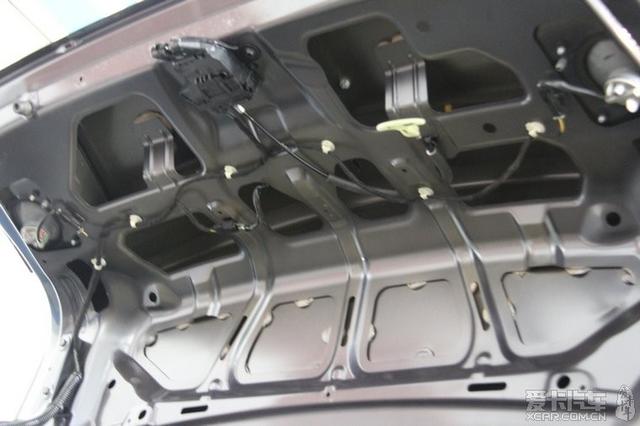

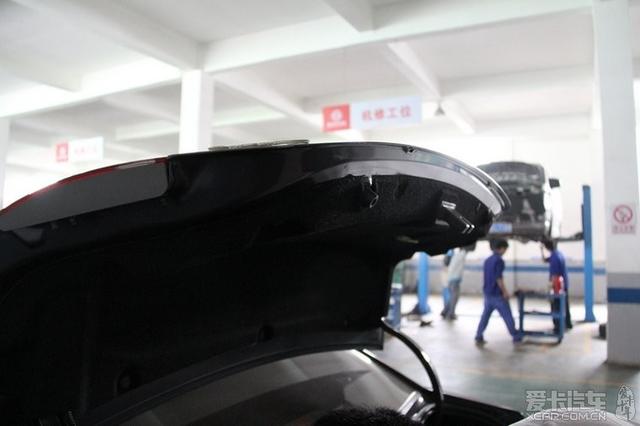

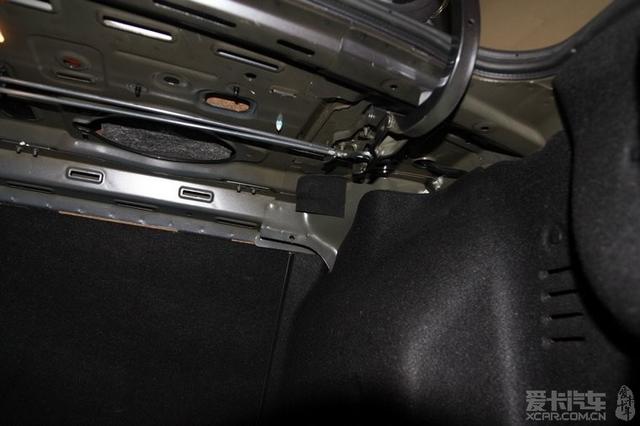

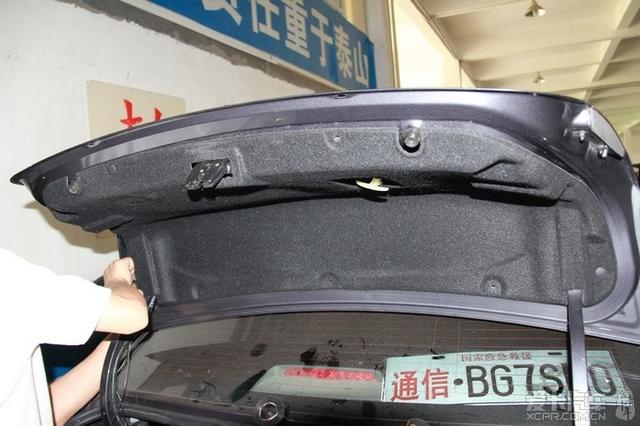

22、中控那邊拆完之后。。。接著就拆尾箱，先固定好后視攝像頭再布線

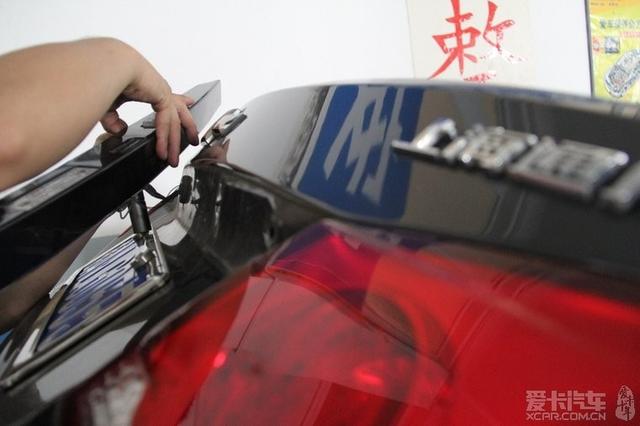

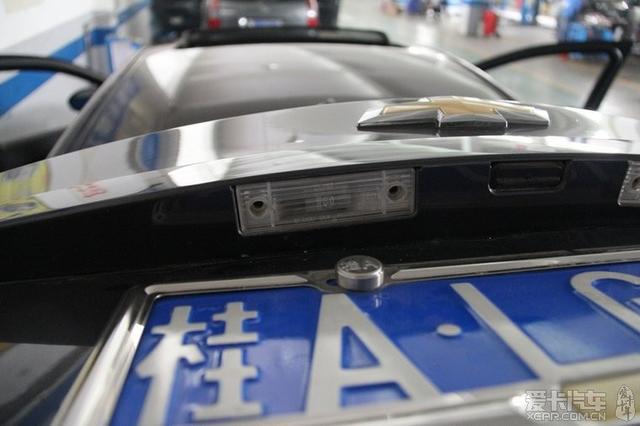

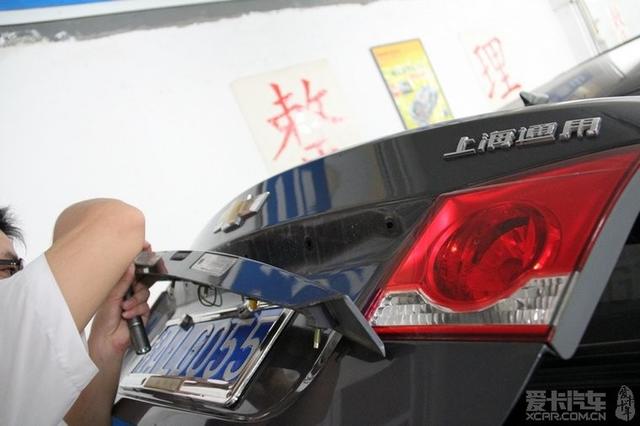

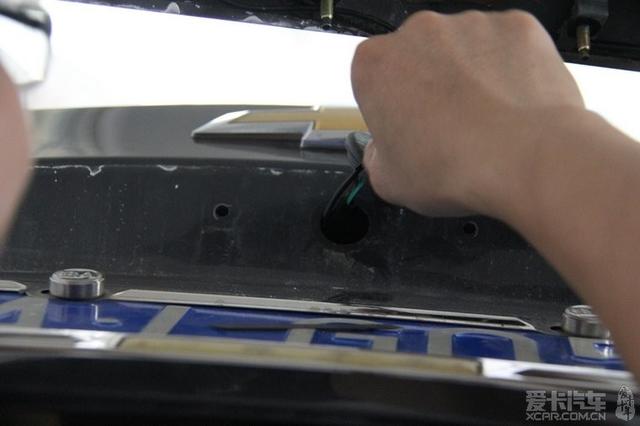

拆掉原車左邊牌照燈，我選擇把攝像頭裝在這兒，這樣就不用打孔了

唉。。。想這么簡單的裝上，不行喲，看看里面，有兩顆釘

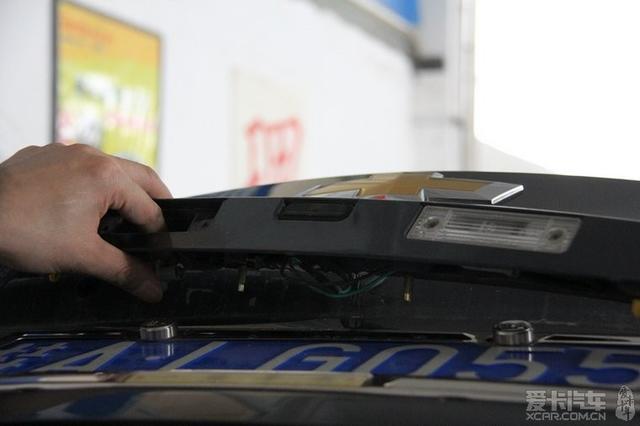

整條拆出來

看清楚，這兩條釘很長，要先擰掉鏍絲才可以取下來

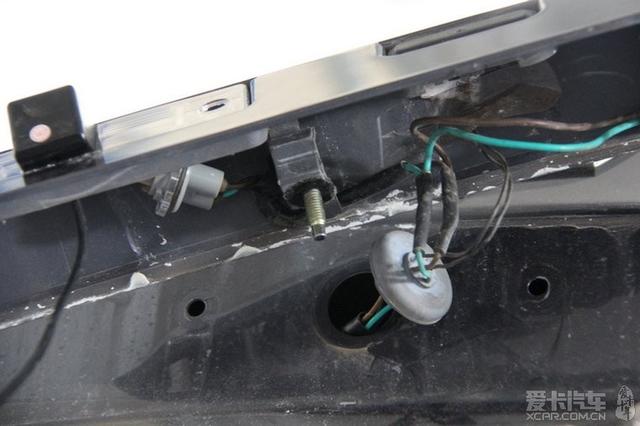

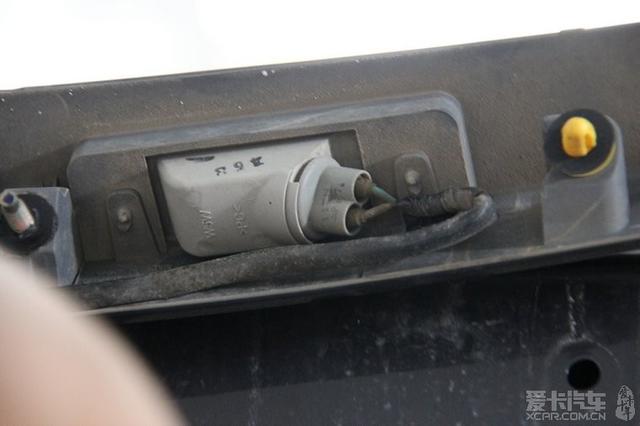

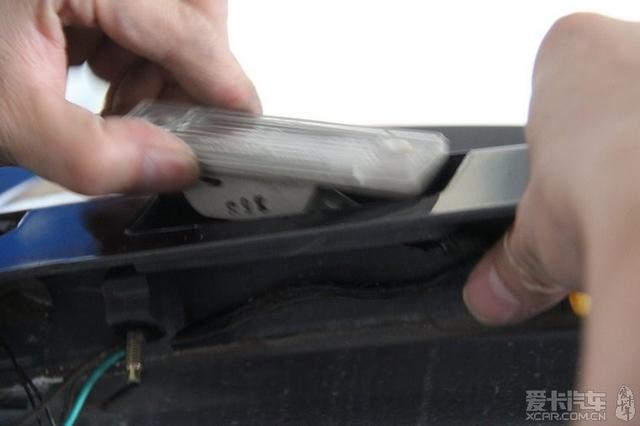

摘下這個燈泡，取掉那塊燈罩板

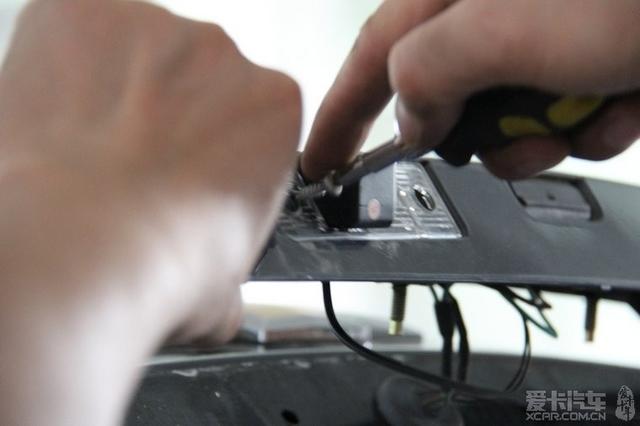

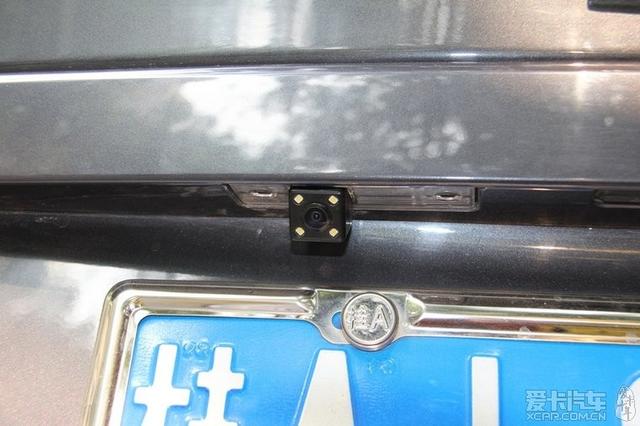

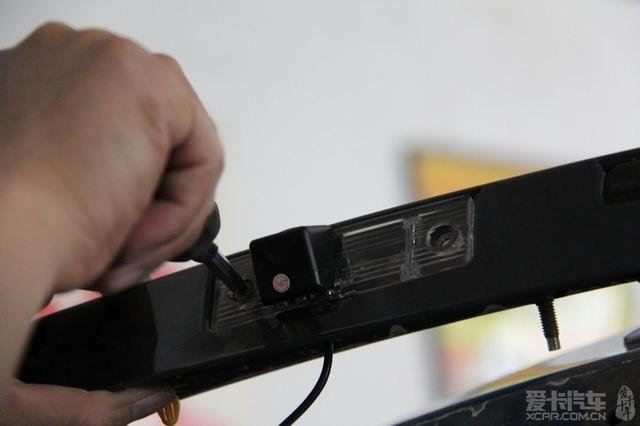

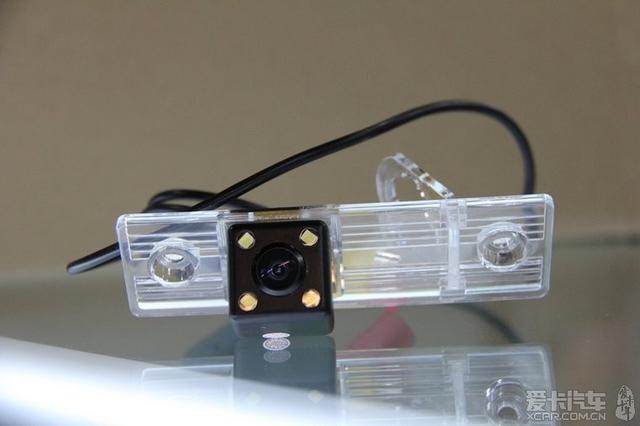

裝好攝像頭

固定好

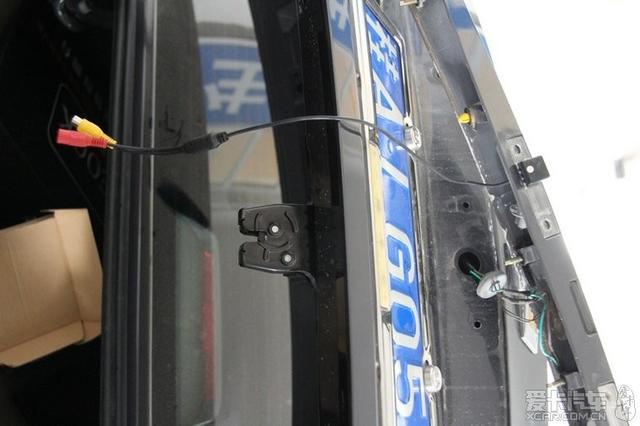

視頻線要從這兒過，原車位


在這塊塑料上用刀片開個口，視頻線就可以插進去了。

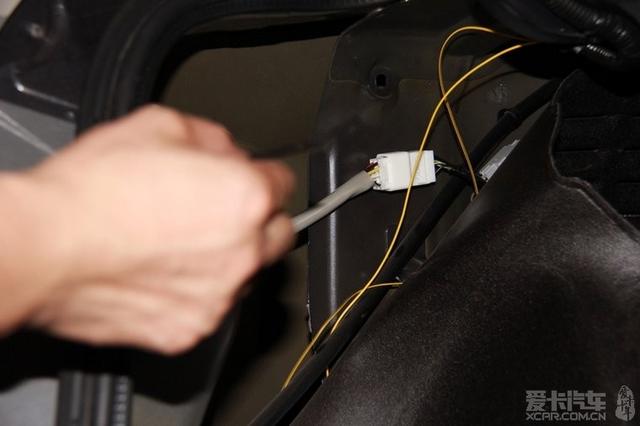

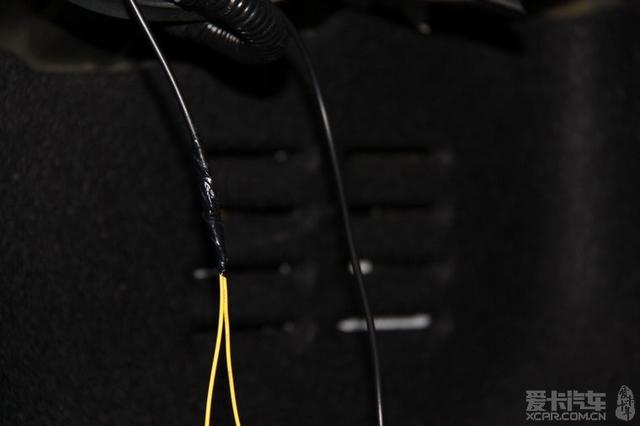

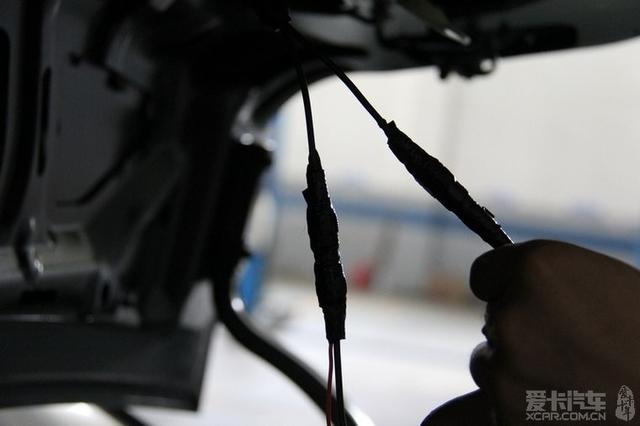

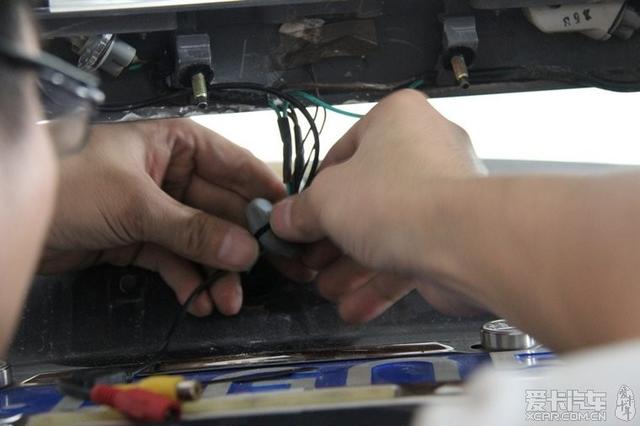

把視頻線連接好，并用膠布包起，以免日后“車震”時松動

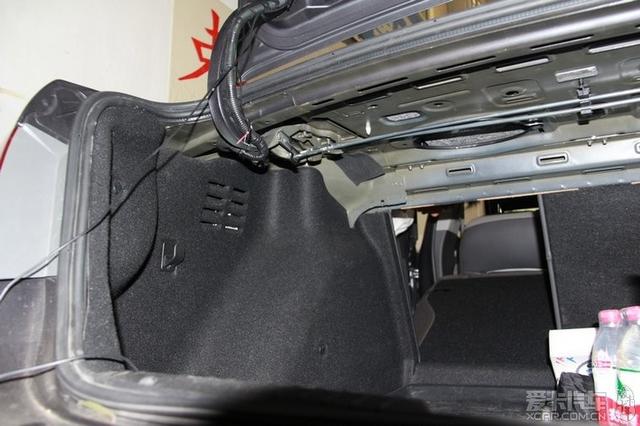

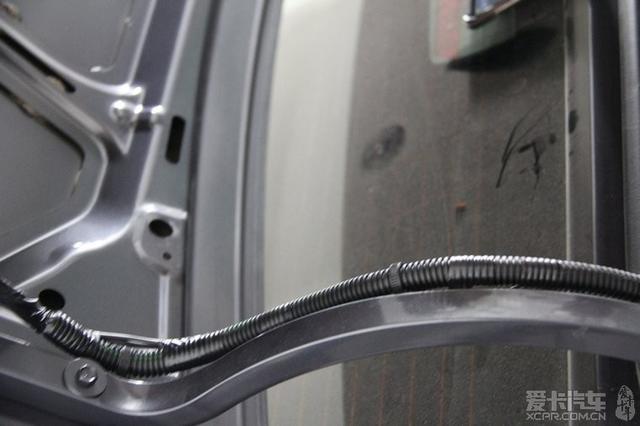

全都跟原車線位走線

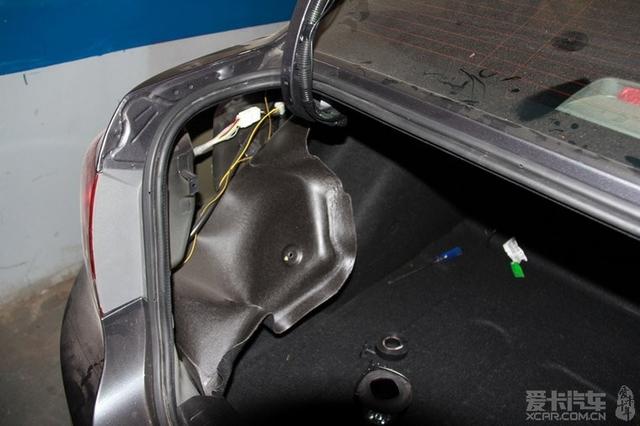

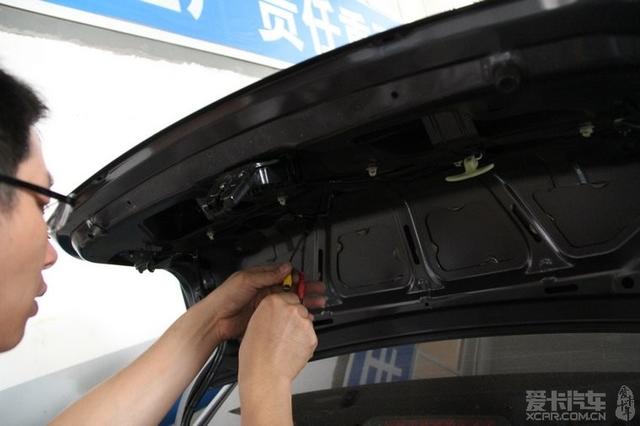

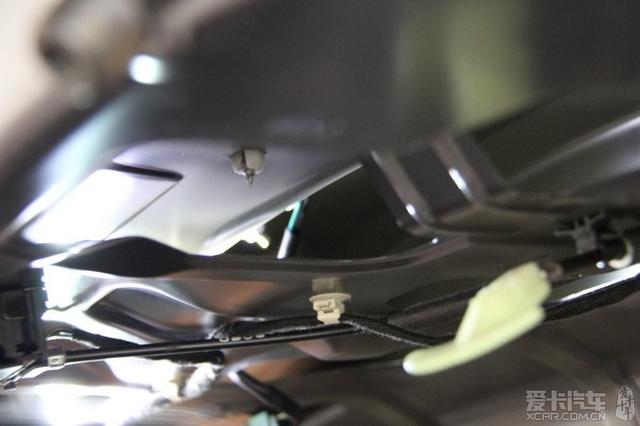

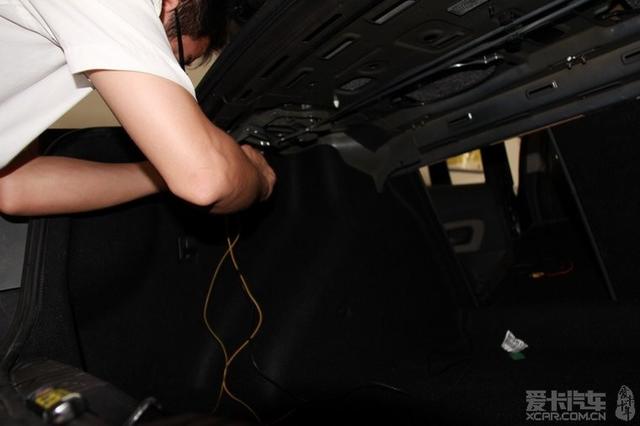

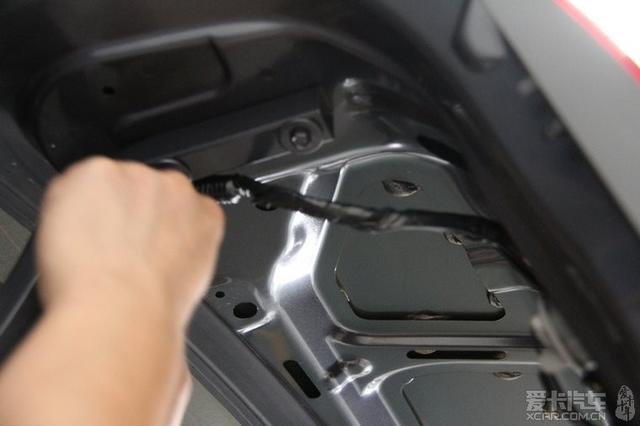

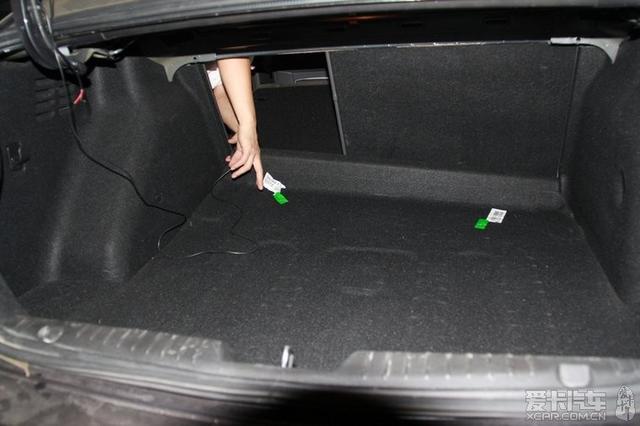

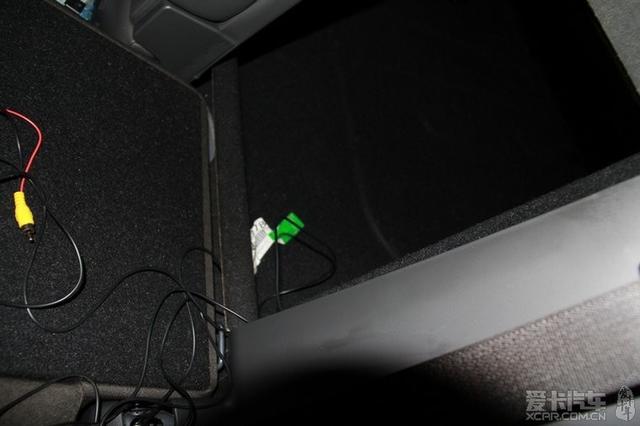

把線跟原車尾箱線路固定好之后，就要走線到中控了，朋友幫我走左邊內飾板后面過去的

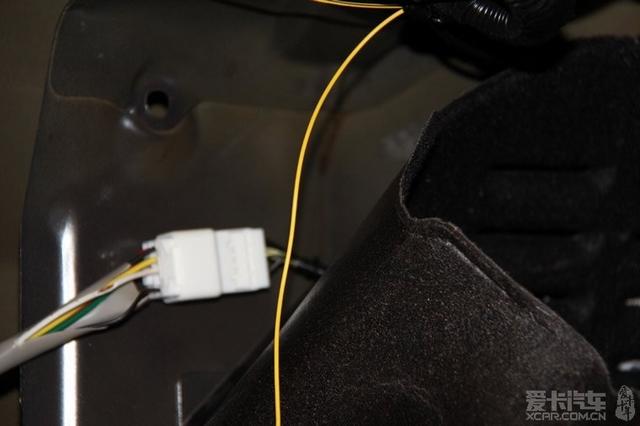

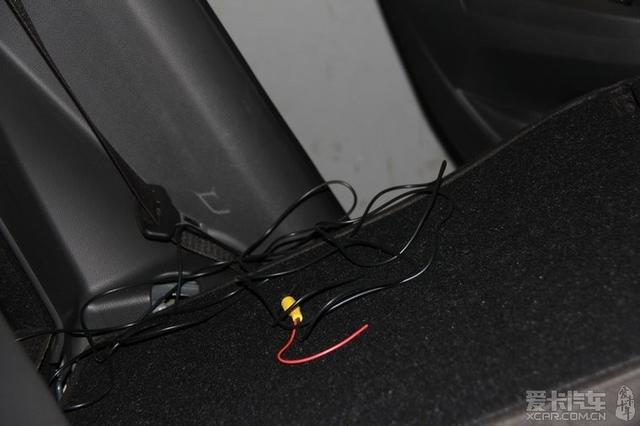

攝像頭取電從這個位置取，接剎車燈的線

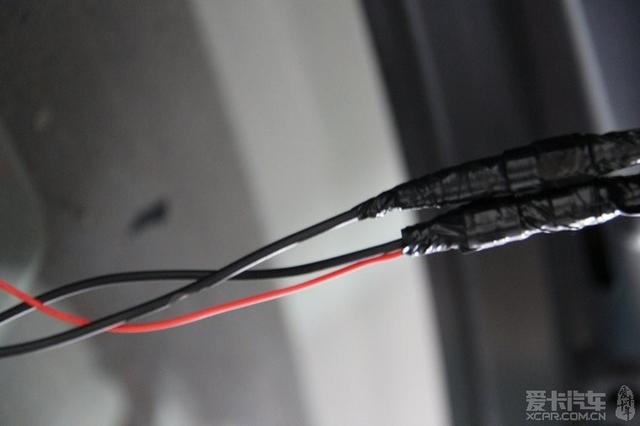

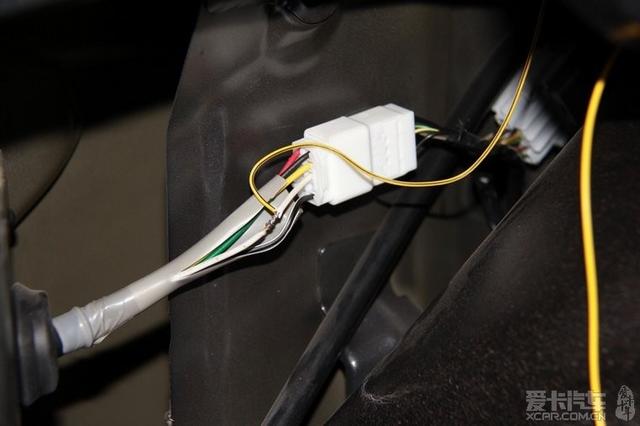

接到剎車燈線上取電，記得要膠布包好哈。。。。

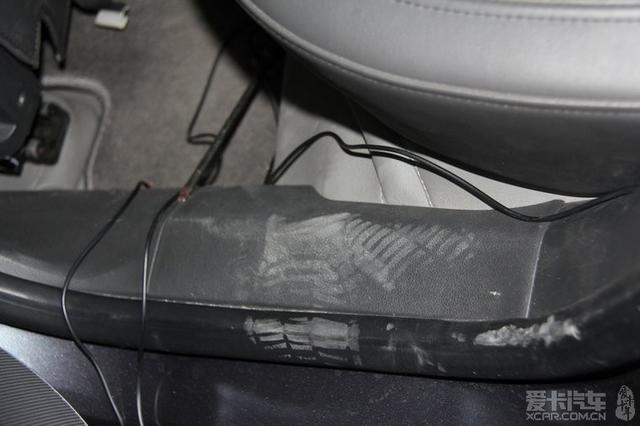

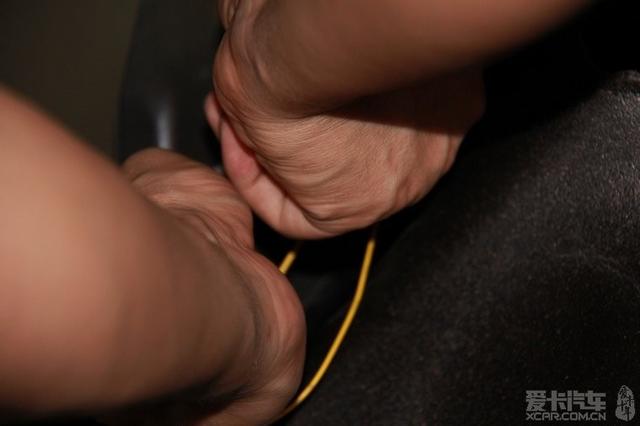

然后就過線，沿著左邊門過到中控

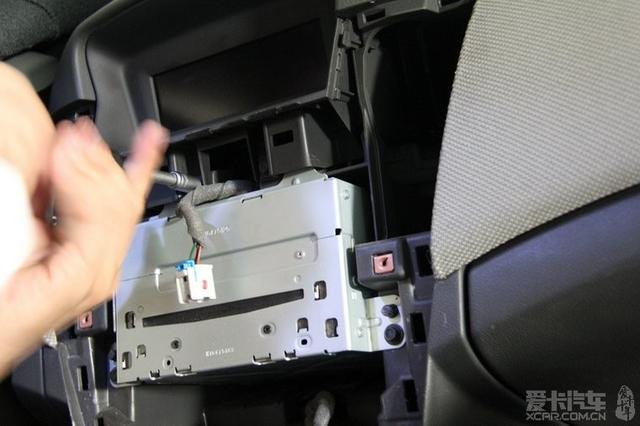

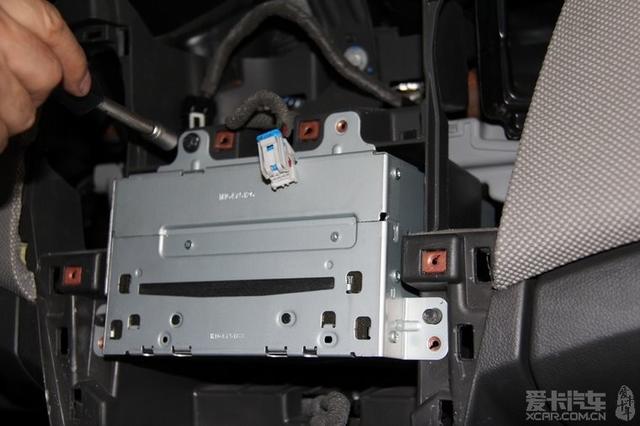

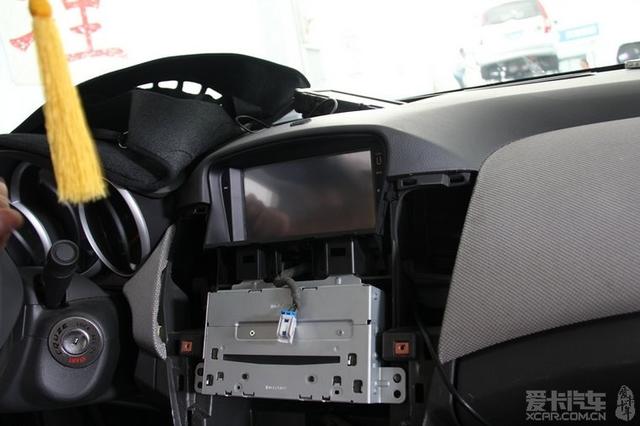

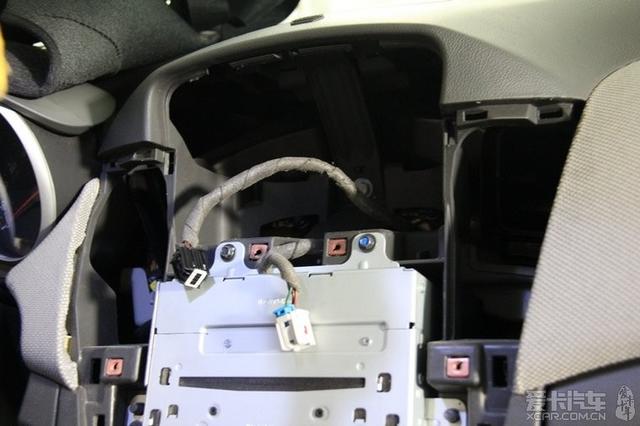

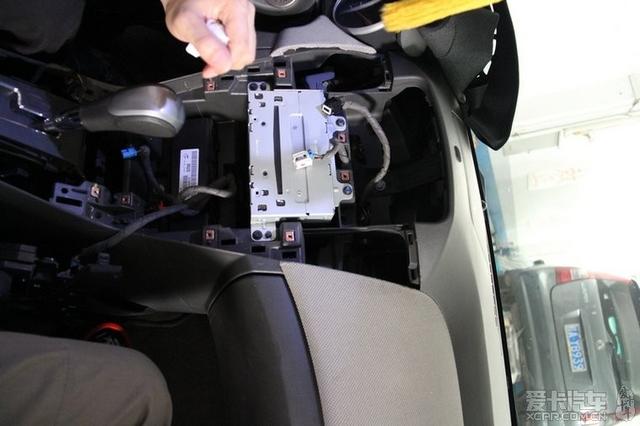

喲。。。原車CD忘了拆出來了。。。拆拆拆

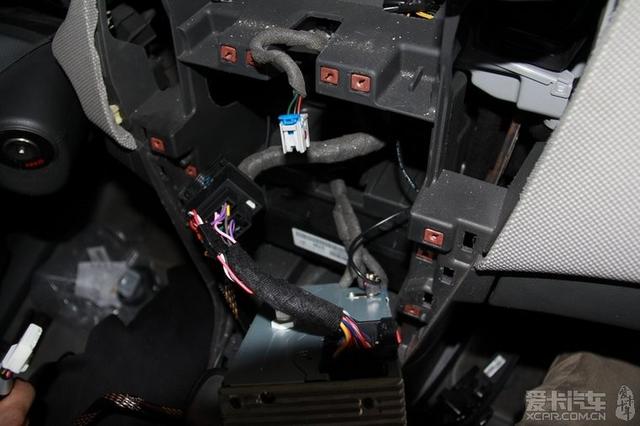

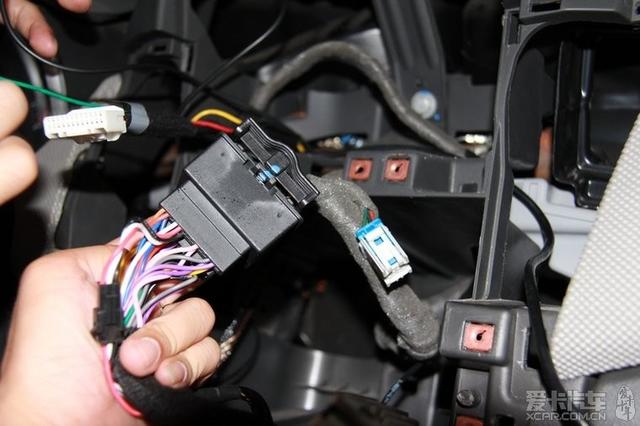

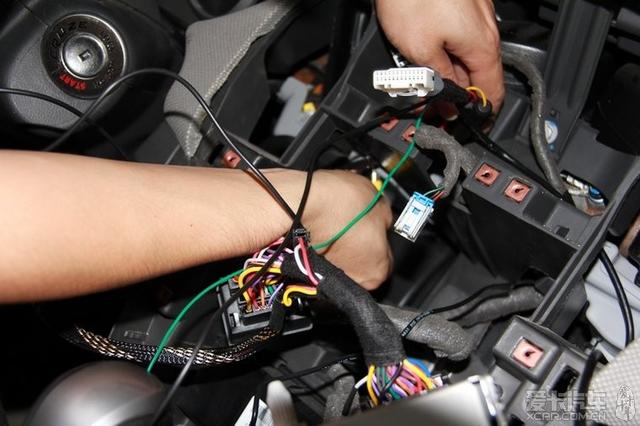

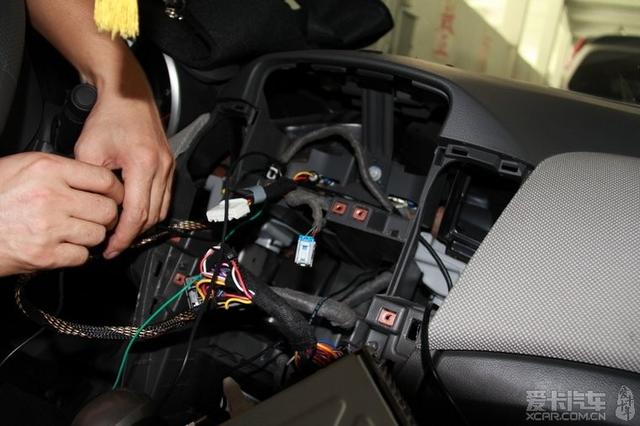

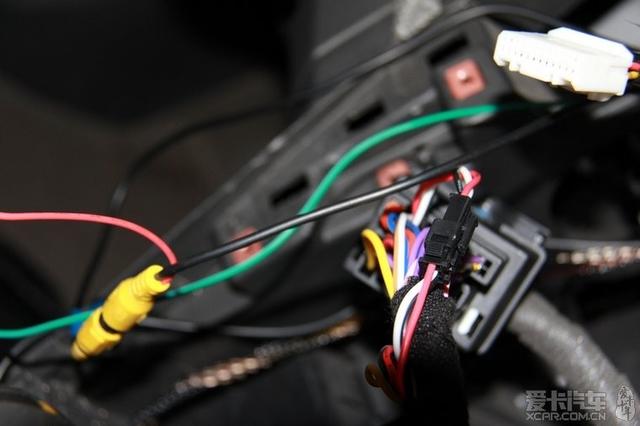

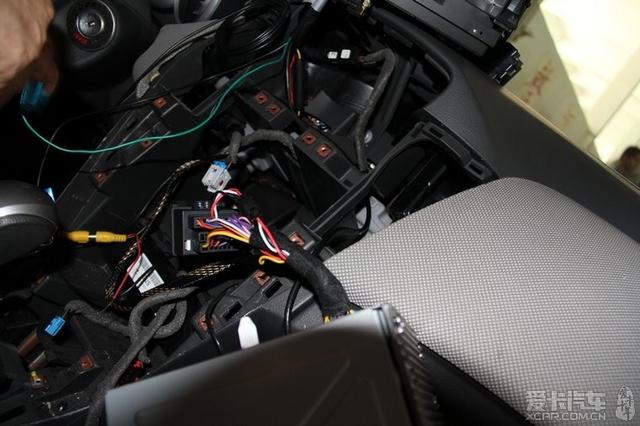

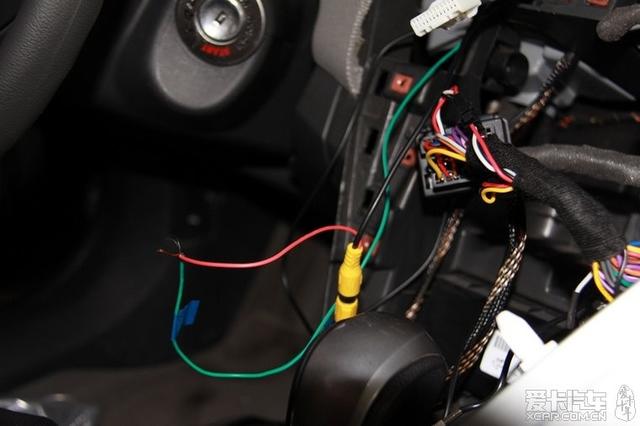

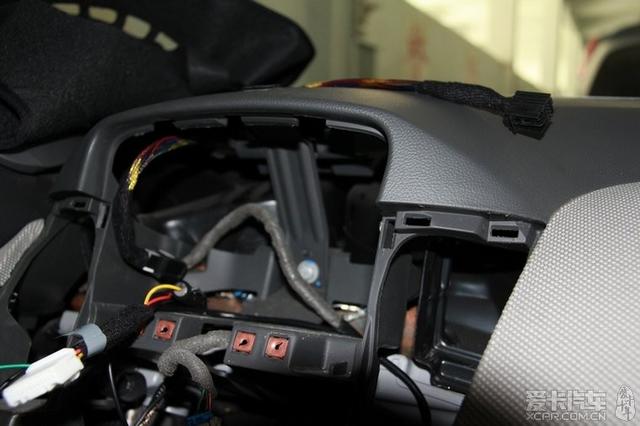

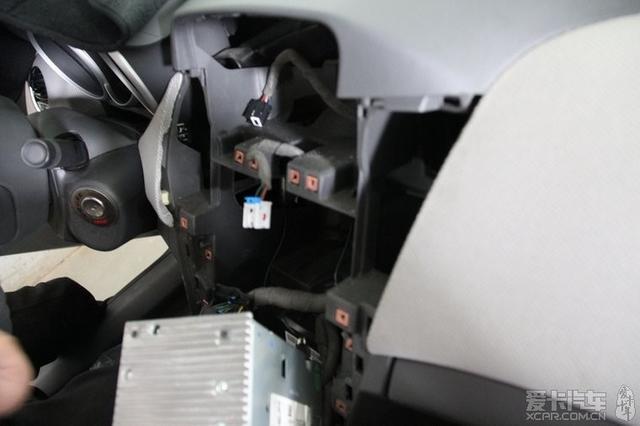

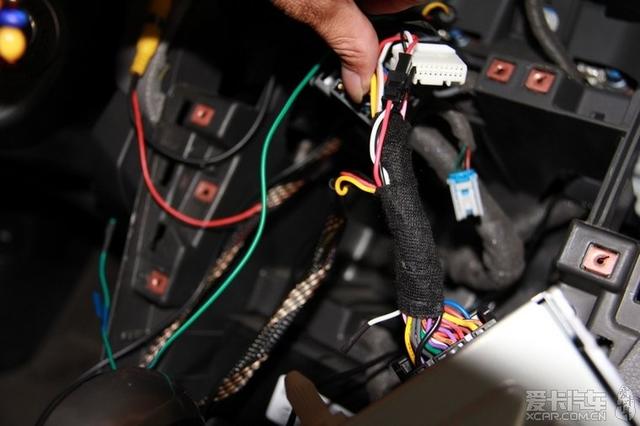

拆完了。。。就可以接線了。因?yàn)槭菍＼噷Ｓ玫膶?dǎo)航主機，直接把配套的線束跟原車的對接，就OK了







有一條單獨的線，是綠色還是什么色來著，上面標注有接到離合信號上的，因?yàn)槲业氖茿T，就不用接了，但要把線頭包好

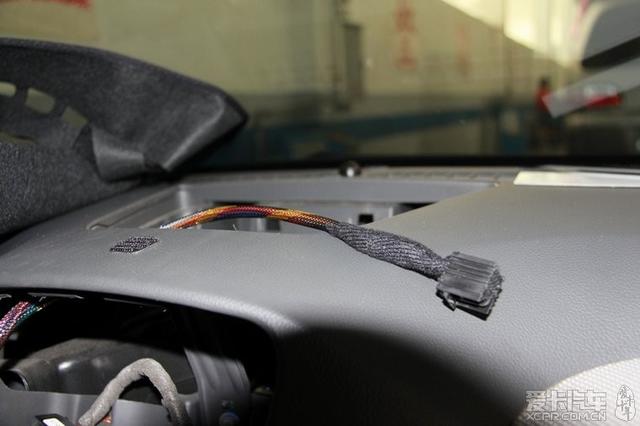

這條黑色的線束是接原車信息屏的，要往上拉到置物盒位置

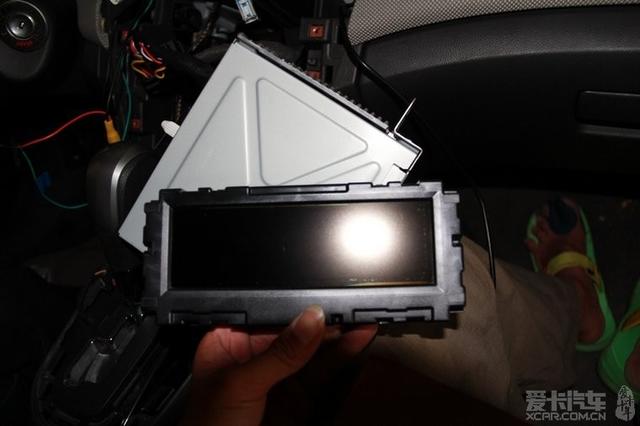

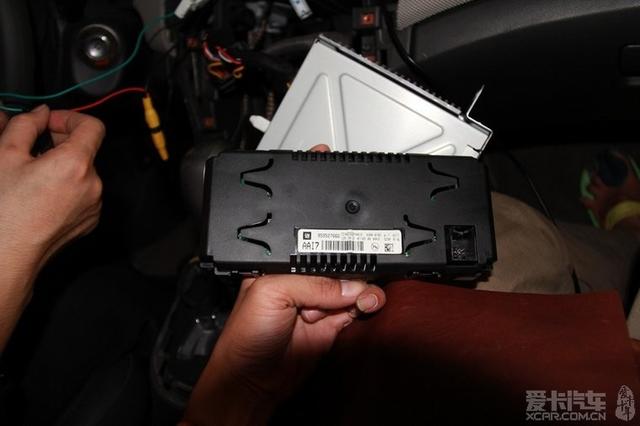

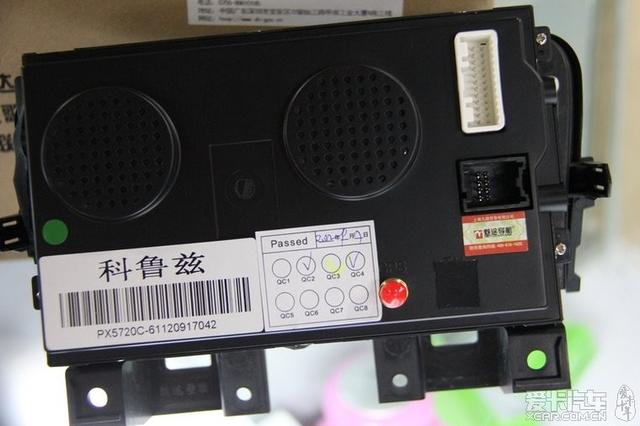

這就是原車信息屏了，放到置物盒位置先




接上導航主機

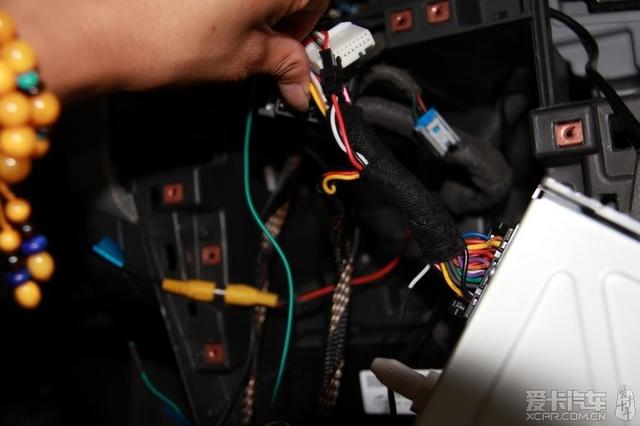

把線束再檢查一遍

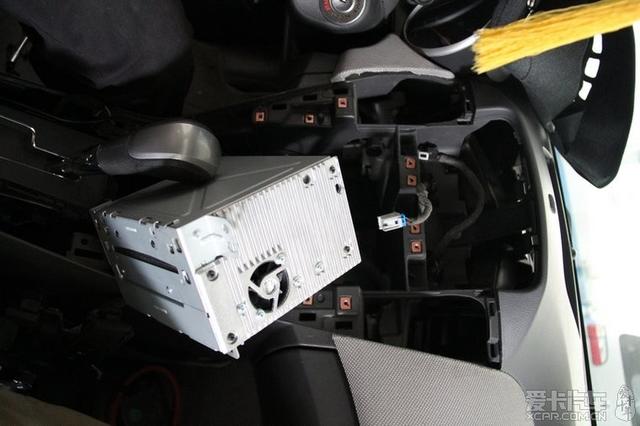

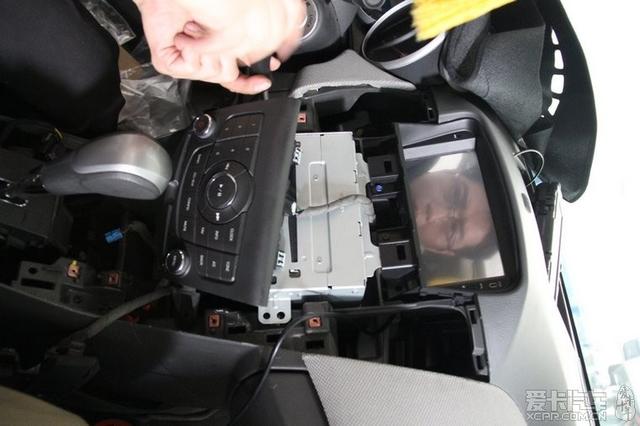

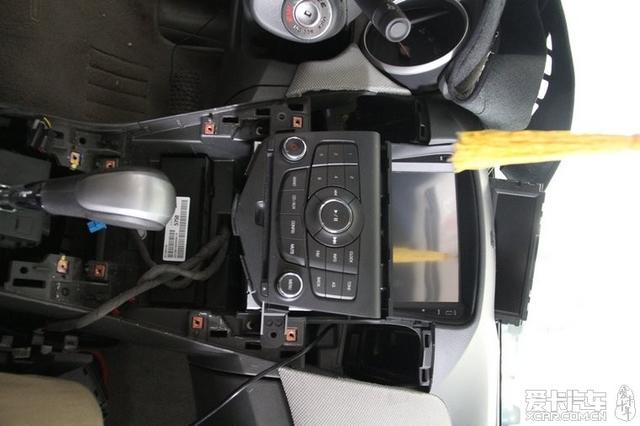

裝好主機，先別上釘，通電試過是否正常

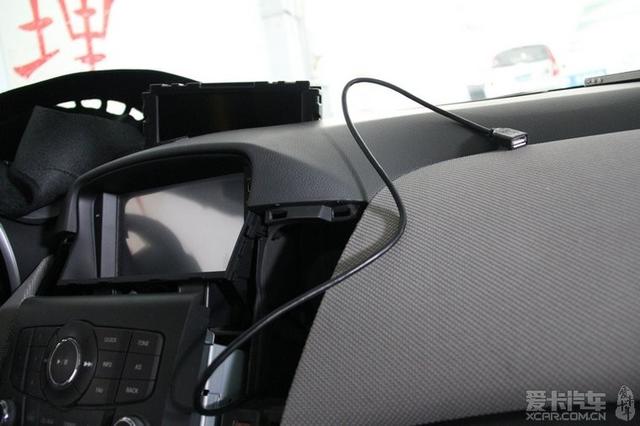

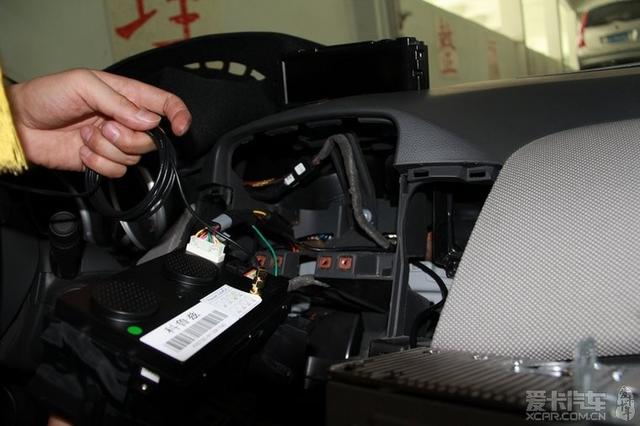

把導航配的外置USB線拉出來，要走右邊空調口位下邊穿進副駕駛手套箱

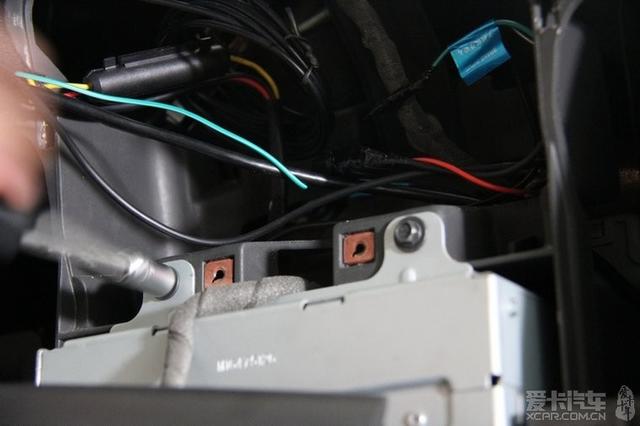

友情提醒，下圖中的銅片位兩顆釘，記得要先擰上啊，那是固定導航主機的，要不裝完就會多出兩顆釘子。。。汗

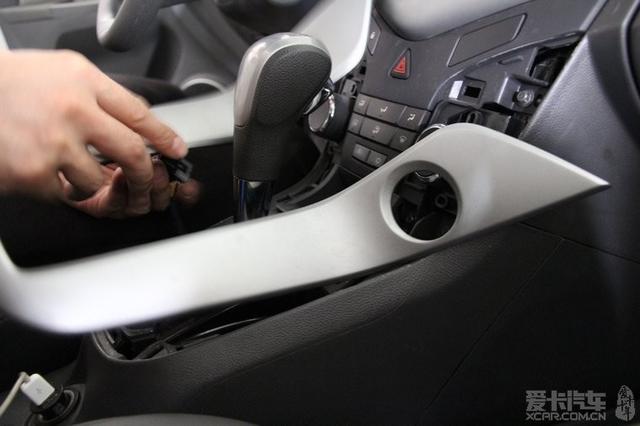

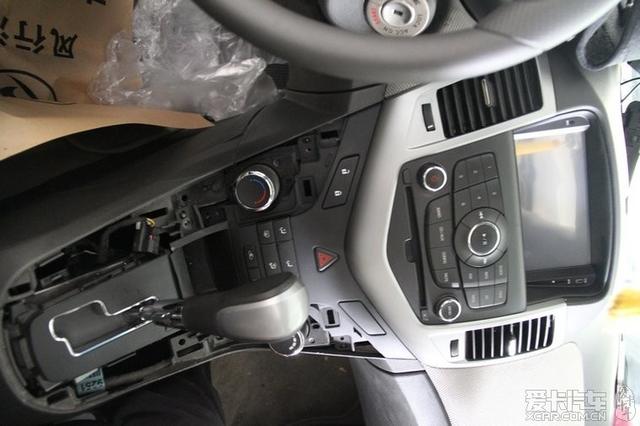

把排檔桿位的裝飾板裝回去，基本上，就完功了。。。

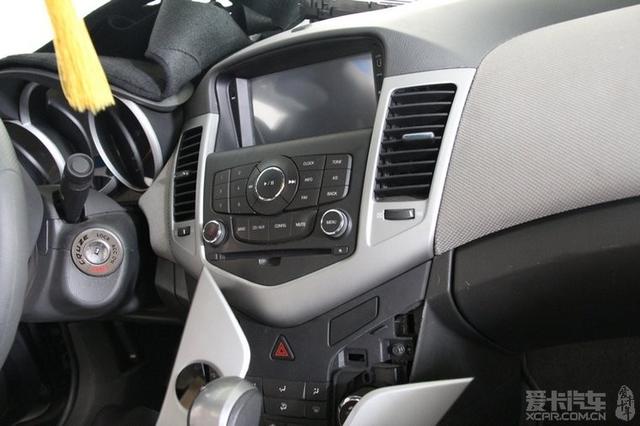

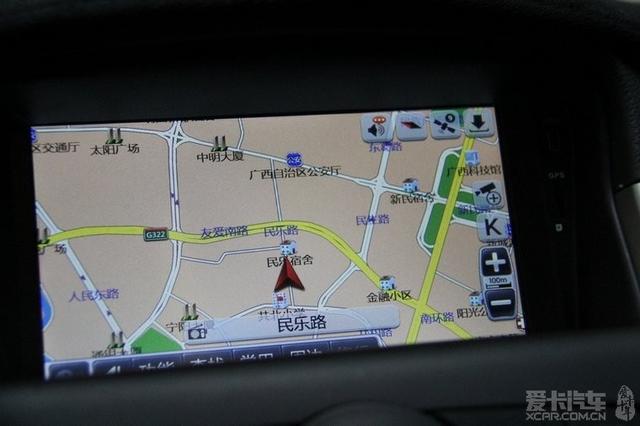

看看導航效果

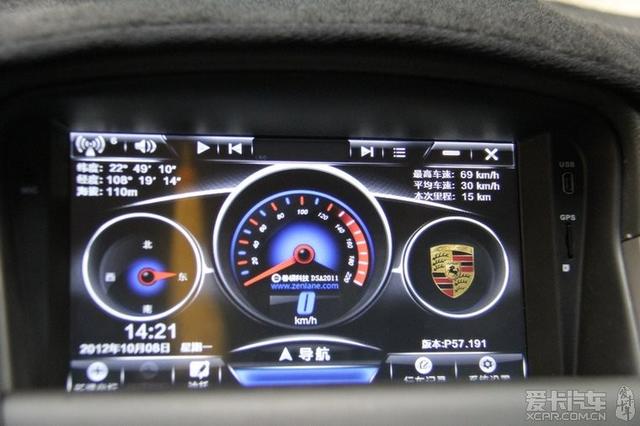

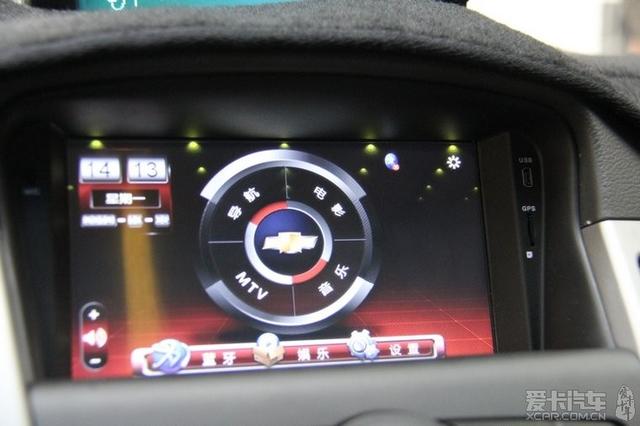

新的善領界面

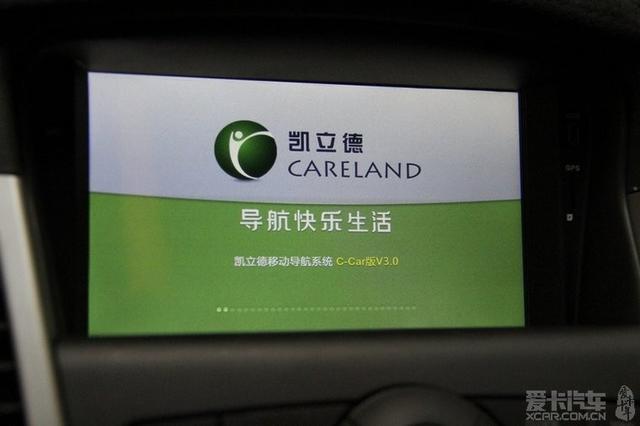

我喜歡用的導航。。。凱立德

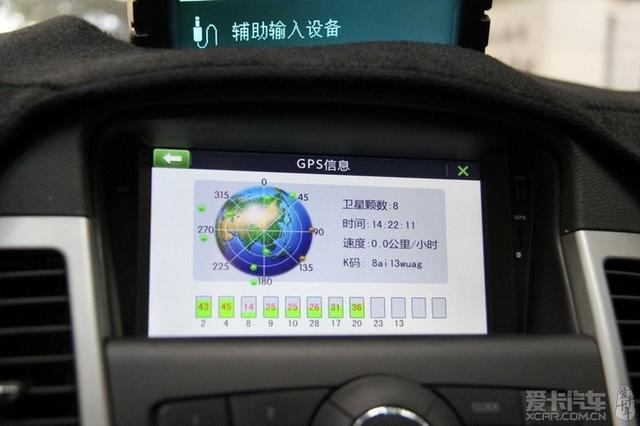

收星很快。。。

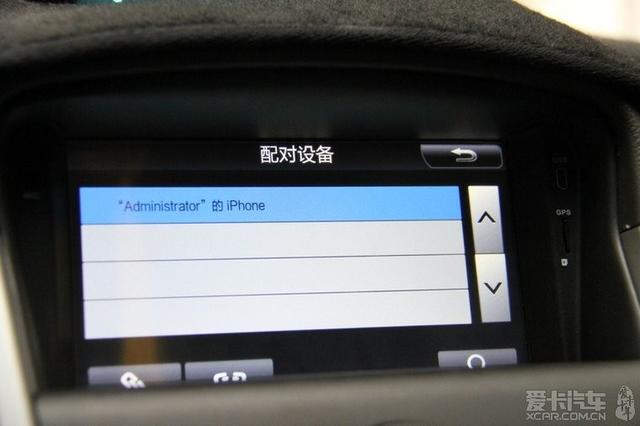

導航主機帶藍牙，連接上我的愛瘋

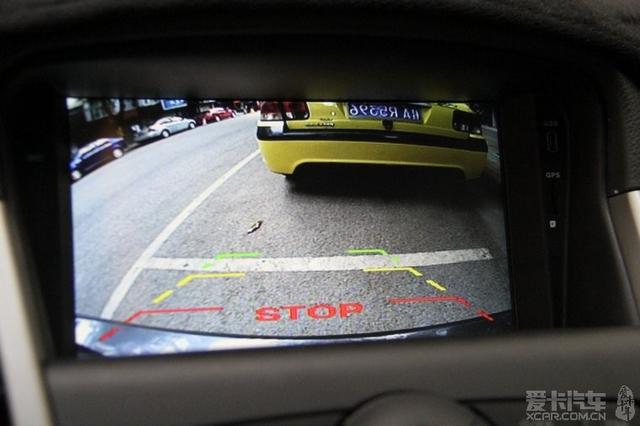

這個攝像頭效果不錯，類似魚眼的廣角

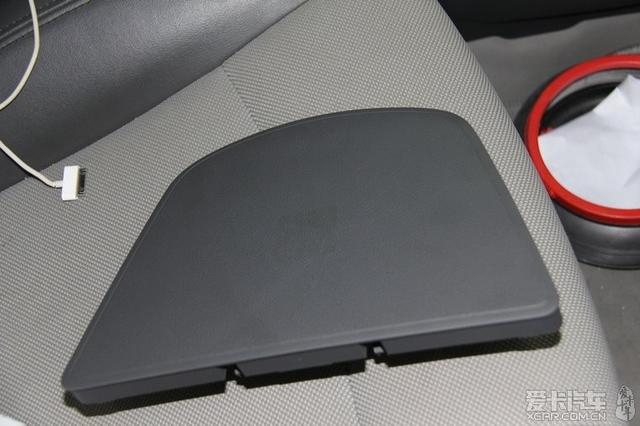

這是拆下的原車中控位的置物盒蓋子，因?yàn)閷?dǎo)航配的那個裝原車小屏幕的殼我留在店里另外噴漆，暫時先這樣了






搞來小科歐版的原廠方向盤，多功能滴哦，然后加上定速巡航模塊，音頻控制模塊，也是無損安裝
反正自己是不可能裝得了了，還是去找朋友。。
裝這個定速，其實我看中的主要是有三個S檔，從此提速不再肉。。。S1模式就已經可能媲美我之前的騏達1.6AT了
一個省油模式。。。
我不常跑高速，巡航對我沒太大意義
看圖，因?yàn)榘惭b過程較為簡單，按著所配的安裝示意圖就可以了。所以也就沒拍有太多圖，就看看吧，重點是拆氣囊和裝游絲控制器的時候要多加小心，其它 都沒有什么特別的了

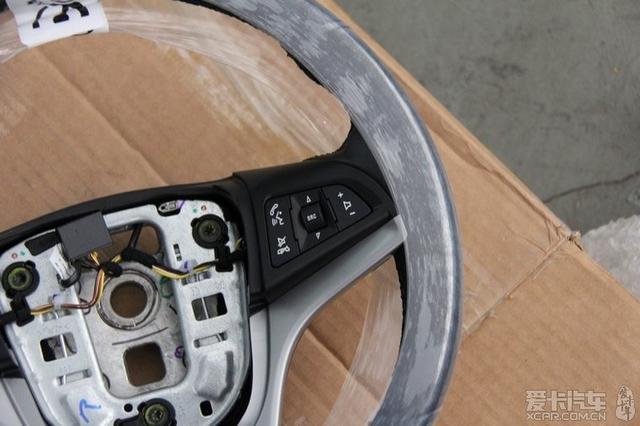

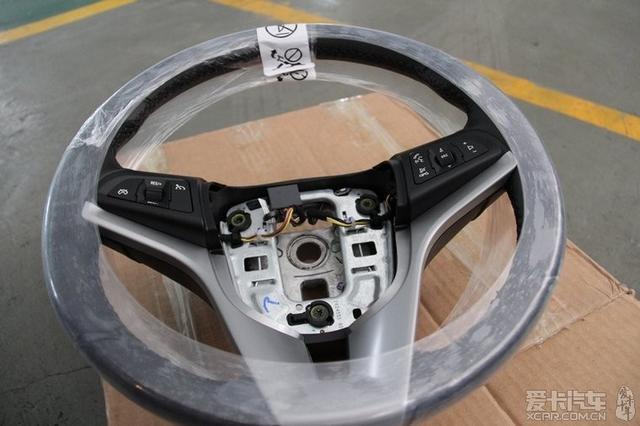

1、收到的歐版原廠多功能方向盤，黑色真皮版

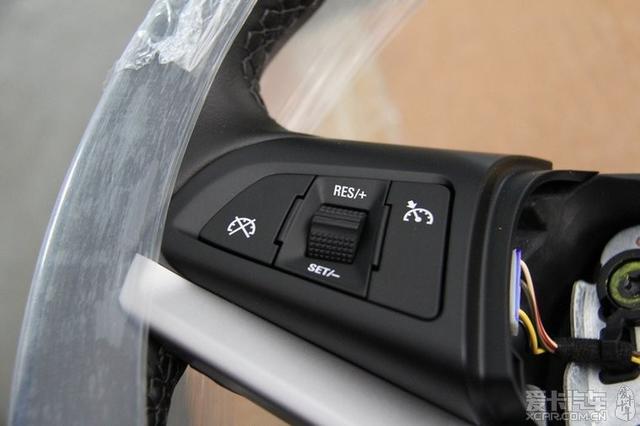

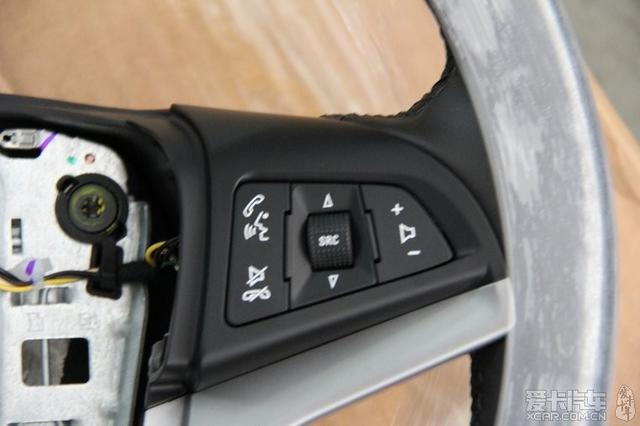

左邊是定速控制鍵

右邊是原車音響控制

電話控制鍵在國產的小科上用不了，可惜了，靜音鍵還是可以實現一鍵靜音的，上邊的通話鍵就變成了音頻模式切換鍵了

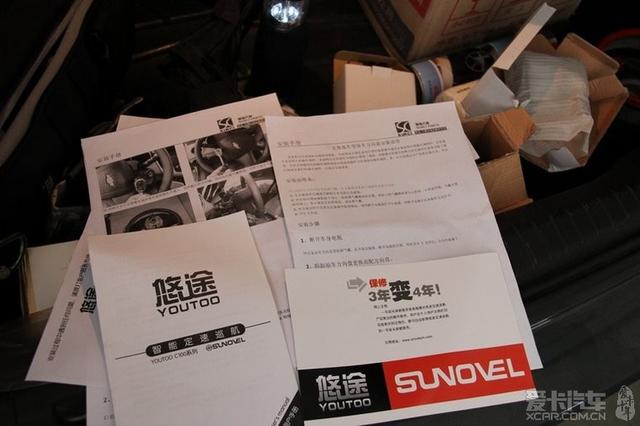

好幾張安裝說明，模塊我就沒有單獨拍了，也就兩個四四方方的小盒子

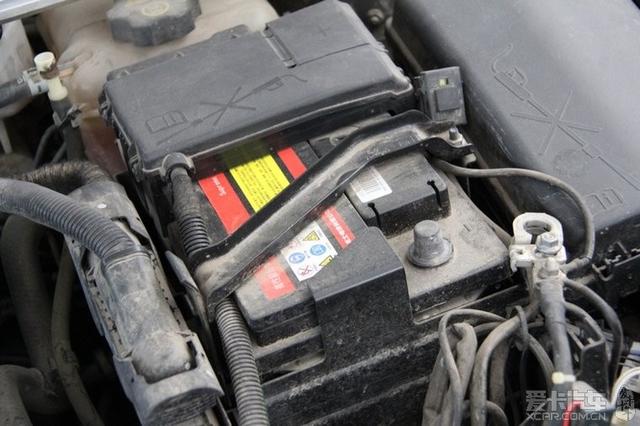

按說明，先斷電，取下負極開關五分鐘后方可施工

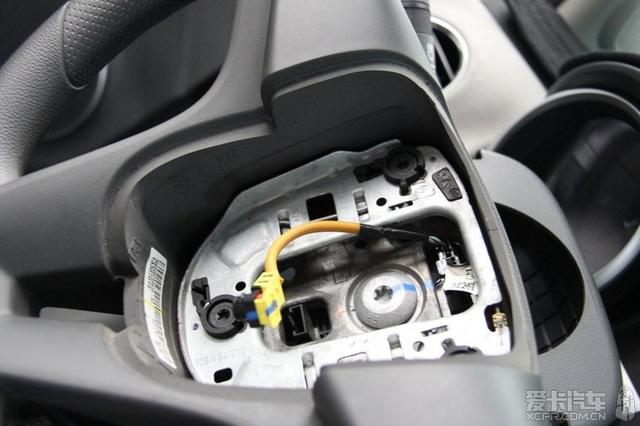

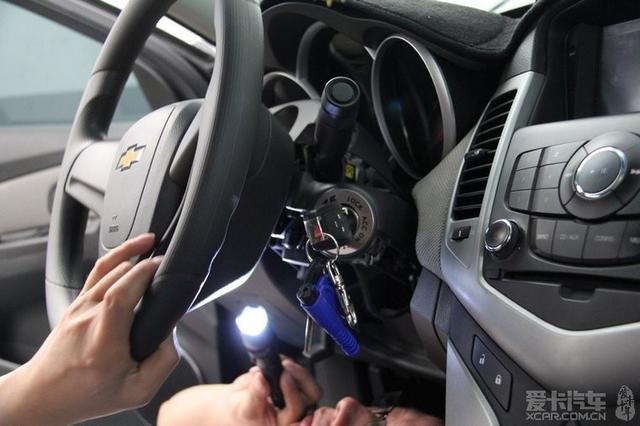

拆氣囊


把拆下的氣囊小心放好，拔掉原車游絲線，繼續拆方向盤

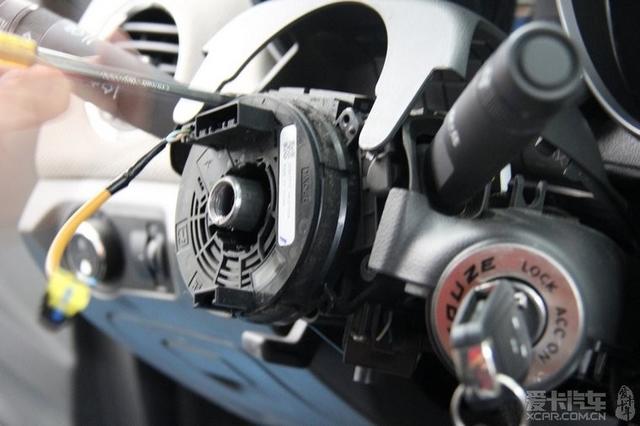

這是原車游絲

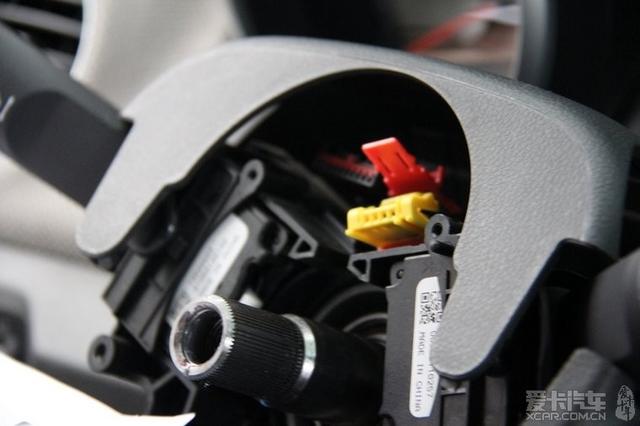

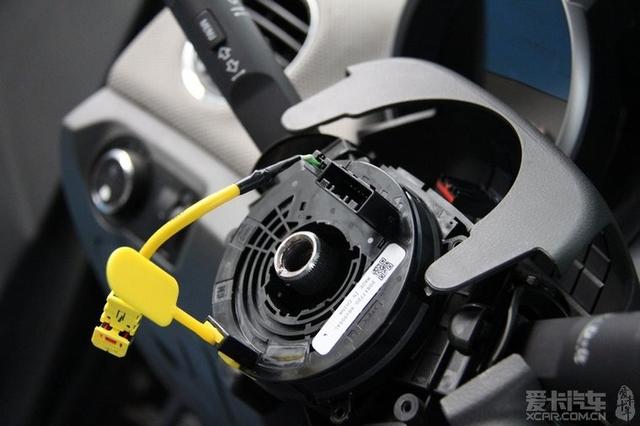

這是新的游絲。在沒接好線，沒裝好方向盤之前，下邊的那個黃色插銷千萬不能拔，要不然就廢了

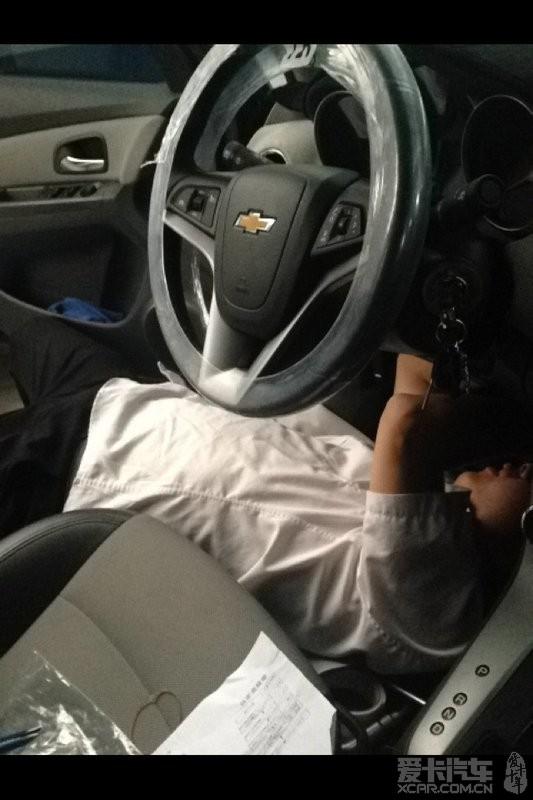

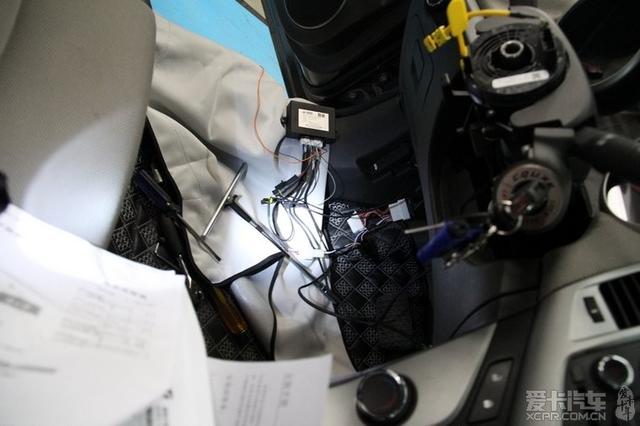

先把定速模塊接好，

接原車油門控制

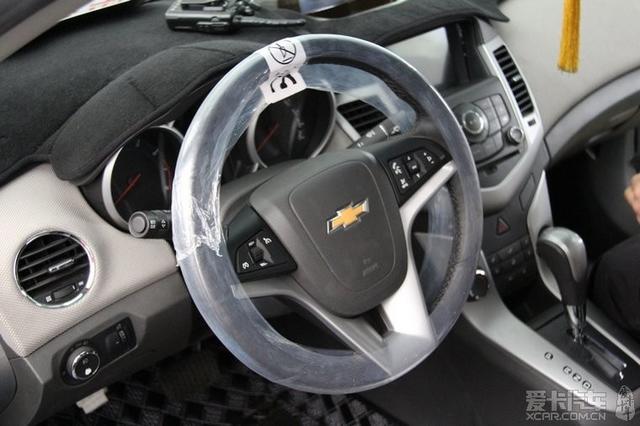

這是安裝好了的

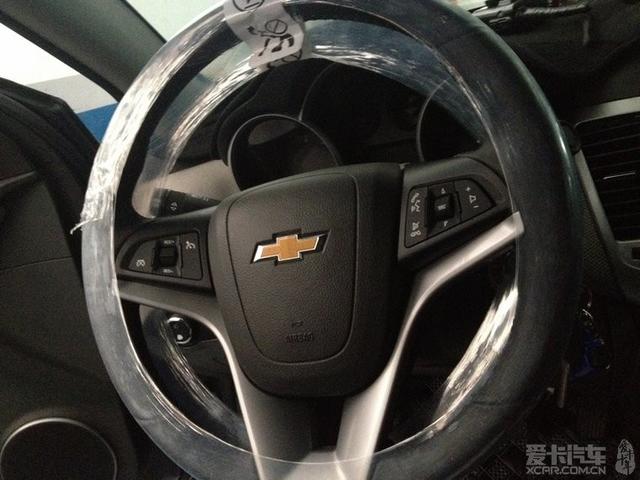

新的方向盤就已經是這樣的了，不用再去買什么方向盤亮片來裝飾咯

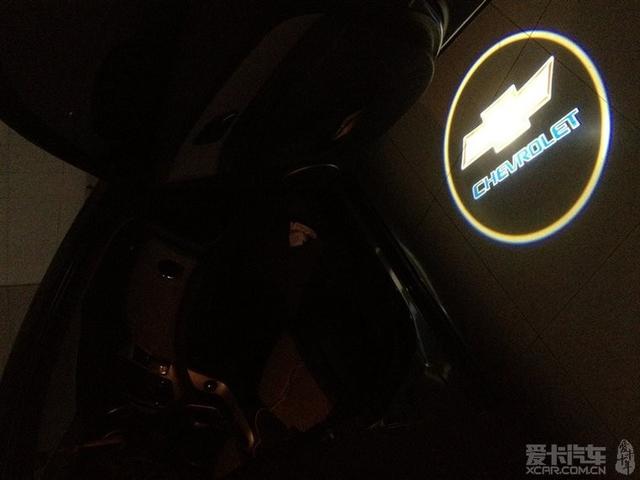

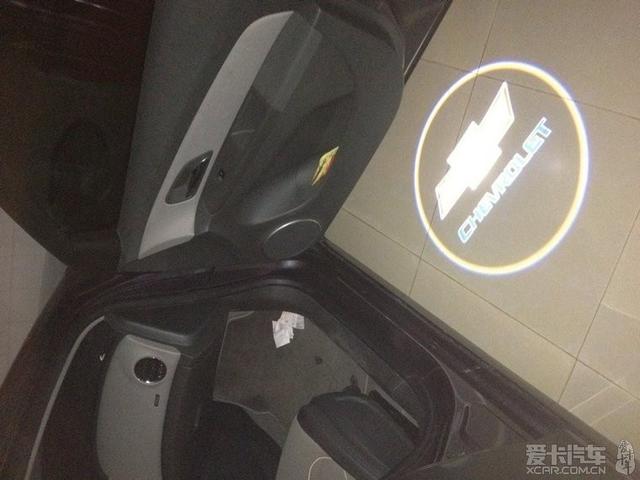

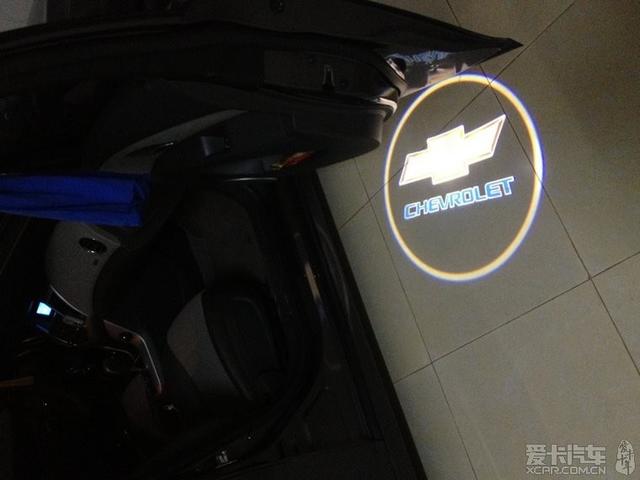

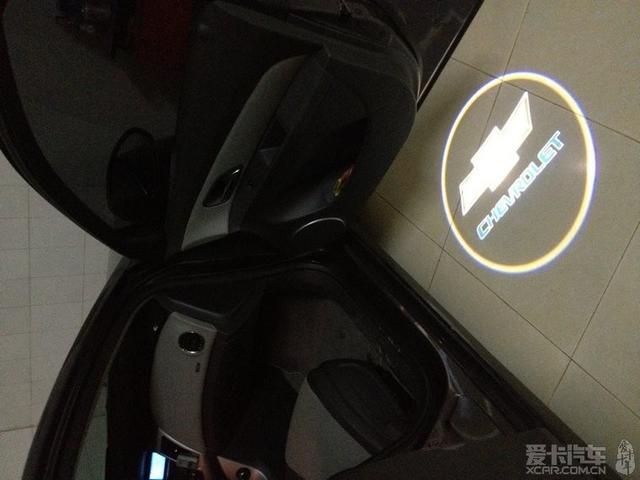

這兒就簡單上幾張裝了門燈鐳射投影的效果吧，在家里用愛瘋拍的
對于小科來說，原車沒有門燈，晚上要下車的時候都是黑嘛嘛的，裝上這個投影門燈，讓小科也炫起來
安裝之前，我也看了不少先輩、大大們的帖子
有的說從副駕座A柱，有的從車頂篷門燈開關取電
各壇子里有不少童鞋，裝了LED迎賓踏板，都是糾結怎么取電過線
然后，對于小科門板上沒門燈觸發開關，沒有門燈線。。。

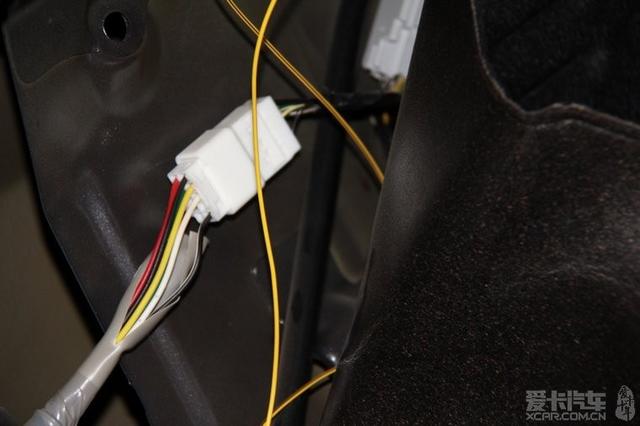

最后我決定從BCM模塊的插口引線出來，分別走到駕駛座及副駕座。
小科的BCM模塊位于副駕座位左腳邊，那兒有個文件夾的內飾板，直接拉開就看到了
力求完美，朋友把線從車門鉸鏈那兒的原車線位過，花了不少時間
拆下門內飾板，還要拆下喇叭，手就很方便的在喇叭位這兒拉線。














作業交完了
最后上幾張?jiān)瓉硎謾C(jī)里拍有的圖

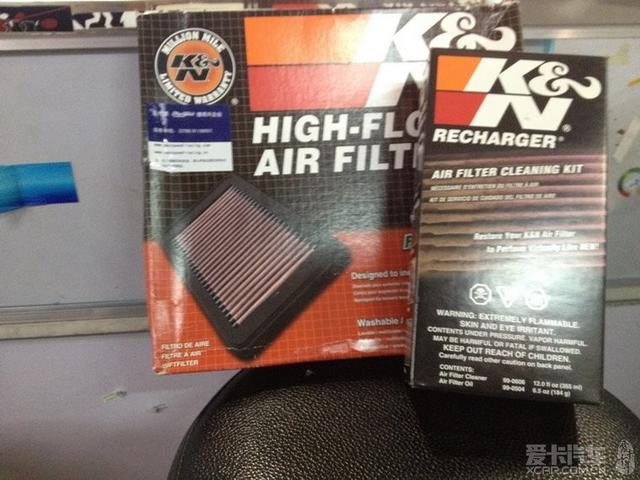

KN高流量風格，這個隨便一位車主都可以自己裝了


加裝了后擾流板，小科的PG更性感
