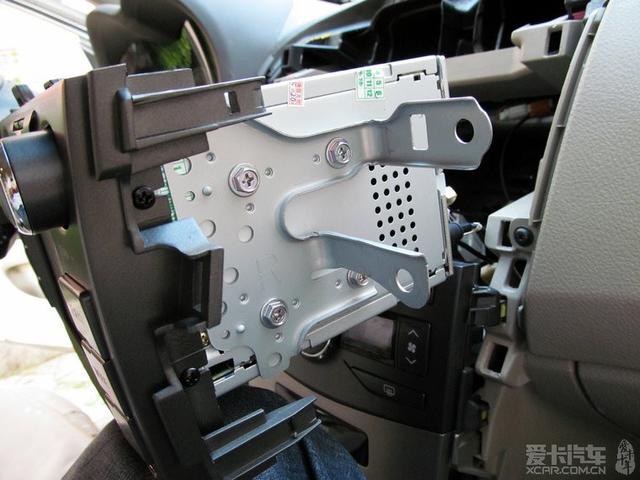

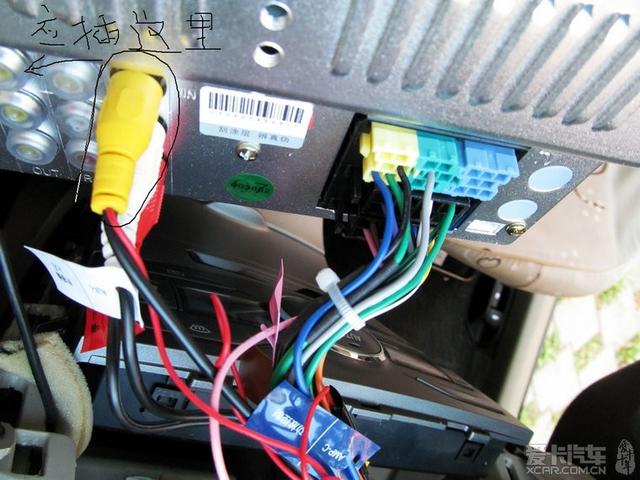

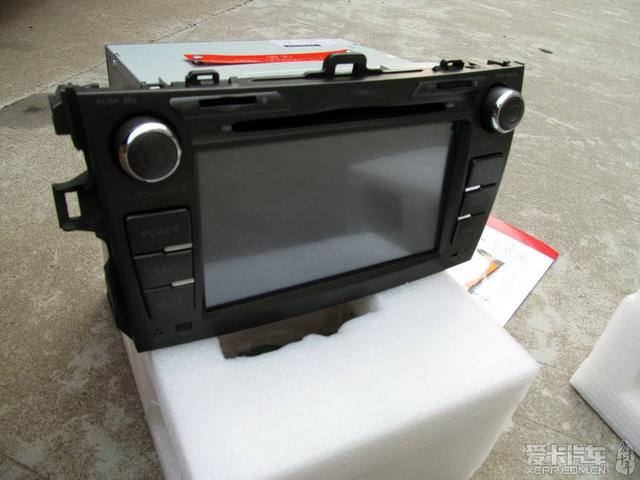

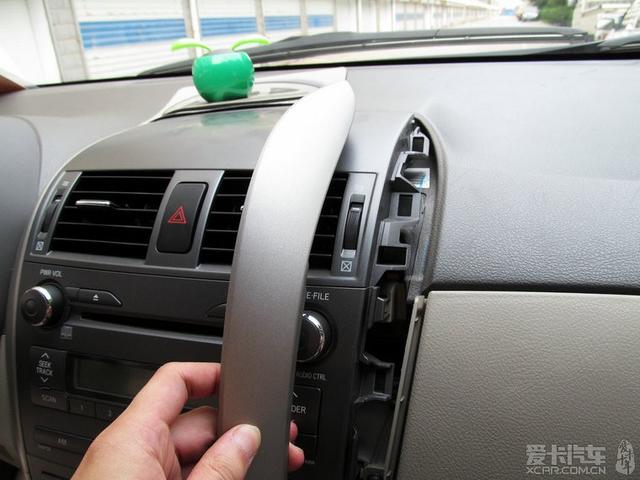

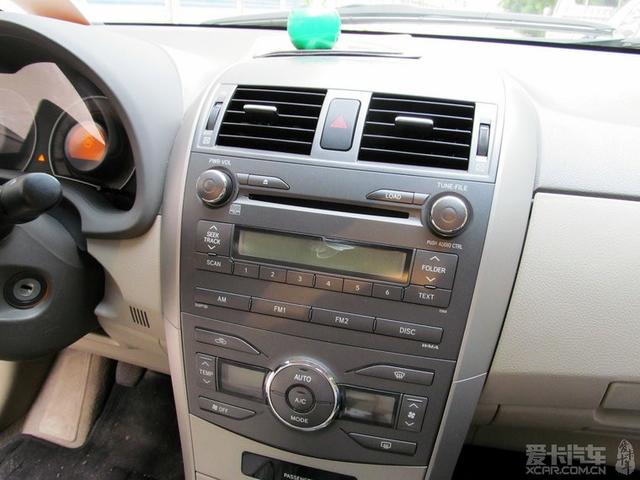

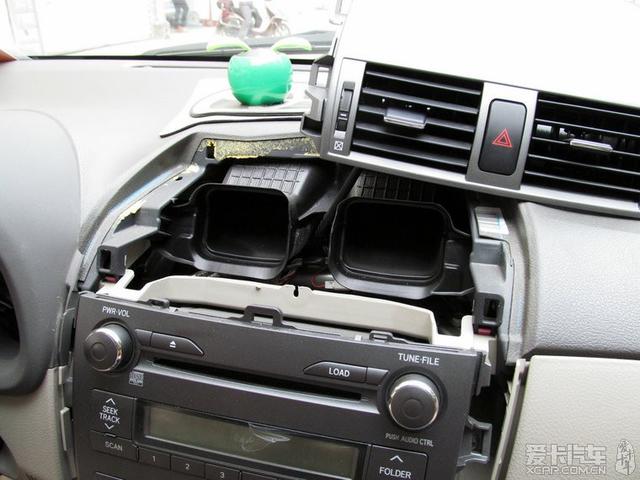

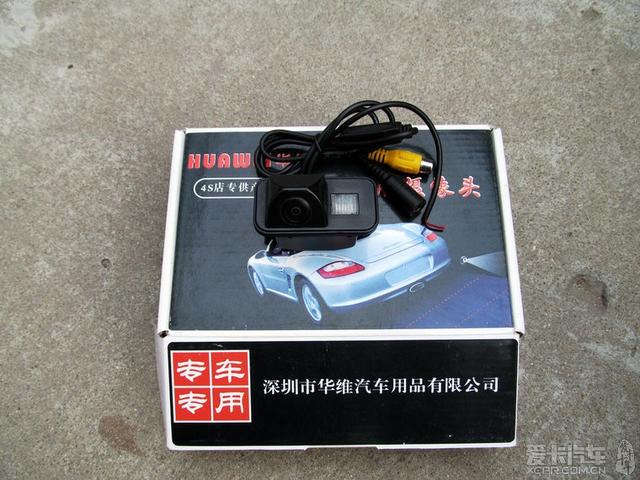

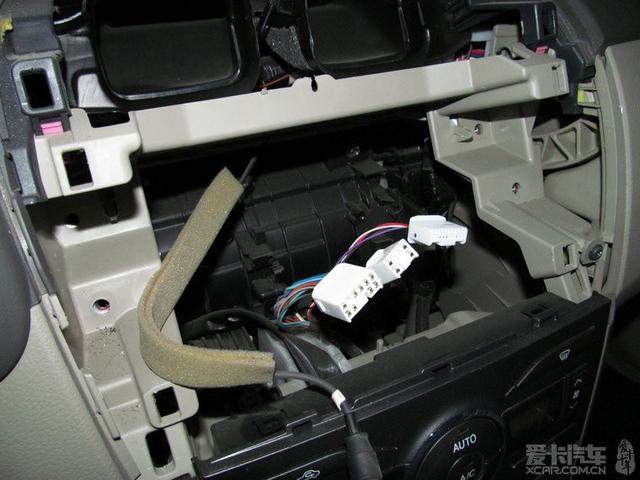

聲明：本帖系轉載于愛卡汽車論壇 作者:心海的風,版權歸作者以及愛卡汽車所有。 因為便攜的貼牌E路航不好用了，這才興心裝個車載導航。在TB上逛了一下午，選擇了這個小牌子（佳藝田），這名字念著挺別扭的。攝像頭更是雜牌子。之前在論壇上仔細看了其他TX的安裝經歷，使得我心里大大的有底了。  導航正面，背景燈和原車背景燈光顏色相同  后視攝像頭，裝好后在屏幕顯示的效果很一般~  原裝6碟CD機，表面的塑料不知道為什么變成這樣的了，一開會很小一塊，現在一片了~  開始拆邊框，很簡單，用力扣就是了，不過現在大拇指和食指還在痛  出風口也是用力向外拽就能拆開了  拆CD機需要用到套筒，提前準備好呀~  把固定鐵片換到導航上~  接線很簡單，插上就好。GPS天線背面有磁鐵，直接吸在A柱里了。攝像頭的視頻線一開始接錯了，應該插在標記“CAM”的接口上

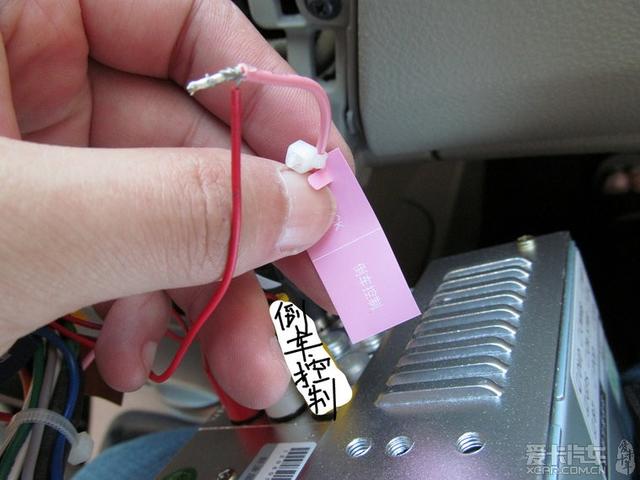

 記得把倒車影像的線接到導航的倒車控制線上，繼續

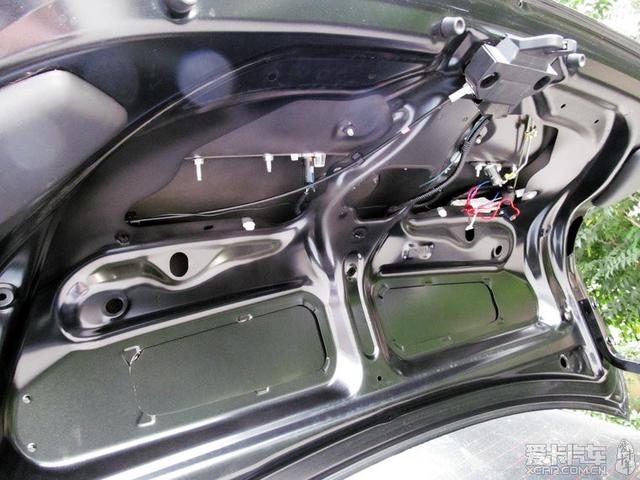

 拆后備箱~

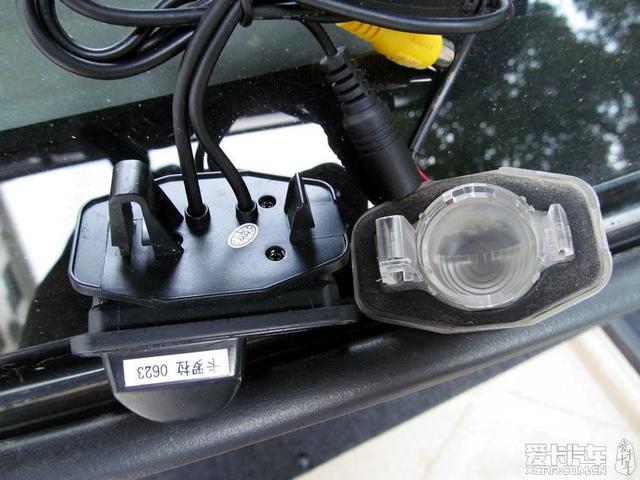

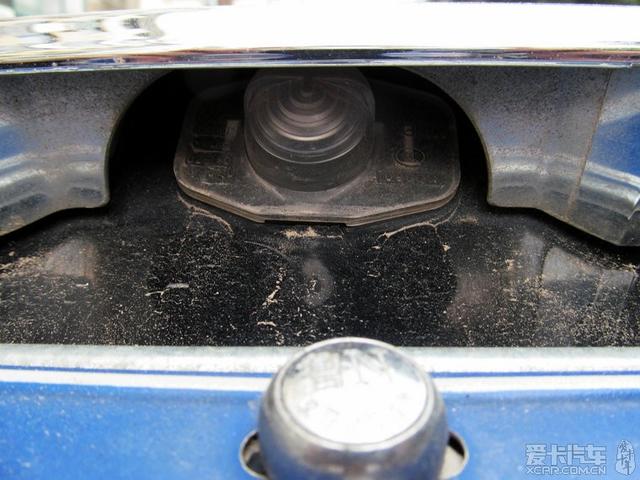

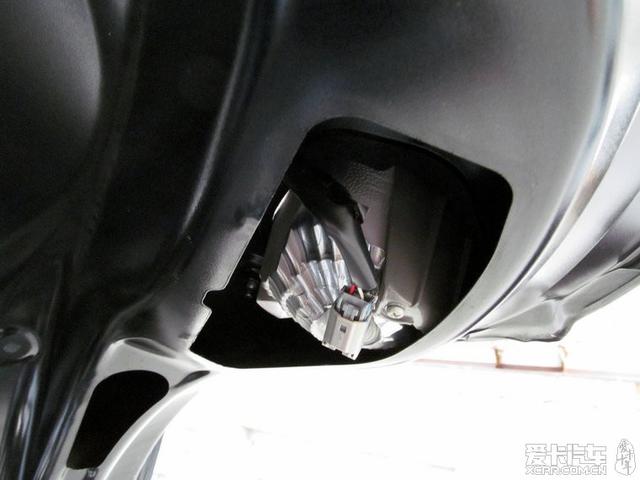

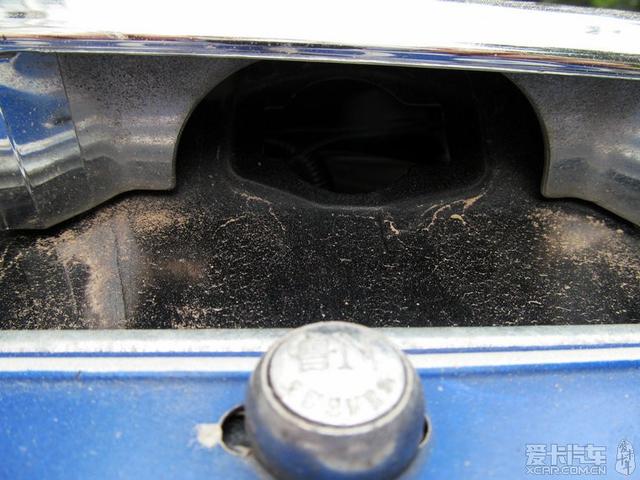

 牌照燈  副駕駛那邊的牌照燈大洞洞~我把攝像頭裝在這里了  卡扣的位置看上去一致，但實際上有大約2mm的差別，需要貼上攝像頭帶的3M膠，粘上后非常牢固  倒車燈拆下來，把剛才導航處接“倒車控制線”的那根紅線、攝像頭供電線的紅線與倒車燈正極相連，攝像頭供電線的黑線與倒車燈負極相連

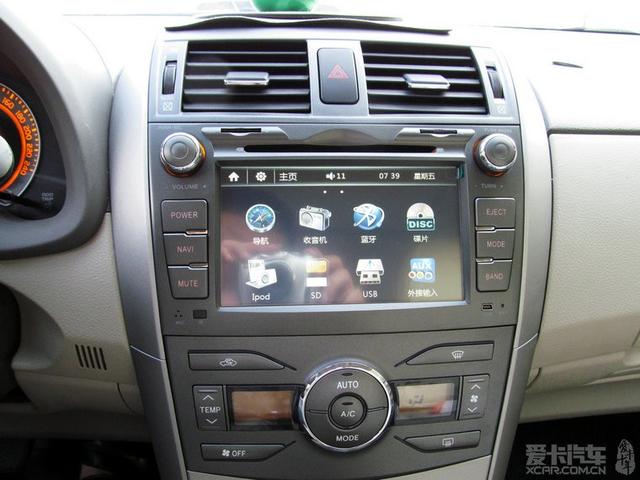

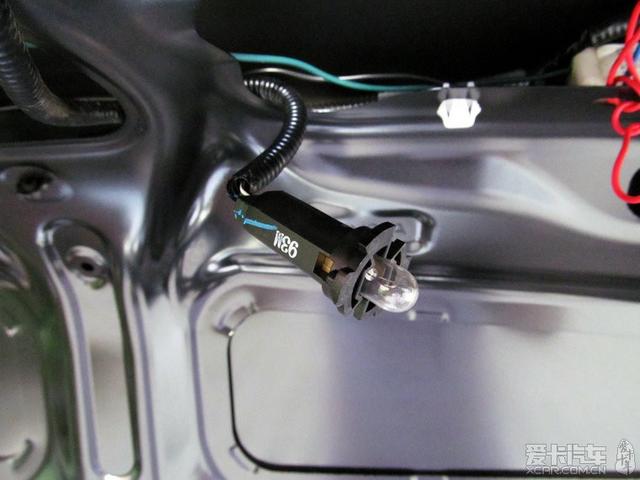

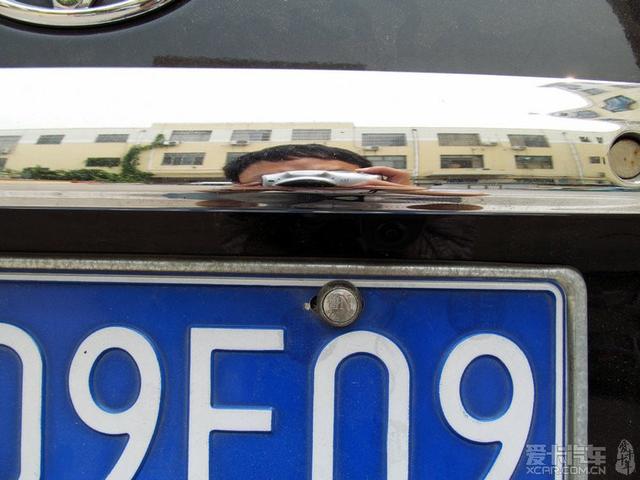

 先把牌照燈拆下來。攝像頭上自帶了一個LED燈，正負極與牌照燈對應相連就能亮了  主界面~

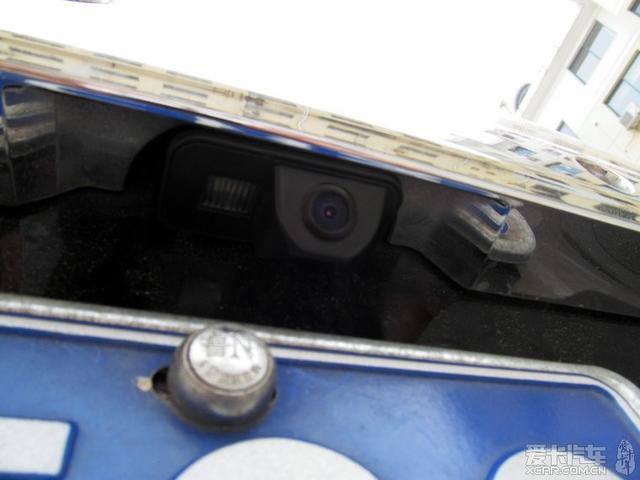

 攝像頭~
 攝像頭~

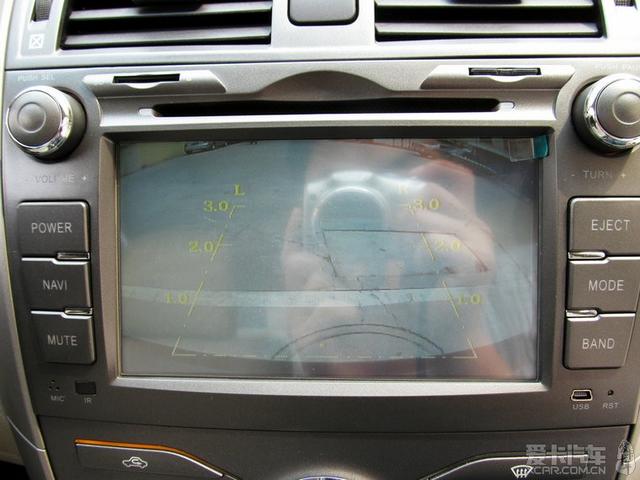

 反應速度快、效果很一般、不過晚上能看清~
布線是從車右邊走的，攝像頭裝在右邊的牌照燈位置，倒檔開啟攝像頭大約2秒鐘，安裝位置還不錯，可視范圍也夠大。導航的地圖是凱立德，用習慣了。開始方向盤音量減小鍵不聽使喚，重新設置了一下就管用了。 導航上還有2根線“功放控制線”和“剎車控制線”沒接，不知道DVD畫面能不能播放。 聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
