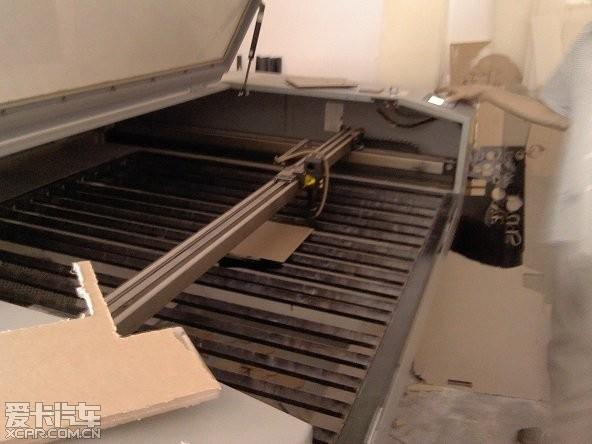

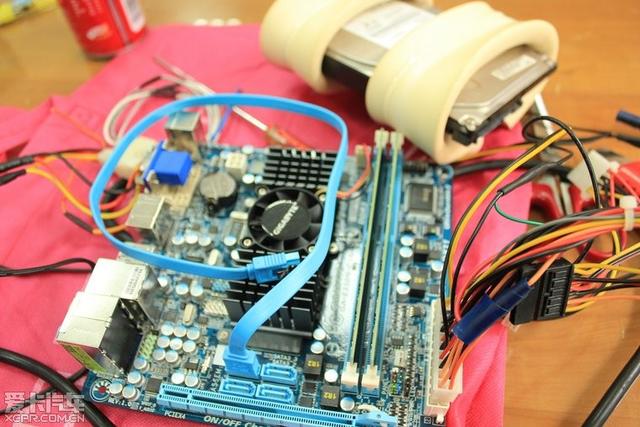

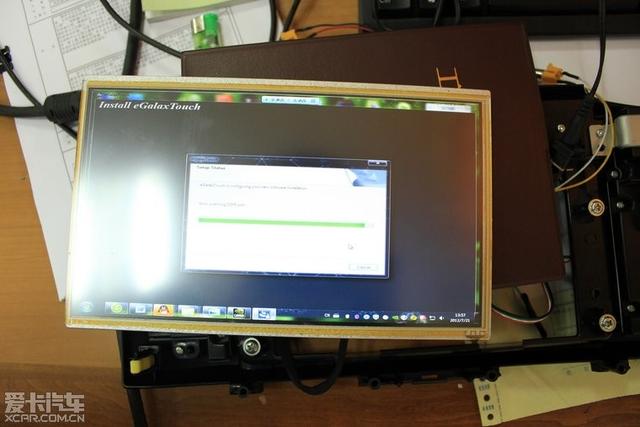

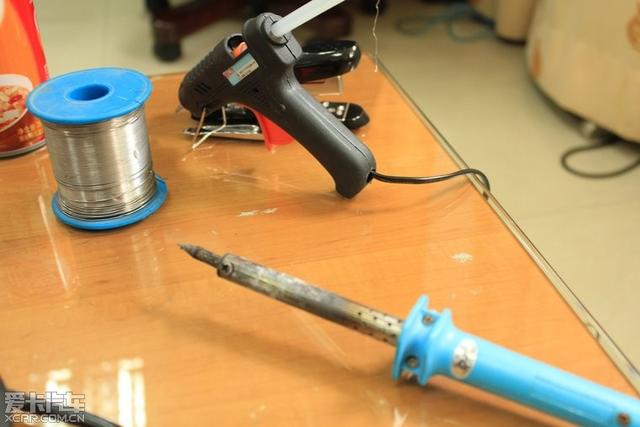

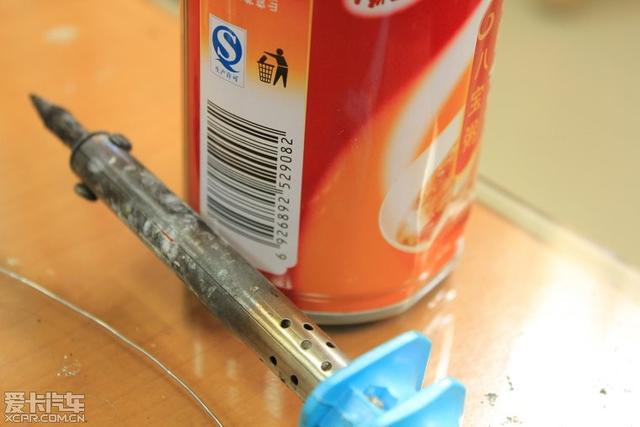

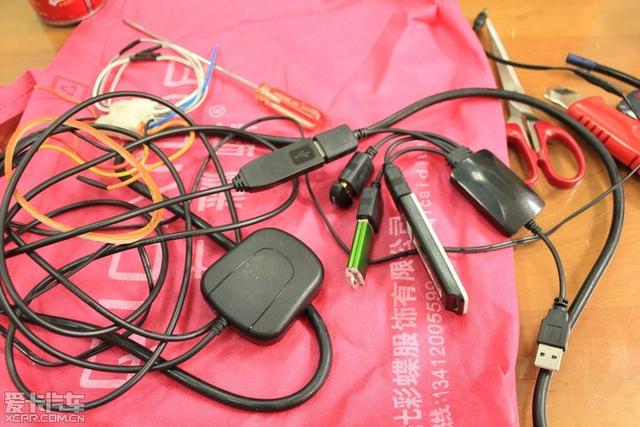

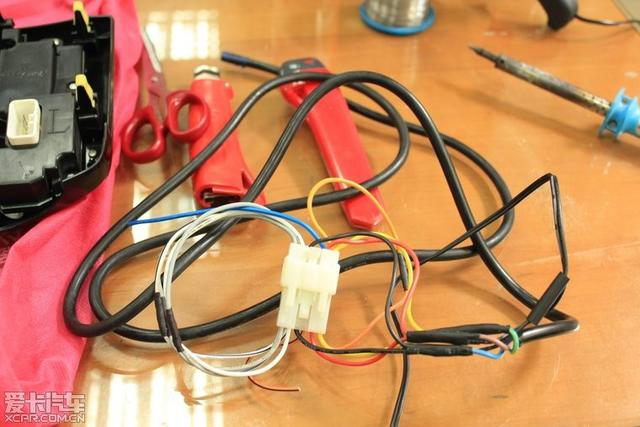

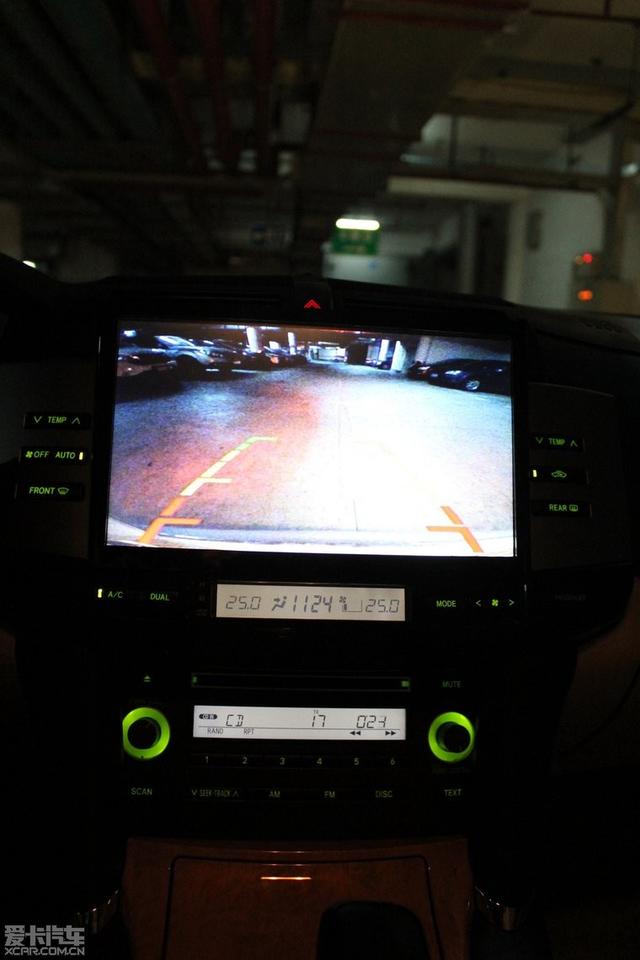

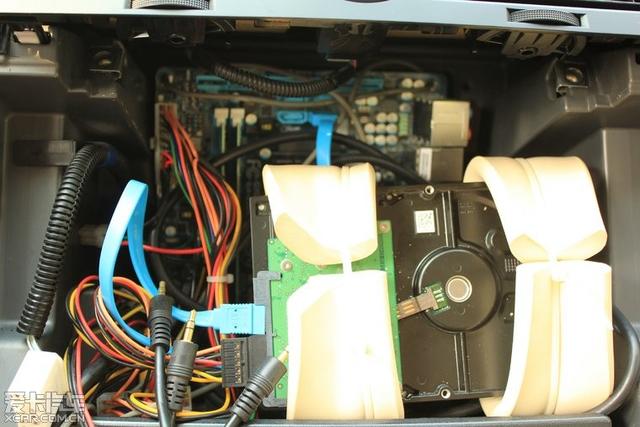

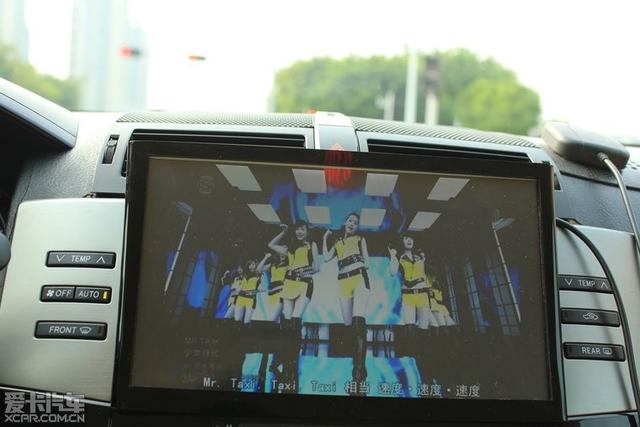

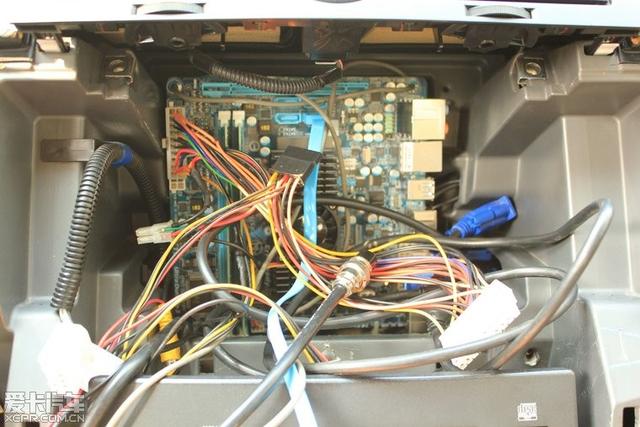

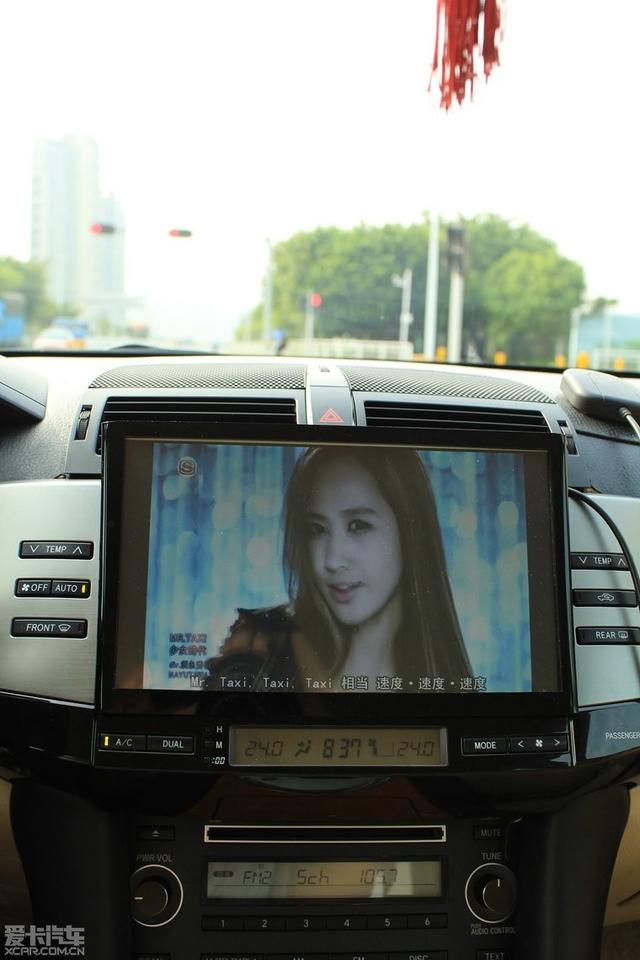

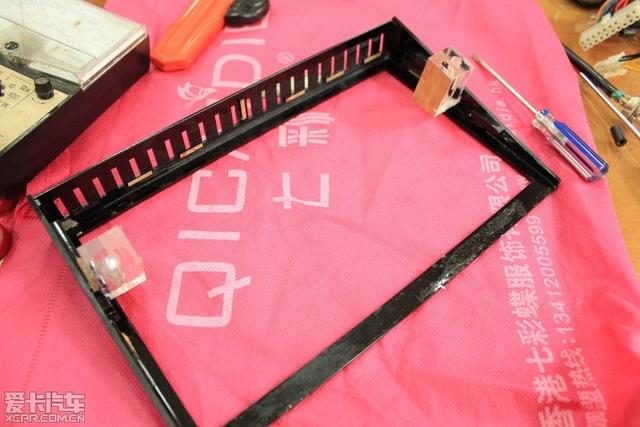

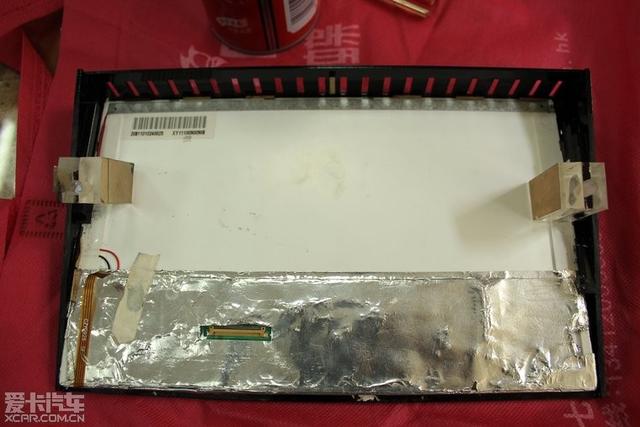

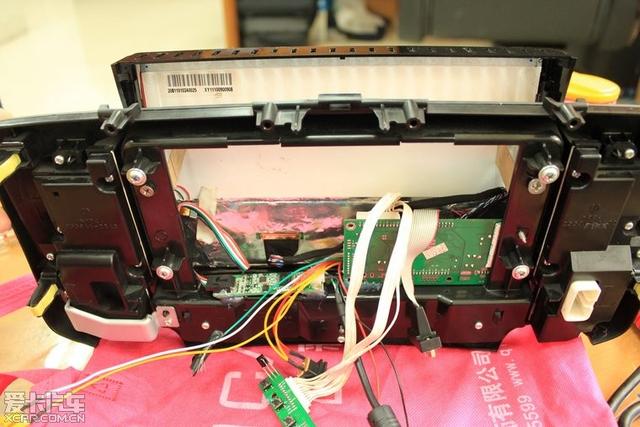

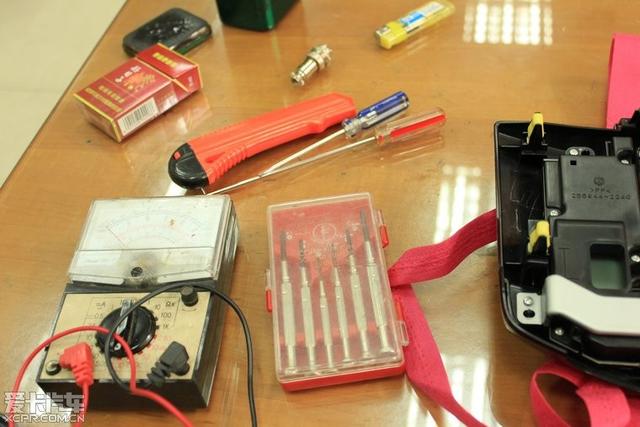

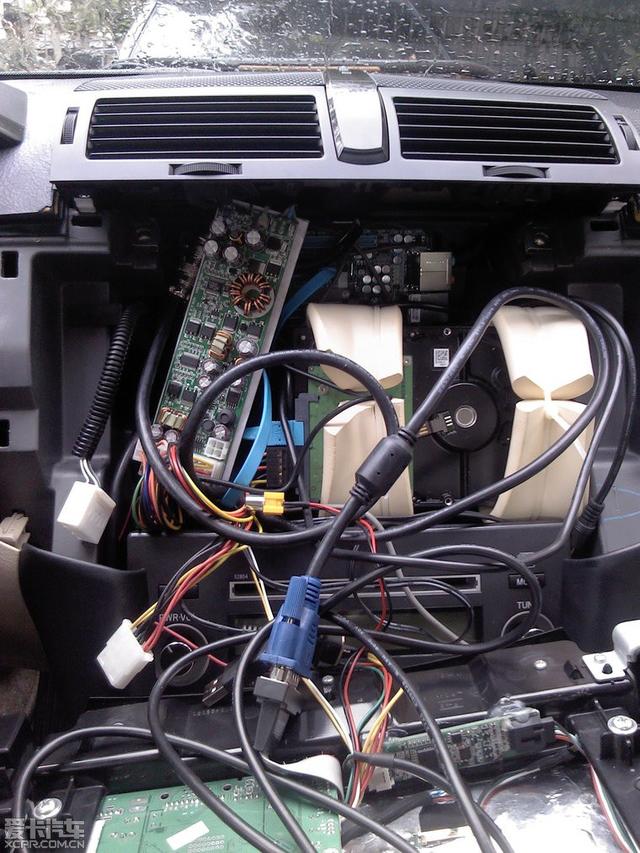

聲明：本帖系轉載于愛卡汽車論壇 作者:ystcp,版權歸作者以及愛卡汽車所有。 車載電腦無非是就如家用電腦!!只是功耗小,滿足車載及擴展用途的需要!! (此次作業分了二次上傳,沒辦法,不是會員!呵呵)1.顯示器 (個人感覺顯示屏太小,還不如直接買個 MP4) 2.主機 (主板+硬盤+外圍設備) 3.電源 4.軟件 5...沒想到的..... 以下是 完成照! 看完 記得給 在下 小小 頂一下下就好了!!嘻嘻  DIY 就是發揚全民動手能力和創造精神!!打造滿足自己需求的最好的山寨!!! (純屬個人理解) 再來一張 動感的點的 激情!!!! 以下是組裝內部情況(謹供參考學習)    呵呵,這里有空間,為何不用呢!!還特地搞一個機箱!!!我覺得多余!!就利用這里的空間了!!!! 以下是作業的簡單工具!!!!  真的很簡單!!可別笑我!!! 開始取電和跳線步驟!!!   開始取電和跳線步驟!!!! 現在提出的建議：還是直接從電池取電。我是接常電，臨時停車息匙后再發動時，會掉電并導致主機重啟??！ 面板\\觸摸\\顯示模塊電路板的組裝過程和效果!!!!  繼續上傳上次的作業!!因為每天只能發二條........手機綁不了,收不到短信!!沒辦法,所以今天才補上!!希望大家不要介意! 看了貼,,,記得給在下頂一下就 OK了!!!呵呵 好!!上圖!!!準備迎磚!!!!呵呵!!!! 面板 DIY 過程!!!  激光徹割及熱彎成形!!!這部分很講細心和功夫了!!得細活,才能成精品!!!!  修飾和固定部位!!!!  調試顯示屏(可視度50度以上,我選用的是75度的)和觸摸屏!!! 也提醒一下大家,選顯屏,要選可視角度大的!!要不然側面看起來就很不爽,很多細節都看不清楚!!!!  安裝顯示屏和觸摸屏!!! 這里值得提醒一下大家!!! 顯示板\\觸摸板與面板之間的輕緊度很重要!!太緊了,會導致觸摸屏失效!!!大家注意注意注意!!!(我開始就在這里疏忽了,擰得太緊,導致觸摸屏失效,呵呵,最后調整后才能正常觸摸)   不小心餓了!!!!呵呵!!!!正用電烙鐵加熱快餐!!!哈哈!!!物盡其用嘛!!!!! (要學我,記得罐子要先打開一個口,要不然,炸了別怪我!!!!危險動作,切忽模防!!!嘻嘻 ) 這是一些需要用到的 亂七八糟的東東!!呵呵!!但也是好東東!!!  來張主板近照(帶高清輸出\\光纖輸出\\3.0USB,方便以后再想繼續折騰的時候玩) 呵呵!! 電源120W,原是 20pin的!!! 也把它DIY成 24pin 了!!! 至于取電問題: 直接從原車音響尾線取電(長電正極\\負極\\當然還有ACC),不用改變原車線路且方便接入!!功耗足以(因為車的保險是20A的)!! 主機+顯示屏等外圍設備功耗不會超過100W!!!!可放心大膽取電!!切記做好絕緣保護工作就好了!!  最后再來一張倒車測試!!!倒車頭一定要選用好的!!弱光都可以清淅可見!! 最后總結: 此次作業,原本也考慮8寸屏,經比劃后,最后確定用10.1寸!!呵呵,這大家懂的!!!!不看外表,但基本已實大屏(對視力有好處),網絡\\導航\\藍牙\\影音\\電視\\倒車可視....(動腦..想像空間無限) 散熱方面以有童鞋已經看出來了!!!車?yán)锏目照{(diào)直接降溫!!不存在問題!!中控里線路亂的問題,主要是要做好絕緣,防止短路(確認保險絲的額定電流)!!反正在里面裝好面板也看不到,這么好的空間不利用就可惜了(所以原來的采購的機箱也用不上)!!呵呵!! 呵呵, 以上作業供大家參考!!!! 記得 看完頂貼啊!!!謝謝大家圍觀,不足之處謝謝大家提出寶貴意見!!!!   記得 看完頂貼啊!!!頂貼!!頂貼!!!頂貼!!! 謝謝大家圍觀和拍磚!!!  傳說中的十段均衡控制器?。。?qiáng)大?。?！  ( 小改了一下的效果）聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
