標題: 智跑自動大燈改裝詳細安裝過程圖 [打印本頁]

作者: 我存在 時間: 2017-6-24 14:50
標題: 智跑自動大燈改裝詳細安裝過程圖

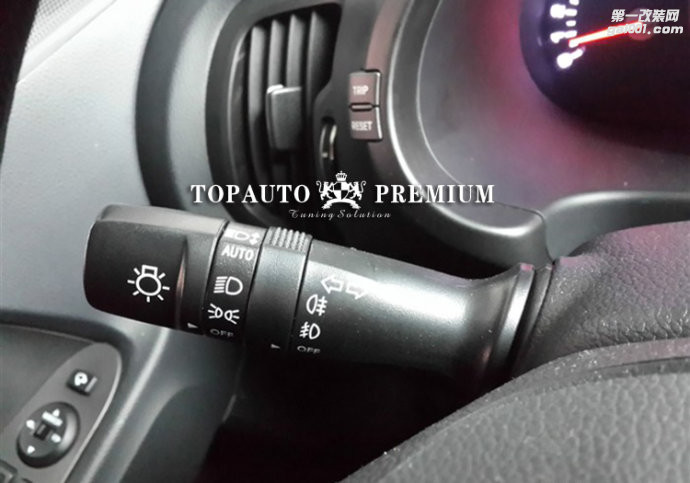

產(chǎn)品實拍

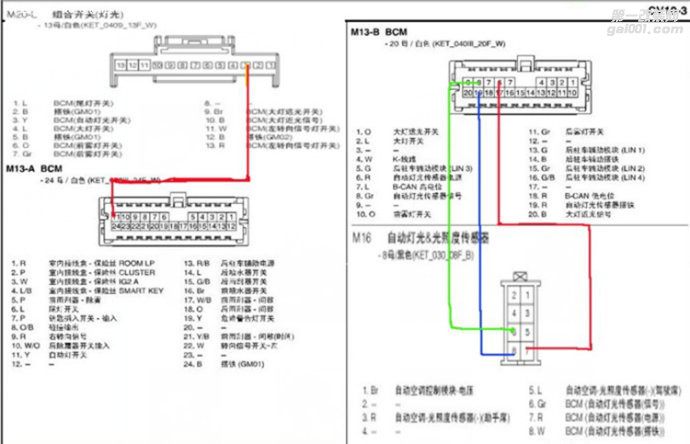

安裝線路圖

安裝前，先斷開電瓶的電。

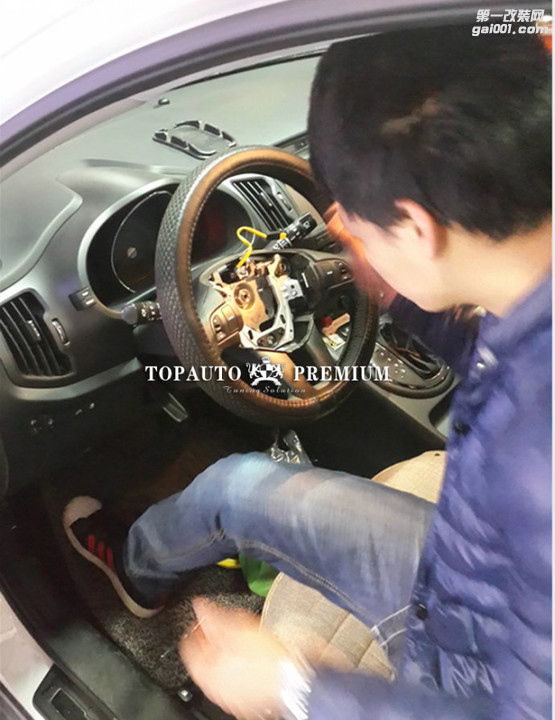

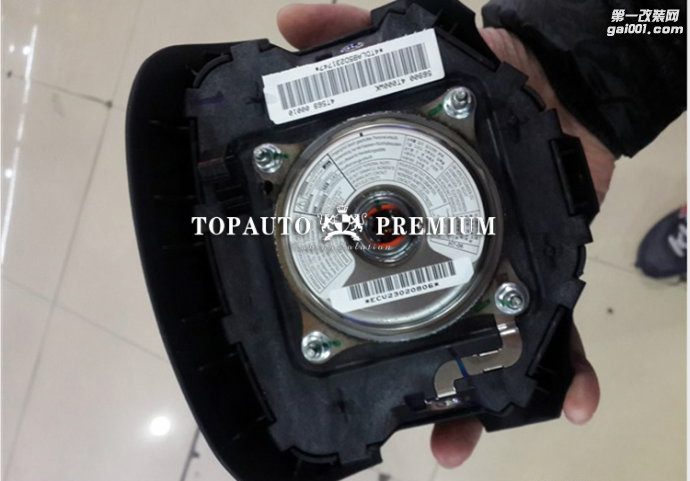

拆下安全氣囊

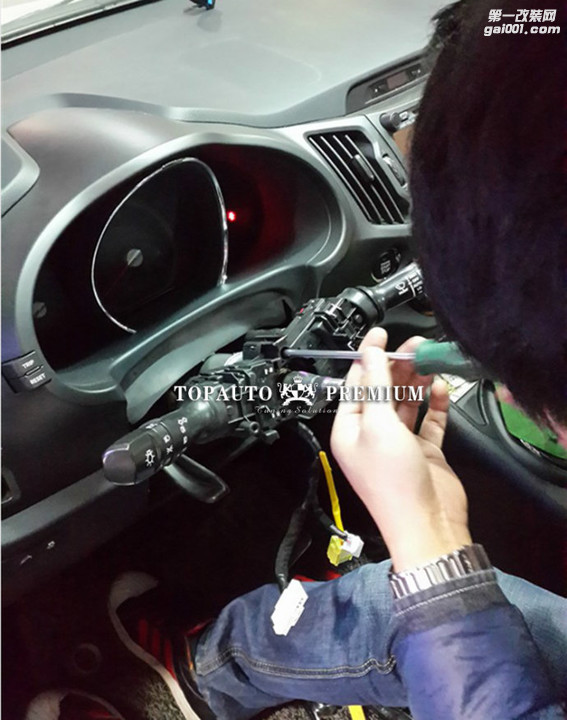

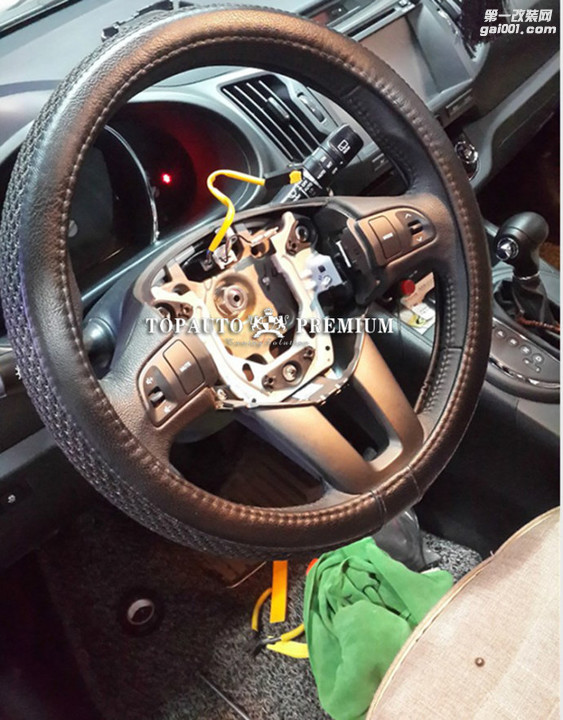

拆下方向盤下護板，拆下游絲

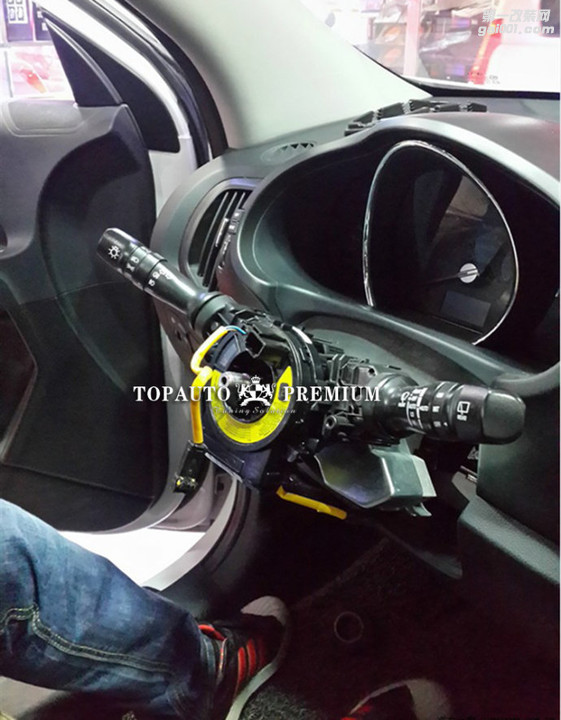

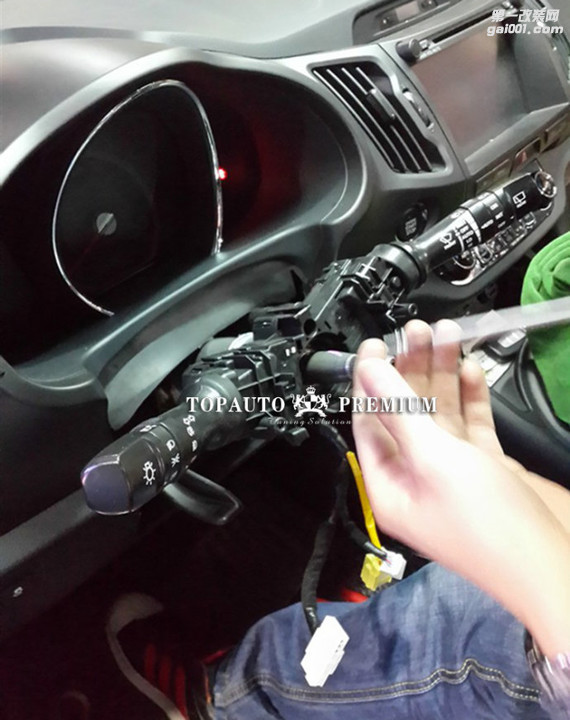

拆下原車的大燈開關

裝上產(chǎn)品帶有自動感應檔的組合開關

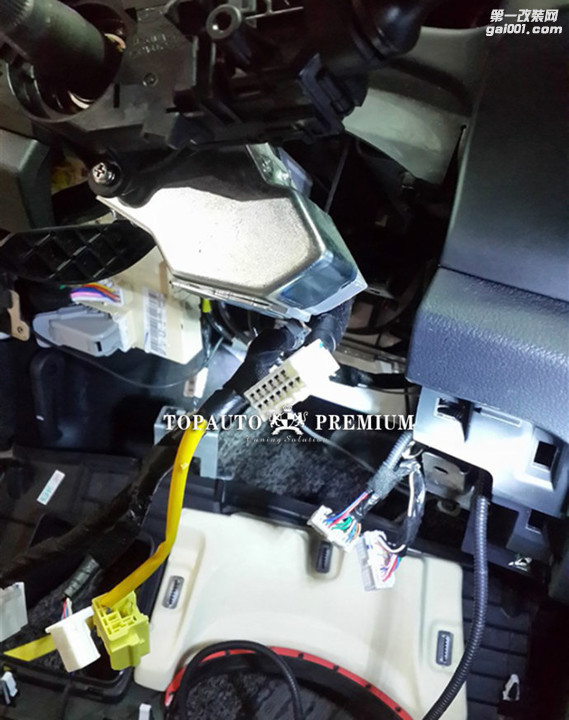

拆掉駕駛座儀表臺下面的護板

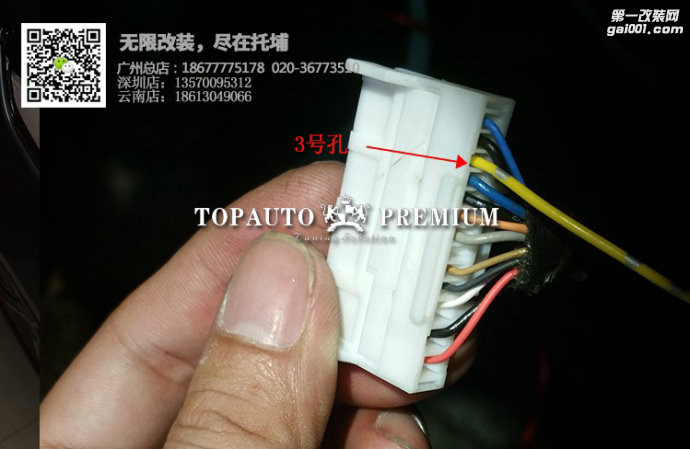

根據(jù)接線圖把產(chǎn)品單獨一條配線的一端插入燈光組合開關插頭的3號孔上和BCM上的24個孔插頭相連

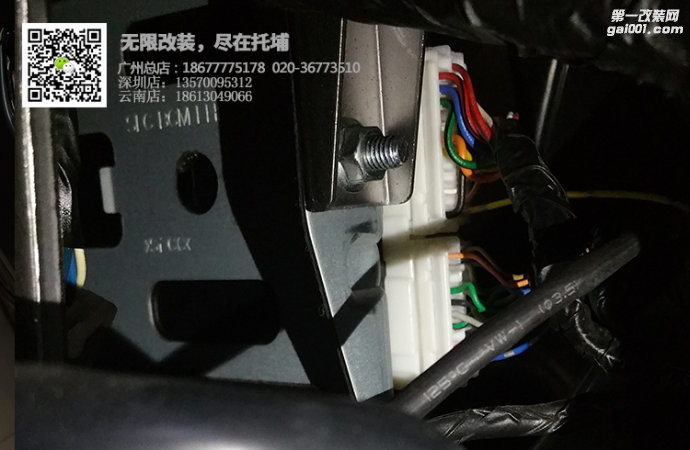

找到大燈控制模塊bcm的兩個插頭（在導航左下方豎著并排的兩個插頭就是一個是20針一個24針）

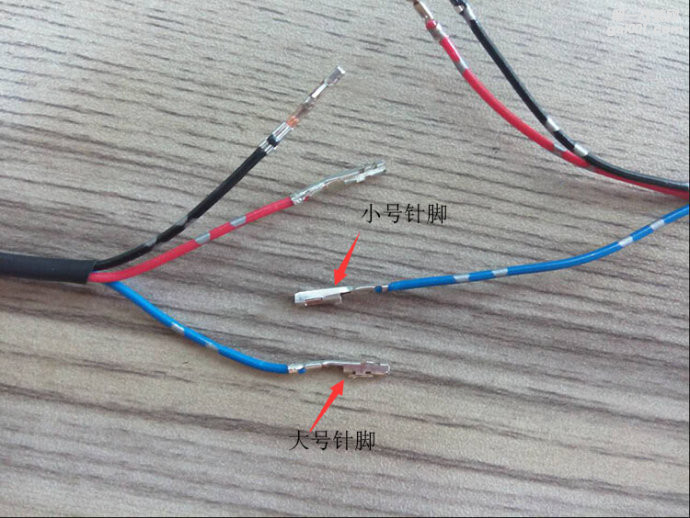

插這三根線的時候要注意，線兩頭的針腳大小是不一樣的，大的那頭針腳插BCM插頭，小的那頭針腳插感應頭插頭

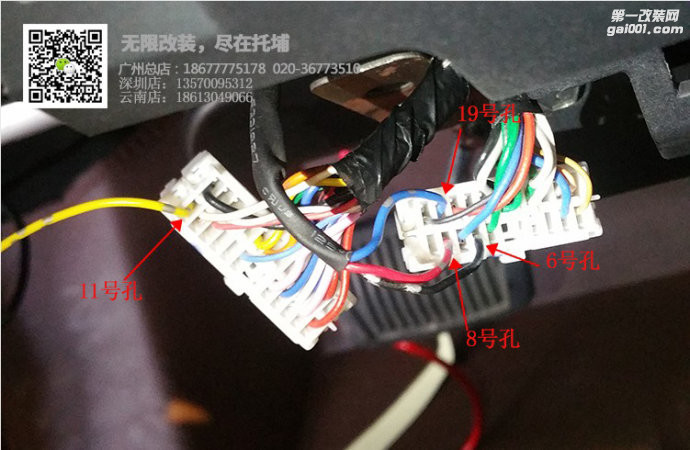

把組合開關插頭3號孔線和BCM上的24個孔插頭的11號孔相連；把20個孔插頭和感應頭插頭相連，孔位連接方式是（6號孔和7號孔、8號孔和6號孔、19號孔和8號孔）

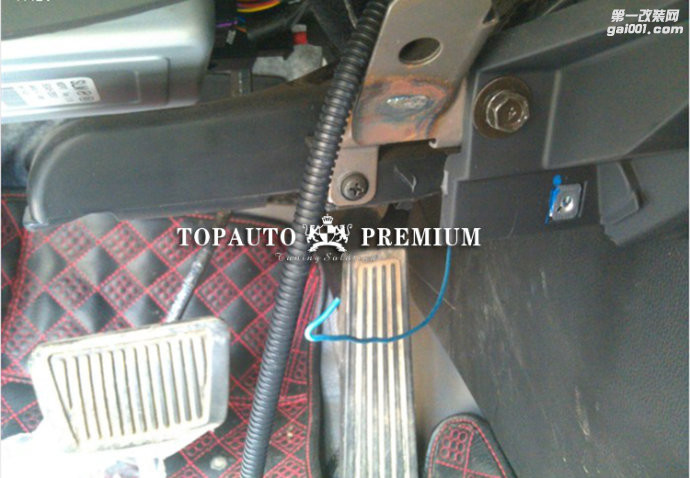

用鐵絲把線拉倒儀表臺上的光感應位置上接感應頭插頭

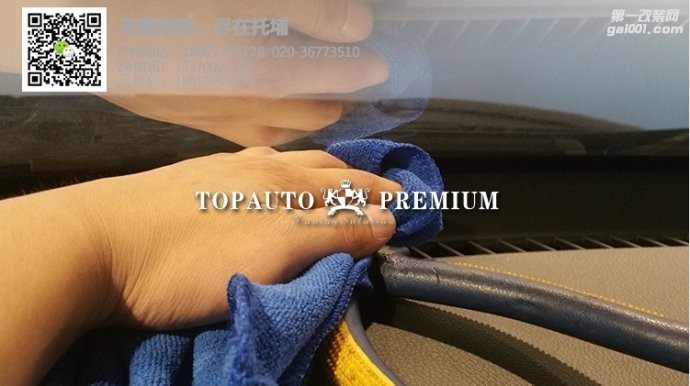

用一個鉗子夾著感應頭再往上拔感應頭，最好是用毛巾蓋著再往上拔感應頭以免鉗子打到玻璃如下圖

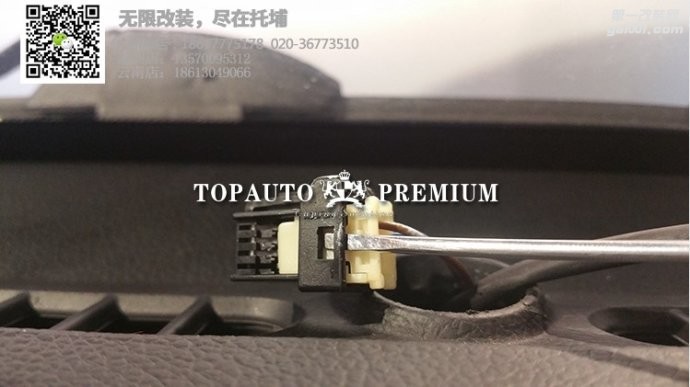

感應頭拔出來后，把感應頭插頭的白色卡子撬出來

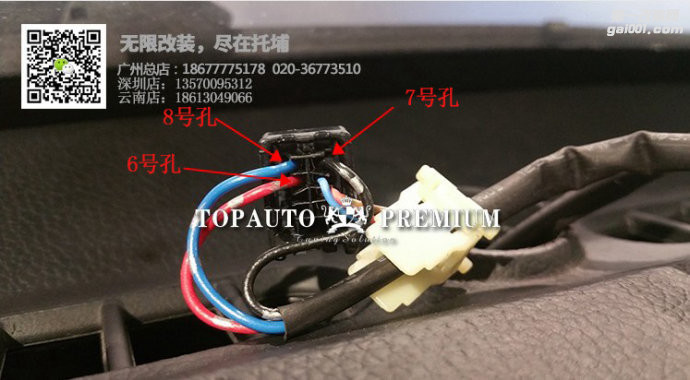

感應頭6號孔和BCM7號孔相連、7號孔和6號孔相連、8號孔和19號孔相，把來上來的線接好。把拆下的配件復位，即安裝完畢。
