手把手教您制作CarPC 車載電腦制作to標致307
本次是給標致307制作，一個人做（沒功夫拍細節照）
操作系統：WIN7
功能：高清行車記錄，電影，音樂，上網，導航，OBD發動機固障檢測清除等。

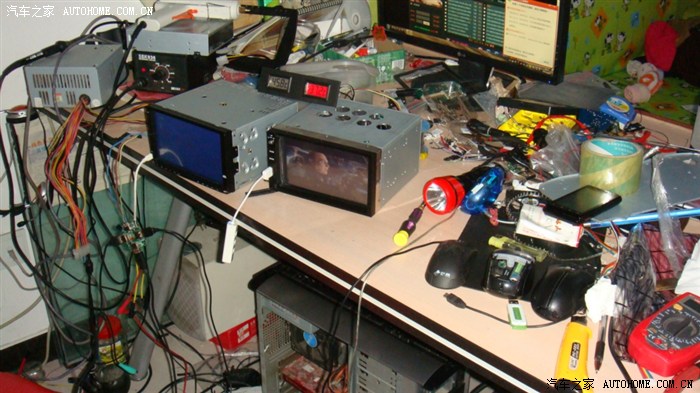

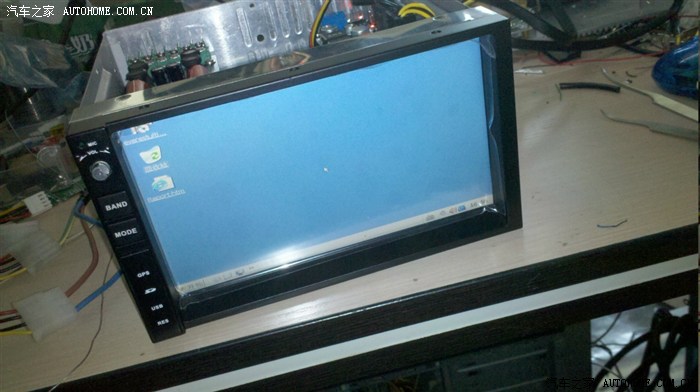

圖：試圖第一張（將近完工烤機時的工作臺），測試貼圖大小





1、好了上圖了（前期東西都沒拍照，機箱就無法細介紹了，大至裝完的情況）

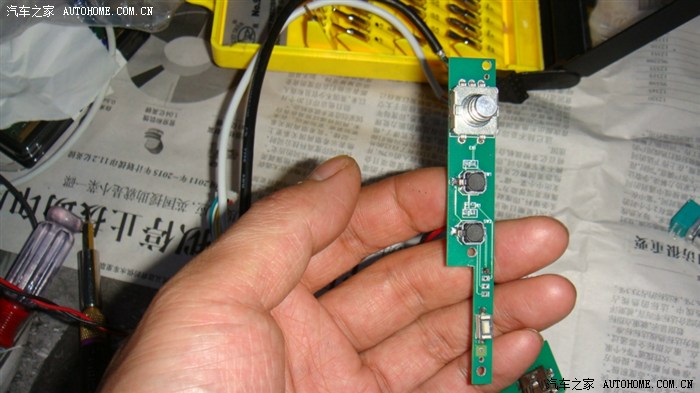

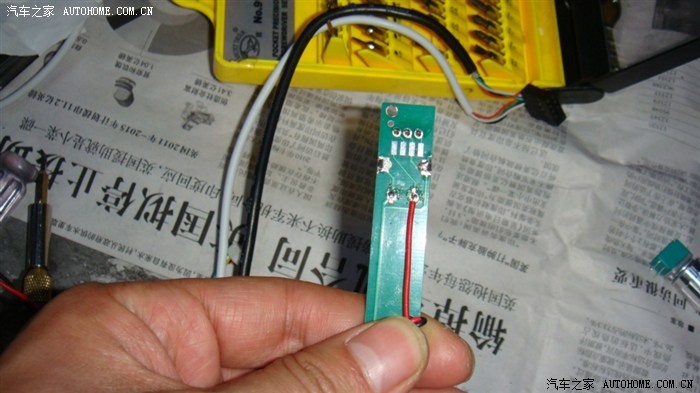

圖二、焊接電路板，（面板左側的，音量電位器，電腦開機，重啟，MINIusb ,USB接口。）






圖三、紅線接電腦開機開關上（電腦開機另一條線為搭鐵線，所以這里只取一條線即可，省得線太多煩）





圖四、此處兩根黑線（最下面一根為電腦重啟線，中間的黑線為搭鐵線，我家線色少，湊合著用了）

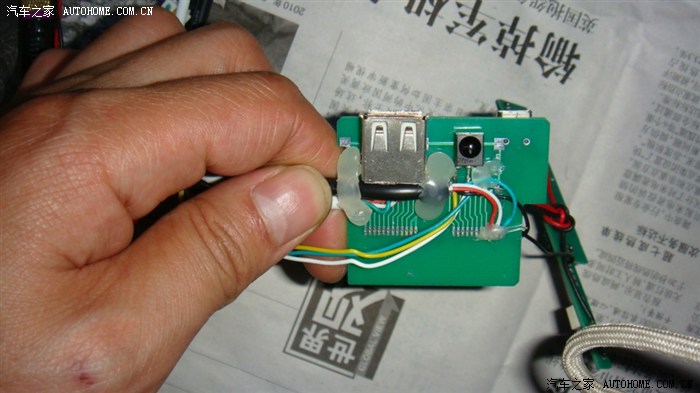

圖五、由于本次采用的機箱為一個mini US接口，兩個Sd接口。（都用電腦了還要SD卡槽干毛用。直接廢掉改大USB接口）

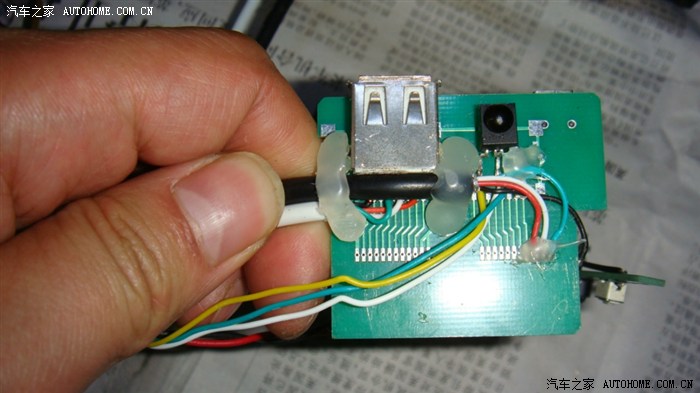

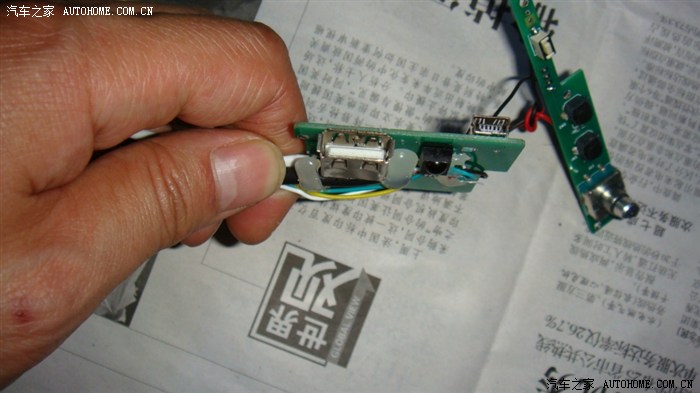

圖六、看到USB旁邊的小黑頭沒，那是未來顯示屏用搖控器的探頭。，這塊板后面還有一個miniUSB接口（說實話沒啥用，常用的都是大口轉小口。）



圖七、看到miniUSB了沒

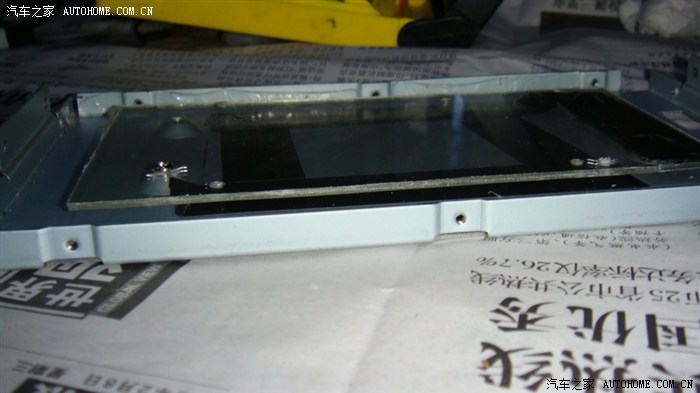

圖八、顯示器背扣板，（切塊亞克力有機板做顯示器驅動板的固定背。）




圖九、注意打好吼的有機板下面貼點絕緣膠布，以免固定驅動板時螺絲碰鐵

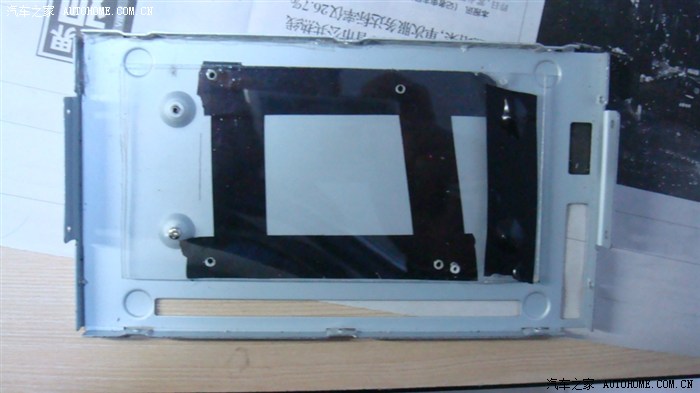

圖十、背板基本完成






[ 本帖最后由 iliaojie 于 2012-04-02 23:12 編輯 ]
返回本版 北京 朝陽
  • 關注：返回本版 北京 朝陽
  • 關注：返回本版 北京 朝陽
  • 關注：返回本版 北京 大興
  • 愛車：返回本版 北京 朝陽
  • 關注：豪情


  • 發表于 2012-04-02 23:04 | 來自 汽車之家網頁 5樓
    圖二十六、



    圖二十七、




    圖二十八、




    圖二十九





    圖三十、

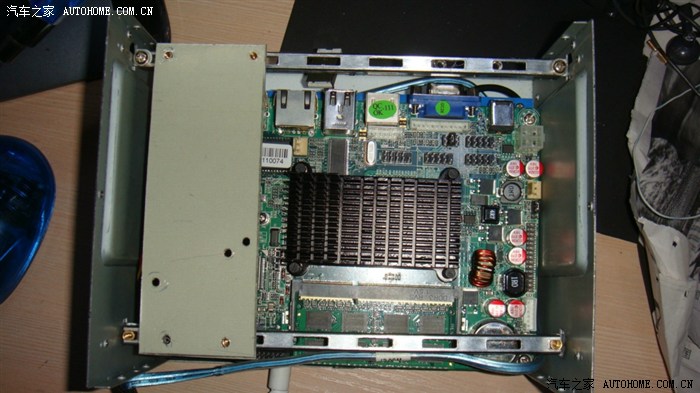

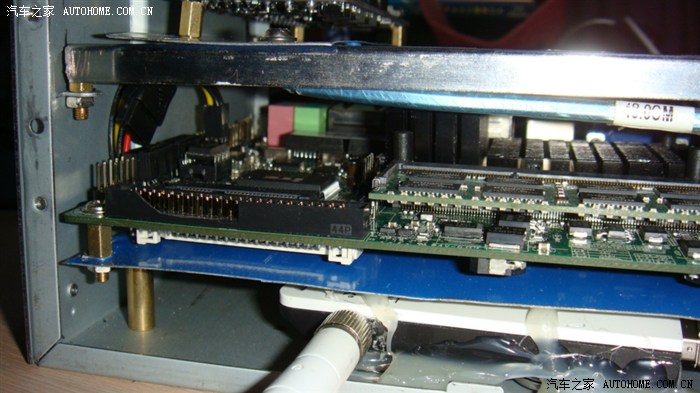

    圖三十一、白的帶天線的是3G無線網

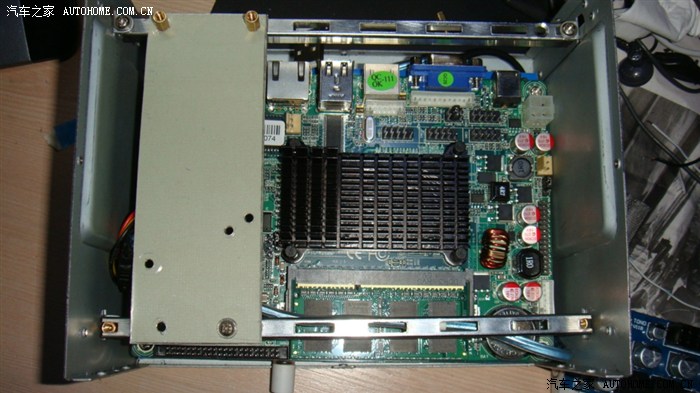

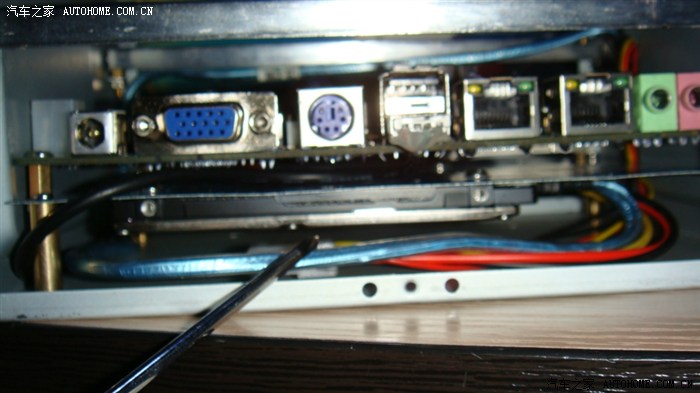

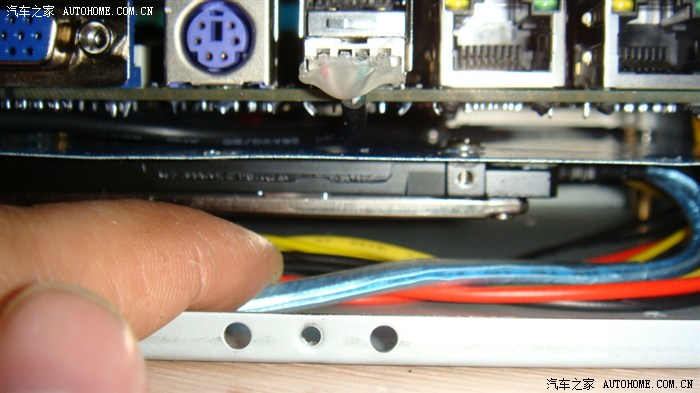

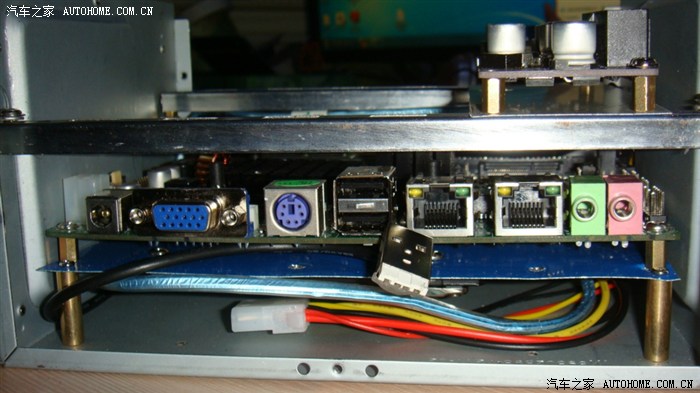

    圖三十二、硬盤在主板拖板面，有看到?jīng)]？




    圖三十三、指給你看 500G也不貴，你想存多少東西呢（給100G做行車記錄高清拍攝還不夠你就用整個盤吧）

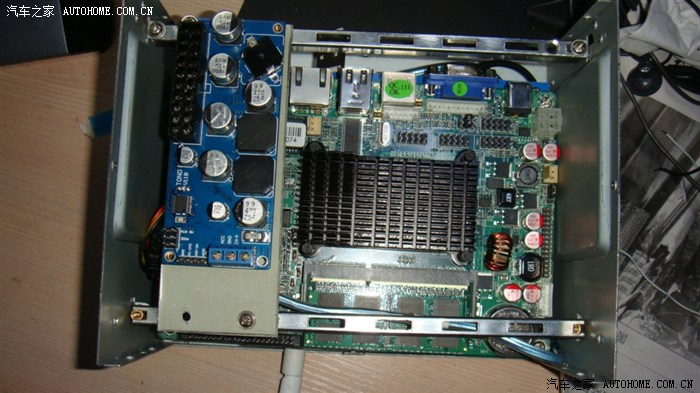

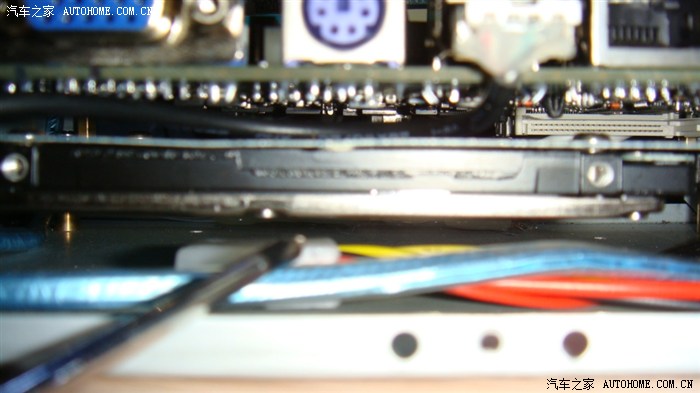

    圖三十四、這回看到硬盤了吧

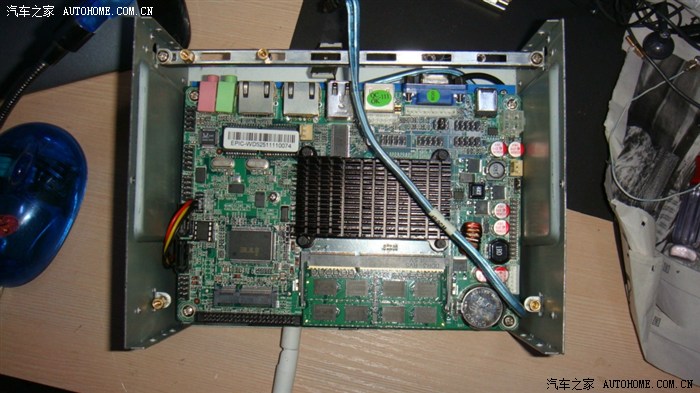

    圖三十五、上圖看不清，虛了，來張清晰點的





    圖三十六、差不多了

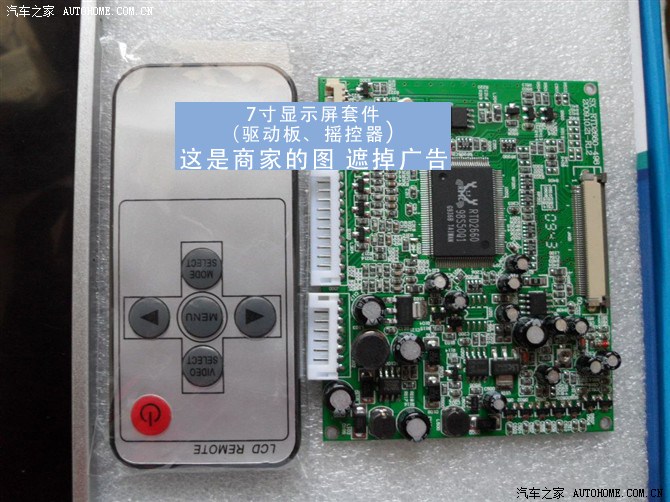

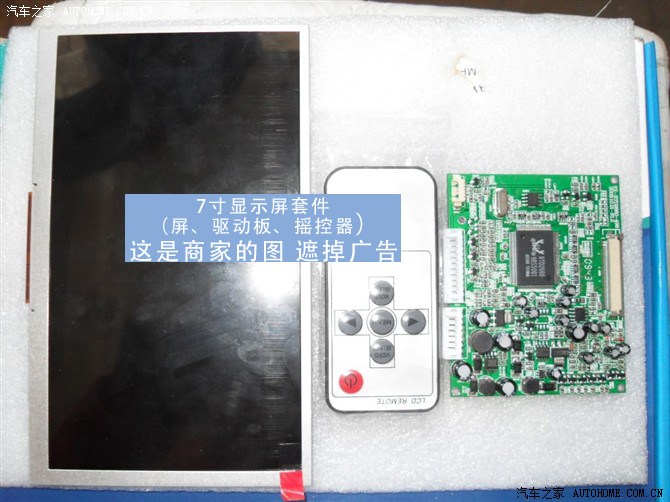

    圖五十二、（所購產品介紹：顯示屏套件：7寸數字屏 倒車優先驅）

    圖五十三、

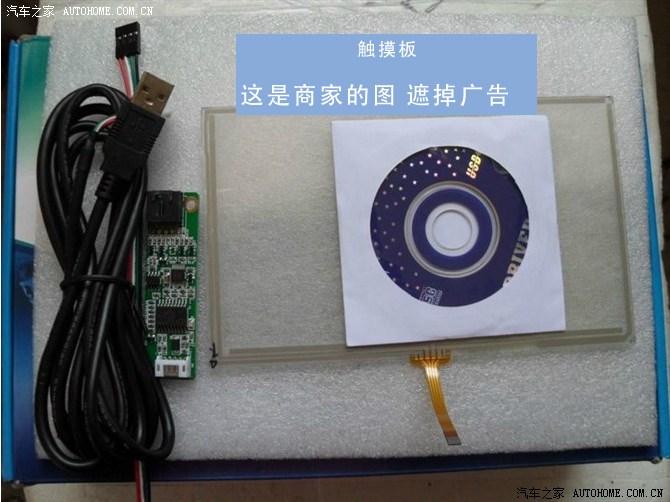

    圖五十四、（所購產品介紹：觸摸板，觸摸控制卡 USB線  驅動光盤）

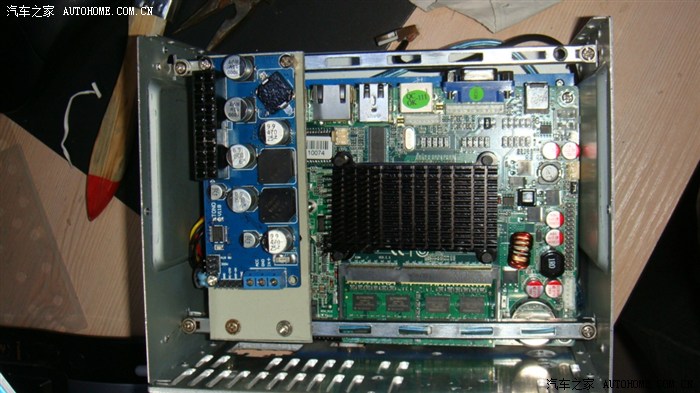

    圖五十五、（所購產品介紹：電源板,寬壓 6-24V 帶 ITPS 輸出功率100W）



    以上配件全是我店的，有意者請多進入本店了解：http://chezaisc.taobao.com/
    詳情可咨詢店長：彭生13480613599
    QQ：1294781595
