明銳改裝 RNS510和立體聲藍牙詳細作業

摘要: 消停了好長時間，一個偶然的機會從本壇同學那里收了個便宜藍牙，又一個偶然機會收了個便宜RNS510，于是就把這兩個高檔貨給裝上了，藍牙效果很好，導航也不錯。兩個東西不是同時裝的，時間間隔的比較長，藍牙去年就裝 ...

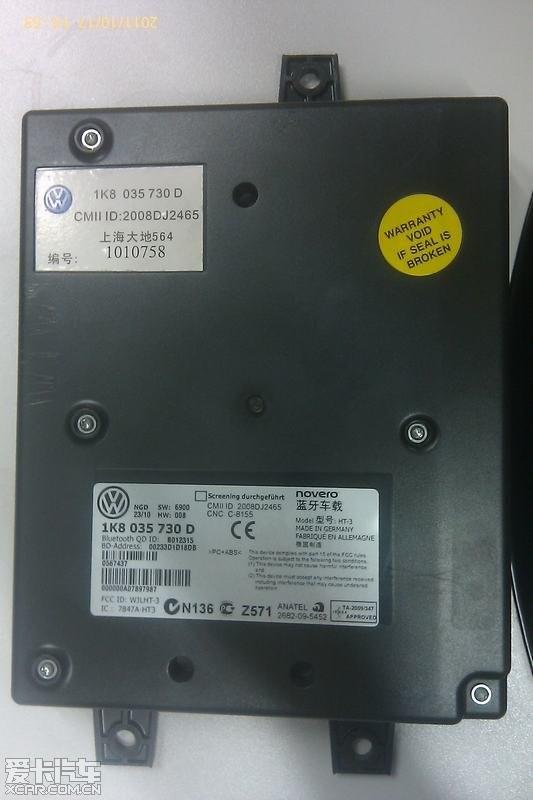

消停了好長時間，一個偶然的機會從本壇同學那里收了個便宜藍牙，又一個偶然機會收了個便宜RNS510，于是就把這兩個高檔貨給裝上了，藍牙效果很好，導航也不錯。兩個東西不是同時裝的，時間間隔的比較長，藍牙去年就裝好了一直懶得發作業，RNS最近才裝。還是按順序先藍牙后RNS吧：藍牙模塊730D，雖不是超級藍牙，但也足夠了，關鍵是便宜
- 玩改車

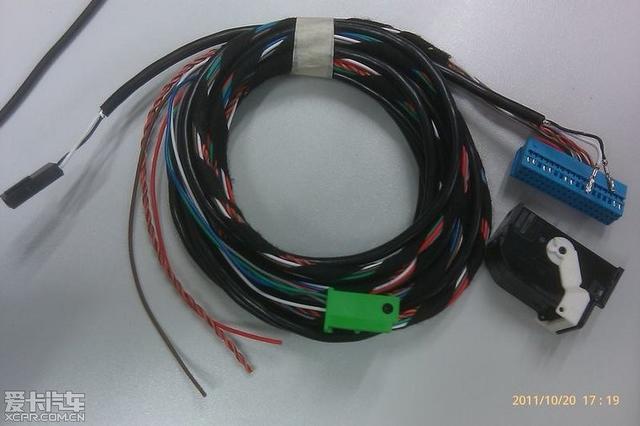

線束，坑爹，如何坑后面說
- 汽車改裝網

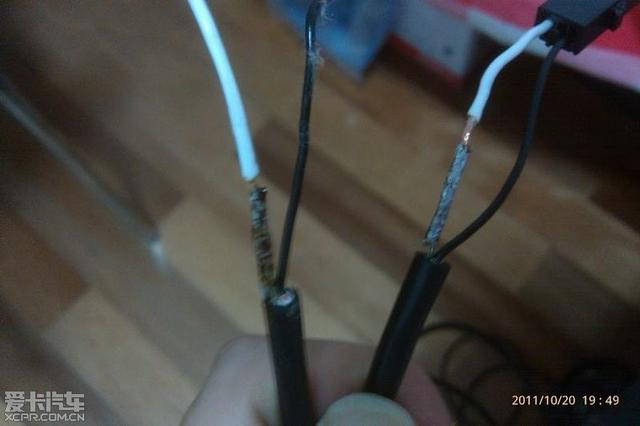

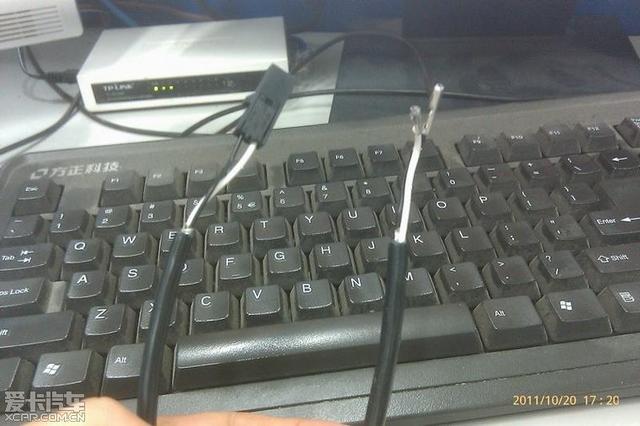

第一坑，麥克線應該是屏蔽線，結果屏蔽層根本沒接地，哥給他重新加工一下

加工后

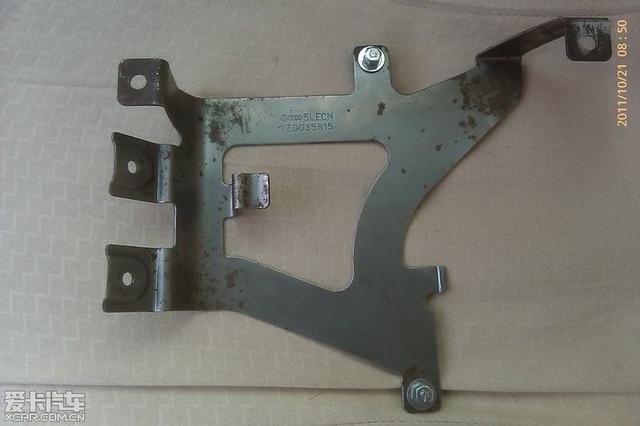

藍牙模塊支架，跟很多同學藍牙安裝方式不一樣吧，市面上看到的都是泡沫支架固定的，明銳原廠應該是用這個支架的

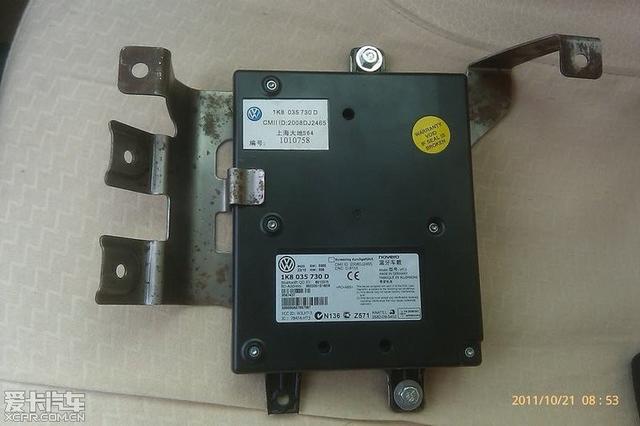

模塊裝到支架上

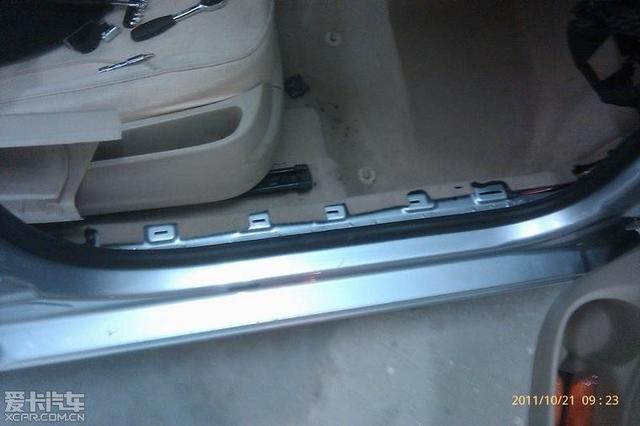

安裝過程，首先拆掉門邊壓條走線

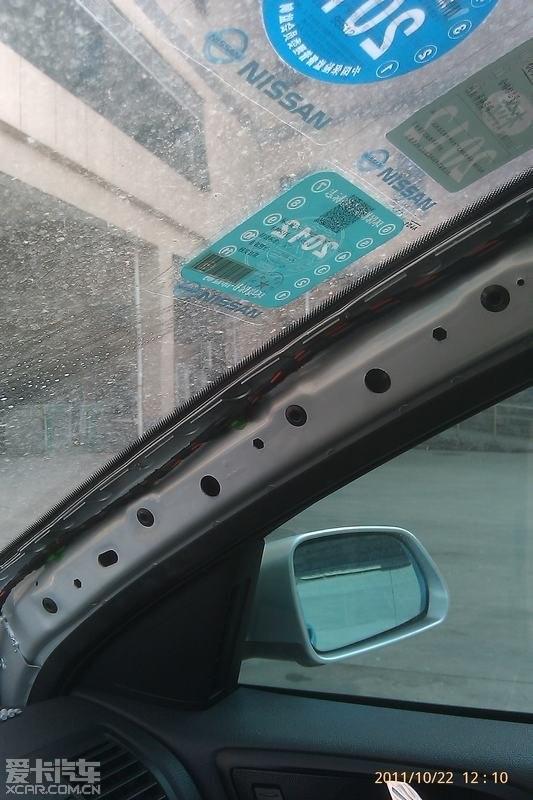

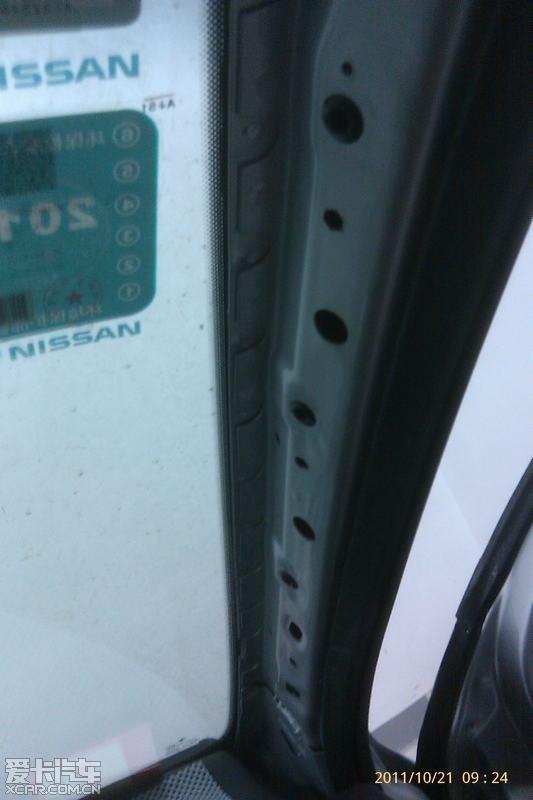

同樣拆掉A柱飾板走線

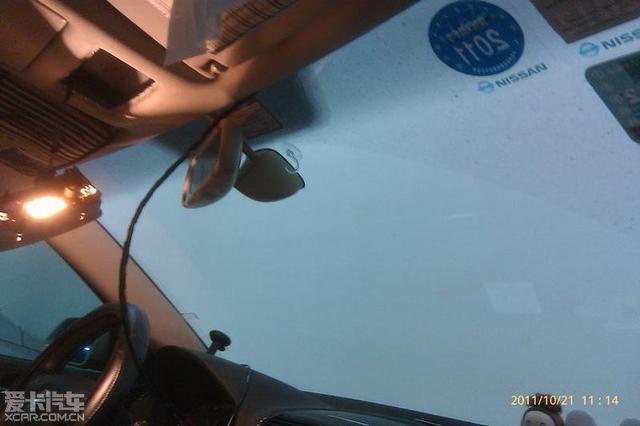

麥克線束穿過車頂走到頂燈處

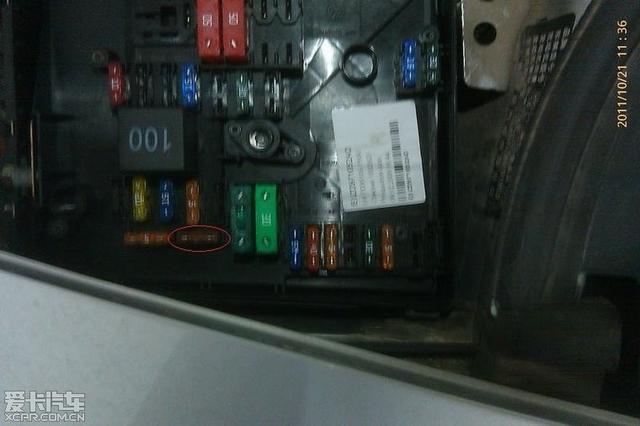

此處SB9插個5A的保險供電，供電線路我早在折騰ESP的時候就布好了

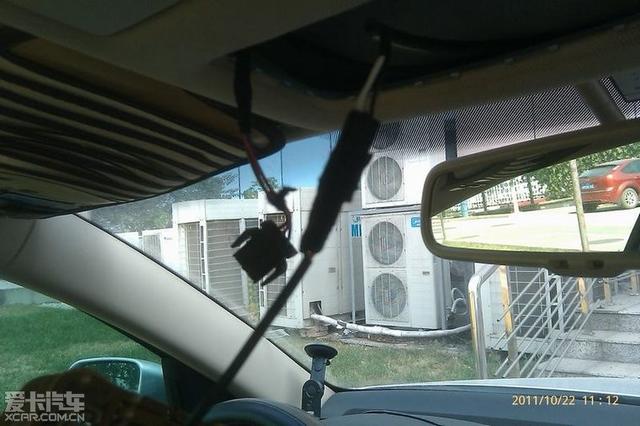

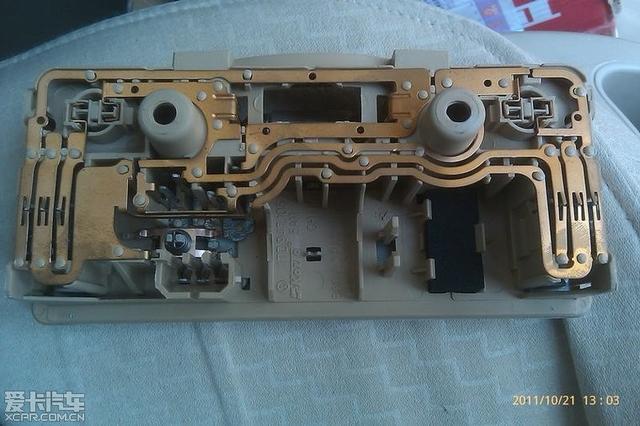

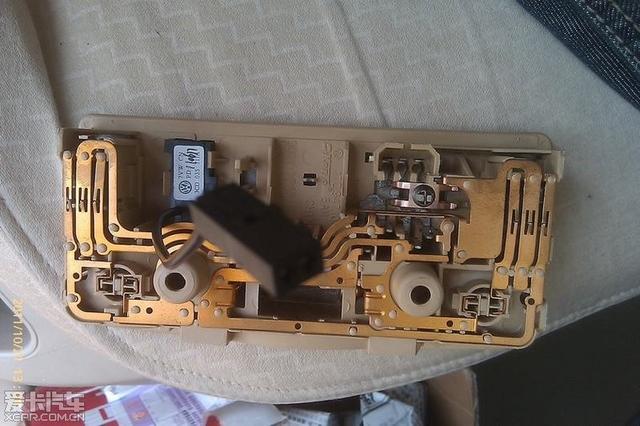

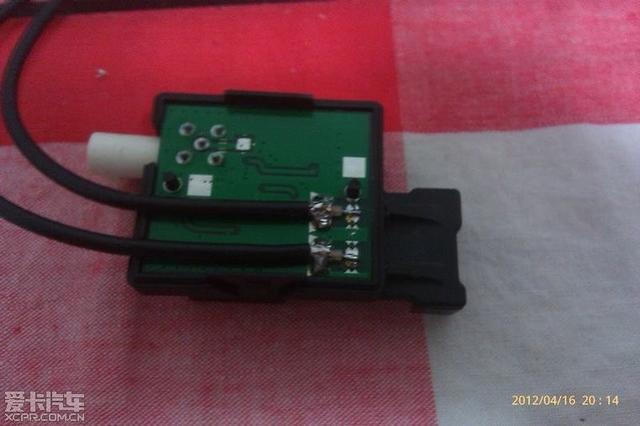

麥克固定在頂燈處

黑海綿拿掉固定上麥克即可

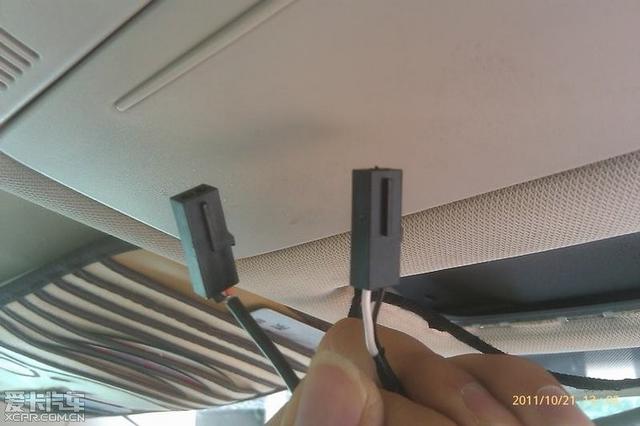

線束第二坑，麥克端居然都是母插

最后夾開插頭直接膠布纏上

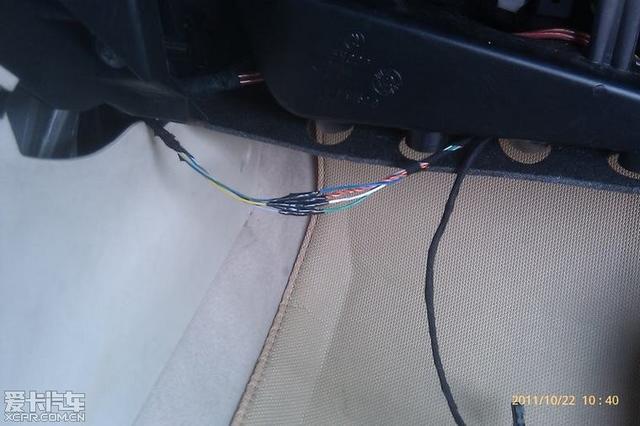

線束第三坑，MLGBD居然不夠長，夾斷，接長吧

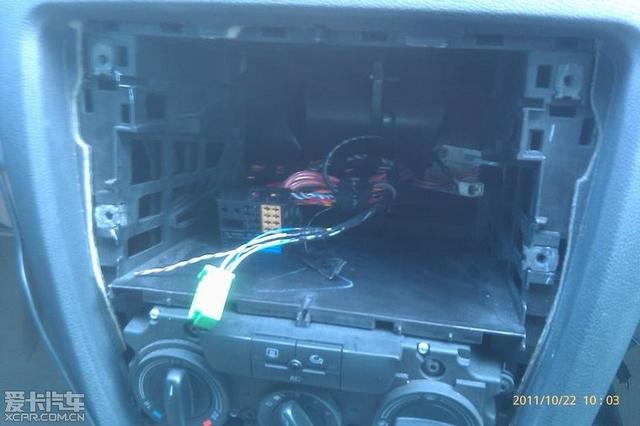

接到收音機處的插頭

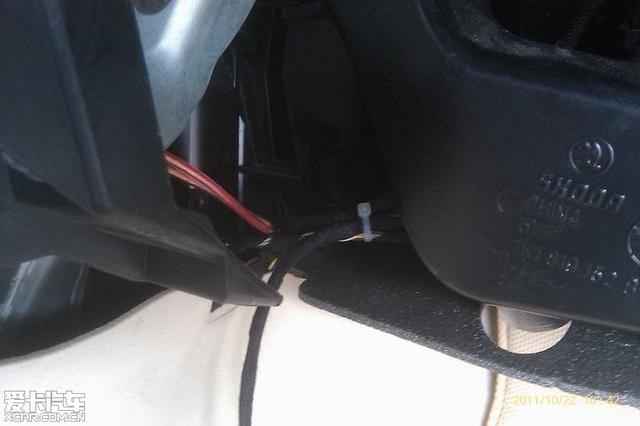

整理好線束

麥克線束固定在右邊A柱

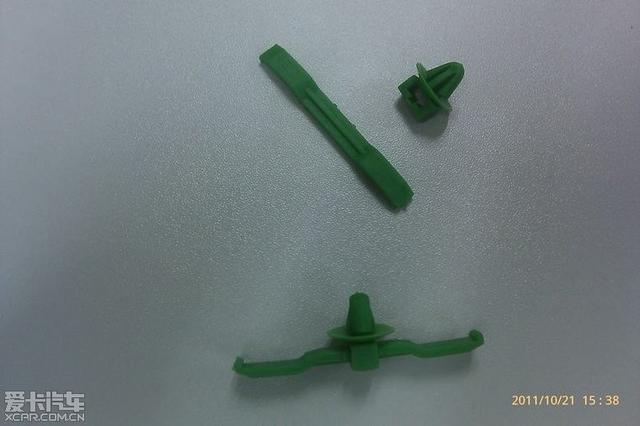

在A柱上固定線束用了下面這種線束卡

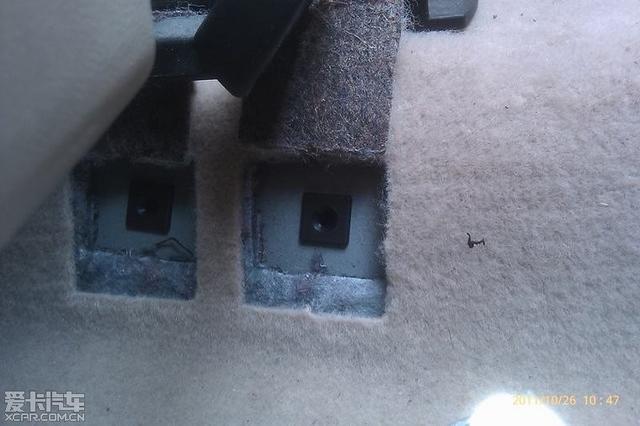

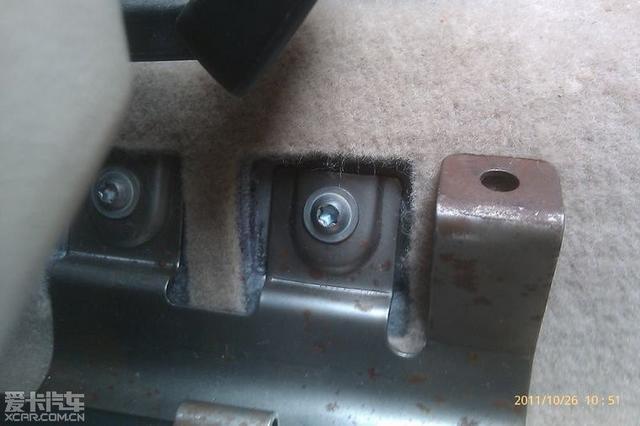

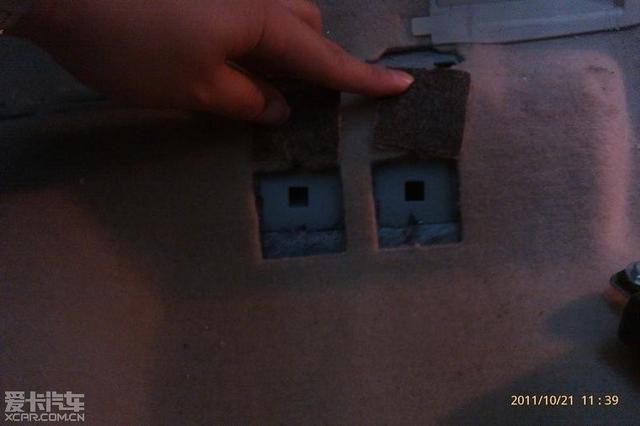

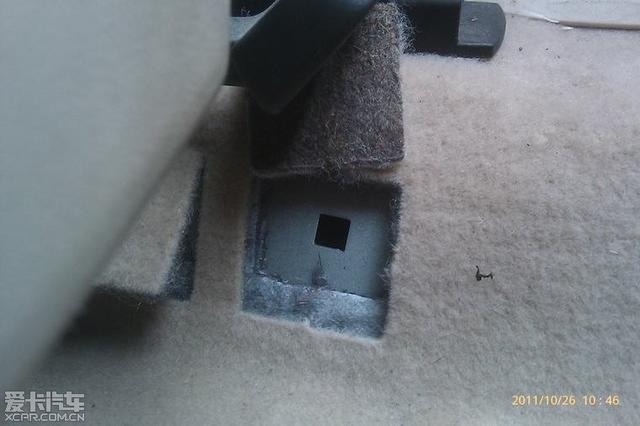

藍牙模塊固定的孔位

看得清楚一些

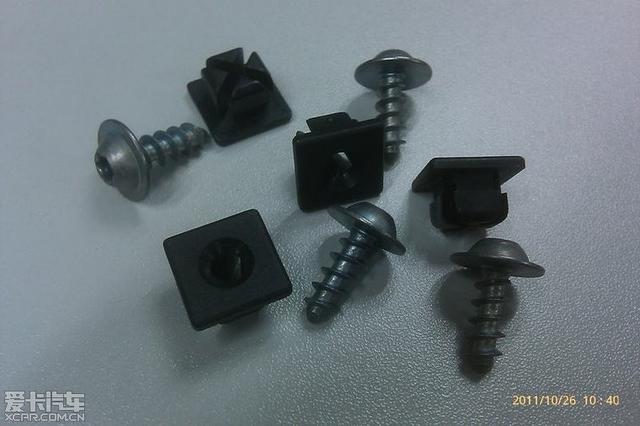

用得這種螺絲和螺絲卡子

插入螺絲卡子以后

固定好支架

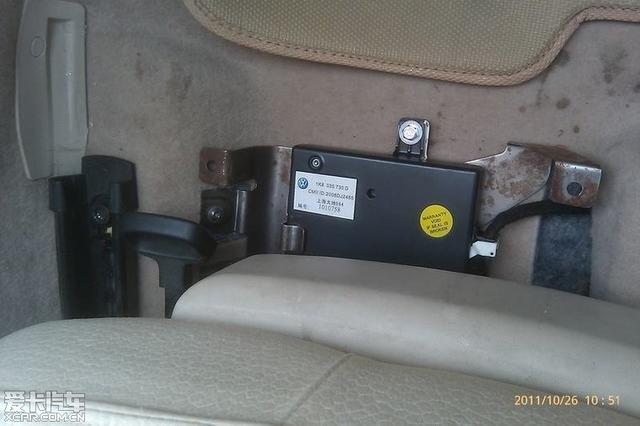

固定好的樣子，位置在副駕座位下面。上面應該還有個蓋子，賣藍牙那位同學不給我，其實他留著已經沒啥用了

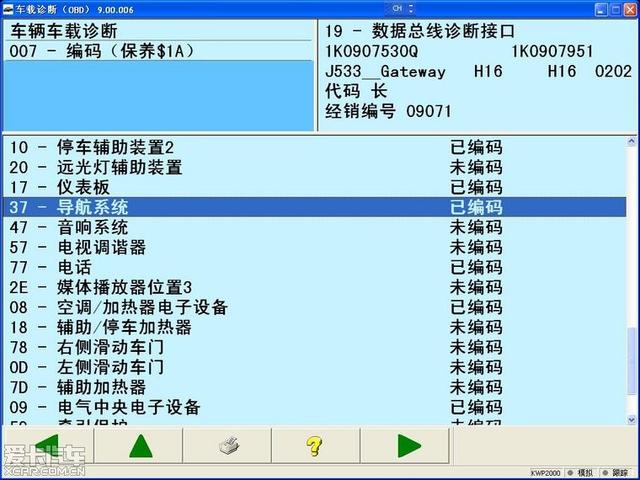

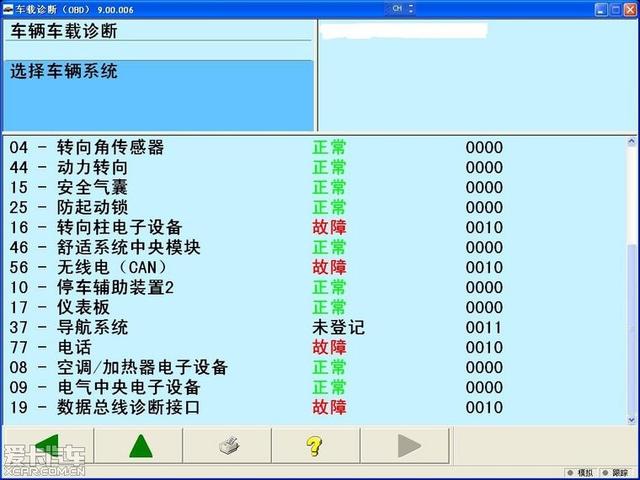

上電。拿出神器5053，進入安裝列表，顯示電話沒登記（忽略37導航系統，這個圖我是后來補截的，當時上藍牙的時候還沒有RNS）

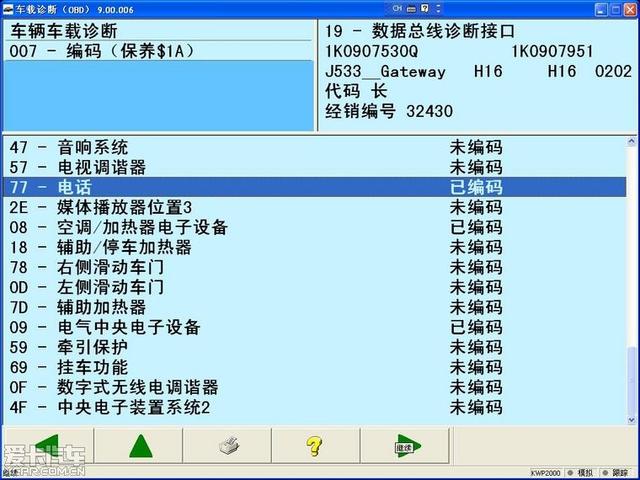

進入網關注冊77電話模塊

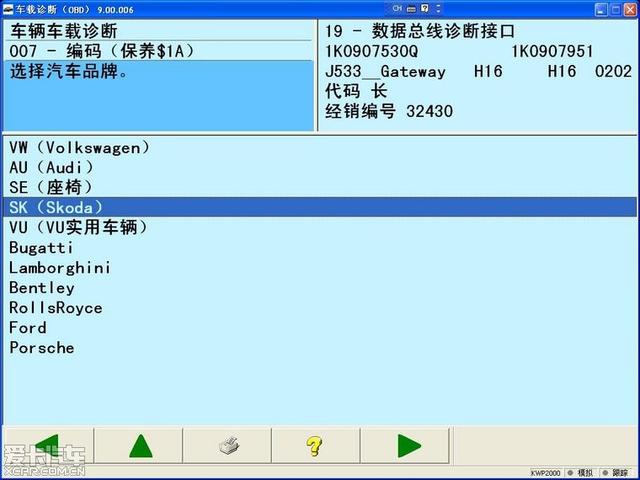

下一步選品牌，都是默認的

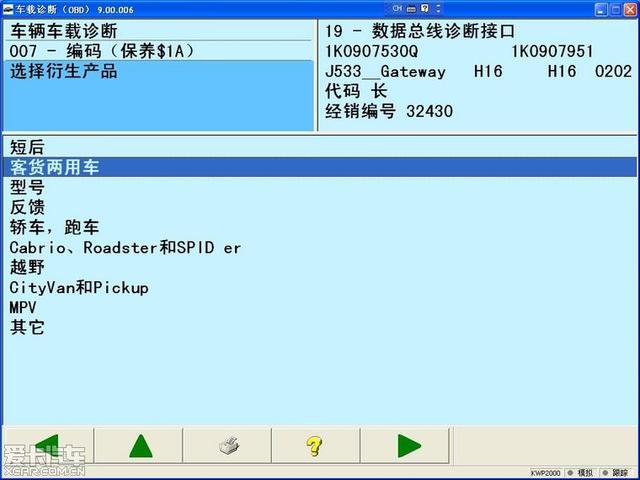

下一步選車型，不知道為什么是“客貨兩用車”，不過話說回來明銳真的可以客貨兩用

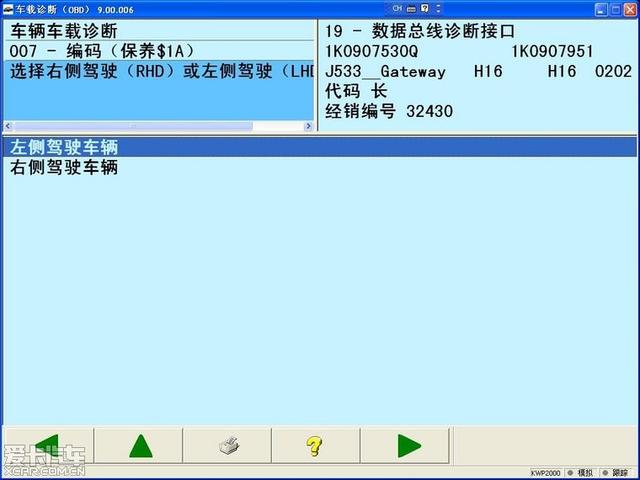

選擇左側駕駛

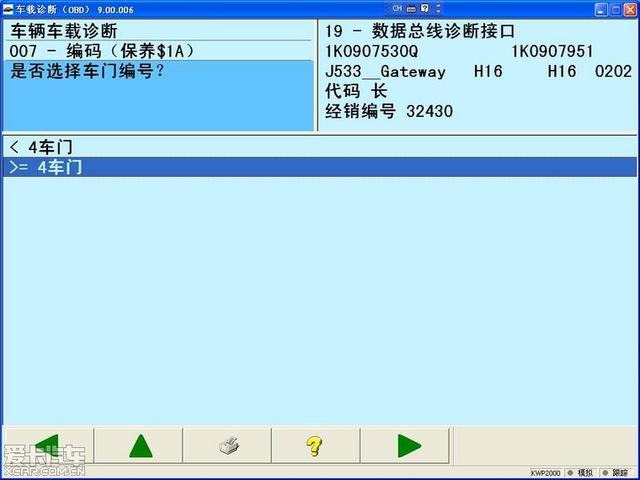

選擇4門

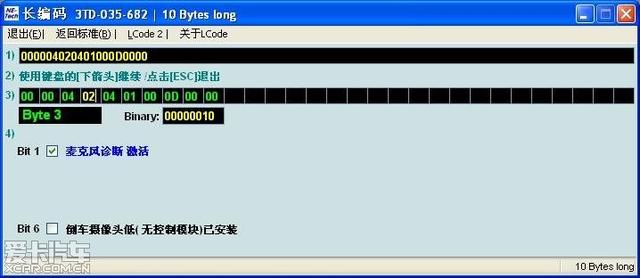

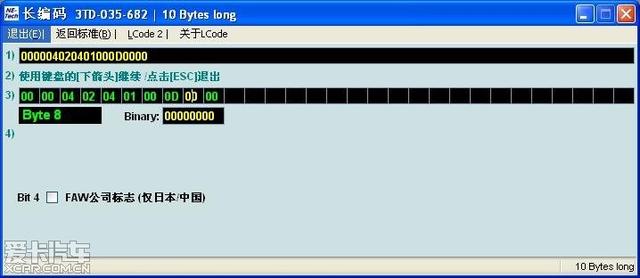

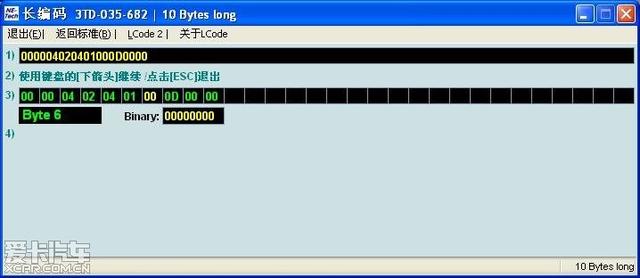

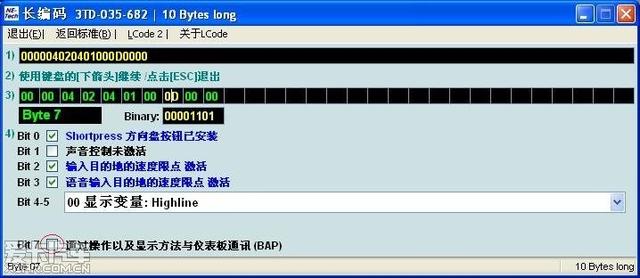

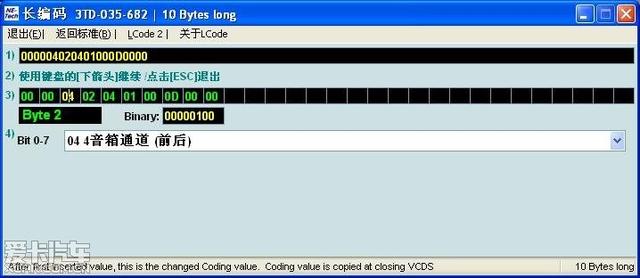

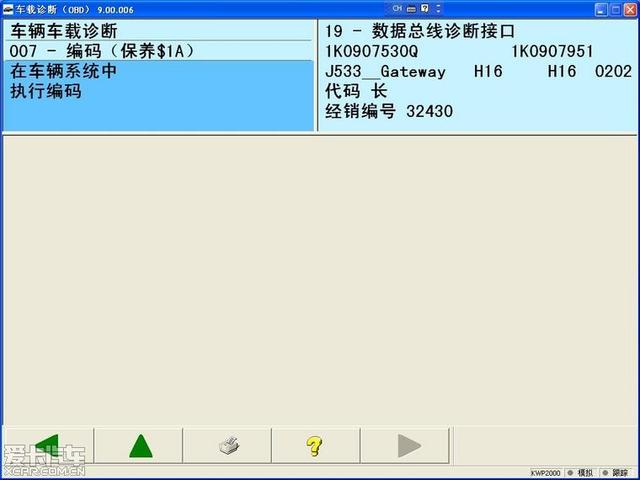

執行編碼

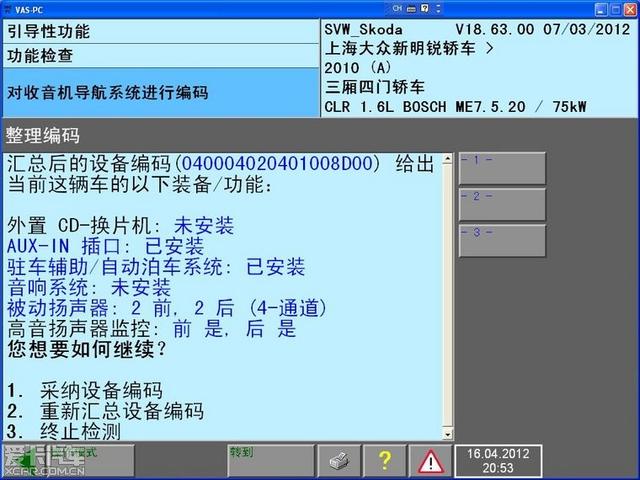

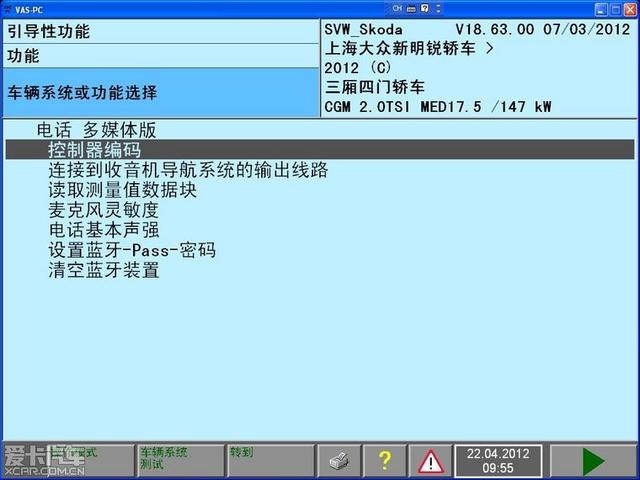

然后進入引導程序編碼

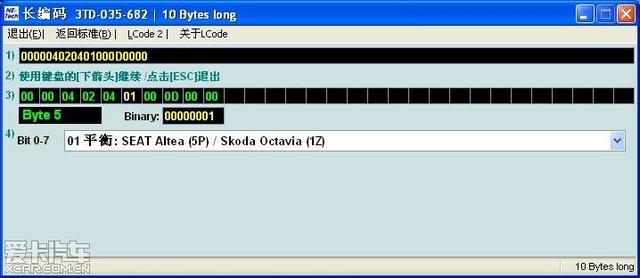

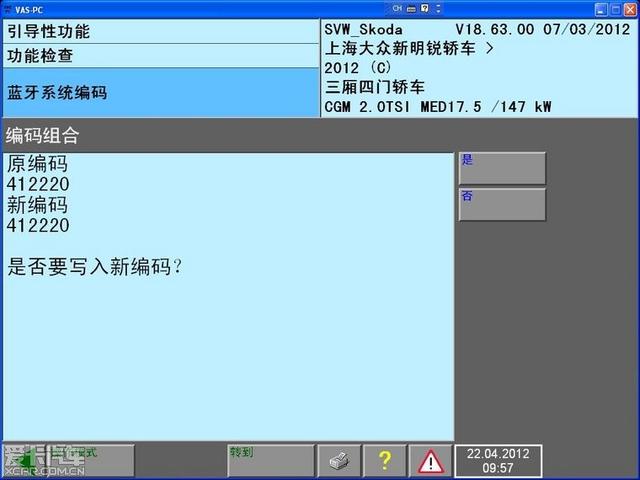

選擇好車型后引導出來的編碼跟原來一樣，不是廢話嘛，藍牙人家本來賣給我之前就在用

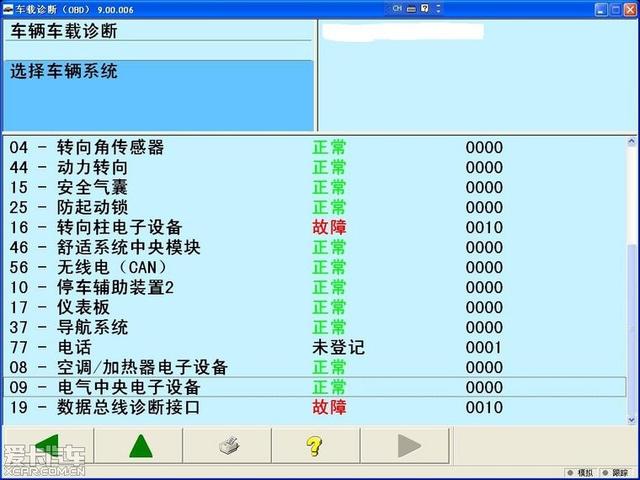

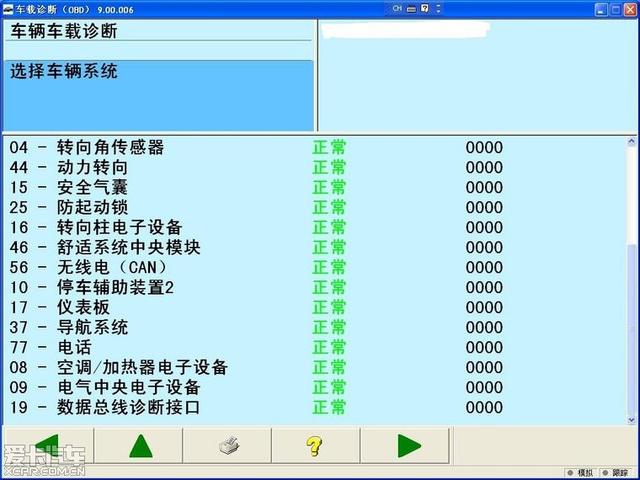

最后清一遍故障碼，一切正常

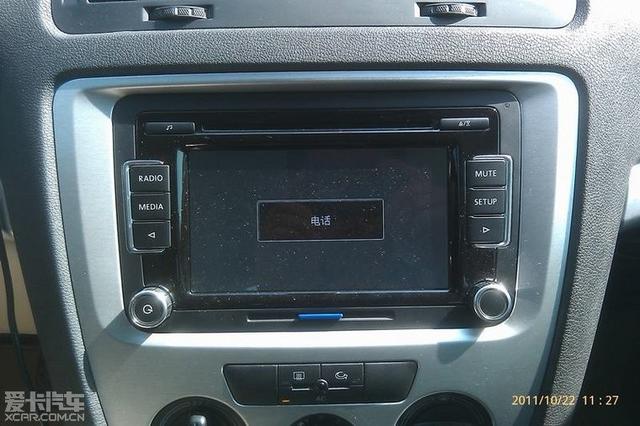

RCD510關機狀態下接電話（當時裝的RCD510）

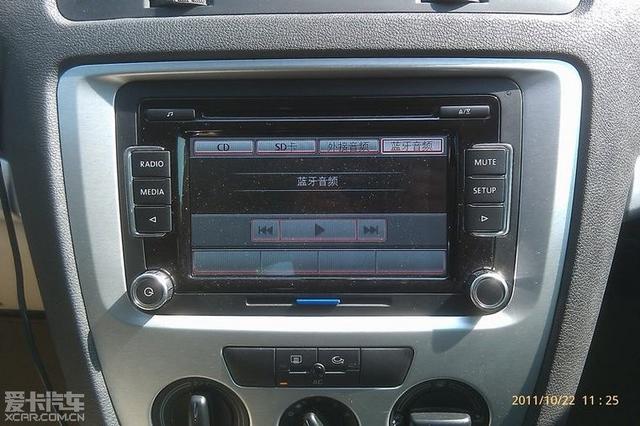

藍牙音頻，效果很不錯

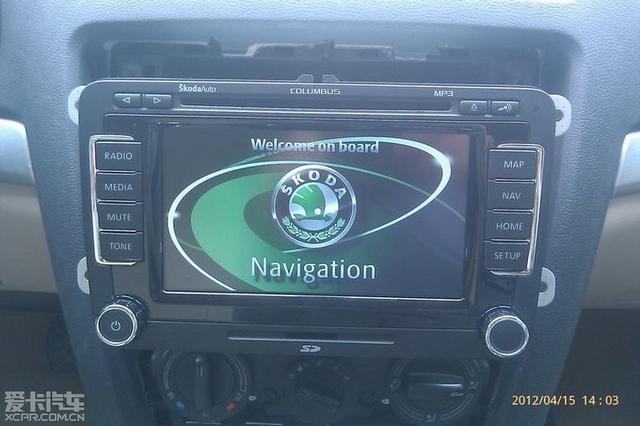

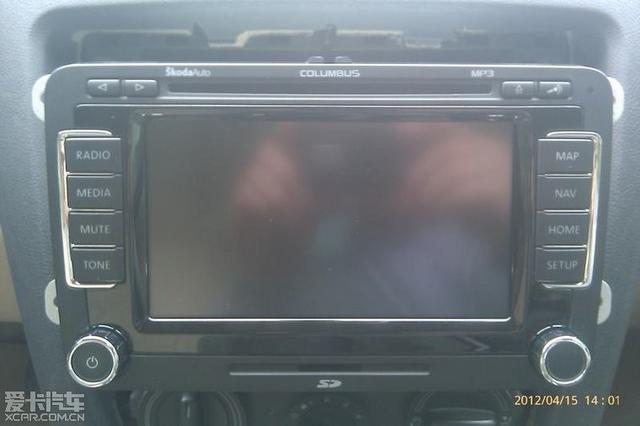

下面開始上RNS作業
RNS相對就比較簡單了，本身09款也沒什么需要改動線路的地方，GPS天線也在折騰藍牙的時候埋好了，天線放在右側A柱里了。

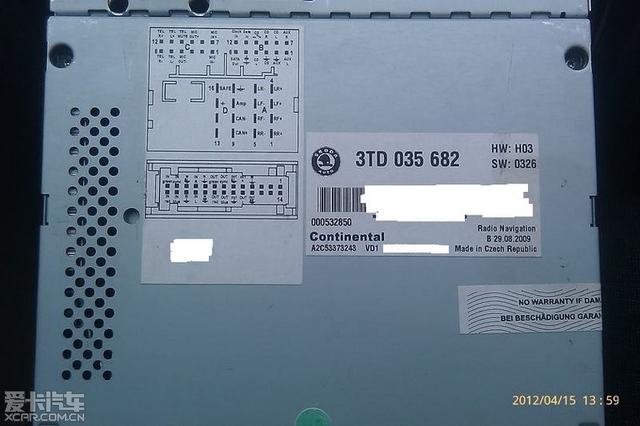

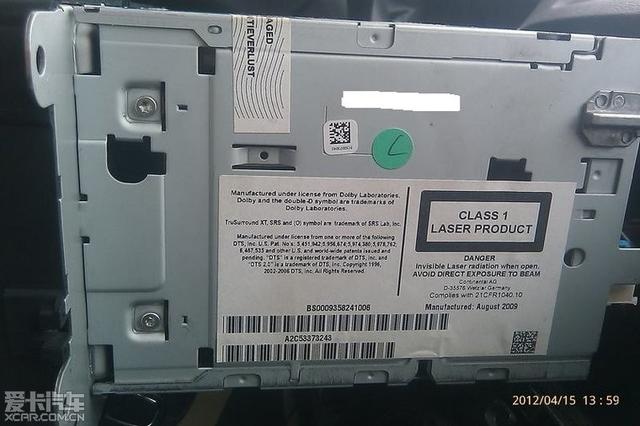

機身標貼，已經刷到0896固件和7741地圖，大屏儀表不支持漢字顯示不打算升1570
