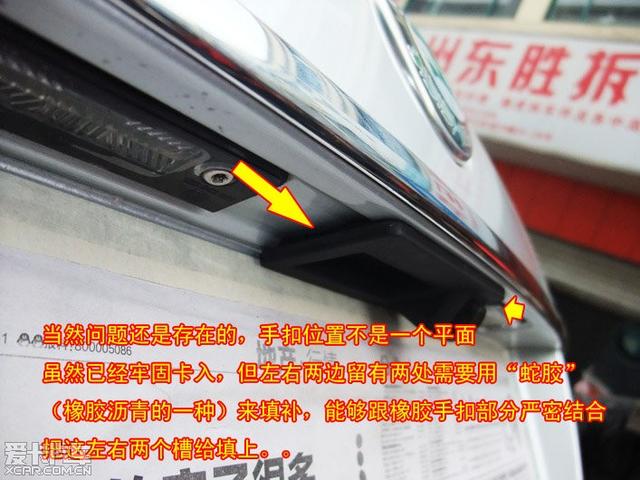

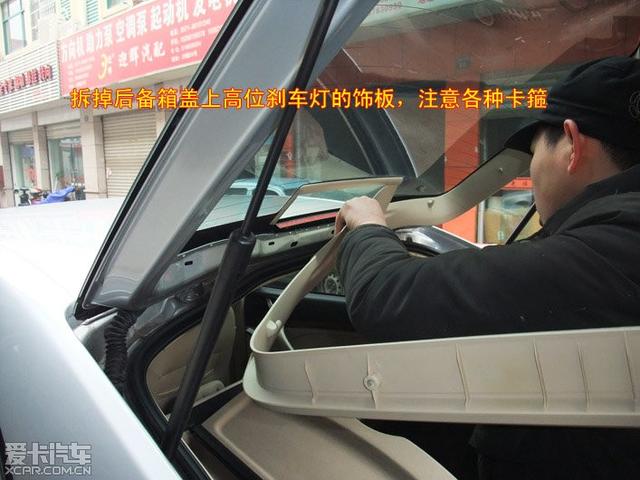

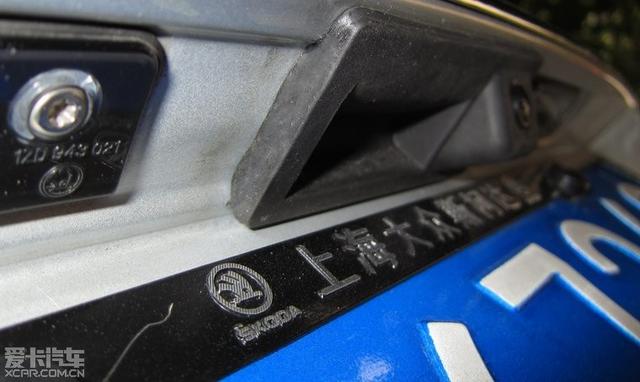

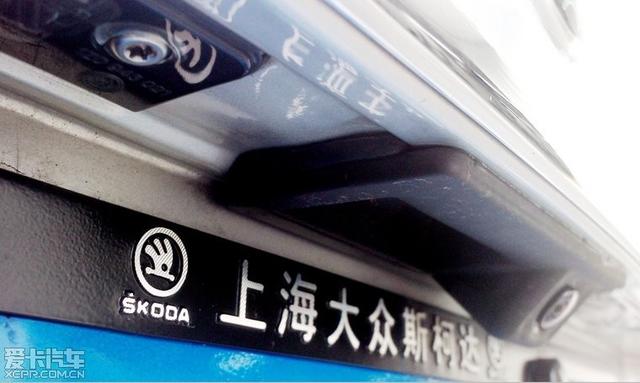

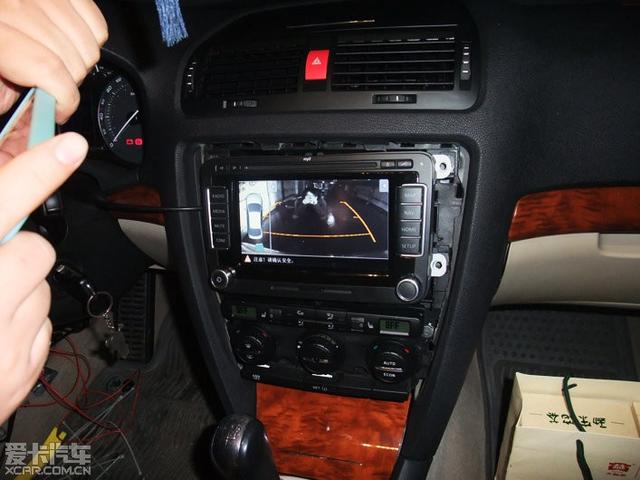

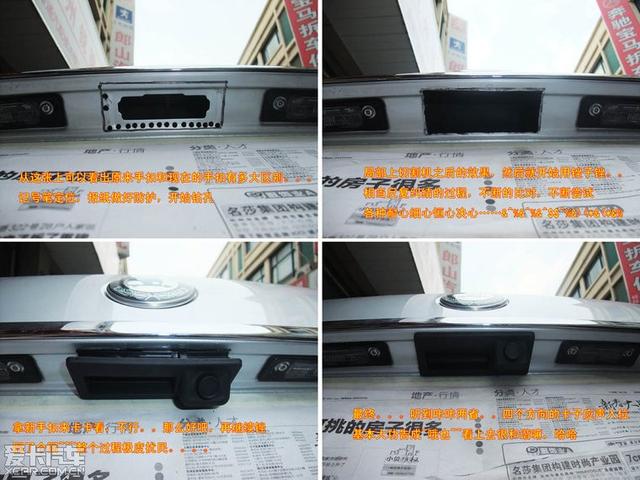

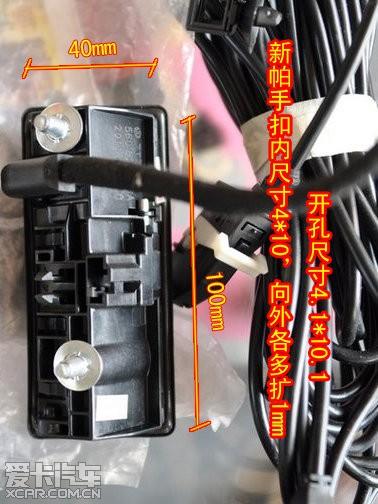

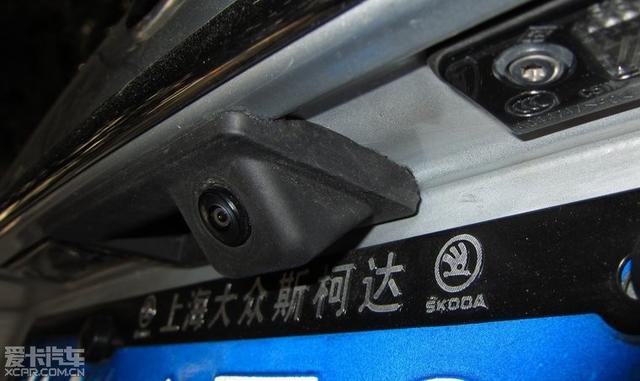

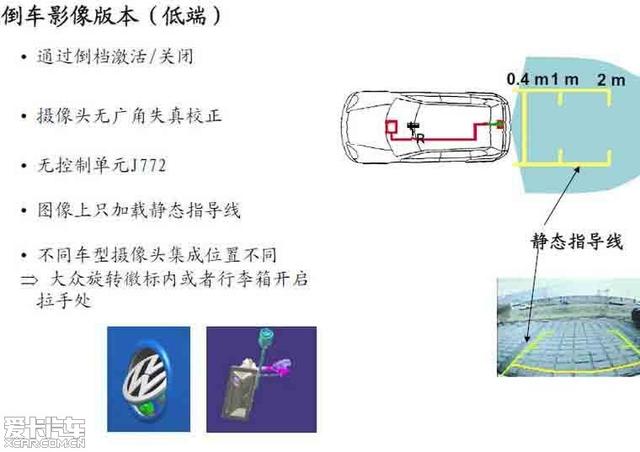

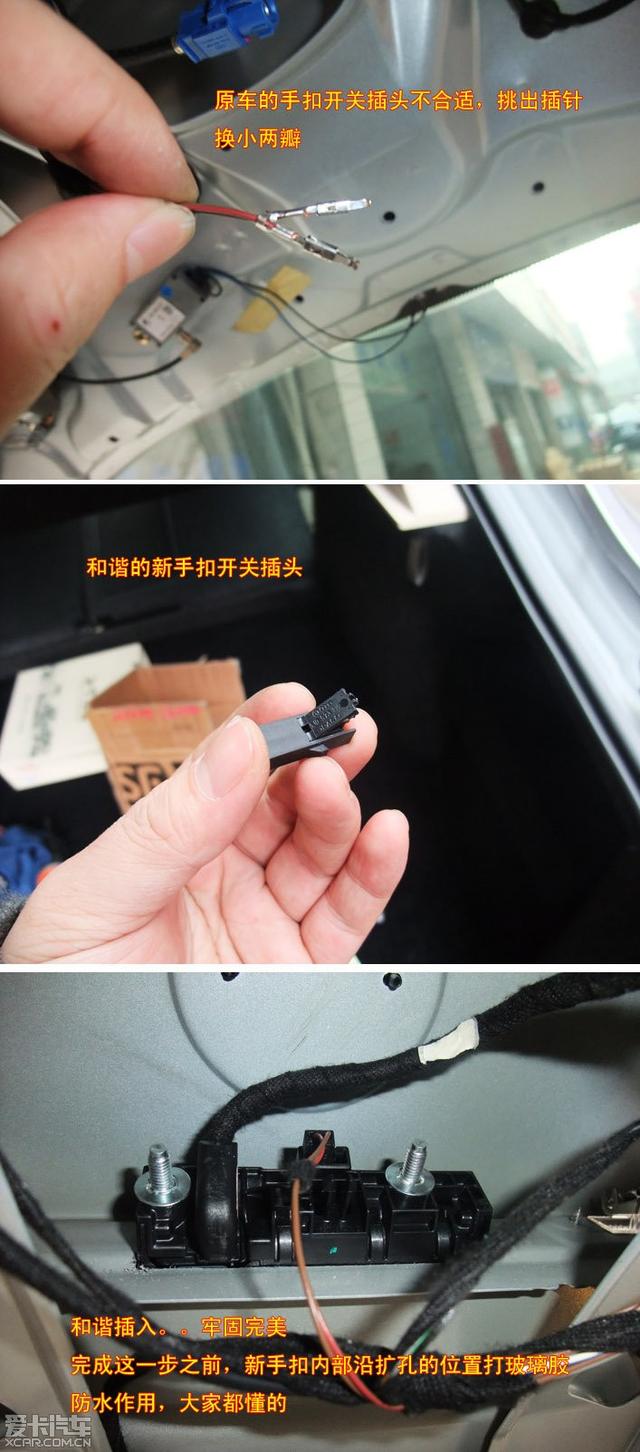

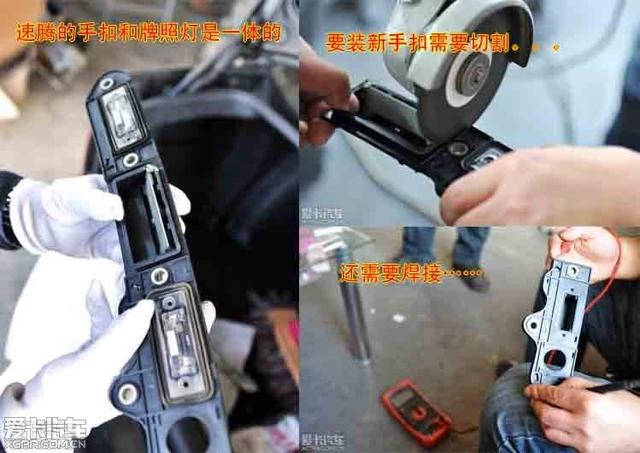

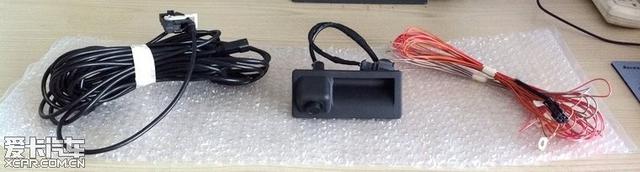

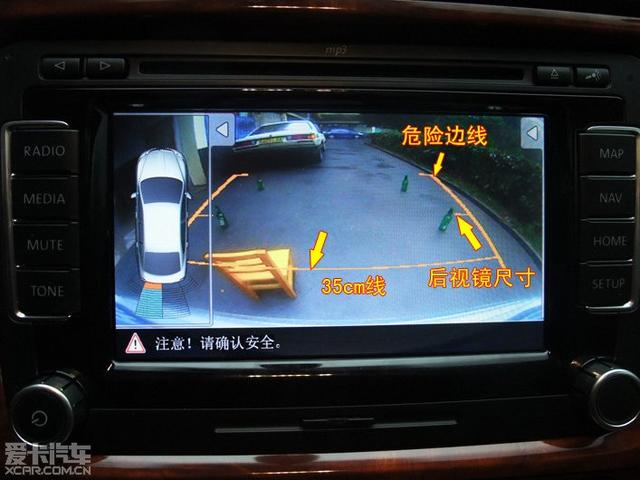

不久前換了1z0 035 682的RNS510，刷了0894的固件，上了7700的地圖。 1z0的機頭對老協議支持很完美，多功能方向盤，大屏儀表所有功能都使用正常。 原廠的730B藍牙模塊支持也非常完美，加了兩根線開通了魔語功能，也是非常好用。 導航功能我覺得與原廠協議結合的非常舒服，地圖的準確性也非常理想。 ~？于是乎有了這次折騰。  -------------------------------------------------------------------- 之前一個夜黑風高的晚上，下著大雨，去某體育館打球找停車位，倒車時ops顯示后方有障礙物，心急打球，左右看看啥都沒有。。故以為是樹葉掉下來剛好黏在雷達上。。。繼續倒車時悲劇的碰到了圓形的石墩…………對此耿耿于懷很久，明銳全系沒有原廠的RVC倒車可視系統，后來看到毒王allen的帖子，副廠的攝像頭，安在牌照燈的地方來實現的，頓時心中瘙癢難耐，但總覺得牌照框的位置，整個RVC圖像不居中，感覺安裝位置不是太完美。新帕薩特出來以后，SHDZ出了裝在后備箱開關手扣位置的RGB攝像頭?？吹剿衮v論壇有TX吃了螃蟹，于是決定開始當明壇的小白鼠。競技的圖片介紹如下，屬于大眾原廠的低端倒車影像版本。為什么不上高端軌跡影像？一來太貴，模塊要1k多，2來沒有支持明銳車型的模塊。。  -------------------------------------------------------------------- 全套家什見圖（借圖）：  東西完美，感謝TB的賣家兄弟，專業、耐心、細致，呵呵，東北人都是活雷鋒。 -------------------------------------------------------------------- 先上一張完工后的最終效果，后面有詳細的安裝要點圖片。  安裝要點： 1、拆后備箱蓋內襯 2、拆掉原后備箱手扣開關，原車的開關比新帕的小一圈，沒有對比圖，只有它的獨照，大家可以看看，有個概念。  看看明銳手扣的位置，這個地方跟速騰有很大的區別，不過，可以說算是個好消息，因?yàn)樗衮v的手扣和牌照燈是一體的，而明銳的是獨自為戰。用圖片說話吧   這樣的區別造成了速騰和明銳都要擴孔，但明銳不需要破壞內部，不需要切割和焊接。 3、尺寸定位、擴孔 這部分可能是這次改裝最殘忍的部分，我也糾結了很久，但基于一次改造終身受益的原則，還是做了，各位看官看圖說話。     因?yàn)橄掠?，蛇膠填槽后照片還沒拍，以后補上。 4、更換手扣開關插頭  5、各種原廠位走線和編碼。。 安裝方法是： 視頻線接rns510后面。。。（廢話） 三根電源線，一根打鐵接地，一根接鑰匙電（ACC），一根接接倒車電 倒車模塊模塊第一組編碼改30  RNS510長編碼第四組改42  網關不用勾選后視攝像機，因?yàn)闆](méi)有軌跡模塊~ 然后重新啟動一下RNS510即可 全過程的布線這里就略去不講了，因?yàn)殚_(kāi)始下雨，就沒怎么拍照片，只有幾張關鍵位置的如下：     帕TX的帖子很詳細，大家前往觀摩即可，不過我不是從頂上走的，還是走的左側門檻飾板下面的原廠線槽，這樣走線的帖子很多，不羅嗦了，用凌亂的安裝車內圖和2b自爆照片作為安裝過程的結尾。。。。。亮點是是某賤人的爪子  --------------------------------------------------- 測試過程： 根據競技對這個低端rvc的介紹 早上做了如下實驗，結果與介紹基本一致   后備箱關閉才能ops+RVC同屏顯示，否則只能顯示ops，這個功能蠻好的 ---------------------------------------------------- 總結： 1、 材料+安裝費用與山寨攝像頭差別不大，不用大呼沒米  2、 擴孔的話，有人擔心以后賣車不好弄，或者舍不得rns+攝像頭，其實賣車的時候，所有的東西拆掉，手扣位置再換上新帕低配的不帶攝像頭的手扣。。。就解決了，你們懂的  3、 跟很多山寨攝像頭的效果不同，固定尺寸線基本與地面平行，沒有飛到天上或者插入地下。。 4、 攝像頭位置基本是原廠居中的位置，與大眾親生的那種翻蓋攝像頭成像質量一摸一樣 5、 值得一騷 ---------------------------------------------------------------- 更新一下手扣接縫處，最終效果   這個是前段時間下雨，沒處理時候的樣子，對比下吧  全部作業結束 聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
