明銳改裝DIY倒車后視影像作業

2012-9-26 14:20| 發布者: 琦琦| 查看: 8268| 評論: 0|原作者: 源自網絡K|來自: 愛卡汽車

摘要: 因為車窗貼膜的緣故，晚上倒車時很難看清車后，有時還要降下兩側的玻璃，所以打算裝個倒車影像，本來是想上RCD510加強，但影像這塊弄起來挺啰嗦，一體機便宜的看不上，貴的又上不起，所以決定攝像頭+車載顯示器的組 ...

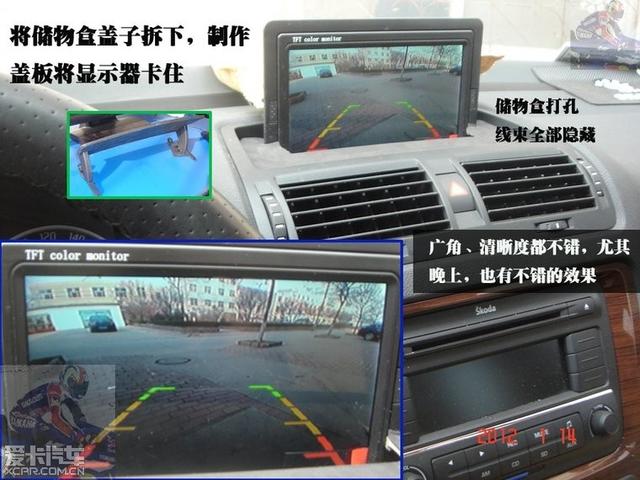

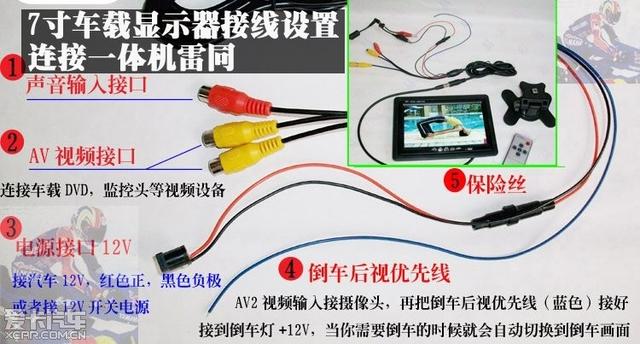

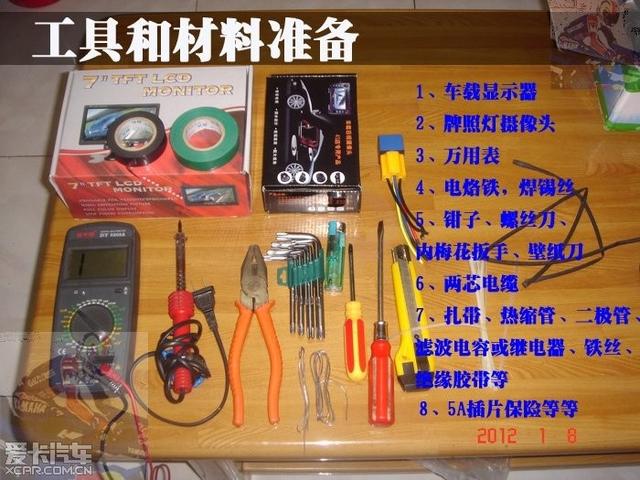

因為車窗貼膜的緣故，晚上倒車時很難看清車后，有時還要降下兩側的玻璃，所以打算裝個倒車影像，本來是想上RCD510加強，但影像這塊弄起來挺啰嗦，一體機便宜的看不上，貴的又上不起，所以決定攝像頭+車載顯示器的組合實現倒車影像。材料費不到330元。

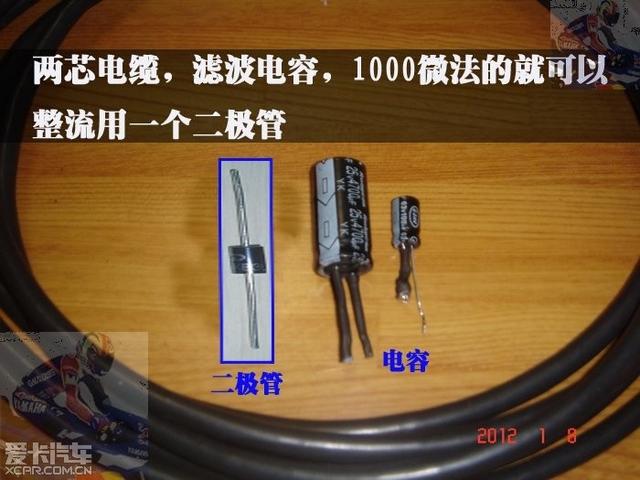

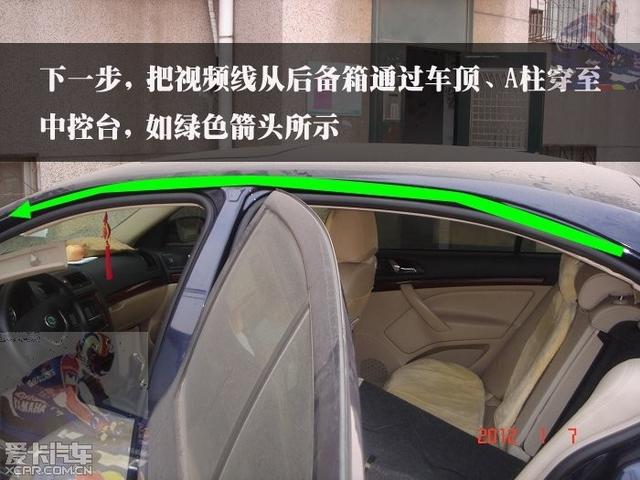

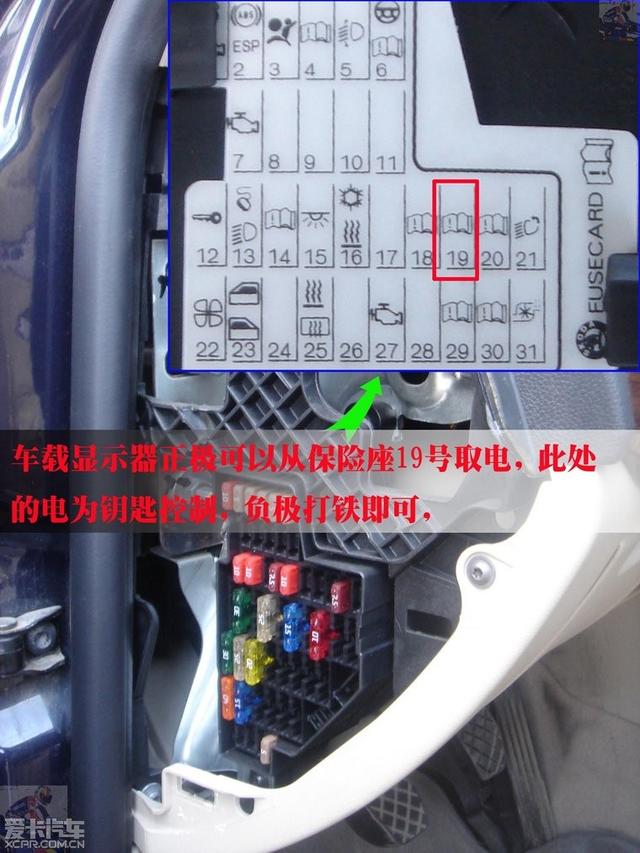

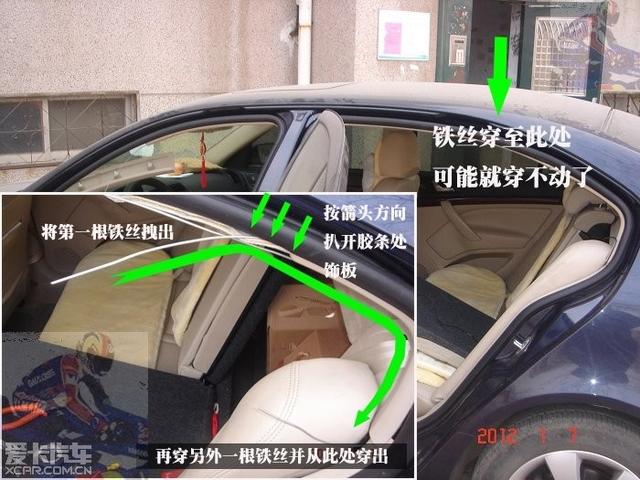

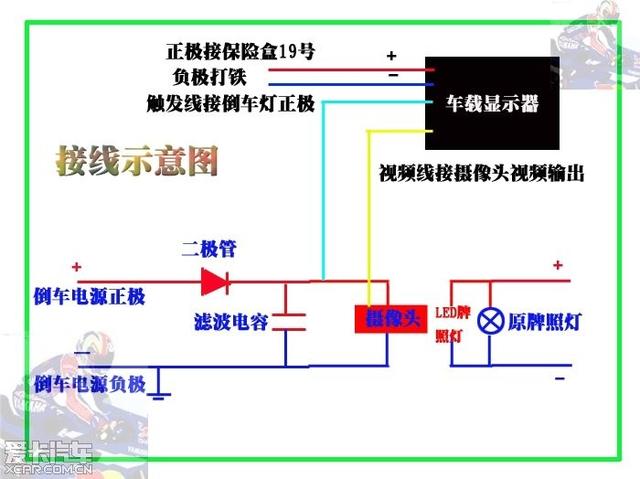

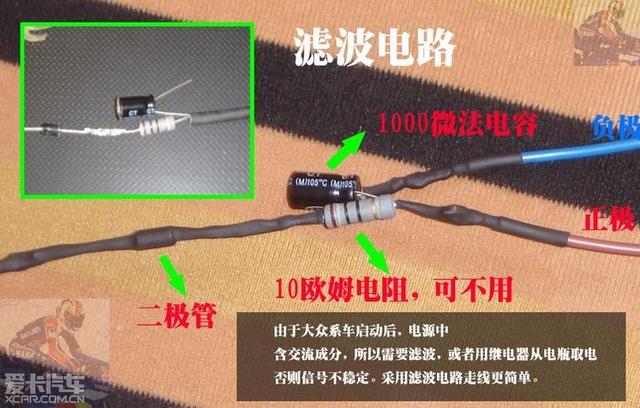

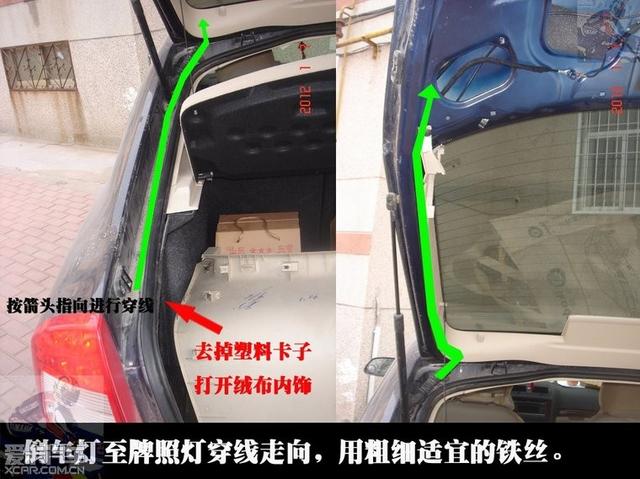

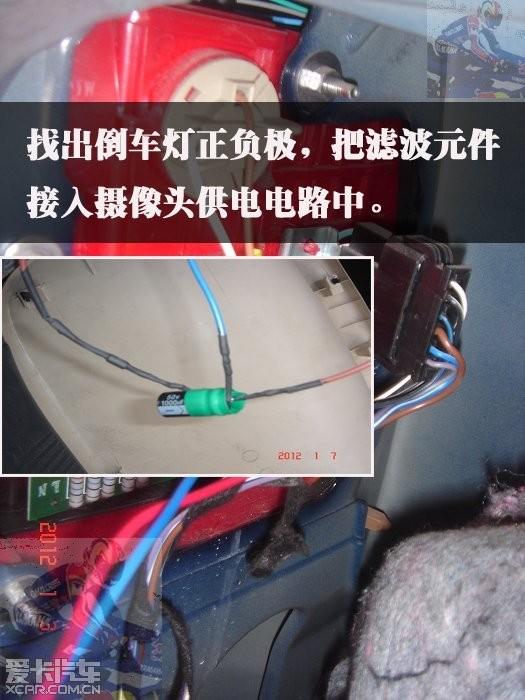

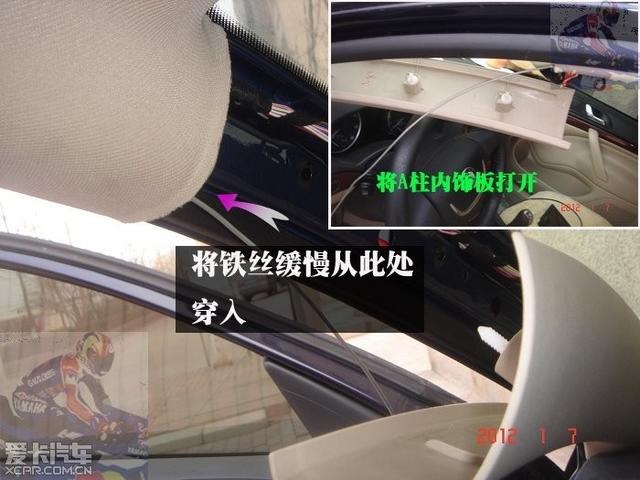

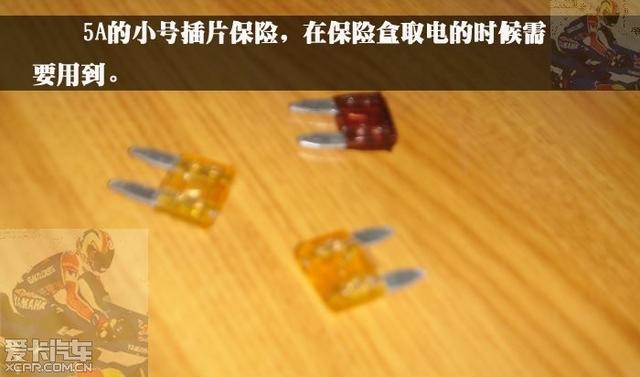

咨詢了一下幾個裝飾店，明銳裝攝像頭的工時費在200元左右，有點貴，所以決定自己裝。裝這套東西其實沒什么技術含量，接線比較簡單，主要是需要繼電器電瓶取電或倒車燈濾波后取電，但是穿線走線有點麻煩，本想在網上搜索相關作業作為參考，但這方面能夠作為指導的作業幾乎沒有，所以整個過程都是自己慢慢摸索著完成的，可以說費了不少勁。之所以把這個過程寫出來，目的就是給喜歡自己動手的且無這方面經驗的車友一個參考，少走彎路。這個作業我是比較用心的，整個過程配有圖文說明，非常容易看明白，目的就一個，希望對準備自己動手的車友有所幫助，當然了，老手們也多給提提意見。有了這個倒車后視，車后的情況一覽無余，尤其夜晚，對倒車很有幫助，但任何時候倒車的時候，絕對不能只盯著屏幕看，還是要眼觀六路的，這個影像只能作為一個參考，因為它廣角再大也大不過腦袋的360度，是吧。
