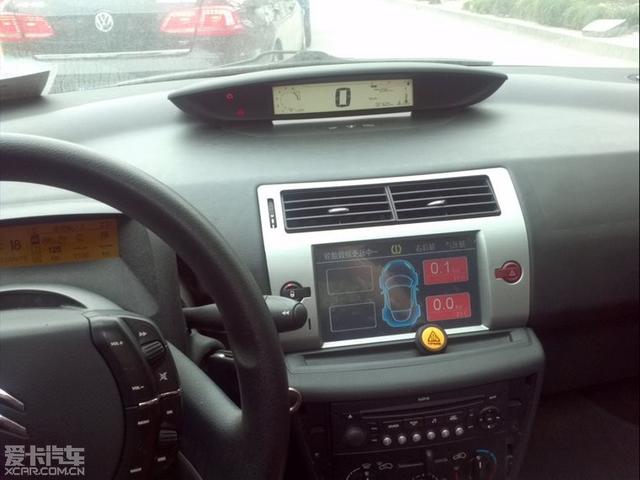

世嘉改裝 DIY自己的導航一體機(從七寸到八寸)及胎壓安裝

摘要: 世嘉陪我走過將近三年了，伴我免躲避天寒風刺骨、夏天炎炎烈日，為我遮風擋雨。三年中，有因?yàn)檐?chē)上一道劃痕，半夜睡不著覺的那種心痛，也有自駕外出享受大自然、放松心情的快樂，更有通過自己的實踐使心愛JJ 賦予更 ...

世嘉陪我走過將近三年了，伴我免躲避天寒風刺骨、夏天炎炎烈日，為我遮風擋雨。三年中，有因?yàn)檐?chē)上一道劃痕，半夜睡不著覺的那種心痛，也有自駕外出享受大自然、放松心情的快樂，更有通過自己的實踐使心愛JJ 賦予更過功能的幸福和成就感。佳藝田自從因?yàn)橐粋€(gè)電阻燒壞掉以后，通過各種方式進行了搶救，終因技術不佳沒能起死回生。另外，佳藝田的性能及山寨的機頭，一直也讓我耿耿于懷。本著性能第一，花錢第二的原則，演繹了下面的一系列痛苦并快樂的折騰歷程。

原材料：

1、鼎鋒E路航TC5旅游導航儀7寸高亮    一臺  499元。
2、小屏外框                         一個  120元。
3、大屏外框                         一個  利舊佳藝田的。
4、12v轉5V模塊                      一個 15元。
5、其他亂七八糟的小東西             若干 50塊。

看看實物：

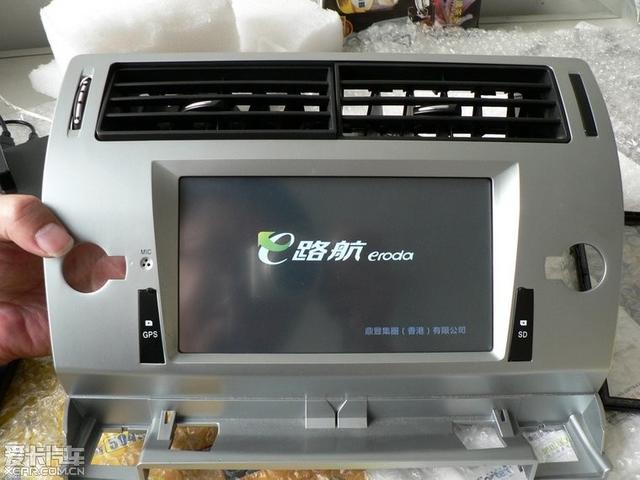

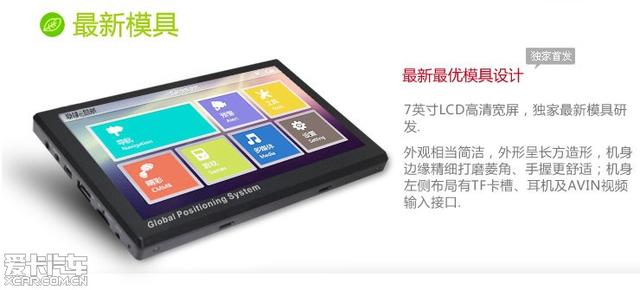

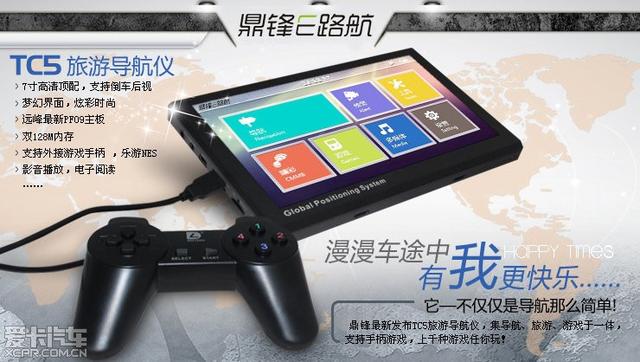

1、鼎鋒E路航TC5旅游導航儀
- 玩改車

2、小屏框

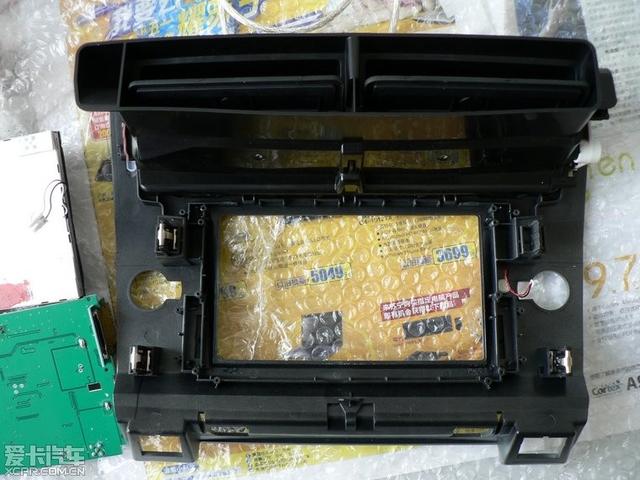

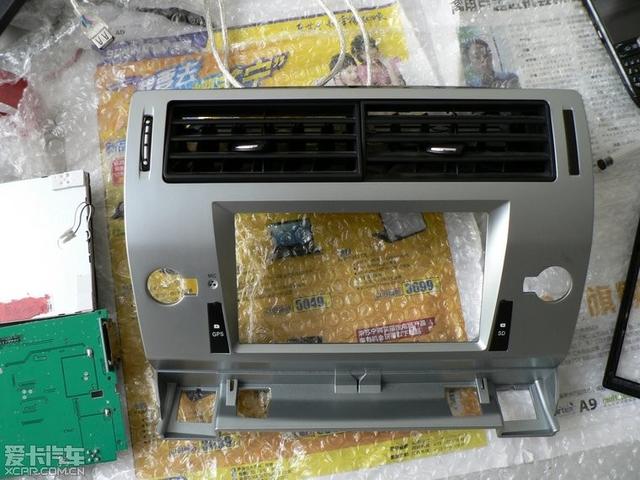

3、七寸的外框---原佳藝田的

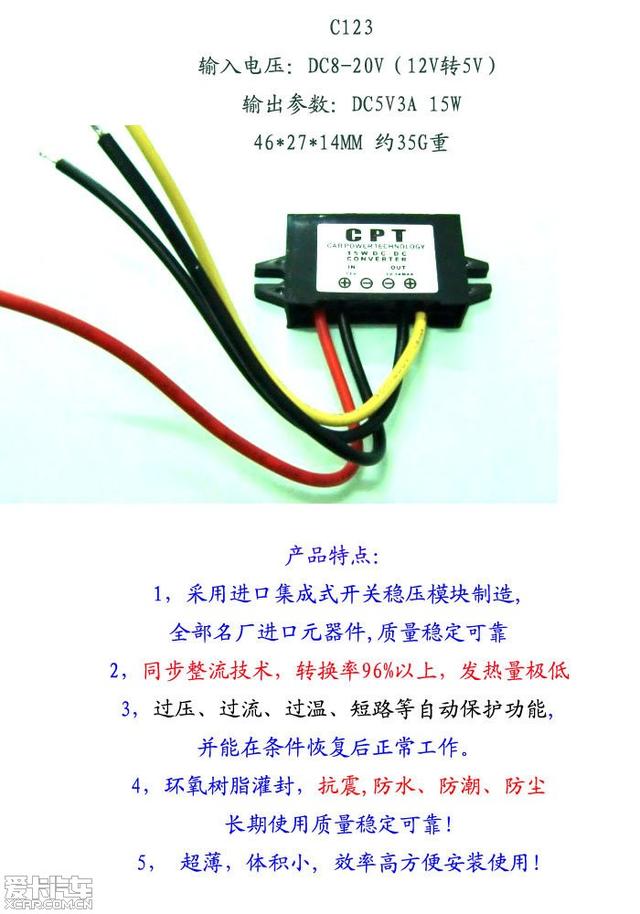

4、12V轉5V電源模塊

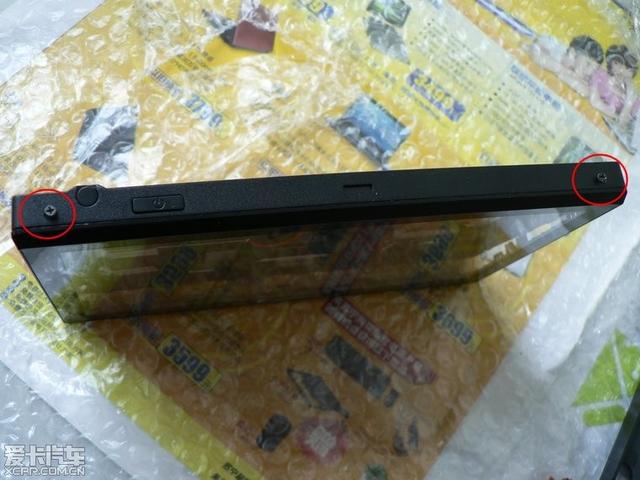

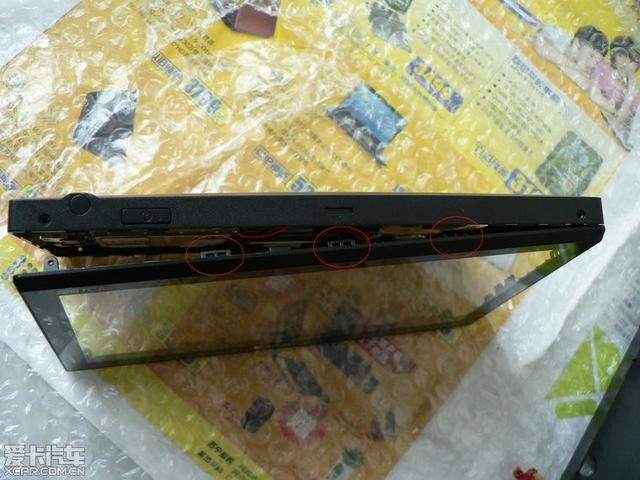

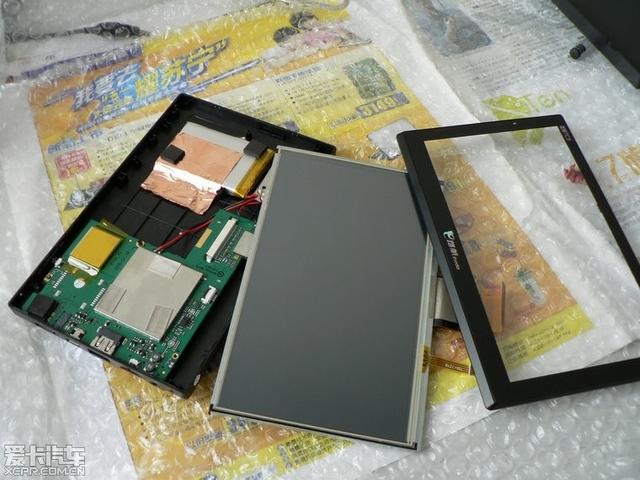

拆解便攜式一體機：上下四顆螺絲，還有塑料卡扣，拆的時候注意點

全家福：

看看TC5的硬件配置吧，做工是相當?shù)木?xì)，絕對不是山寨的。哈哈，鼎豐要給我廣告費了。即使大家不改造，需要便攜式的，買這個絕對劃算。

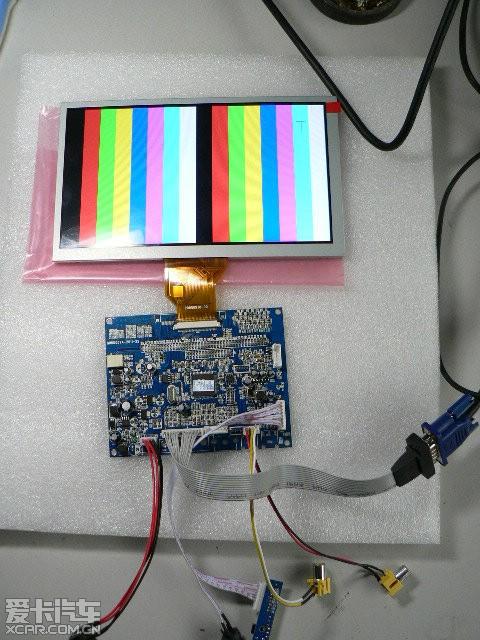

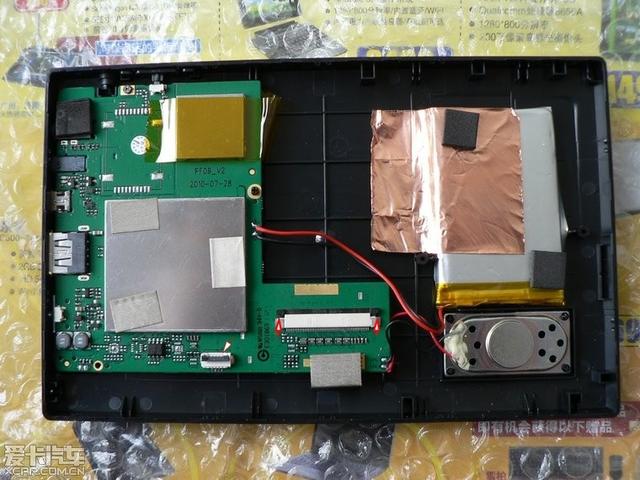

主板全貌

下面這個應該是最核心了吧。官網資料：

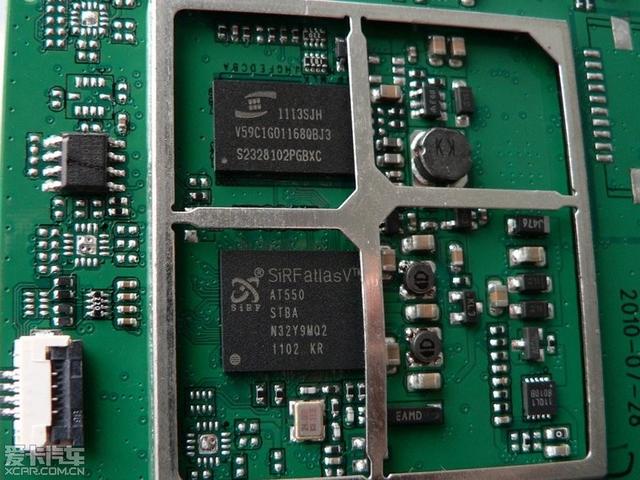

AT550 SiRF Atlas-V雙核 ARM11 600MHz

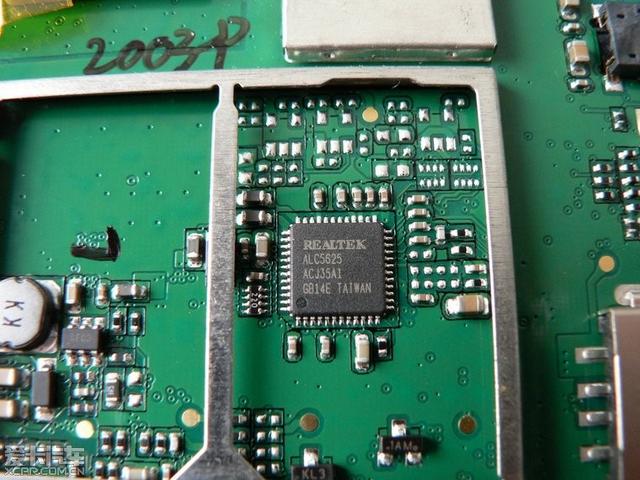

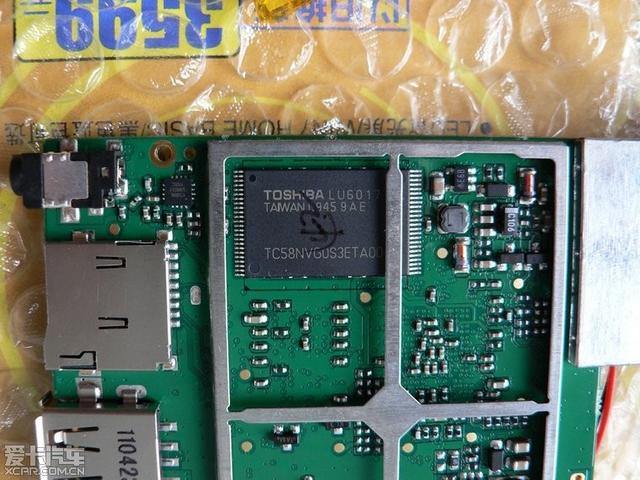

音效處理器

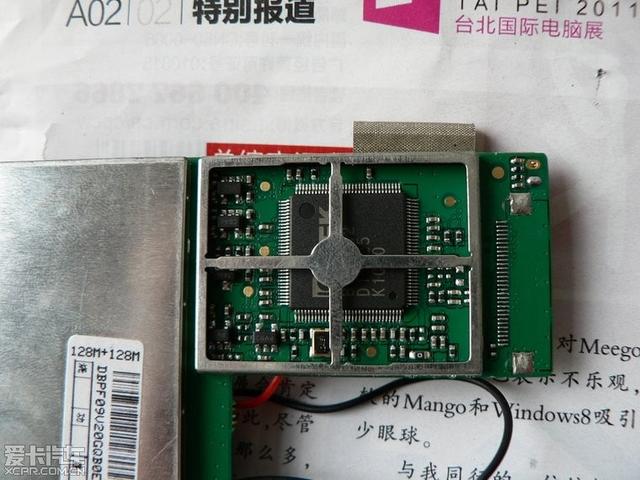

內存吧

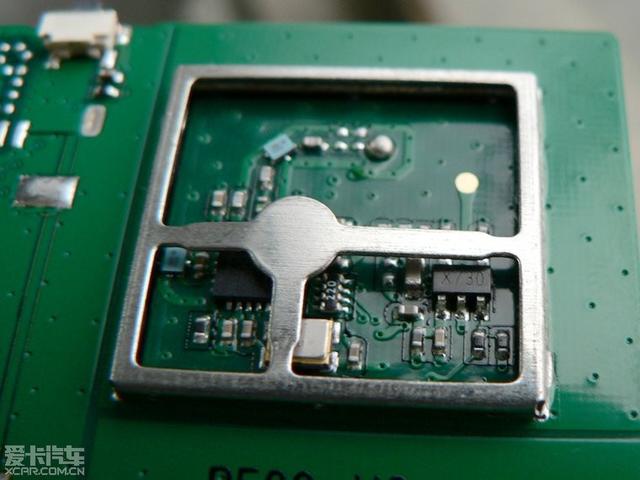

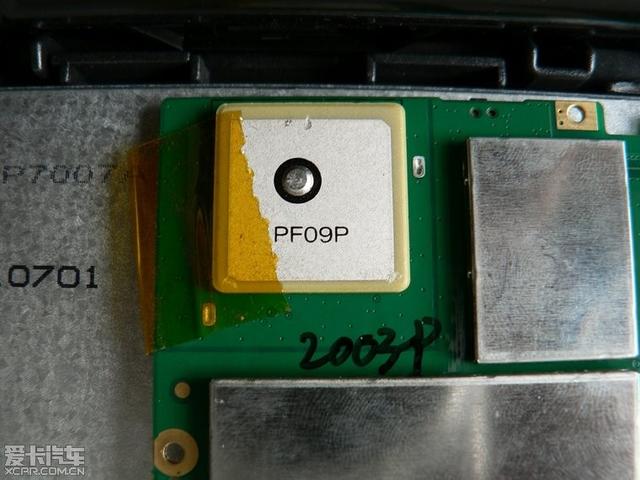

gps信號射頻放大器

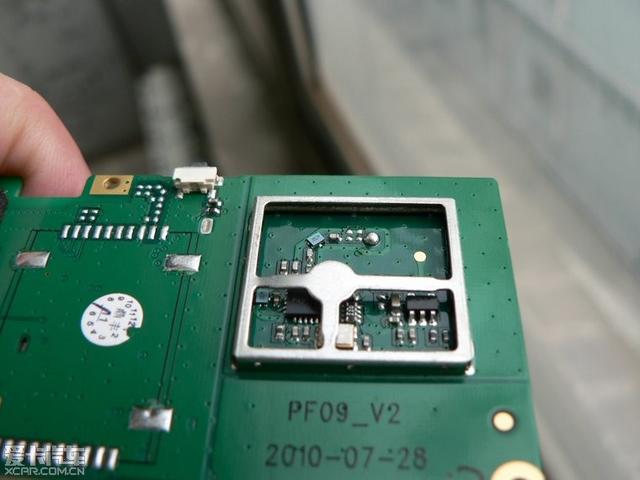

內置天線

下面測試下12V轉5V電源模塊的性能

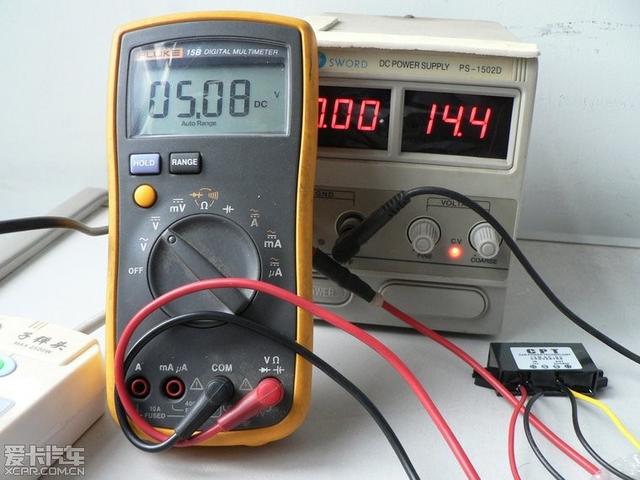

輸入14.4V，輸出5.08V

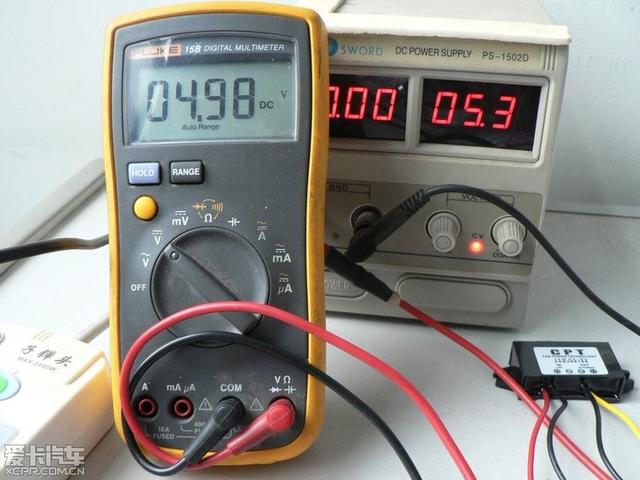

輸入5.3V，輸出4.98V

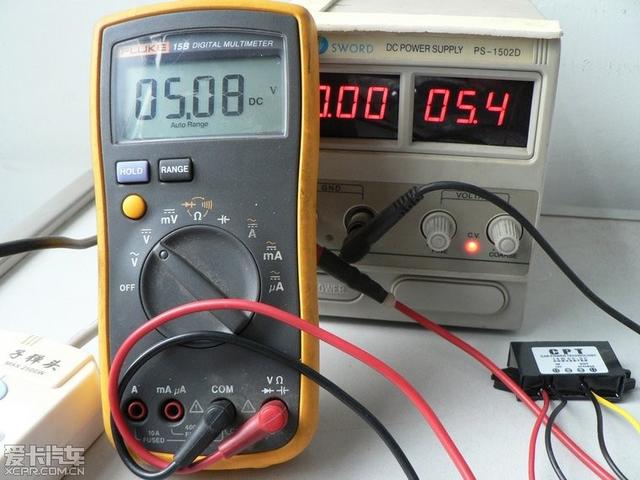

輸入5.4V，還能穩定在5.08V

下面開始發組裝過程了

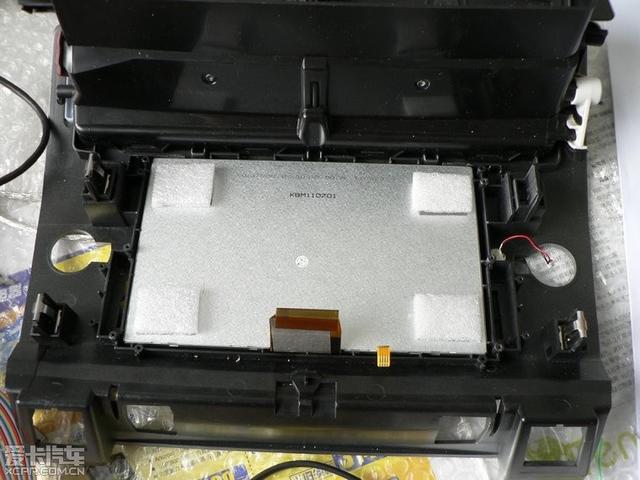

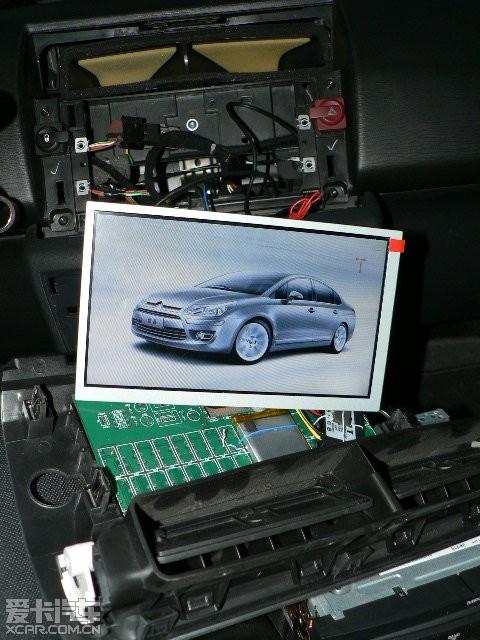

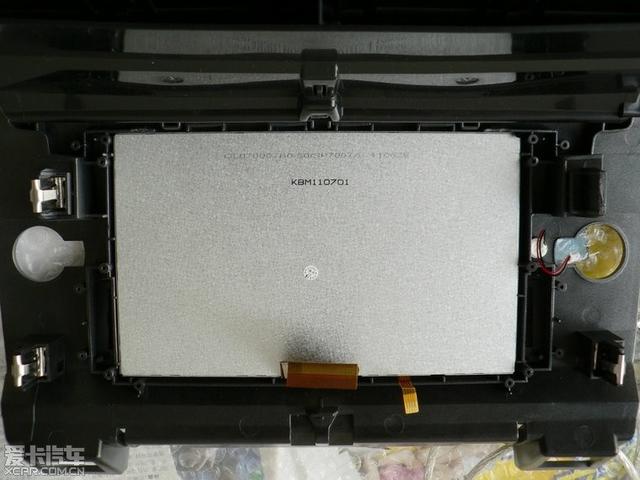

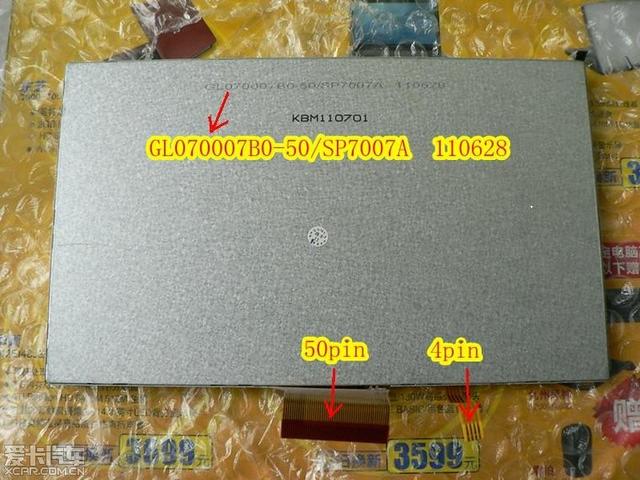

把TC5的屏放到佳藝田的大框后面正正好好，以前的擔心看樣子是多余的了。

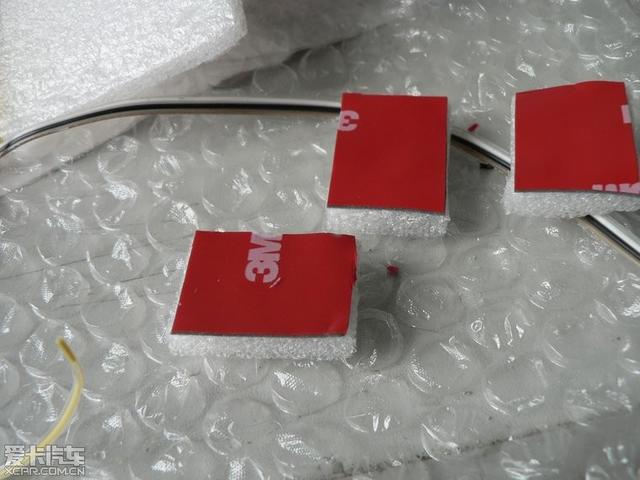

找了幾個泡沫，背后粘上3M膠

粘到屏幕的背后

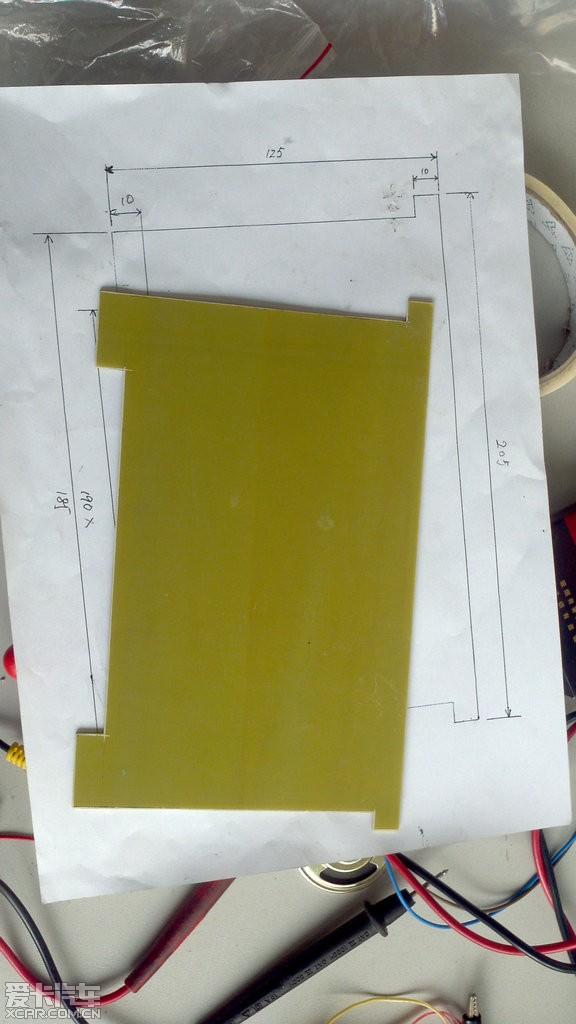

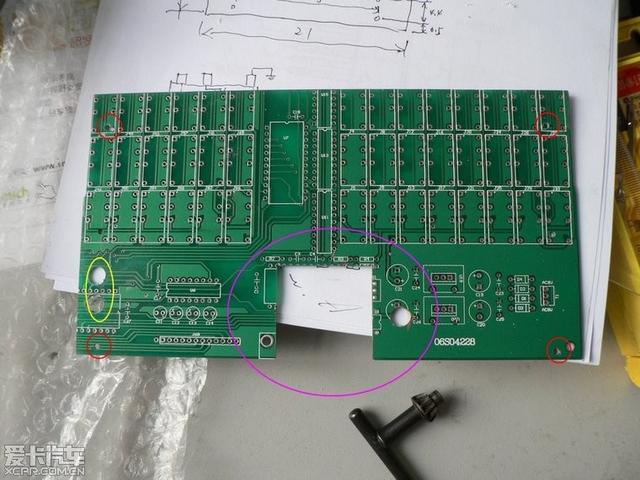

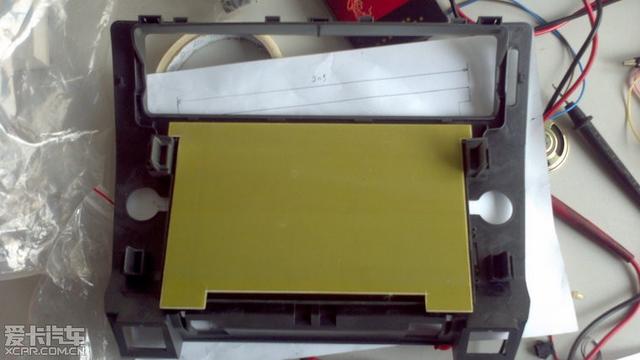

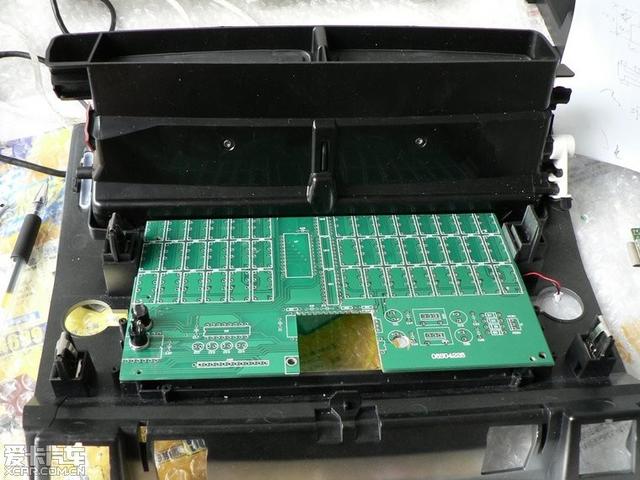

找了一個以前自己做的電路板，切割了一下，作為液晶的壓板，另外gps主板、電池、電源模塊也放這個板子上。

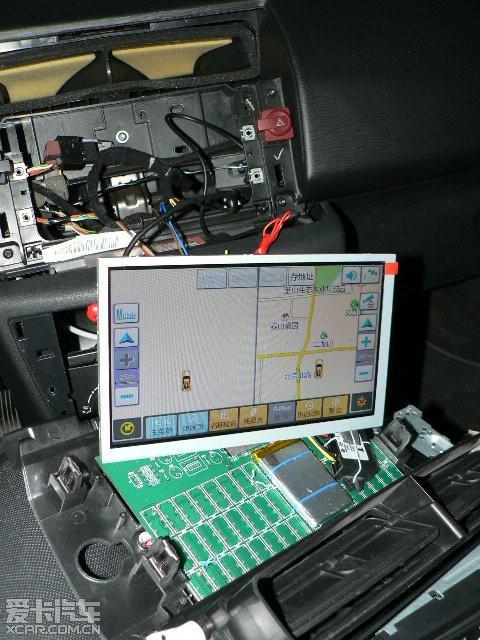

蓋上看看,GPS的主板等其他所有東西都要放在這個板子上了。

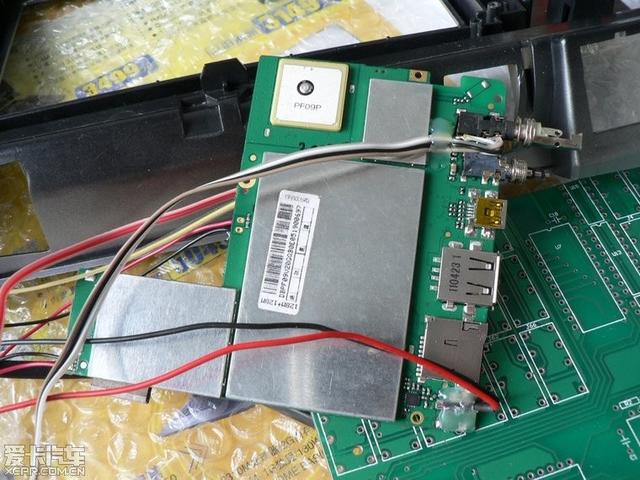

下面開始焊接gps主板上的引線了

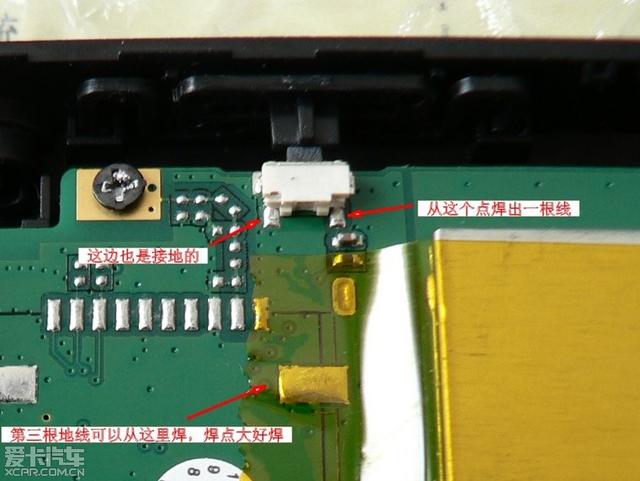

首先是焊好的開機和復位線，用熱熔膠封上了。焊出三根線就行了。復位上一根，開機上一根，還有一根地線。

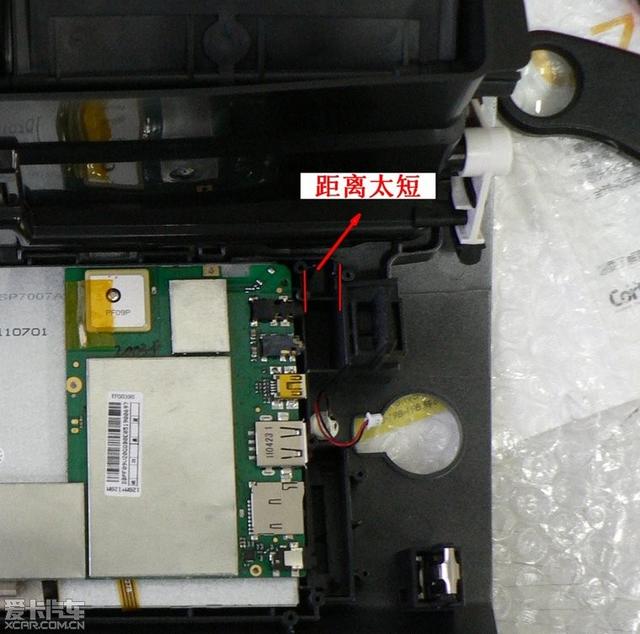

下面把導航儀的音頻線焊出來，為啥要焊接？因?yàn)橐纛l插頭太長了，和旁邊的支架發生沖突了

為了方便焊接，索性把耳機插座給弄掉

這里來說說這個耳機插座雖然這個耳機插座也是五腳的，但是和我們?nèi)粘Ｓ玫氖峭耆灰粯拥摹?br> 在沒有插進插頭的時候，這五個腳互不想通。這時候gps的喇叭放音。
插進插頭以后，1腳和3腳，2腳和5腳想通，gps的喇叭沒有了聲音。
3腳是左聲道輸出，4腳是右聲道輸出，5腳是地。

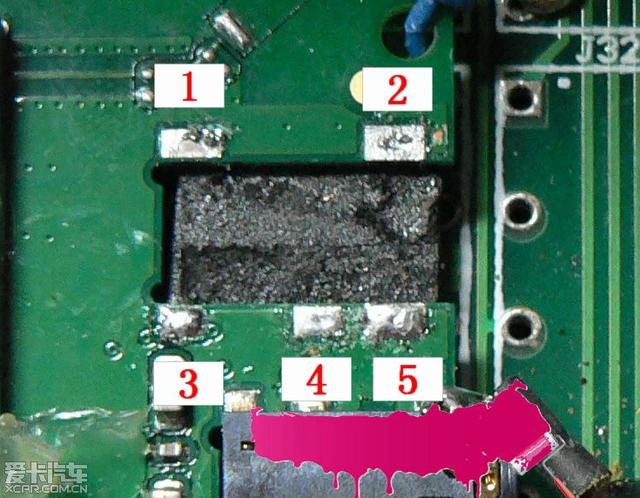

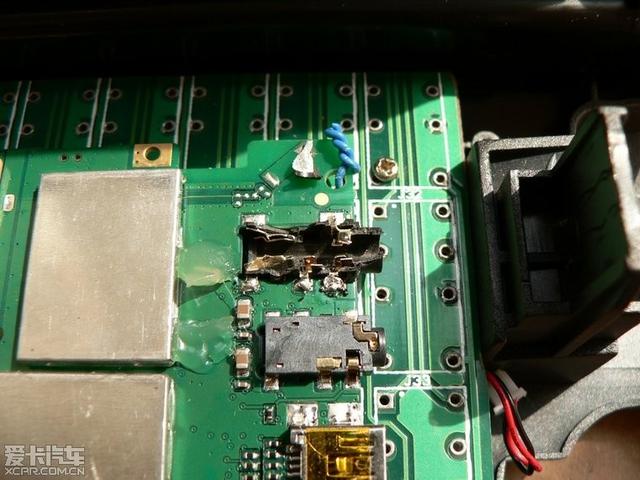

下面是拆掉插座后的幾個腳。,

如果不想讓原來gps上的小喇叭發聲，就把2腳和5腳焊接起來短路。

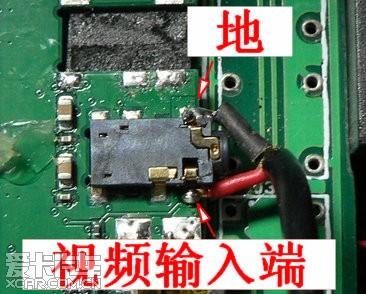

從3、4、5腳各焊出一根線，分別接到RD4后面插座PART B的1、7和2腳。PART B的1、7和2腳對應aux2的左右聲道和地

下面焊接倒車后視的連線

為啥要焊，因?yàn)橘I(mǎi)不到合適的插頭。如果能買到可以直接插上就行了。淘寶上有賣的，咱想省點錢就直接焊了

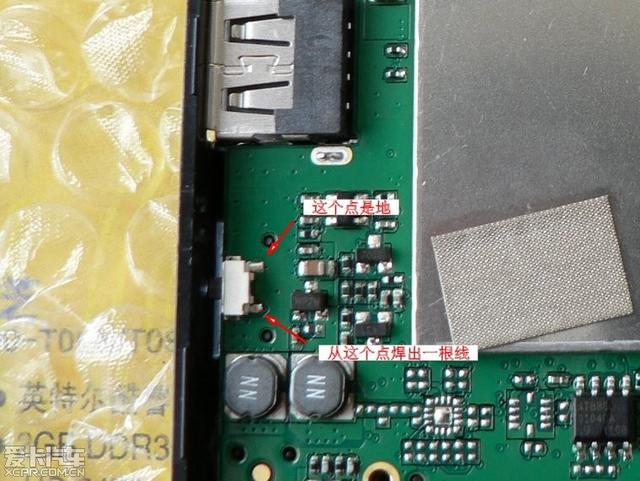

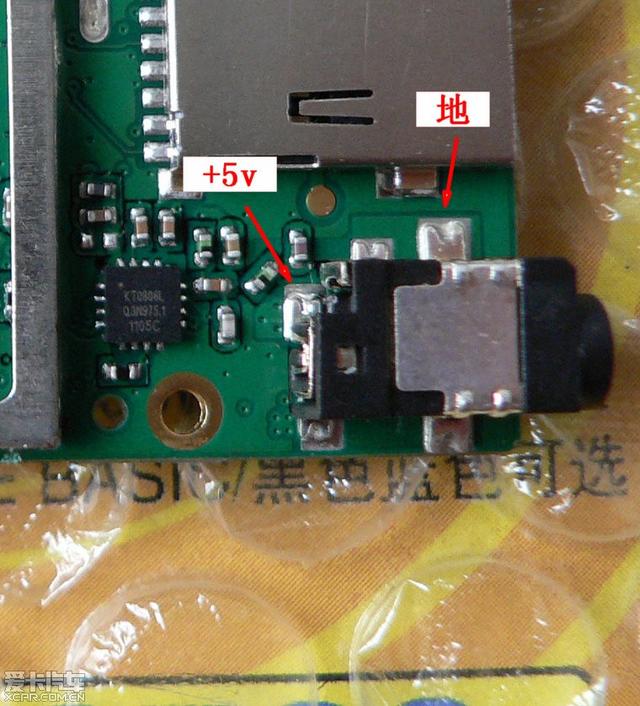

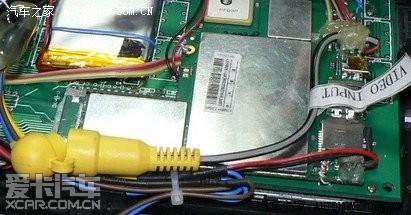

最后把電源+5V和地也焊出來

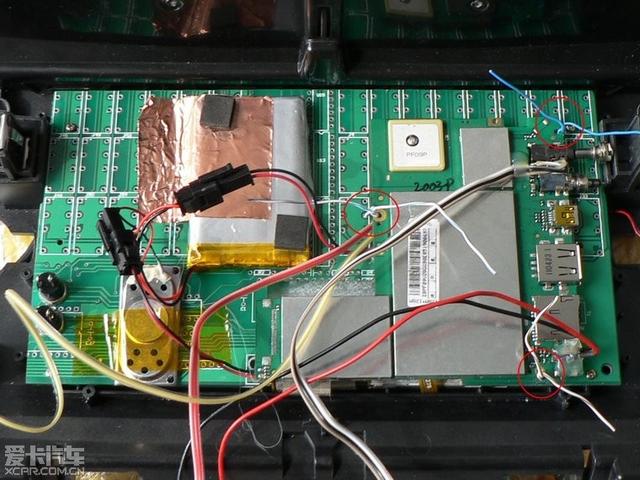

全部焊接好了以后，把gps主板固定在大板上

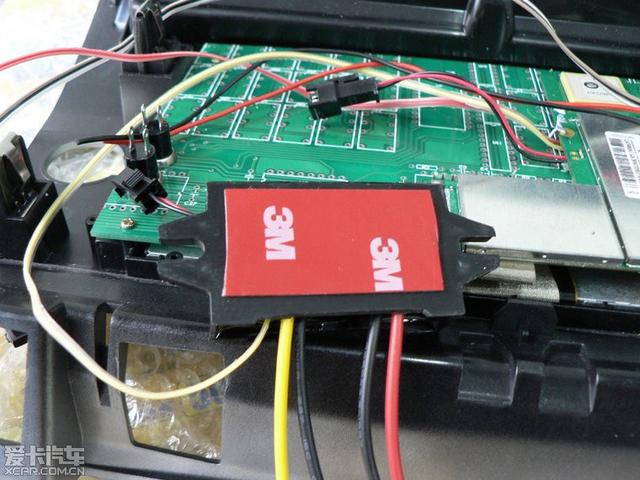

把12V轉5V的模塊也裝好。

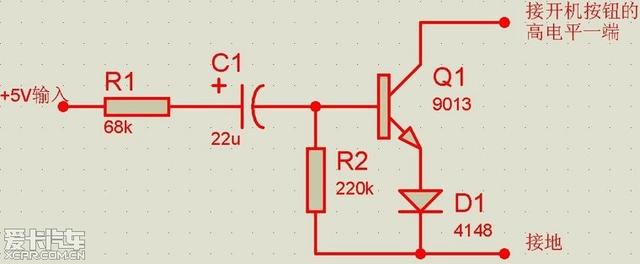

還有一個重要的東西就是自動開機電路，經過一個下午的測試，電路圖如下：

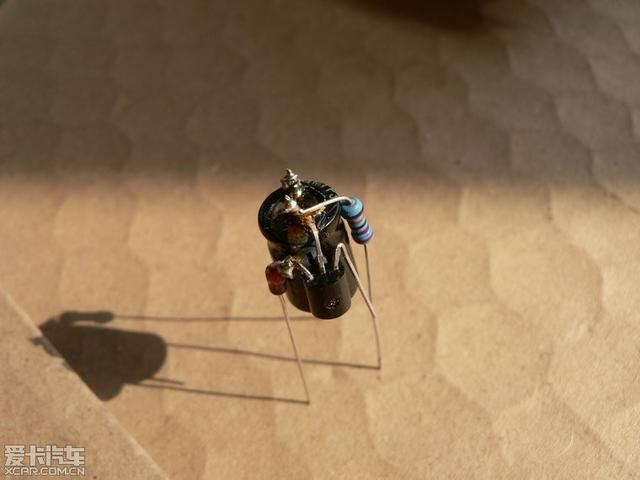

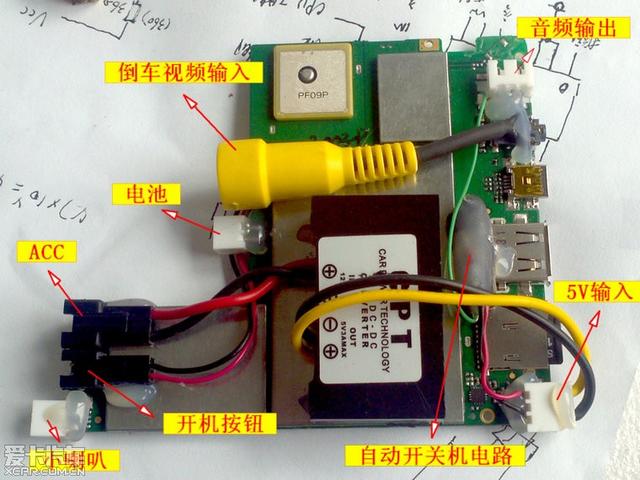

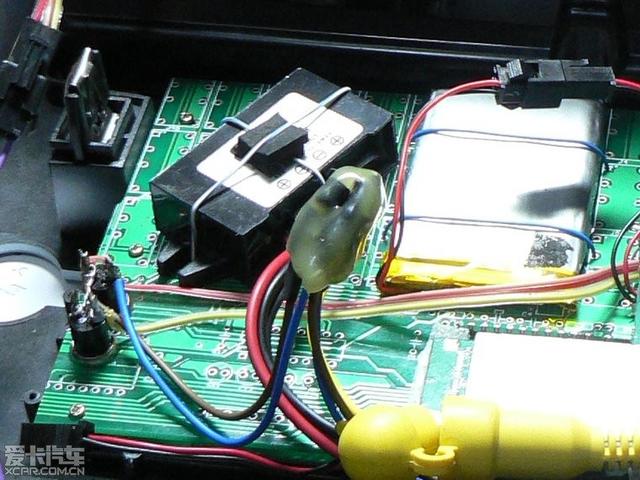

實物是這樣的

用熱熔膠封裝好，接入電路中。

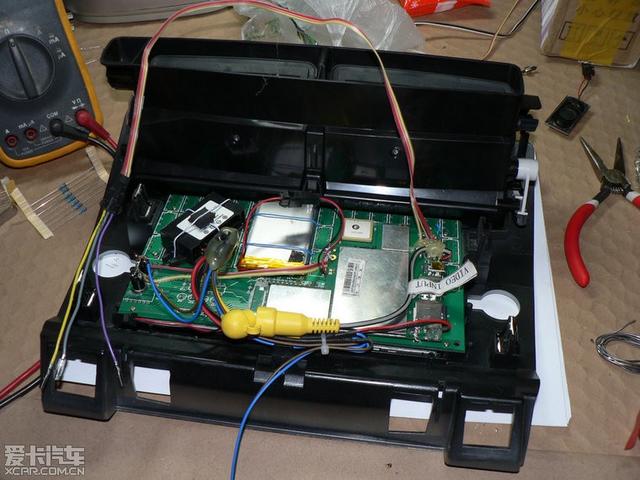

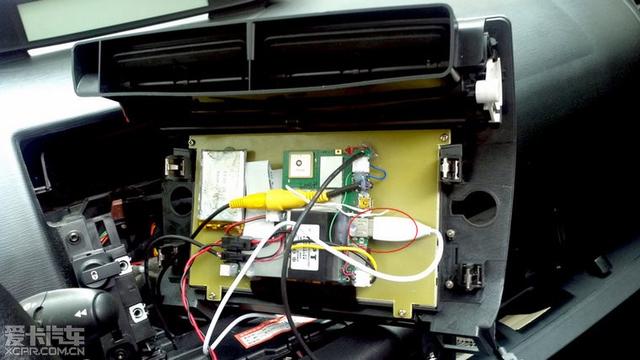

把電池也裝上，至此，所有的改造全部完畢?？纯锤鼈€(gè)背面。

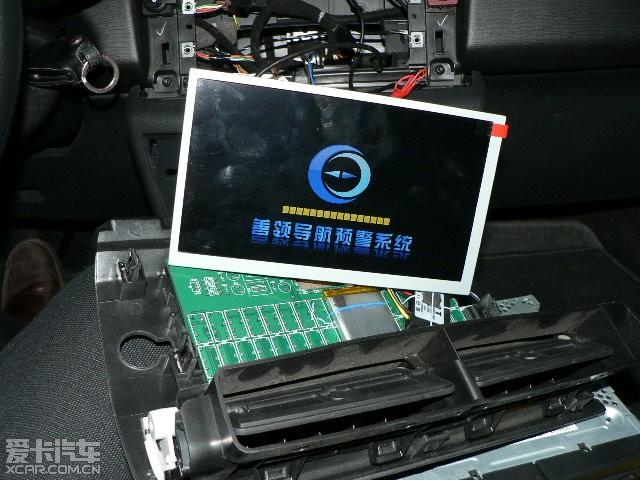

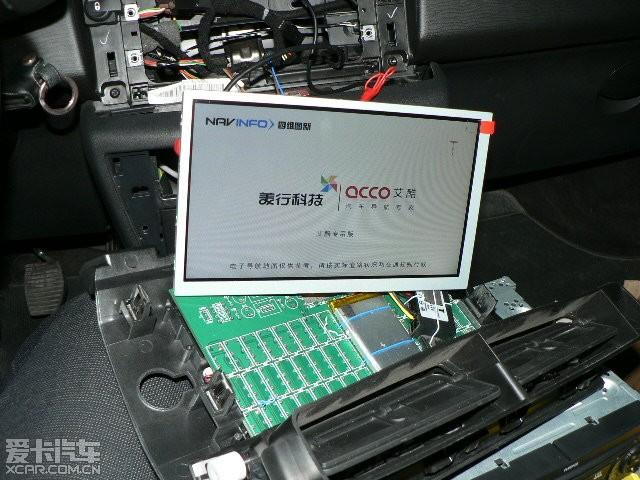

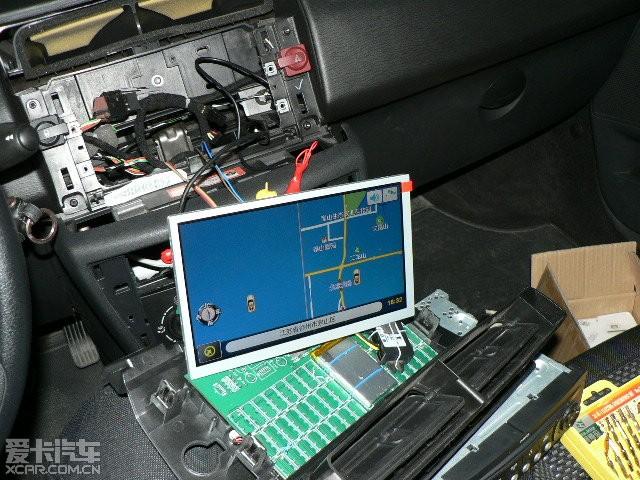

在房間里通電試驗一下，哈哈，ok了

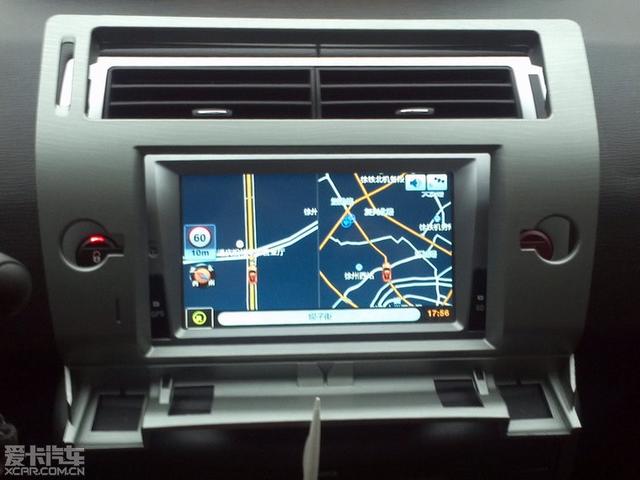

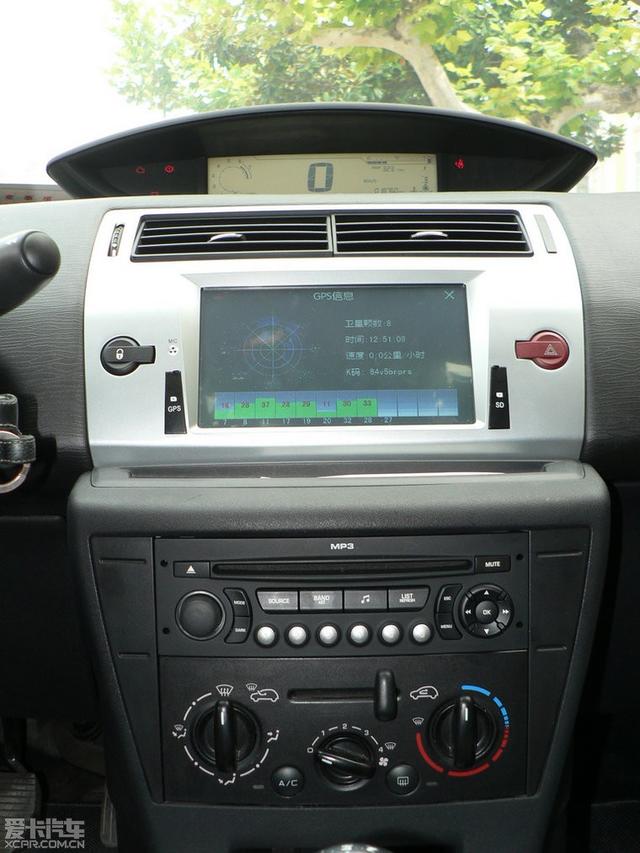

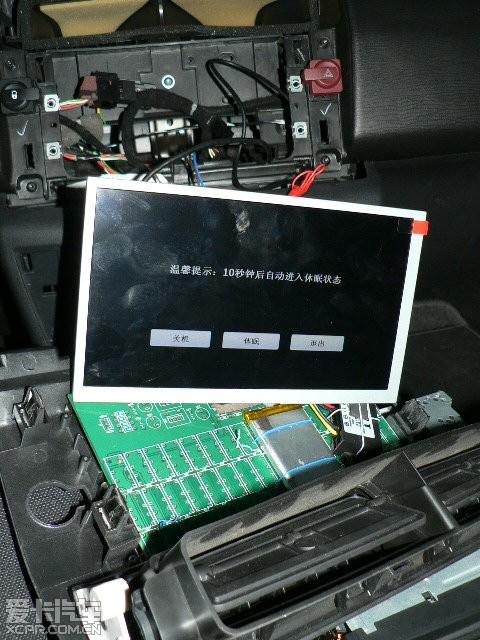

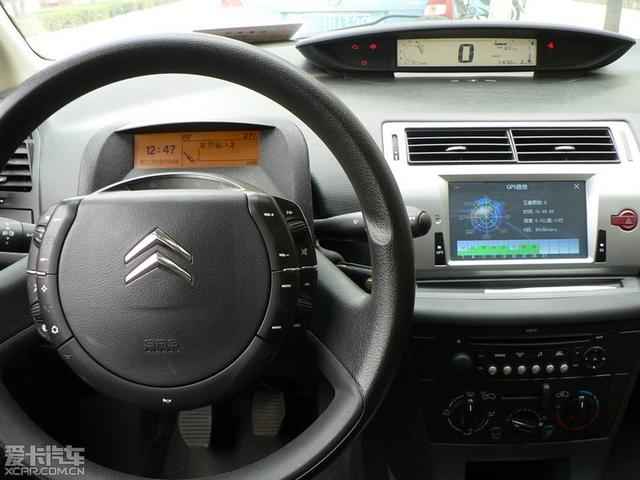

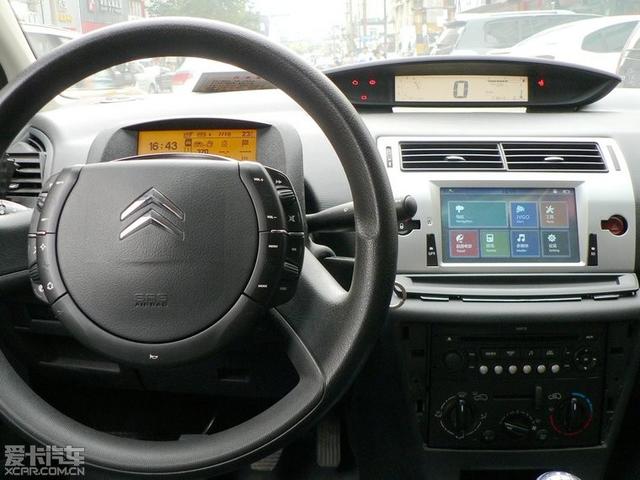

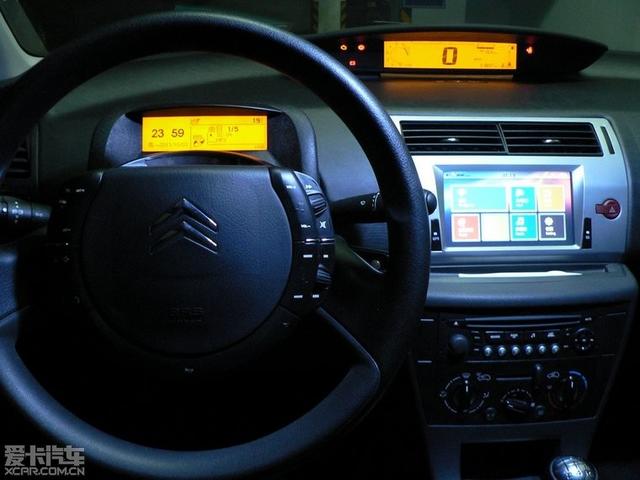

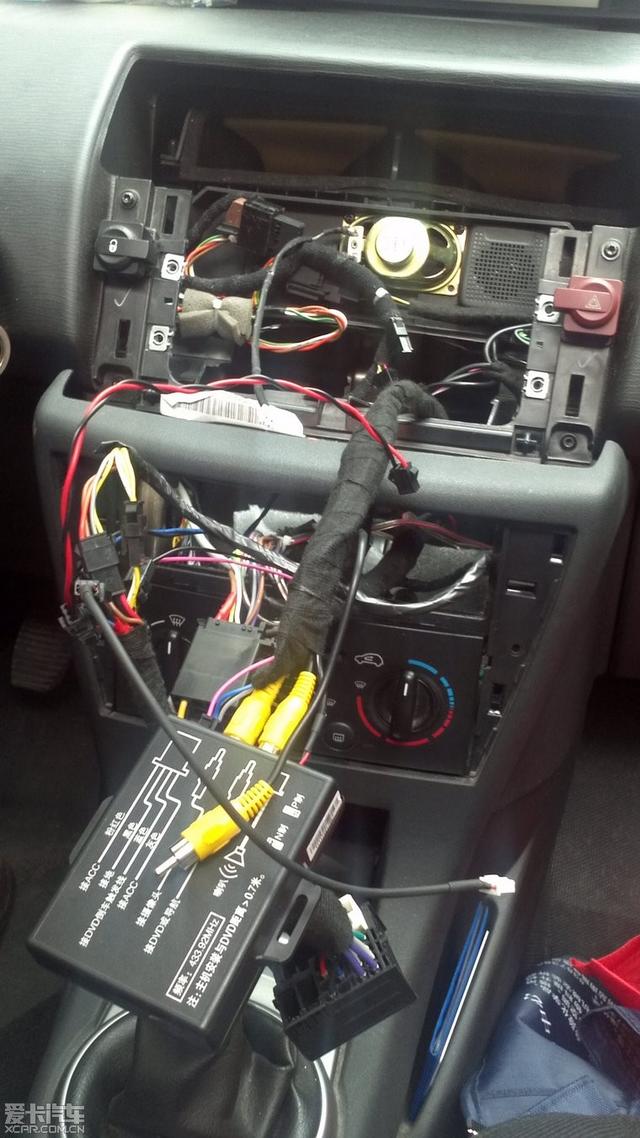

裝車。哈哈，23點多了。成功了。

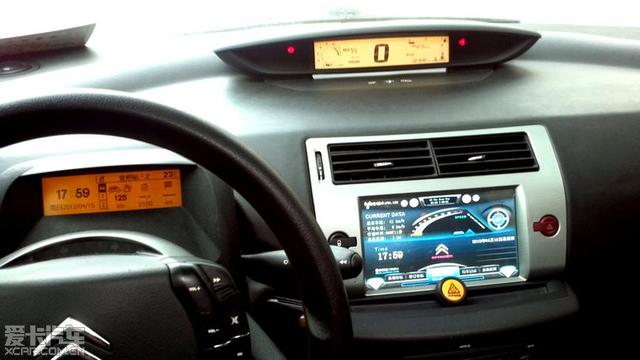

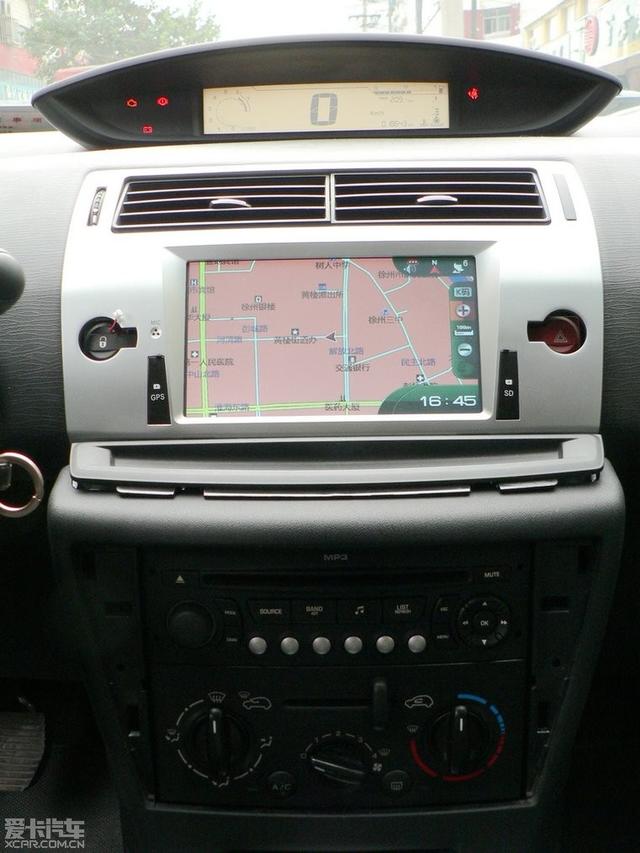

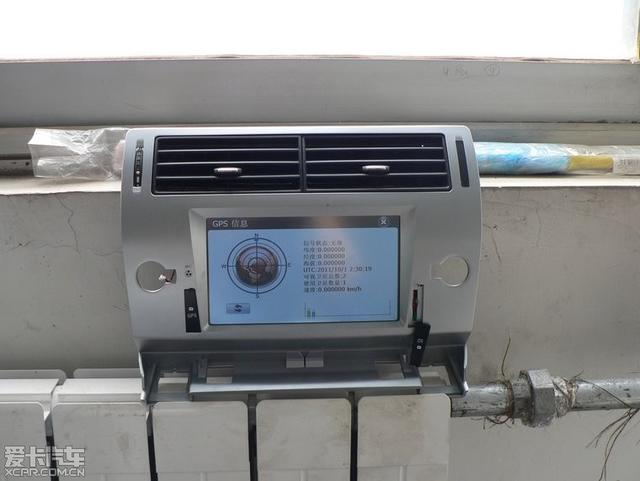

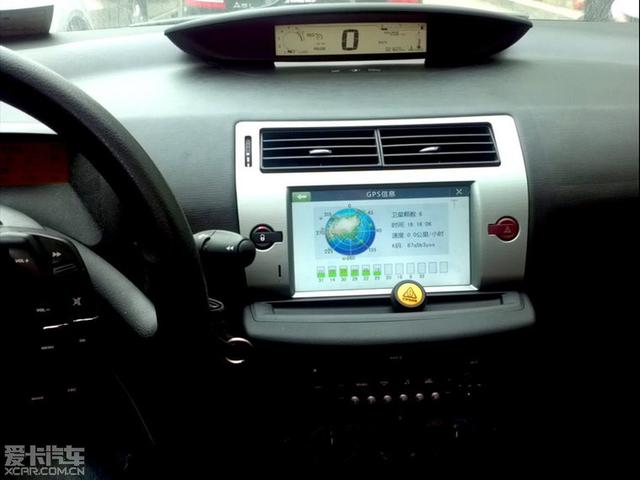

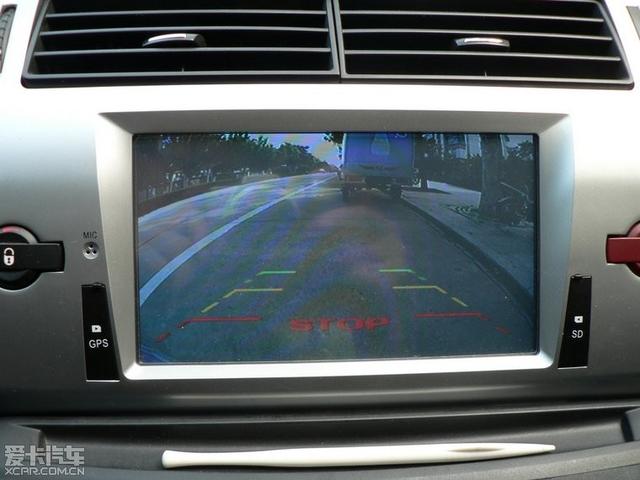

白天的效果

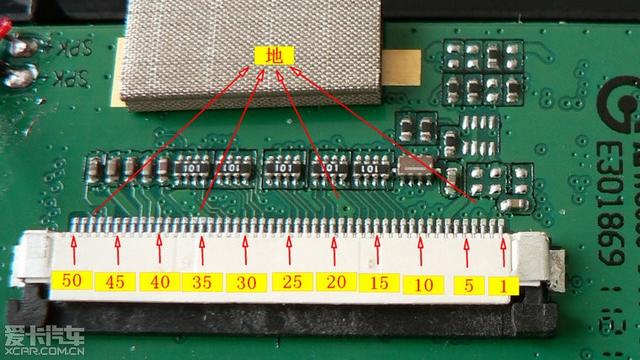

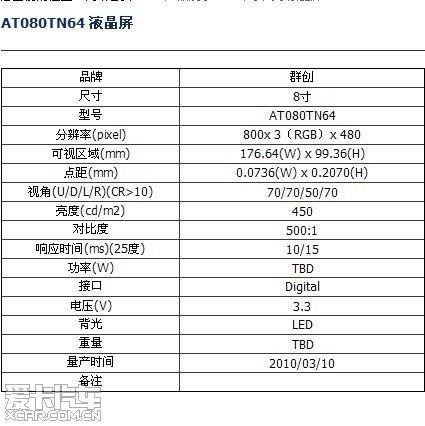

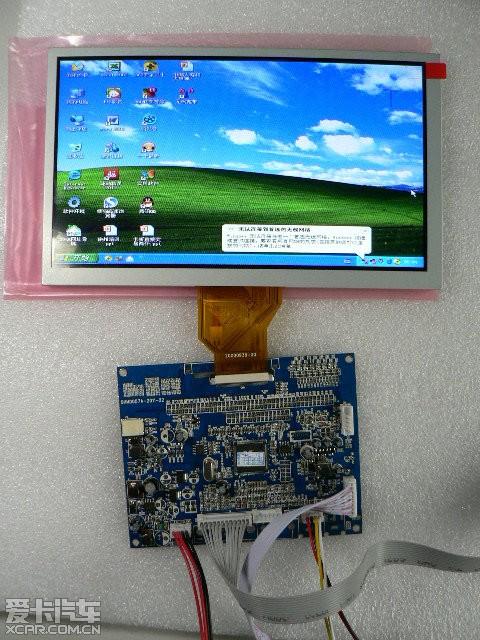

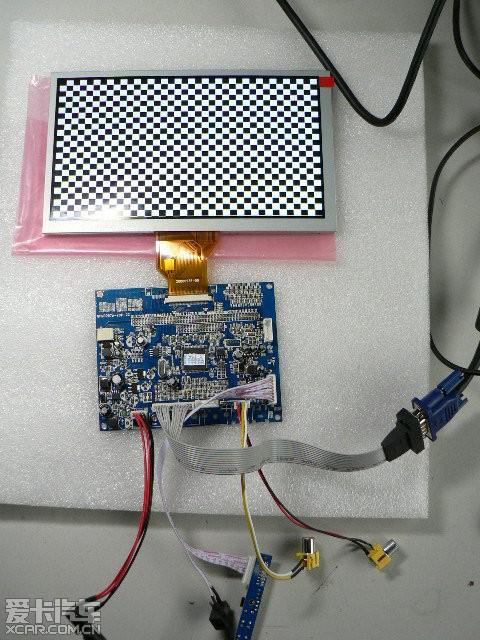

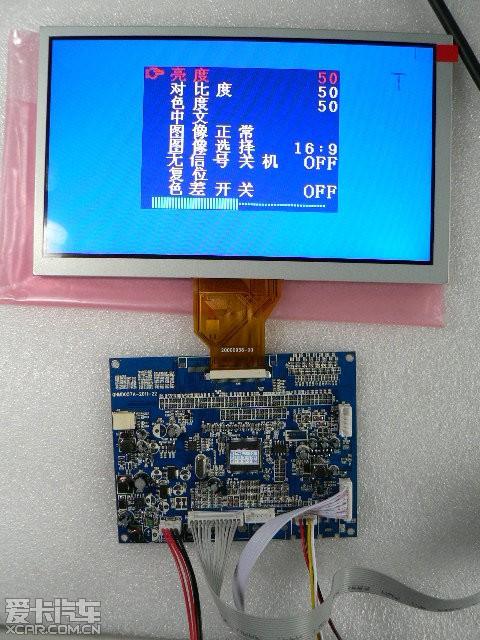

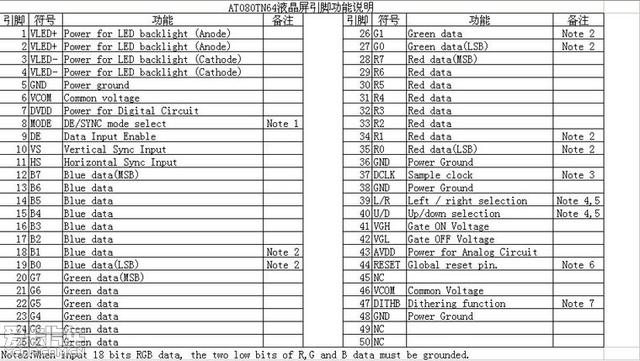

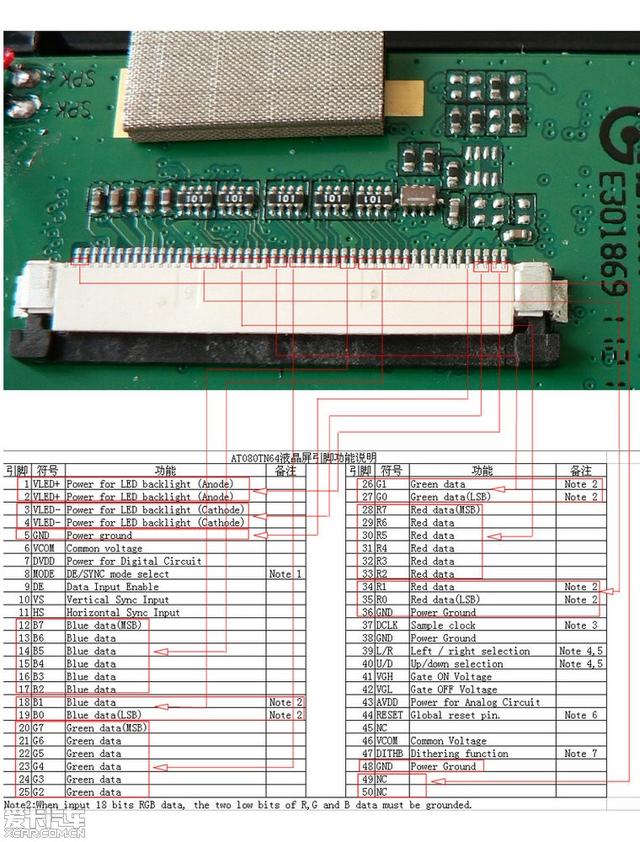

最近看到好多車友都裝八寸的車載了，感覺面子大了很多，內心萌動了升級的念頭。￥有限，只想在盡量花錢少的情況下達到升八寸的目的。一北京車友最近代理了某品牌的八寸導航，通過他的關系搞了一個八寸的外框。在此表示感謝。

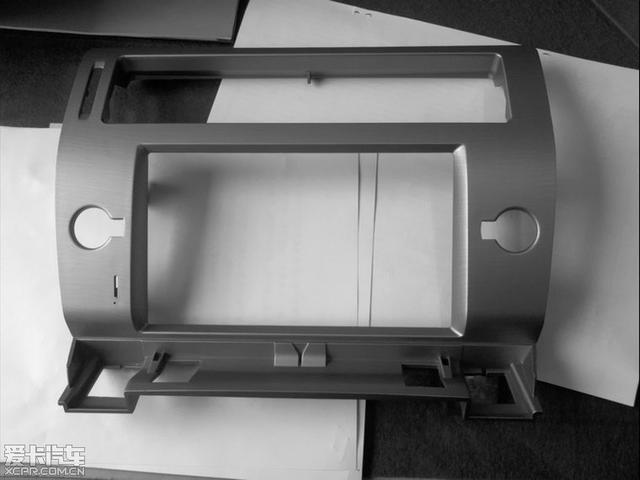

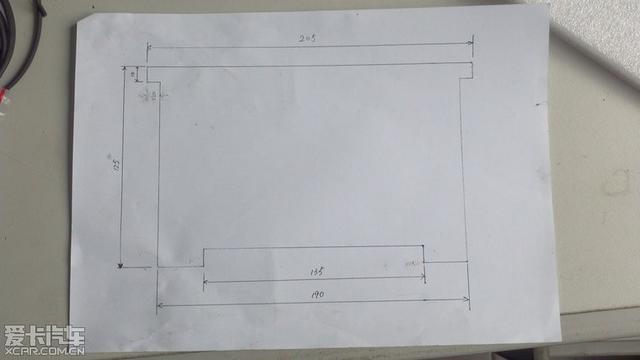

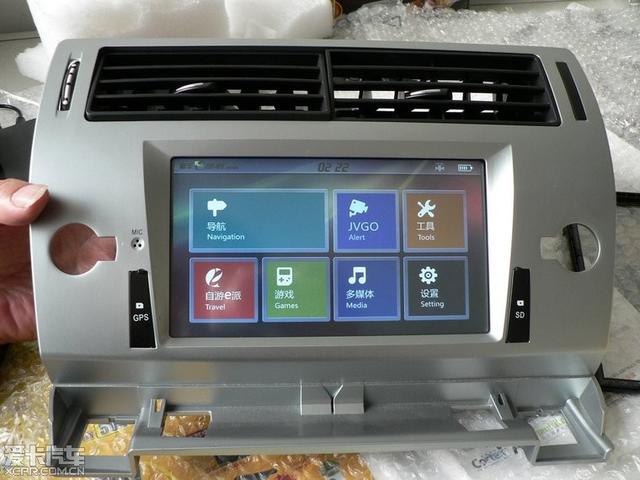

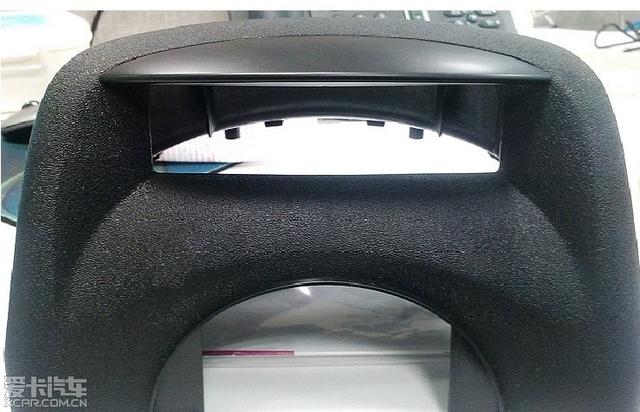

看看八寸的框
