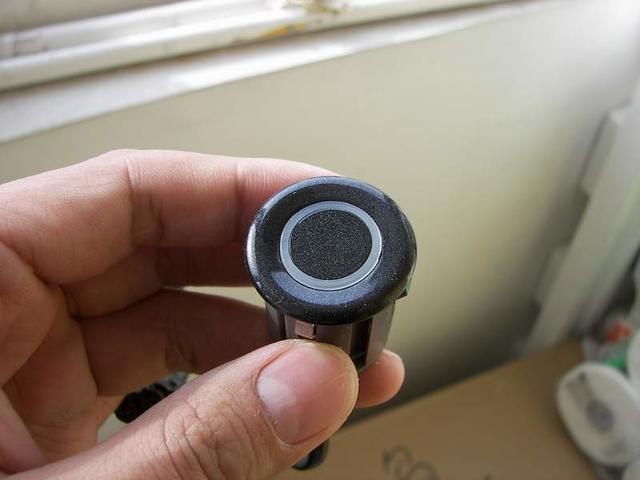

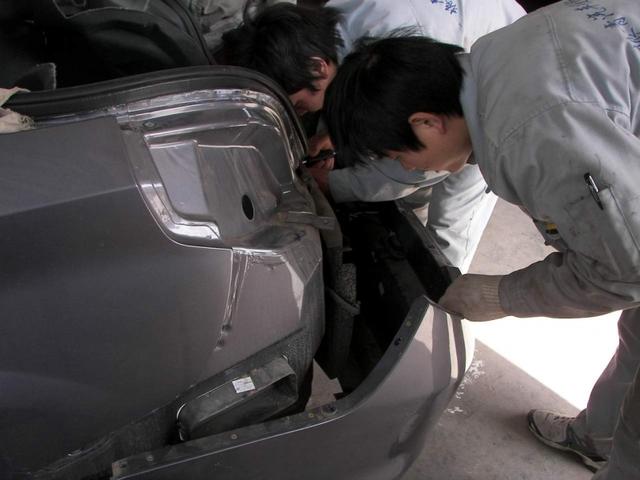

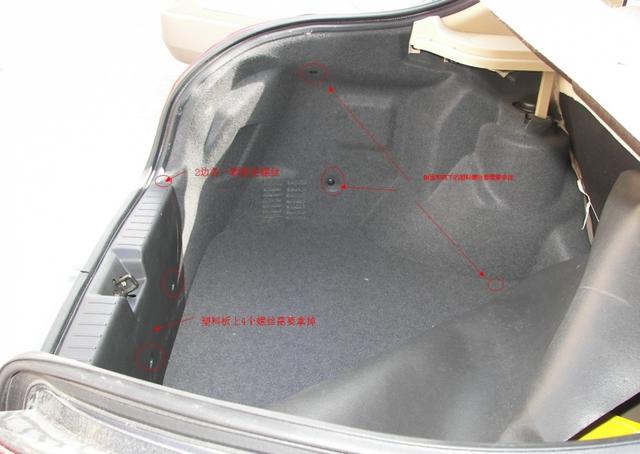

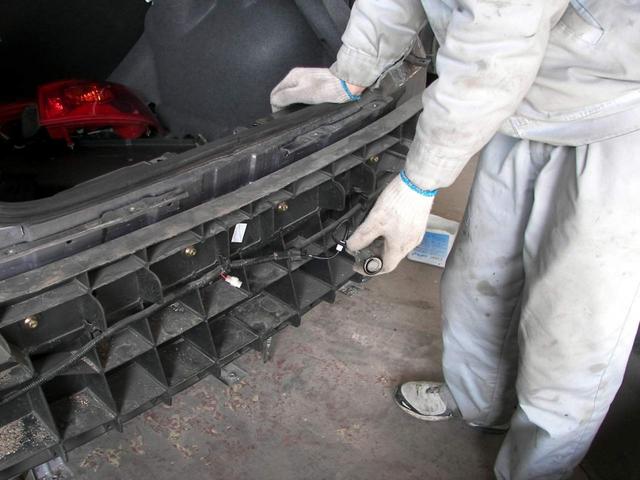

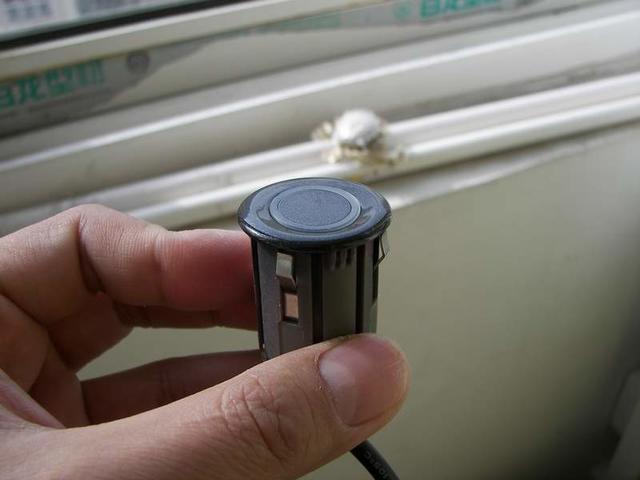

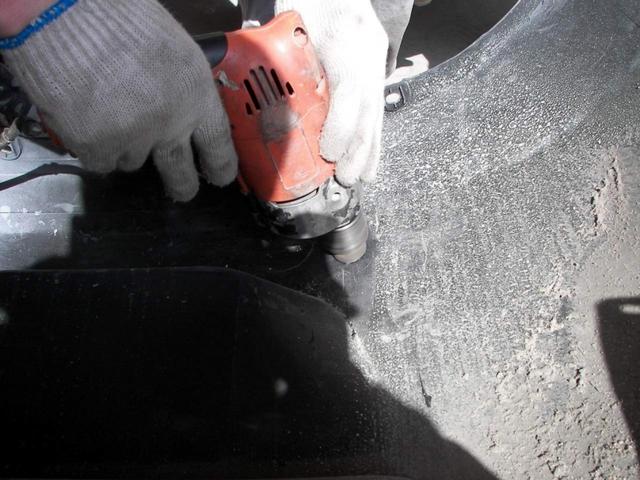

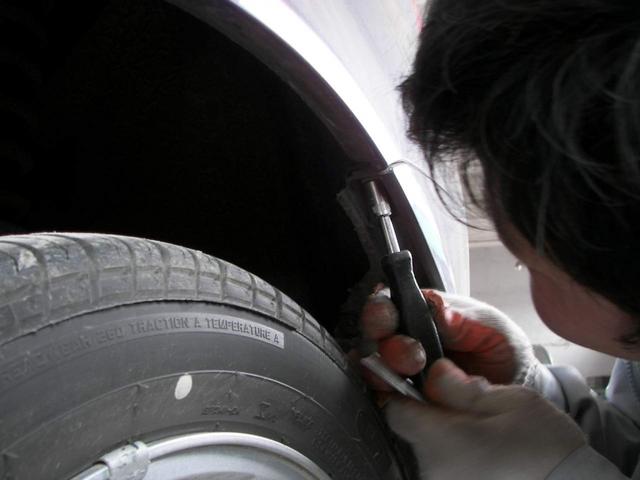

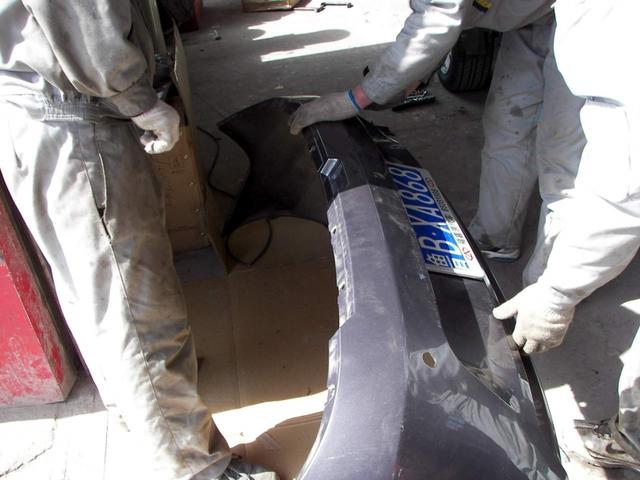

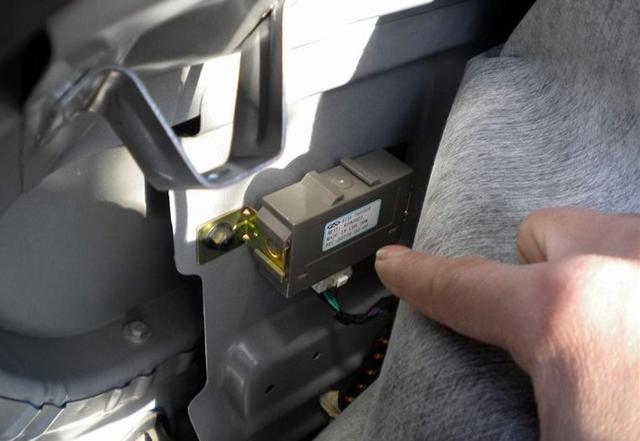

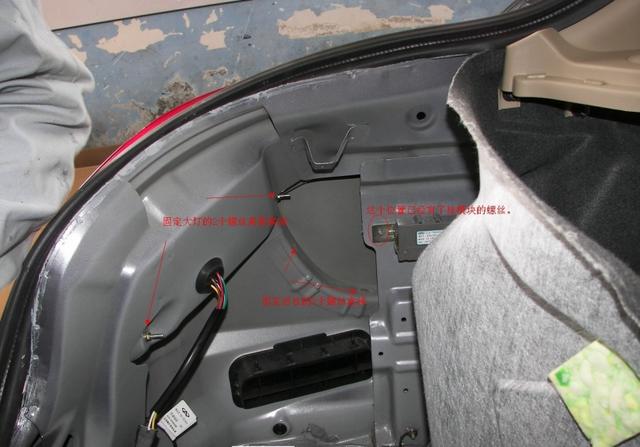

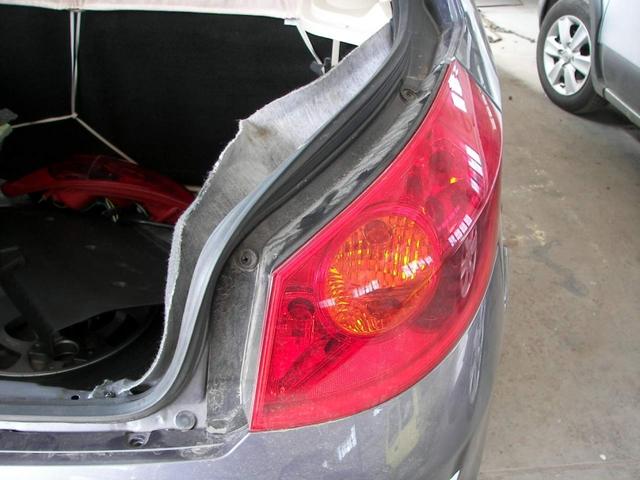

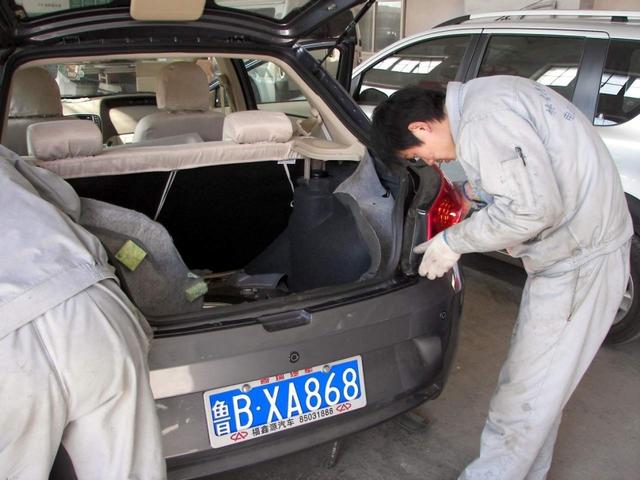

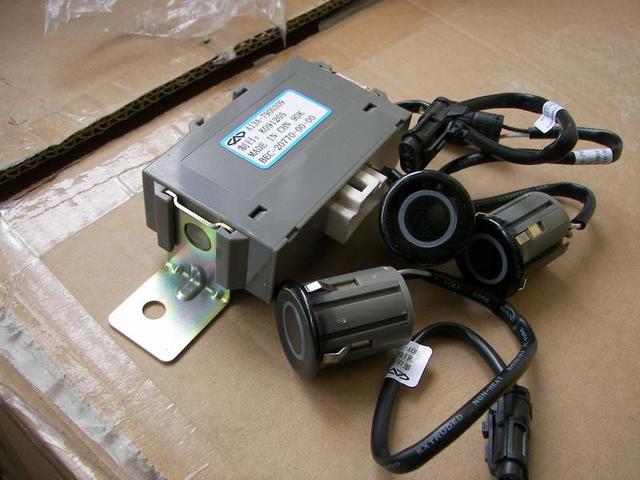

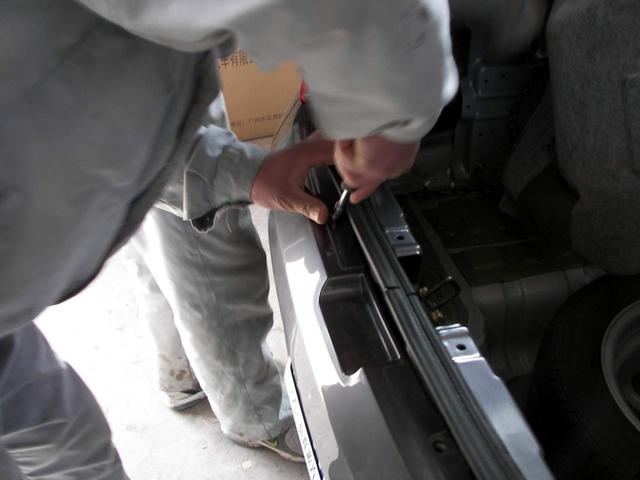

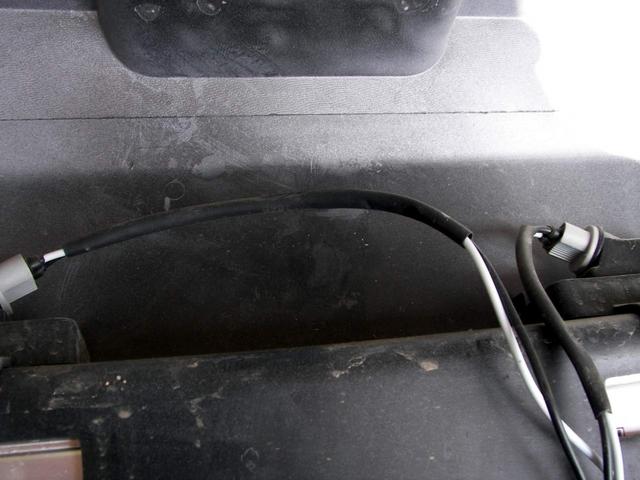

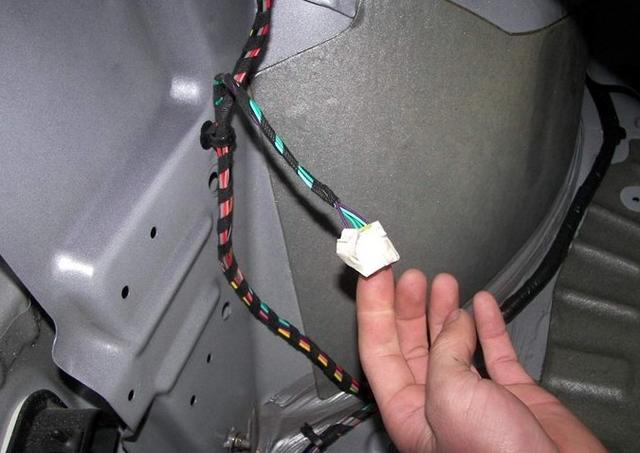

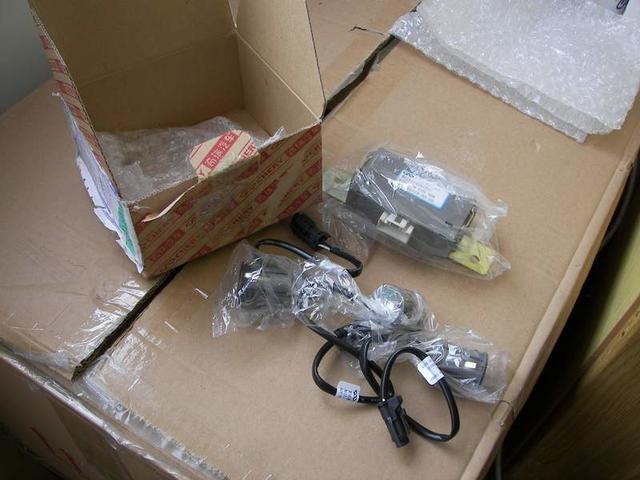

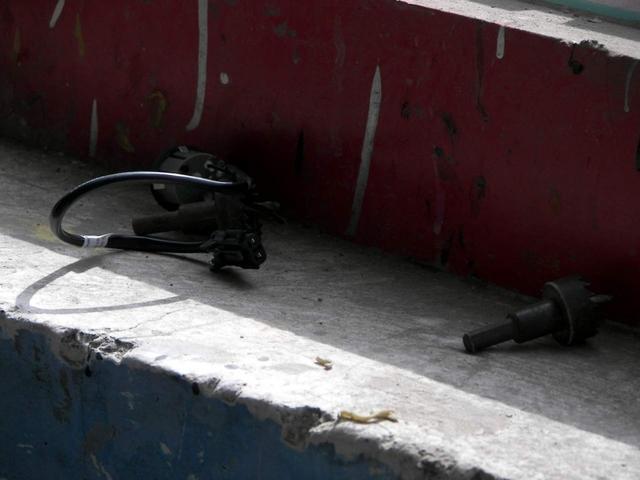

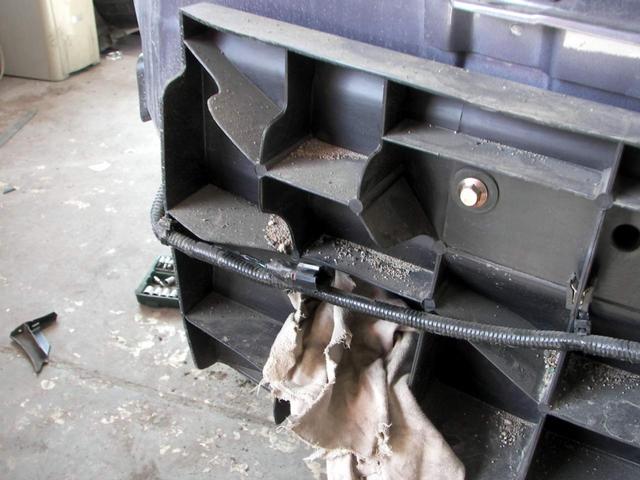

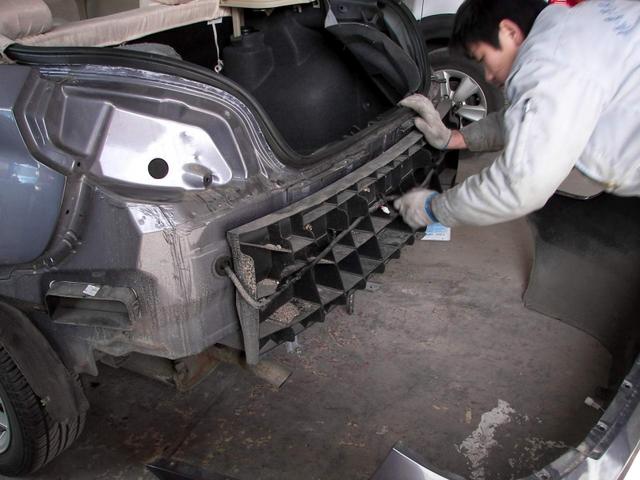

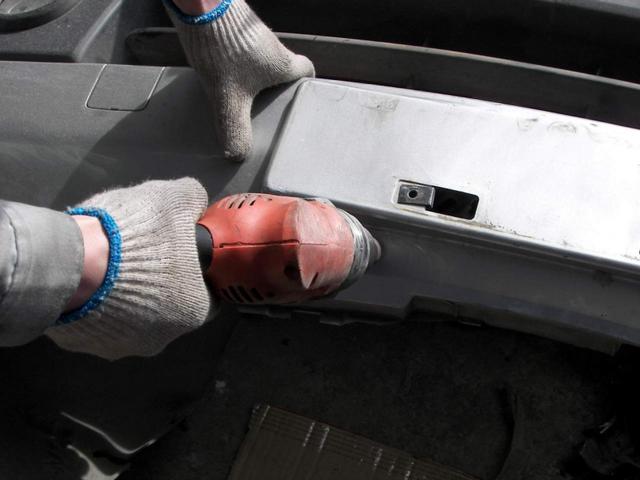

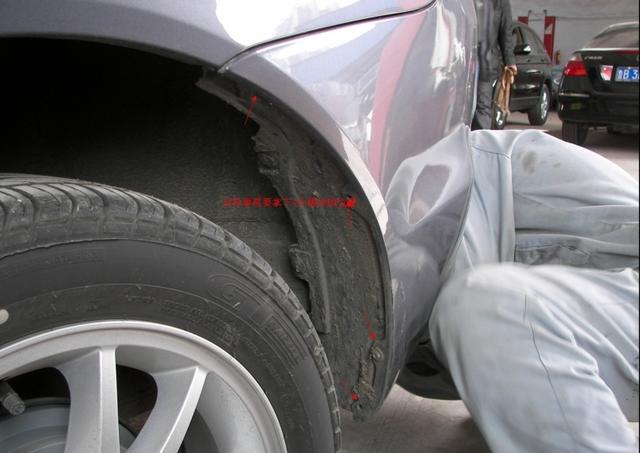

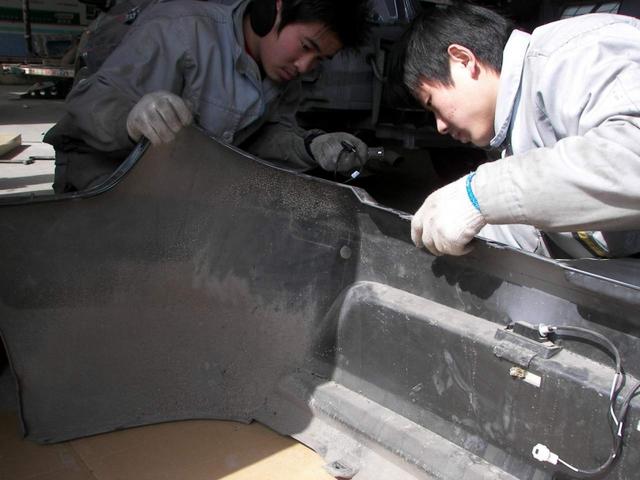

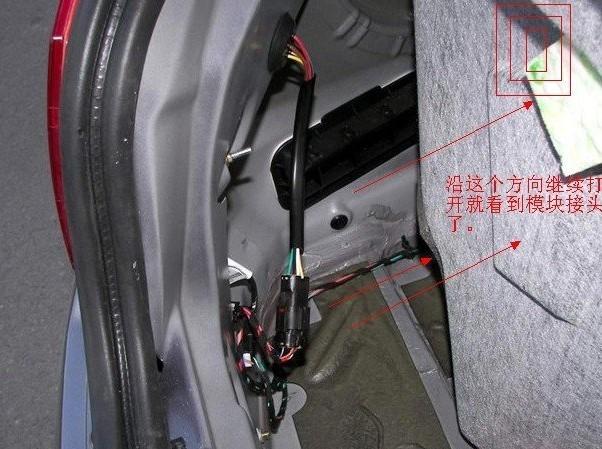

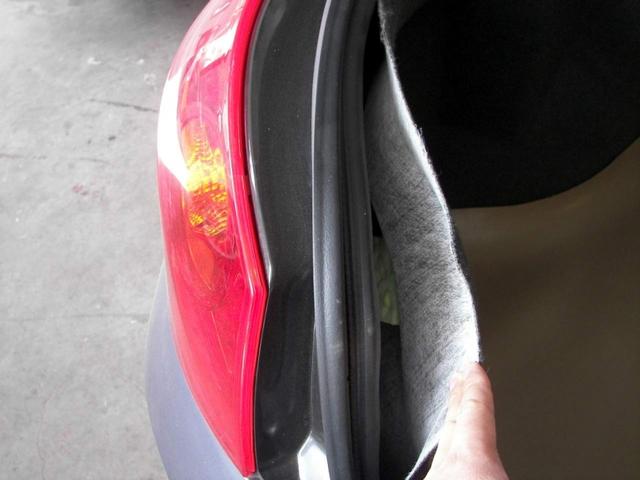

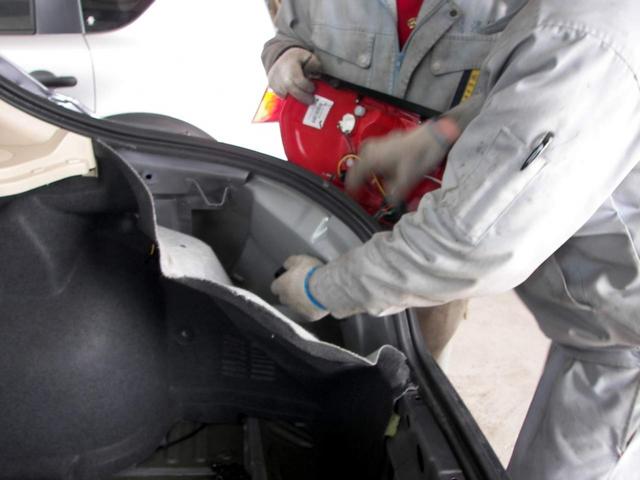

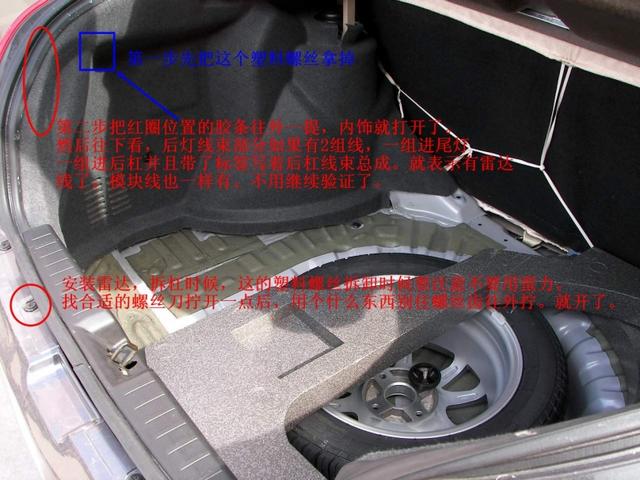

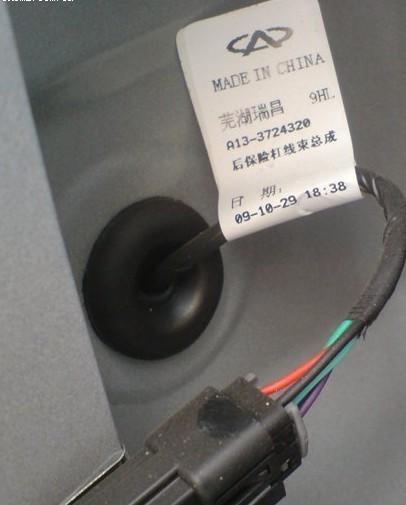

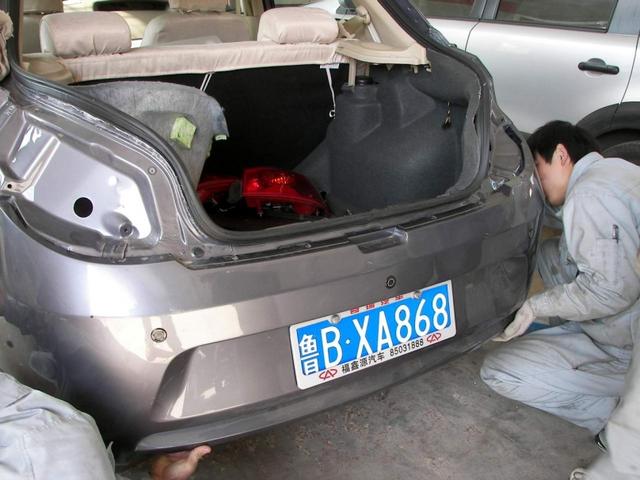

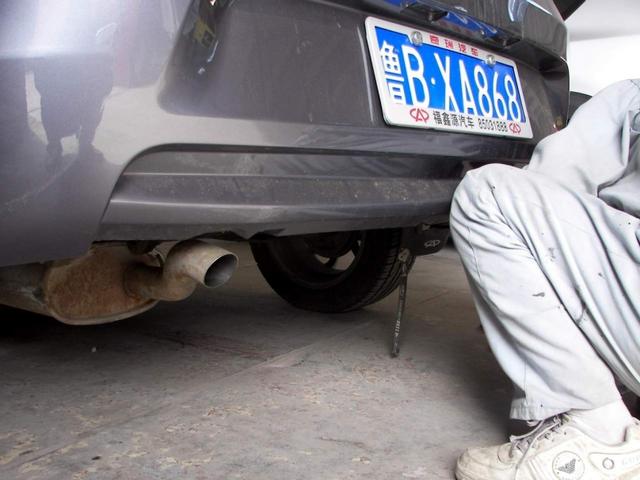

雷達到手后，青島天氣一直不好。一直拖了好多天，徹底放晴。于是約了朋友，到朋友修理廠進行詳細的安裝作業。實際的拆解和安裝過程，一個人也可以輕松完成。因為我要上詳細作業，只能把動手的活安排給他們?nèi)プ?。如果有個幫手會更輕松。前后過程總共半個小時內就可以搞定。 需要準備的工具：十字螺絲刀 一字螺絲刀 小套桶或扳手（8MM 10MM） 電鉆及雷達鉆孔鉆頭，尺寸應該是25MM。 首先看看我們的主角：原廠模塊及探頭。     第一步：驗證進取款是否已經預埋了雷達線及模塊接頭。 想要安裝原廠雷達的朋友，首先要驗證一下自己的車是否出廠時候已經預埋了雷達線和模塊接口。理論上進取版100%都埋了線。但是要提防廠家更改配置。畢竟人家減配的時候不會電話通知你。嘿嘿。 首先打開后箱，把后箱內物品都拿出來。參見我標出來的螺絲位置。 在原帖中，我提到了一些需要拆解的螺絲。實際上想看雷達線是不是已經布好。雷達模塊是不是已經預留了接口，只需要動一個螺絲就可以了。 這個是具體的螺絲位置圖：塑料護板那是3個螺絲。我標錯了。  實際上。我們只需要拆這一個螺絲就可以了。    只要看到有帶標簽的線。就表示雷達線什么都OK了。不用再繼續拆了。如果想繼續驗證模塊，那么就參照這個圖繼續往里打開內飾板。   就是這個。嘿嘿。它就是模塊接頭。 奇瑞還是很厚道的吧。嘿嘿。 分離開內飾板后。要檢查一下后箱2邊是否有漏水隱患。發現有泥沙的話。要第一時間去S店進行打膠處理。自己有工具的話可以自己打。具體參考我**發過的作業。 第二步：拆杠作業 確定了自己的車可以安裝原廠模塊和探頭以后。就可以動手安裝雷達探頭及模塊了。因為后保險杠內已經走好了雷達線，那我們必須要把后杠拆下來，才可以進行探頭對接工作。 先來看看如何拆杠。按照此步驟操作會節省大量時間。 首先參照第一步，把改拆掉的內飾板都拆掉。然后，需要把尾燈拿掉。參見下圖螺絲標識，把該拿掉的螺絲都拿掉。因為需要拆的螺絲會逐漸增多。建議多準備幾個小容器分開盛放不同位置的螺絲。實在記不住哪個螺絲是哪個位置的，就用相機拍照下拆前的照片。方便安裝時候歸位。  照片傳上來發現文字模糊了。中間的紅字是“固定后杠的2個螺絲” 內部螺絲拿掉后，再拿掉大燈外面的幾個螺絲。  好。分離大燈！  將2邊的尾燈拿掉后，把工作轉到后輪罩位置。按照提示部位，拿掉后輪罩固定后杠的4個螺絲。  這個位置需要用套桶工具進行螺絲拆卸。8MM的。  然后是分離后杠底部的螺絲。  繼續分離后箱上沿的螺絲。切記，分離掉螺絲后，要把上沿的塑料卡扣用平口螺絲刀撬出來。塑料螺絲不要蠻力拆解。輕輕分離后。用硬卡片或者螺絲刀卡住螺絲絲扣后繼續分離。否則會破壞掉螺絲。  把全部螺絲拿掉后，往后拽后杠。就可以輕松的分離后杠了。注意分離時候，要斷開后杠和車身的連線。這個線是牌照燈的線。回頭安裝回來時候要記得插上。  、分離后杠后，發現一個嚴重的問題。如果不安裝擋泥板，后杠內部和塑料吸能塊里，會被甩進大量的泥沙。不打開不知道。打開一看才知道如此驚人。泥沙多了，會造成車身震動時候尾巴里嘩啦嘩啦的響。希望大家還是盡快安裝當泥板。**里那種18塊不帶標的就很好。    第三步：后杠打眼 將后杠拆下后，可以進行打眼操作了。 因為原廠雷達探頭沒給配打孔鉆頭。所以讓修理工找了個差不多的，鉆頭。他說是21MM的。找了個廢杠先測試了下。結果效果非常好。（有朋友已經驗證為25MM的。請大家注意。）     測試完畢后。就開始在風2的后杠上開孔。開孔前，先做個激動人心的測試。把模塊掛進車箱里，然后探頭掛到布好的線上。然后掛倒擋，屏幕立刻顯示！?。≠澦懒?。    不錯吧。哈哈。找螺母把模塊固定好。然后繼續開孔工作。  仔細觀察。發現原來出廠時候，后杠上已經畫好了雷達眼的位置。3個眼的位置都可以看的到。雖然不是特別清晰，但是完全可以定位了。  既然有了位置。那么就開始干活吧。開鉆??！   第一個眼打好了哈哈。看看。還不賴昂。繼續打其他的眼。   2分鐘，3個眼就打好了。看看結果如何。很不賴啊。哈哈。   量一下2個眼中心的間距，大概是50.2CM  第四步：安裝探頭： 來，上個探頭看效果。  嚴絲合縫啊。太不賴了。 在安裝探頭時候，要用小銼或者砂紙，把孔的邊緣磨一下。毛刺都去掉。注意看下面這個圖，我大拇指上方，探頭下邊緣位置有個突起的塑料。注意，在安裝時候，一定要這個標記位是要朝著地面，垂直于地面。仔細觀察會看到探頭是到凹面的。我們風2的屁股高，往上撬，要雷達工作良好，必須要保持雷達保持于水平或者面向地面的工作姿態。 把3個頭都按到后杠上以后，把保險杠復位。一定要把雷達線插好。牌照燈接好。雷達線接頭是子母頭，不必擔心會插錯。  安裝螺絲前，先測試一把看看。 掛倒擋前，小屏幕是這樣的：  掛倒擋，當探頭探測到1.5米范圍內有障礙物時，開始發出蜂鳴聲音。屏幕順序顯示3個位置的距離。實際測試發現很準確。    當距離小于40CM時候，雷達常鳴，并且顯示停車！  測試無問題后。進行最后的復原工作。把所有拆下的件進行復位。   怎么拆的怎么裝回去。 最后組裝完畢哈哈。   有些朋友可能會問，為什么沒有同色的探頭？ 這個是廠家的事。目前所有豪華版配套的都是黑色的頭。大家看我上面的照片。黑色的頭是金屬漆感覺的。很亮。實際裝到車上后，并不突兀。個人感覺挺好看的。原來計劃噴一噴，搞成同色的。后來看效果不錯。就不重新噴了。如果有的朋友喜歡同色，可以在處理保險杠刮擦時候，一起把雷達噴一下。噴漆不會影響雷達工作。 雷達這個事，各有各的想法。已經裝了鐵將軍什么的，如果想自己動手加到前杠上把原來的屏幕用上，就自己研究下電路。給模塊供上電就可以工作了。如果你確定自己想利用原來的屏幕，而且價格可接受，就裝原廠的雷達。精度什么的都不賴。如果想便宜，市面上有好多可選擇的。因為我不是商家，想問我其他品牌性能什么的朋友也請繞路。謝謝大家理解。 聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
