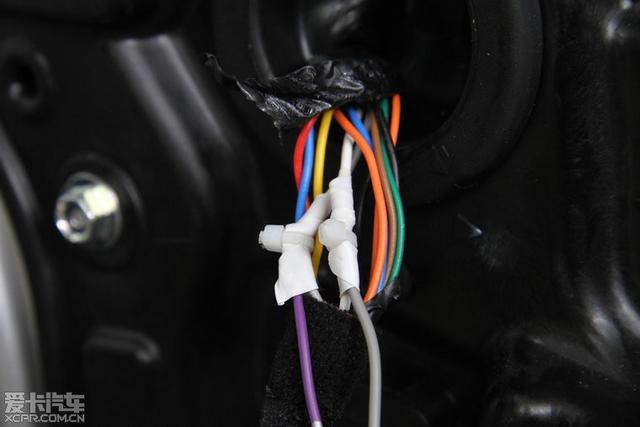

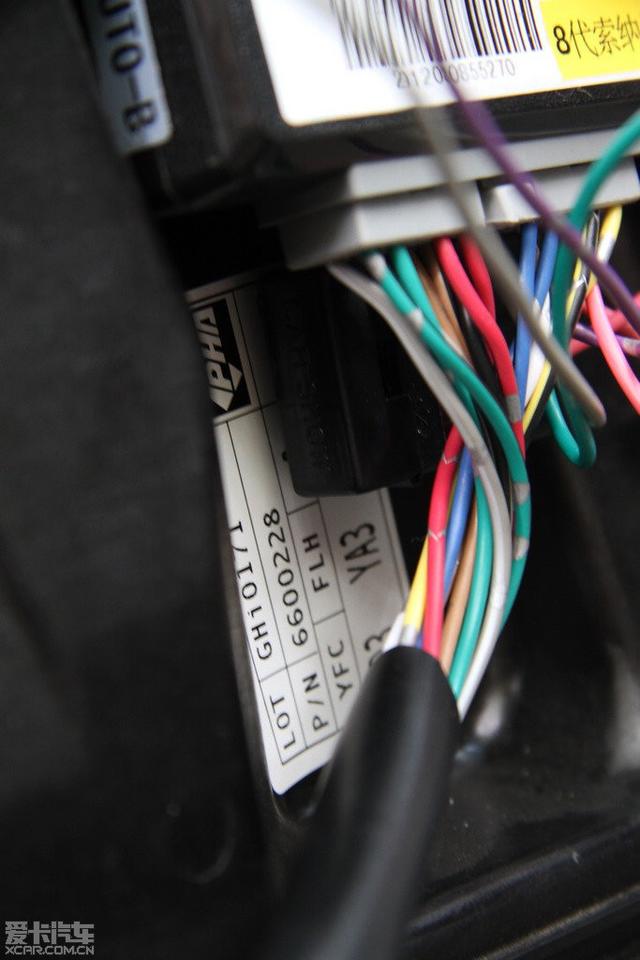

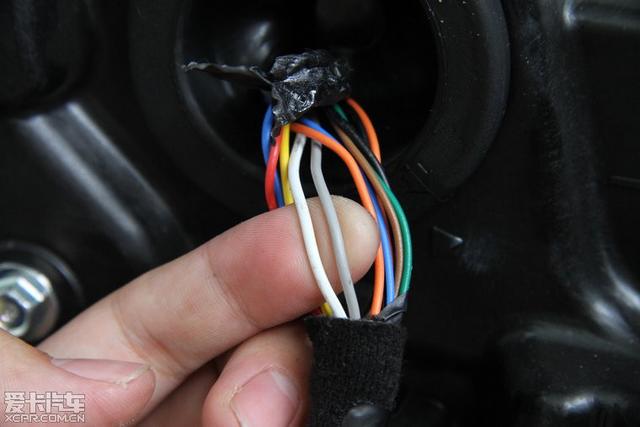

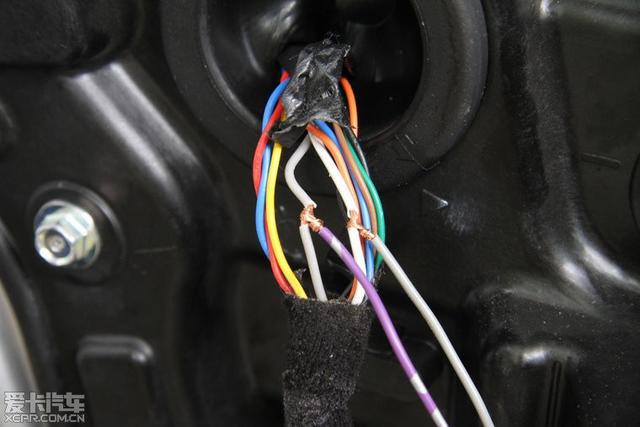

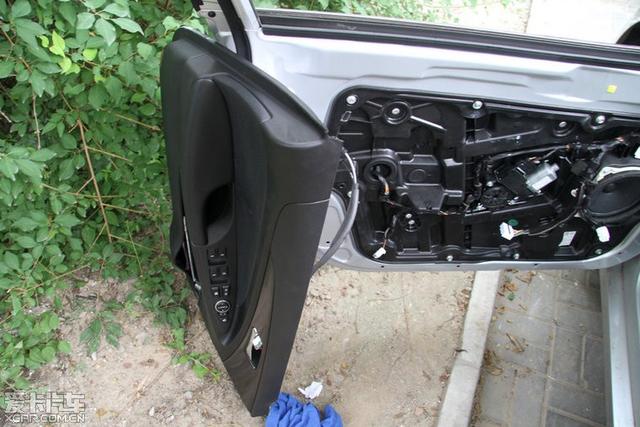

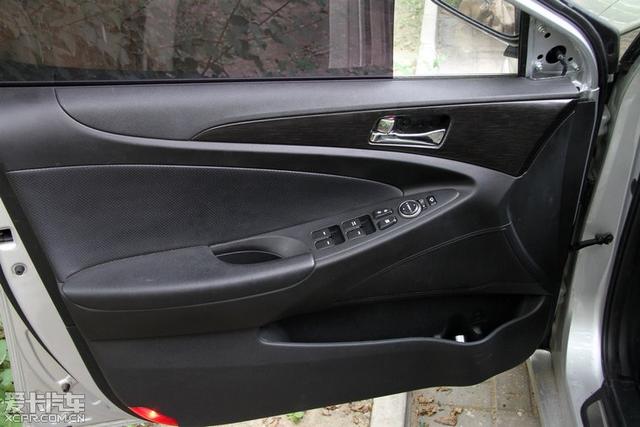

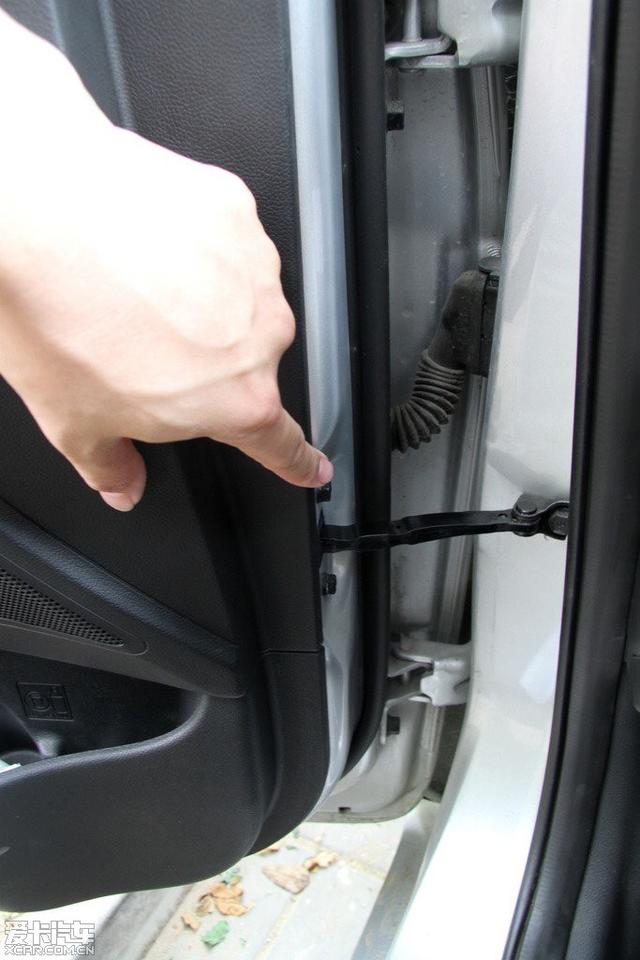

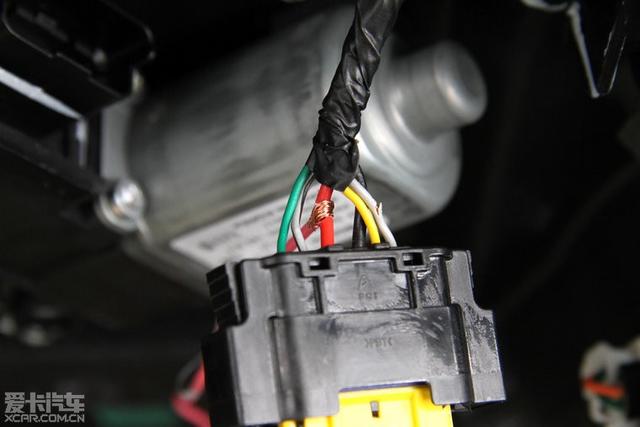

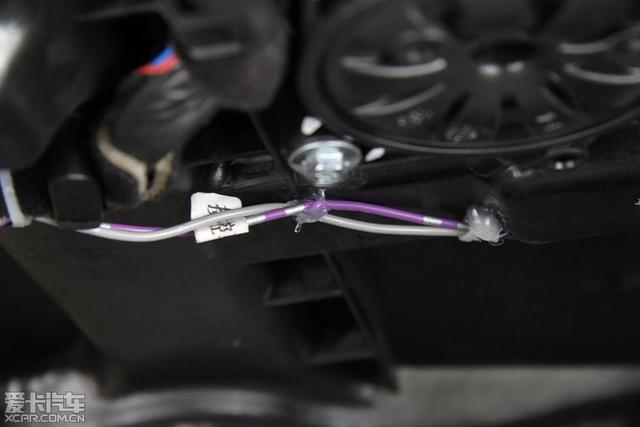

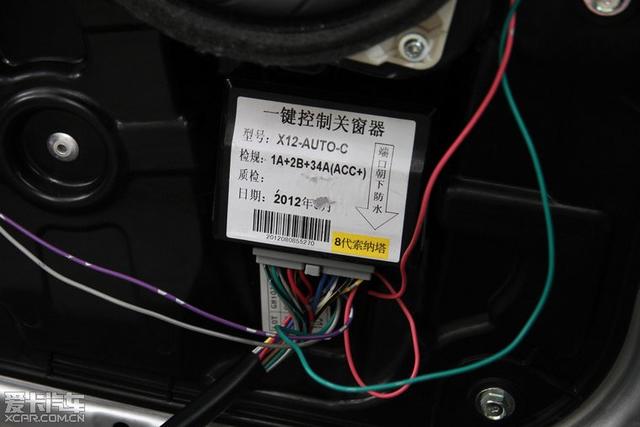

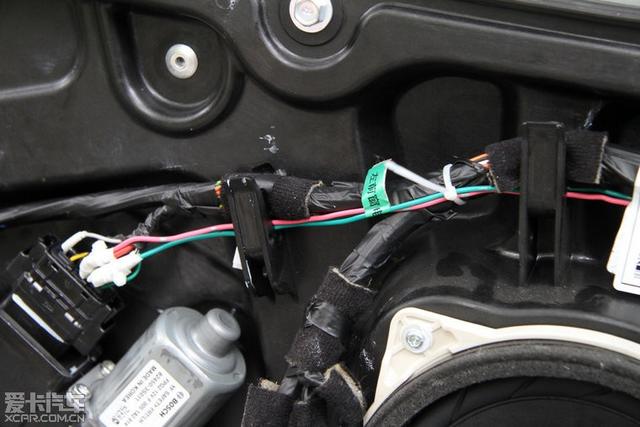

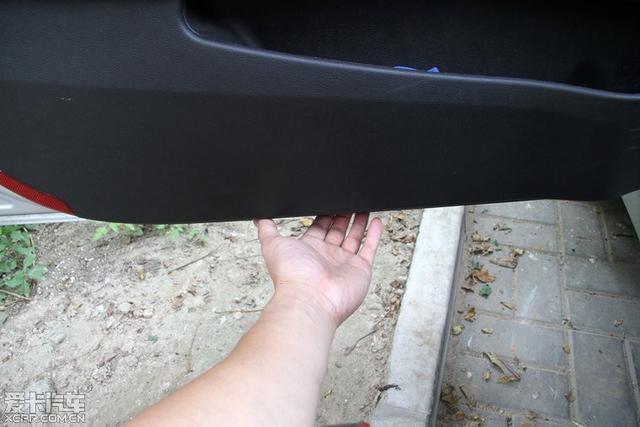

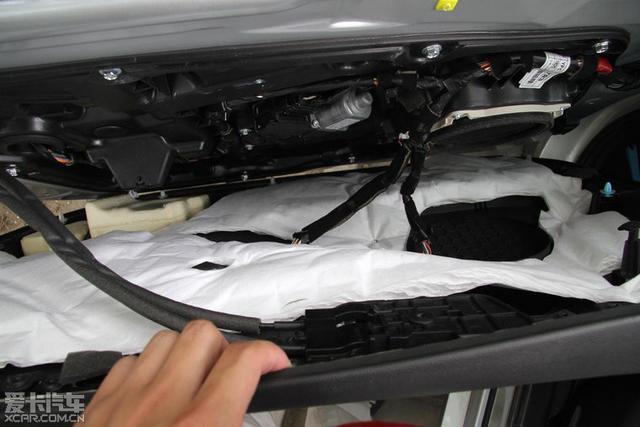

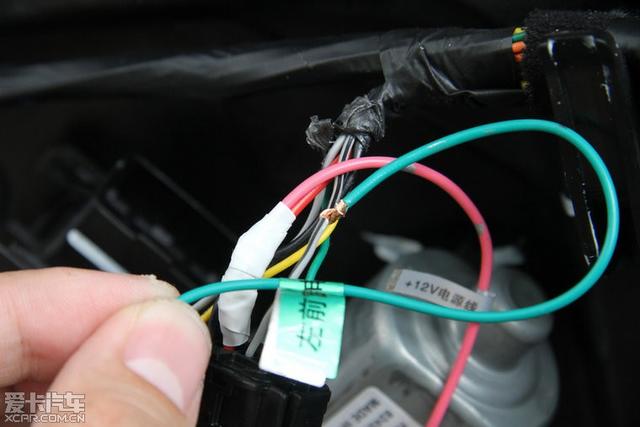

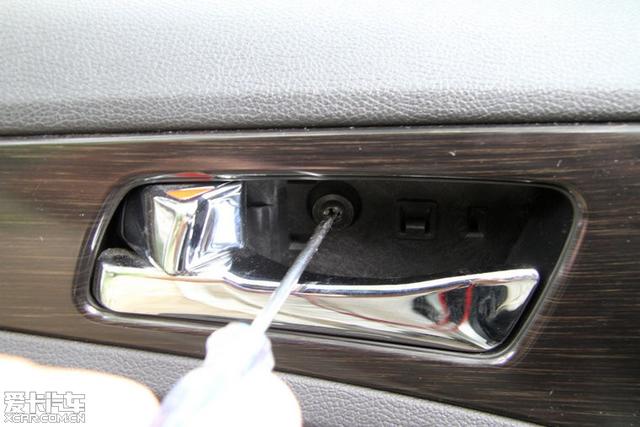

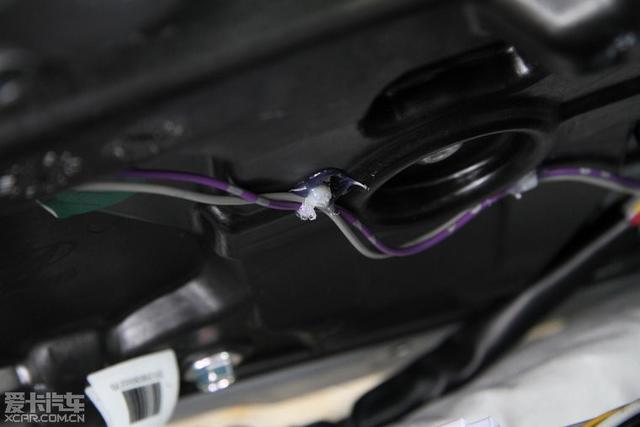

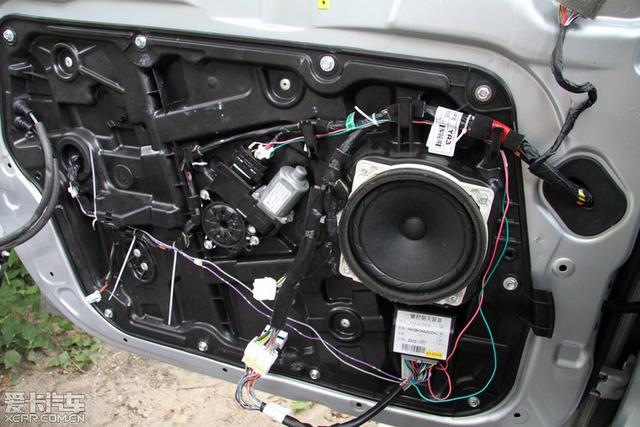

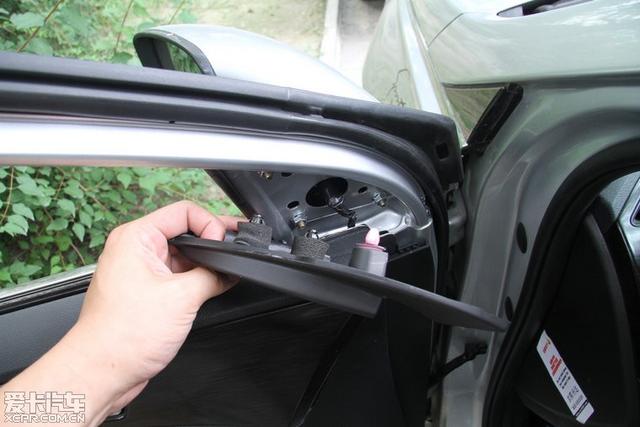

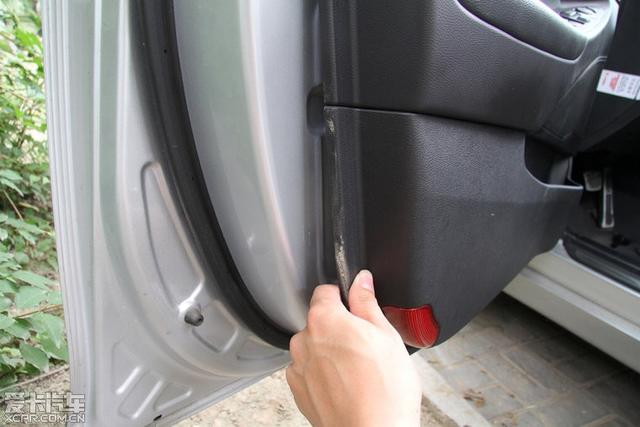

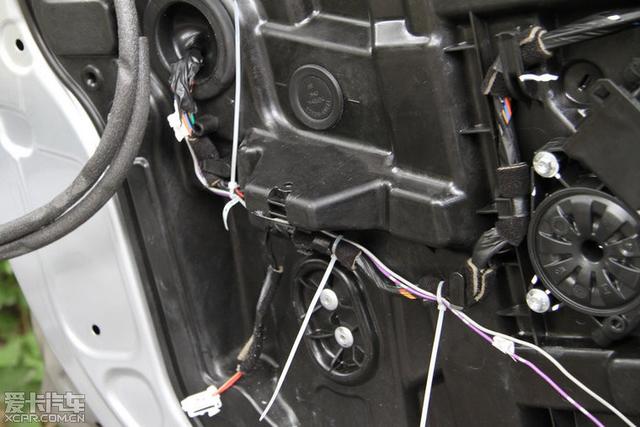

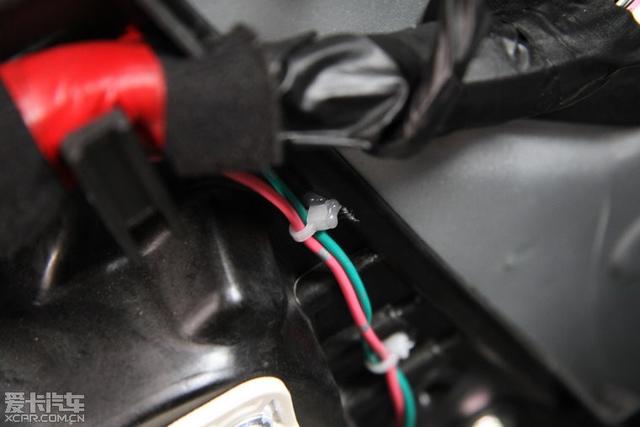

![]() ![]() ![]() ![]() ![]() ![]() ![]() ![]() 下面開始裝車!先拆門板! 固定門板的螺絲有2顆,一個在,開門手柄里面的裝飾擋片內,用小螺絲刀撬一下裝飾板內側就出來了!另一個在關門拉手里面!忘記拍了~~~ ![]() 然后扣開門板,從右下角車門限位器那開始扣 ![]() 然后扣下面,稍用力往外拽一家就開了 ![]() 側面 ![]() 撬下車窗旁的裝飾板 ![]() 分離線纜,都拔掉! ![]() 往上一抬,門板就下來了!開門拉線不會拆,門板就這么放著,沒影響! ![]() 大接頭都是對插的,但還需要外接4根線!著重詳細介紹這四根線的安裝方法 連接升窗器的常電線(+12V)【粉色】和左前窗點擊鎖定線【綠色】接在升窗電機旁插頭的紅色和灰黑色上,破線我用的是指甲刀,慢慢夾掉絕緣皮!接好后纏上絕緣膠帶 ![]() ![]() 然后接升窗器的開鎖信號線(灰色)和關鎖信號線(紫色)接在車門最左邊的線束的白色和純灰色上 ![]() ![]() 纏上膠帶,在接頭處綁上幫扎帶,連接更牢固! ![]() 線接好了,開始整理線路,把線用幫扎帶綁在附近的線束上 ![]() ![]() ![]() 找了半天位置~~最后將主機貼在喇叭下面。連上主接頭,繼續整理線路! ![]() 保險盒用自己的3M膠帶貼在了插頭后面! ![]() 零散的線用幫扎帶綁好,再用熱熔膠固定在門板上 ![]() ![]() ![]() 安裝完畢,最后將車窗開關插頭和后視鏡插頭插好,還有門燈插頭!將門板扣好,安裝螺絲固定,通電試車!功能一切正常! ![]() 聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
