嘉年華改裝車內LED閱讀燈MK-I 作業

摘要: 一年前手工焊接DIY了LED車內閱讀燈，具體已于今年5月發了作業。使用幾個月后，結合使用情況，對之前作業進行改進，包括電子元件數值，使用材料，成品形狀等均進行了調整(具體見下面說明)。去年中秋放假回鄉下，百無 ...

一年前手工焊接DIY了LED車內閱讀燈，具體已于今年5月發了作業。使用幾個月后，結合使用情況，對之前作業進行改進，包括電子元件數值，使用材料，成品形狀等均進行了調整(具體見下面說明)。去年中秋放假回鄉下，百無聊賴，適逢一朋友的車想改LED車內閱讀燈及后備箱燈(包括嘉年華，POLO在內的大部分車閱讀燈及后備箱燈參數都相同，并且有時還使用同一品牌型號的燈泡)，就將之前的總結付之于實踐。以下將改進情況過過程作業發上來，與大家交流。
先來一張我的鄉下及車車：
- 玩改車

這次分別做了兩個版本，一個是現在發的，就稱之為MK-I版吧，另外一個是在這個帖子的基礎上再改良的，是MK-II版，目前用于我的嘉年華上。不知道以后還會不會有MK-III版？呵呵。這次先發MK-I版，稍后再另外開貼發MK-II版。

OK，回到現在的MK-I版：
材料：仍然使用6個5mm草帽頭白光LED，分兩組，每組3個(具體見下面電原理圖)。
MK－I的主要改進：

1、經之前3個月使用測試，5mm草帽頭白光LED的使用電壓在3-3.5V時最穩定，3.5V以上時某些LED長時間使用會出現閃爍、半燒壞現象。據此，之前帖子中的電阻已由原來50歐調整到100歐，這樣能將電壓控制在3.3V左右。因此現在這個版本也是用這個穩定的方案。

2、電阻額定功率(注意不是實際消耗功率)由原來的0.5W調整為1W，主要作用一方面中引腳硬度強很多能保持彈性，另一方面也能進一步降低發熱(實際使用原來的0.5W也不怎么發熱)。

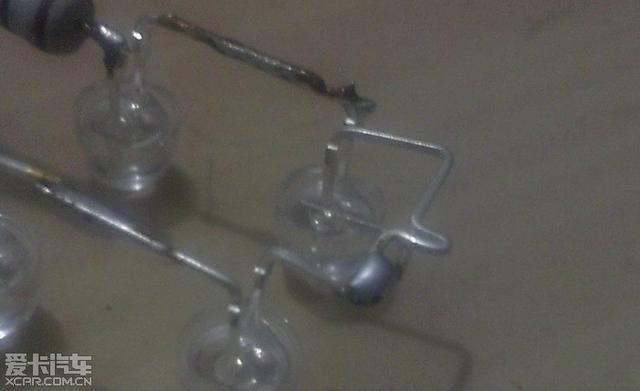

3、本次方案在原來完成不用電路板的基礎上，更進一步實現了材料的運用與節約(當然都是在安全夠用的前提下)，具體就是將原來的外加的用于接口卡扣的銅線省去，直接用LED的引腳代替。實踐證明硬度、彈性等完全OK。

4、對形狀進行了適當?shù)恼{(diào)整，更為簡約、美觀。

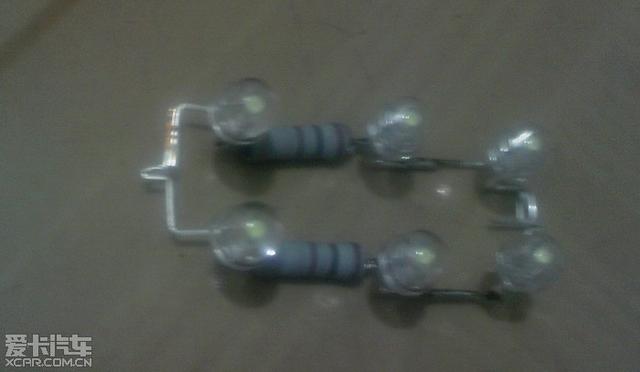

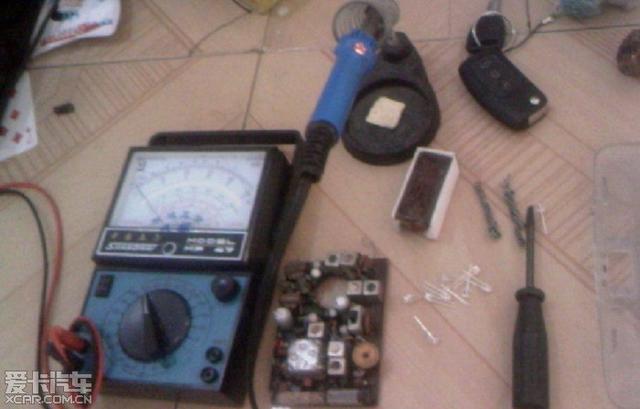

好的，下面上圖：(PS：均為夜晚光線不足用手機拍攝，大家包涵)

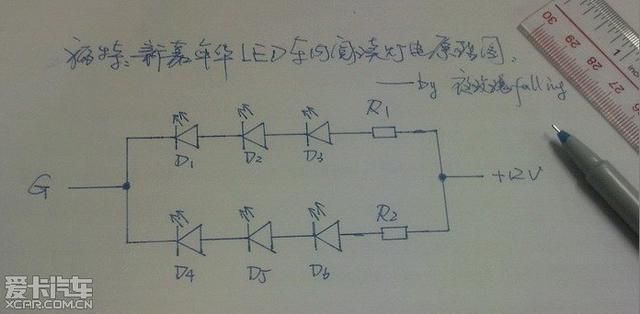

先溫習一下之前手繪的電原理圖，已發在我之前的帖子中，唯一不同之處是圖片分壓電阻調整為100歐：
- 汽車改裝網

溫習一下分壓電阻計算公式：
[供電輸入電壓－n*LED工作電壓（n為L(zhǎng)ED個數）] / LED工作電流＝限流分壓電阻阻值，
即：
（12V－3＊3.3V）/ 0.02A約=100歐姆(大概數，80-120歐姆均可，可視不同車子及LED質量的細微差別微調)

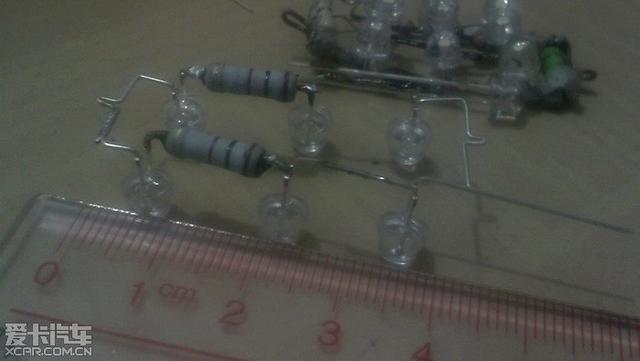

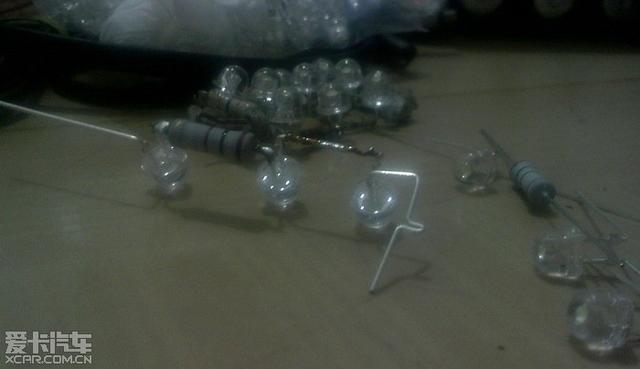

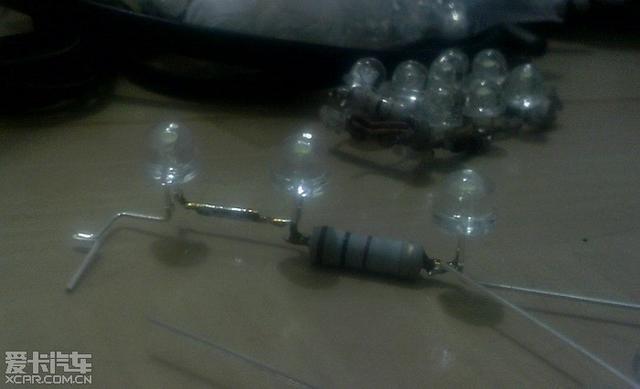

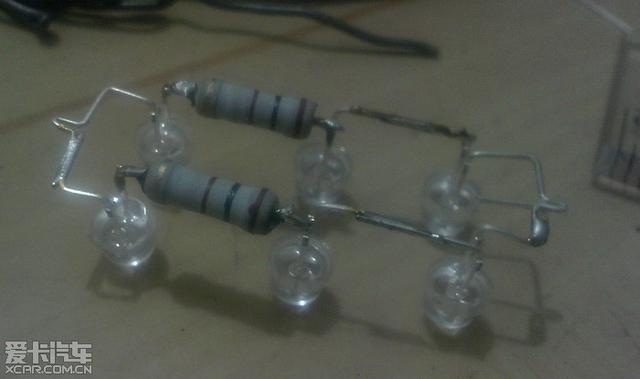

下面是這次的主角，

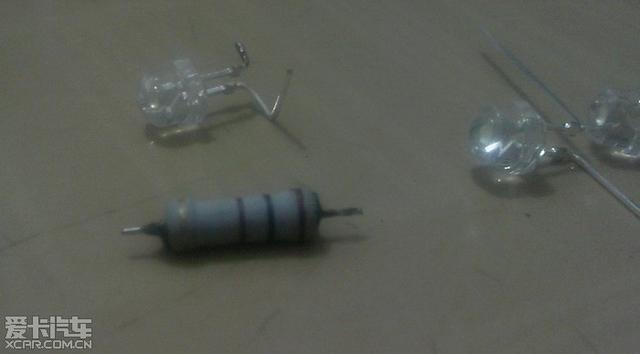

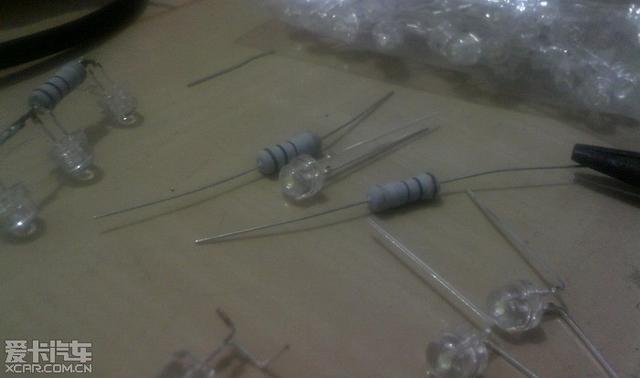

5mm草帽頭白光LED，
1瓦4色環分壓電阻：
