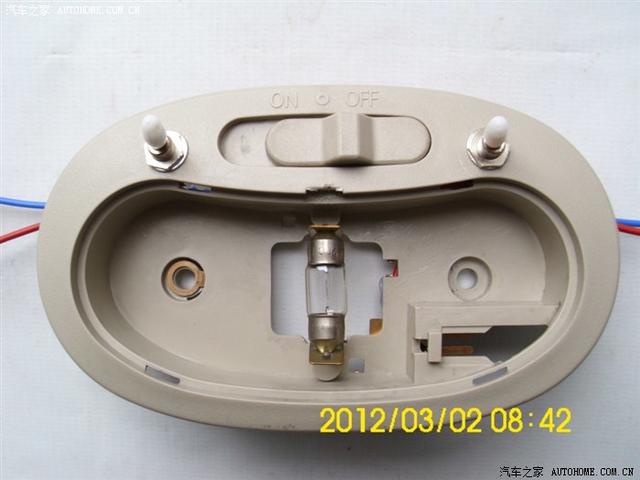

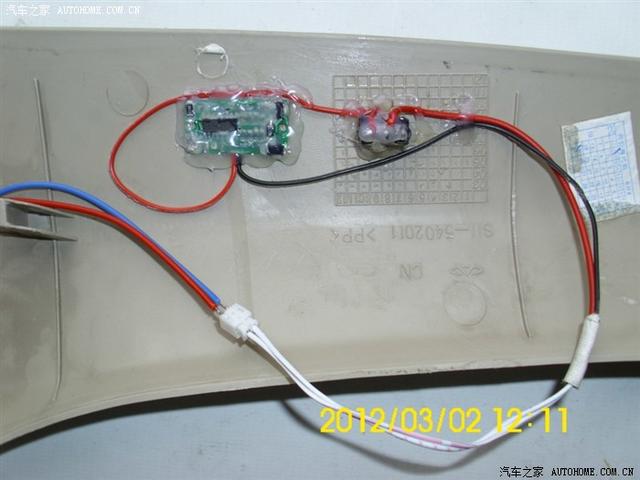

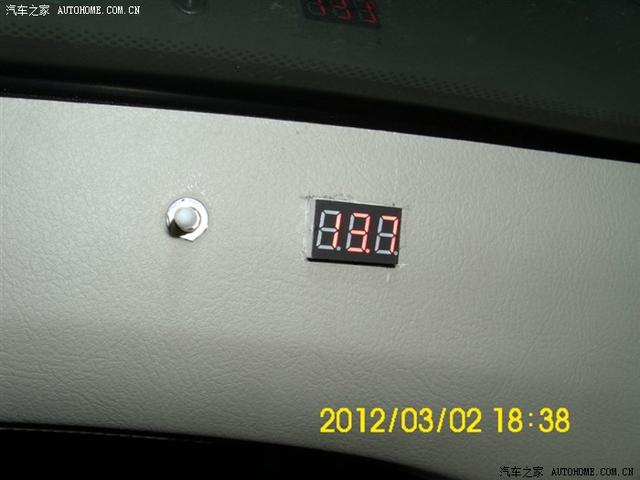

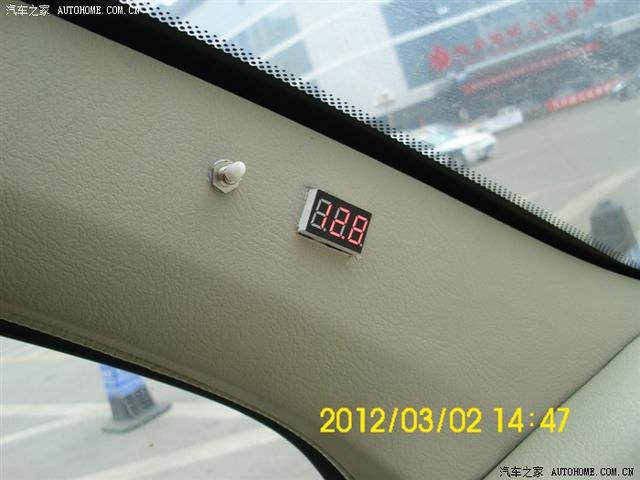

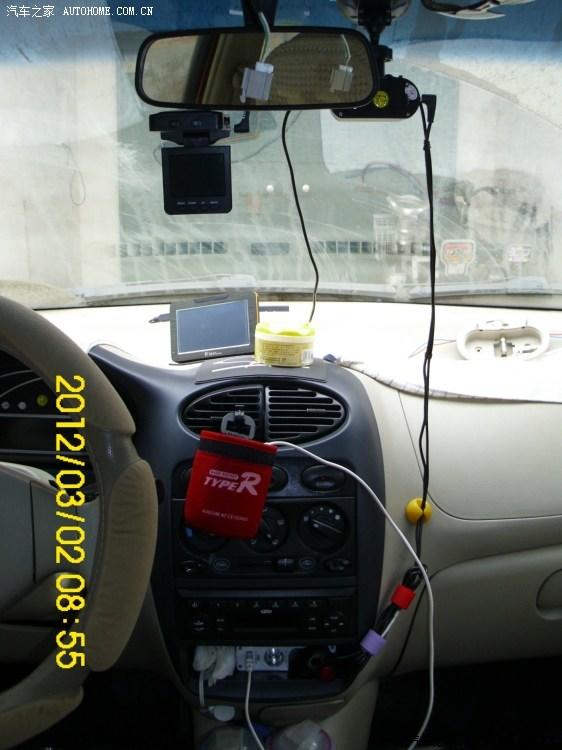

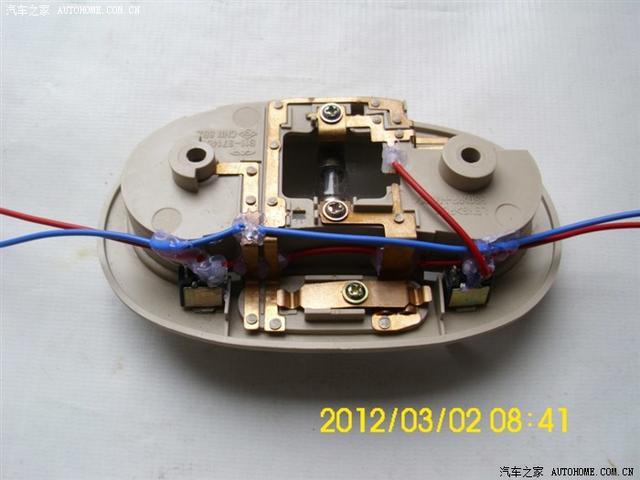

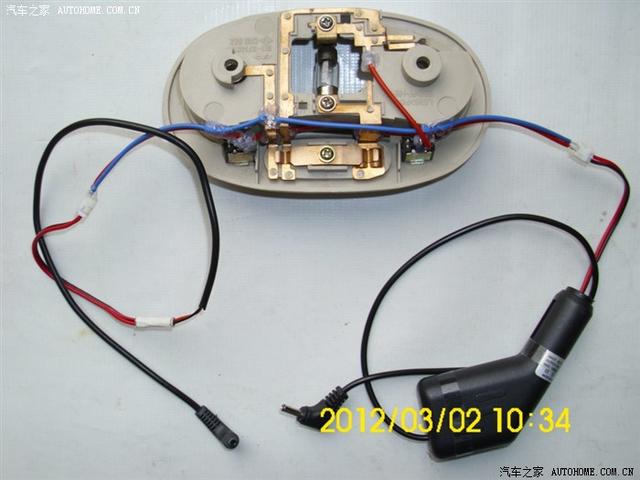

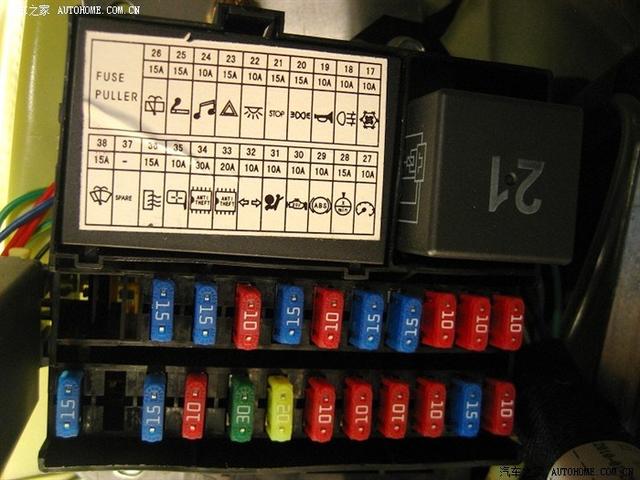

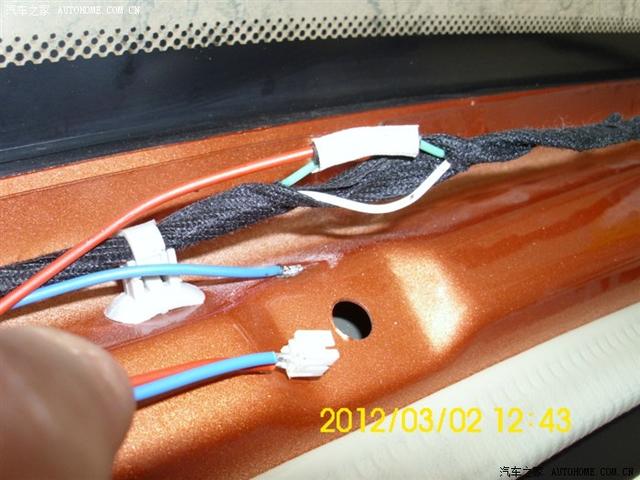

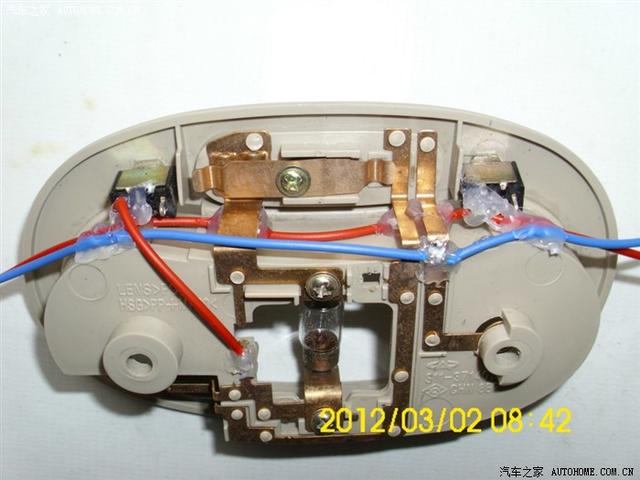

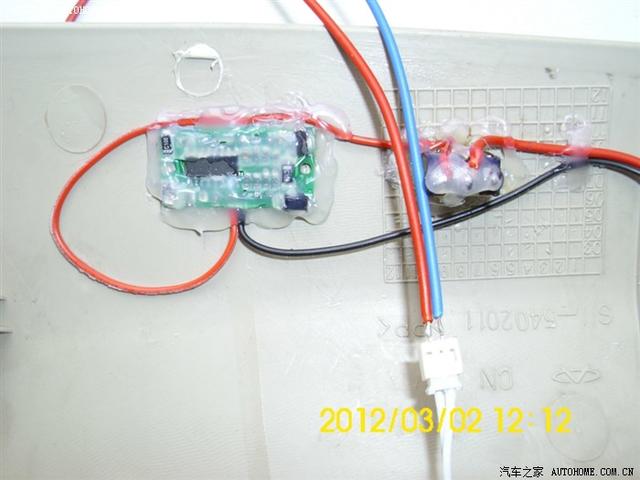

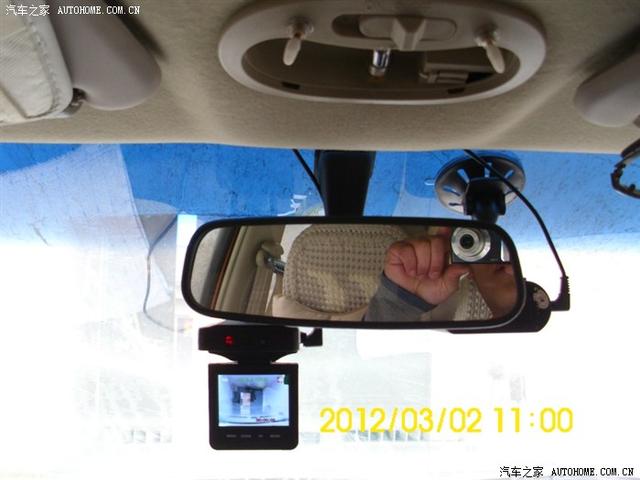

下面是原來的樣子，各種線都在外面露著。  下圖是現在的樣子。行車記錄儀和雷達的線隱藏了，呵呵。  下面是閱讀燈取電制作過程，用插接件，方便拆卸，檢修。一邊直取12V，供雷達，一邊變到5V，供行車記錄儀。     ------------------- 下面是A柱安裝電壓表。   下面是制作過程，A柱面板   下面是A柱取電。  -------------------- 閱讀燈取電，加上撥桿開關，不插鑰匙也有電。 途中所用紅線均為12V帶電線，其他顏色為接地線。閱讀燈的線路在左側A柱面板內，綠色為12V帶電線。 裸露處全部打膠，由于熱縮管沒到貨，接線處錯位焊接后先用黑膠布絕緣，由于天冷，粘性不好，再加兩圈白膠布。 如果出現閱讀燈不亮，收音機不亮，請更換方向盤下面保險盒（伸進腦袋仔細找，呵呵），上排左起第5個保險就是閱讀燈的保險，10A。拔出來，換一個上去就OK了！  聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
