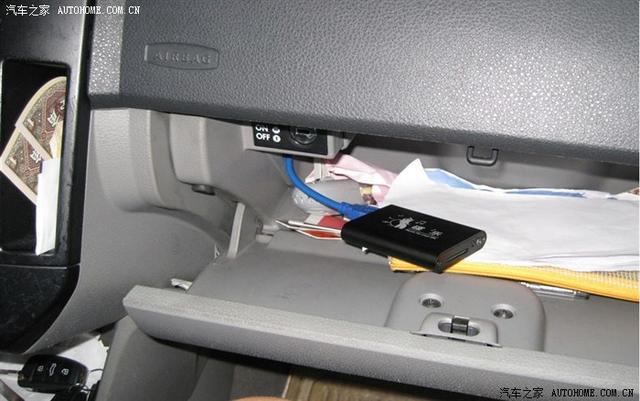

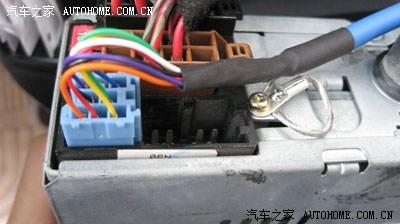

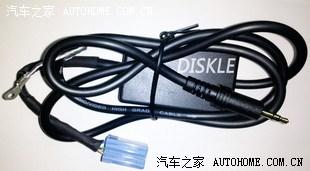

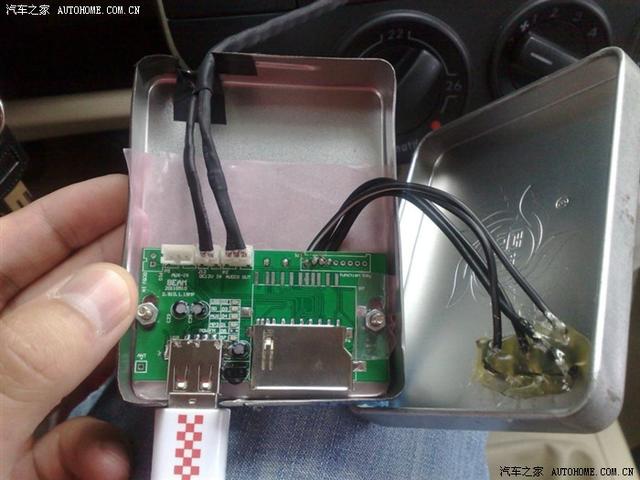

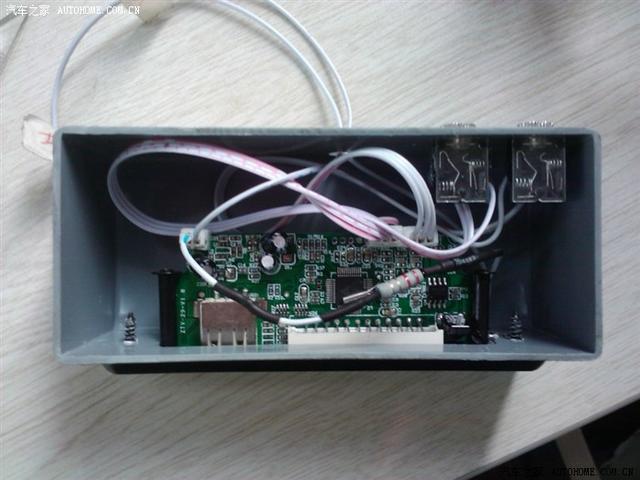

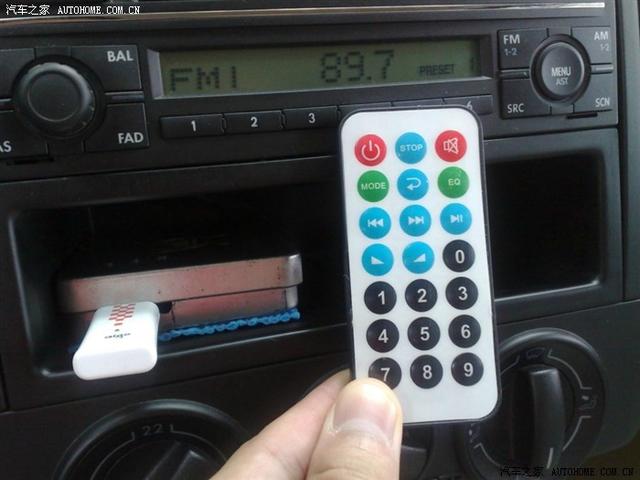

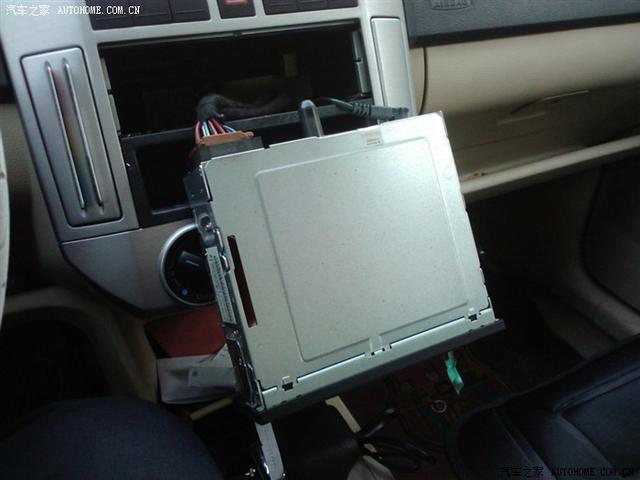

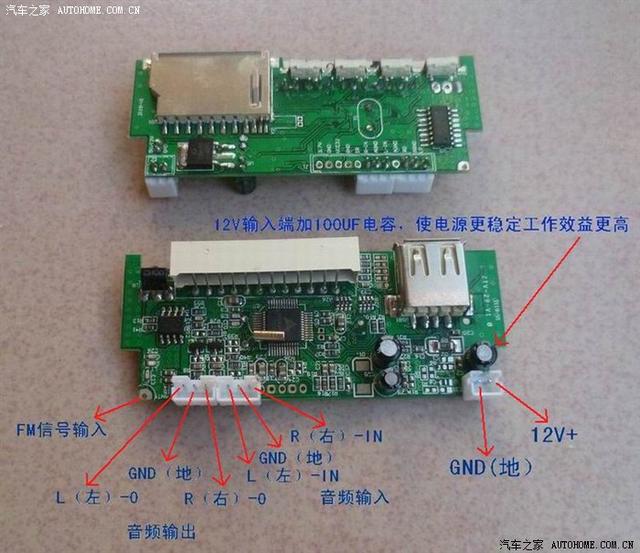

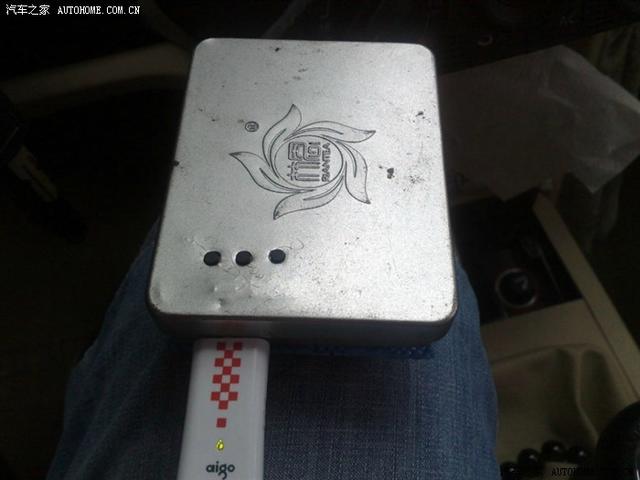

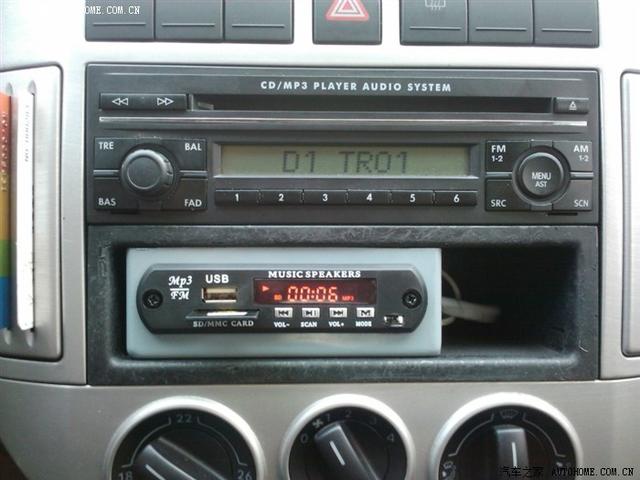

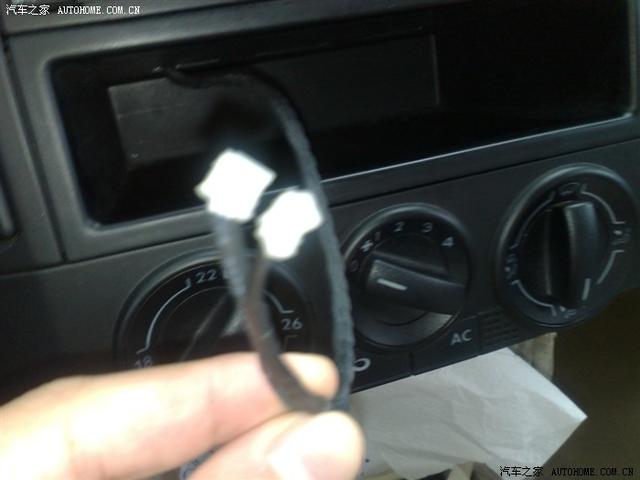

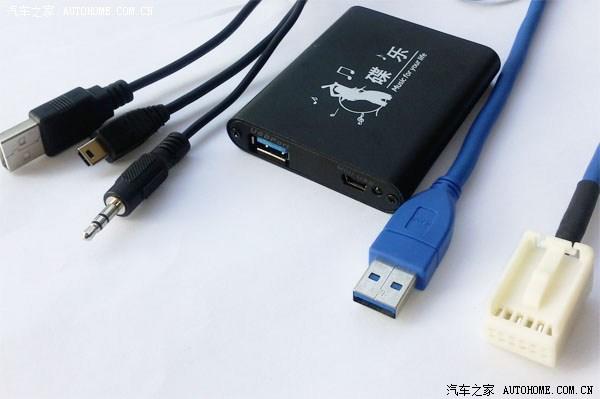

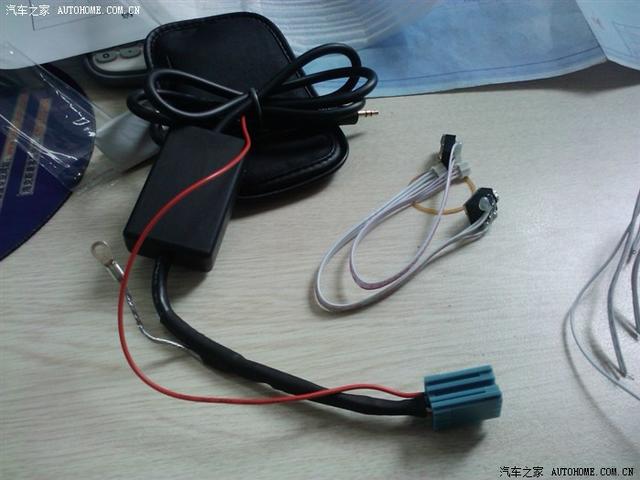

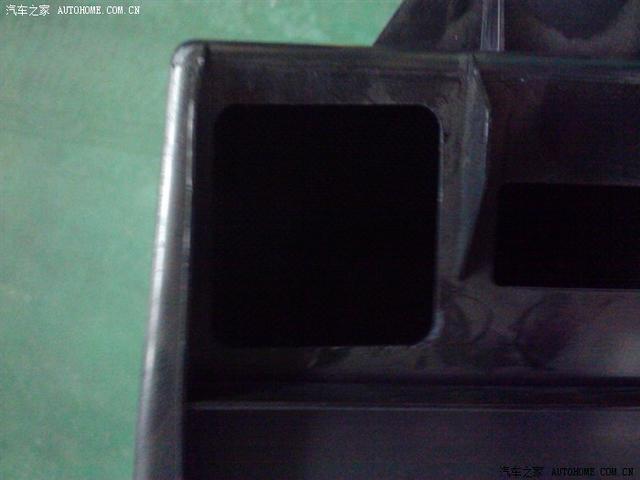

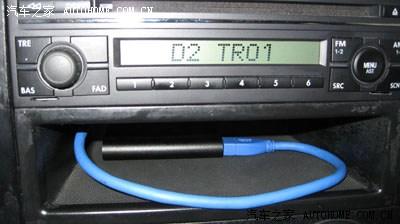

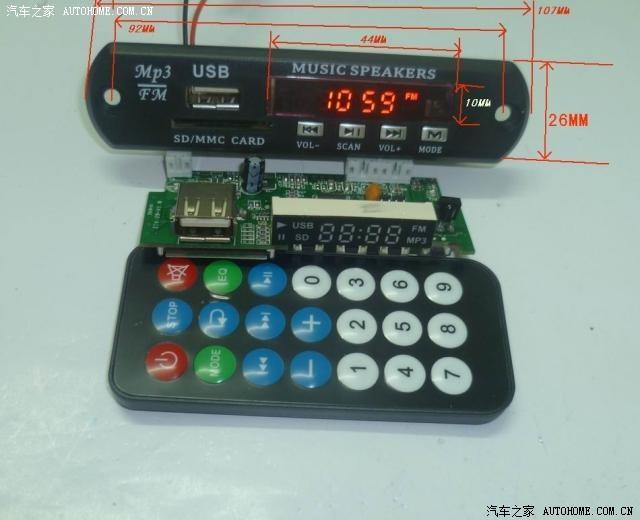

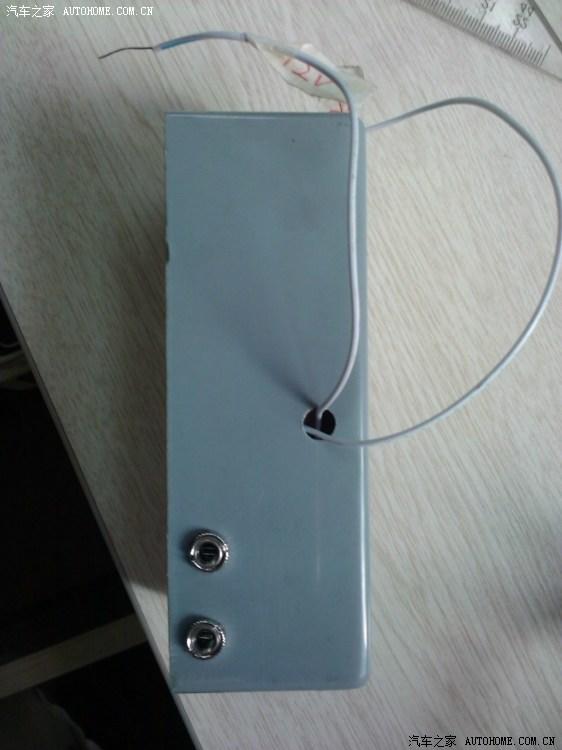

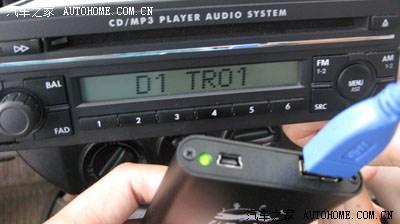

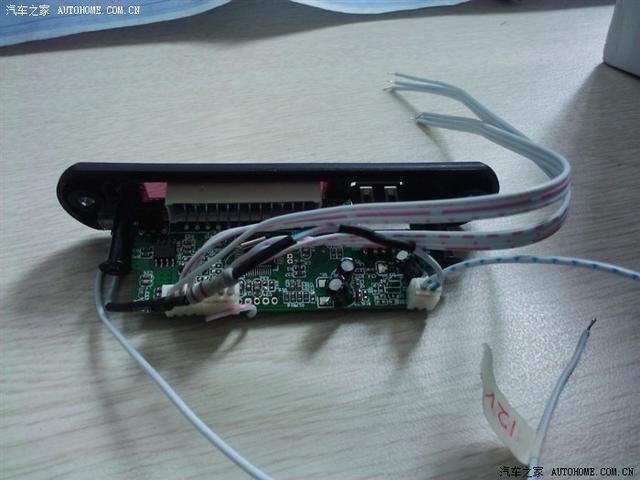

 這段時間一直在用CD聽mp3的刻錄盤，效果不是很好，車在行駛過程中mp3出現跳碟的現象，一首歌曲過兩個坑就結束了，無奈啊，參考“POLO勁情時尚 ”的“ POLO CD加裝USB MP3解碼板”帖子也想自己加個試試??！當然免不了在論壇上吸收先人留下的足跡，看看大家都是如何做的??！ 在這里先總結一下一般的做法： 方法1.拆CD內部接線法（轉貼POLO勁情時尚） 1、首先是拆下cd機 我用了2個信用卡剪的細條 把cd拆下來2、拆下來的cd 和 保修封條 不管了 反正過保了3、把cd機全部拆開了 就是為了找音頻輸入點和電源 需要?jiǎng)永予F，在電路板上引線?。。。。。。。。。。。。。?！4、焊接好所有線束，用熱縮管包好，開始我沒有用熱縮管包好線束，裝的時候被cd的外殼夾斷了一根線，造成短路，燒了一個保險，有一定的危險?。。。?！  5、萬能的淘寶買來的MP3解碼板，自己用廢棄的鐵盒加工了外殼  6、加了3個常用按鍵。第一個按鍵短按“下一曲”， 長按“音量增”。 第二個按鍵短按“上一曲”，長按“音量減”。第三個按鈕“播放/暫?！?/font>  7、遙控器 開車的時候不方便使用 所以加了3個按鍵  8、ok 連接所有線束  分割線-------------------------------------------------------------------------------- 方法2：購買成品線束，自行安裝AUX接口或碟盒 碟盒的安裝  安裝中  安裝測試  安裝完成  放置于副駕駛抽屜  或是這個AUX接頭  綜上所訴，自己動手當然很快樂，但是由于大部分車友不是專業人士，不可能自己獨立完成很大一部分專業改裝，所以第一種方法不可能為廣大的車友所接受，然而地二種做法雖然簡單，但又沒有什么diy的樂趣，失去了改裝的初衷。 -------------------------------------------------------------------------------- 下面我將自己總結的方法放出來大家看一下，共同研究！！由于第一種需要改的地方太多而且，電路不完美，但是他的改裝給我很多的啟發。 1.MP3的板子取電應該從CD內部解決； 2.CD面板應該有選擇信號的權利； 3.此方案兼顧AUX的功能，可以接駁其他音源（手機一類）； 就此我到網上找到了下面的一些非常有用的資料供大家參考： 大眾CD碟盒接口電路定義 其中16口可以用了供電給 MP3解碼板 圖中13～19處即為碟盒接口，其定義如下： 13，數據輸入（來自碟盒） 14，數據輸出（發向碟盒） 15, 時鐘（來自碟盒） 16, 12V電源 17, HU開機信號 18, 地 19，左聲道 20，右聲道 12針的定義如下（帕薩特的機頭2DIN）： 2, CDC AUDIO GND 4, +12V 6, CDC DATA OUT (To CDC) 8, CDC LEFT 9, CDC RIGHT 10, HU POWER ON 11 CDC DATA IN ( From CDC) 12 CDC CLOCK   采購來的AUX線，跟賣家商量在16口留了一條+12V線用來給MP3解碼板供電  解碼板正面  解碼板尺寸及電路說明    按商家的圖連的線，并留出電源接口，及音頻輸入、輸出口   完成后的圖，圖中的盒子是diy的，過程很有趣，還沒有貼皮，準備上碳纖維的貼皮，感謝趙姐 東哥，三德、大為、強哥的全力幫助。  上車連線束看實際位置 取下儲物盒加工一下  最終完工，感謝老谷、大兵等哥們的幫助?。?！  正在播放韓紅的天路，聲音真的不錯！?。?，不想用的時候可以關閉，盒子可以自由拿出（機械術語：間隙配合），AUX各種音源（手機就不錯，可以用安卓的放APE文件，用SRC鍵選擇碟盒） 希望大家喜歡我的作品，能不斷的幫我頂??！謝謝！！ 聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
