本人是世博版AT，標配的小紅屏，覺得紅屏太刺眼，還不能關閉，于是有了想換掉的想法，感覺一體機的界面太山寨，據說音響效果也不好，尤其是兩個屏不可以分別顯示不同的內容，感覺很多余（呵呵，個人感覺哈~不要拍磚），最終決定換原廠的CD導航，呵呵，畢竟是原廠的東西，導航還是自律航法的，無信號的時候也可以根據方向盤的轉向、車速等CAN信息自動導航，還是很實用的，而且原廠CD導航的音質要比小紅屏CD的音質好的多，不廢話，上圖。

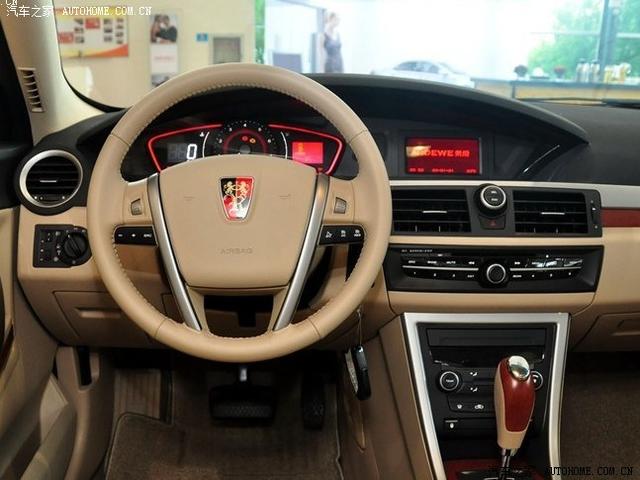

原車小紅屏。

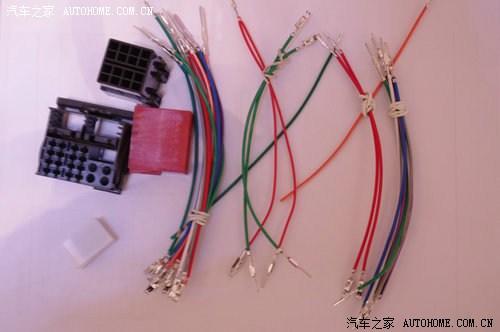

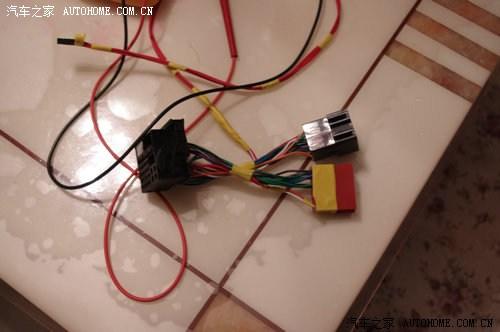

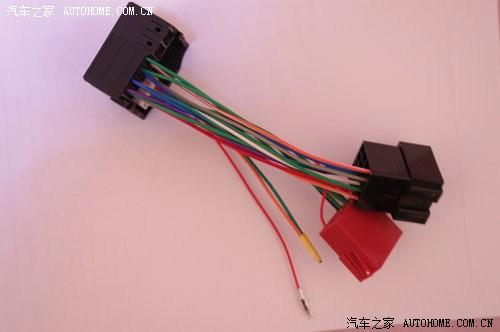

       小紅屏升級原廠CD導航最重要的就是要有轉換線束，由于小紅屏的線束和CD導航的線束不一樣，必須做轉換線，首先備齊所需的線頭，然后按照電路圖做好轉換線束，這是決定成功與否的關鍵。

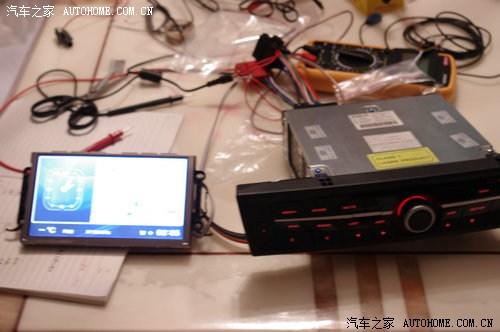

上電測試，一切正常，顯示器可以正常點亮。

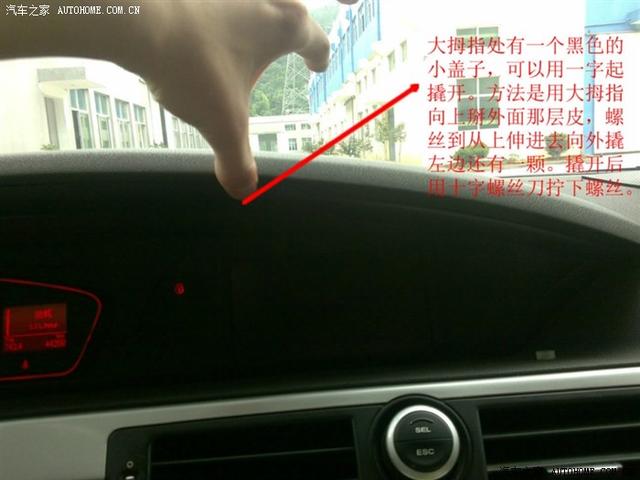

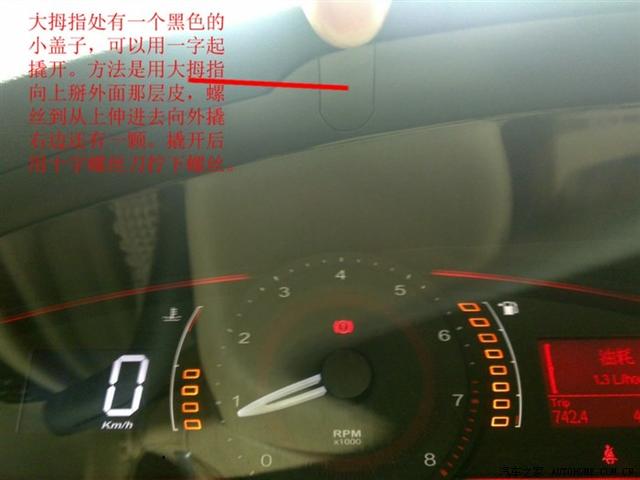

        線束準備結束，下一步進行裝車。首先拆下儀表盤，（此處圖片為網上搜來的，呵呵，偷了個懶本人沒照）了）儀表盤上有兩個螺絲，見圖，拆下螺絲，儀表盤就可以拿下來了~~

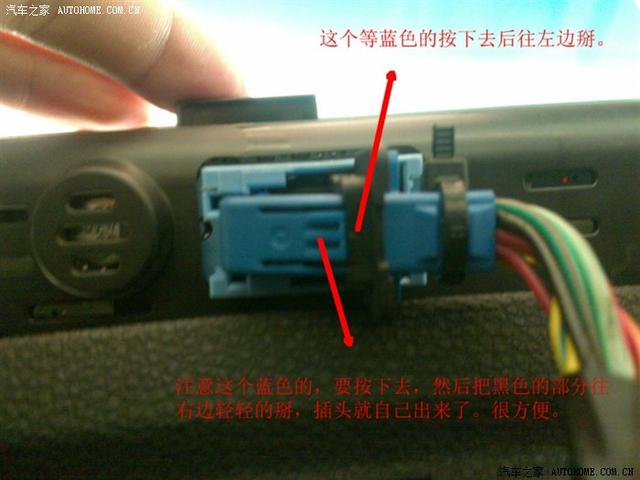

拆下儀表盤后面有轉速表和信息屏的線束，必須要拔下來。

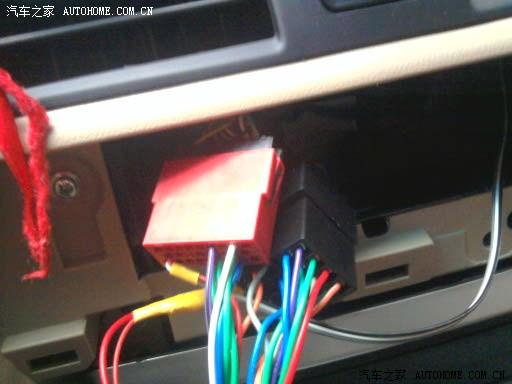

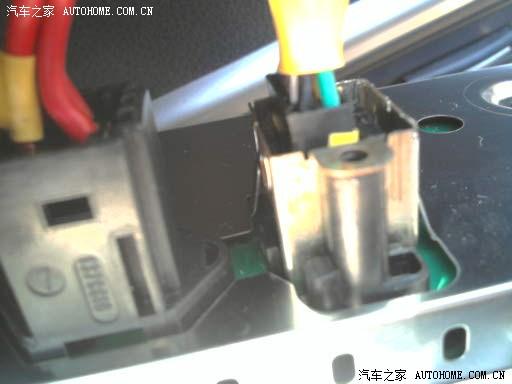

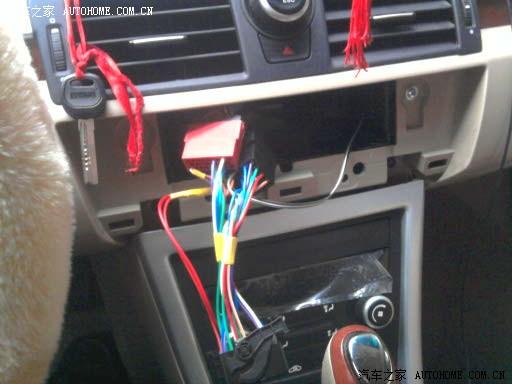

       然后卸下小紅屏，把原廠CD的屏幕裝上。注意屏幕的螺絲是六角梅花螺絲，這個起子不太好買，呵呵，我跑了好幾家店都沒有賣的，一般修理電器的店才有。將轉換線束插好，這個沒什么難度，每個接口都有專門的卡口，錯了也插不進去。

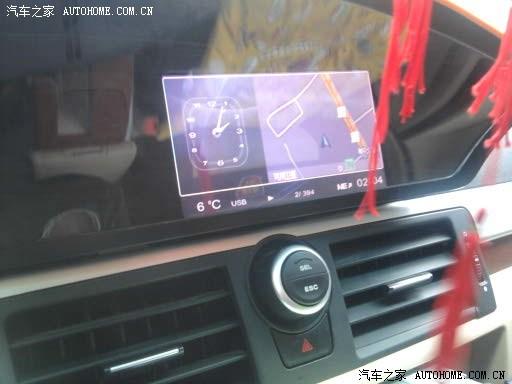

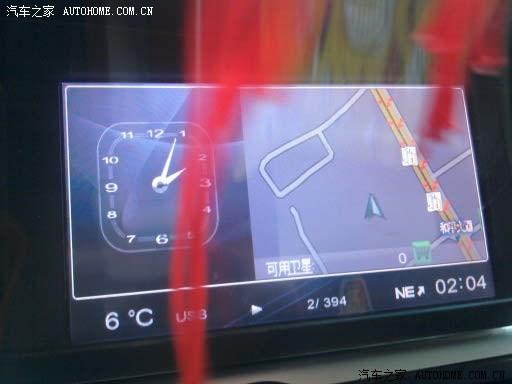

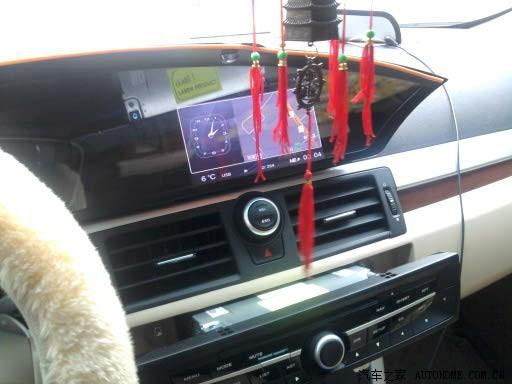

       全部線束接好后確認無誤，插入車鑰匙至二檔，這時打開導航，可以正常顯示，如果是10年以后的車直接可以用原車的usb讀取SD卡播放音樂，如果是09年的車，需要加裝usb延長線和aux線，也可以實現u盤播放音樂。

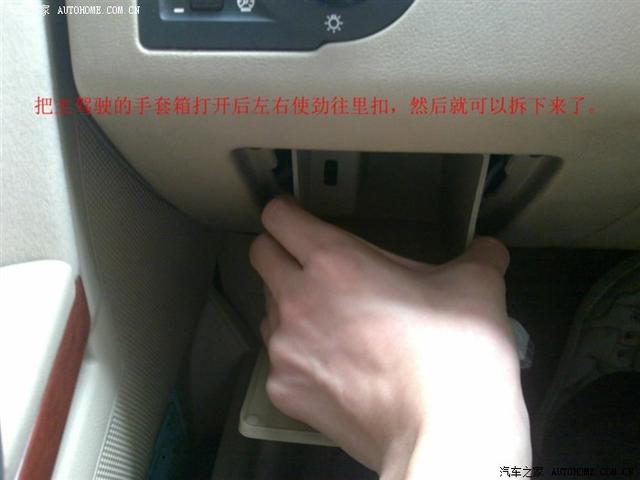

       整個改裝過程不損壞原車一根線，可以實現無損改裝，改裝后原車的usb，aux均正常使用，多功能方向盤按鍵也可以正常使用。下一步就是將GPS天線引出到機艙內，這樣可以更好的搜星，一般都可以在8顆星以上。首先打開方向盤左下方的usb的那個盒子。

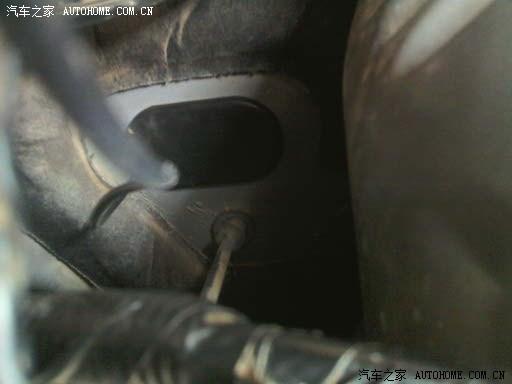

然后將GPS天線從儀表盤里丟到這個盒子后面，從這里往里看可以看到一個原廠預留的孔，

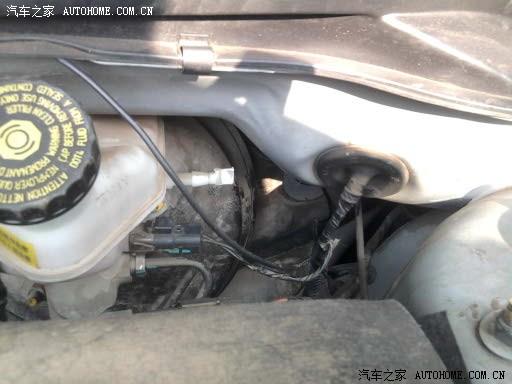

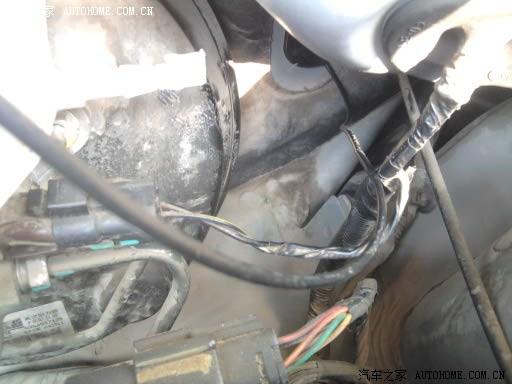

用力向外一推，就掉到機艙里了，然后把天線從這里穿出，再把它蓋回去，然后將天線放在前風擋玻璃下面，用3M膠粘好。

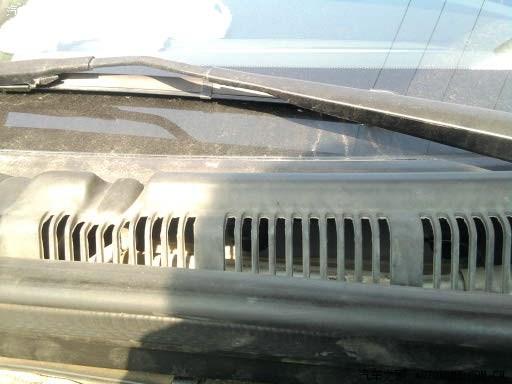

       圖中右側黑色的小東西就是GPS天線，放在那里既防水信號又好，呵呵~~至此小紅屏改裝原廠CD導航結束。呵呵，說下感受，原廠的導航還是有他自己的特色的，自律航法導航確實很實用，雖然不能觸摸，但是輸入也還方便，尤其是最近上汽升級了導航地圖，據說增加了實用性，呵呵。CD導航的音質確實要比小紅屏的音質好上一個檔次，聽音樂也有重音了。
