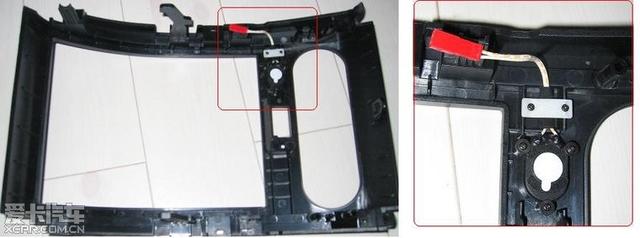

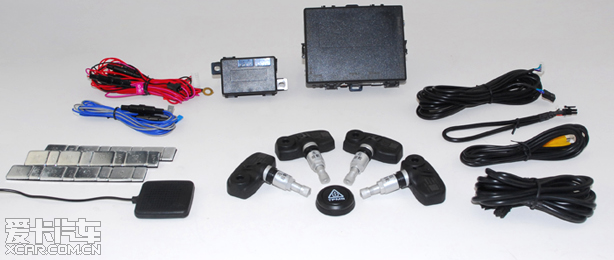

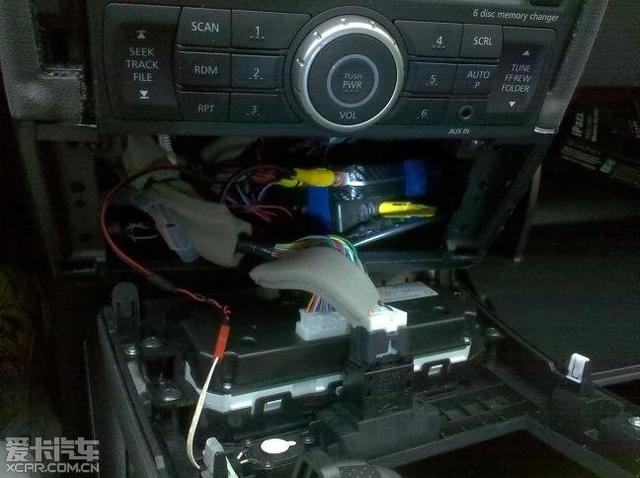

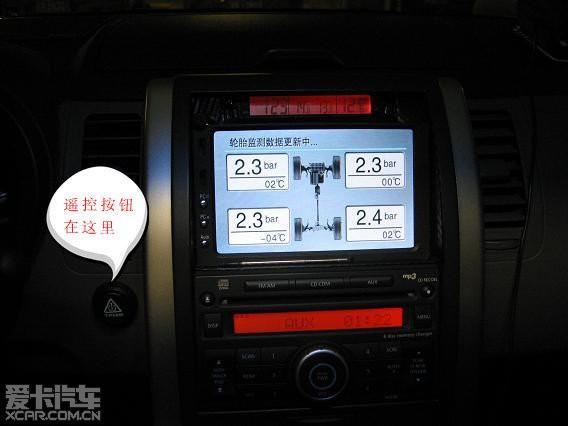

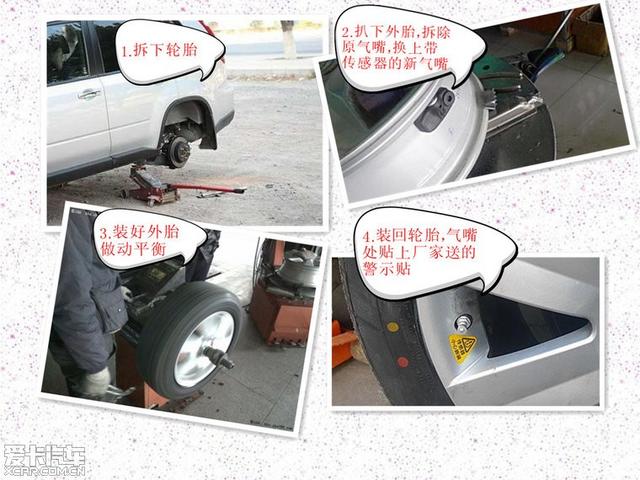

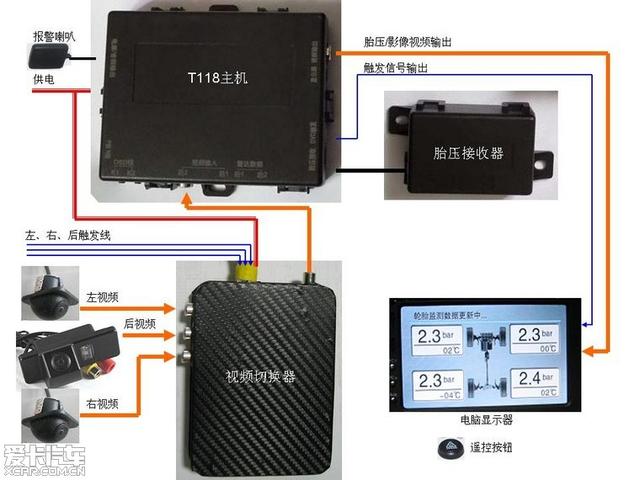

| 最開始的想法是把胎壓數據通過USB傳到電腦然后在CarPC的中控界面顯示出來。在苦苦尋找相應模塊的過程中卻偶然發現了鐵將軍T118這款產品，讓一切都變得簡單了。T118本身不帶顯示器，而是借助已有的導航、車載電腦顯示器倒車優先觸發的功能，將胎壓數據直接合成視頻信號顯示在屏幕上。這正是我想要的。T118全套配件如下圖:  T118內部帶了視頻切換功能，原來的倒車攝像頭視頻先接到T118上，它會根據觸發信號自動選擇輸出攝像頭影像還是胎壓視頻。和我原有的視頻切換電路之間的連接示意圖如下：  因為已經裝好了左、右、后視頻的切換電路，直接加上胎壓接收器和主機其實很簡單了。最給力的是我當初選的那個某品牌導航儀的面框上面剛好帶了一個小喇叭，所以直接配了個接頭把它當做報警喇叭再合適不過啦。  廠家提供的安裝說明中建議把接收器和主機之間的安裝距離盡量大于70cm, 于是把接收器裝在了駕駛艙左下角的位置，就是前面帖子中提到的E105插頭旁邊。主機和視頻切換器裝在了CD機下方的空檔處。  電路都接好了，接下來裝傳感器實在無法DIY啦。先去了一家鄧祿普的專賣店，換傳感器加四輪動平衡最低要100大洋，無法再殺價。于是轉頭去了旁邊一家路邊修車店，60塊搞定。  裝好后每次打開鑰匙門25秒后會自動顯示一次胎壓和胎溫，以后每次按遙控按鈕會顯示一次，顯示時間持續數秒鐘。用接收器上的按鍵可以設置胎壓和溫度報警的上下限，超限時會在屏幕上顯示數據同時發出報警聲音。  聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
