摘要: 前段時間入手了一個記錄儀，用著還不錯。就是占用點煙口，而且不能實現關鑰匙斷電，還干擾收音信號。經過幾天的研究，發現車頂?shù)貓D燈和鑰匙門串聯，于是決定在地圖燈上取電。另外，由于地圖燈電壓12伏，而記錄儀輸入 ...

前段時間入手了一個記錄儀，用著還不錯。就是占用點煙口，而且不能實現關鑰匙斷電，還干擾收音信號。經過幾天的研究，發現車頂?shù)貓D燈和鑰匙門串聯，于是決定在地圖燈上取電。另外，由于地圖燈電壓12伏，而記錄儀輸入電壓要求5伏，所以在取線過程中加了一個變壓器（車載充電器）。具體路線見圖

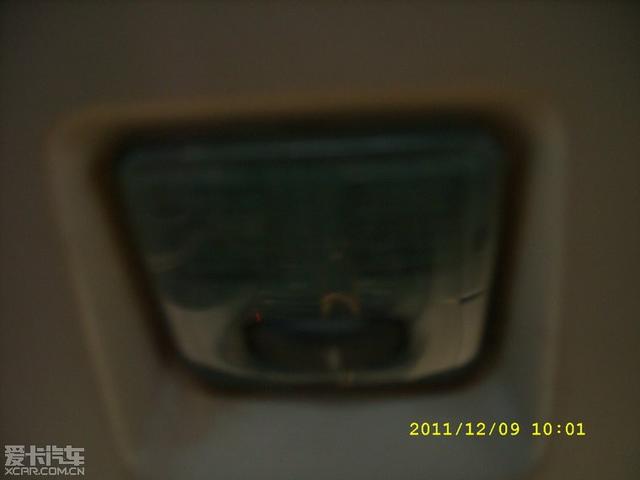

這就是地圖燈。用一字螺絲刀在邊緣輕輕一撬，即可取下。

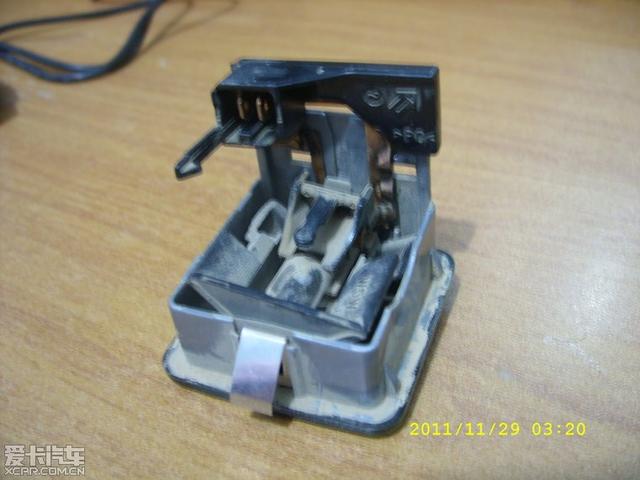

這是取下的地圖燈，就是靠著那個彈簧片固定的 - 汽車改裝網

把螺絲刀插入這兩個小窗口，一推一撥即可把插頭和電極取下

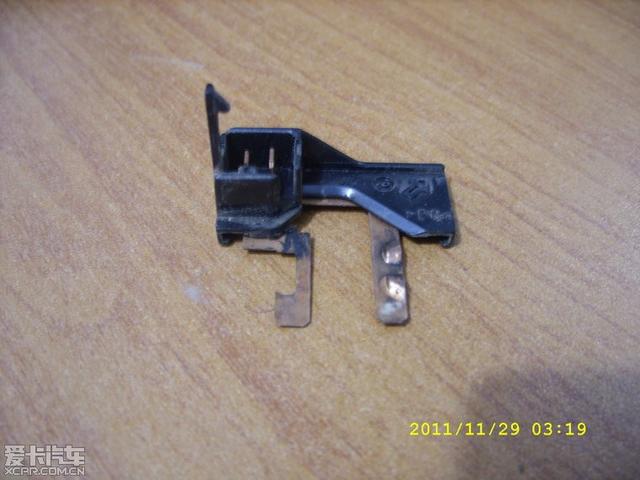

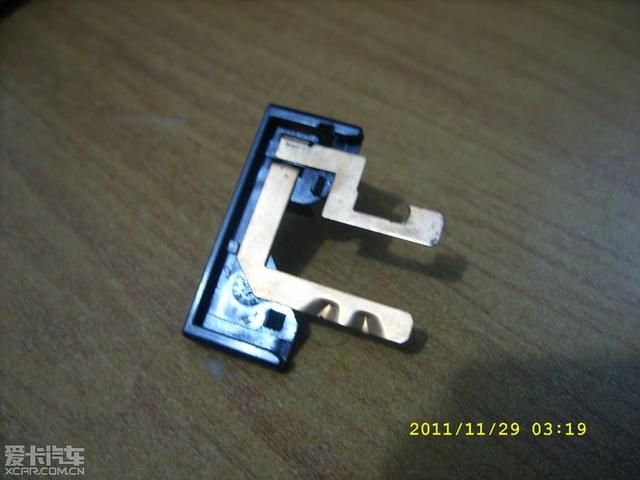

插頭和電極。有缺口的是正極，有兩個凹槽的是負極，接線時不要接錯。（我就接錯了，應該是紅正黑負，我給接反了。呵呵）

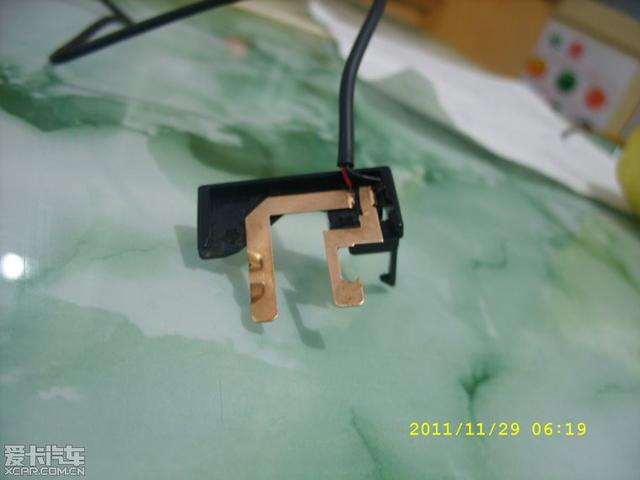

將電極從插座中取出，將雙股線分別壓好，再從新插好。為預防聯電，我將正極用剪刀去下一條。

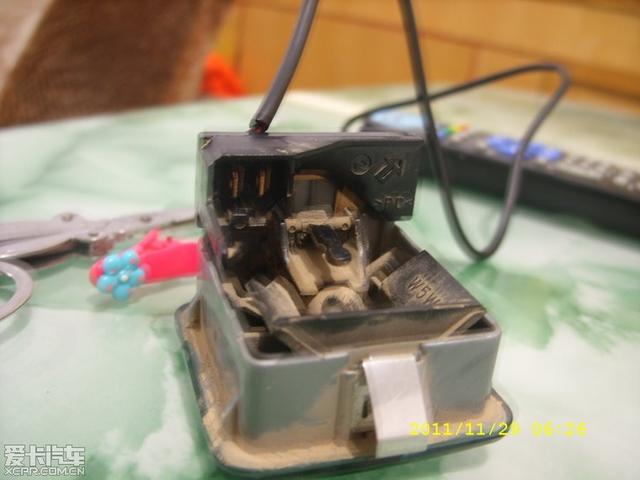

將電極扣回燈座

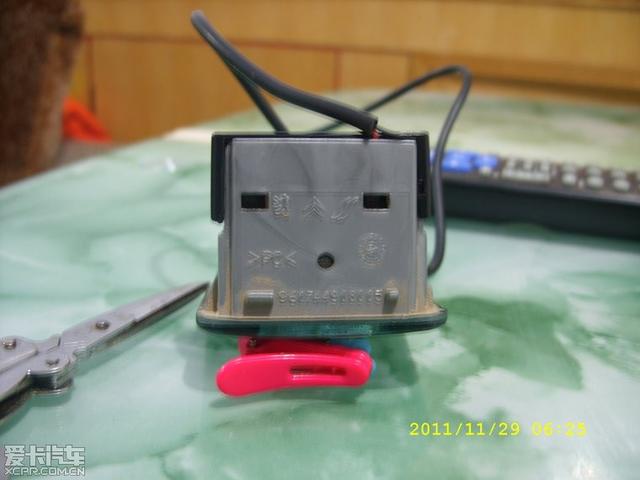

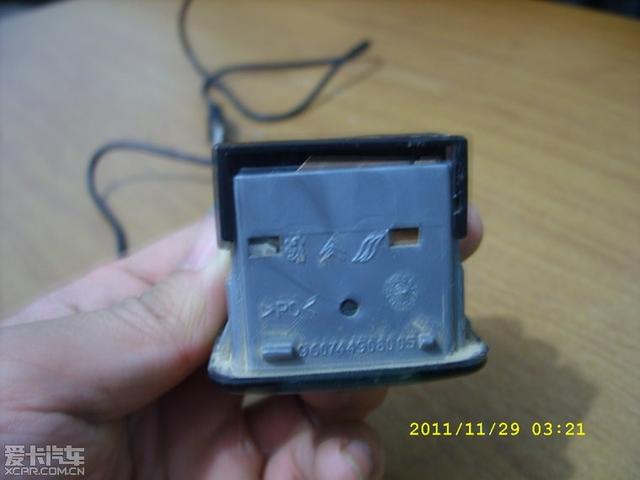

正面圖。這樣，地圖燈取電就完成了。一定要記好電線的正負極。

將地圖燈按回車頂，把線頭從燈盒后引出?，F(xiàn)在線頭輸出的還是12伏直流電。下面就需要進行降壓轉換了。

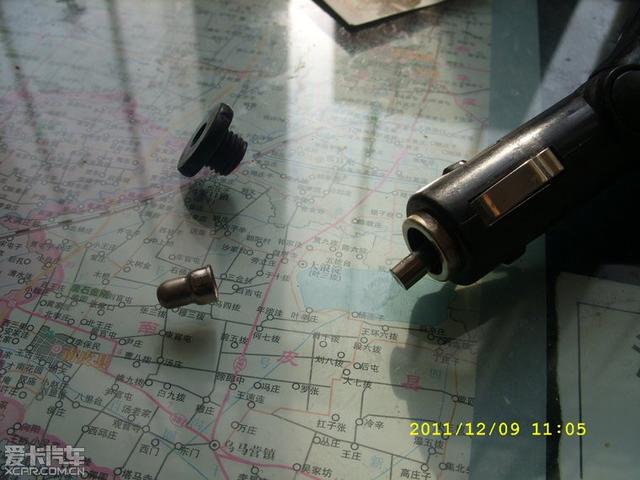

很簡單，車充兩側的彈簧片是負極，中心是正極。其中，兩片彈簧片只有一側的接著線呢，另一側的只起固定作用。我用的諾基亞6110車充，和尾部電源指示燈相對那側的彈簧片是負極連線。正極線穿過車充螺母用正極頭壓在保險管上擰緊，完活。

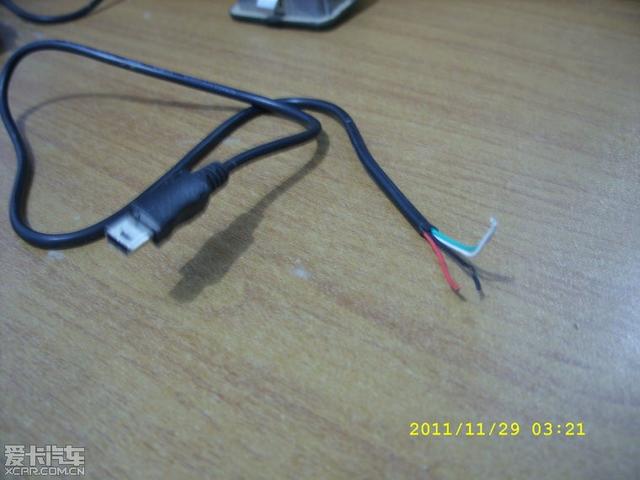

將USB線和車充線接好。紅正黑負，白的和綠的不用管。

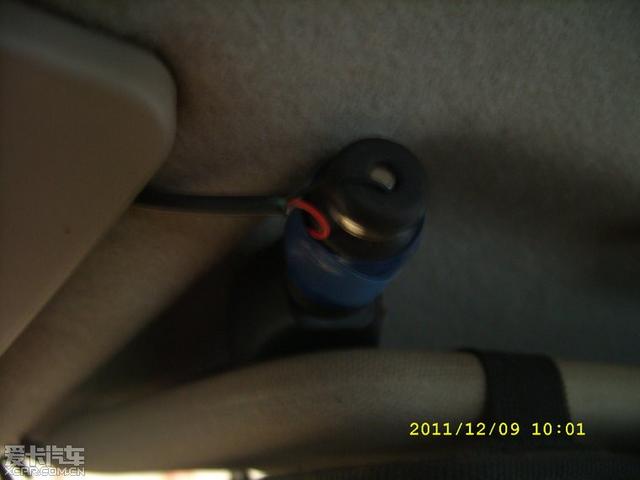

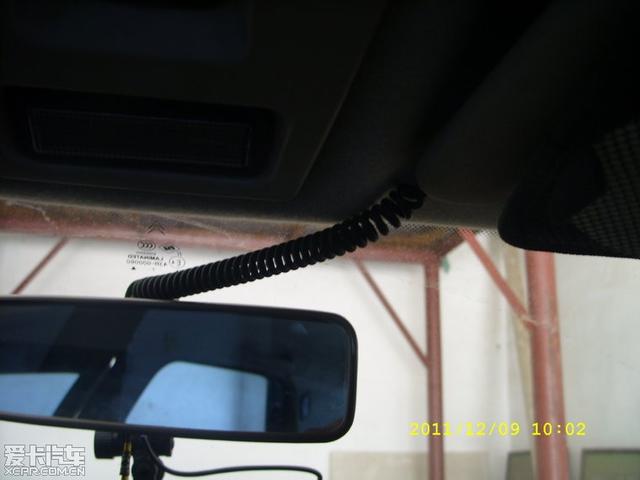

大功告成！這樣不但實現了關鑰匙斷電，還為記錄儀加了過流保險（車充上有保險管），而且還不占用點煙口，又不干擾收音，還沒有凌亂的走線。哇塞，一舉多得啊。
