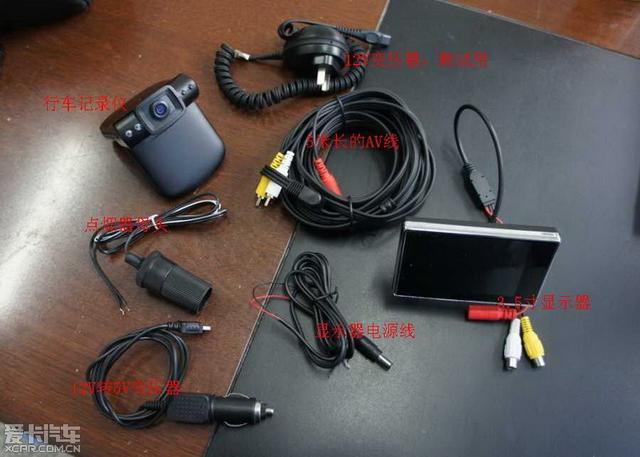

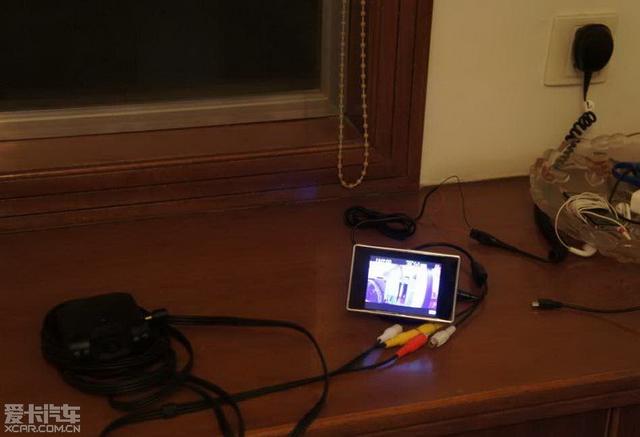

配件太多，不太保險，先在家接上試試，貌似效果還行。

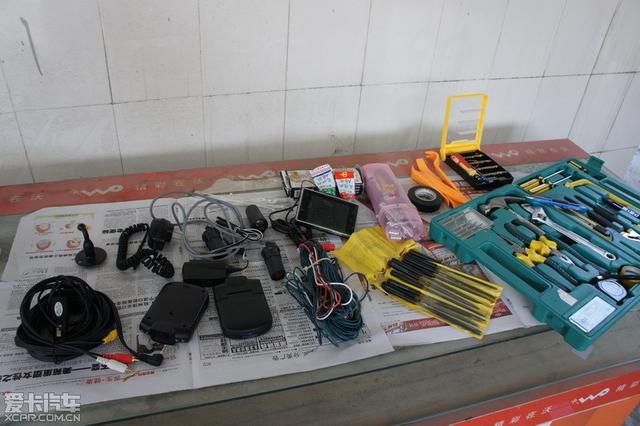

趁著星期天開工了，一大堆配件和要用到的工具。

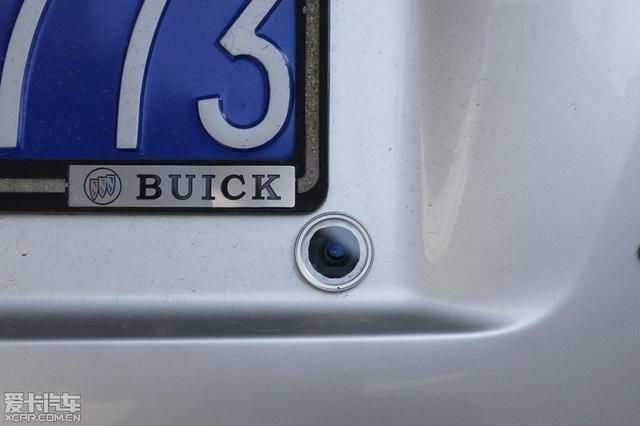

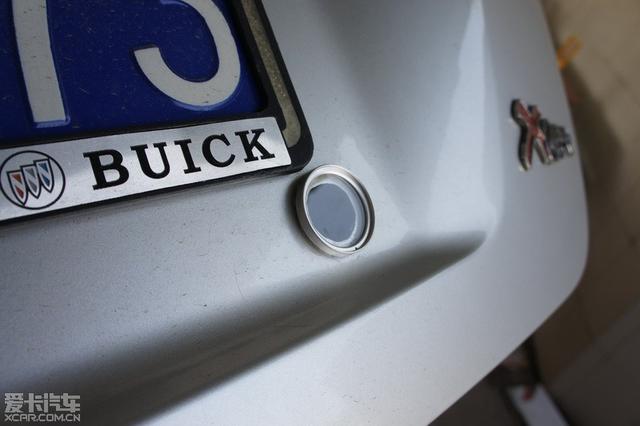

老款的后備箱有個鎖眼，前幾年為了防盜早就舍棄不用了，這次直接拆掉擴孔，然后裝了UV鏡做密封。

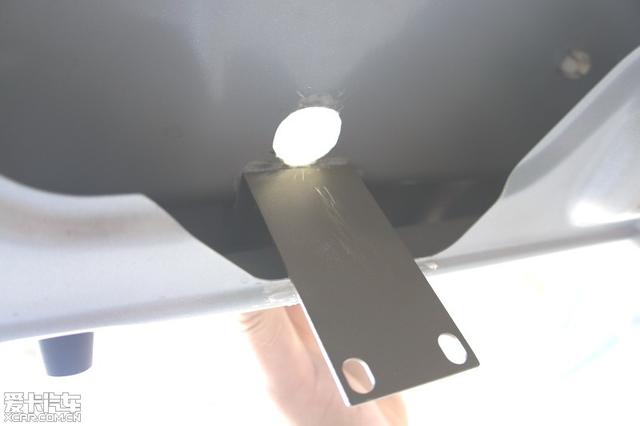

里面用L型角鐵做了支架，方便把行車記錄儀固定在鎖孔位置。

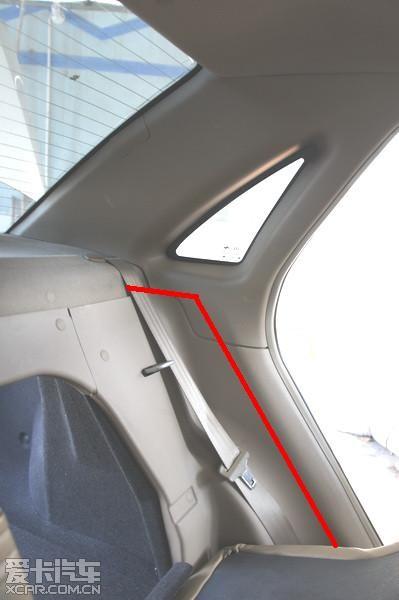

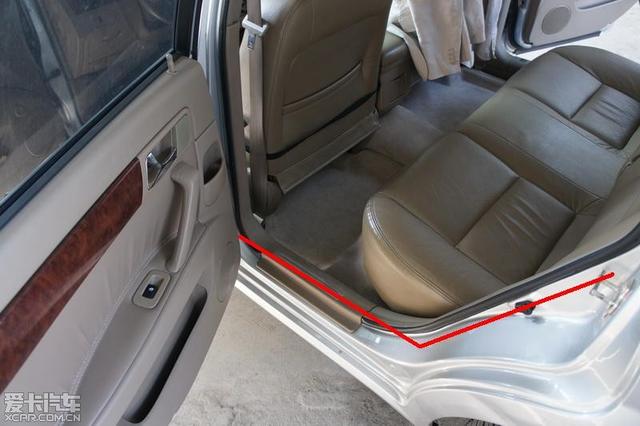

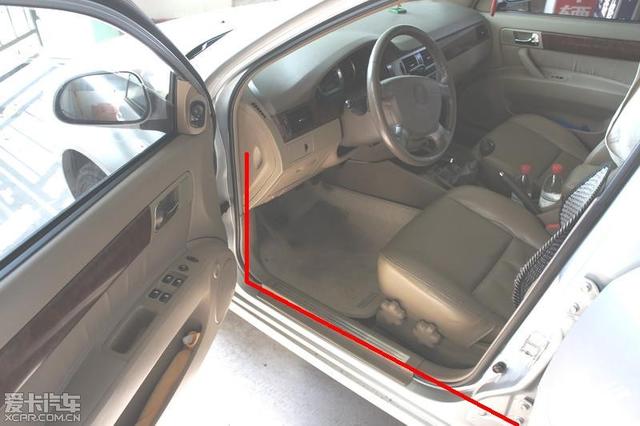

       電工不太在行，請了車友來幫忙，懶得破線了，直接從車內保險絲盒取電，走左側的兩個迎賓踏板和C柱，從后備箱穿出，走背板內部到鎖孔位置，需要一根視頻線和兩根電源線。








       這個需要拆卸左側的前后門迎賓踏板、C柱上面一截的裝飾板，后備箱的兩塊裝飾襯板。然后從后備箱引一根硬線過來到保險絲盒位置，然后通過牽引硬線引兩根電源線和視頻線到后備箱。

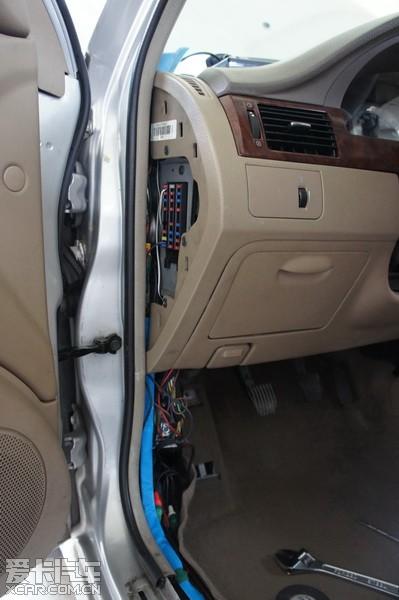

然后把顯示器的電源線和后面的行車記錄儀電源線并線后接入保險絲盒，視頻線也接上即可。

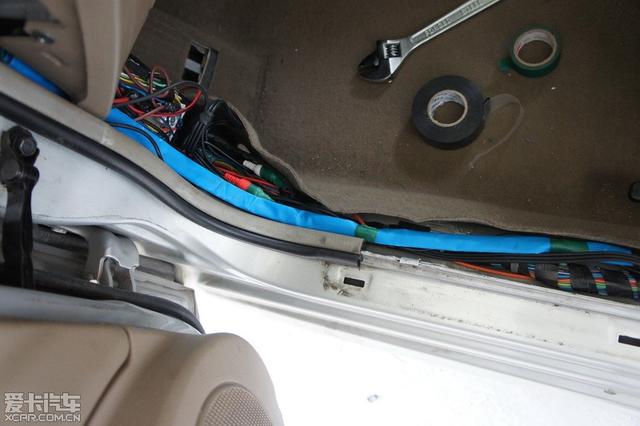

所有改裝的線路套了軟管，防止破損和漏電。

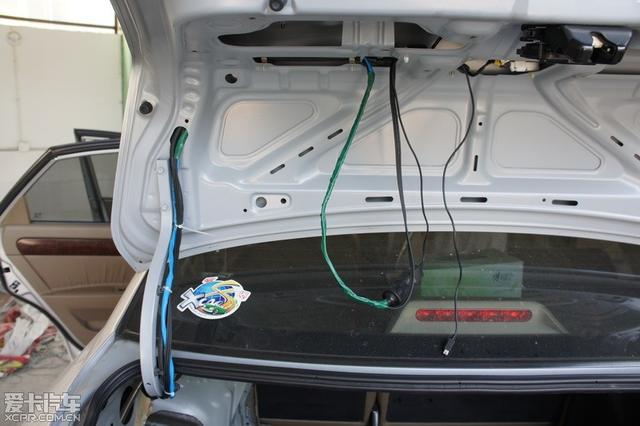

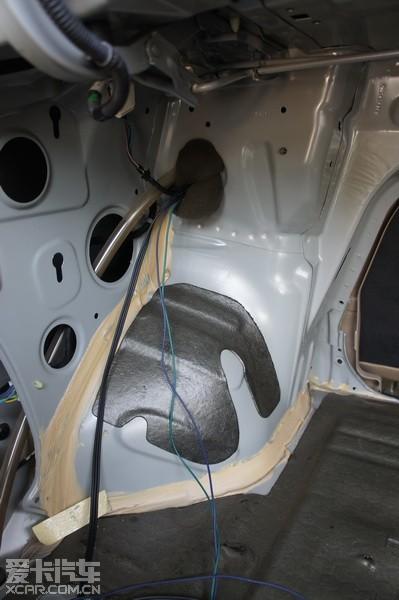

后備箱走線，因?yàn)樾熊囉涗泝x是5V電壓，又接了一個12V轉5V的變壓器。

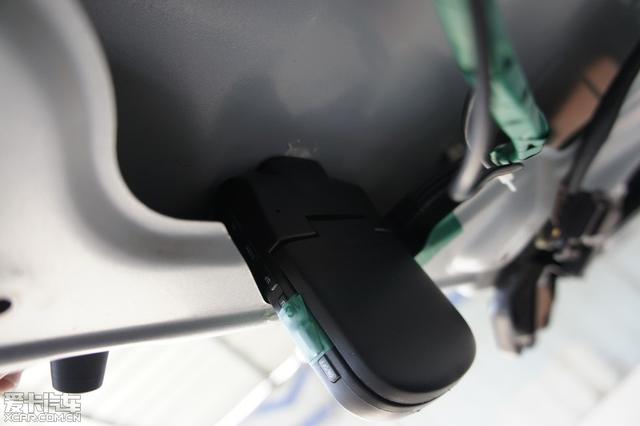

把電源線和視頻線插入行車記錄儀，行車記錄儀先臨時性用膠帶綁在了支架上，開幾天試試效果。


后面的工作搞定了，看看效果。

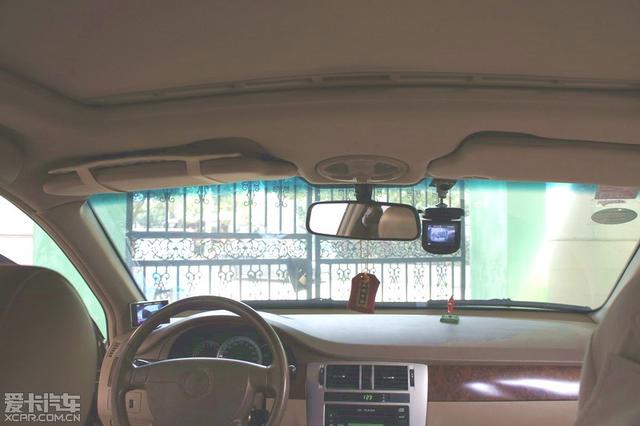

打火著車，開始享受雙屏?xí)r代，呵呵?。。?br>
