然后說回小福的點煙器電路，是個常電電路，也就是說插上插頭它是一直都通電的，這就不大適合使用在行車記錄儀上，不然不拔的話它就24小時在錄，也會消耗電瓶電量，而拔下來，忘記插上了，那真該用上時沒錄上，腸子不得悔青了。而你天天插拔不得煩死嘛。因此取電是不能從這里取的。

      我這里說三個取電方案，能實現自動化錄和停（和原車點煙器無關，均需自己另行接線）。一個是插上鑰匙，擰到AC檔位時開始錄，這個方案取電很容易了，找電路里的紅線即可；二個是找黃綠線，鑰匙擰到I就有電；三是找橙藍線，這是全車車內照明的那根電源線了，打開任意門鎖就有電，全部鎖上后30分鐘自動斷電。這幾根線在副駕駛下的配電盤都能找到的。當然，不懂電路的同學們看文字會一頭霧水的，以下我上圖吧，用的是第三種方案。

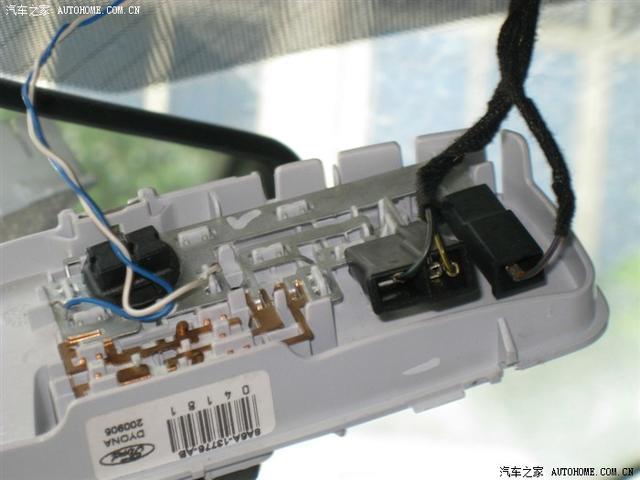

1、拆下閱讀燈，這個沒啥說的了，不會拆就暴力地撬吧，估計也壞不了的，它背面的電路就是這樣的了。左邊藍色和白色線，是我自己加裝了后排閱讀燈的，大家可以無事，看右邊的，三個顏色的線，黑藍、黑黃、橙藍，我解釋下，黑藍為0V（接地線），黑黃就是鎖門時閱讀燈自動關閉那根線，橙藍為全車車內照明12V電源線，如果大家要加裝后排閱讀燈、發光迎賓踏板抑或是尾箱燈（11款的乞丐版特色），可以自己接黑藍和黑黃，而使用行車記錄儀應該接黑藍和橙藍：

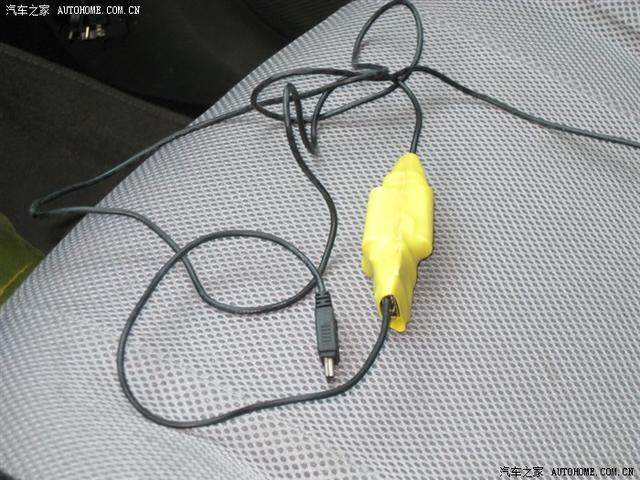

2、行車記錄儀是5V電壓，而車?yán)镫妷菏?2V的，這很麻煩。我又不舍得剪斷原來配那個轉換器，因此自己做了個36-5的DC-DC電路，這個倒不是啥問題，大家不會做的話就直接用記錄儀里配那個就好了：



3、我做這個東東還帶5V的USB口輸出的，嘿嘿，可以給手機充電：

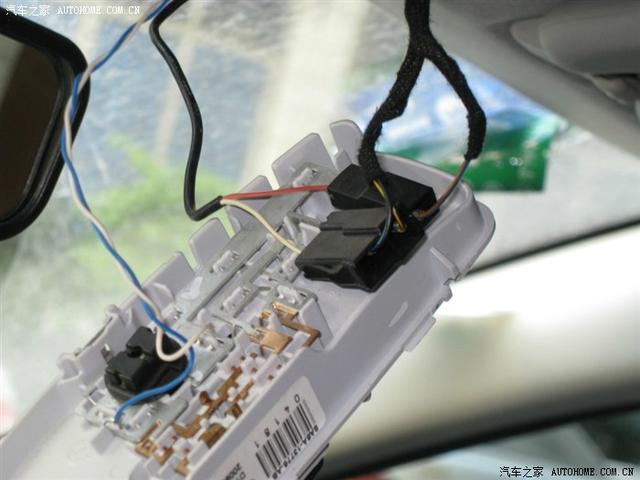

4、這樣來無損安裝，其中白線是負極，紅線是正極了，接在這兩個地方：



5、然后把插頭一插回去就搞定了：



6、固定這個5V的電源轉換模塊，放到這里吧，不知難看不：

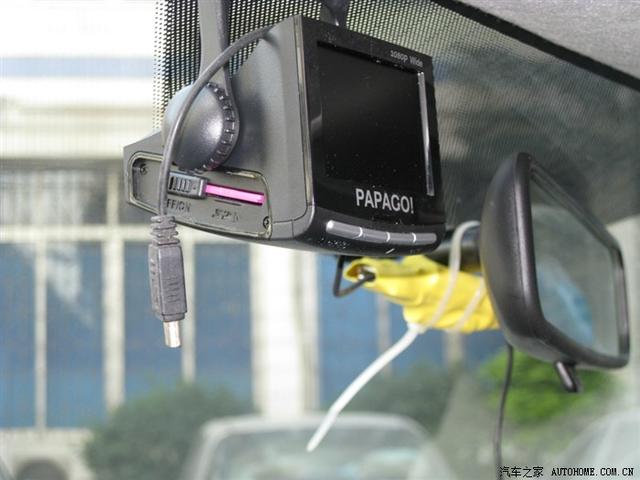

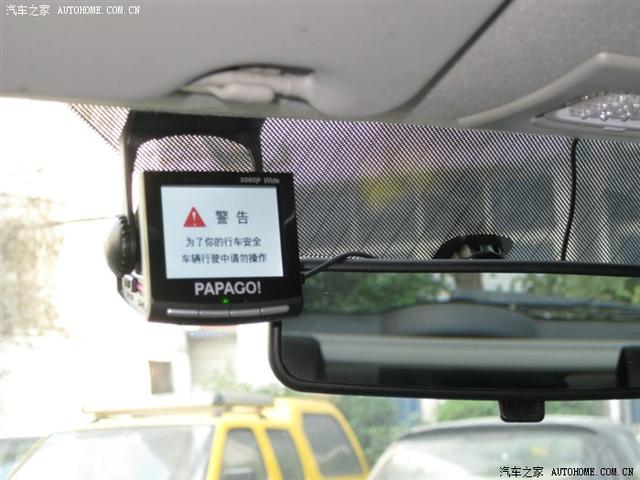

7、和行車記錄儀一起：



8、一開門鎖，行車記錄儀馬上開始工作，很方便，下車鎖門后，此電路延遲半小時熄滅，也就是行車記錄儀會接著錄半小時：



9、換個角度看看：

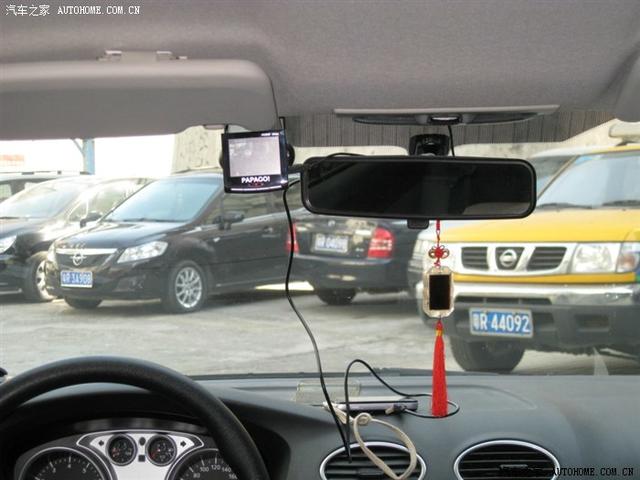

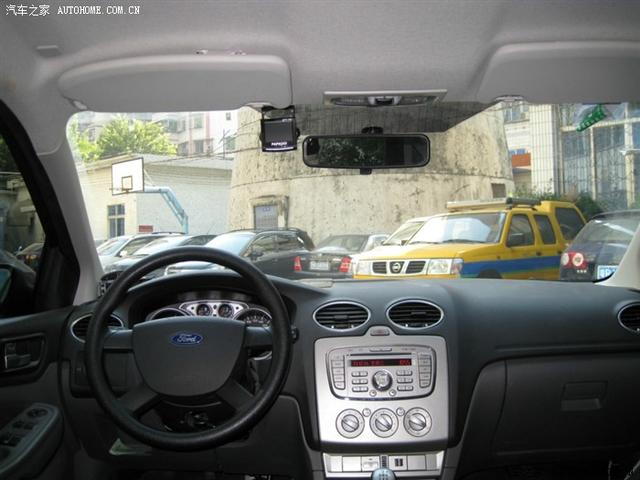

10、車內全景，走線很簡潔，一點都不妨礙：

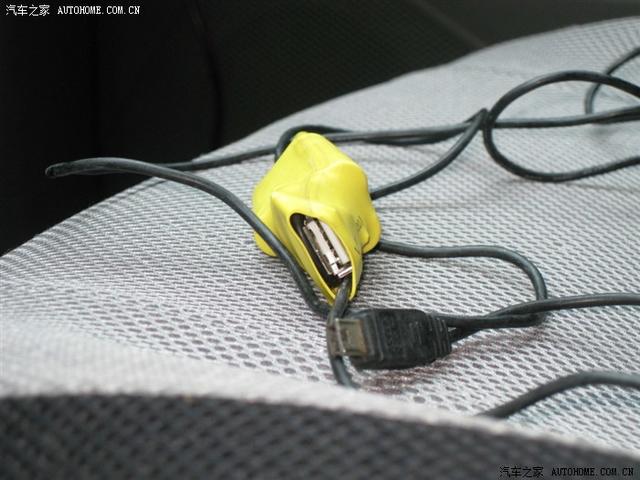

11、因?yàn)橛袀€(gè)USB接口擺著，插上數據線還可以給手機充電的，充電和記錄可以同時進行，電量足夠：

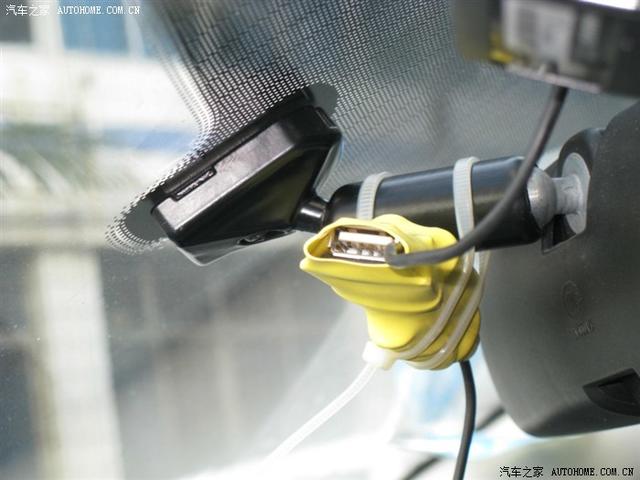

12、安裝后的外觀：

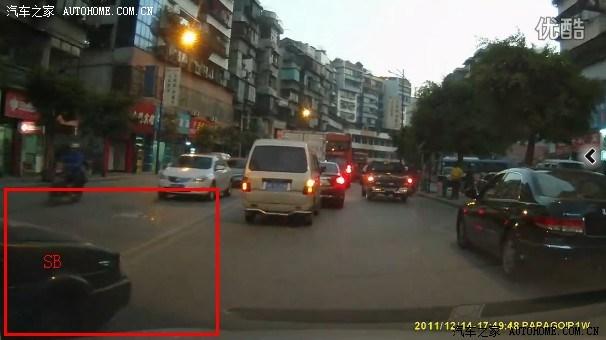

13、這是我之前發的帖子拍下一SB的視頻截圖：



      電路就這么簡單。這樣，開門進車?yán)铮熊囉涗泝x叮當一聲響，就開始錄像了。停下車后，它繼續錄半個鐘。這也很適合出門在外時，臨時停在某些地方錄下某些人的手腳了。
