雨燕改裝中控嵌入式行車電腦+車載CD升級

摘要: 距離上次發帖有點時間了！小忙了一陣子，一有閑空敗了個行車電腦。到貨后放車上用個了幾天感覺功能還是很不錯的! 但這東西放在那里都是一大坨，怎么看都不順眼想起岳父車的自帶的行車電腦！又是腦袋發熱又有了新 ...

距離上次發帖有點時間了！小忙了一陣子，一有閑空敗了個行車電腦。到貨后放車上用個了幾天感覺功能還是很不錯的! 但這東西放在那里都是一大坨，怎么看都不順眼 - 汽車改裝

想起岳父車的自帶的行車電腦！ - 改裝車網站

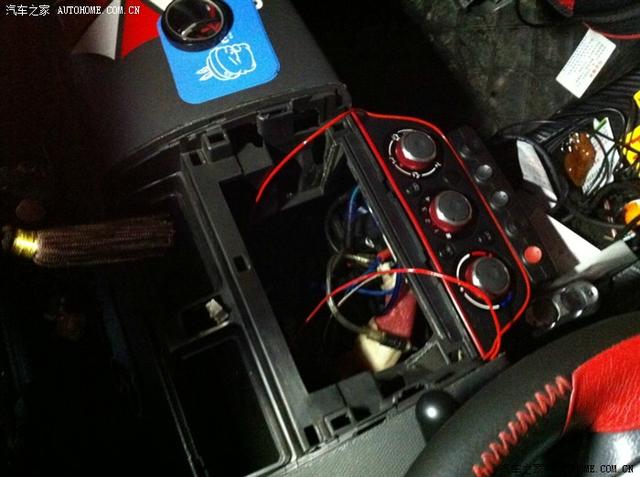

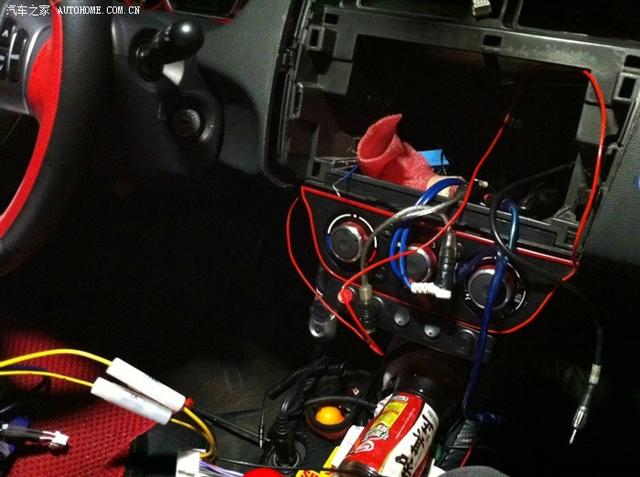

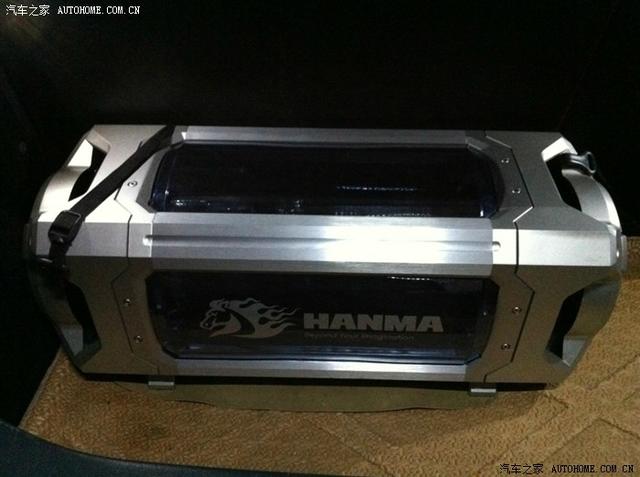

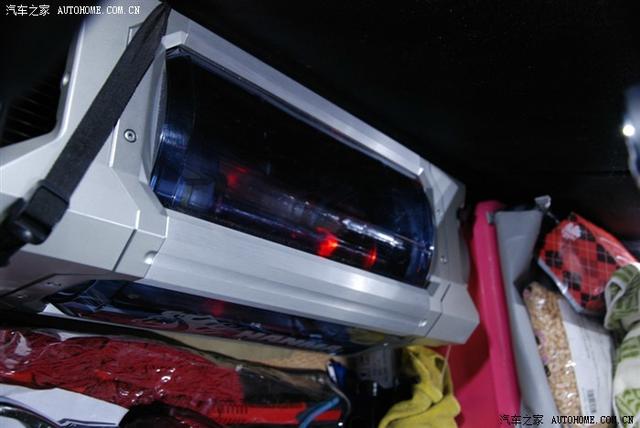

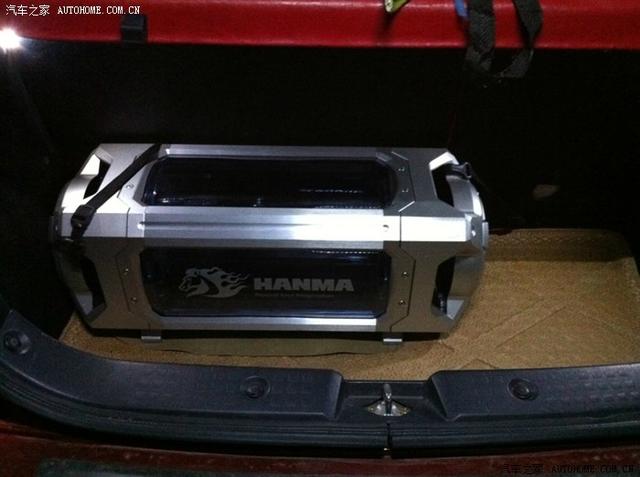

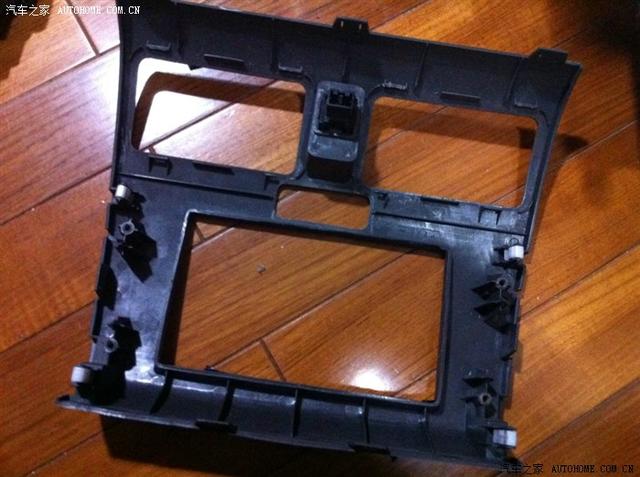

又是腦袋發熱又有了新想法咋自己搞！人就怕有想法! 構思出來了于是馬上動手改裝還是很簡單的！一個人幾個小時搞定。搞了點照片和前幾個星期過生日大哥送的《毒物》一起發給大家《為了這個毒物害我又出血把CD機換了來配合它》開始拆中控下面板

- 汽車改裝網

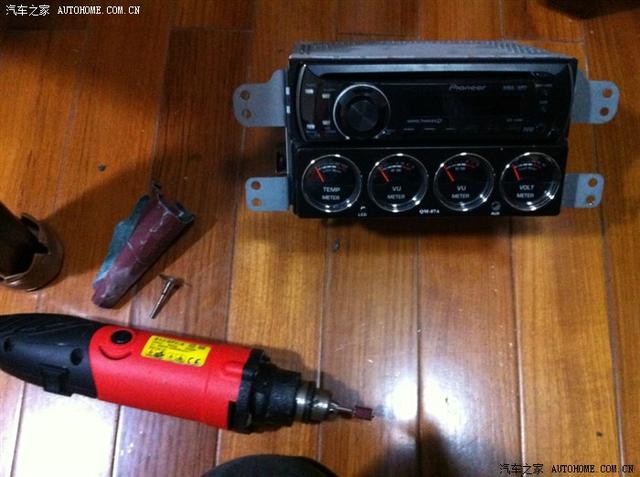

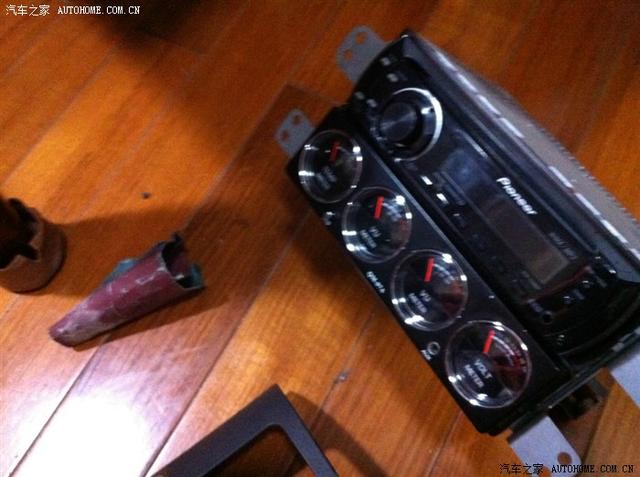

下出來的機頭

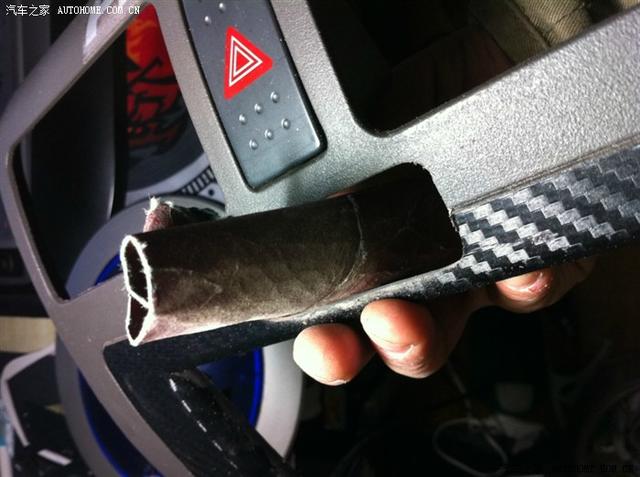

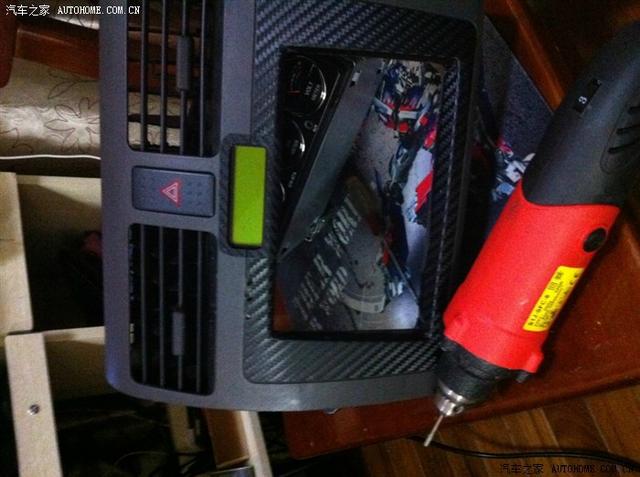

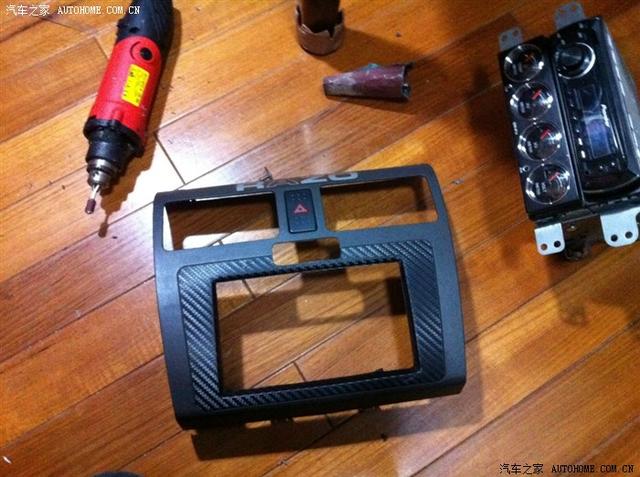

一轉眼孔打出來了開始打磨

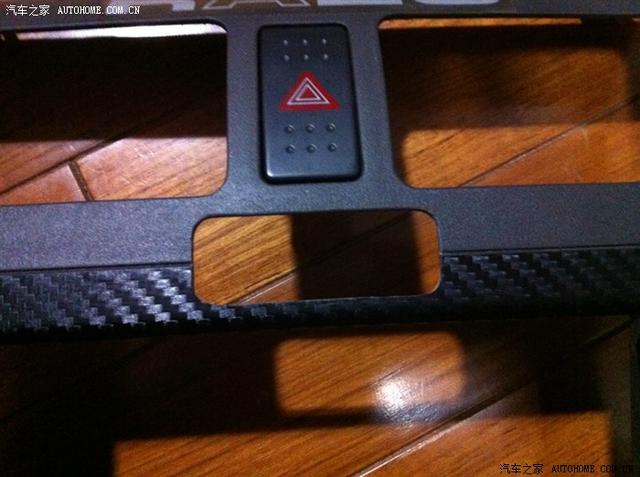

打出的孔手工活還不錯吧！

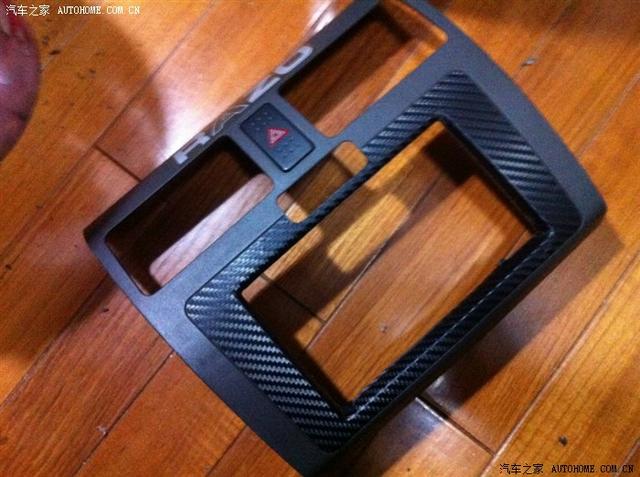

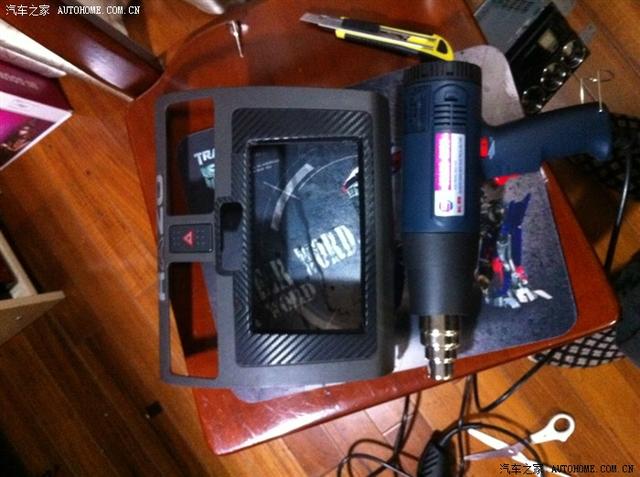

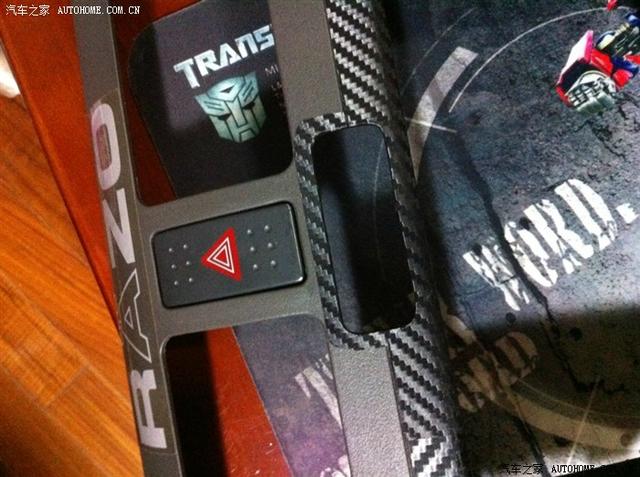

加熱用碳纖維包個邊

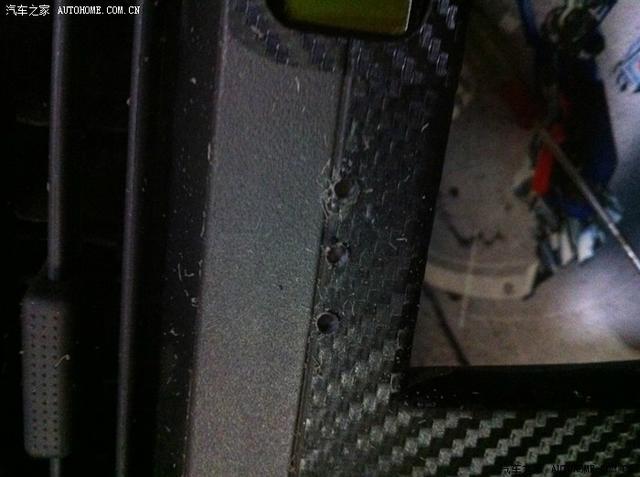

在給功能按鍵開幾個孔好可以選取電腦功能

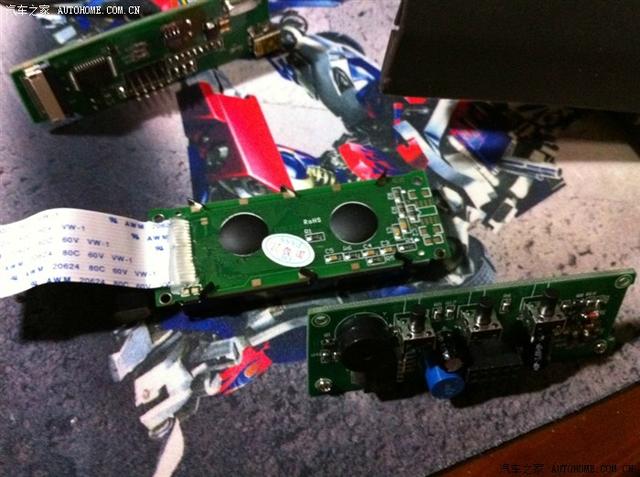

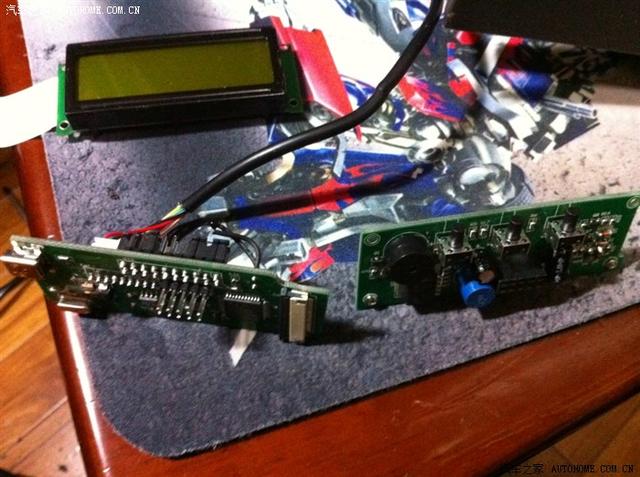

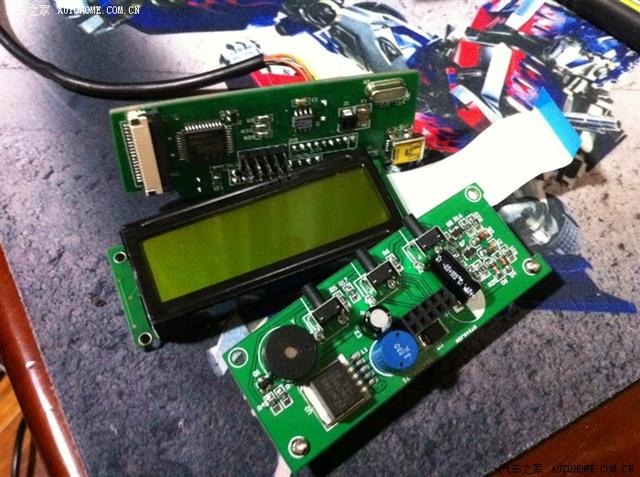

行車電腦應經被我拆開分解了

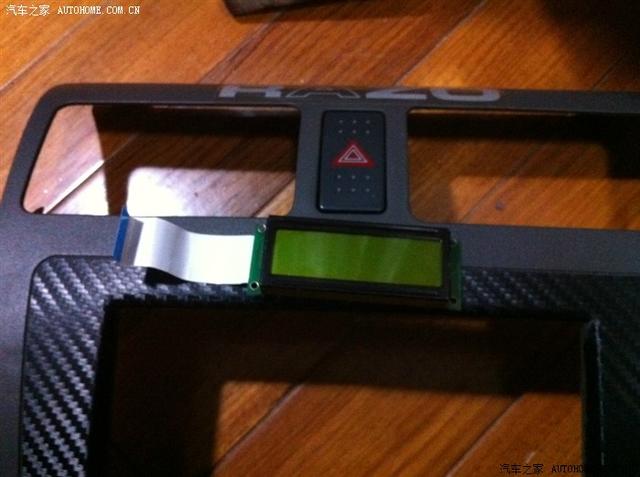

對比下孔距和大小

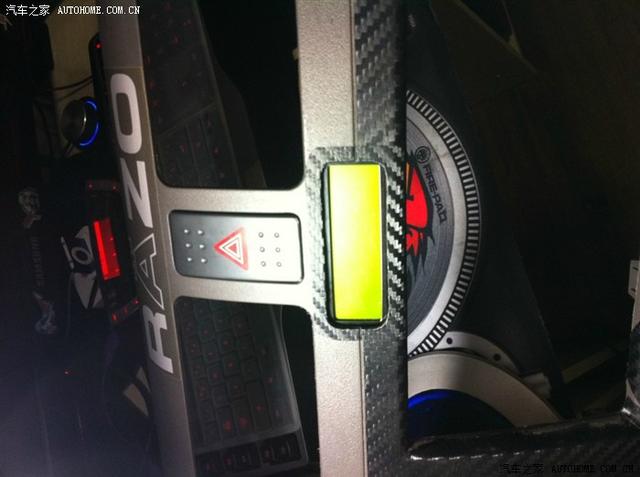

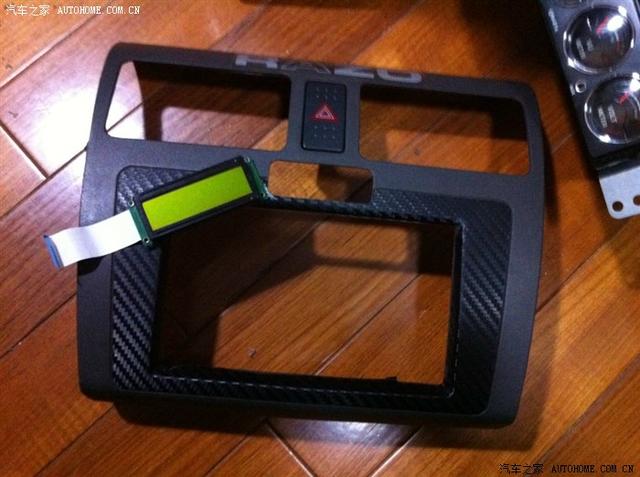

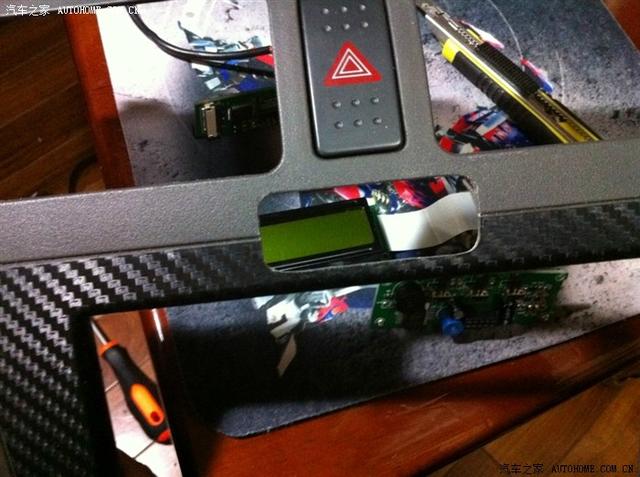

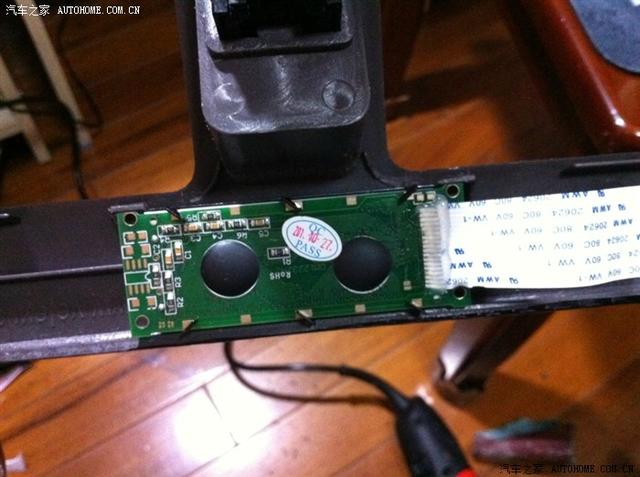

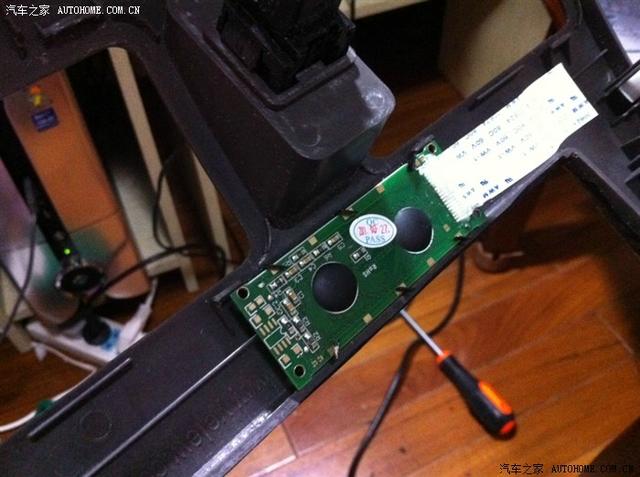

開工上顯示屏

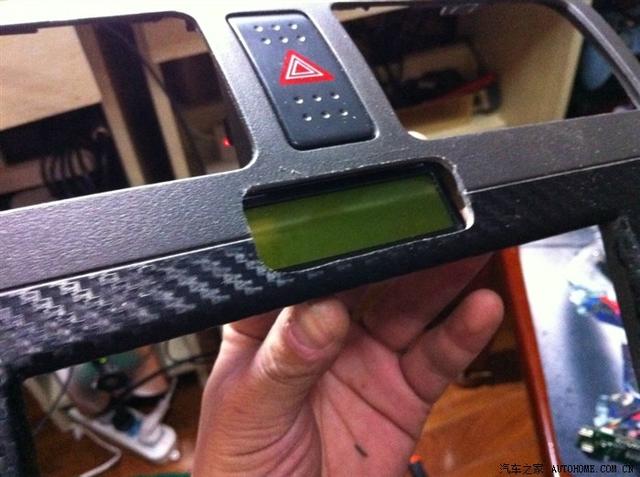

看上去還算吻合吧

繼續修正

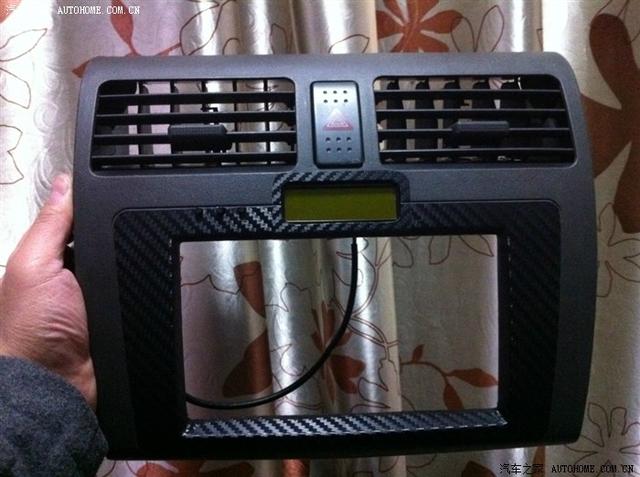

中控比一比

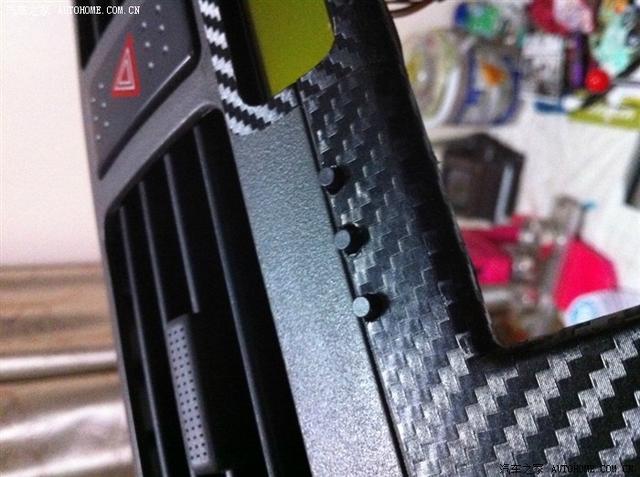

上按鍵

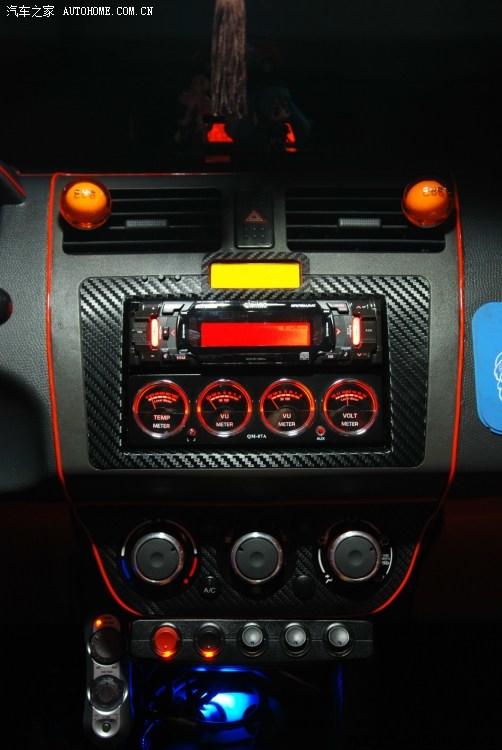

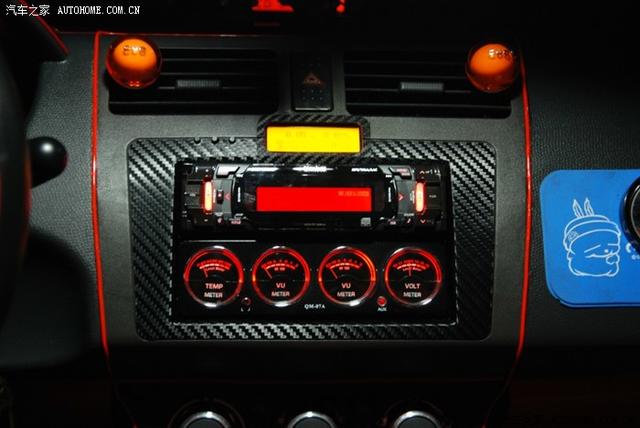

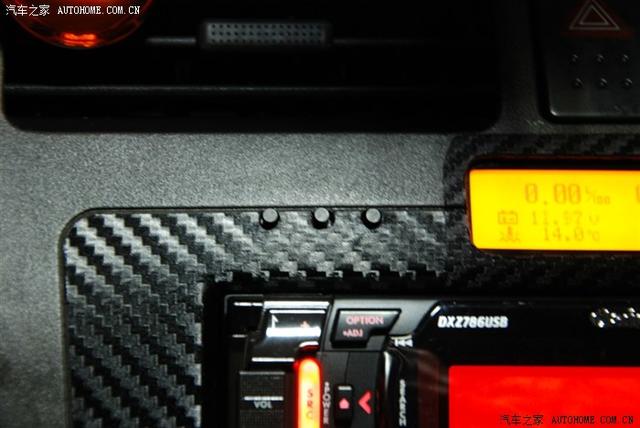

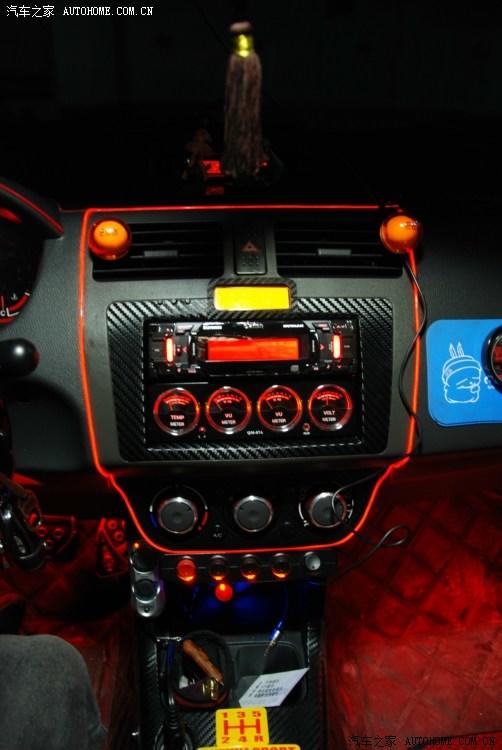

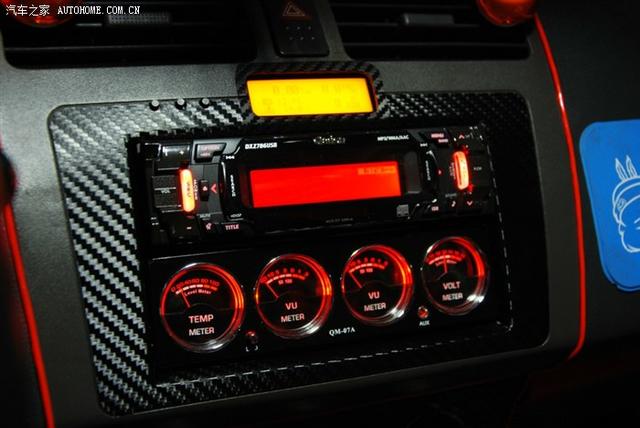

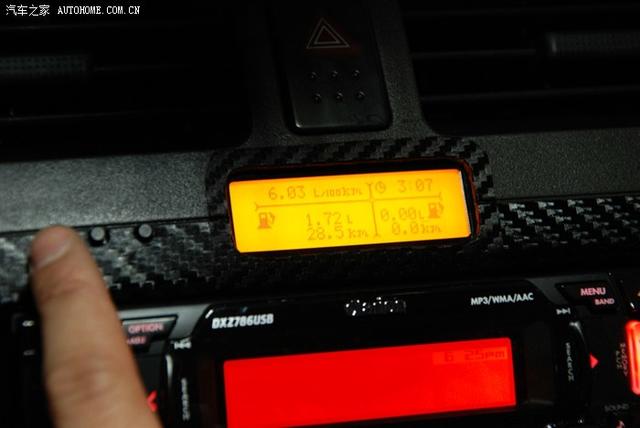

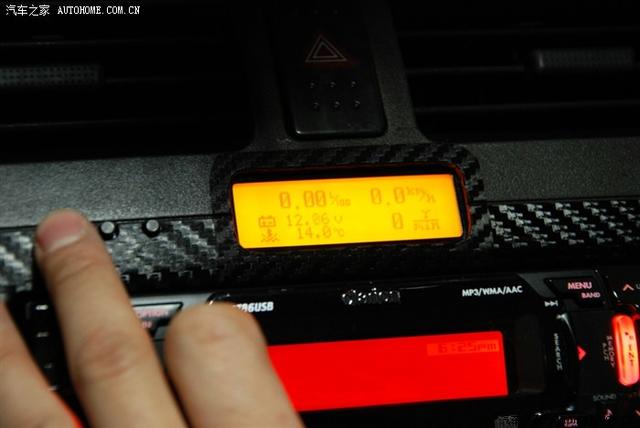

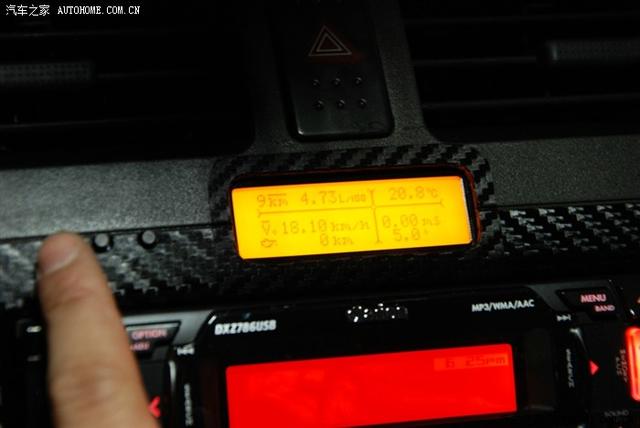

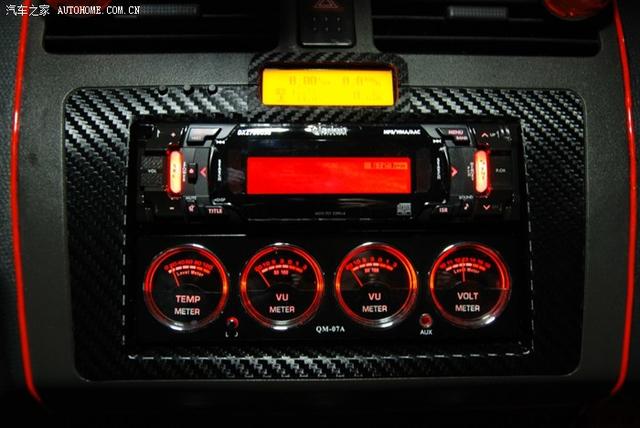

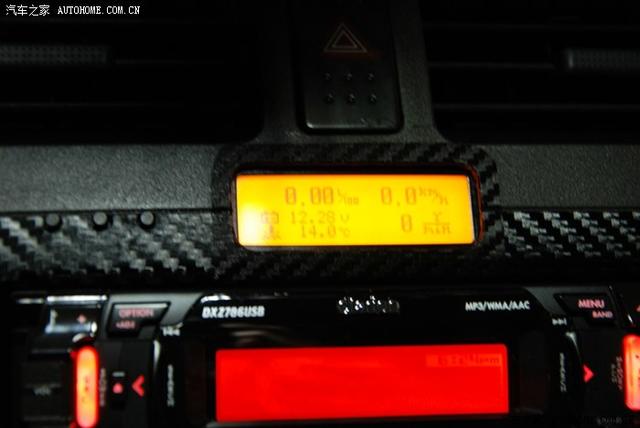

成功啦

到這里電腦先停下需要把CD機頭換掉好一起上中控！

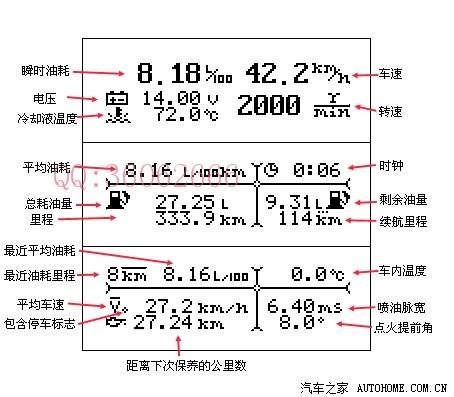

先發下行車電腦功能上車效果馬上跟上

車內溫度(攝氏度)；
時鐘(24小時制)；
噴油脈寬(毫秒)；
水溫(攝氏度)；
電壓(伏特)；
轉速(轉/分)；
點火提前角(度)；
車速(公里/小時)；
瞬時百公里油耗(升/百公里)；
停車時顯示瞬時耗油速率(升/小時)；
總耗油量(升)；
里程(公里)；
平均百公里油耗(升/百公里)；
不含停車平均車速(公里/小時)；
包含停車平均車速(公里/小時)；
剩余油量(升)；
續航里程(公里)；
距離下次保養的公里數(公里)；
最多兩組故障碼(后四位)。
－內置MiniUSB萬用接口，可通過電腦USB口遠程升級，行車顯示器附帶USB線，按升級軟件提示操作即可

－柔和橙色背光，亮度和對比度隨環境光線強弱自動調整，自適應從白天到夜晚的光照環境，觀看舒適PREFIX = O

－采用開關電源，效率高，省電省油

－配標準OBD電纜和插頭，線長1.5米，數據針腳可通過跳線開關配置，方便接駁多種車型

－內置車內溫度計并有蜂鳴器，可靈活配置各種聲音報警功能

－顯示器內的車型程序和顯示界面程序分別單獨升級，可不斷增加新功能，顯示界面可改進

－使用中，可用顯示器背面的跳線開關，將MiniUSB接口配置成如下接口：

  PC：將顯示器的miniUSB口配置成USB從設備接口，可以連接電腦USB口，輸出到電腦上顯示
  DP：將顯示器的miniUSB口配置成多屏接口，可接另外的S-1顯示器
  GPS1：將顯示器的miniUSB口配置成遠鋒方案的GPS接口，輸出到GPS作為擴展顯示
  GPS2：將顯示器的miniUSB口配置成掌訊、愛培科、MTK、美賽達（Mstar芯片）方案GPS接口
  XY：將顯示器的miniUSB口配置成有線按鍵接口
  YK：將顯示器的miniUSB口配置成遙控按鍵接口
  TTLN：將顯示器的miniUSB口配置成TTL RS232設備接口
  TTLP：將顯示器的miniUSB口配置成TTL RS232模塊接口

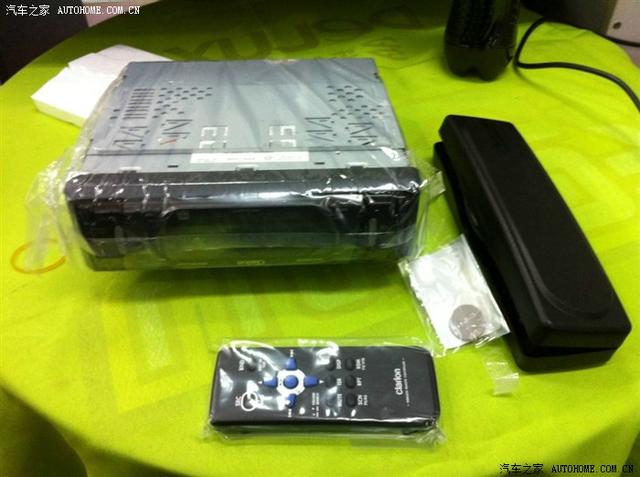

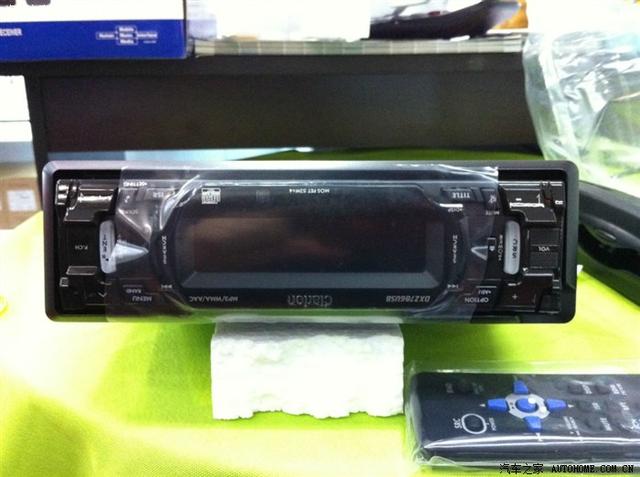

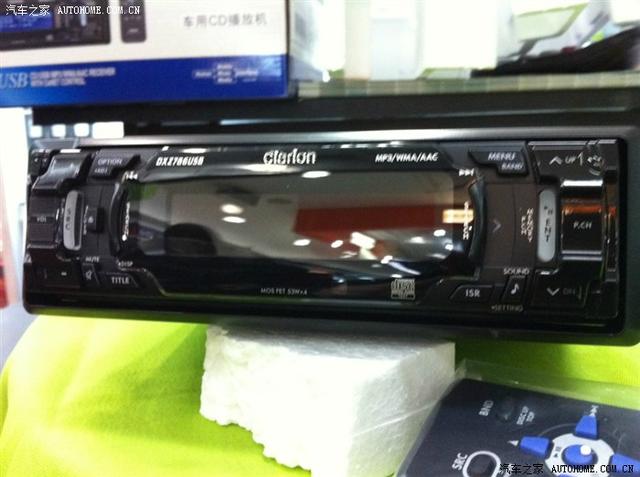

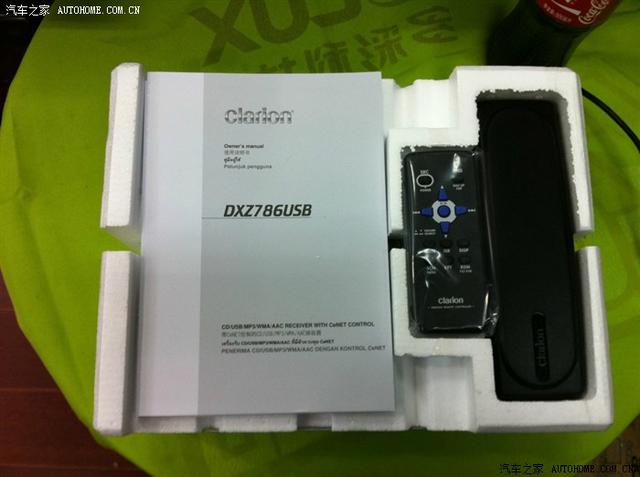

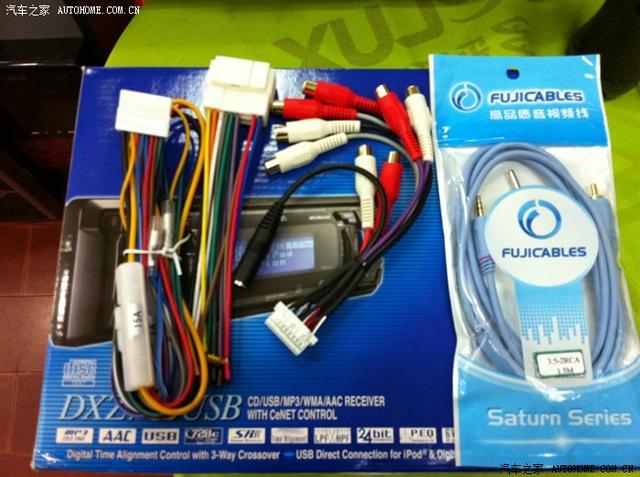

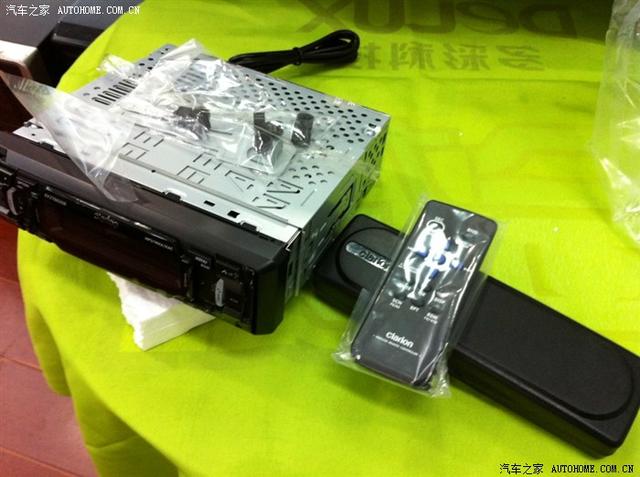

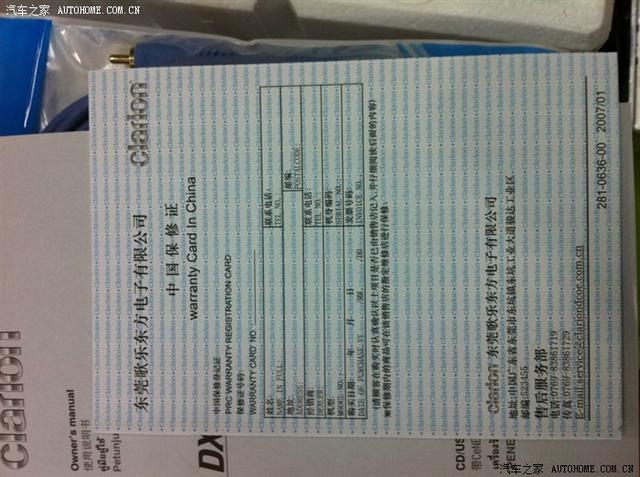

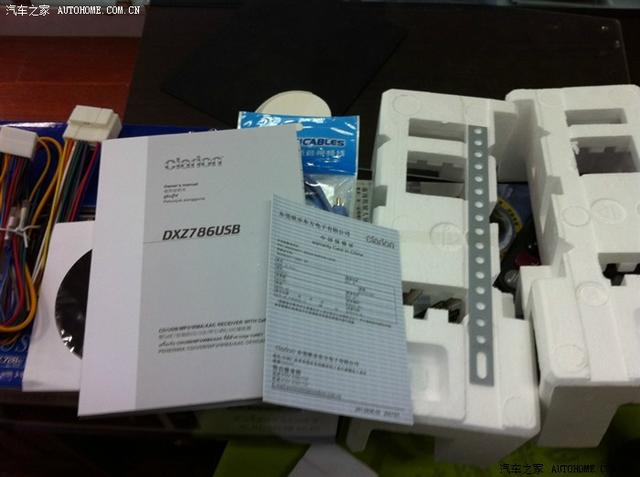

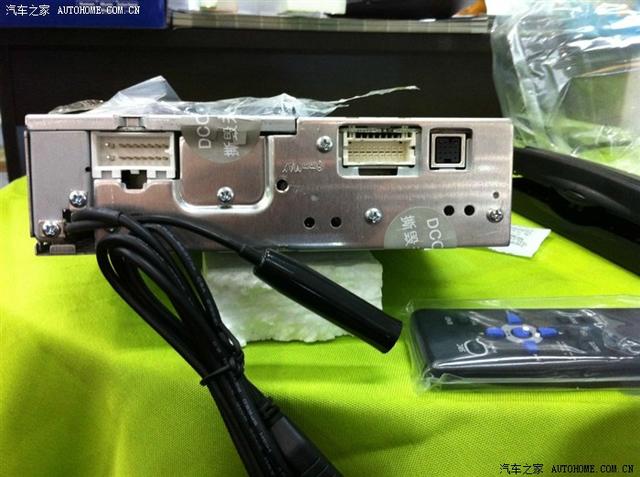

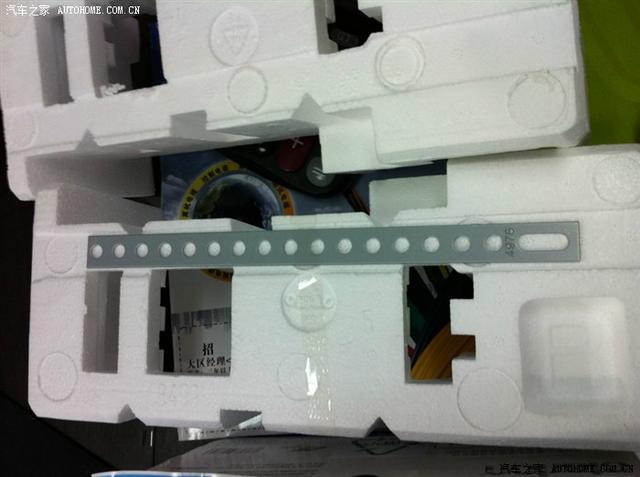

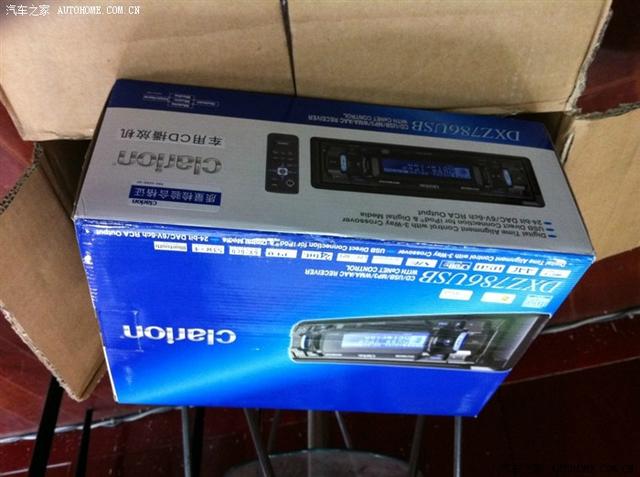

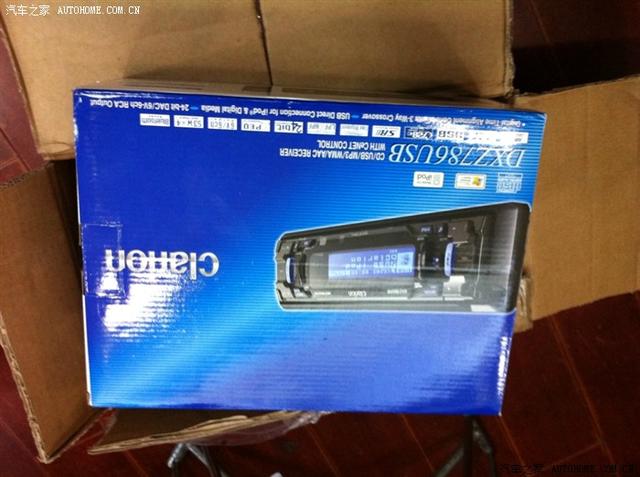

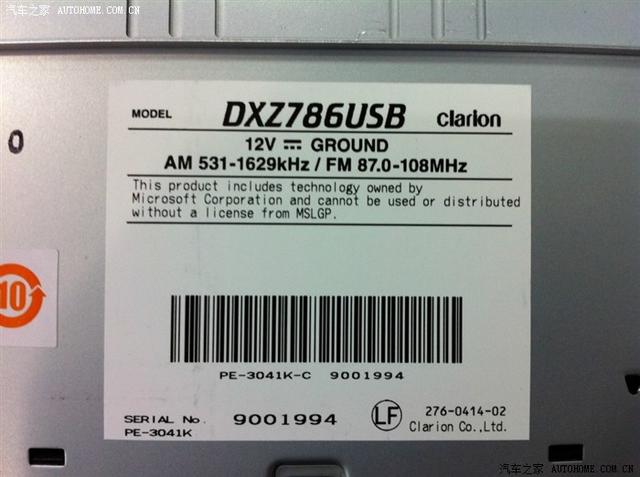

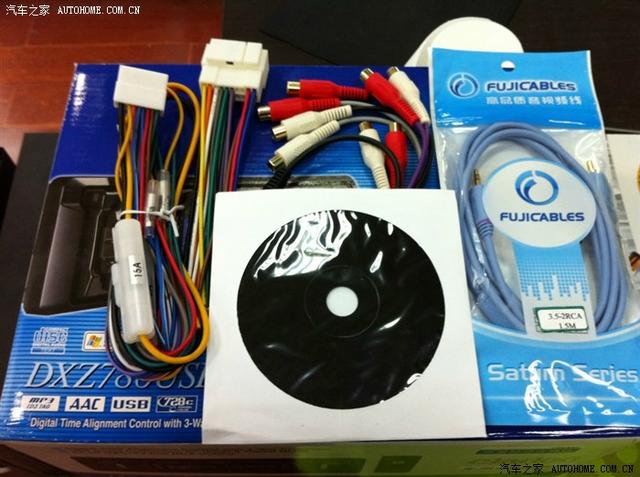

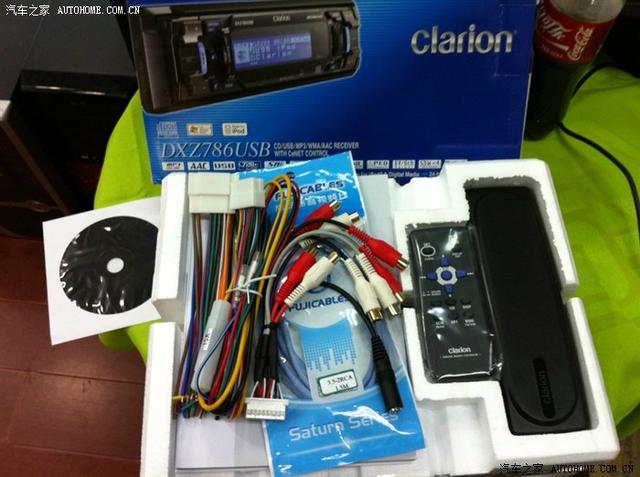

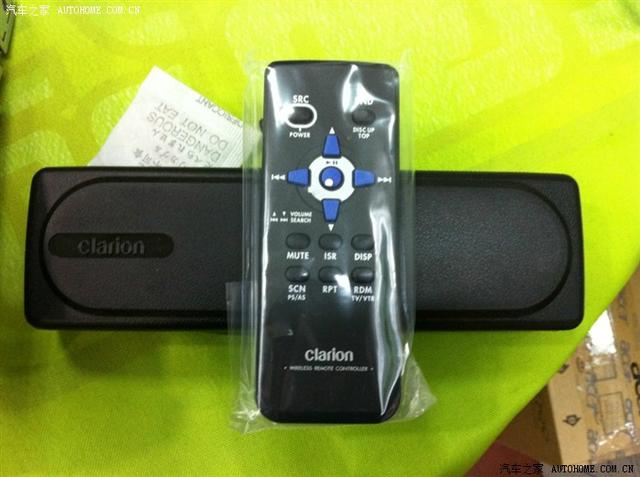

我敗的歌樂CD機頭馬上跟上
