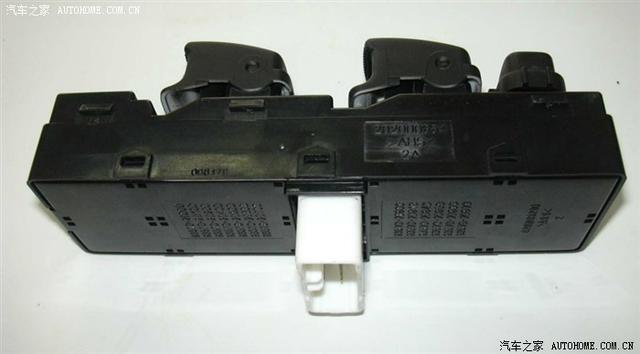

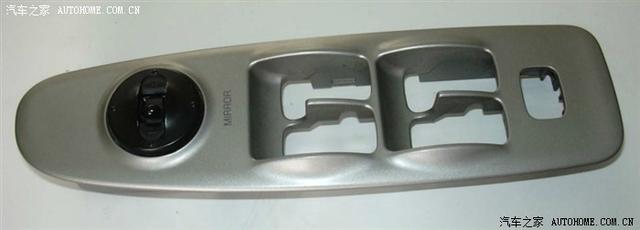

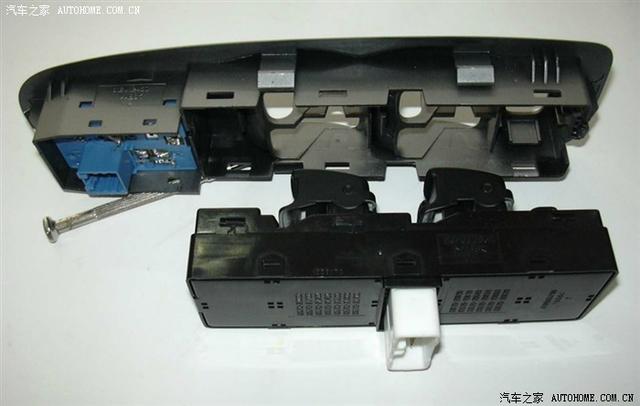

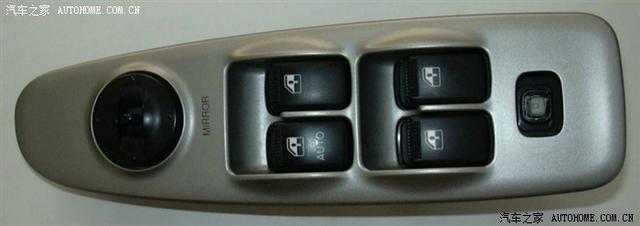

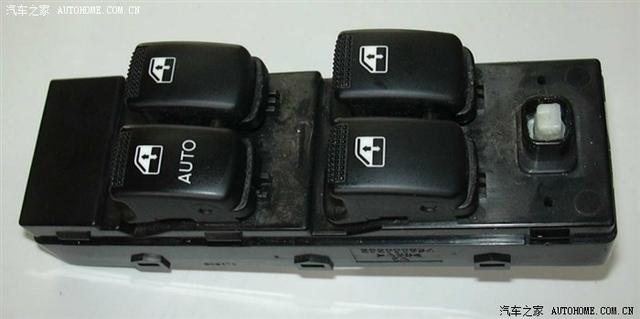

原因不說了，簡配的結果，其實3個貼片電阻、3個發光二級管也就1-2塊錢，北現啥錢都好意思省?。￡P(guān)于拆門、卸開關的過程暫且不提，因?yàn)槭窃缟仙习嗲按颐Σ鸬模瑏?lái)不及照相，如果有需要，回頭補照。上圖吧，原理很簡單，看圖就知道了。需要說明的是，電阻是1k的，貼片的比較統一，LED用綠色3mm的。開關總成拆下來的樣子，這張是后來補照的，最右邊的那個窗戶鎖止按鈕帽被我拆掉忘了復原了。

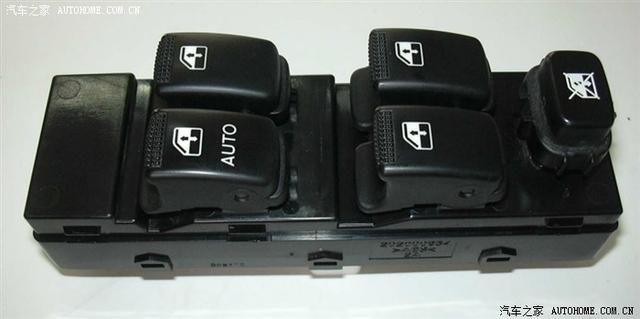

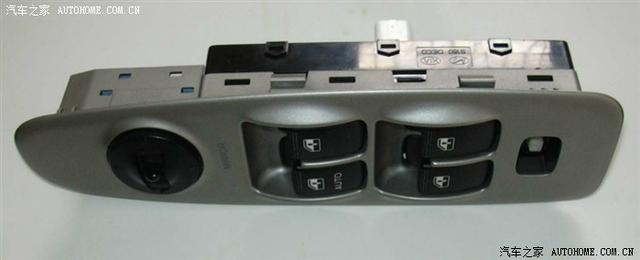

轉個角度

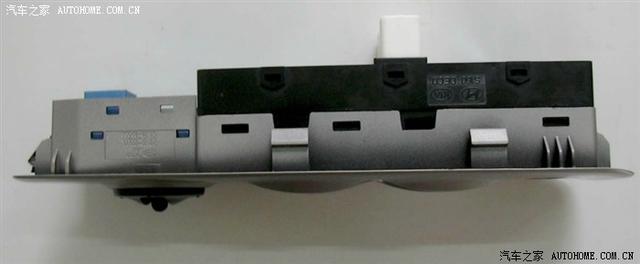

側面曲線

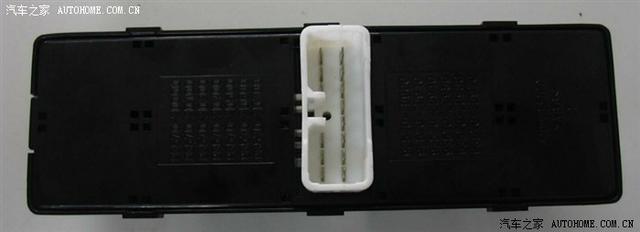

背后



后視鏡調整開關的背面

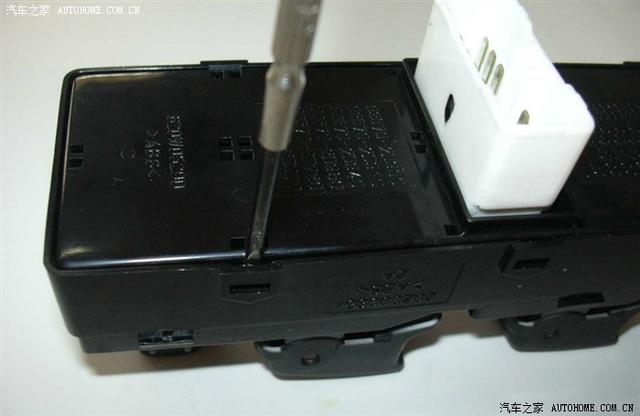

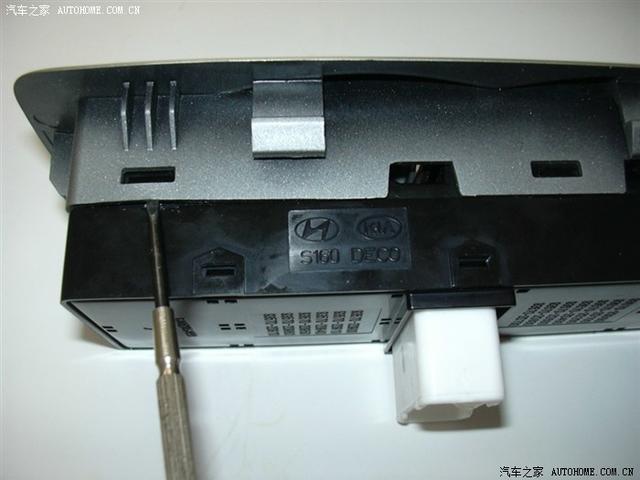

撬撬更健康，不太好撬。



好兄弟也是要分家的

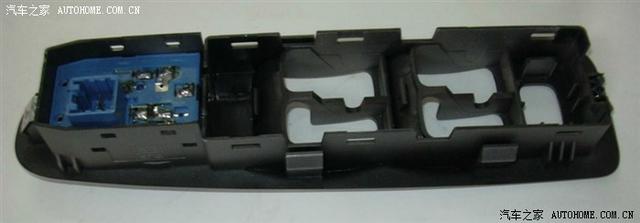

框框一框框



沒內涵的同志不是好士兵



排排坐，一塊餓



翻身有利于健康

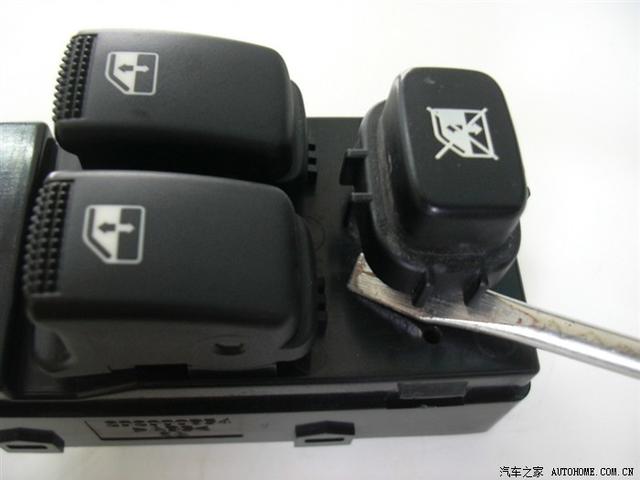

窗戶鎖止按鈕帽需要撬掉



排排坐的少了一位

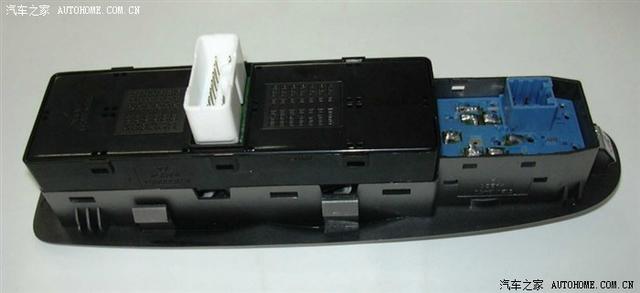

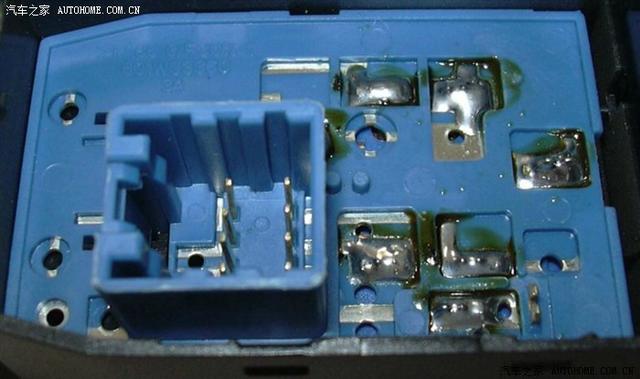

還是背面，14腳插座

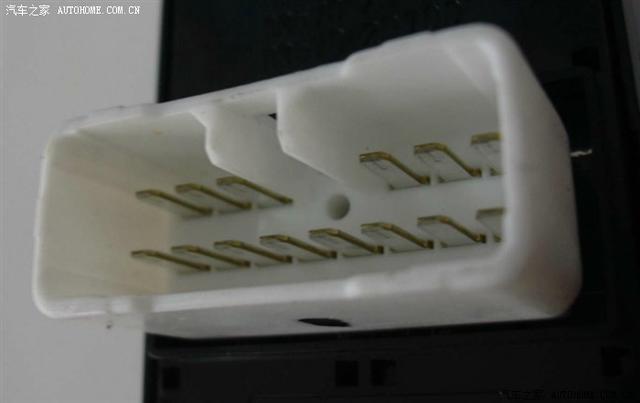

插座高清寫真



深入敵后，繼續撬

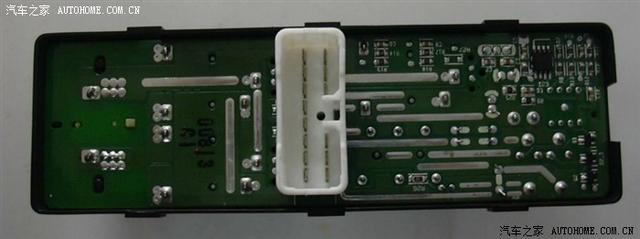

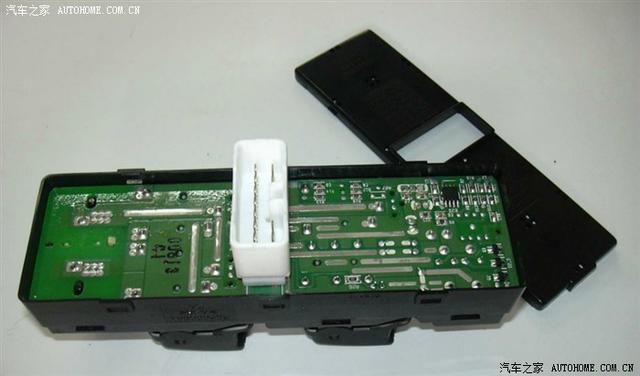

初顯廬山真面目



有點黑

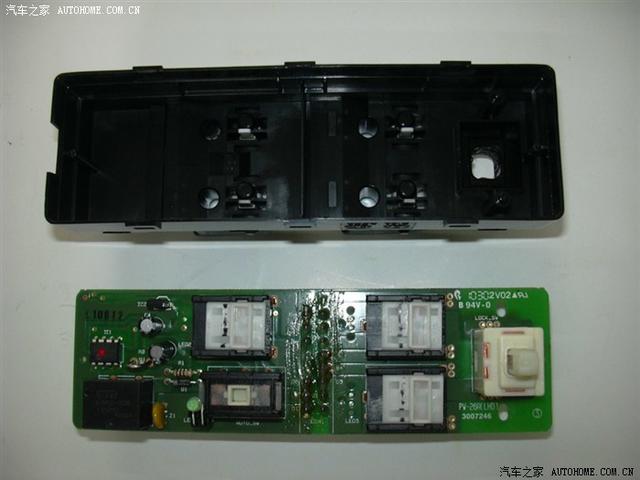

再分家

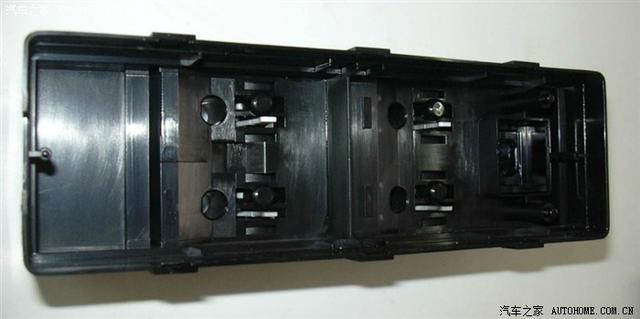

LED就是從那4個圓孔伸進去的

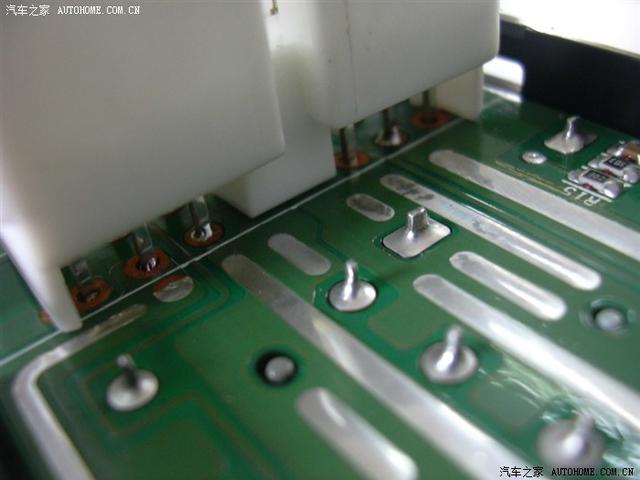

看看做工



LED1——千頃地里一棵苗，還是歪著長出來的

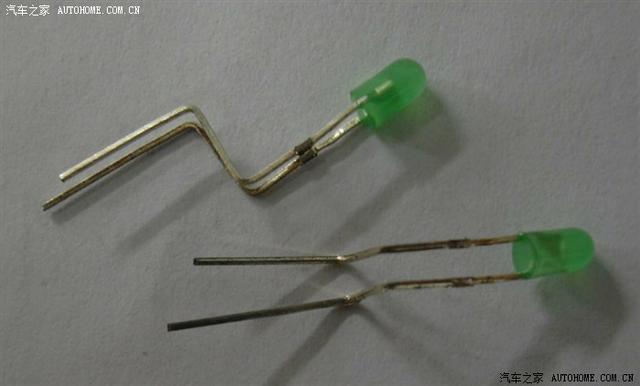

LED管腳這樣子折，脖子部分大概15mm，肩膀5-6mm，剩下的就是腿。長一點的腿為正極。

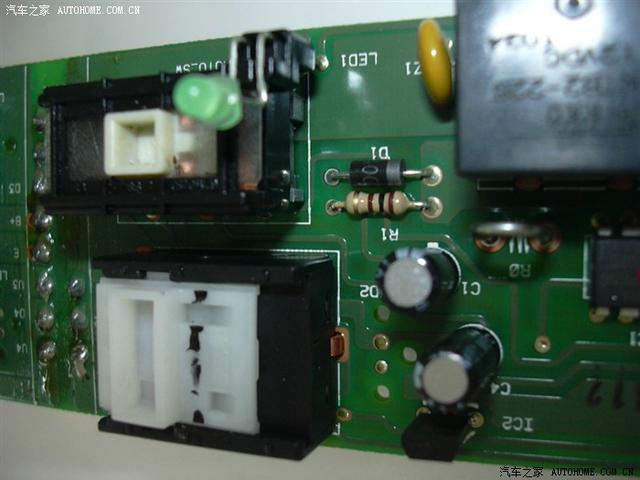

先焊上一個，圖中上位負極，下位正極。此電路板中所有的LED接電阻的一端都為正極。

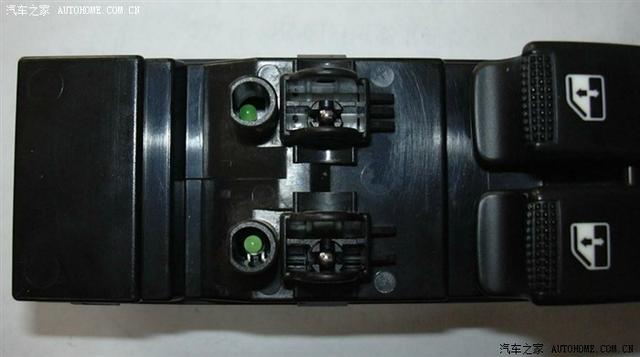

看到了沒有，兩個綠汪汪的小眼睛？



再把其余兩個焊好。

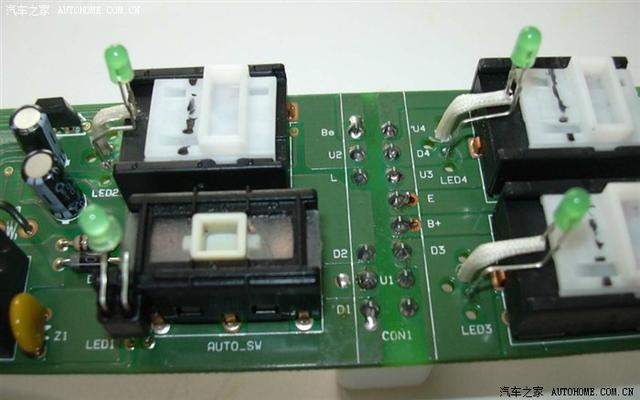

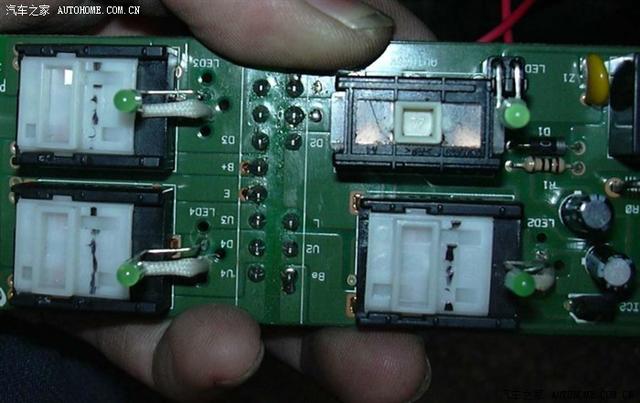

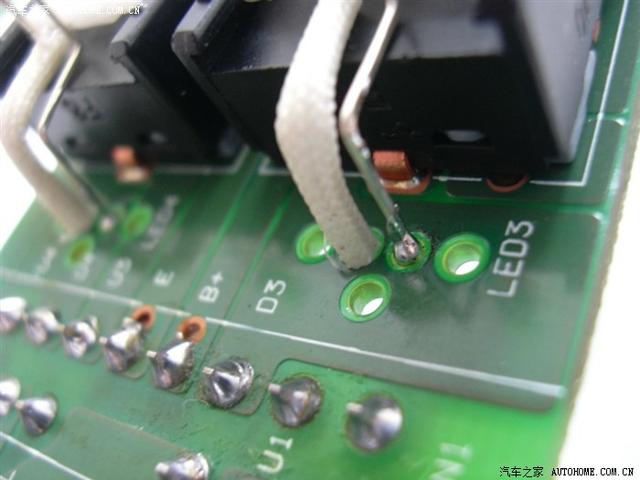

全部焊好以后的樣子。套管者為正極。


一條腿穿褲子，并不代表你潮

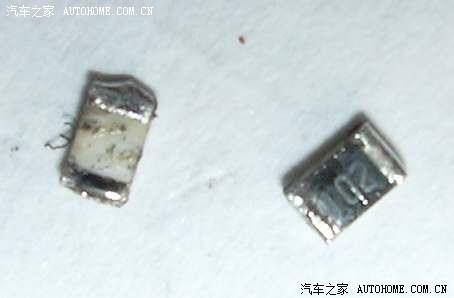

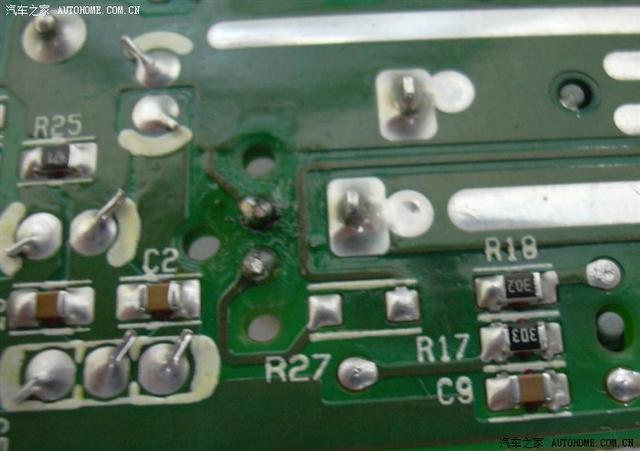

       從電腦的56k貓里面找出來的貼片電阻，102代表1000歐姆，長度有點短。如果沒有貼片，普通電阻也可以，功率1/8w足夠，怎么焊看你的水平了。

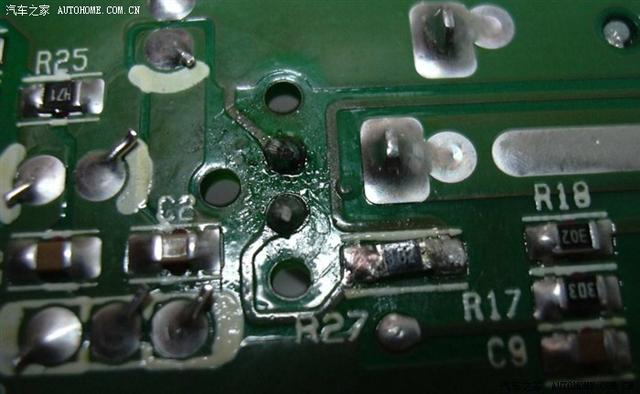

R27湊合上了，水平不咋地

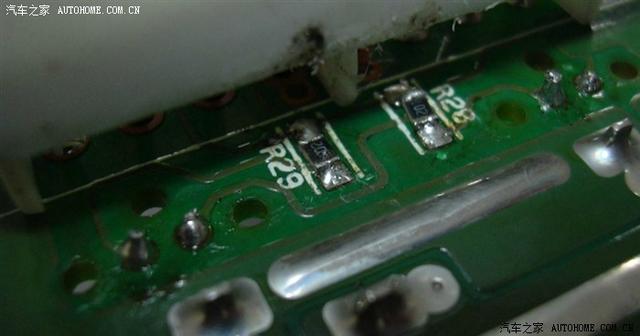

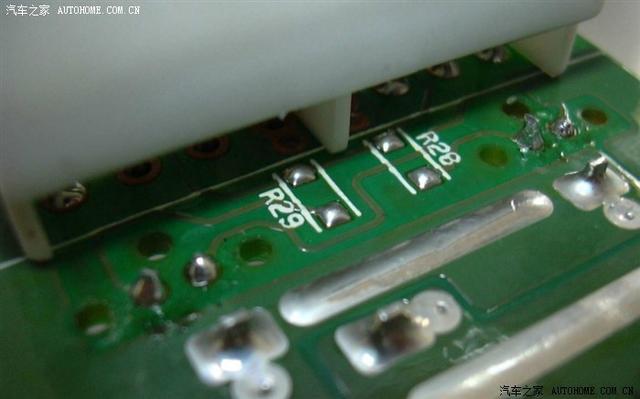

同樣，R28、R29也就位了，不過這個位置很難焊的說，懶得換尖頭烙鐵，湊合焊上，絕對掉不了，不好看而已。



這才算完工

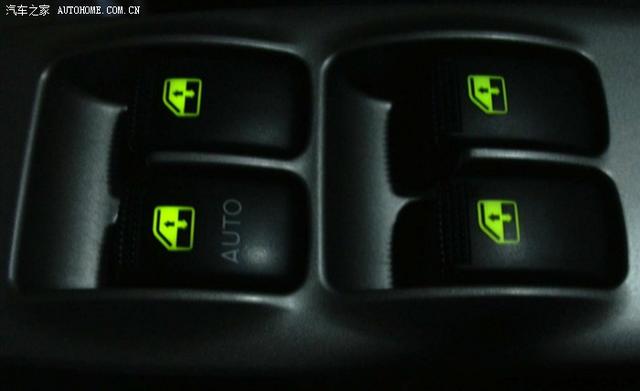

都亮了吧？
