原來主要問題如下：

1） 11款由于沒有自帶倒車影像，而且首次內置諾基亞研發的車載信息系統SENSUS，結果導致一般市面上針對10款之前的XC60 適用攝像頭基本上都不能用了。

2） XC60  自帶的新款導航是四維圖新提供的軟件，軟件水平之差，比凱立德，道道通之類倒退至少2年。

解決方案如下：

1） 如果要仍然使用市面上的XC60 適用攝像頭，必須在SENSUS主機和攝像頭之間加裝新式解碼器，該解碼器據說是某企業自主研發。11款如果要加裝沃爾沃專用攝像頭，好像4S收費8000。12款則自身帶有倒車影像，雖然沒有倒車參考線，但是有兩級圖像縮放功能，總體上無此憂慮。

2） 無論哪款如果要實現原車SENSUS系統，應用國產化即使更新地圖與文字手寫，則必須使用解碼器將原車SENSUS主機與外置導航盒接駁。

       因此這個工作基本上可以概括為三個部分，在后背箱牌燈處安裝攝像頭，為防止燈絲過熱燙到攝像頭視頻線，最好拆掉一個牌照燈。在副駕駛手套箱后面安裝解碼器和導航盒，導航盒自帶SD地圖卡。同時利用解碼器與自編軟件配合，刷掉原車SENSUS系統針對車速>9km 時禁止DVD的播放限制。在原廠主機屏幕上加裝7寸軟膜電阻觸摸屏，實現導航及文字手寫。

上圖作業如下：

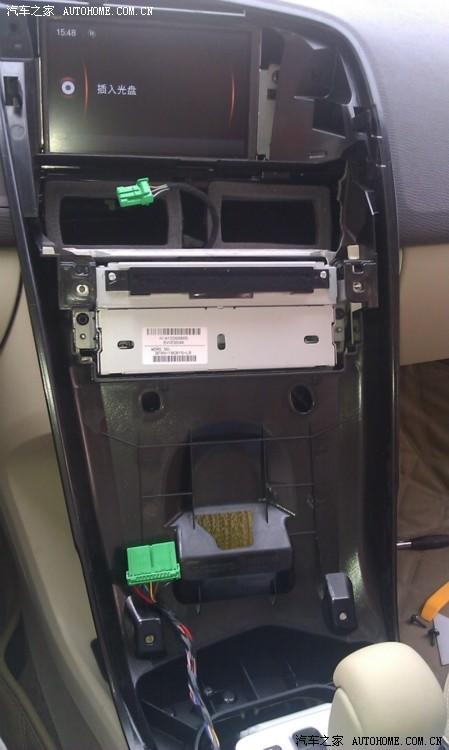

為走線方便，前部面板需要卸下。

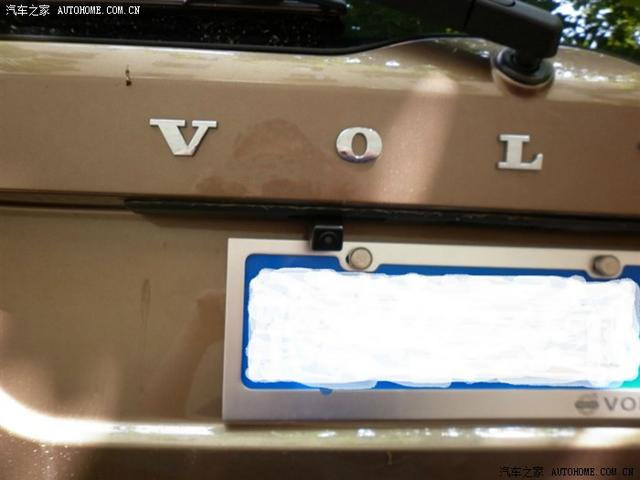

攝像頭安裝在后牌照燈處，我選擇了司機側。

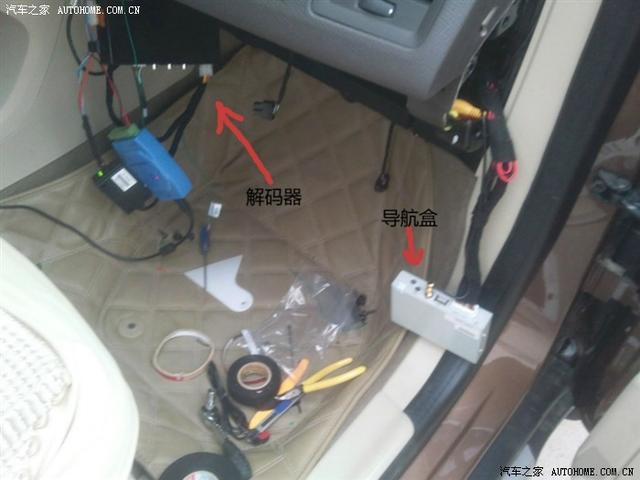

解碼器和導航盒安裝在手套箱后面的夾層內，不影響手套箱的空間，導航盒也可以外接電視。

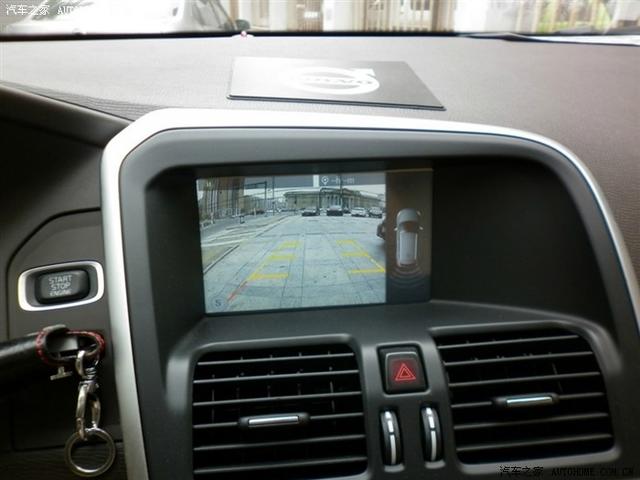

帶參考線的倒車影像，同時兼有原廠的SENSUS系統的倒車?yán)走_(dá)模擬圖分屏顯示。

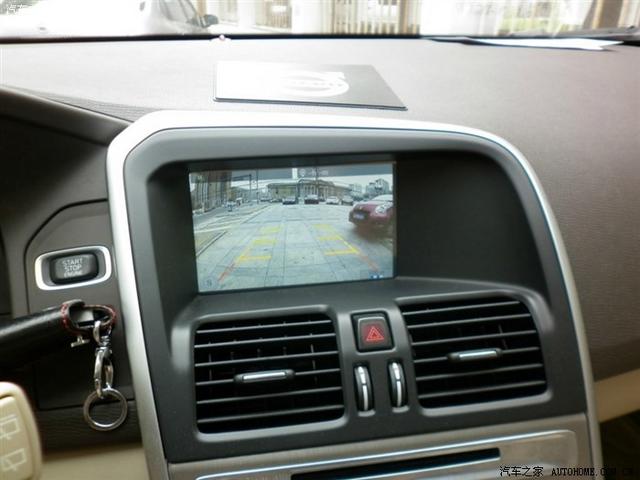

如果關掉倒車?yán)走_(dá)，(中控面板上的P按鈕)，則模擬圖消失，顯示全部倒車影像。

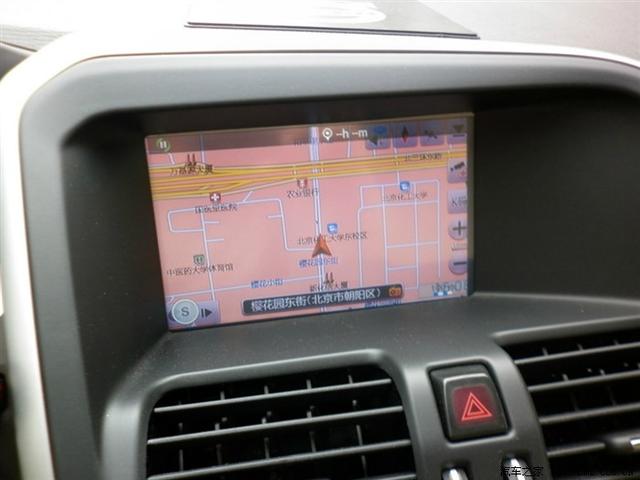

       凱立德2011年夏季地圖，3D路口，建筑周邊，最少能搜到7顆星星。通過加裝的觸摸屏手寫輸入模糊搜索相關地點。如果要切換回SENSUS原廠導航，則可以長按中控面板上EXIT按鈕2秒鐘。導航盒有獨立的音頻通道，因此在播放原車的收音機或者DVD時，并不影響凱立德諸如超速，目的地等導航語音提示。圖中的指南針是SENSUS系統原廠導航提供的，與凱立德地圖完美重合在一起了。

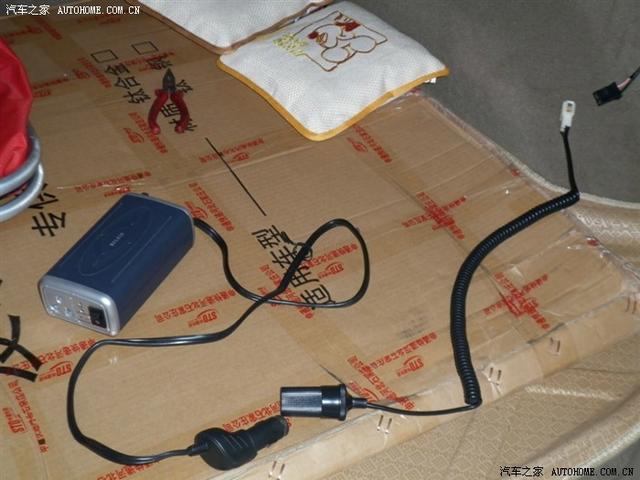

       XC60 后部沒有12V電源逆變器插口，但是有電源出口線，因此去中發電子市場找了轉接延長線，直接接駁逆變電源輸出220V交流，完美實現行車時手機充電，iPad，筆記本上網，車載冰箱。
