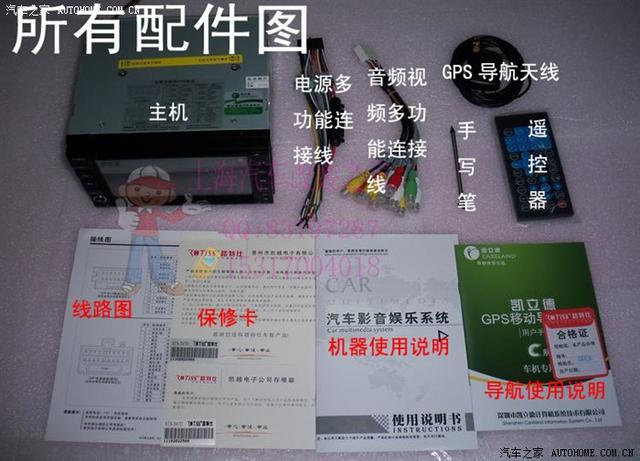

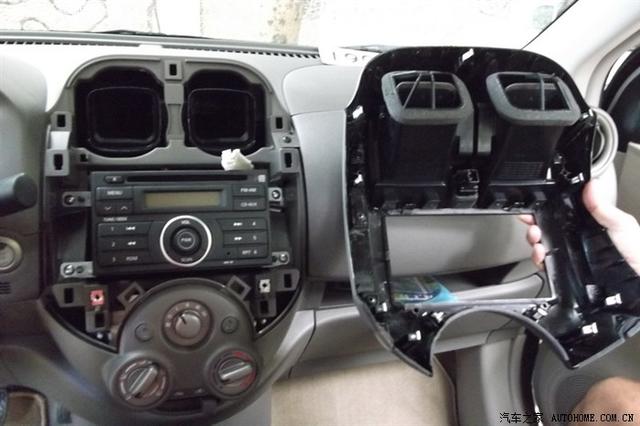

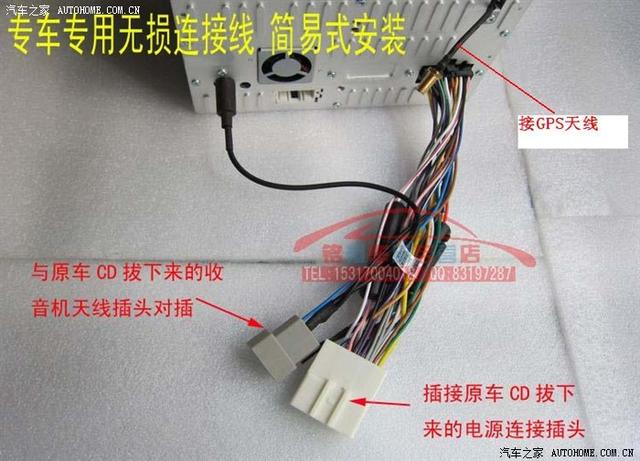

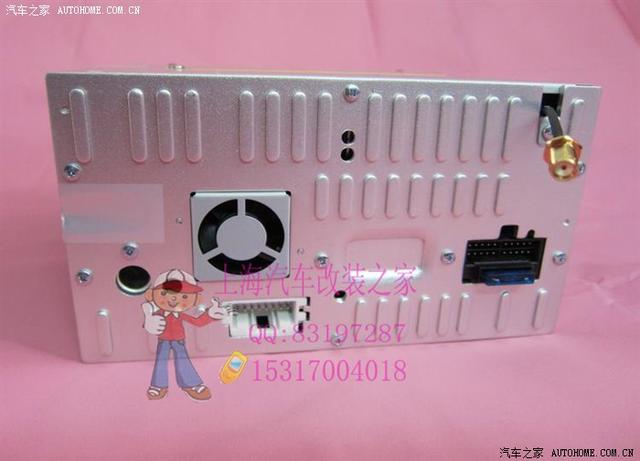

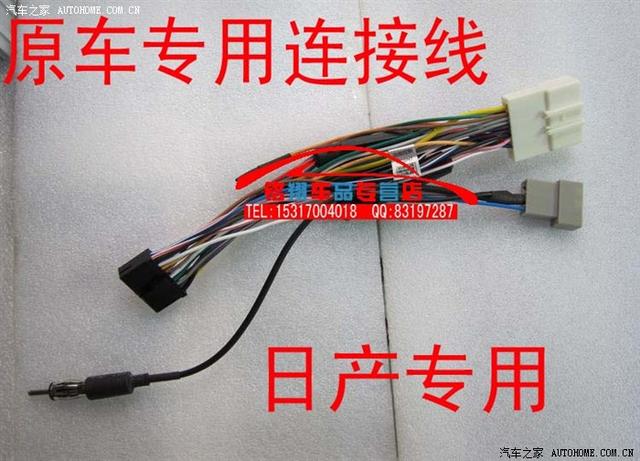

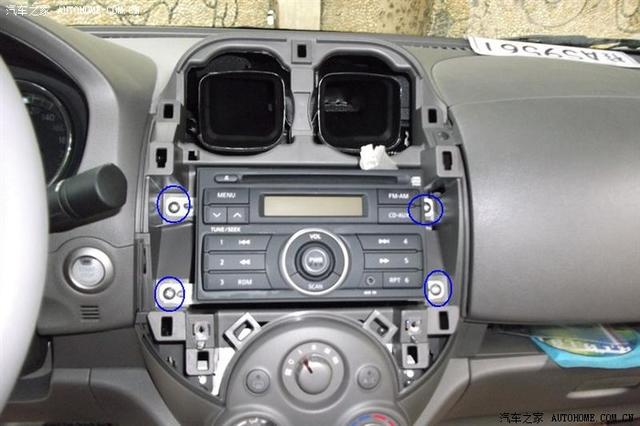

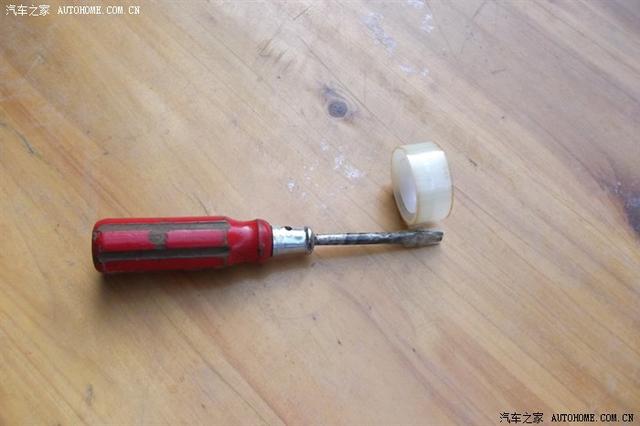

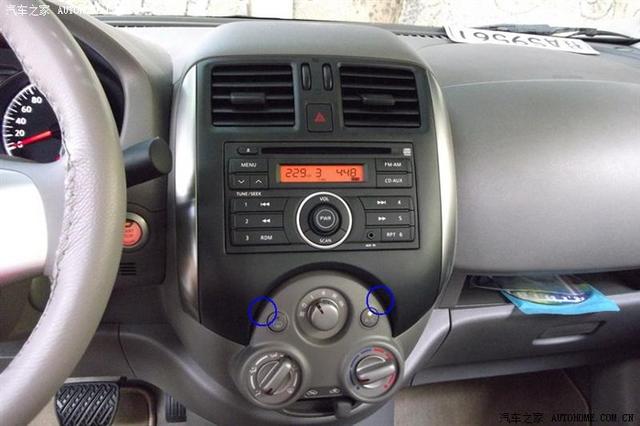

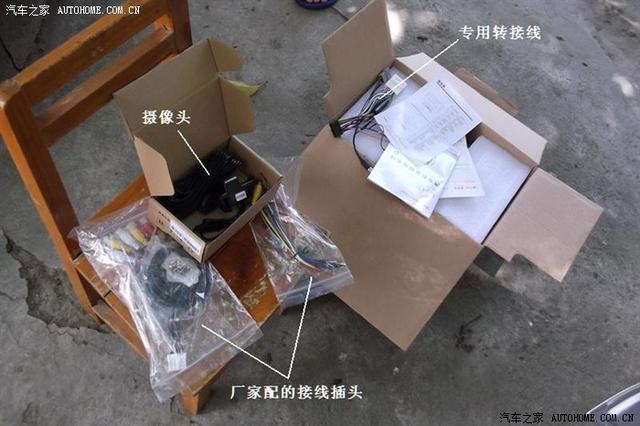

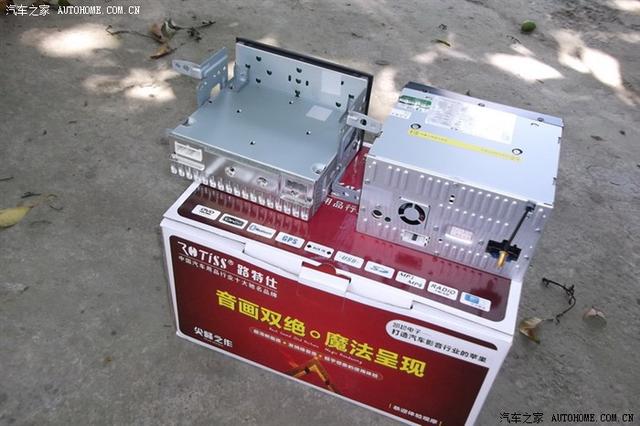

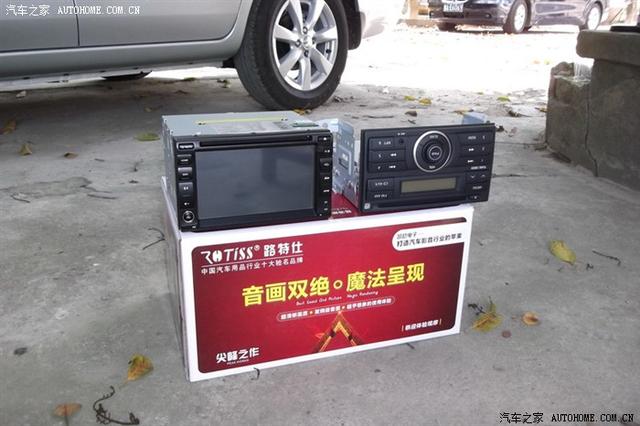

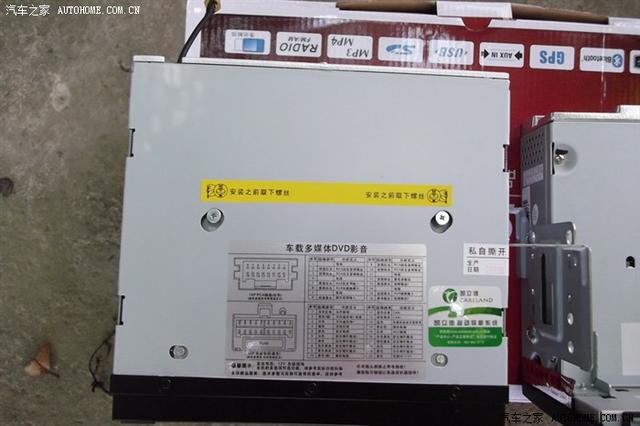

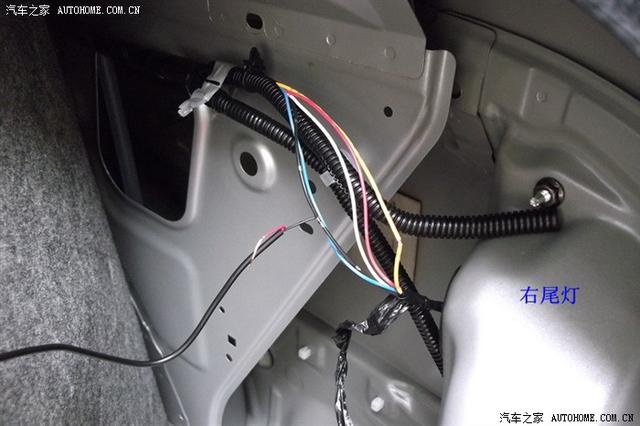

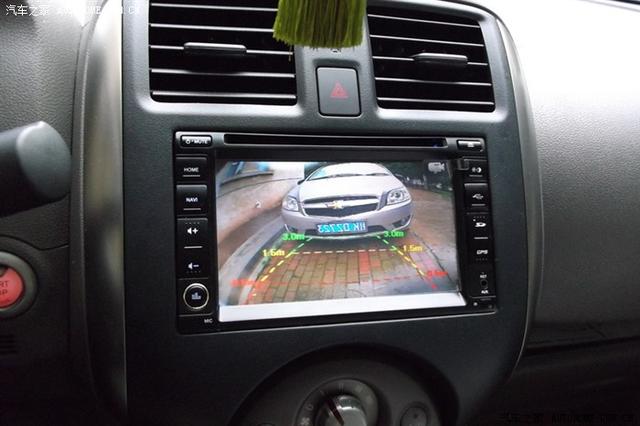

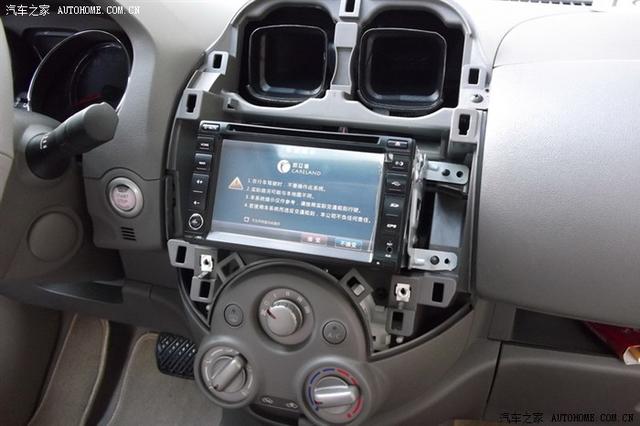

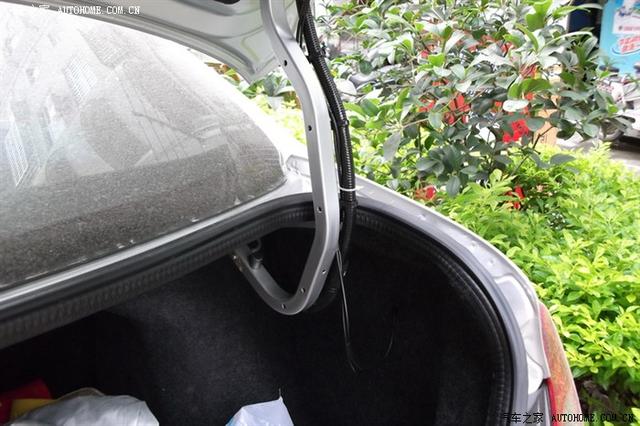

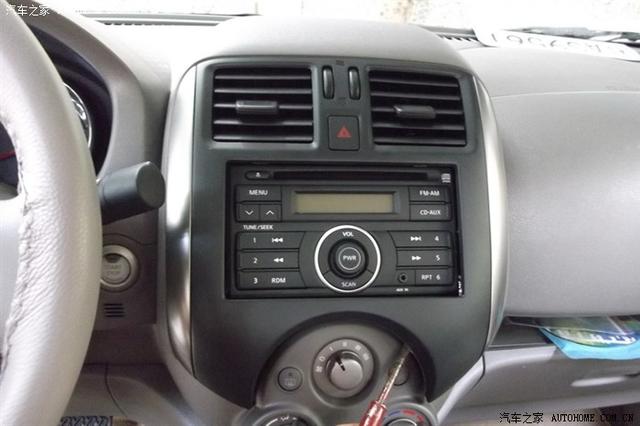

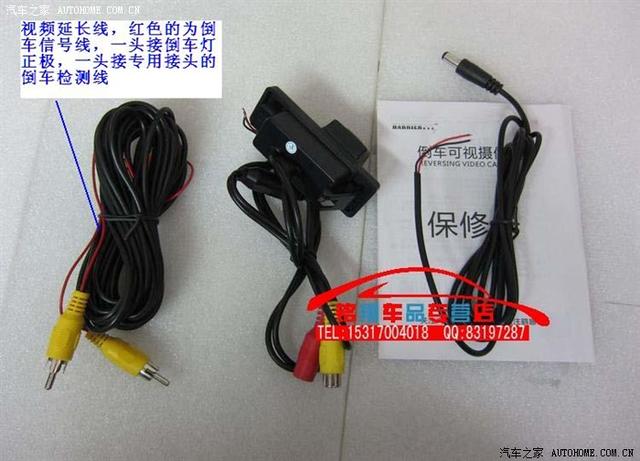

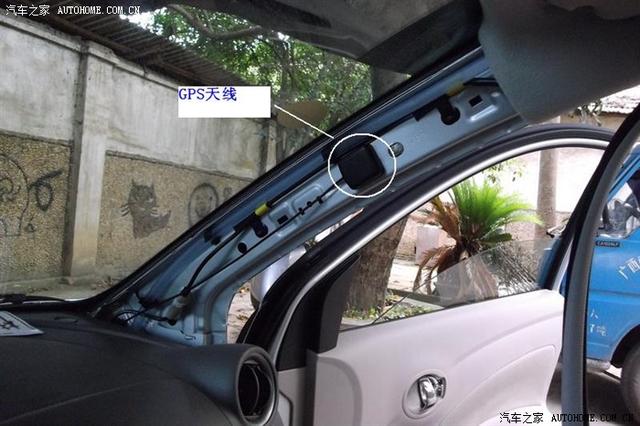

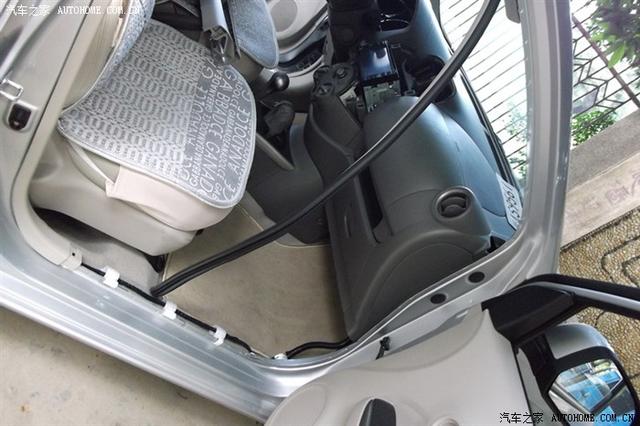

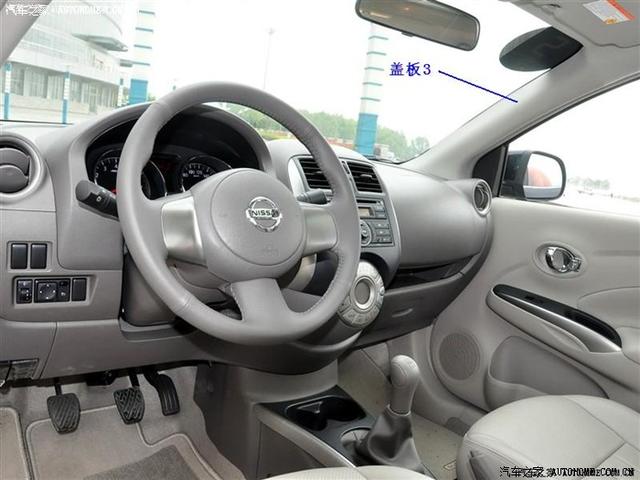

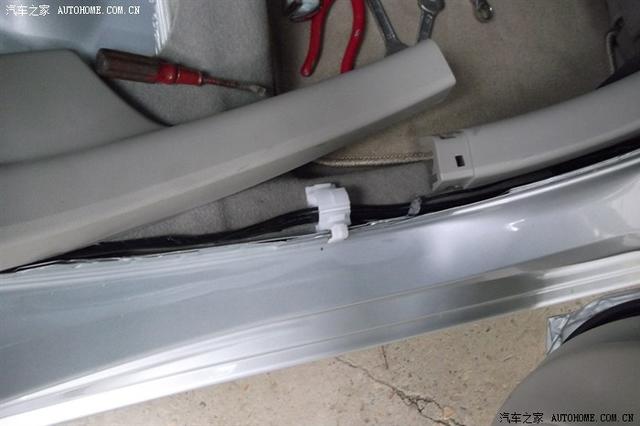

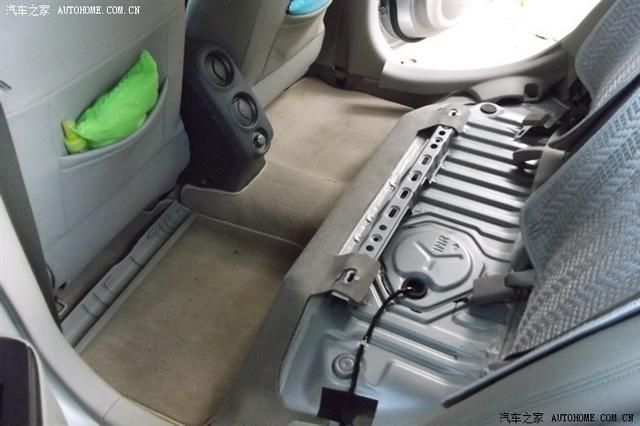

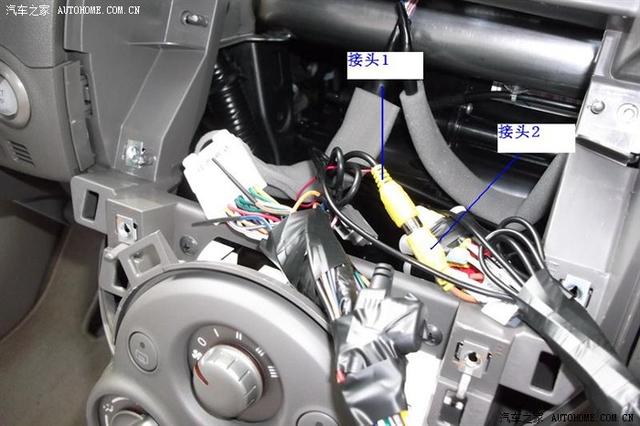

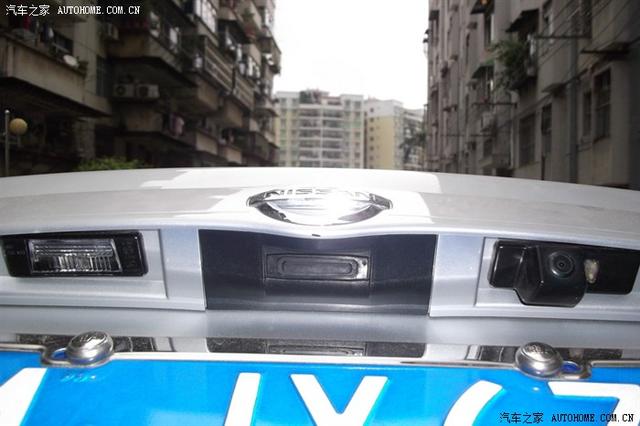

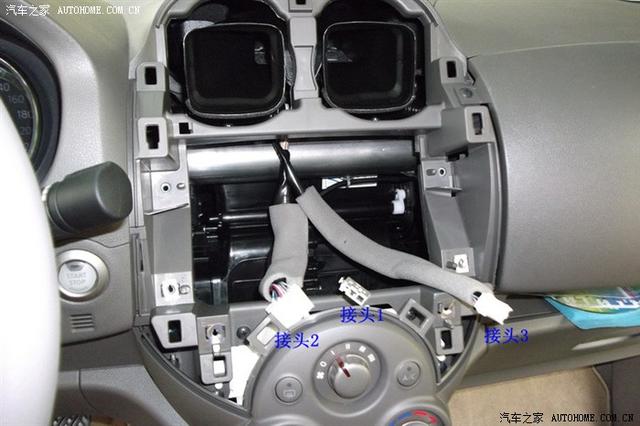

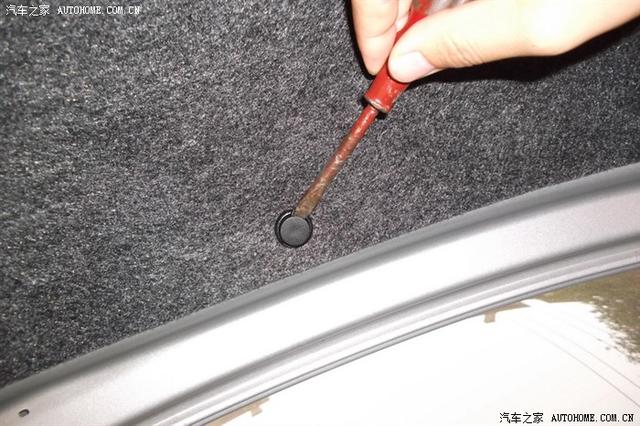

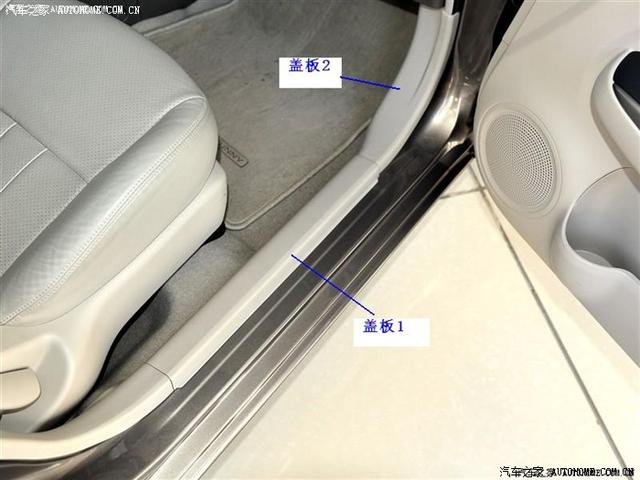

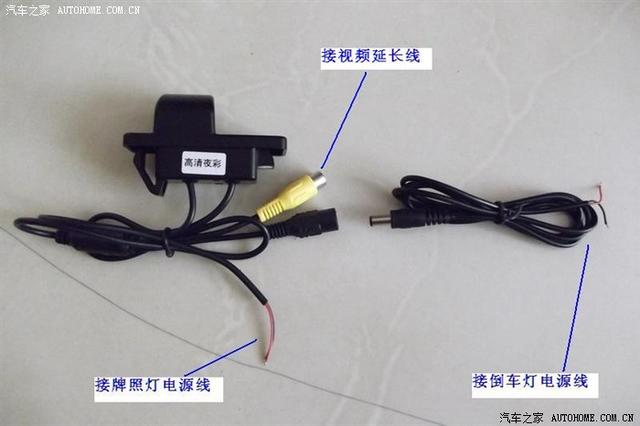

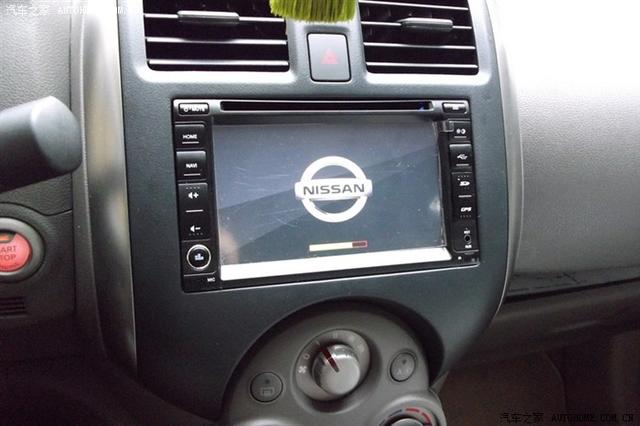

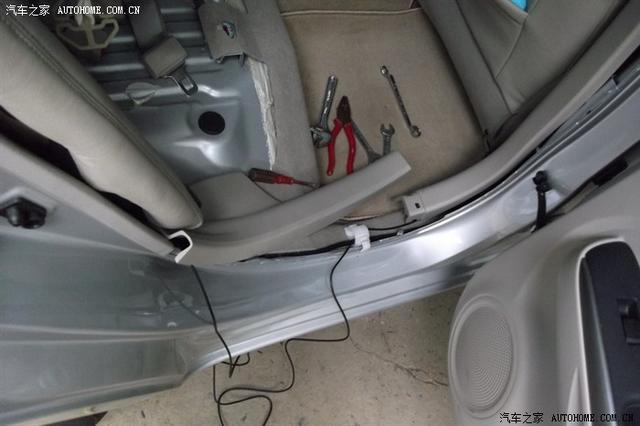

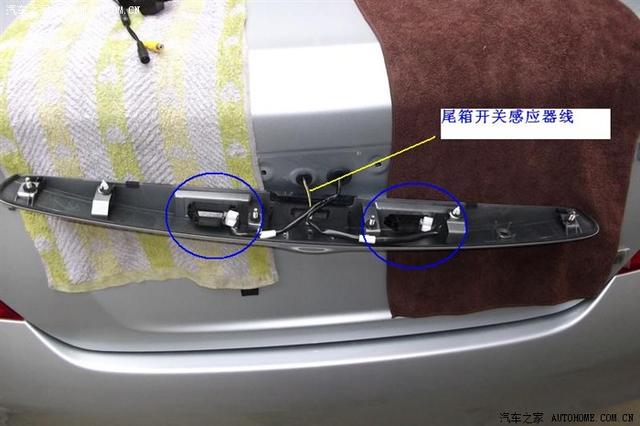

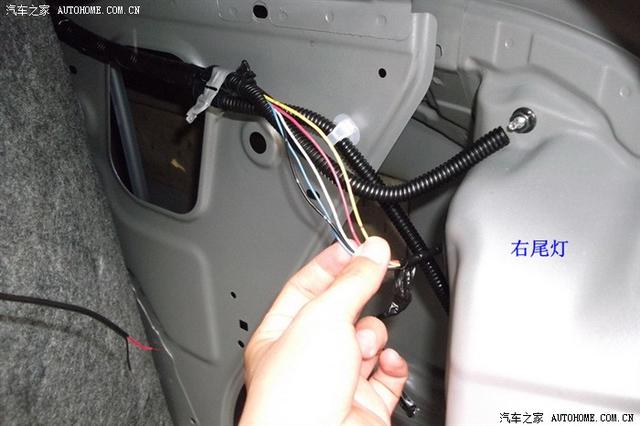

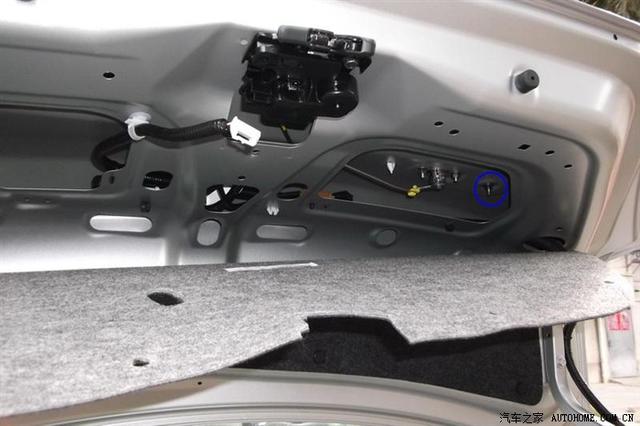

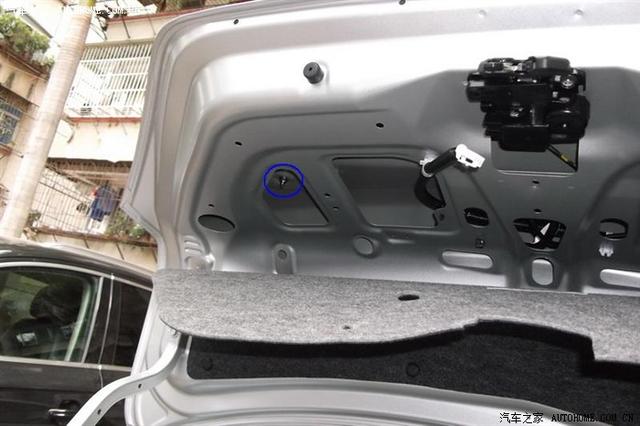

上次發了提車作業，向各位車友介紹了我自己安裝的路特仕DVD導航一體機及植入善領DSA軟件，很多車友對如何安裝導航主機及植入善領DSA軟件很感興趣，不少人跟帖詢問。現在總算找時間整理好了圖片，特發此導航安裝貼，供感興趣的車友參考，與車友們分享經驗，歡迎大伙批評指正！謹以此貼，獻給具有愛車之心和折騰精神及動手能力的廣大陽光車友們  ！一、需要的工具： a,一字和十字螺絲刀各一把， b,萬用表一個(找倒車燈線用，看完本貼你也可以不用它)， c,接線剪一把(也可用普通剪刀)， d,透明膠和電工膠布各一卷。 二、主機及配件：  ↑圖1、路特仕的導航DVD一體機，型號好像是2907D，淘寶上花1500大洋買來的(含攝像頭)，今天上網一看又降價了  上圖是和原車拆下來的CD機對比  ↑圖2、背面對比  ↑圖3、配件清單。請注意這根專用轉接線，這是店家配給的。必須有這個線束才能和原車接頭直接對插，實現無損安裝。中間這根線束的功能被專用轉接線束取代了，因此用不上。  ↑圖4、專用轉接線束的特寫。上圖來自淘寶網。 三、拆中控面板  ↑圖5、首先用透明膠布將一字螺絲刀包好，這樣撬面板的時候就不會留下劃痕了  ↑圖6、從籃圈位置將螺絲刀插入，稍微用力，小心將面板撬起，先撬哪個位置都可以的。  ↑圖7、像這樣撬起面板。兩邊都撬起來后，用手抓住面板小心向外拔就可以打開整個面板了。注意雙閃光燈的接頭線是在面板背后連著的，很短。打開面板后需將雙閃光燈的插頭拔下才能取下面板。  ↑圖8、中控面板的背面是這樣的，可以看到面板完全是由卡口固定的，沒有一顆螺絲，所以，盡管撬吧！CD機上方的白色接頭就是雙閃光燈的接頭。  ↑圖9、用十字螺絲刀將4個籃圈處的CD機固定螺絲卸下，并將這個CD固定支架拆下來，一會還要用到導航機上的。  ↑圖10、拆下原車CD機后的樣子。接頭1是雙閃光燈開關接頭，2和3是插在CD機背面的接頭。 四、接線方法  ↑圖11、配件清單。倒車攝像頭需要用到音視頻連接線的"視頻輸入"端子，上圖來自淘寶網  ↑圖12、導航機背面圖。上圖來自淘寶網。  ↑圖13、接線圖示，這根是店家配的專用轉接線。下方的兩個插頭分別和圖10的接頭2和接頭3對接。注意， 上圖還沒有接上攝像頭插頭。如要接攝像頭，須將圖11中的音、視頻多功能接線束插入圖12中風扇下方的白色插孔。不要被該線束眾多的接頭端子嚇到，其實只用到一個端子，就是“倒車視頻輸入”端子，其他的都沒用上。另外別忘了插上圖中黑色的插頭，否則收音機就沒有信號了。上圖來自淘寶網  ↑圖14、攝像頭接線示意圖。攝像頭由兩部分組成，一是牌照燈；二是攝像頭，兩者相互獨立，需要分別接線  ↑圖15、攝像頭接線示意圖，上圖來自淘寶網 五、布線 搞清楚接線方法后，就下來就要開始布線了，這也是安裝導航中最麻煩的事情，需要拆動很多地方。尤其是后視攝像頭的布線，需要拆開門框下側的數個蓋板。這里需要說明的是，安裝后視攝像頭是必須要剪線的。因?yàn)楹笠晹z像頭要替換掉一個牌照燈，并且從倒車燈處取電。如果不安裝后視攝像頭，整個安裝導航的工作量會減少一半以上。  ↑圖16、首先拆蓋板。用纏有透明膠的螺絲刀依次撬開蓋板1和蓋板2，然后將密封膠條扯下。這樣就可以拆開下圖示的蓋板3了。上圖來自汽車之家網站  ↑圖17、拆開蓋板3目的是為了安裝GPS天線及后視攝像頭的走線。上圖來自汽車之家網站  圖17_1、 必須將密封膠條扯開才能取下蓋板3  ↑圖18、取下蓋板3后，就可以安裝GPS天線了。GPS天線帶有磁石，可以自己牢牢的吸在B柱上。安裝在這個位置，信號好且不影響美觀。B柱和中控臺交界處正好有幾個孔，線可以從這里進入中控。 為了后視攝像頭的布線，需要繼續努力地拆…… 對了，我們的祖國叫什么？“拆吶！”  ↑圖19、依同樣的方法用一字螺絲刀撬起后門內框下方的塑料蓋子，這是為了攝像頭的走線  ↑圖20、為了攝像頭的走線，后坐墊都拆掉了  拆的方法：兩人把手伸進坐墊下方，那兩個洞洞的位置，使勁往上抬就可以了。這可是個力氣活  ↑圖21、把尾箱蓋內側的隔音棉拆開，這是為了安裝后視攝像頭。這是個技術活，用一字起子插入鉚釘?shù)娜笨谇碎_(kāi)，再用手輕輕一拔就出來了。一開始我沒找到技巧，費了好大的勁都拔不掉   ↑圖22、尾箱蓋隔音棉打開了。白色的是尾箱感應開關的接頭，需要拔下才能打開隔音棉?；@圈處的螺絲是牌照燈架的固定螺絲，共有四個，需要拆下來。  ↑圖23、這是另外一側的情況  ↑圖24、拆下4顆螺絲，就可將牌照燈架取下來了。鋪上毛巾避免刮花，然后把右邊的牌照燈拆下，一刀把線剪斷(不要猶豫！)，換上帶有眼睛的牌照燈，把圖14所示的牌照燈電源線接上。你說什么？為什么拆右邊？因?yàn)樾玛?yáng)光只有右側有倒車燈，如果替換左邊的牌照燈，電源線不夠長   ↑圖25、關鍵的時刻來了：攝像頭電源接線。首先按圖21的方法將尾箱隔音棉從右側打開，在右尾燈后面位置找到這兩條黑色管子包裹的線束。這兩根線束分別進入左、右尾燈。打開進入右尾燈的線束(只有右尾燈有倒車燈)，可以看到圖示的5跟不同顏色的小電線。用萬用表測試，確定黑色為地線，黃色為倒車燈正極線。  ↑圖26、用接線剪將黑線和黃線啃開一個小口。上圖左側的黑線為圖14中的倒車燈電源接線，內含紅色和黑色兩根線，黑接黑，紅接黃。用電工膠布將接頭包好，并將線束塞回管子里包好。需要指出的是，倒車燈正極線(圖中黃線)，除了為攝像頭供電，還要充當?shù)管?chē)視頻畫面的切換信號；因此它還要和圖14中視頻延長線附帶的小紅線接在一起，將倒車燈信號引入中控。  ↑圖27、做完上述工作，就可以將牌照燈架、隔音棉燈依次裝回了。這是攝像頭安裝后的圖示。  ↑圖28、這兩根黑線是攝像頭的電源線和視頻延長線。本想塞進黑色管子里的，不料塞不下，只好在隔音棉上打了一個小孔走線。視頻延長線穿過后座靠背下方進入車內。  ↑圖29、視頻延長線從這里經過，直達B柱，和GPS天線通過同一個孔進入中控內部，參見圖18。至此，布線工作完畢！ 六、裝機 布線工作做完，接下來就是裝機了！  ↑圖30、接頭1是來自攝像頭的視頻延長線，接頭2是圖11中音視頻接線束中的“倒車視頻輸入”端子。視頻延長線還附帶有一根紅色的倒車燈信號線，接到圖4所示的專用連接線束的“倒車檢測線”。到這里，所有接線工作就完成了，注意要用電工膠布將線束纏結實，否則行車時會產生異響。  ↑圖31、裝機前要將這兩顆螺絲去掉，這是保護光驅的。否則光盤放不進碟倉的哦  ↑圖32、將原車CD的支架拆下裝到導航機上，插好線，開電源，試機。一切OK!把固定螺釘擰上去。  ↑圖33、把面板裝回去，記得插上危險燈接頭。導航機尺寸大小和面板挺貼合的  ↑圖34、倒車視頻的效果。掛倒檔就會自動切換到這個畫面。 至此，導航一體機的安裝就大功告成了！ 小結 整個安裝過程，耗時最長、最麻煩的事情是攝像頭的走線及安裝。我不是專業人士，我也是一邊摸索一邊拆的，花了差不多一整天的時間才弄好，還好沒出差錯  。尾箱隔音棉那些鉚釘，一開始我并不知道是這樣拔出的，曾經嘗試用鉗子暴力強拔，結果楞是拔不出來，沒想到這些小釘子那么牢固 。中控面板和內側門框下蓋板都是通過各種卡扣固定的，沒有一顆螺絲釘，但它們互相咬合的很?chē)?yán)密，需要研究清楚后再下手。最后友情提醒：拆車有風險，折騰需謹慎！  聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
