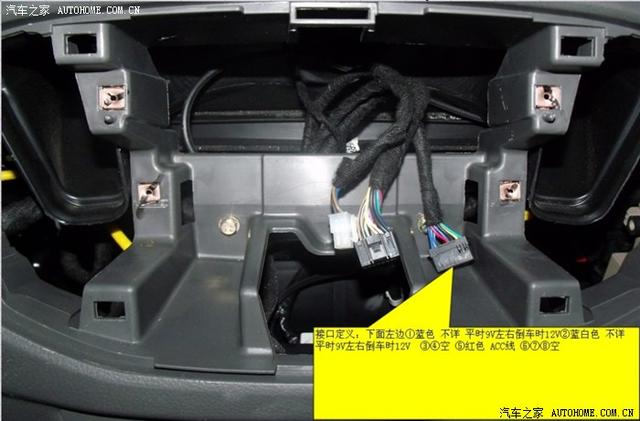

下面經過測量得知右邊那個閑置的接口幾根線的作用，希望多以后安裝一體機的朋友有幫助，這只是本人測試的結果如有錯誤歡迎朋友指正。接口定義：

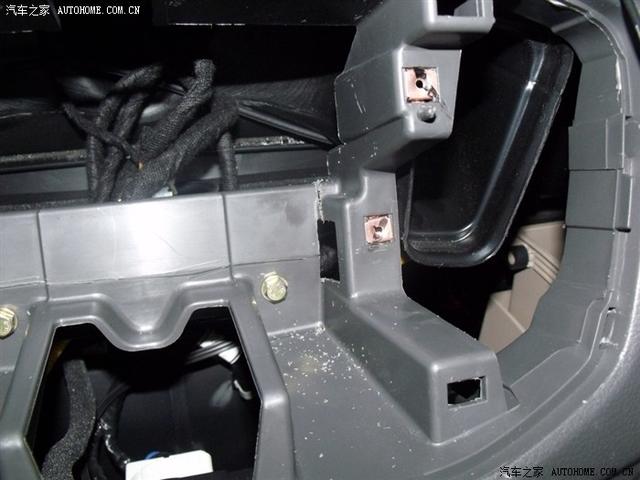

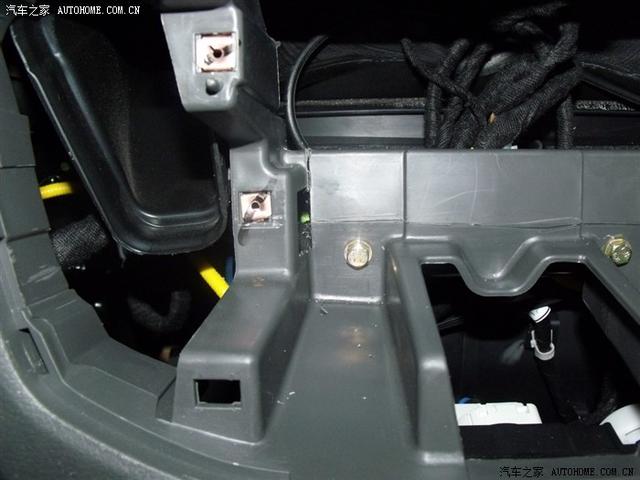

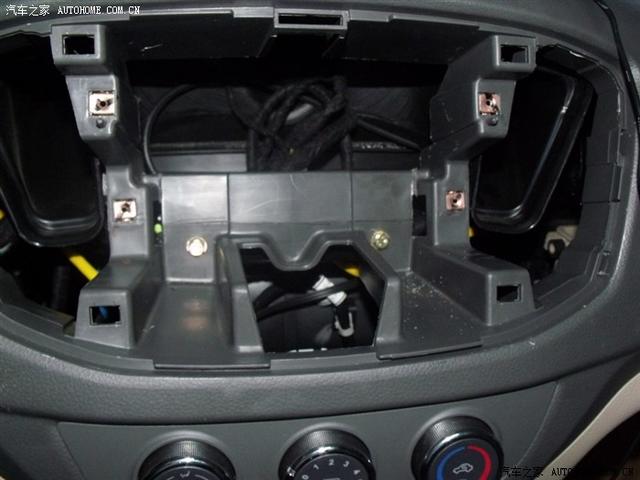

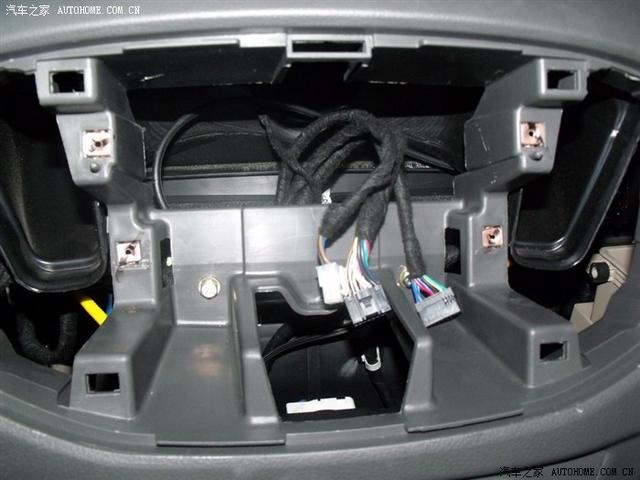

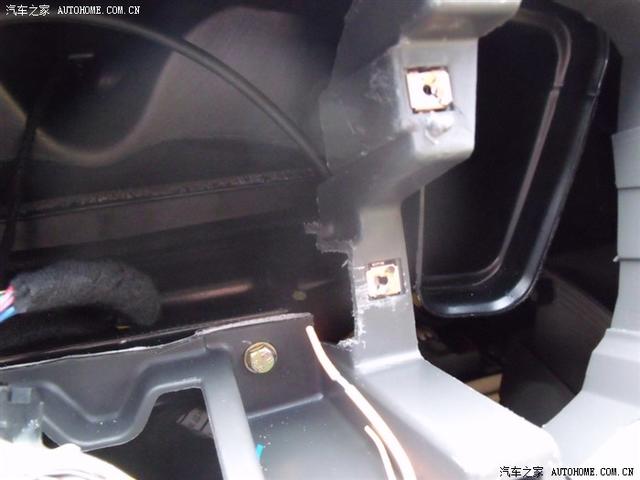

由于原車CD是前面是2DIN尺寸后面是1DIN尺寸，所以后面空間需要修改  先切左邊


然后右邊


然后中間用壁紙刀切下

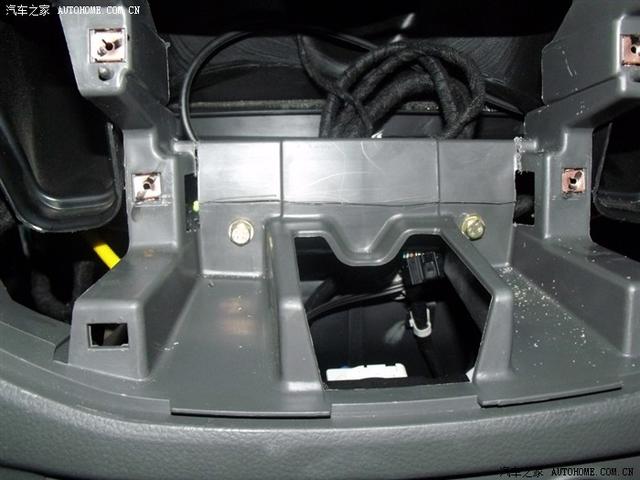

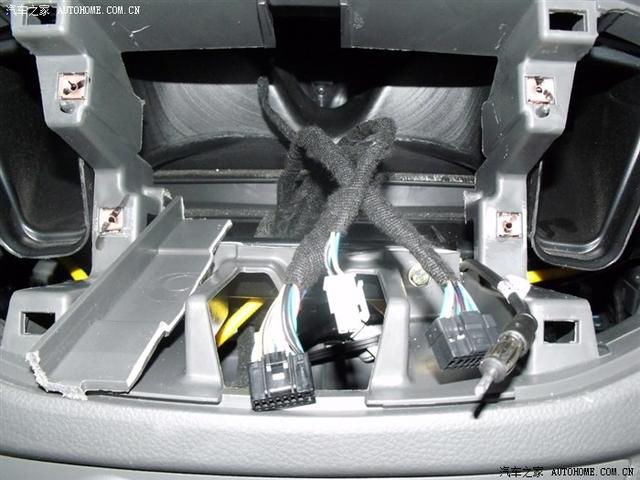

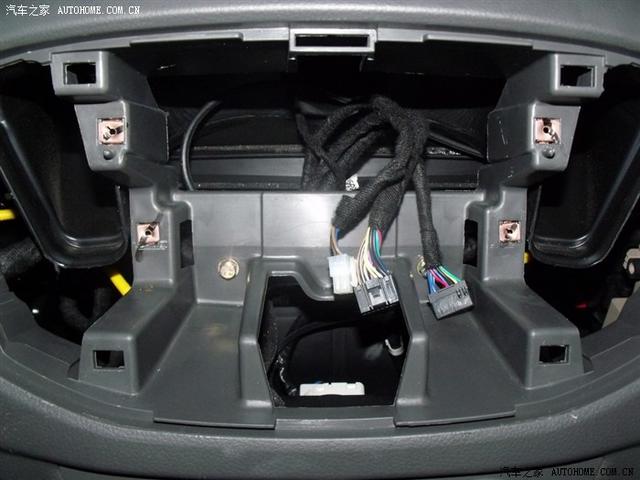

兩邊再修正一下就可以了

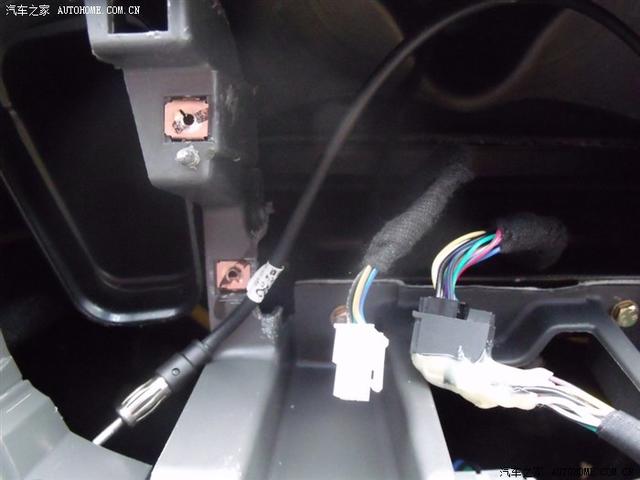

自己做的轉接線不用破壞原車線束

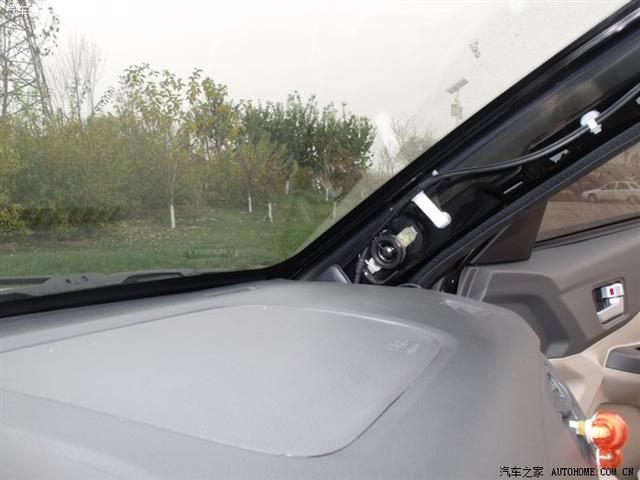

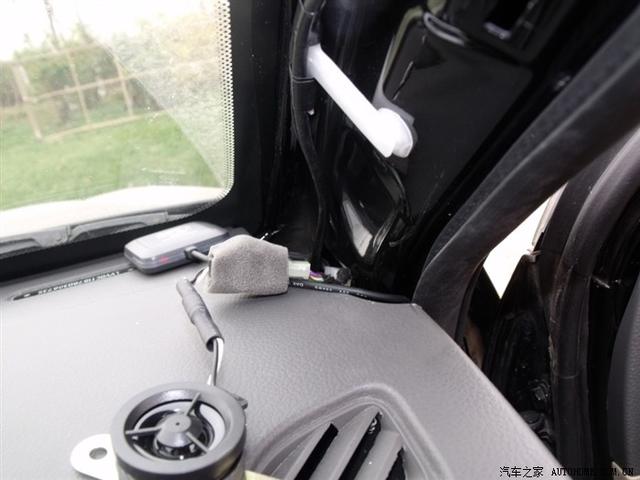

導航天接收線放到了高音頭的下面位置，經測試信號很好

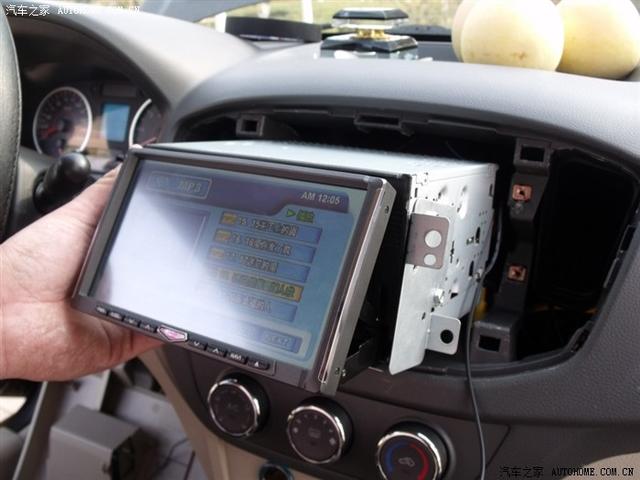

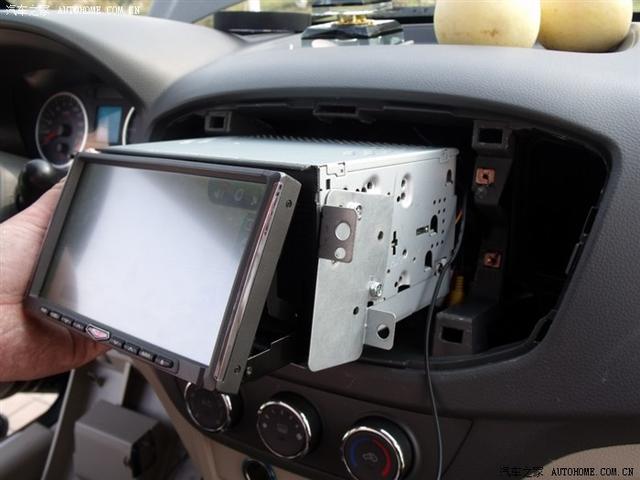

接線測試  一體機顯示屏分辨率是480*234 不是太清晰但是也夠用了

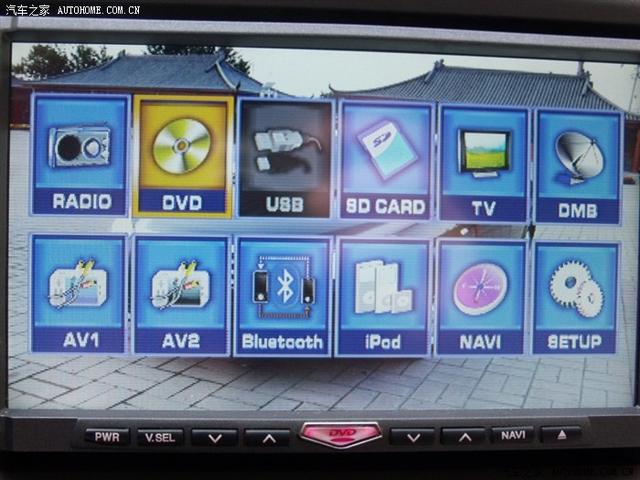

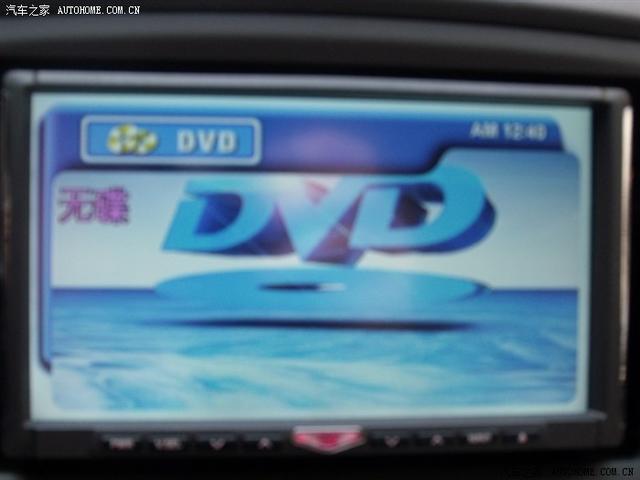

主菜單

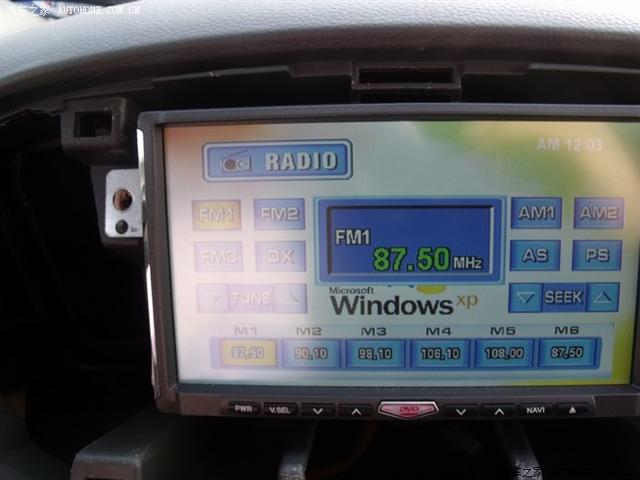

收音機畫面

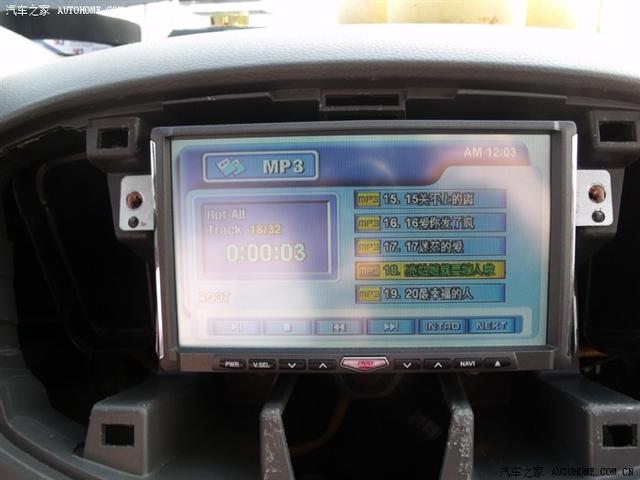

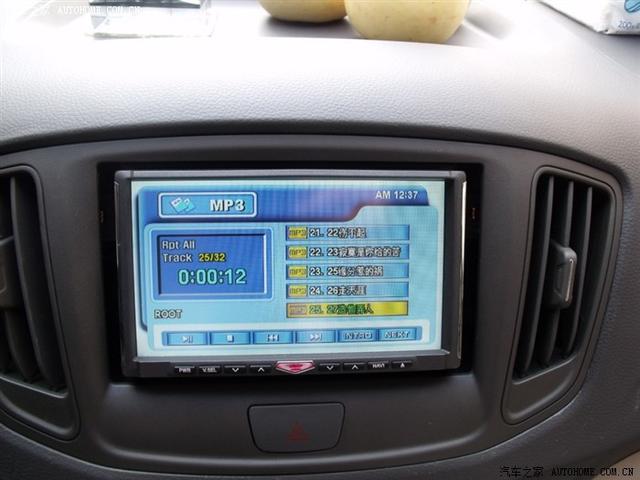

SD卡播放MP3


一機多圖

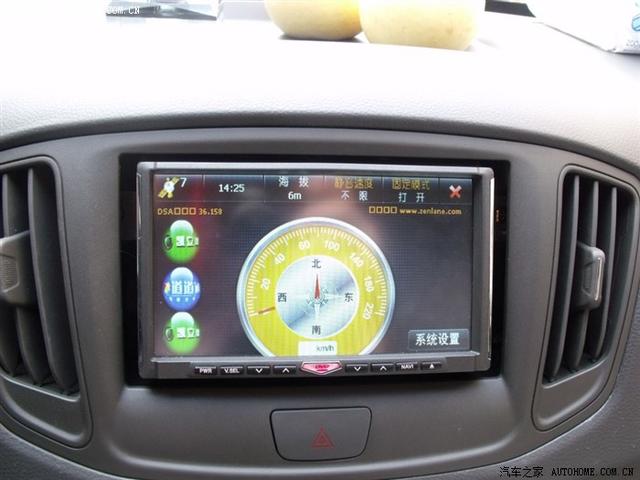

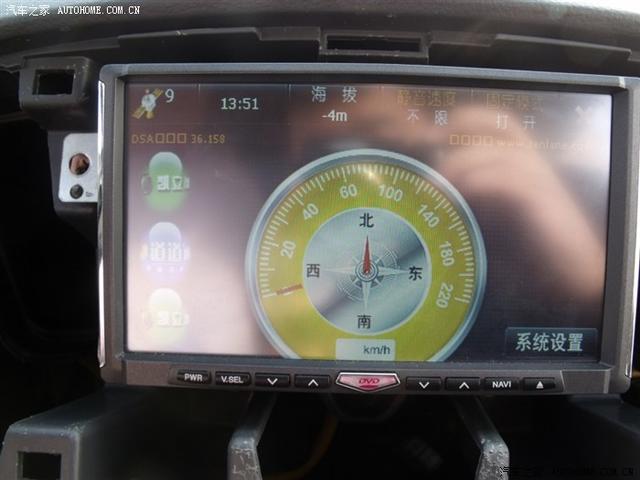

接收到9顆衛星信號 8G卡裝了2個凱立德 1個道道通

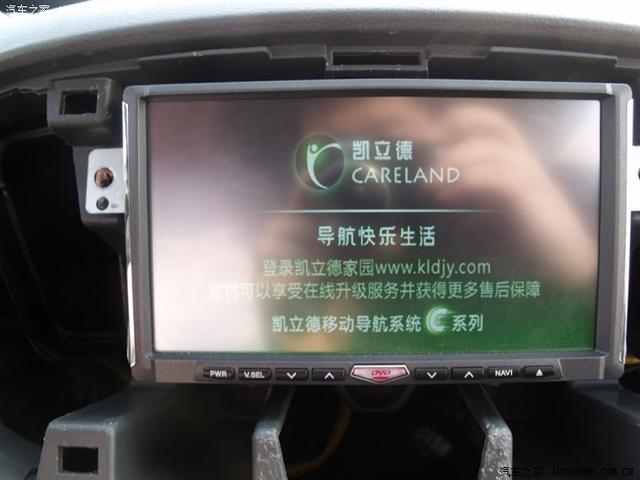

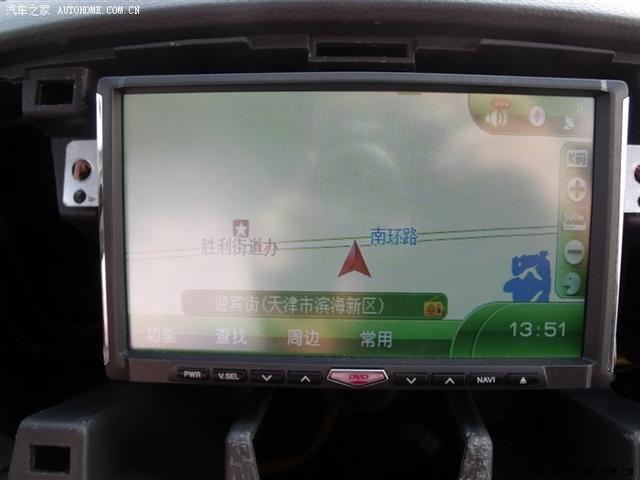

凱立德

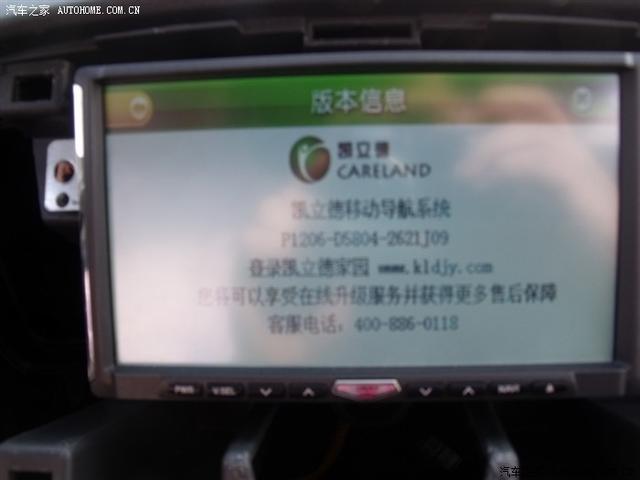

2011秋最新的J09        照相技術太差


接收到9顆衛星信號

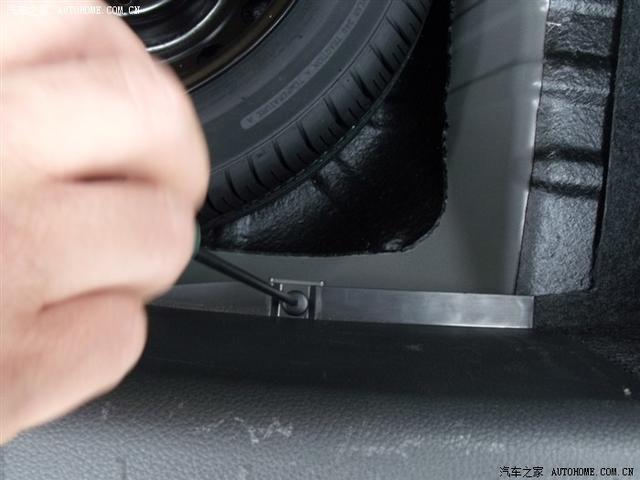

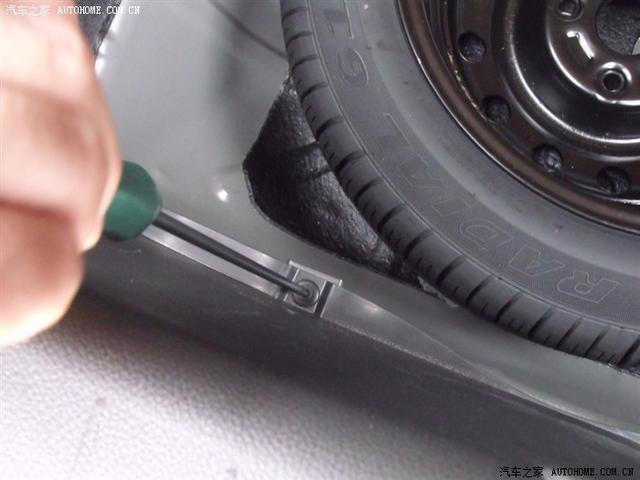

前面差不多了 開始安裝倒車攝像頭  先拆后備箱的熟料蓋

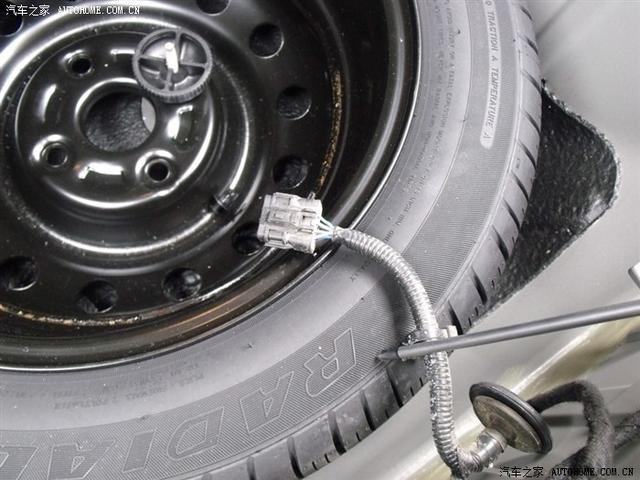

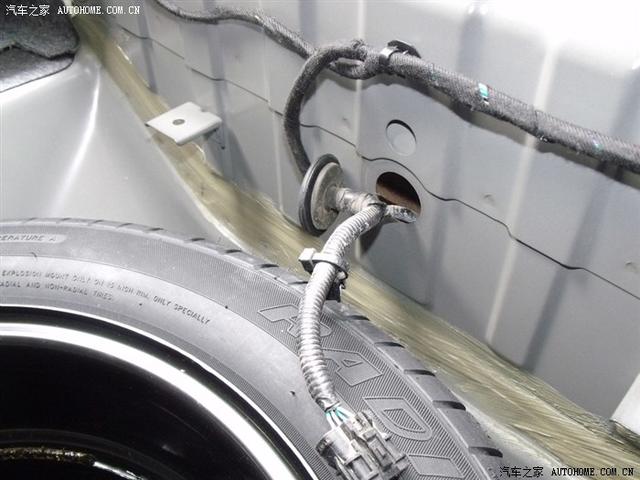

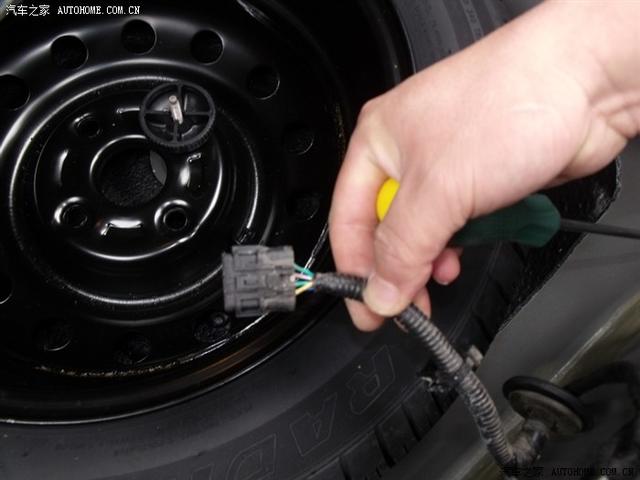

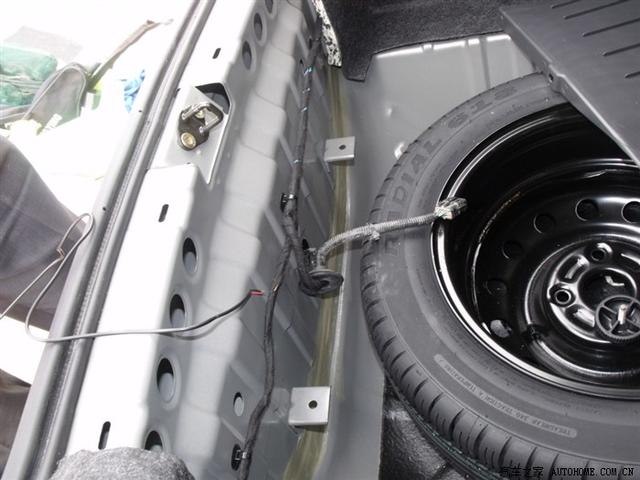

拆下塑料蓋以后可以看到后保險杠線束，需要到下面把連接倒車?yán)走_(dá)探頭的插頭先拔開然后把線束接頭拿上來

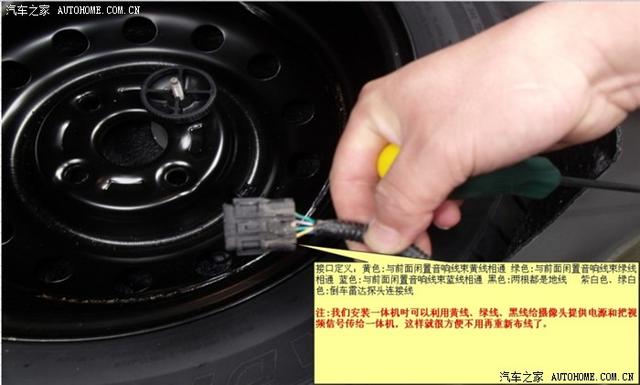

后線束接口定義

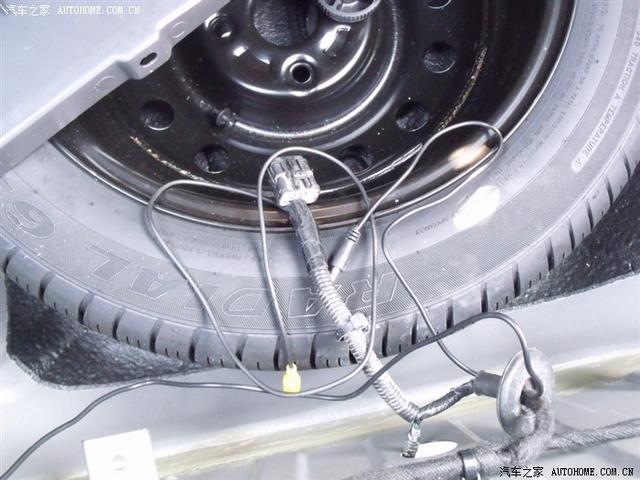

       開始接線 用黃色作為攝像頭視頻輸出線，綠色作為攝像頭供電線（需要把前面閑置的那個線束的上面從左向右數第八根綠紫色線相連） 黑色為地線

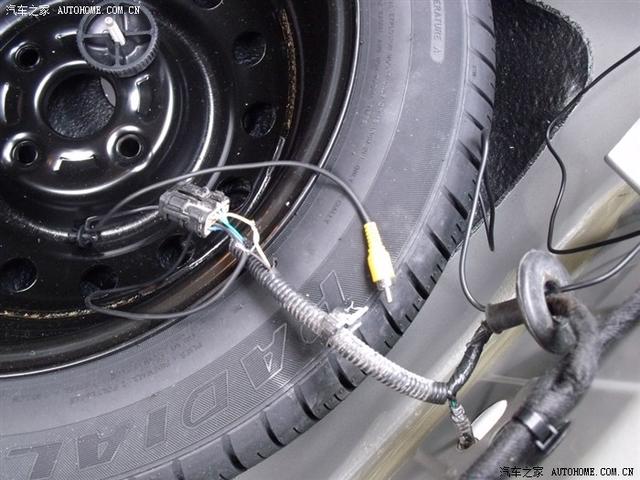

接好線 把接頭包好


打孔省略 讓一個修車的哥們打的孔 沒有照相

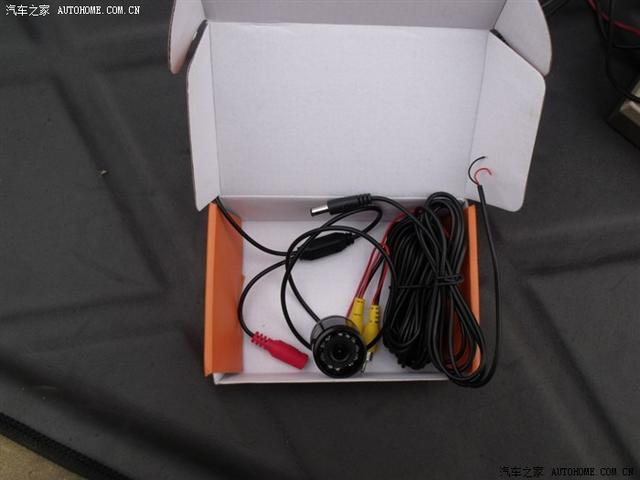

網購的28MM攝像頭

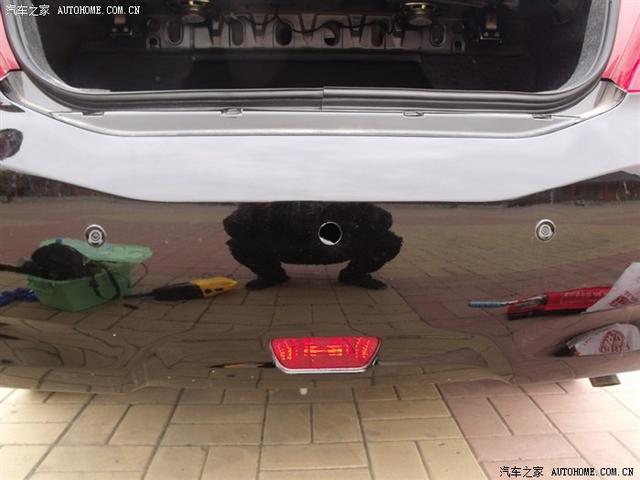

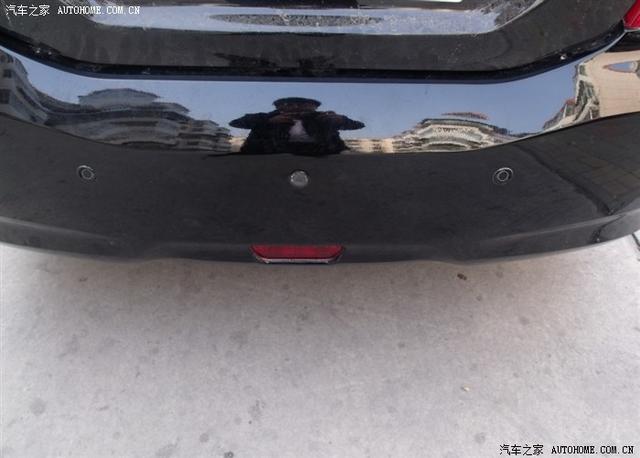

安裝后

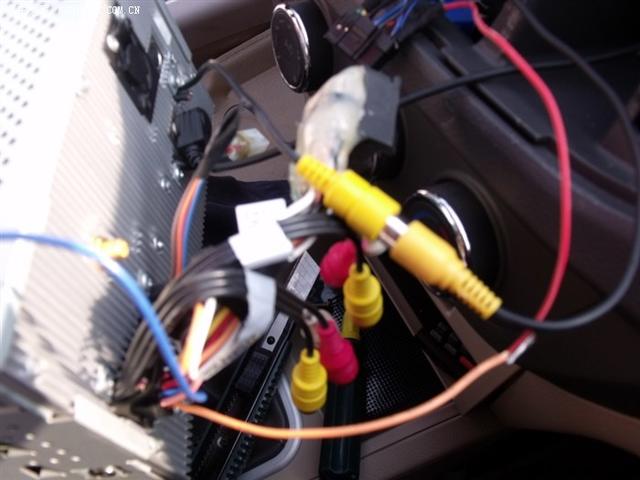

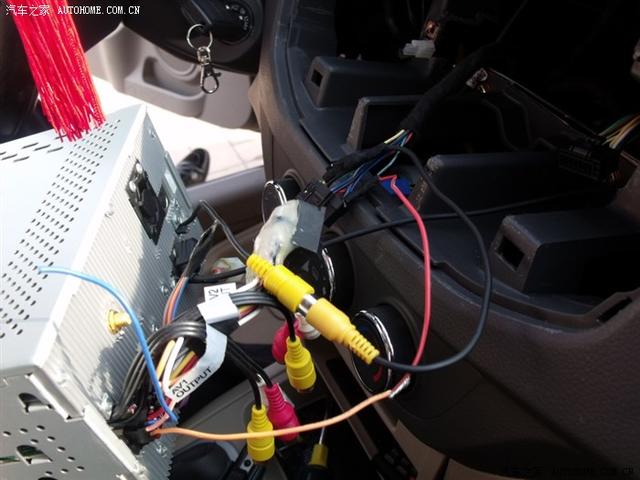

        前面連接視頻 和倒車信號線測試效果 , 黃線為視頻輸入線 ，單根紅線為倒車信號線倒車時有12V輸出，給攝像頭供電同時給一體機提供倒車信號

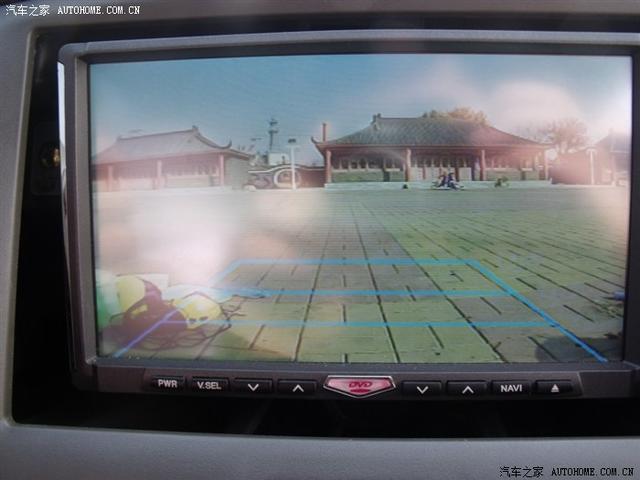

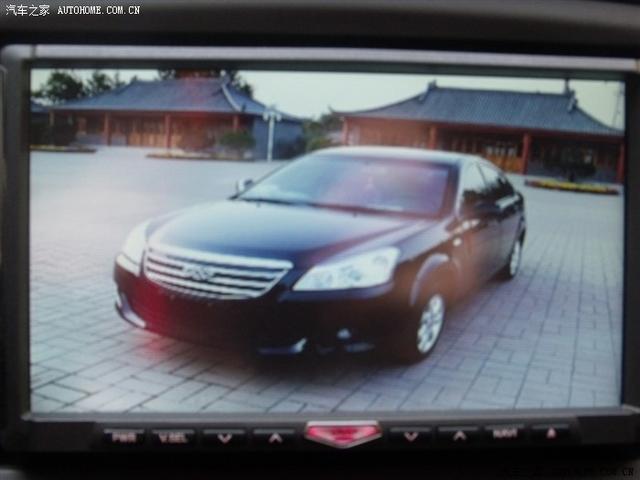

掛倒檔圖像正常很清晰

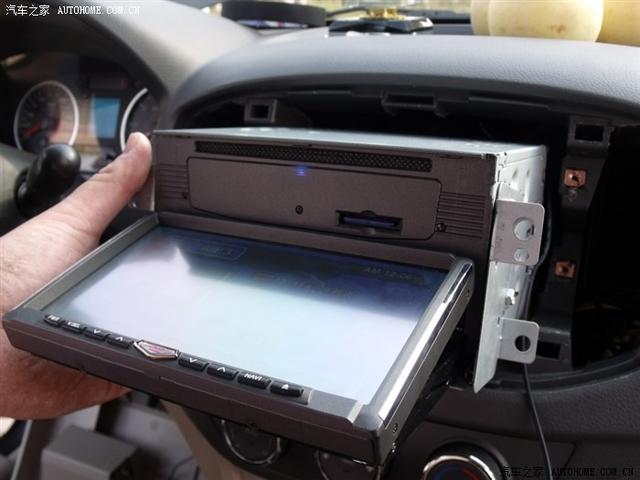

       好了安裝快要結束 , 最后把一體機固定裝回塑料框，大家看了有些不協調，是的我裝的是標準的2DIN機器外邊需要配一個外框但是現在沒有找到合適的，就讓專門做設計和數控銑的朋友幫忙做了一個，最近幾天能做出來，等做出來噴完漆再安裝。

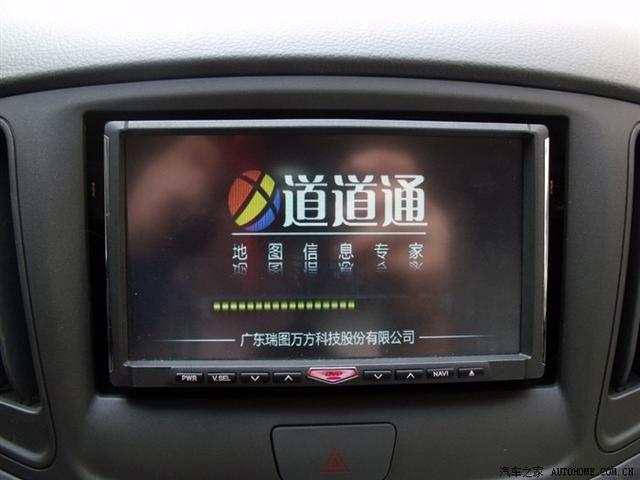

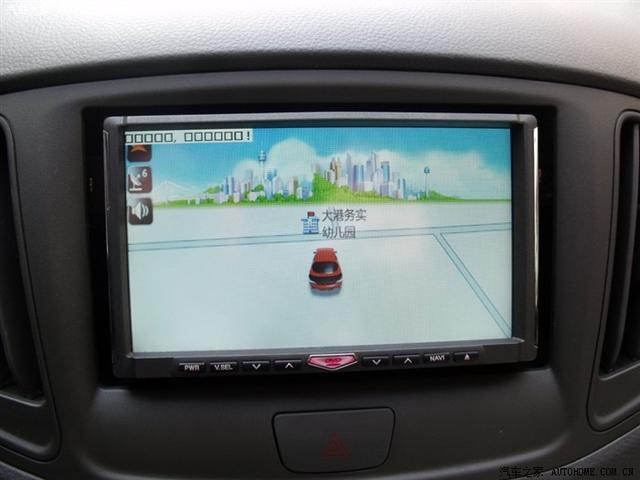

道道通

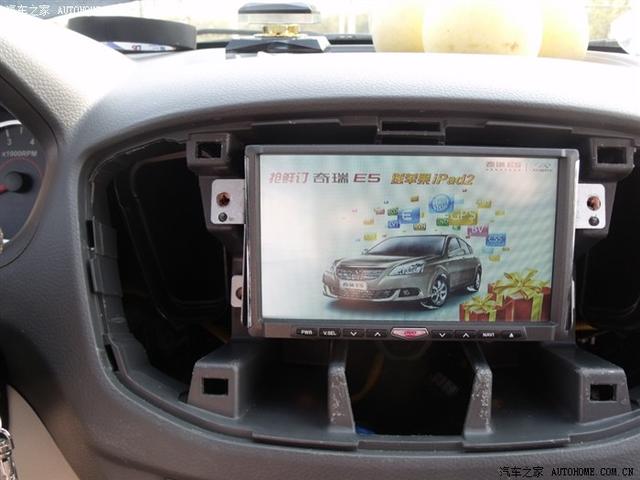

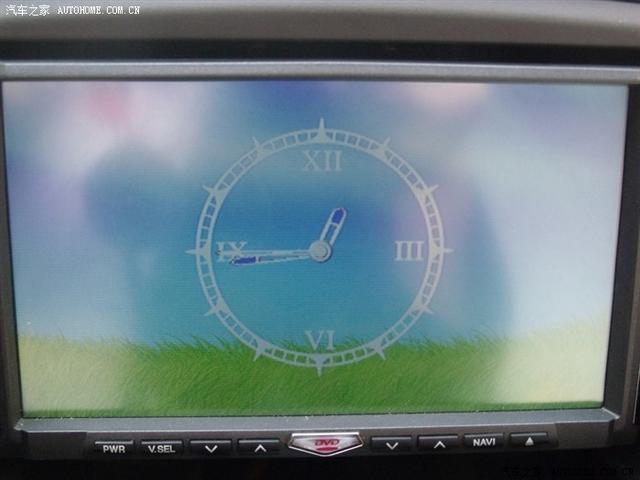

POWER OFF以后畫面

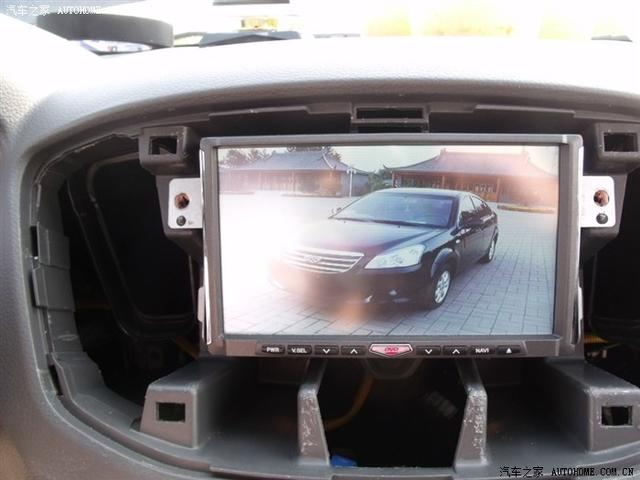

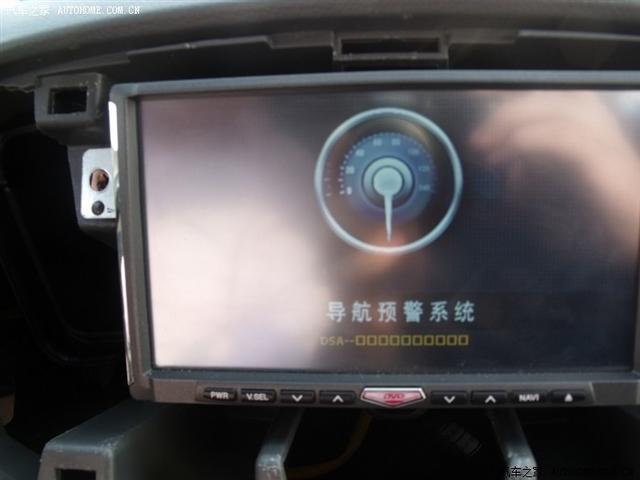

開機畫面

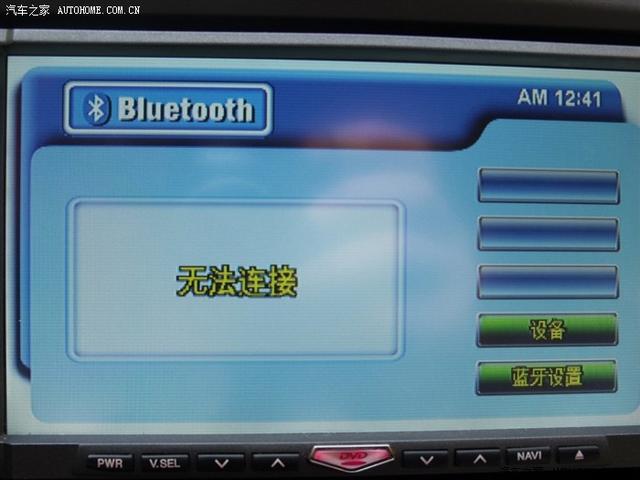

藍牙模式

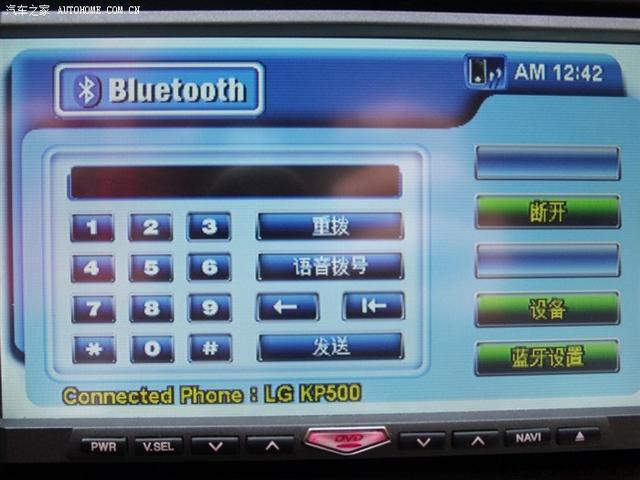

藍牙已連接

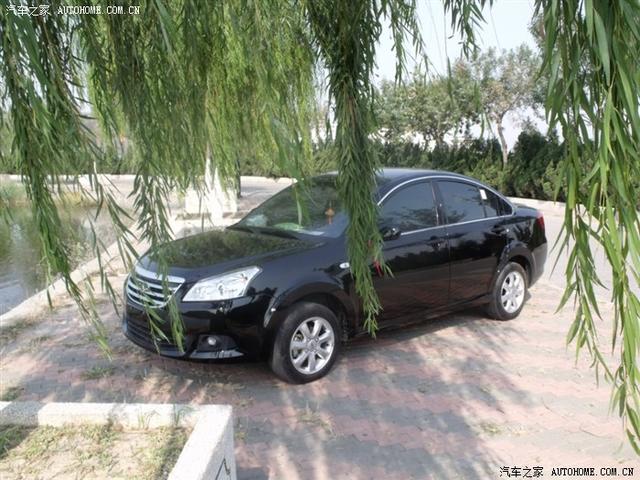

漂亮的小五








安裝結束?。≈x謝大家欣賞！希望會對以后安裝一體機的朋友有所幫助。
