本次改裝個人認為是目前最經濟、最實用的、難度也不高的改裝作業，推薦大家安裝。閑話少敘，言歸正傳，先列下材料清單，秀下成本：

1. 4.3寸超薄后視鏡顯示器 165元

   屏幕尺寸: 4.3寸高清超薄數字液晶顯示器，分辨率:640×480
     輸入配置: 兩路視頻輸入一路接倒車攝像頭，一路接DVD，
      V1,V2無信號輸入屏幕為黑屏，后視鏡呈現普通車內后視鏡狀態。
      V2有信號輸入時，自動開機，并顯示切換V2信號圖像。（倒車優先功能）

2. 136芯片CCD 前視左右側視倒車后視攝像頭 100元 （170度倒掛垂直）
3. 136芯片CCD 18.5打孔卡式倒車攝像頭 100元 （CCD高清夜視 ）
4. 實心型帶緩沖膠墊內飾門板音響拆卸隔音密封改裝內飾卡扣卡子 40*0.15=6元

共計：371元

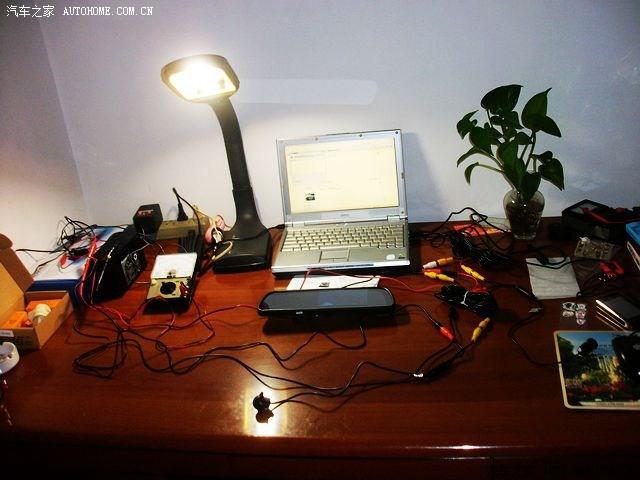

1.材料備齊第一步，先測試，免得裝車后拆卸麻煩。



2.先裝側視，就當練練手。

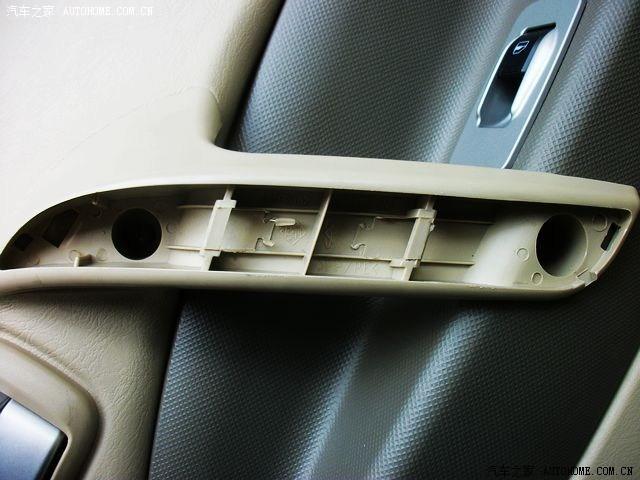

拆掉三角護板后，接著拆門板。

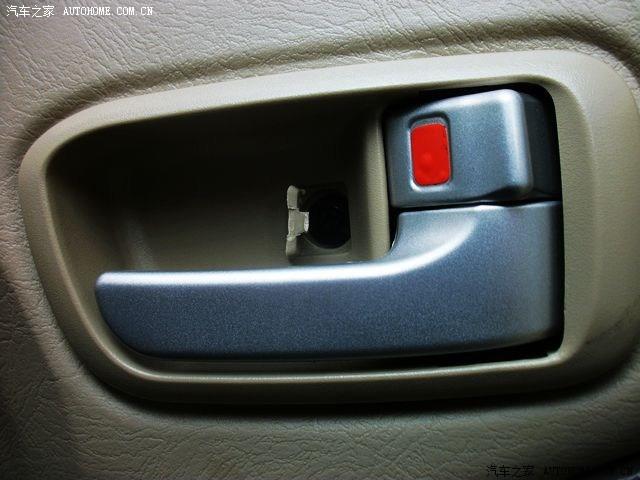

右門一共三顆螺絲。

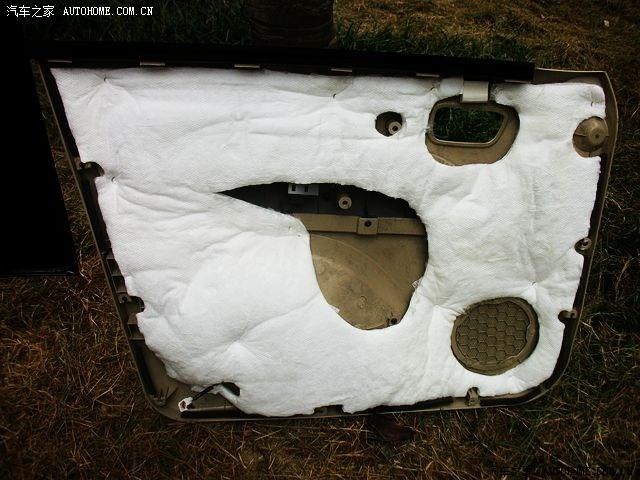

拆下的門板。

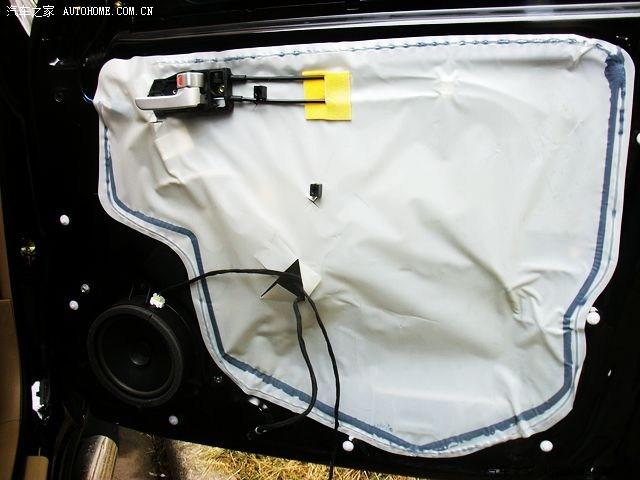

拆下門板后的車門

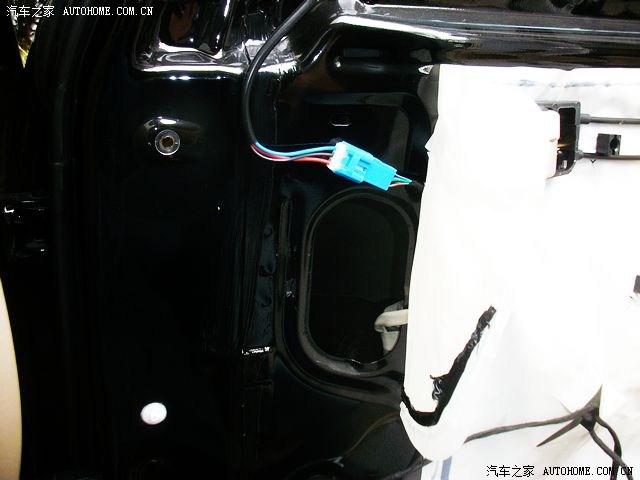

掀起隔水膜，露出電調后視鏡的插頭

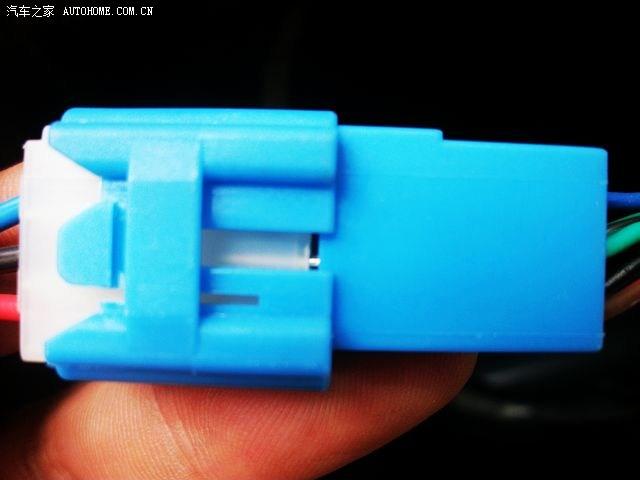

插頭特寫

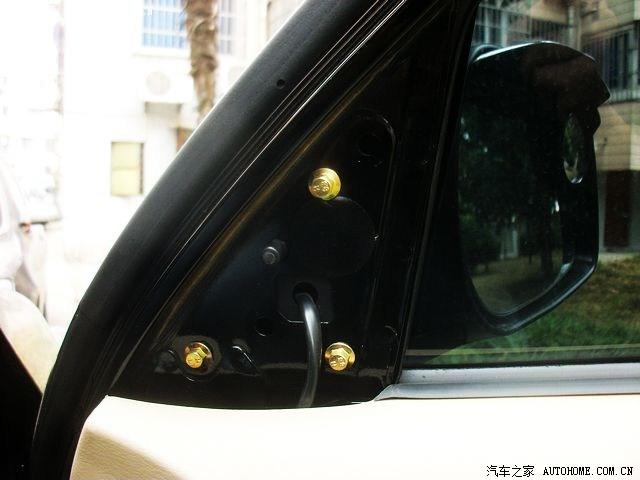

       拔掉插頭，擰下后視鏡的三個螺絲，后視鏡就可以拿回家了。 第一步的拆解工作完成。接下來開始第二步拆解，拆前排閱讀燈。

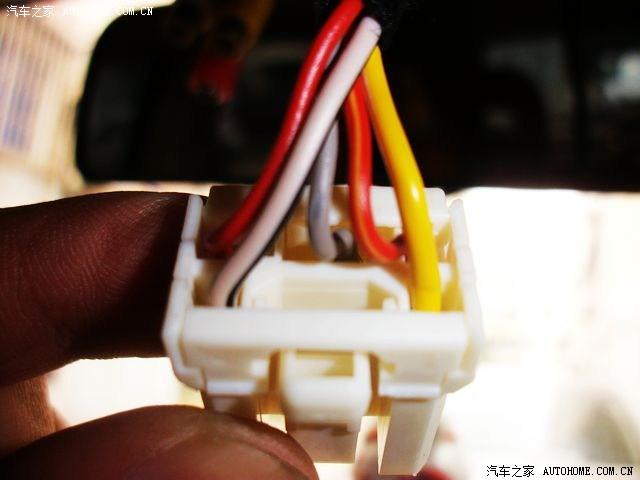

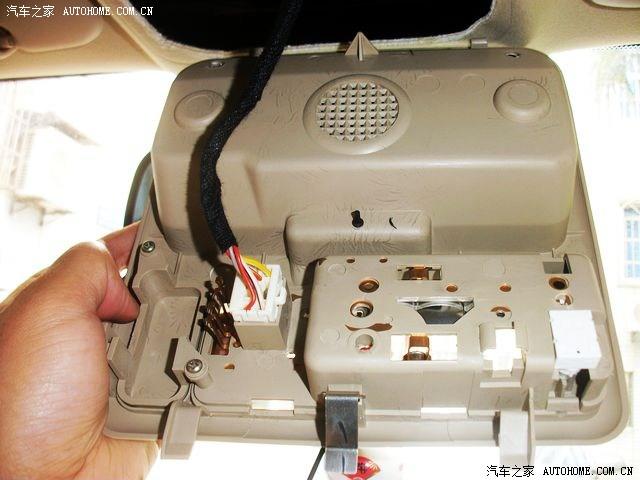

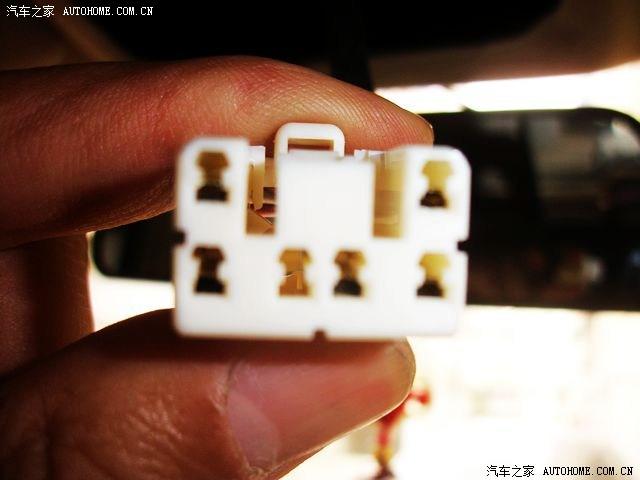

閱讀燈很好拆，擰下三顆螺絲，拔下插頭，閱讀燈眼鏡盒也可以拿回家了。 下面看看插頭的特寫：

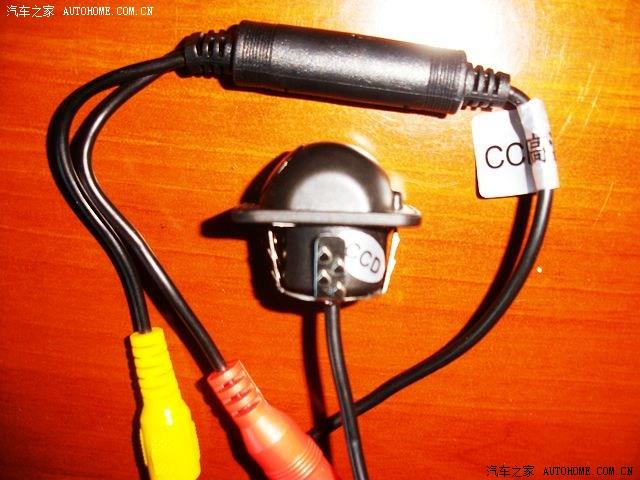

       接下來，把拆下來的東西都裝到車內，鎖好車門，拿上拆下的右后視鏡和閱讀燈回家吧。 后面最核心的改造，我們可以坐在家里的沙發上，悠閑的進行了。下面是安裝側前視攝像頭，這就是待安裝的攝像頭，



側視攝像頭一定要買這種，裝好后非常美觀，絕對原裝效果。 先用攝像頭帶的打孔器，在右后視鏡底下開孔。

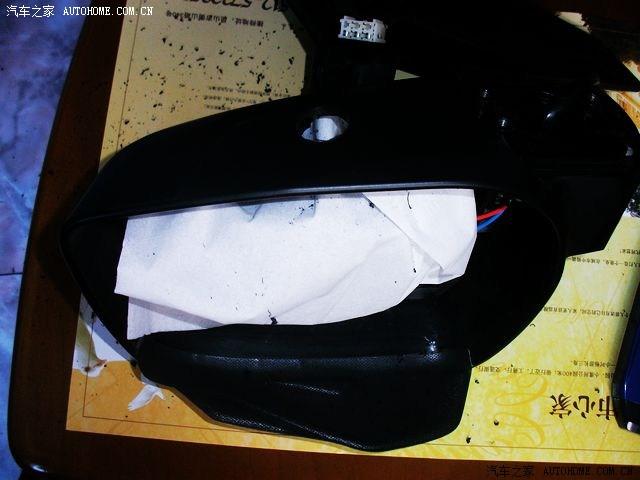

開孔位置要注意不要讓攝像頭影響鏡片的轉動。開孔前，先在里面墊張衛生紙，免得鉆下的塑料落入后視鏡內部。

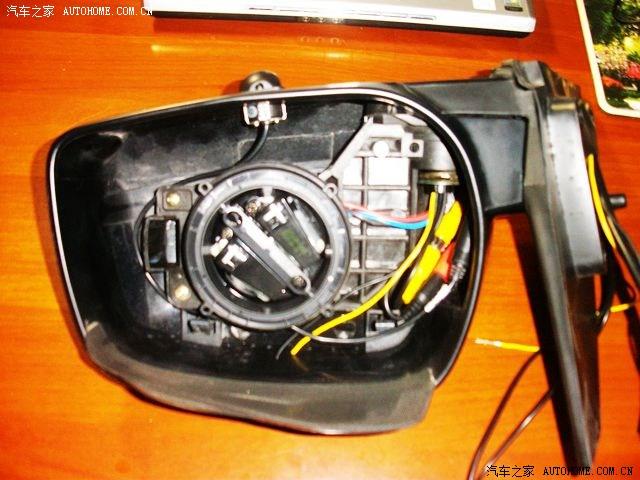

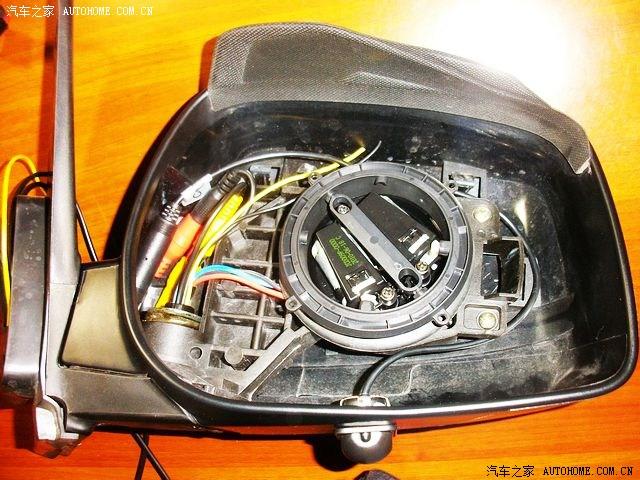

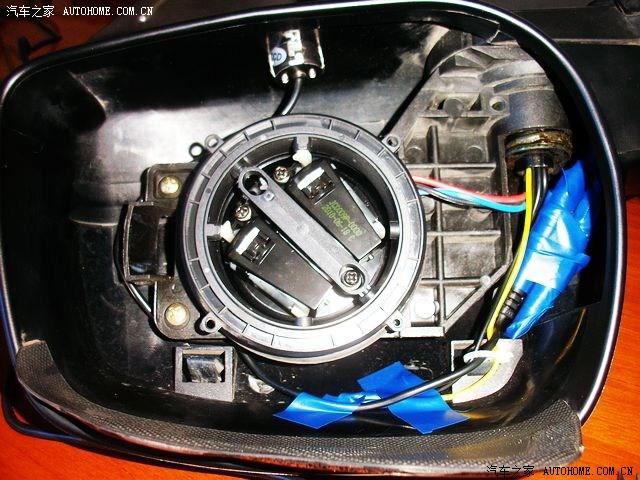

插入攝像頭，并且把線照圖理好。


       仔細看上圖，我多穿了兩根線，圖上一根黃線和一根黑線是預留未來加裝電加熱后視鏡的線路，這樣以后要想加裝電加熱后視鏡，就不用再一次拆門板了。直接換鏡片即可。


用膠帶吧所有的插頭都纏好，做好防水，這個位置，系車的時候可是會進水的。

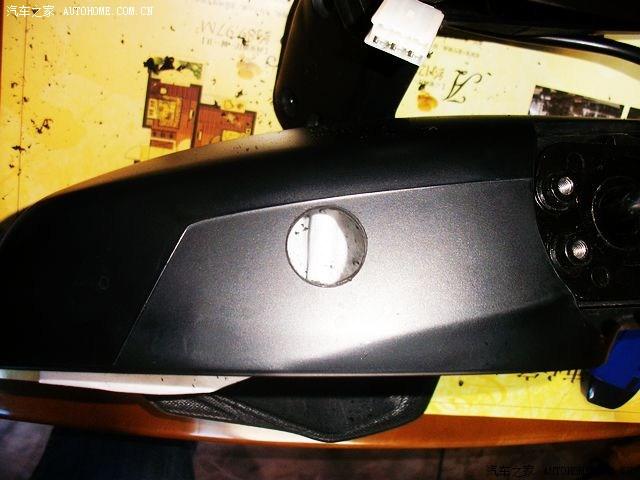

       后視鏡的改造到此完工。接下來改造閱讀燈總成。 先拆下閱讀燈上天窗開關的蓋板（我車車沒天窗，此處是一蓋板，正好可用來改造），用美工刀開兩個方孔，嵌入兩個船型開關。

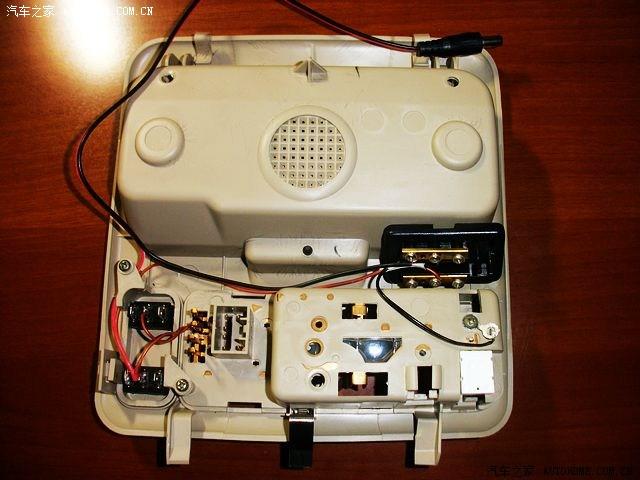

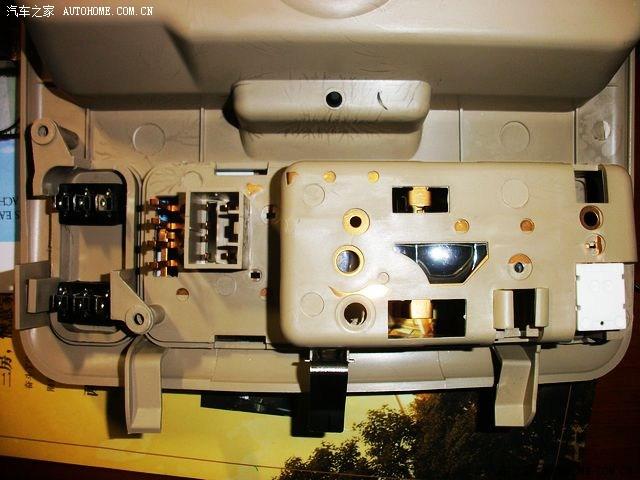

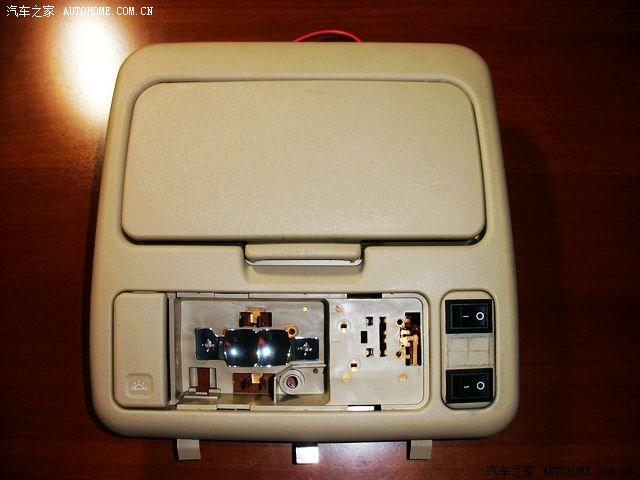

       這個位置其實仔細點夠裝三個開關的，我裝了兩個，一個給側視攝像頭用，一個預留給行車記錄儀取電用。 翻過來看看裝好后的效果。



接下來就是連線了，照圖連接好所有的線路，這個是從ACC取電的,關了鑰匙會自動斷電的。


       手頭沒有接線端子，剛好翻到一個電話線的接線盒，放倒上圖的位置倒剛剛好。 至此，閱讀燈的改造也完成了，接下來就可以裝車了。

       在此說明下為啥要用那個電話接線盒，裝車時在車上不方便焊接，而且一旦焊接，將來需要檢修時拆裝就麻煩了，所以裝了這個接線盒，裝車時只要擰螺絲就好。未來側視攝像頭是要從這里取電的，上圖中左邊的那個插頭是為后視鏡顯示器供電的。后視鏡顯示器不通過開關，直接連到ACC上，這樣一擰鑰匙，后視鏡就可以上電。主要是為可視倒車做準備的，


       接下來就是裝車了，過程就是剛才拆車的逆向操作。先把后視鏡裝回去，攝像頭的信號線和電源線從門板內穿入車里。其中比較艱苦是穿過右前門原車的穿線管。

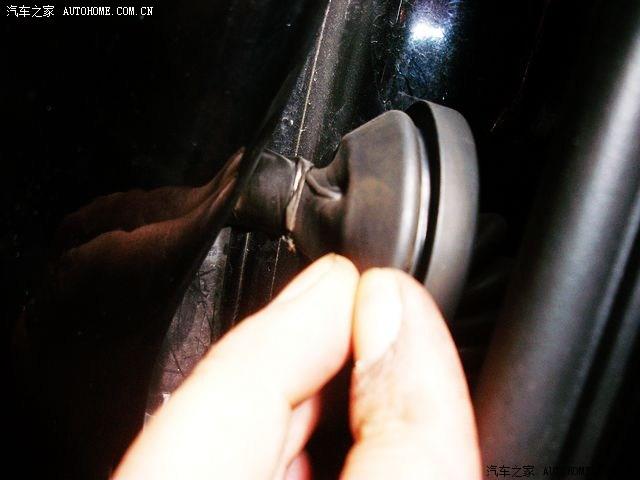

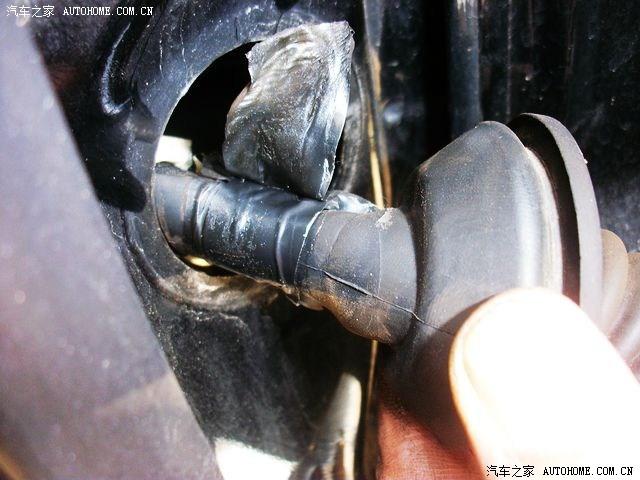

這個穿線管里面是用膠帶纏住的，穿線前需要先把膠帶松開后才能穿入。

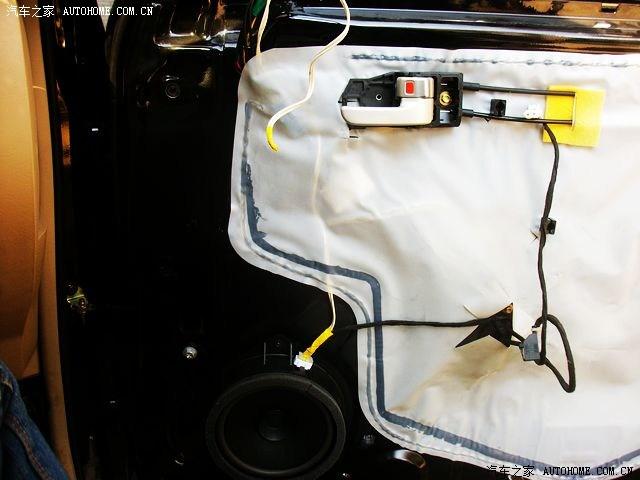

我是順帶從前門喇叭上并接一根線上來，以便以后想裝高音喇叭，就不用再拆門板了。

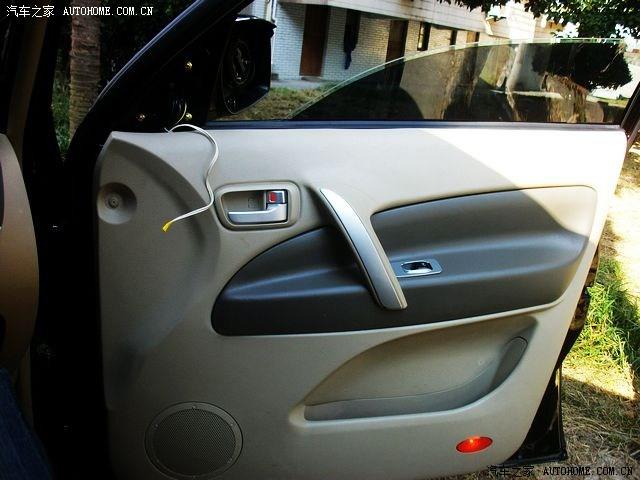

換上新的卡扣，裝回門板

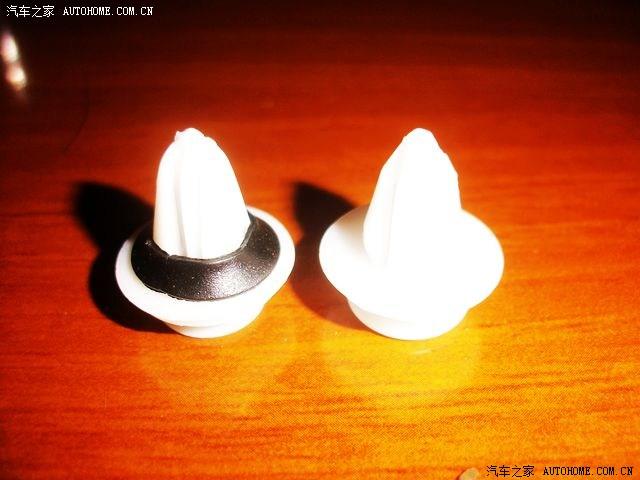

我新買的卡扣和原車卡扣的對比照片。左邊帶黑橡膠墊的是新買的，右邊原車的。


       側視的電源線和信號線一起從車右側A柱裝飾板中穿到頂棚，從頂棚前面走到閱讀燈。電源線連接到前面裝的電話接線盒中。信號線插入倒車后視鏡的V1輸入端。

       接下來裝后視攝像頭的部分我就省略了，壇子里作業很多，走線參照其他TX的作業吧。無非就是后視攝像頭的取電從右后倒車燈處取電，這樣一掛倒檔，自動顯示倒車圖像。再提醒一點就是千萬別拆后門板，后門板很脆，容易拆壞。再說裝攝像頭也完全用不著拆后門板。打開后門的檢查口，拔出后門和車體鏈接的膠管，用根鐵絲很容易就能完成穿線。還有就是很多TX在問的，攝像頭是選打孔的好還是小蝴蝶的好，還是牌照燈的好。我的答案還是選擇打孔的吧。最美觀，原車效果，

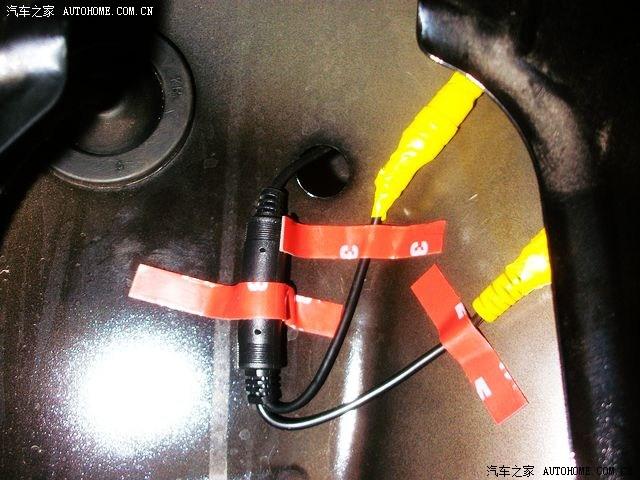

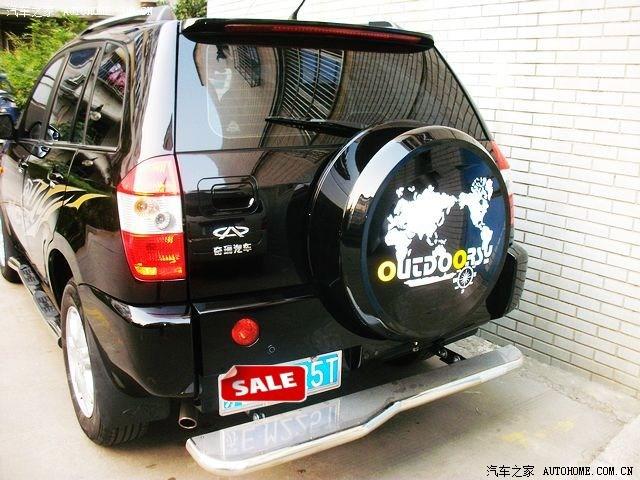

       我是安裝在原車倒車雷達旁邊的，效果很好，就像原車自帶的。 幾種安裝難度都差不多，因為不管你按哪一種，最終都要從以下這個孔里穿入后門板。這似乎是唯一可以穿入后門板的位置。（打開后門維修孔，就能看到了）




倒車信號線同樣通過右側A柱穿入頂燈，插在倒車鏡顯示器的V2輸入端。 全部裝完后看看效果吧。


上面這張照片主要告訴大家為何要選擇4.3寸的后視鏡顯示器，其中緣由你看出來了嗎？呵呵。

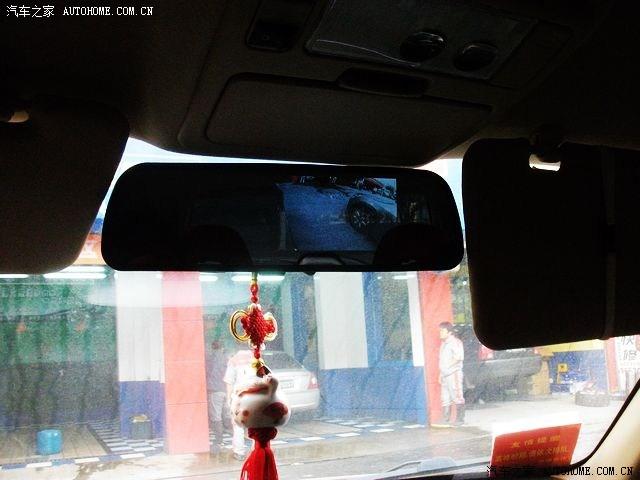

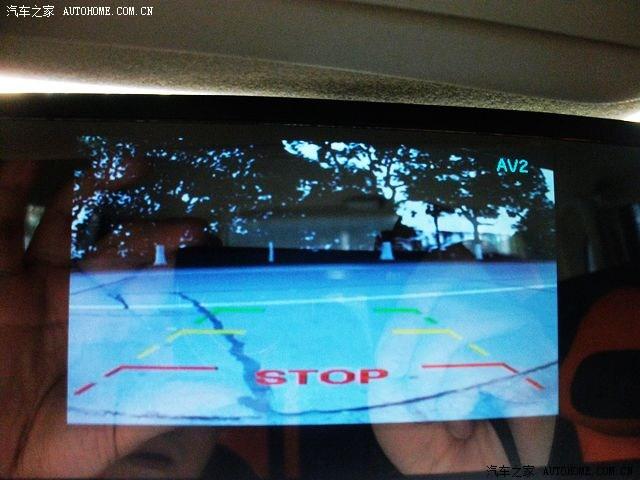

上面照片是倒車的現實效果，不用任何操作，掛入倒檔，直接就在后視鏡上顯示倒車影像。

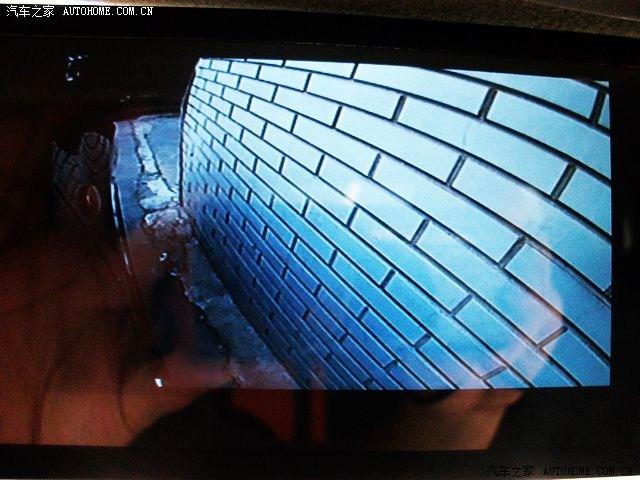

以上是右前視攝像頭的顯示效果，

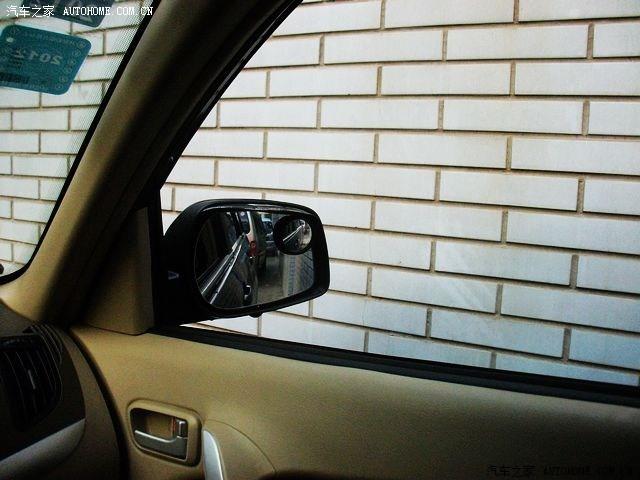

上面是用來作對比的，從側窗看到的效果。后視鏡下面那個小突起就是裝好的側視攝像頭，不注意，還真不容易發現吧？
