一轉眼又入冬了，夜晚降臨的速度越來越快了，晚上開尾箱拿東西總是總是遺落一些小件物品，在老衲的師太抱怨聲中，解決尾箱照明問題是當務之急啊~~~~~~~~         開工之前首先要確定思路，1、開門/燈亮，關門/熄燈，這是基本要求。2、燈要左右各安裝一個，以提高照明效果。3、實用的同時也要兼顧美觀。4、以最低的費用打造最好的質量！


開工！

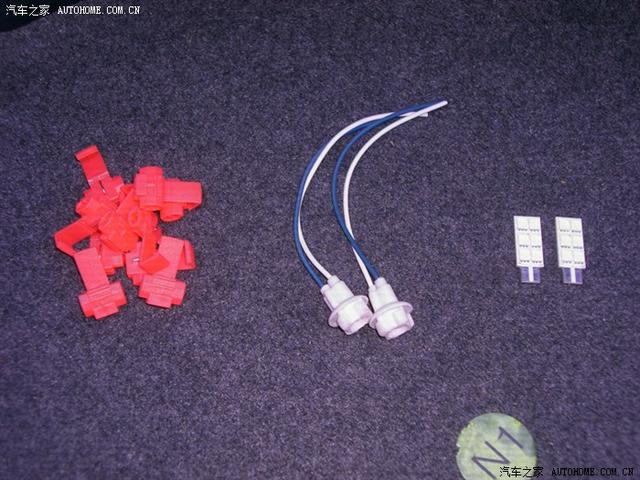

材料：免破線卡子若干       T10插泡燈座2個
      T10單面LED貼片燈2個（我覺得這種單面燈用在尾箱里照明效果要好于圓形燈）

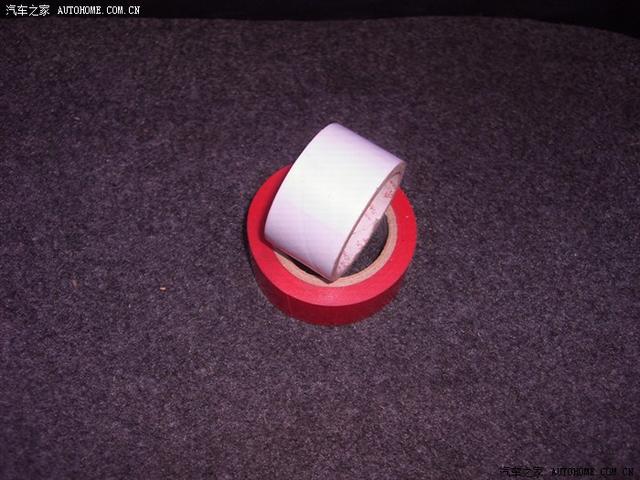

      電工膠布2個（最好有兩個顏色的）

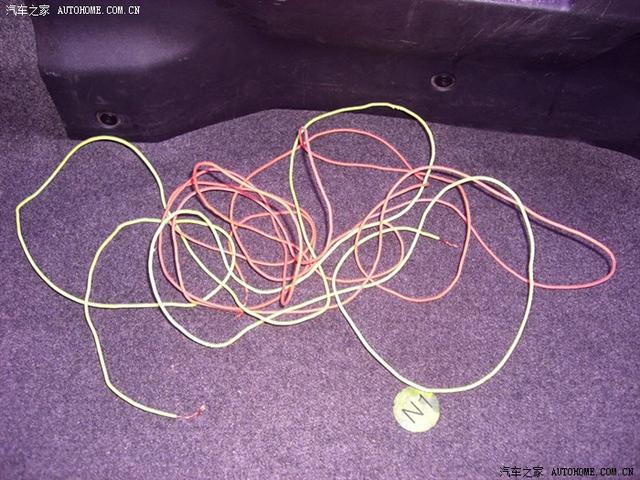

      電線（需視走線情況米數無法精確測量）

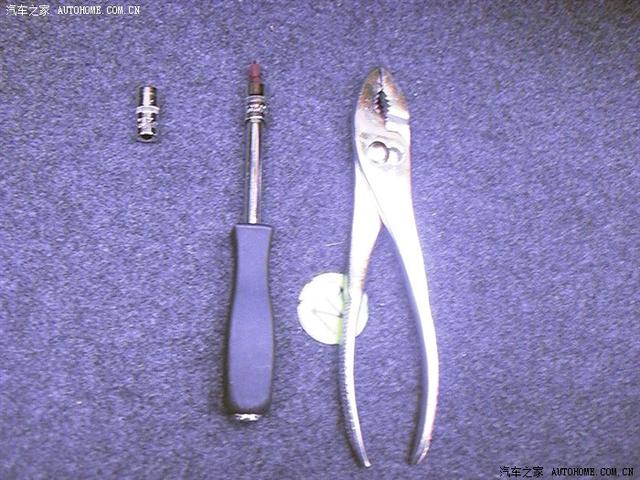

工具：老虎鉗       十字螺絲刀
      8mm套管扳子

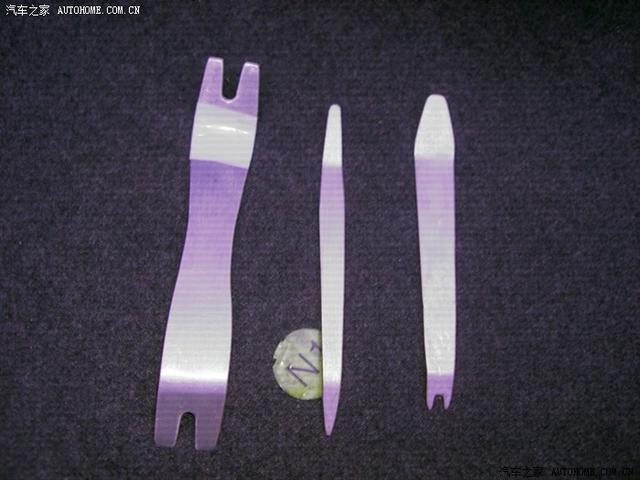

     卡扣起子一套（汽配城有售，我是自制的）

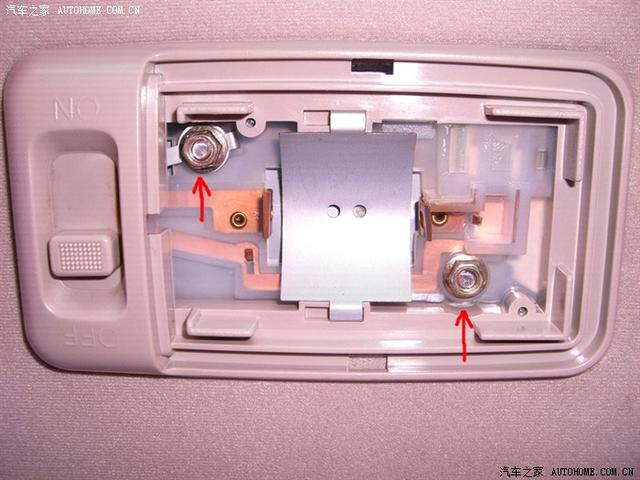

首先要從車內閱讀燈接取尾箱照明的正極電，如下圖，取下燈罩后按箭頭標示用8mm套管扳手取下兩個螺母。






按下箭頭所指處的卡扣，取下插座（破卡片機真的該淘汰了，這像素簡直慘不忍睹）

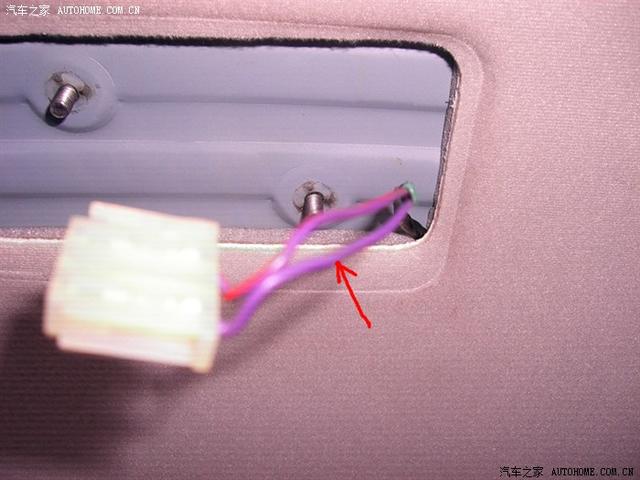

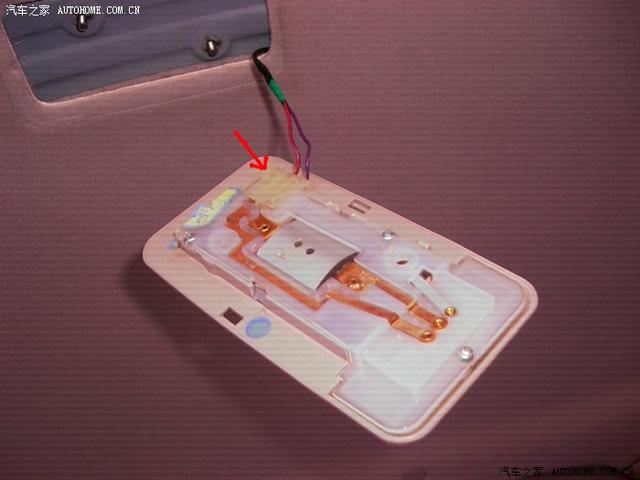

箭頭所指的紫色線就是我們要接取的正極電

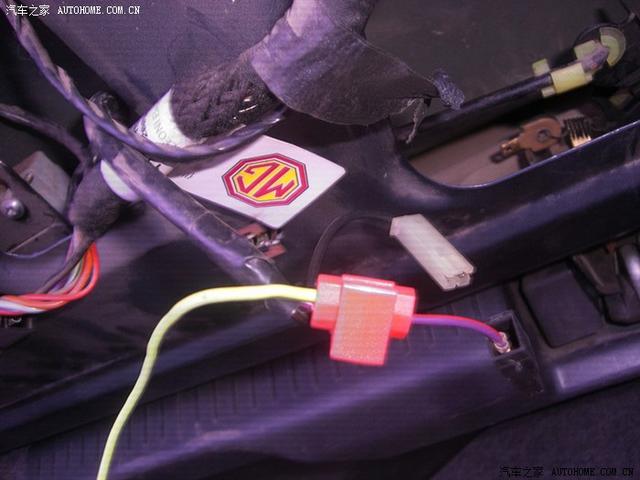

車內閱讀燈位置無法使用免破線卡子，接頭太大，只能用破線的方式連接，然后膠布伺候！ 接下來就是取尾箱的搭鐵線了

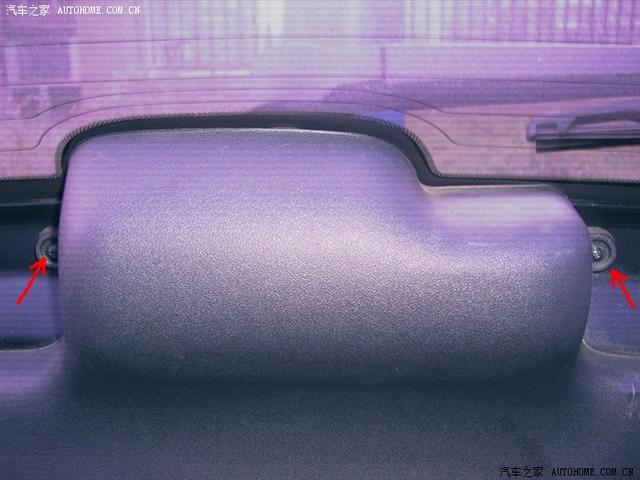

卸下箭頭標示的兩顆螺絲，用卡扣起子翹起扣板四邊的卡扣，再用力一拉就能拆下扣板

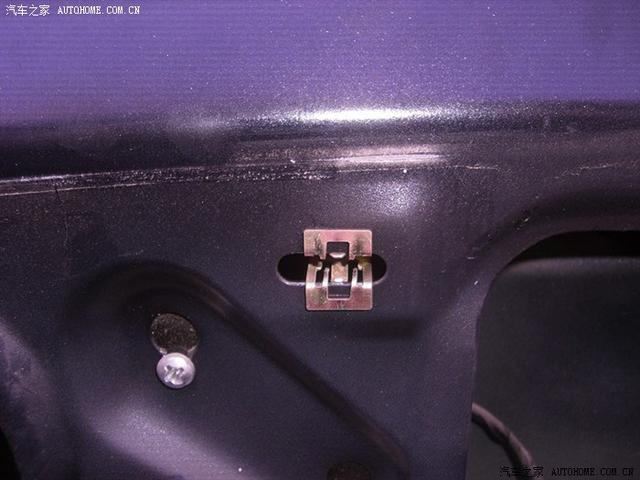

來個卡扣的特寫。。。

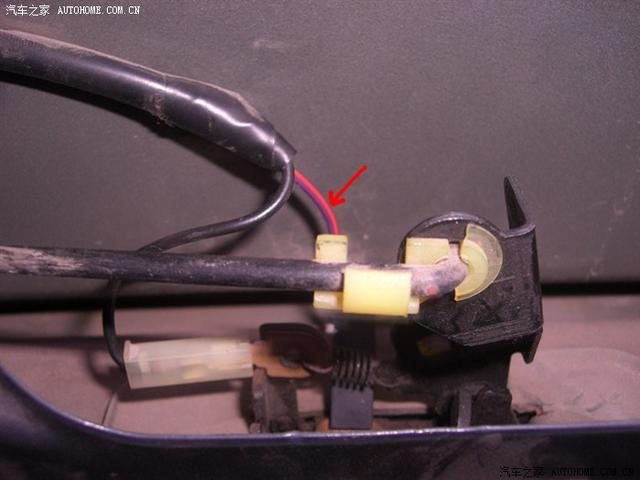

箭頭所指的就是尾箱開關的搭鐵線

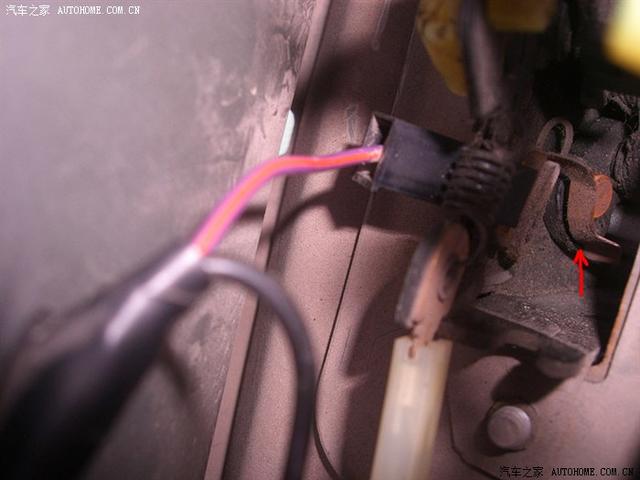

箭頭所指的銅片和觸電就是用來接通和斷開搭鐵線的，儀表上的尾箱開啟指示燈也是由它來控制的


接取搭鐵線

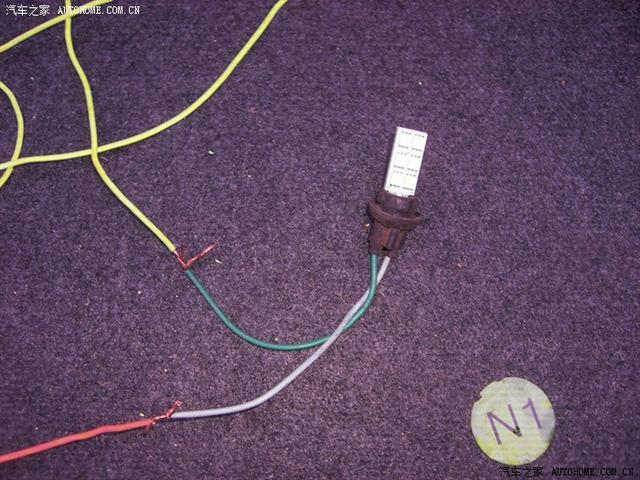

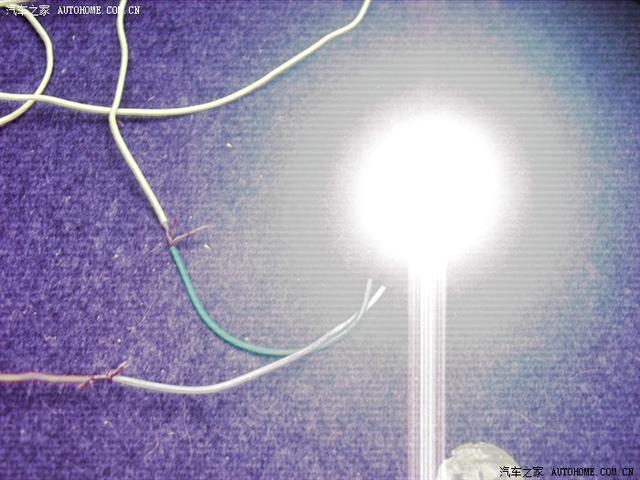

接好線路之后要接上燈座測試一下


晃眼啊~~~~~

接下來就要研究走線的位置了

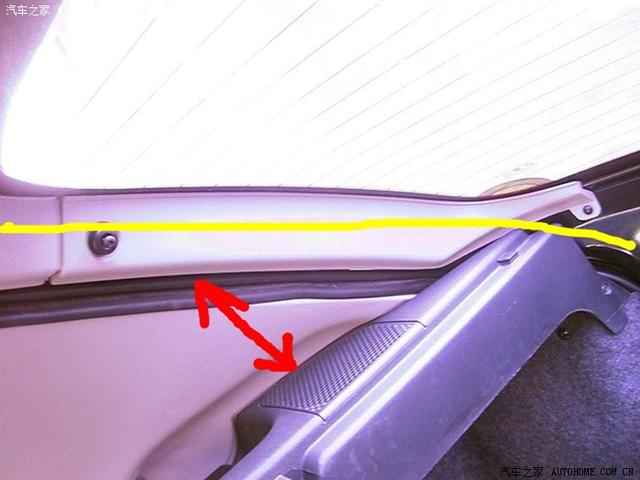

拆下尾門邊裝飾板和后喇叭面板，C柱裝飾板撥開個縫隙即可，將搭鐵線由下至上沿門邊內側穿入

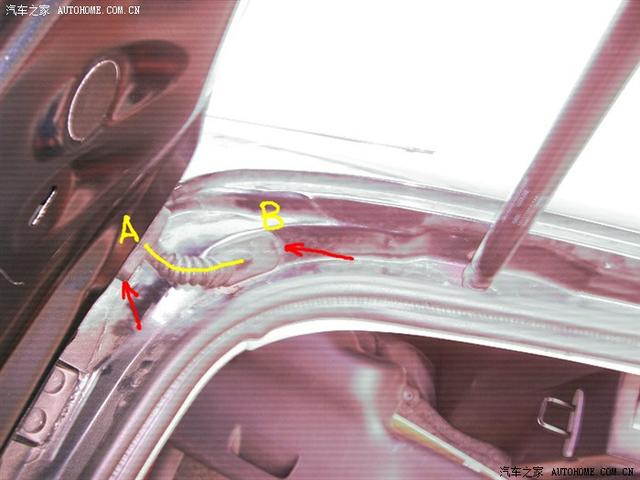

       拔開箭頭標示的膠套，將搭鐵線由A點穿出，想盡一切辦法經線套穿入B點至車內，穿線之前需要用膠布將線包裹一下，以保護線束，也能避免走線時拉傷線皮，正極線我用的紅色膠布，搭鐵線用白色，方便以后區分。

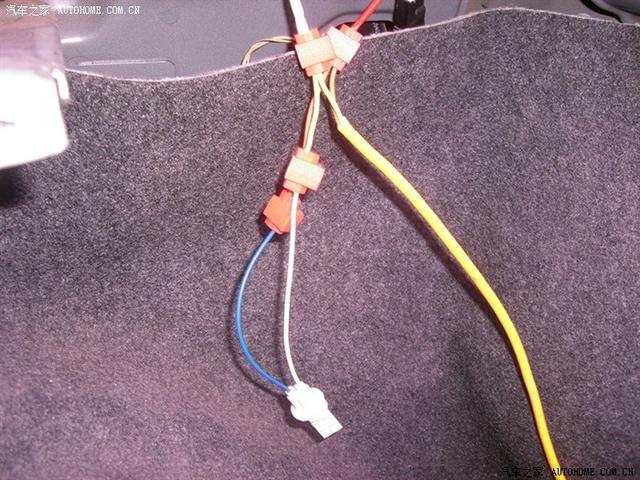

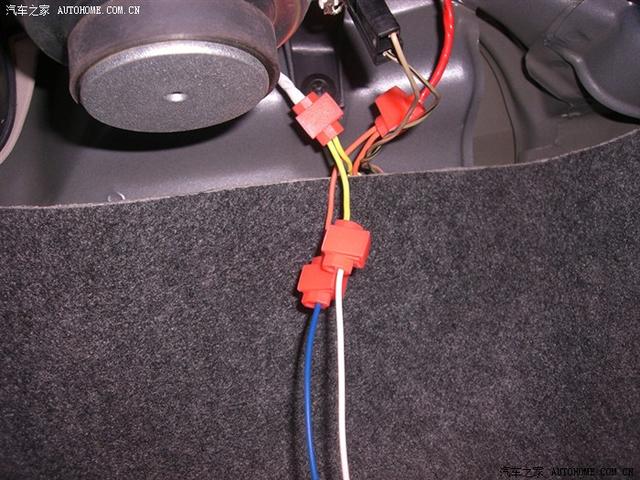

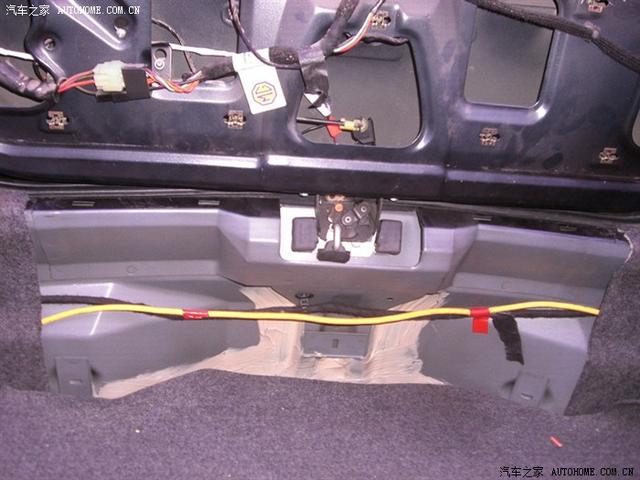

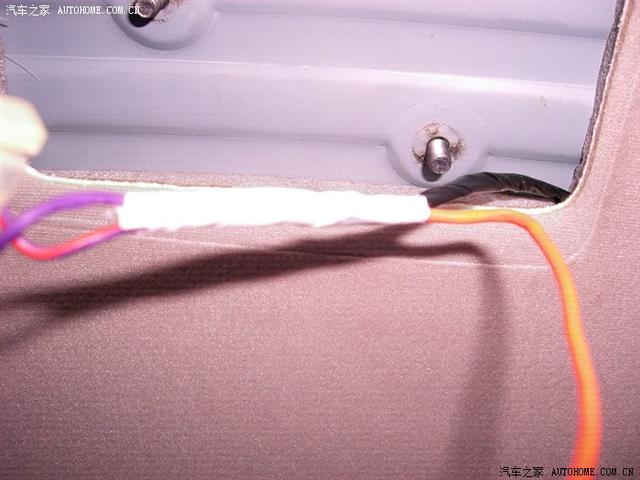

接上插泡燈座，另外再接出一組線到另一側







另一側的走線位置，接上燈座，復原所有裝飾板，在隱蔽的位置固定好燈座，插上燈泡就可以收工了

       由于趕著要接師太下班，還要去醫院看病號，后面施工的圖片沒有拍先來，經過測試完全達到預期的效果，晚上打開尾箱燈光效果師太表示非常滿意，破卡片機也沒帶，手機也拍不出效果，改天再上圖。
最后總結一下費用：
    免破線卡子：0.5元×7
    插泡燈座：3.5元×2
    T10 LED單面燈泡：13.8×2
    電工膠布：2元×1 （另一個是以前裝修剩下的，成本可以不計）
    電線：搜刮來的護套線，沒有成本
總計40.1元
