我的路寶用了幾年，發現路寶的一處不足，就是倒車鏡視野范圍太小，又不能電動調節，每次都是下車調節，很不方便。早就有了改裝電動倒車鏡的想法，可是一直買不到倒車鏡配件，路寶原車高配都沒有電動倒車鏡，所以這幾年一直都這樣使用著，但是一直都沒有放棄尋找。 功夫不負有心人，終于看到了希望，最近發現了網上有賣倒車鏡馬達，同時也搜索到了倒車鏡開關，欣喜若狂！下單，付款，焦急等貨中。。。。。。貨到，那個激動啊！感謝萬能的淘寶，地址就不發了，以免有廣告的嫌疑。直接買了4個，2個留住備用

這就是倒車鏡馬達模塊組件  （15元1個 4個60元，運費15）



倒車鏡開關  （75元1個，這個有點貴，運費15）



馬上動手改裝，先改開關。

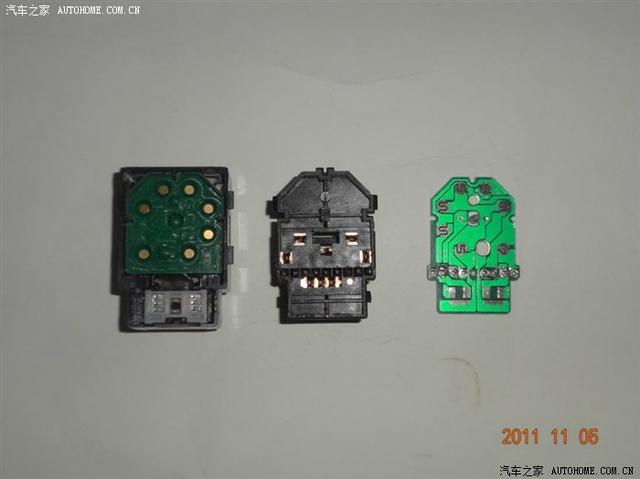

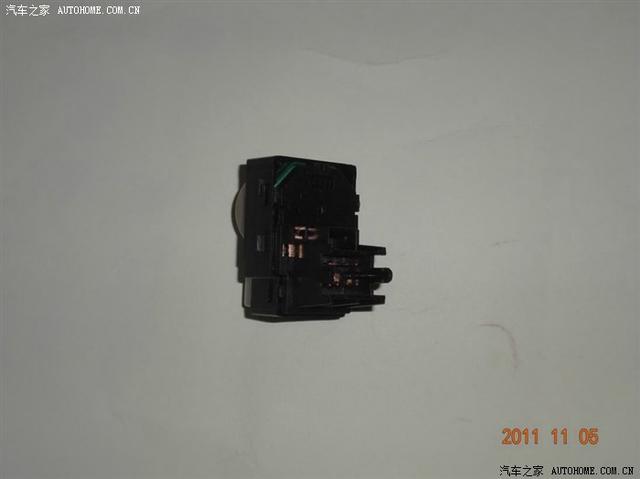

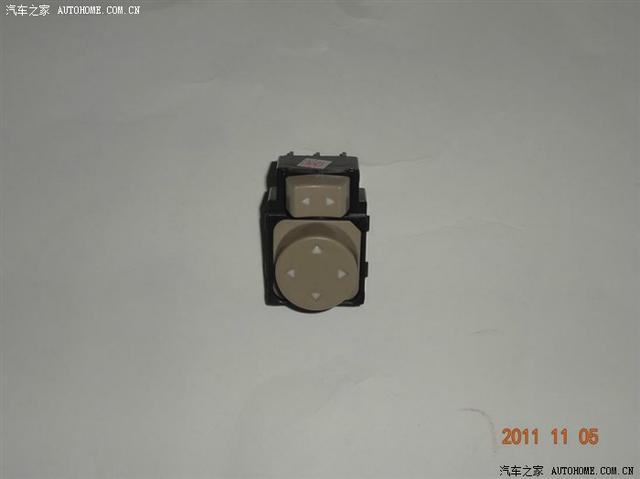

開關的背面

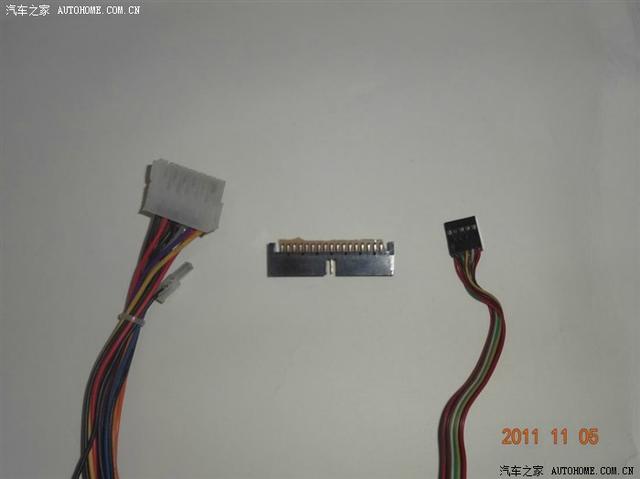

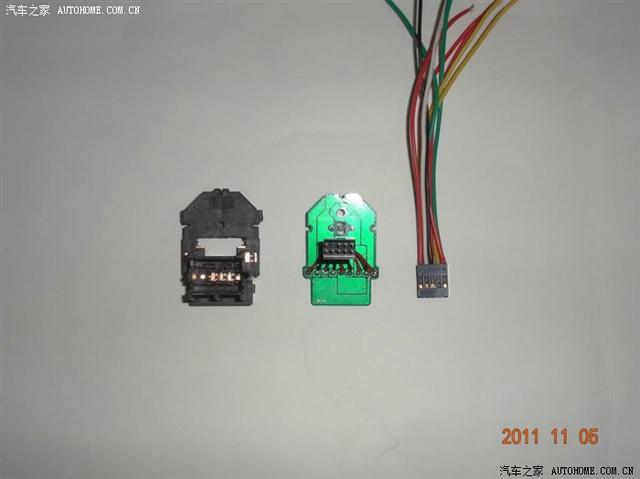

沒有適合的插頭，找到電腦主機板用的USB插頭，廢棄光驅線路板數據插座，24針電源連線

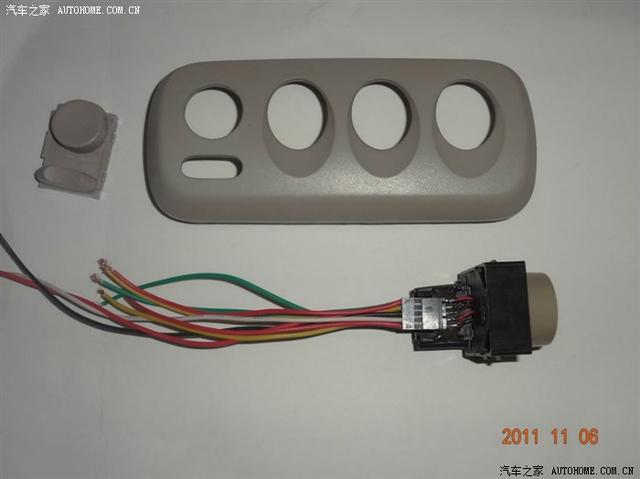

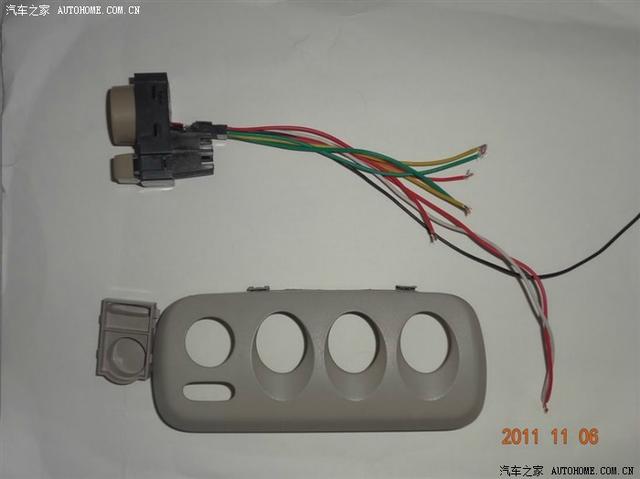

拆開開關，不好拆，拆了1個多小時才拆下，好半天才搞明白接線原理



焊接USB插頭和插座

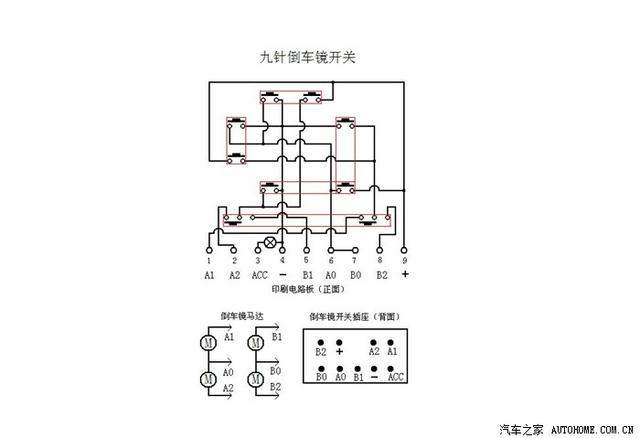

搞明白開關的原理后，繪制出的原理圖，接線圖，ACC接儀表燈，也可不接，只是指示燈不亮。

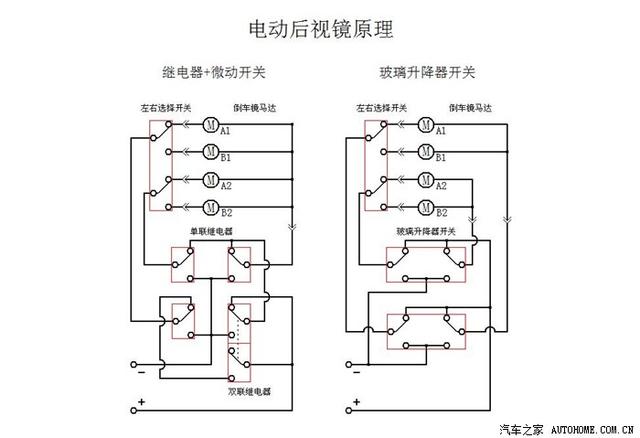

另外提供兩種開關方案（都是我自己繪制的），還有一種七針開關，由于沒見過實物，所以無法提供原理圖



改裝好的倒車鏡開關

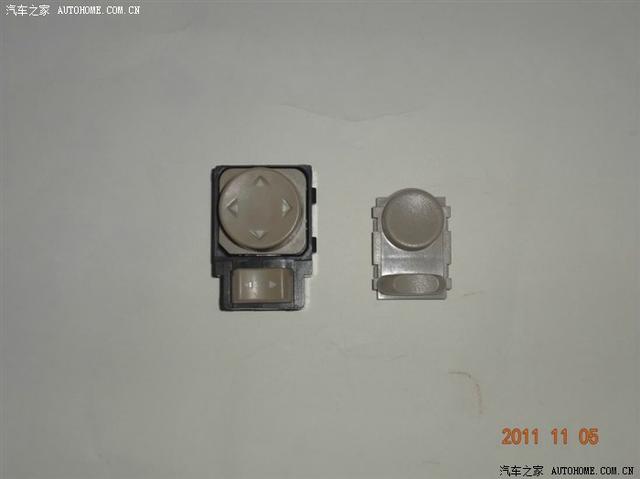

形狀一樣，大小不一樣

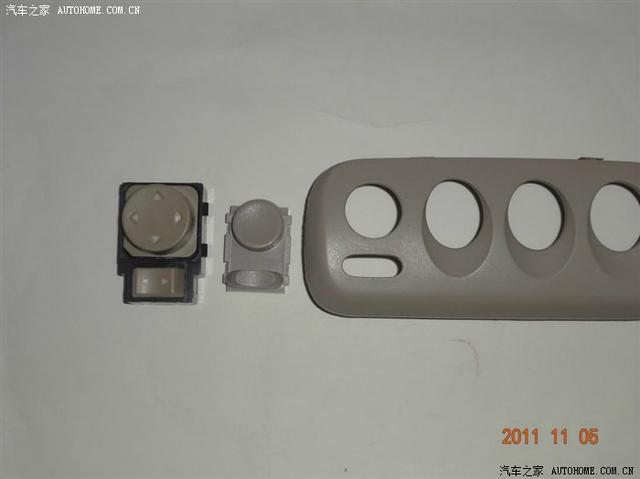

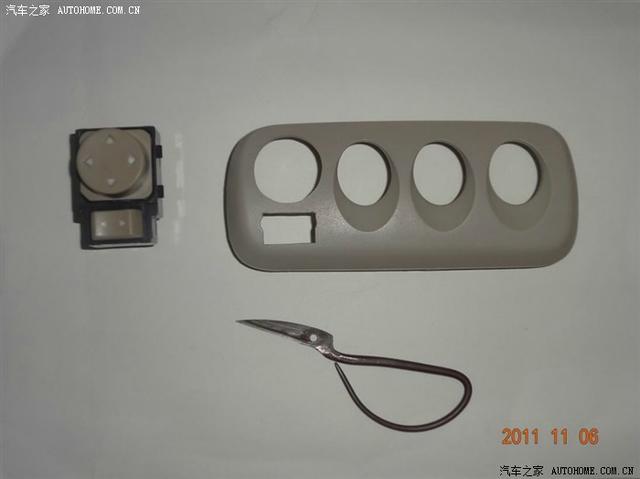

用小刀修整外蓋

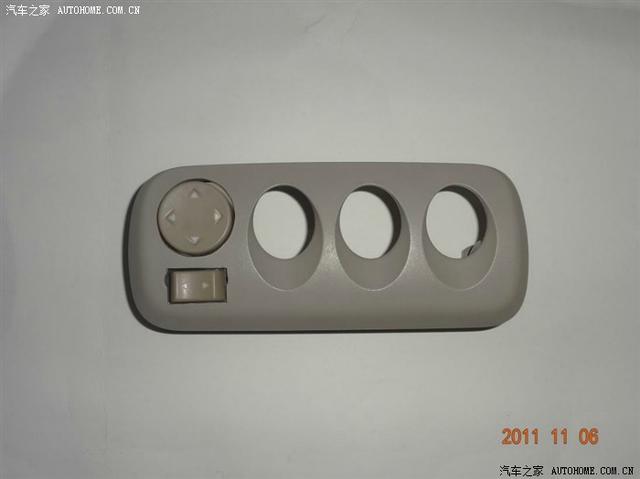

修整后的效果

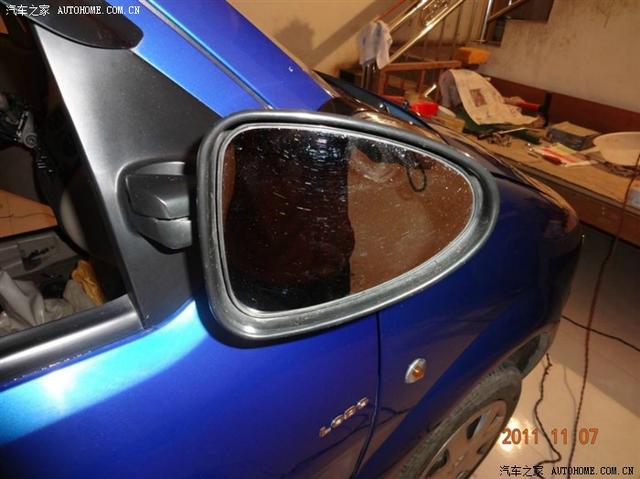

接下來拆倒車鏡鏡面

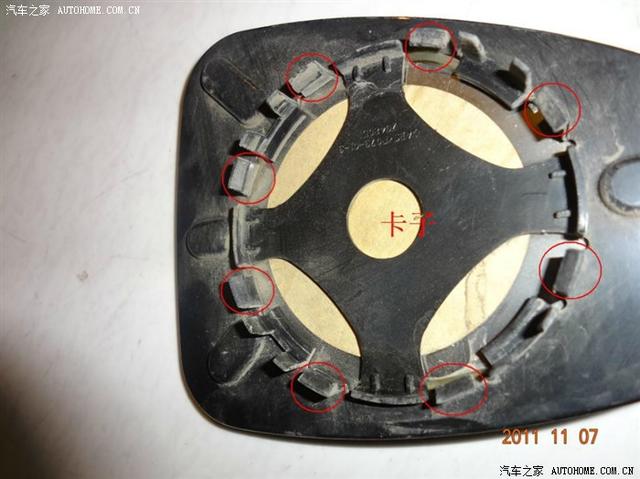

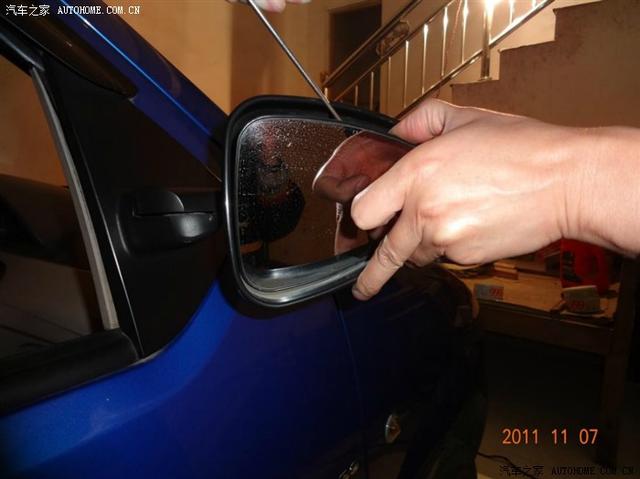

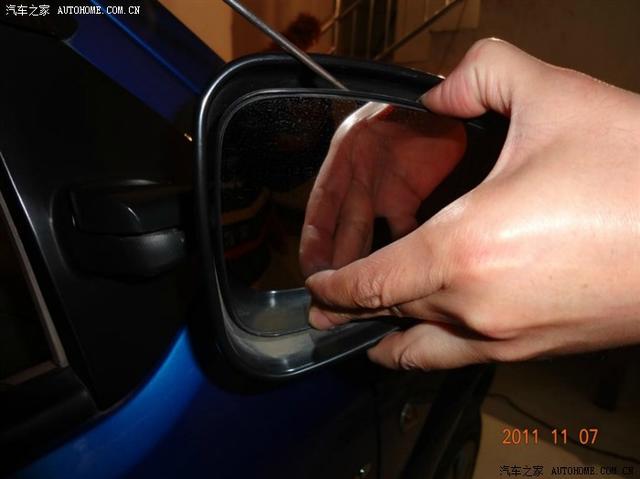

用起子撬開卡子

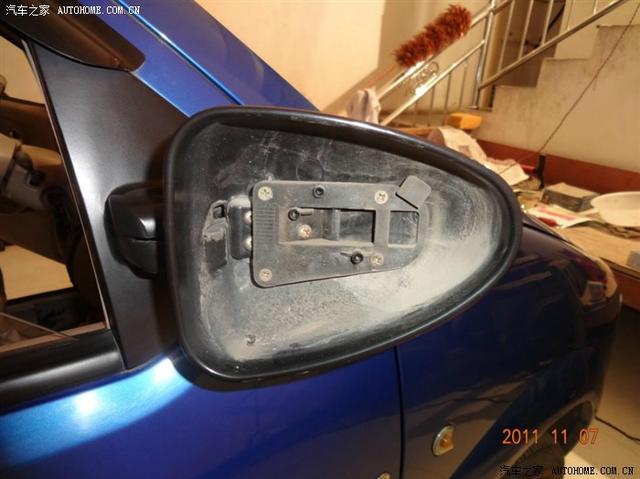

撬下鏡面后的底座




撬鏡面的時候小心別把卡子撬壞

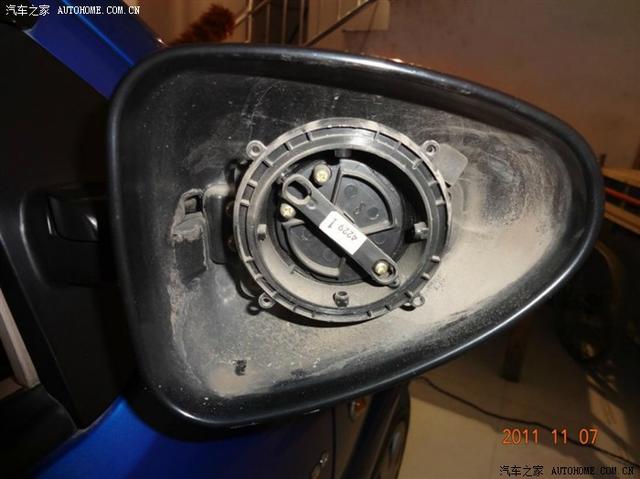

拆下鏡面底座

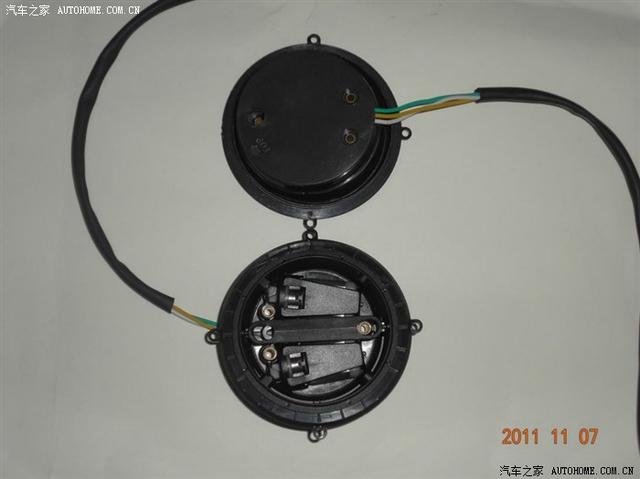

馬達組件模塊和拆下的底座一模一樣



由于倒車鏡開關帶指示燈，共用負極，所以馬達組件也必須共用負極，不然按上時朝下，按左時朝右，是反的

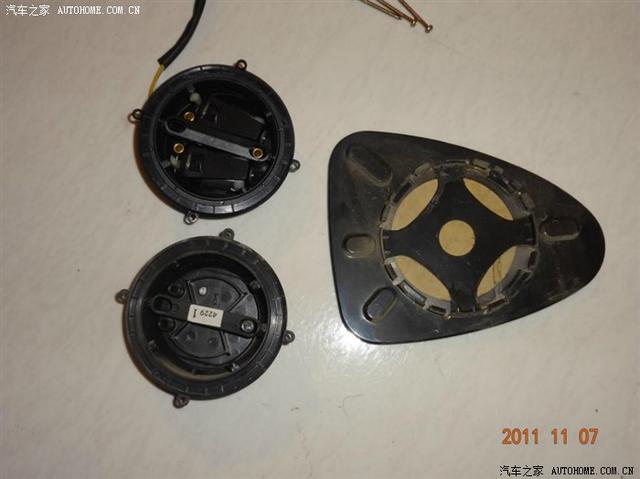

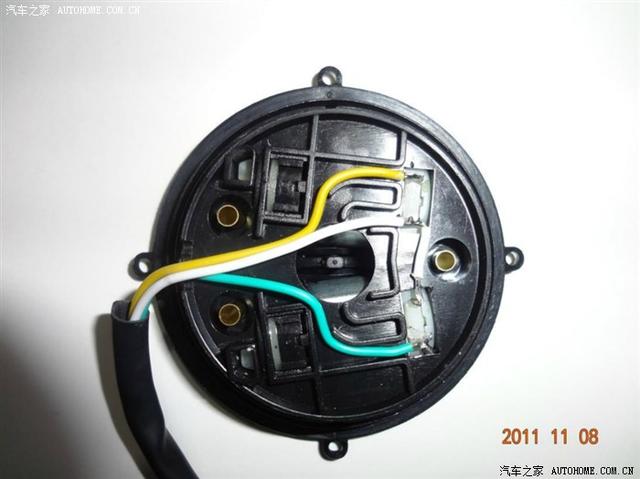

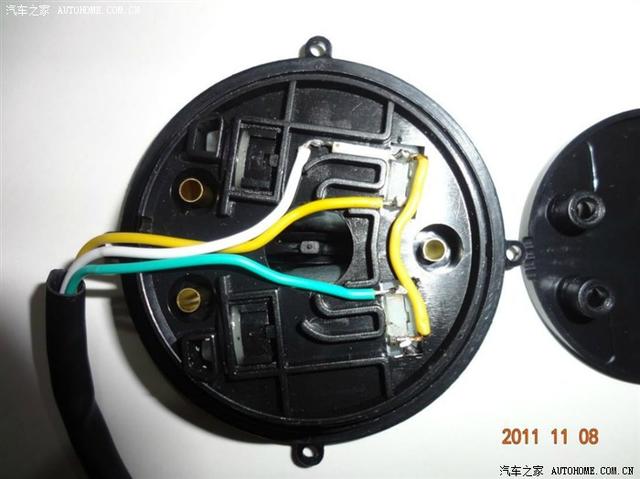

拆開組件




把線重新調整一下，使它共用負極

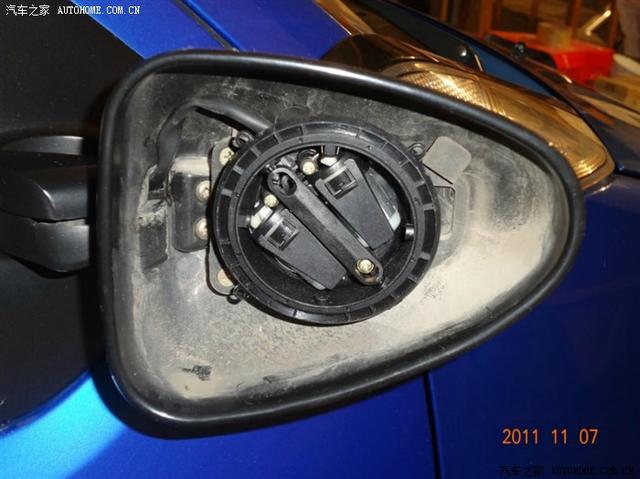

安裝馬達組件

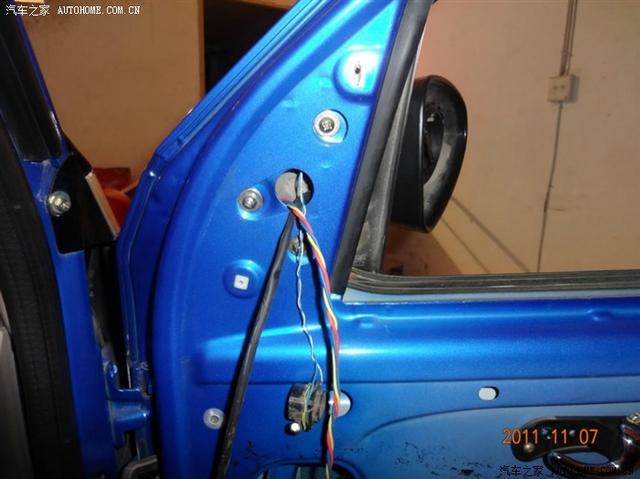

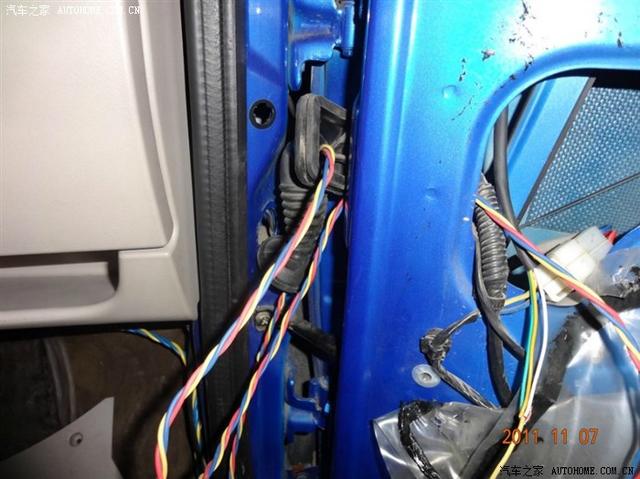

穿線




車門連接處

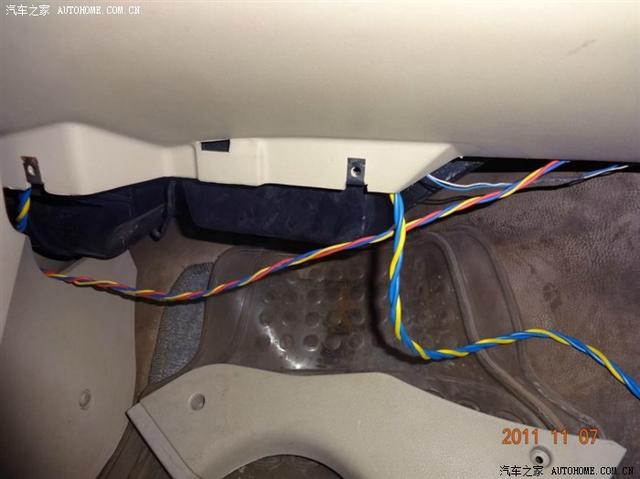

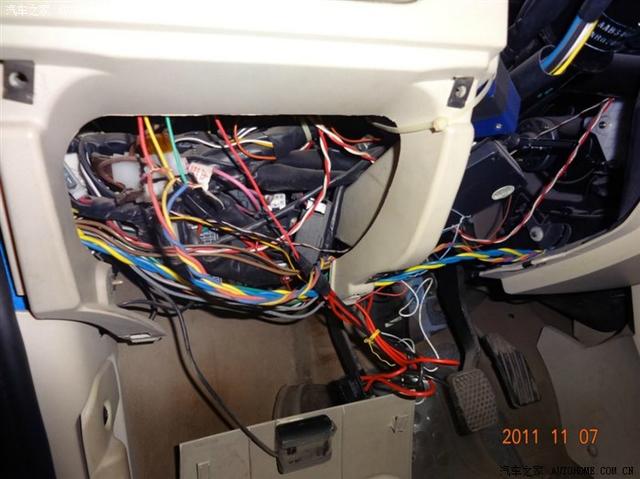

儀表臺下面

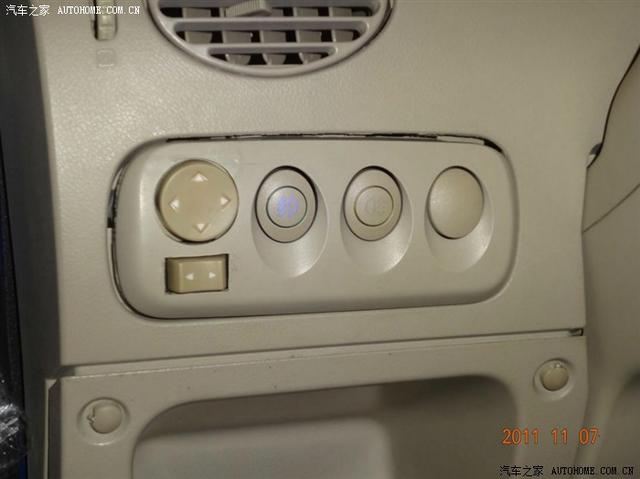

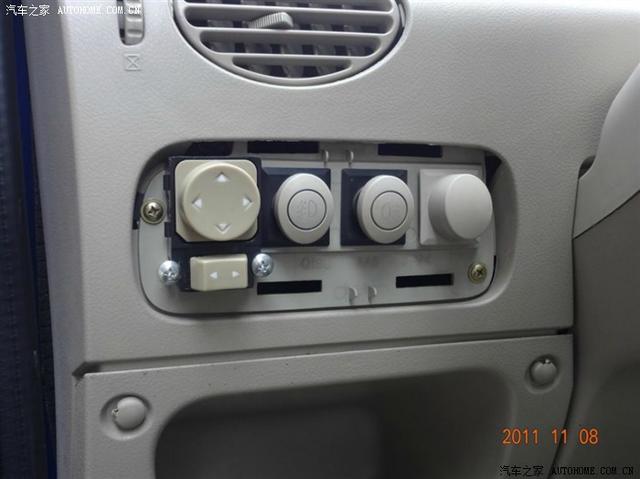

安裝開關，由于開關有點大，無法卡住，用螺絲上緊




接線




安裝鏡面




另外一邊也是同樣方法，安裝完成

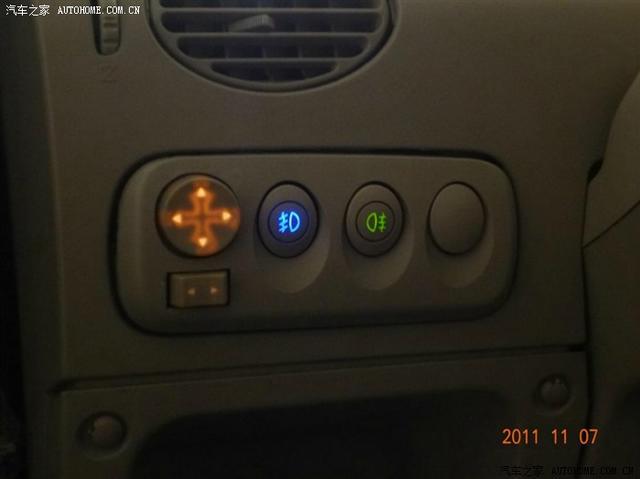

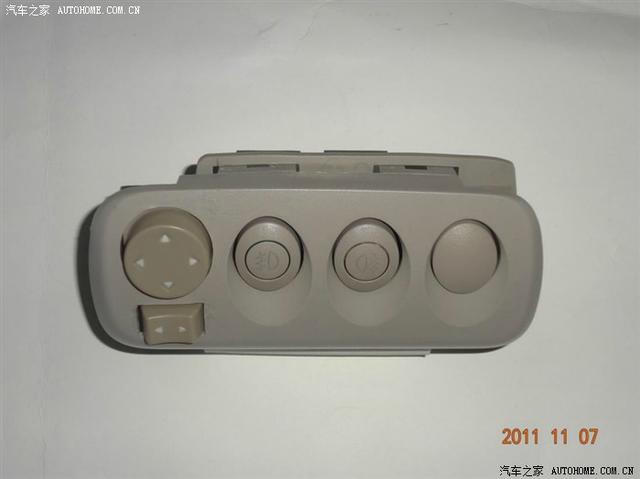

打開儀表燈后的效果

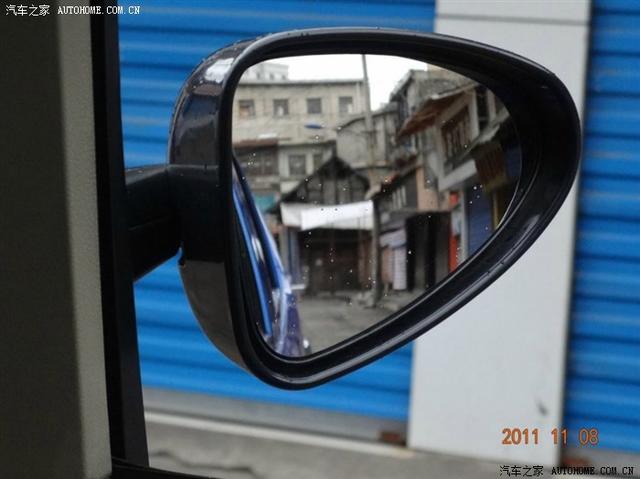

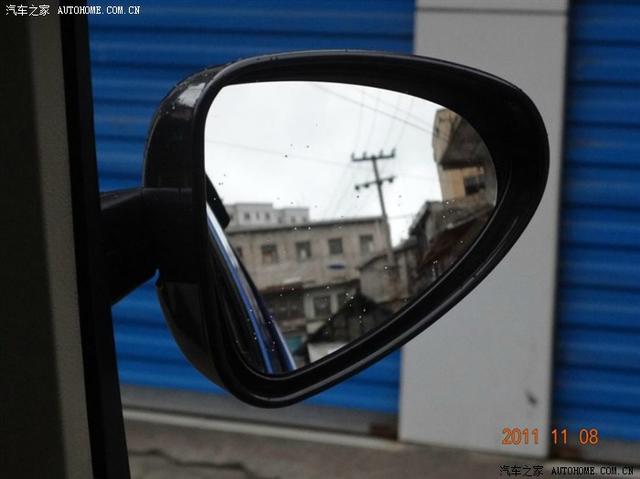

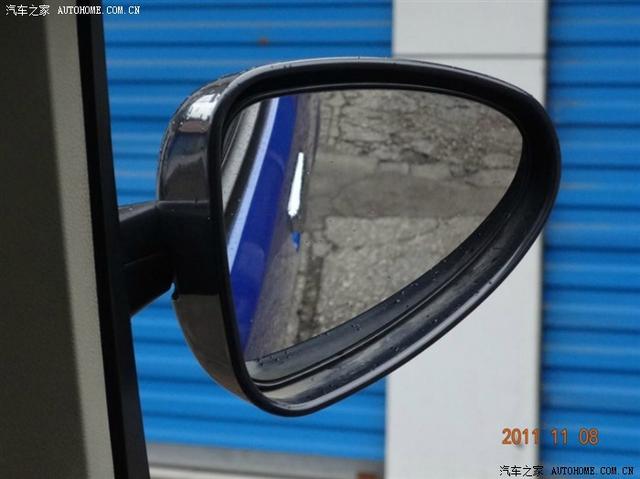

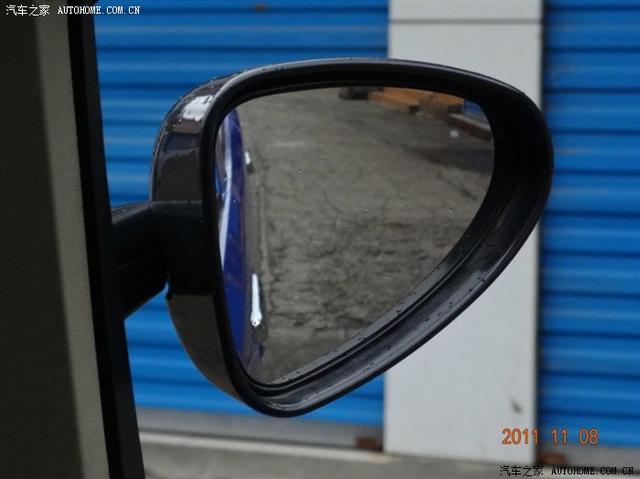

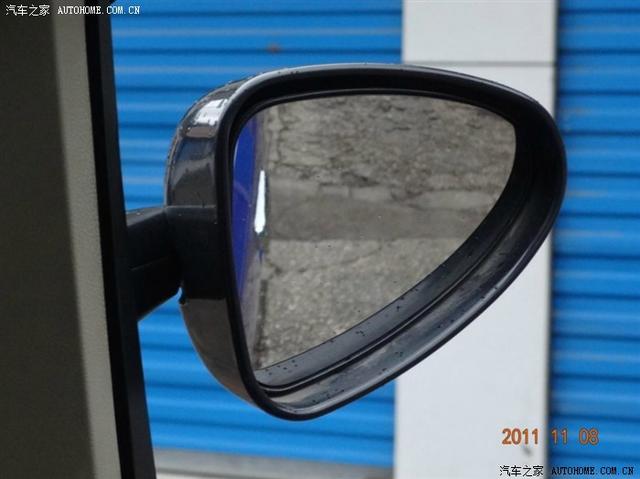

電動倒車鏡調節的各個角度
















我的路寶，5年了，九成新
