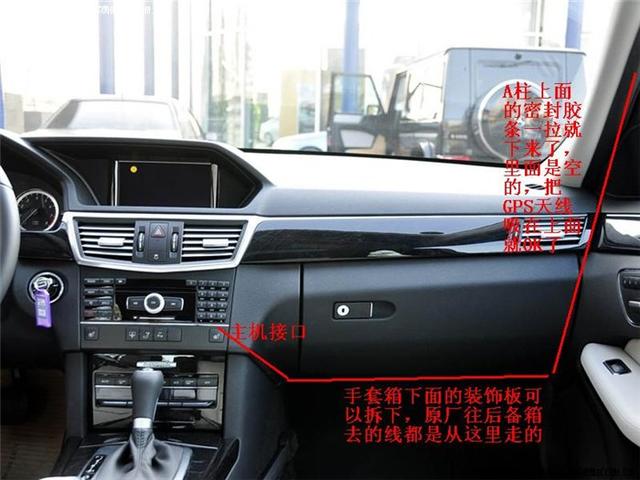

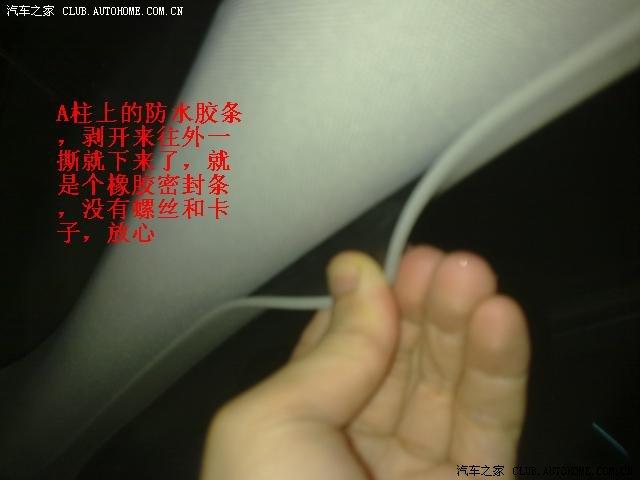

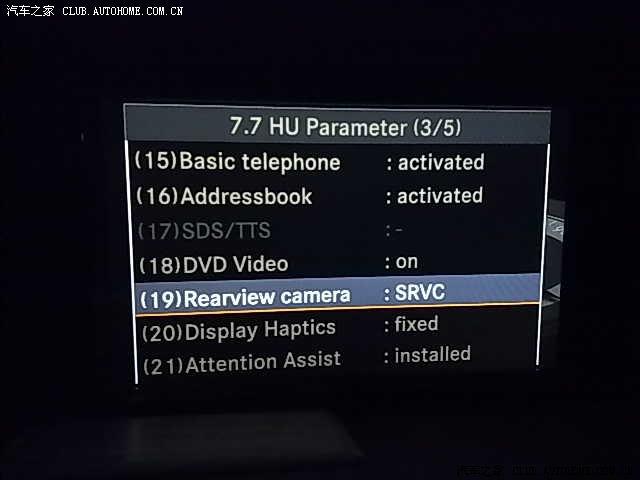

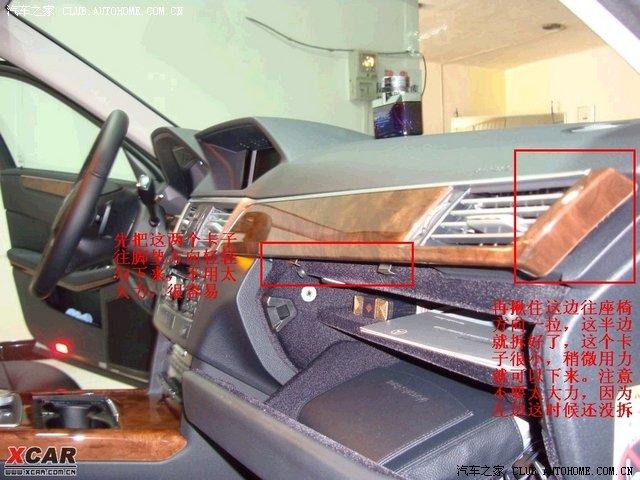

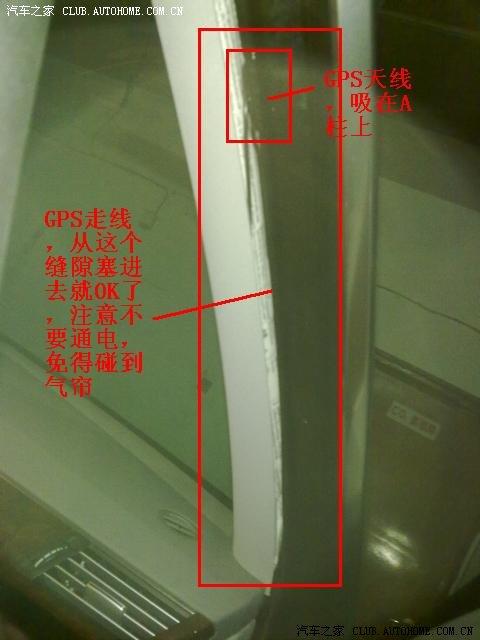

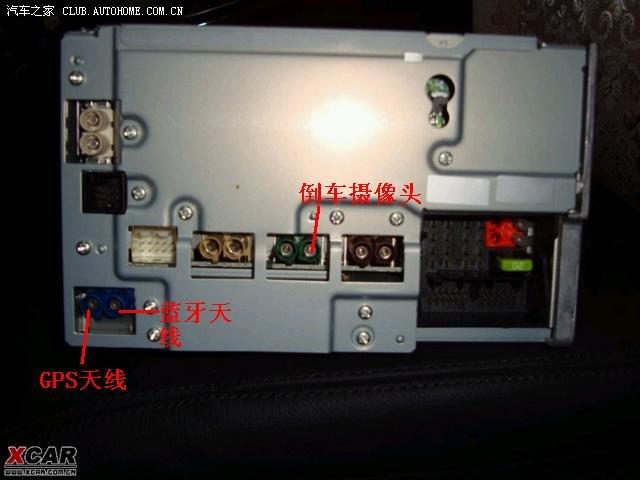

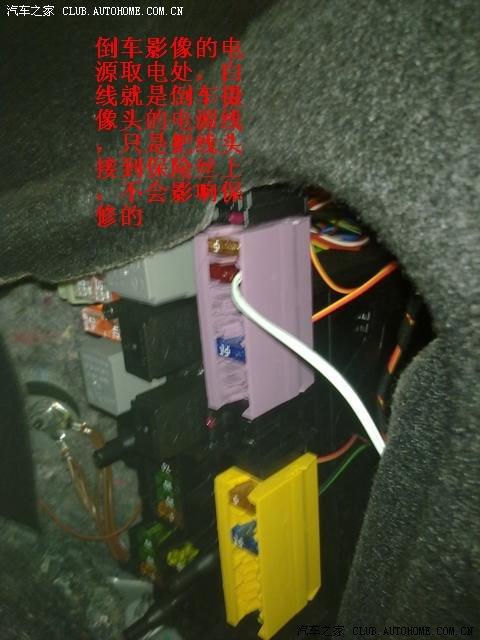

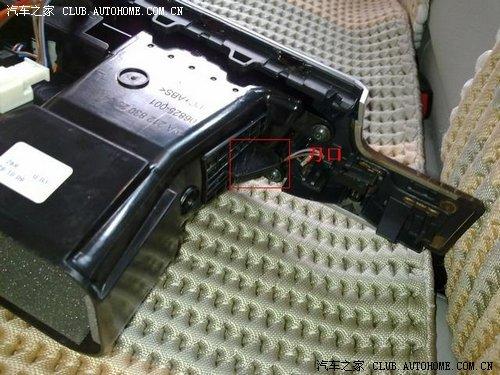

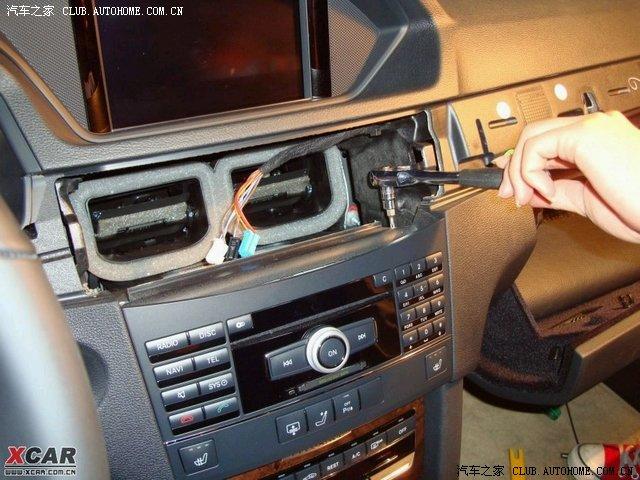

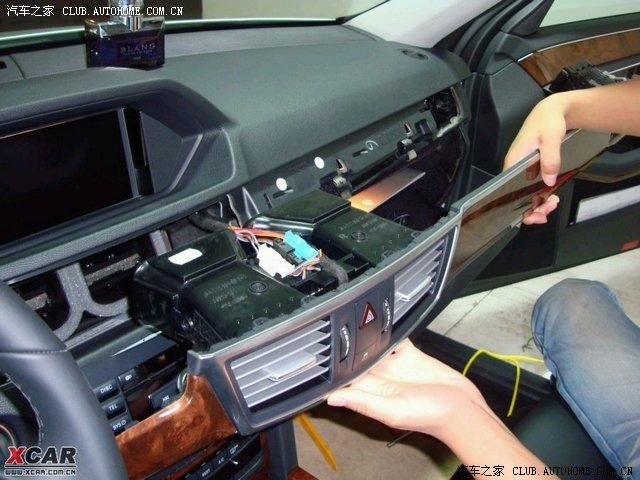

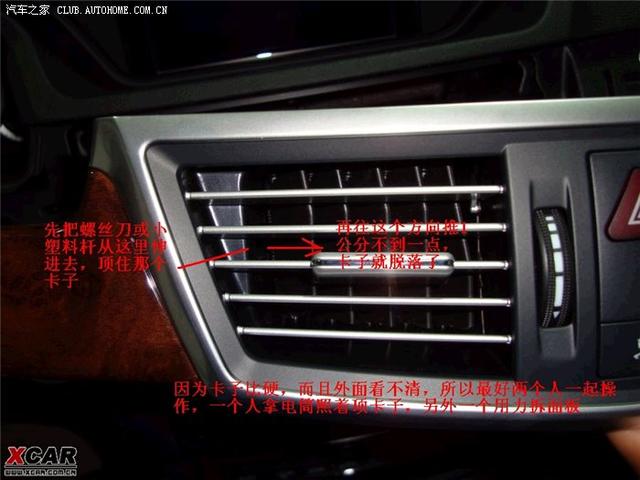

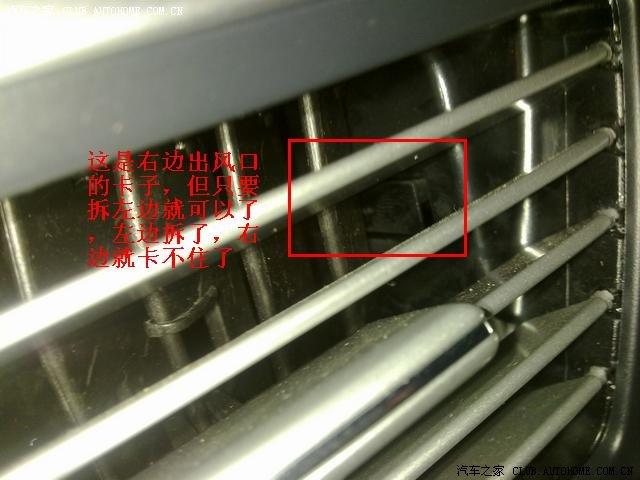

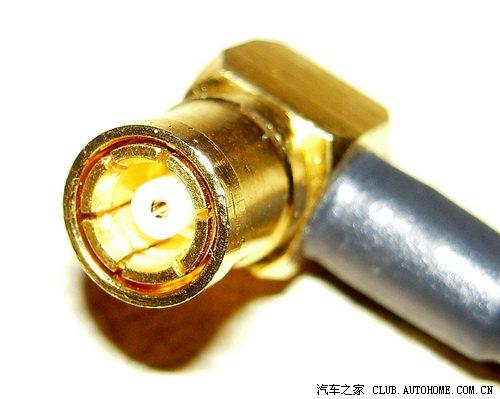

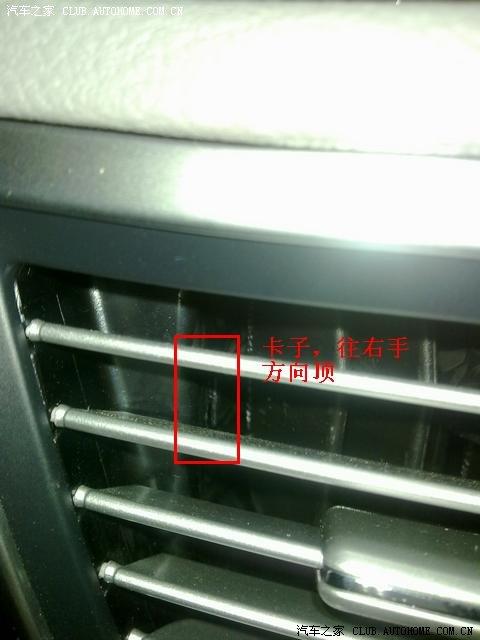

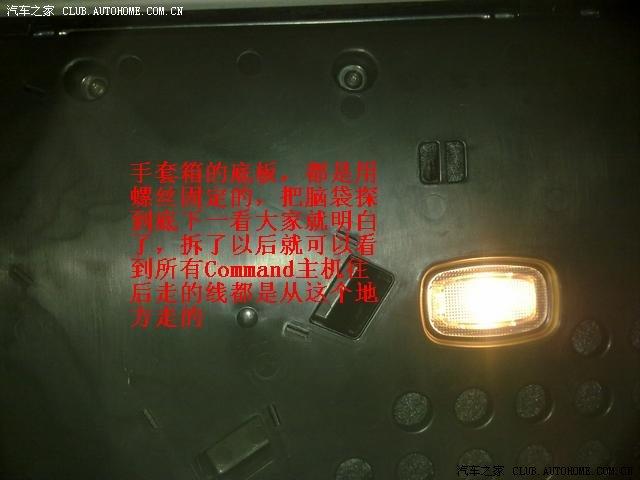

| 注意事項： 1、加裝有風險，責任自承擔?。。?！擔心影響保修，自己動手搞壞的 等等，千萬不要怪我，我只是記錄自己加裝的過程。 2、打開原廠導航和后視攝像頭的功能需要用到Command的工程模式，另外已經有帖子說明了，我就不重復發了。回頭我把安裝過程中調試Command的一些截圖發出來 3、不要被JS再忽悠了 幾百元DIY搞定的東西不要再花數千大元，更不要被4S忽悠了數萬大元啊。鄙視原廠導航，一定要加裝國產導航和CMMB的請忽略本文。 成本總計：小于700元 GPS天線 40元 SMB轉接頭 10元 攝像頭 150-400元不等，有CCD CMOS 品牌的 雜牌的。。。 DIY費用 0元-200元 自己DIY當然是0元，找裝潢店我們這邊不超過200元 應同學要求，發上圖片說明步驟，呵呵 E200優雅最早一批，沒有導航?jīng)]有換碟機的。 圖片一部分是我自己手機拍的，一部分是網上的圖片我編輯做說明的，諒解諒解 1。 拆裝飾板右半邊，打開手套箱，把圖示位置兩個卡子拉出（往下也就是腳墊方向拉，不用完全拉出，只要聽見咔噠一聲就OK了）。再把右邊飾板的卡子拉出，這個卡子比較小，容易拉出。  2，拆飾板左半邊，注意左邊的卡子很硬，比較難拆，多圖說明   右邊空調出風口的圖片，這個照的清楚點，容易看出來。但這邊不需要拆，左邊的拆了這個自然就掉下來了，呵呵  拆好的裝飾板背面，注意看卡口的形狀   3、拆主機，把這兩個普通十字螺絲拆了就OK了，主機輕輕往外拉出來，注意后面的連接線 右側面有個插頭要先拔下來  拆下的主機接口背后  把原廠GPS接口線替換為買的GPS天線，接口是SMB接口的，拆原廠的GPS線的時候看到藍色塑料卡子側面有個紅色的卡子，用小螺絲刀挑出來就可以把線拆下來了。換上自己的GPS線，把紅色卡子再裝回去  4、走線，從手套箱下方走，原廠的線也都是從下方走的，把手套箱下面的那些螺絲拆了， 把底板拿掉就OK了。   GPS天線是裝到A柱的，拆A柱的方法  把GPS天線塞進去，吸住A柱，膠條再塞回去，導航大功告成  5， 倒車影像，目前我的方案不是太好，攝像頭很爛，電源模塊不是很合適，我先簡單點寫下，回頭換好的攝像頭后再補充。  Command中打開倒車攝像頭的地方  聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
