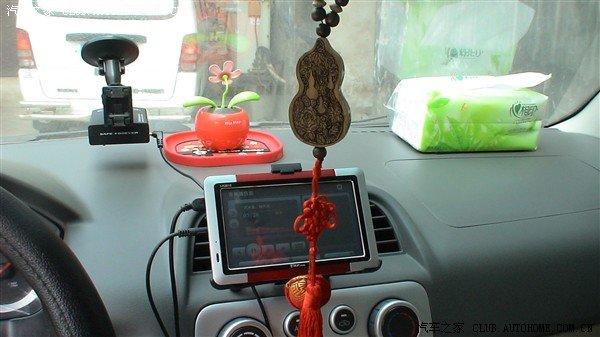

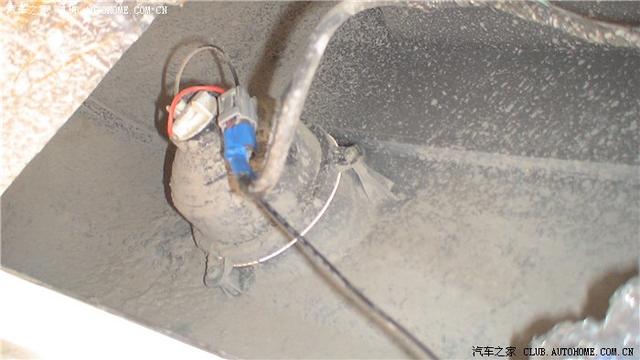

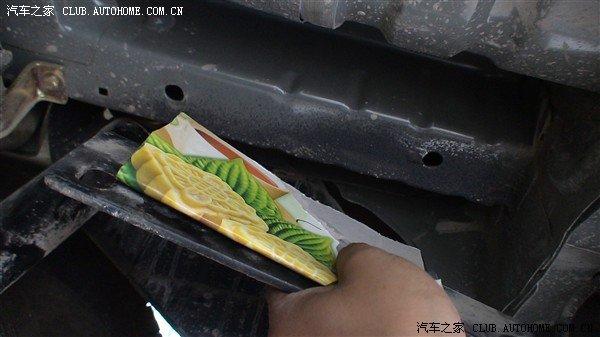

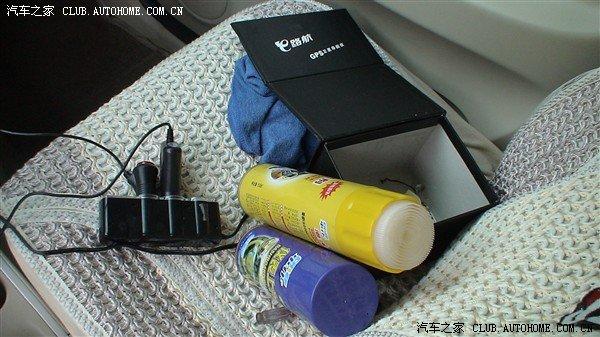

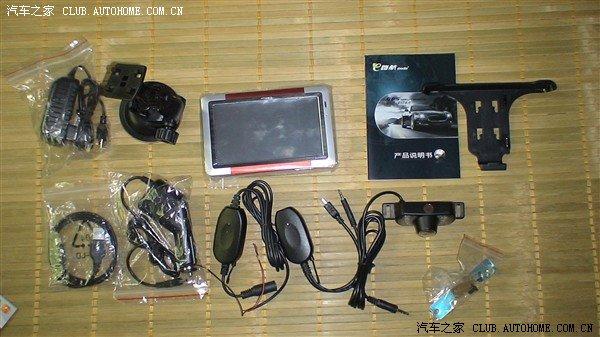

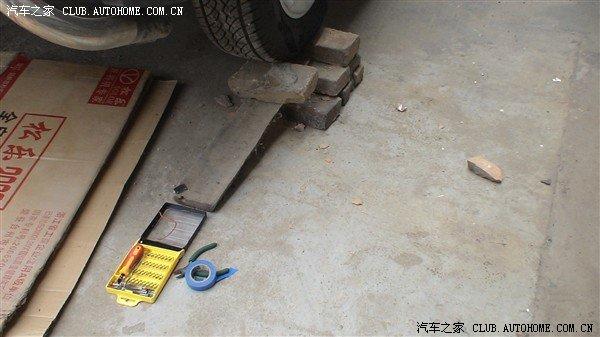

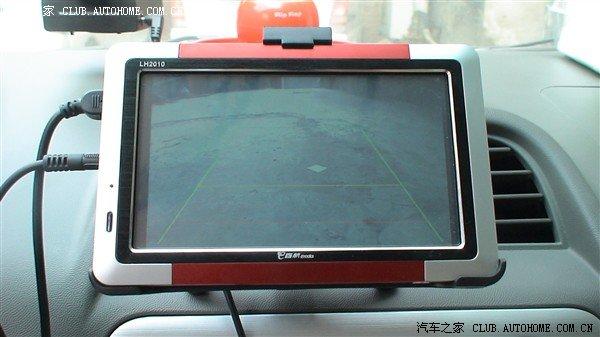

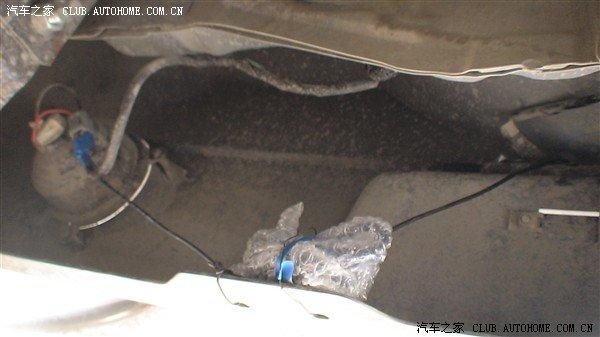

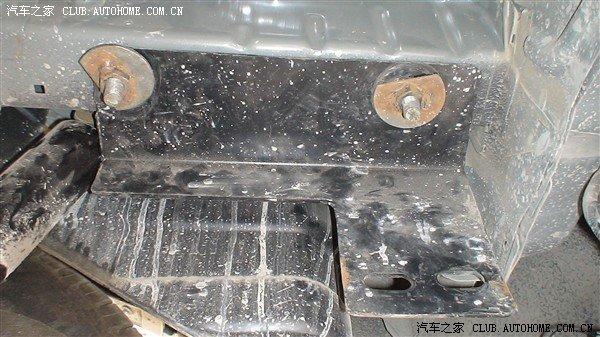

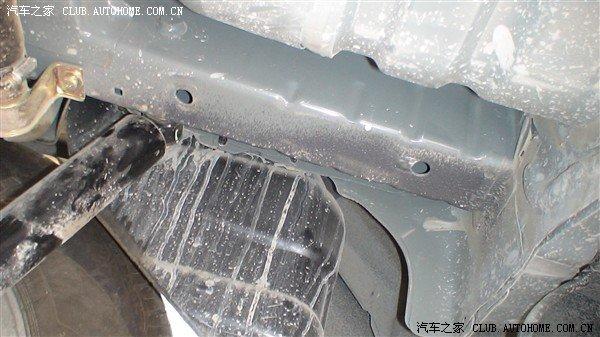

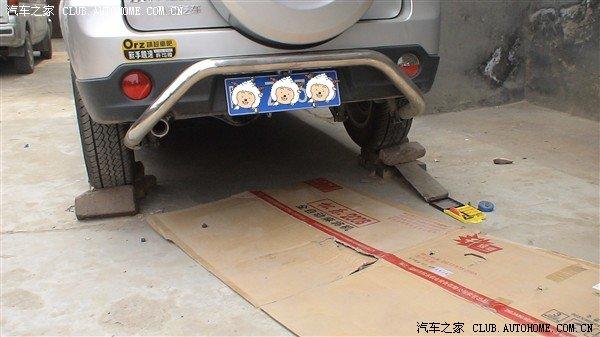

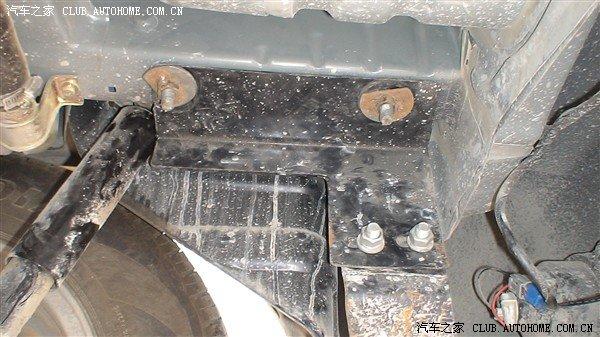

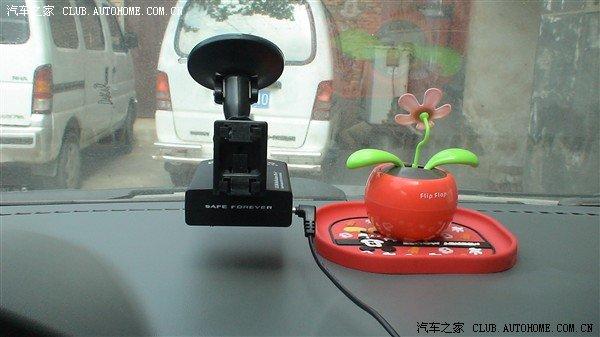

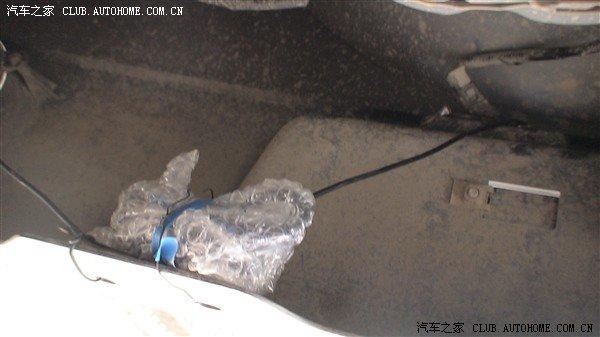

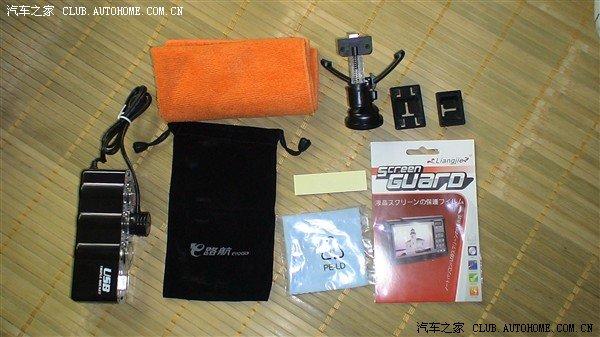

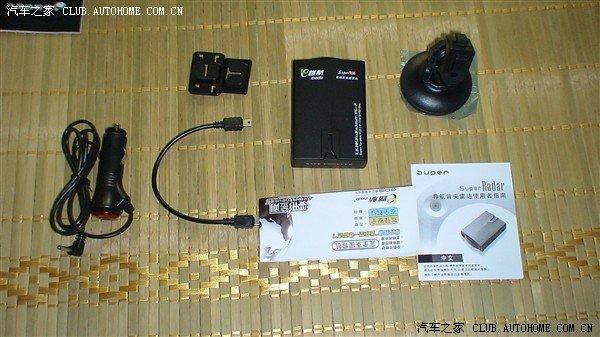

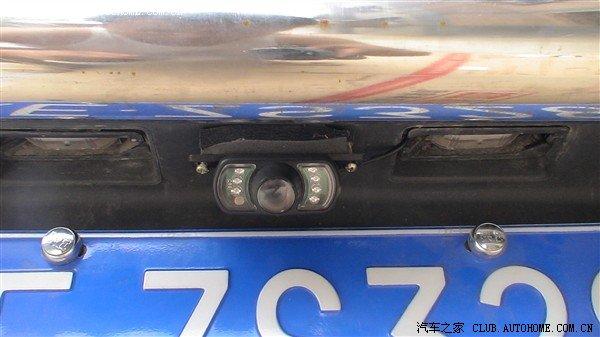

| 經歷TT回家以來，自己做的最大一次作業。在淘寶上淘得 一、E路航LH2010 GPS（具商家說是E路航的最新產品） 二、變形金剛迷你型一體雷達 三、無線倒車攝像頭 商家送禮品：布袋、屏保護模、洗車毛巾、擦屏布、出風口支架、一分三電源。 東西收到后，主機和雷達都容易安裝，直接放上接上電就行。主要是攝像頭，思索半天不知如何下手，主要是走線的問題和安裝位置，在網上請教高人查貼子后，決定自己下手。不說了，上圖。 一、收到的主機、無線攝像頭、及附件。  二、變型金剛迷你型雷達  三、商家送的禮品集合  安裝工程開始。1、打算到附近的修理廠找地溝，半天沒有找到空閑的。于是自己動手，在車身下中部左右各準備8塊大磚頭，一檔、加油、起。就成下圖這個樣子的了。往車下鉆時舒服多了。  攝像頭最后選擇的位置，在兩個車牌燈的中間，鉆兩個眼，螺絲把攝像頭上上去后，試了一下，發現拍攝的圖像上半部分被后杠檔住了。只有在攝像頭與塑料杠之間墊了一塊橡膠，使攝像頭往下落了2公分。試過后，屏幕上沒有鐵后杠的影子了。本來攝像頭帶有一個鐵支架的，但是質量實在不好，準備調個角度時，一使勁，斷為兩半了。固定好攝像頭后，電源線從車牌燈的縫隙插入，下一部就得人往車下鉆了。才能看得到線路。  鉆入車底后，看到的倒車燈樣子，粗的是原車燈電源線路，細黑線是攝像頭電源。不想剪斷原車線路，只有撥開原線路上的灰色插頭，把攝像頭的兩根正負線路對應顏色插到插頭里接觸到銅片，然后插緊兩個插頭。最后在接口處扎上膠帶。接線時注意，本來應該是對應顏色紅接紅，黑接黑，但不知道是攝像頭還是原車的線路沒有按照標準來，接了后試半天沒反應，對調了線頭后，才取到了電。  在車后塑料杠內部固定的攝像頭無線發射器。  整個需要走的線路就只有這么多，開始想著很復雜。  使用的部分工具。  攝像頭裝好后，借著搭好的地溝，順便檢查下后杠的響聲問題。下圖是安裝后杠的地方，已經拆掉后杠。后減震上已經被后杠的角鐵磨出了一個小口子。但響聲還不是這里發出的，主要是過坑時會發出嗒嗒聲。  實在想不出好辦法，只有在角鐵和梁之間墊上帶塑料的厚紙，裝上再試，因為覺得聲音是角鐵和梁之間震動發出的。  裝好固定后杠的角鐵。因為這兩個螺絲上的地方，只有兩個小眼，螺釘沒辦法放入，商家裝后杠時是把一個取了后蓋的螺釘彎成L型放入這個眼中，然后外面用這種焊了墊片的螺帽擰上。擰到一定力度就不敢再使勁了，勁太大會把L型螺釘撥出來。  后杠重新裝在角鐵上。和后減震有接觸的地方，已經過打磨，沒有了原先的硬角。這有先這樣裝上好再過坑實驗了。  市場上淘的車內清潔和上光的家伙。  GPS和雷達主機裝好的樣子，裝了兩個支架，怕太陽曬著導航，平時裝在出風口位置，需要導航時再放到雷達的支架上，加上商家送的出風口支架，一共三個支架哩，可以隨便換位置。導航主機的功能不錯，該有的都有了。  來張攝像頭攝的車后影像，還算清晰。  雷達主機，看到上面的四個小扣了吧，導航主機可以掛在這里，和雷達共用一個支架。  最后秀一下我的QQ妹。  作業完畢。經過測試，暫時還沒有發現大的問題，只是倒車攝像頭要起動，只有手動打開導航主機才行，不像一體機上的掛倒檔后自動起動主機，和商家聯系后，說是只能這樣，沒辦法解決這個問題。還好，打開主機后，不管在做什么操作，掛上倒檔后，會自動切換到車后影像，取掉倒檔后，會回到先前的畫面，這一點還像那么回事兒。 聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
