鋒范改裝藍牙車載系統 必不可少的裝置

2011-10-7 21:04| 發布者: 琦琦| 查看: 4010| 評論: 0|原作者: 未知

摘要: 由于本人電話較多，平均每天100次通話！且大多時間都在車上，所以加裝一個車載藍牙顯的非常有必要！功能簡介： ·開鑰匙自動接通藍牙，和手機配對后自動連接，鎖車自動關掉藍牙（點煙器后端接電）； ·三個天使眼造 ...

由于本人電話較多，平均每天100次通話！且大多時間都在車上，所以加裝一個車載藍牙顯的非常有必要！
功能簡介：
·開鑰匙自動接通藍牙，和手機配對后自動連接，鎖車自動關掉藍牙（點煙器后端接電）；

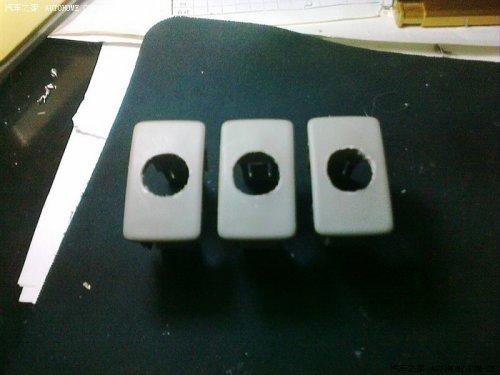

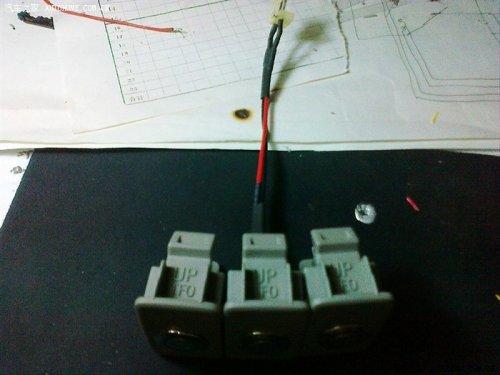

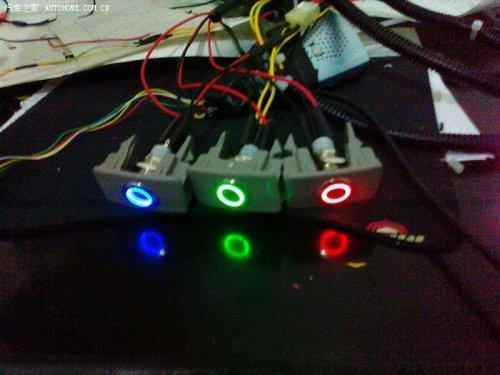

·三個天使眼造型金屬按鍵（按鍵帶燈，開小燈就亮），藍色開關鍵、紅色掛機鍵，綠色接聽鍵，長按接聽鍵--重拔上次電話；單擊接聽鍵--語音拔號；按掛機鍵--掛機；雙按接聽鍵、掛機鍵清除配對手機；
·AUX接入原車音響，聲音清晰無回音、無干擾音，聲音大小可通過CD音量旋鈕調節；
·可以通過手機設置，實現自動接聽！
優點：
·省錢，總花費不到200元，就可以得到媲美原車車載藍牙系統的效果
·基本無損改裝，線路安全
·聲音清晰無回音、無干擾音（貌似按喇叭的時候聲音還是比較大的，哈）
所用工具：
剪子、鉗子、裁紙刀、螺絲刀、電烙鐵、萬用表、打火機等
所用材料：
藍牙主機、按鍵、線（粗細不等）、熱縮管、膠帶、接插頭（從電腦電源上拆的）、扎線帶、節節管等！
鋒范改裝藍牙車載系統 必不可少的裝置

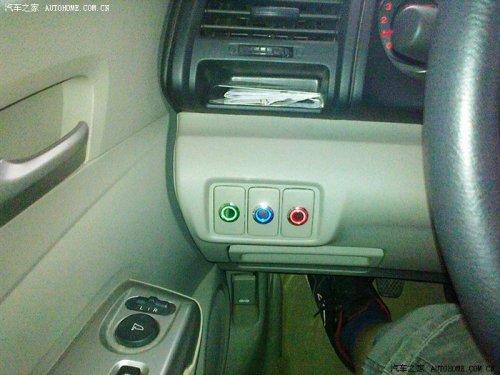

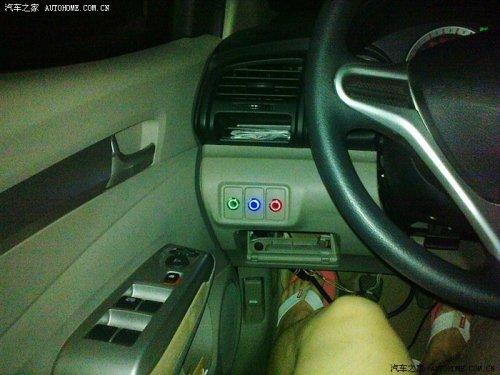

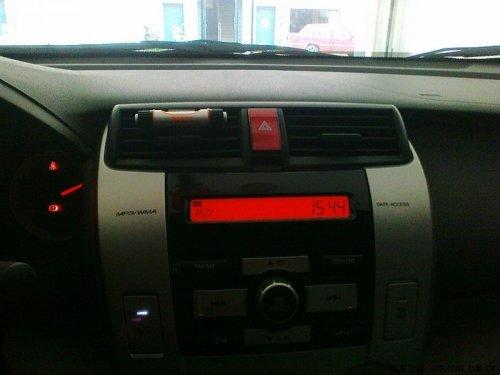

這是安裝完成后的最終效果

汽車改裝圖片

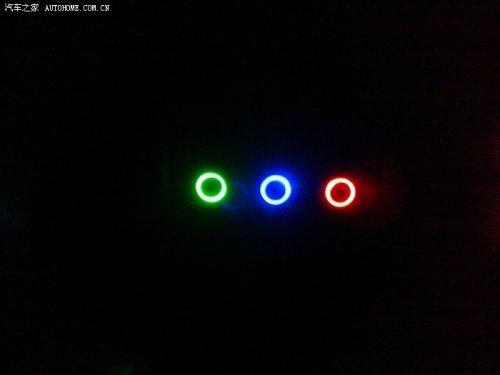

夜晚開燈后的效果

玩改車

話筒隱藏在空調開關左邊的格柵內，相傳這個格柵是為自動空調的感應器預留的。接打電話的時候需要轉換到AUX模式。

除了那三個按鍵和AUX音頻輸入端的一個小線頭，其他看不到別的東西

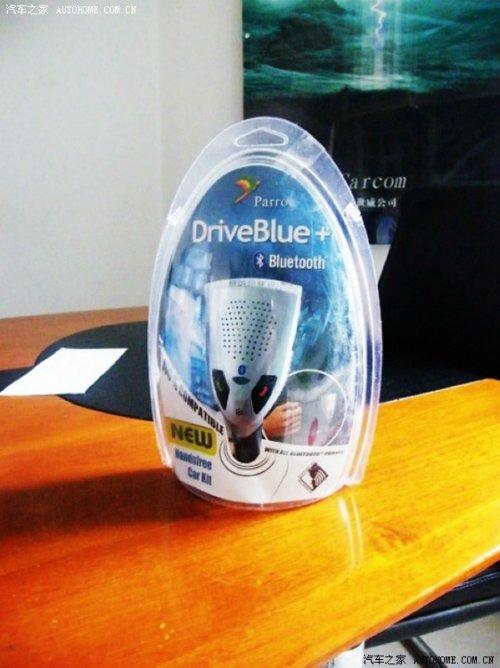

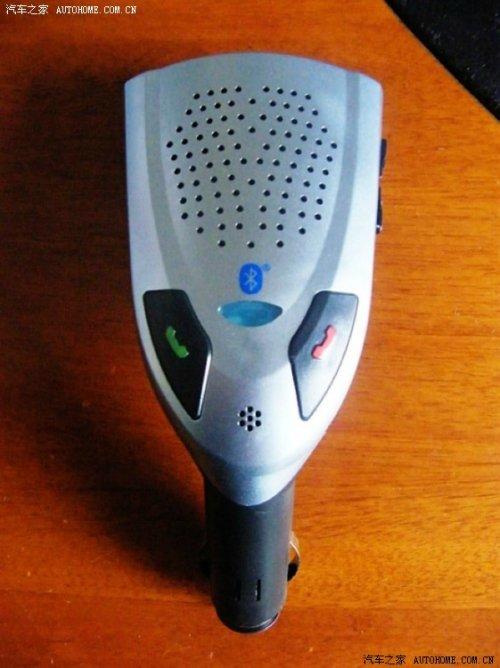

這就是車載藍牙的原型

去掉包裝后

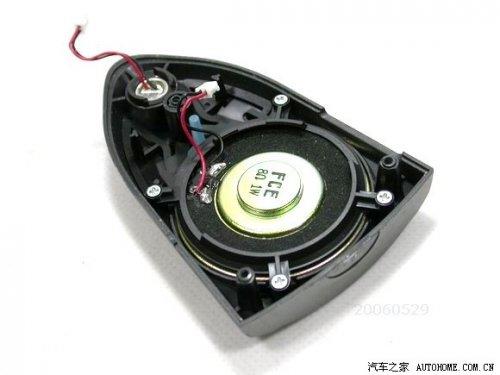

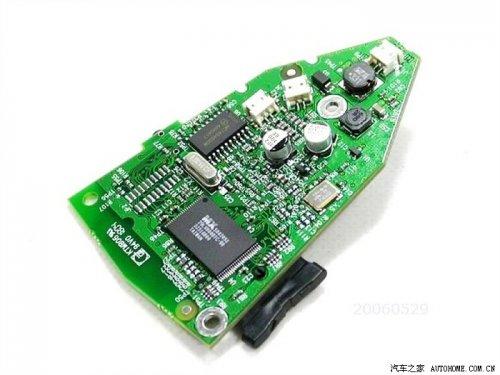

拆開之后

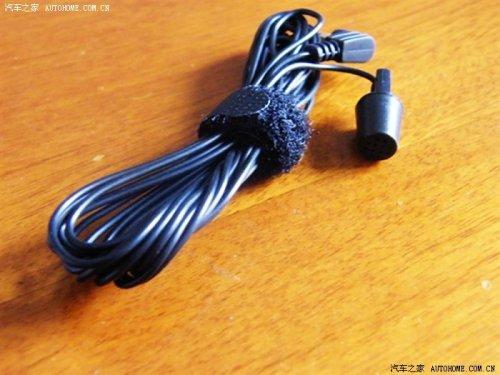

附贈的原裝話筒，其實我沒用這個，因?yàn)檫@個線太長，有些許雜音，我用的是內部拆下來的

先看看我雜亂的桌子

最初是想用這個當按鍵的，諾基亞的線控改裝的，后來發現沒地方固定，于是放棄了

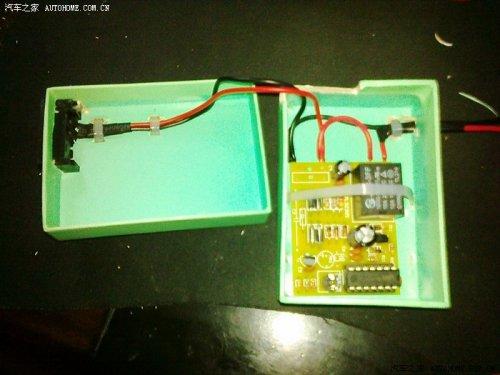

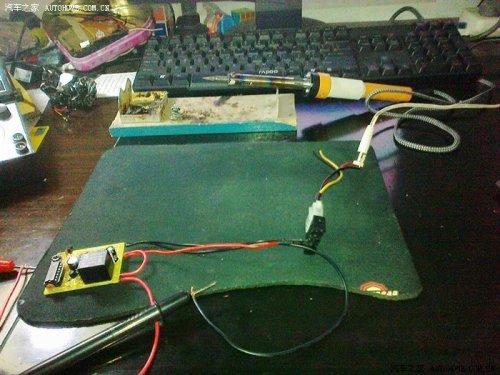

最初還有一個想法，就是不用手動開關，直接加一個延時30秒的開關，都組裝好了，最后也還是放棄了

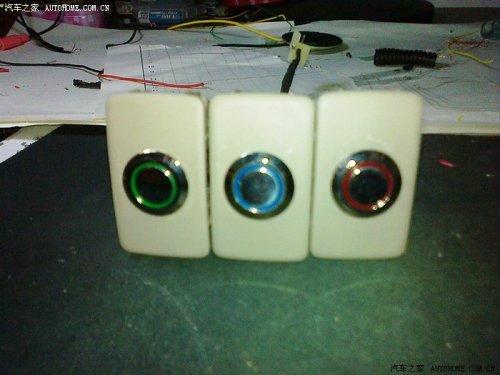

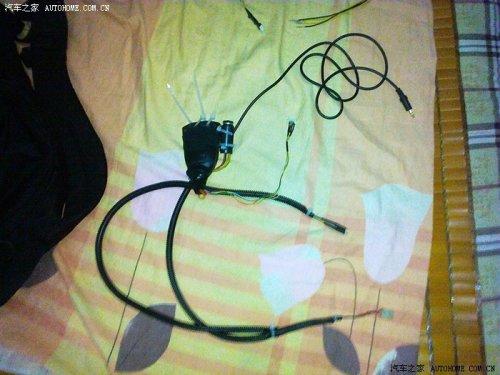

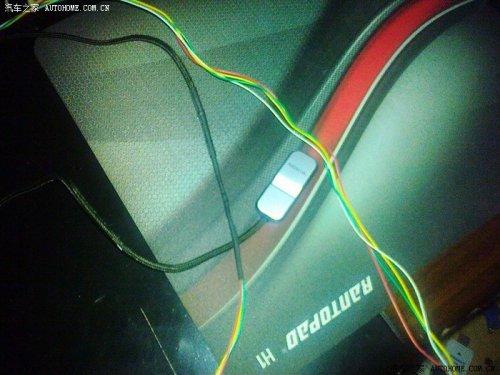

主角登場了，改裝完成的藍牙系統，為了便于安裝和維護，線路基本都是接插設計，最上面的線3.5MM插頭接車上的AUX，往下是控制線，接掛機鍵和接聽鍵（4芯，拆的鍵盤線），再下面是電源接口，接12V，最下面的接口接開關鍵，點煙器插頭被我切了下來固定在旁邊，內部放了一個保險絲，電源線套了和原車一樣的節節管
