像要徹底強化車身剛性，加裝一組防滾籠是最快速的方法，同時還是確保駕駛于碰撞時的安全保護，而一組好的防滾籠到底需符合哪些條件，將是本單元探討的重點。
首要保護車手安全 次要車身剛性補強
前述的點焊工程雖然有提升剛性的作用，但僅針對「鈑件與鈑件之間」，以及「鈑件與大梁（ABC柱）等結構之間」，主要用意在于加強其緊密度，雖然剛性與強度都提升許多，這只是提升操控與車身反應，但是針對激烈駕駛時隨時可能發生的嚴重撞擊時，駕駛安全保障提升的程度有限，因此競技設定的車輛一般都會再裝上駕駛艙結構強化的部分，就是一般我們所說的「防滾籠」（Roll Cage），以保障車手于意外發生時的安全，故防滾籠的結構幾乎都分布在駕駛艙空間的周?chē)?，依照品牌與制作方式的不同，以及針對不同賽事的屬性，有著不同的結構與型式。
 |
| 如果您參加的比賽是這種需要讓車飛這么高的賽事，防滾籠絕對是必備的保安物品。 |
 |

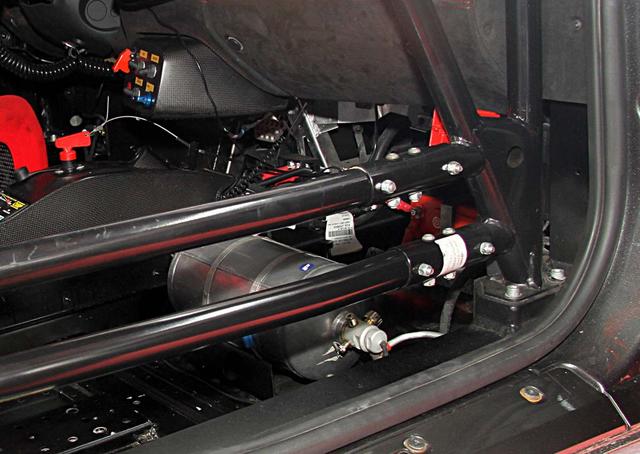

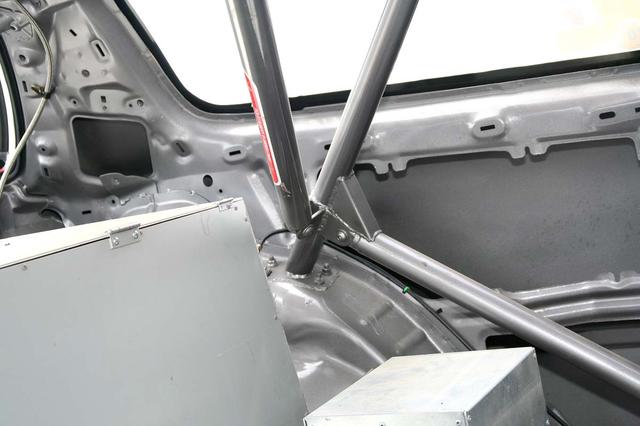

| 防滾籠的打造最好能依據FIA的規范來設計，因?yàn)槿魏蜦IA的規范都是累積許多比賽經驗而產生，而根據FIA的規范，所有管對管接點，必需要以套管加多點螺絲來固定，且螺絲固定的角度也必需各自?xún)蓛沙删攀却怪?，以確保其強度。 |
一般來說，每個賽事的主辦單位，尤其是FIA認可的國際性賽事，對于防滾籠的要求相當嚴格，F(xiàn)IA針對各級賽事需求在防滾籠的材質、管徑、接點數量、支撐點數量，以及型式上都有不同的要求與條件。例如FIA早就在1994年其規格書上就有明確的規范（FIA Homologation），規定十點式防滾架，B柱中籠主體結構必需要是50x2mm的無縫鋼管構成，而A柱側梁則需要40x2mm的規格，且各個彎曲點不可超過45度，以免降低防滾架的抗彎性能。如果撇開法令問題不談，這絕對是筆者最鼓勵的改裝物品，原因只有一個，保命物品；正常的一部車，車頂結構是最脆弱的部位，車輛發生意外造成翻滾時，車頂保證體無完膚，那駕駛者的頭呢？包準像顆破雞蛋一樣。其實防滾籠最大的作用即是人身防護，讓車手在激烈的賽事中有本錢放手一搏，而車身剛性的提升雖然稱之為其附加價值，但是一組標準防滾籠所帶來的幫助卻遠超過全車?yán)瓧U。
 |

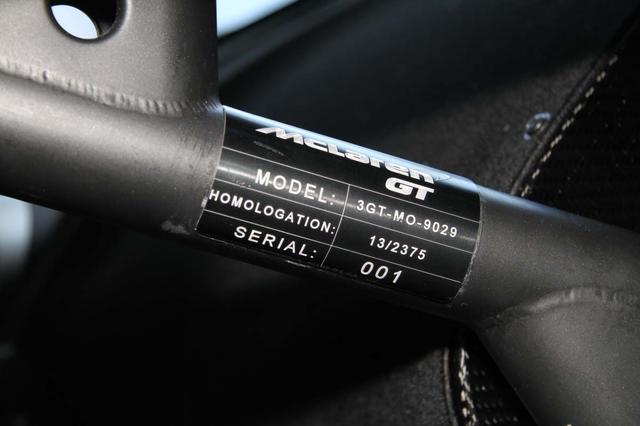

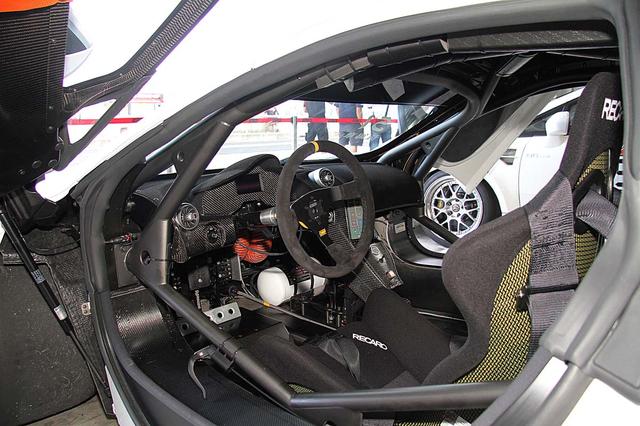

| 任何參加FIA旗下賽事的比賽車，其防滾籠皆須遵照該協會嚴格的規范來打造，一組做好精良的防滾籠看起來就工藝品一樣，令人賞心悅目且通過認證的車體，F(xiàn)IA都會貼上認證貼紙，以做為驗車之用。 |
以FIA規范為模板 實質效果大于美觀
一般來說，防滾籠的材質以鉻鉬合金為主流，質輕強度高是其最大特色，是目前制作防滾籠最主要的材質；早期此種材質僅在國外賽車上才看的見，一般無縫鋼管頗為盛行，但目前臺灣就連一般街車都采用鉻鉬合金制作之防滾籠，足見此材質的普及性。除了材質外，結構及點數同為一大重點，符合FIA賽事規范所規定的各項要求制作而成的物品才能真正有效發揮最大功能，一般來說，速度愈快、危險性愈高的
房車賽事，例如Rally拉力賽事，所要求的規格愈嚴格，因?yàn)檫@些規范針對彎管角度、管徑、點數甚至接合方式都有明確的規則，而這套規則是經過數十年賽事考驗演進而來，絕非一般土法煉鋼隨便燒幾根鐵管就能了事，畢竟這玩意非得到意外發生才能驗證其真實效果，并非耍帥比炫的改裝物品，
改裝店家不得不慎。
 |

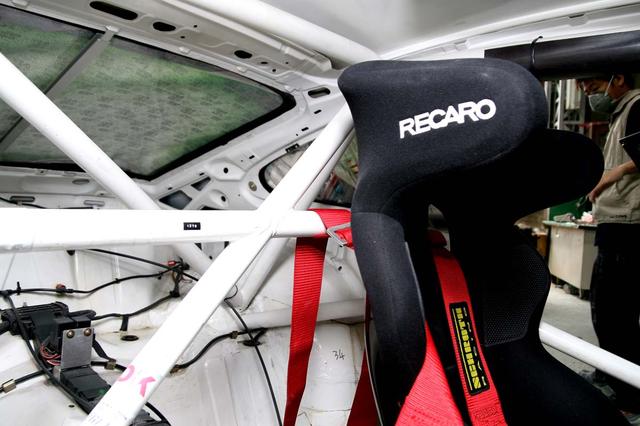

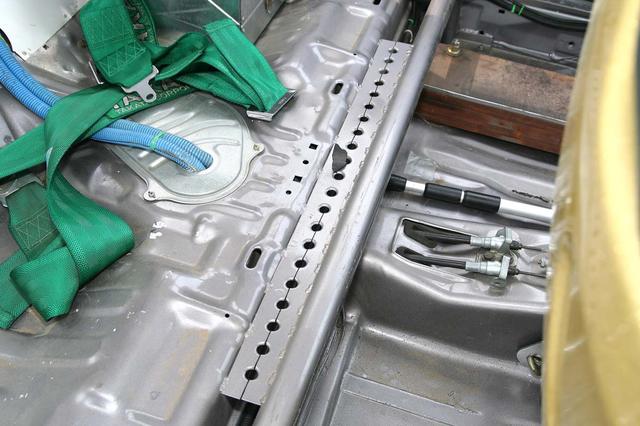

| 正統超跑賽事的防滾籠，須在賽車椅背后方加裝一個橫桿，除用綁六點式安全帶外，更重要的目的在防止車輛被后方追撞時，支撐賽車椅背之用，防止椅背折斷傷害到車手安全。 |
至于防滾籠對剛性提升之原理，其實與前述拉桿為異曲同工，但實際提升強度卻是數倍之多，這也是為什么筆者會說防滾籠是最值得鼓勵的改裝物品，裝上一組防滾籠絕對比您全車?yán)夤鈦?lái)的有實質意義，何況小命只有一條，防滾籠就是你盡情揮灑時的最后一道防線。以過去筆者試駕過加裝防滾籠的六代思域廠車為例，透過防滾籠的加裝，不僅車體扭曲聲獲得有效抑制，最重要的是大幅強化的車身強度讓避震器及輪胎更加有效的發揮，路感回饋更加直接明確，而車重雖然多出40幾公斤，但相信有了防滾籠的保護，將能使車手為更加安心、專注于追求賽道速度上，單圈成績自然有所提升。改裝防滾籠時最佳安裝方式乃為與車臺焊接之一體成形式，但是一般道路用車不太可能這樣做，因需考慮日后復原及驗車等等問題，所以固定的媒介－螺絲，就扮演相當重要的角色，且分解點愈少愈好。根據FIA規范，所有管對管接點，必需要以套管加多點螺絲來固定，且螺絲固定的角度也必需各自?xún)蓛沙删攀却怪?，以確保其強度。
 |
| 據專精于打造防滾籠的臺中喬宇掌門人-曾增銓表示，打造防滾籠就像是在做良心事業一樣，許多步驟都須謹慎不能馬虎，只要車主預算足夠，絕對以最高規格的方式來打造防滾籠。 |
街車強化為目標 提供客制化打造
而為了一探防滾籠打造的真正過程，筆者來到了位于臺中近幾年轉型打造防滾籠的喬宇汽車，透過掌門人－曾增銓的介紹，讓筆者對防滾籠的制作有更深刻的了解。據曾增銓表示，一組具備安全防護功能的防滾籠，至少須具備十點式設計，也就是不含A、B、C柱底部接點的話，防滾籠橫向與縱向間須有10個以上的接點才算是基本的防滾籠配置，當然如果面對是比較激烈的賽事，例如Rally拉力或Drift漂移賽的話，建議需增加桿數與焊接點才能提供車手足夠的安全保護。
 |

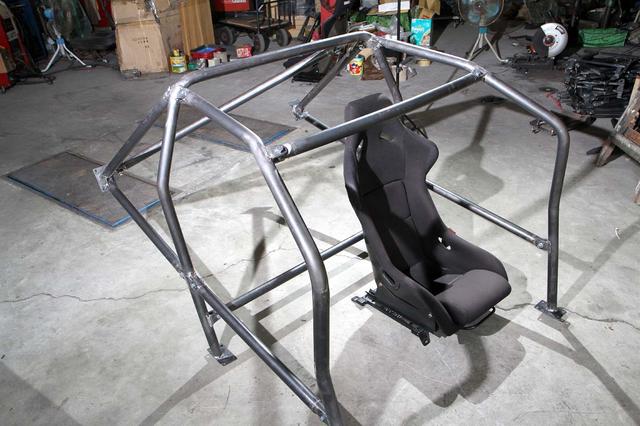

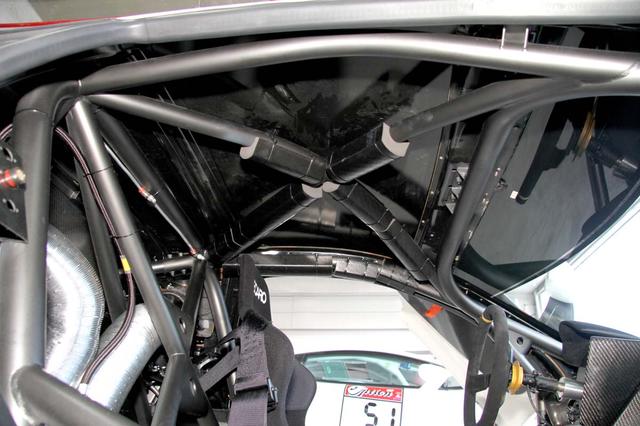

| 一組標準的防滾籠至少須為十點式設計，也就是不含A、B、C柱底部接點的話，防滾籠橫向與縱向間須有10個以上的接點，才算是基本的防滾籠配置。 |
至于喬宇所使用的鋼管材質，依據使用條件與車主預算，分成較高檔的鉻鉬鋼管與一般的鋼管兩種，前者是鉻、鉬的合金，擁有比鈦、鋁焊接容易、高溫焊接后脆性?xún)A向少、高溫加工性好且美觀，因此較一般鋼管更優異的耐沖擊力與韌性，同樣的厚度能提供較鋼管更強的沖擊的吸收性，因此選擇上可以使用比鋼管較薄的厚度，不過由于鉻鉬鋼管的比重較一般鋼管高，因此即使厚度變薄也不代表重量會比較輕。
 |

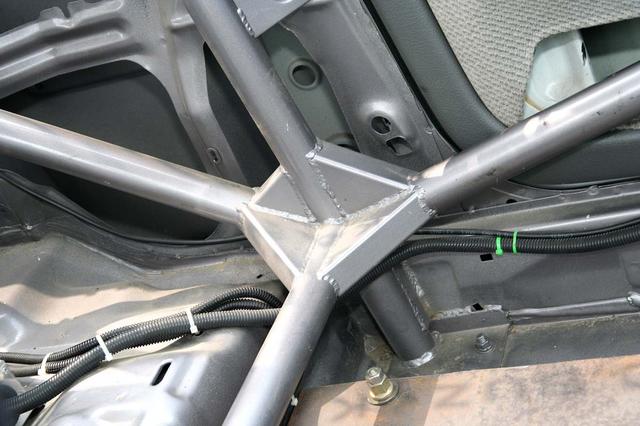

| 有時為了安裝方便，防滾籠支架的接點會采用鎖螺絲的方式來固定，此時螺絲的粗細就很重要，且有時為了進一步強化剛性，還會在支架交會處焊上三角板來補強。 |
至于焊接的方式與鋼管布置方式，則會參考FIA相關規范來打造防滾籠，有時還會親自接觸從國外引進臺灣的Cup Car廠車，例如WTCC或FIA N組比賽車，透過實際觀察國外廠隊打造防滾籠的方式，來作為實務上的燒焊技術來源。目前委托喬宇代為制作防滾籠的車輛，有一般街車也有大鵬灣的比賽車，前者多半為了日后復原與安裝方便，都會采用燒焊結合螺絲固定的方式來安裝，先將各個防滾籠的主要結構燒焊連接起來，再一一搬進車內利用螺絲將剩余的接點固定起來，雖然強度不若整組用焊的強，但應付街車使用已足夠。
 |

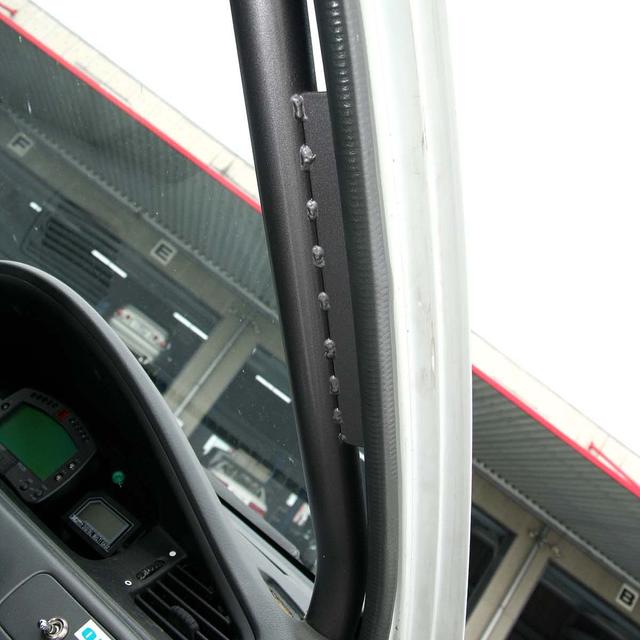

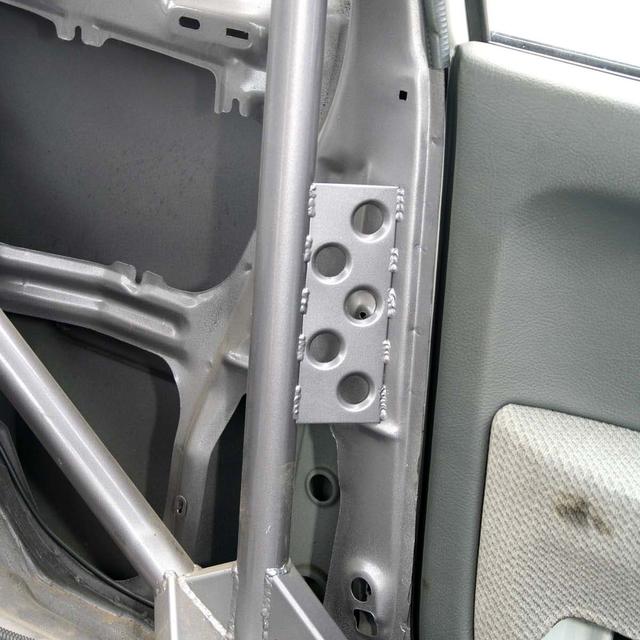

| 一般街車安裝防滾籠時，因考慮到日后復原或預算問題，無法做到像比賽廠車般完整例如緊接著A、B柱間的鋼管，都會額外透過鋼板與A、B柱進行連接，以徹底補強車身剛性，這樣才是正統的做法。 |
至于比賽車則接點都會全部采用燒焊進行打造，焊數也比街車來得多出許多，且在緊接著A、B柱間的鋼管，都會額外透過鋼板與A、B柱進行連接，以徹底補強車身剛性。最后曾增銓表示，防滾籠的打造關系到駕駛者的安全，算是屬于良心事業，只要車主預算足夠，絕對都是采用最高規格的方式進行打造。
 |

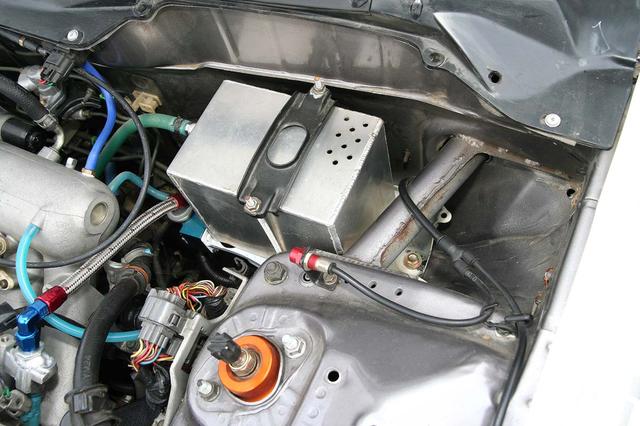

| 如果想要強化前避震器塔頂?shù)膭傂?，可以建議將防滾籠從車內延伸到此處，還能減少車頭側向撞擊時，避震器塔頂擠入車艙內的變形量。 |
結語
筆者建議如果真的有心加裝防滾籠的話，最好將價格因素摒除在外，市面上許多不到1萬塊完工的防滾籠，不但未依照FIA規范進行設計施工，就連材質都參差不齊，裝上后不僅安全、剛性沒保障，還徒增車重增加油耗、影響性能表現，此外其它搭配防滾籠之保安物品如賽車椅及安全帶更要確實使用，否則遇到意外時因頭撞防滾籠而受傷可就冤了。
 |

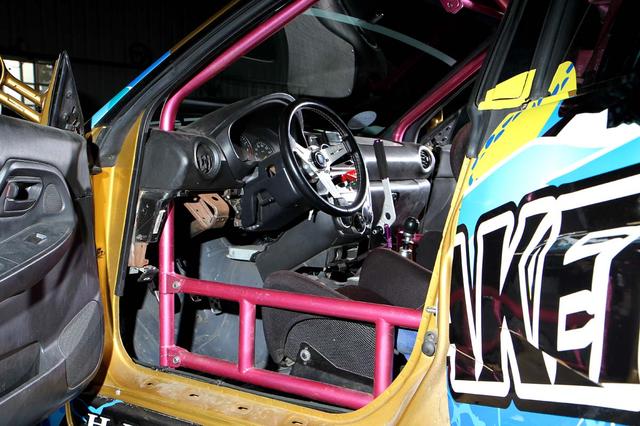

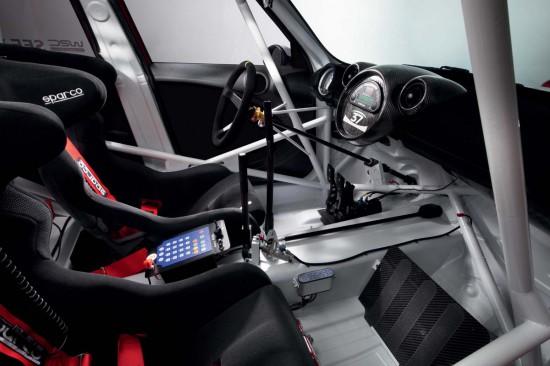

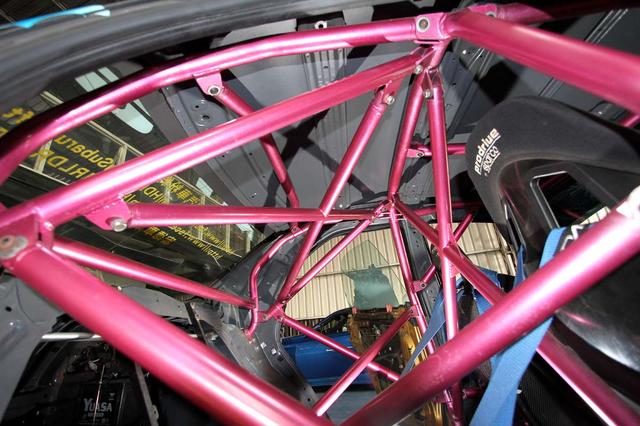

| 如果參加的是車體拉扯比較激烈的賽事，防滾籠的密度就會更高，甚至駕駛座的Side Bar要燒成兩只或X型，才能減少車身側撞時的車門擠壓程度，保護車手安全。 |
