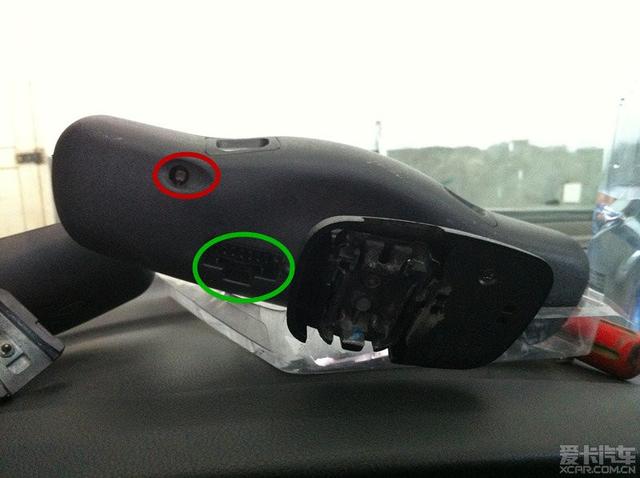

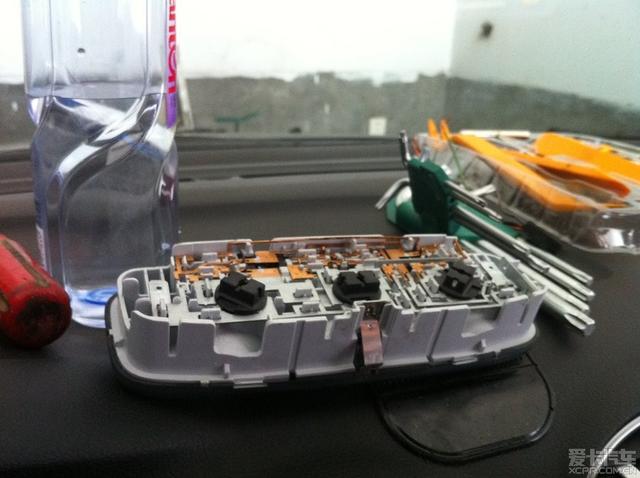

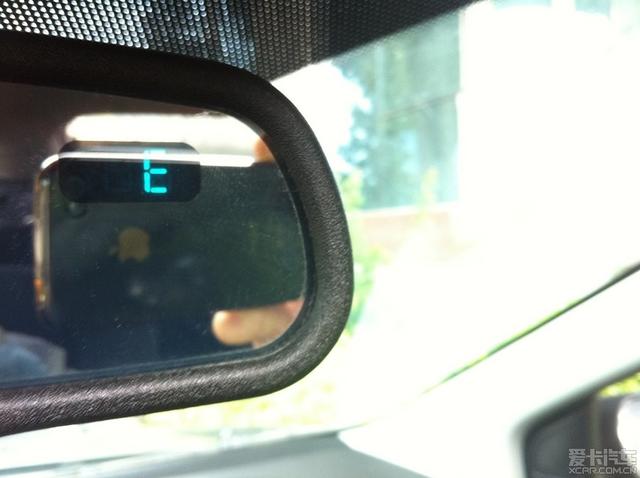

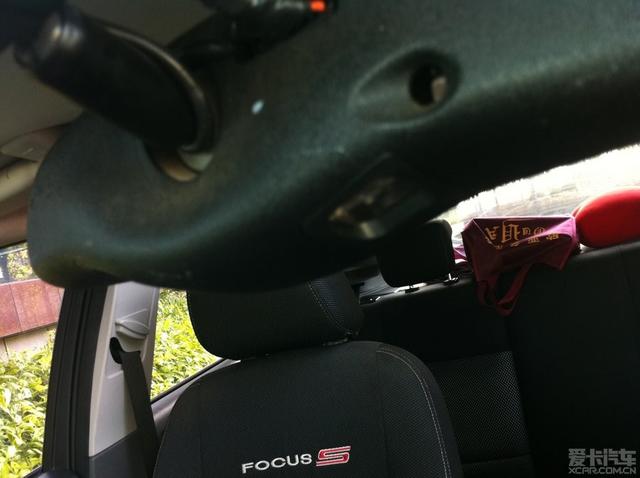

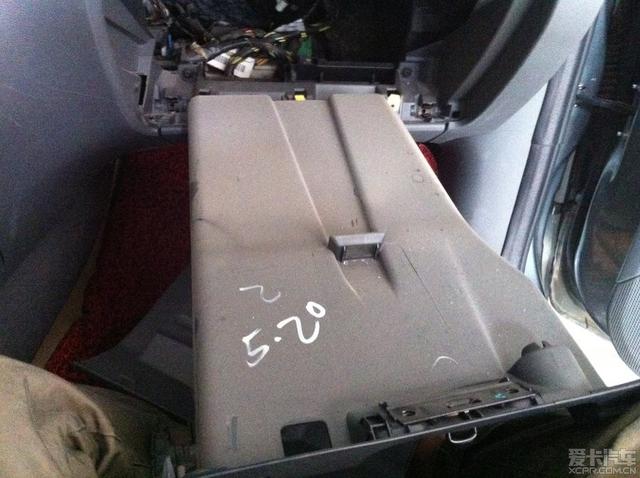

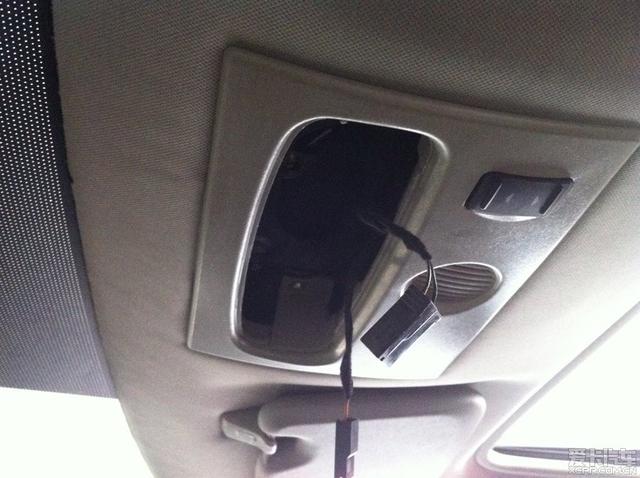

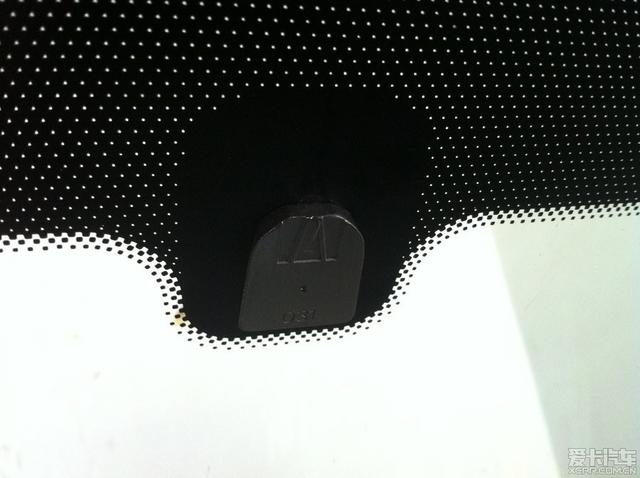

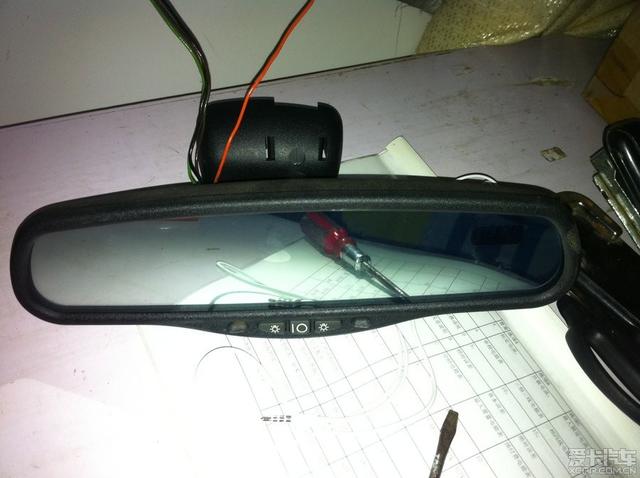

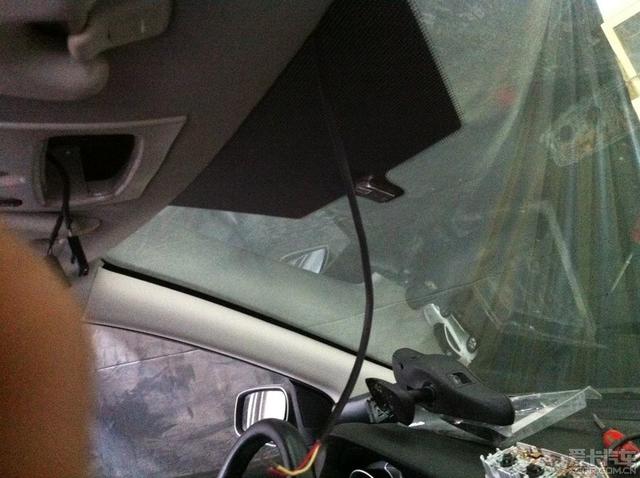

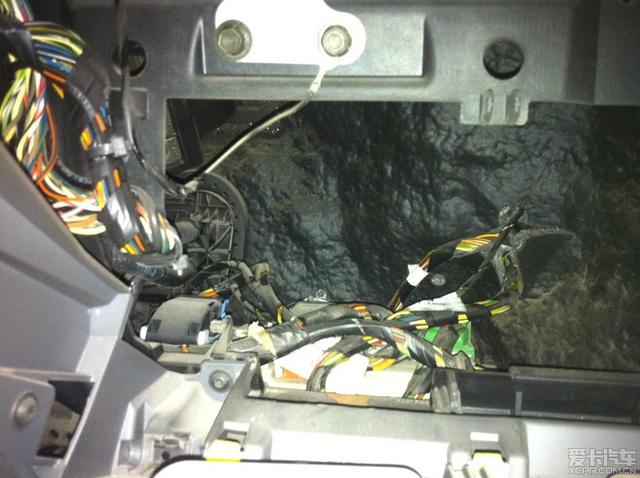

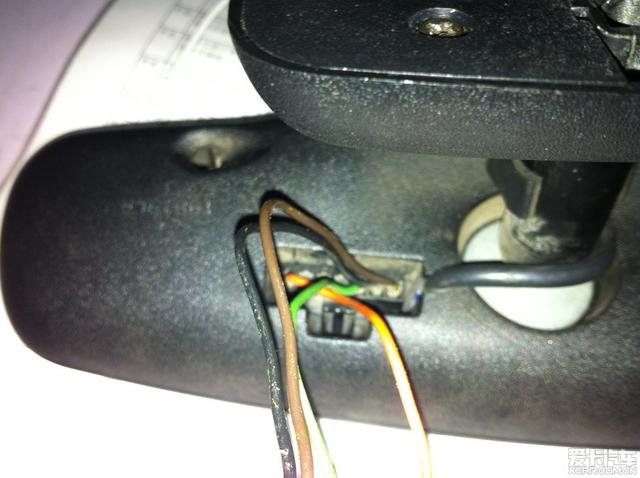

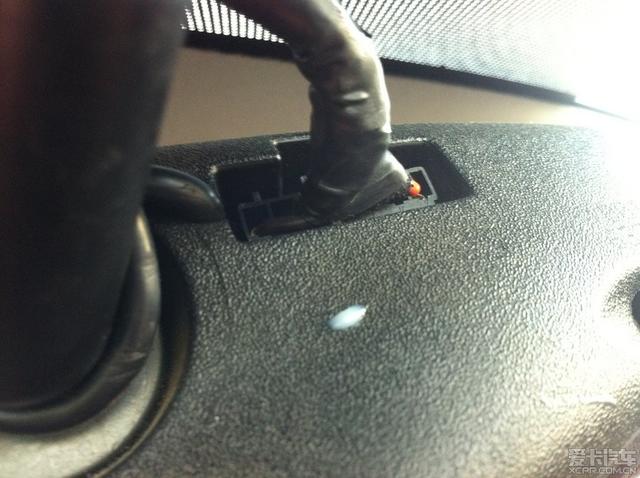

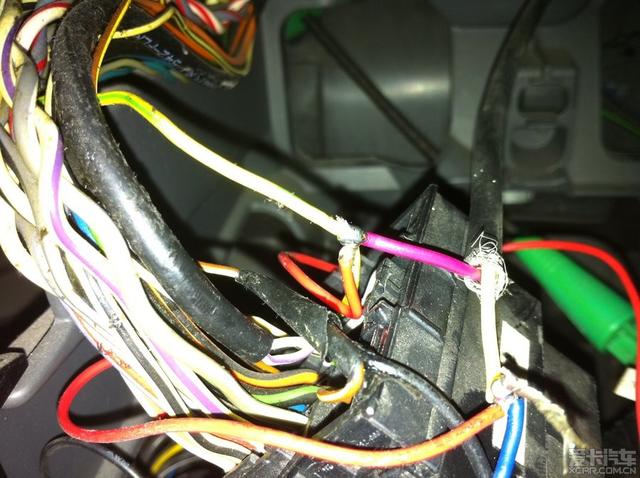

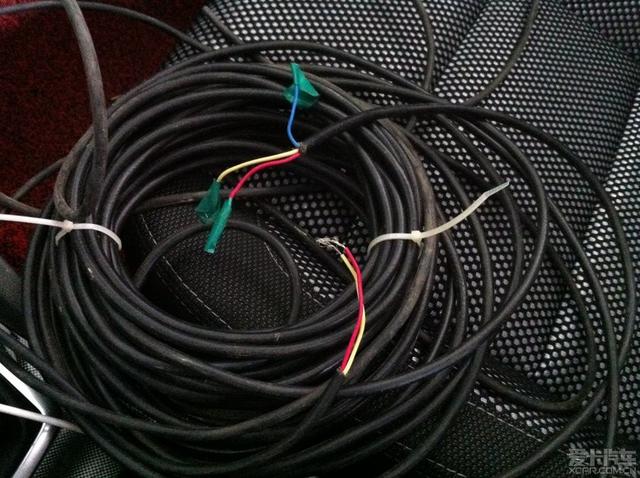

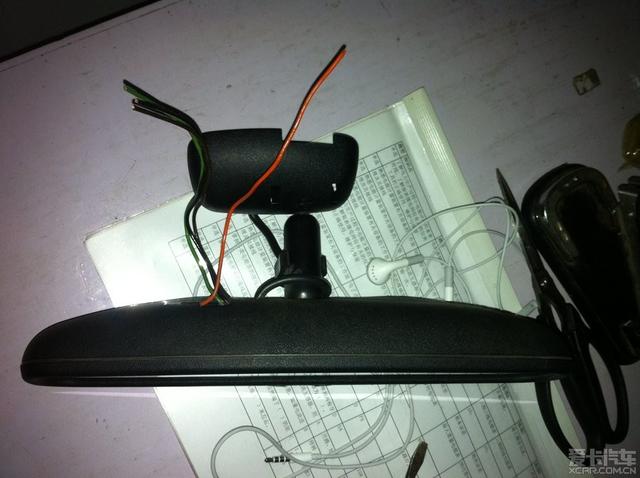

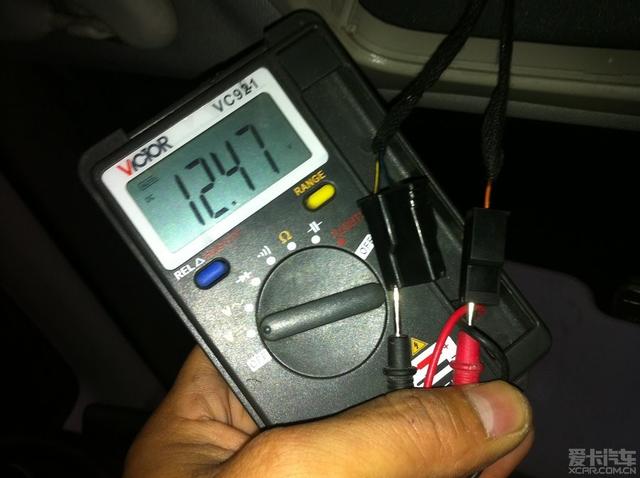

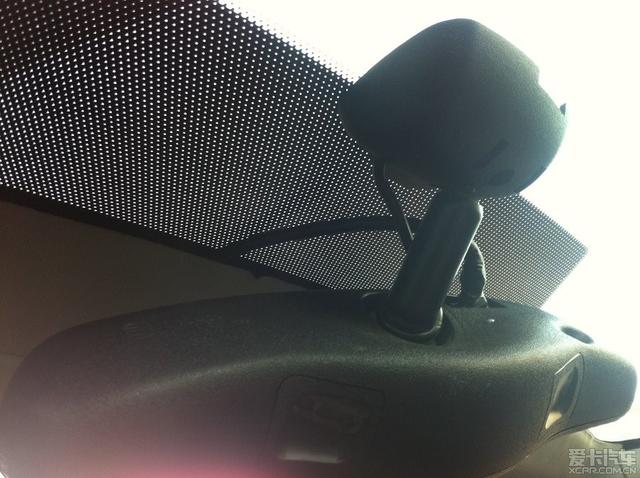

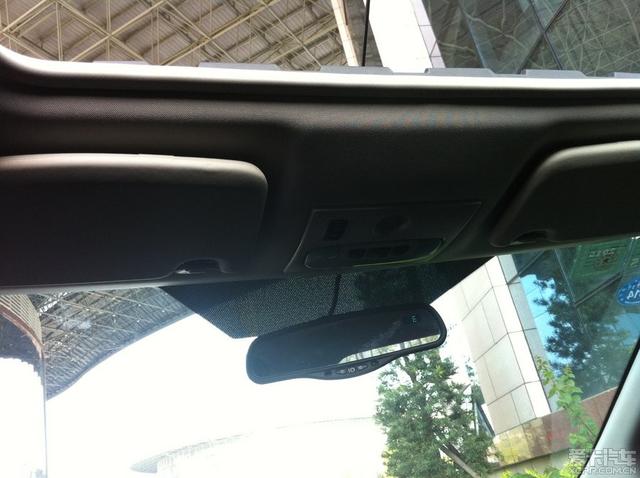

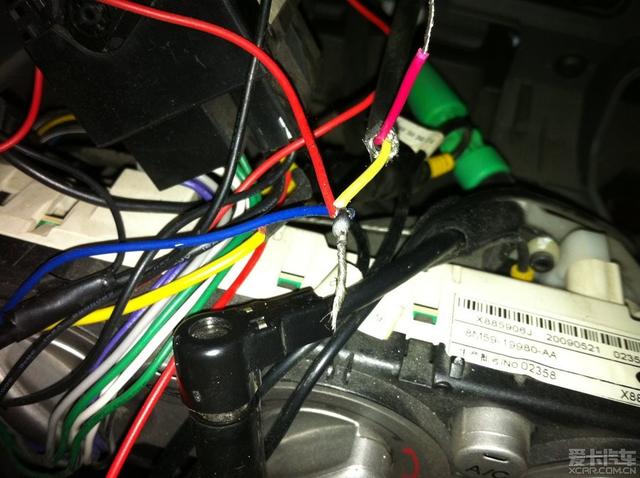

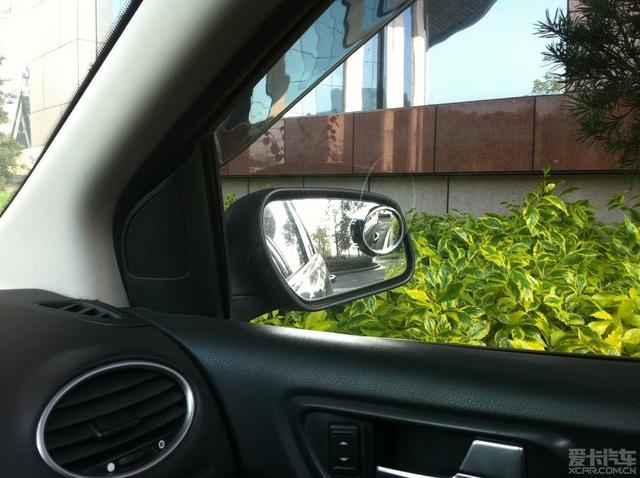

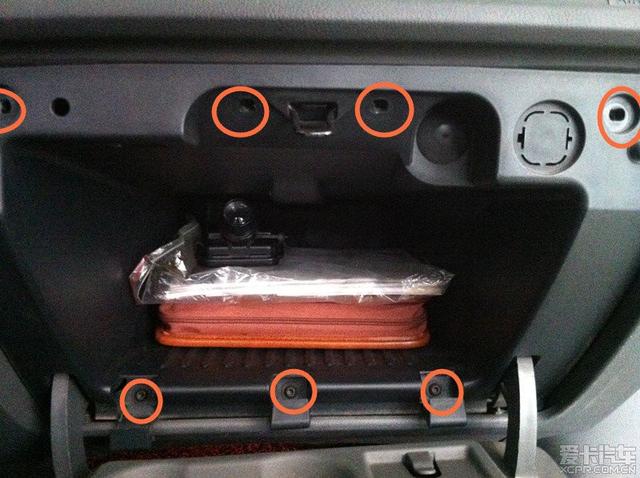

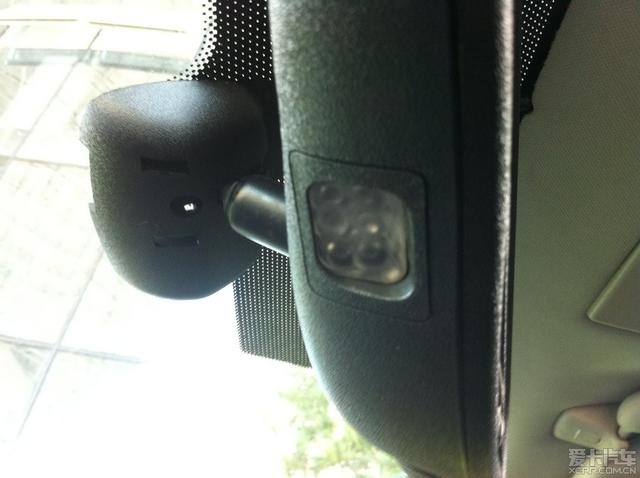

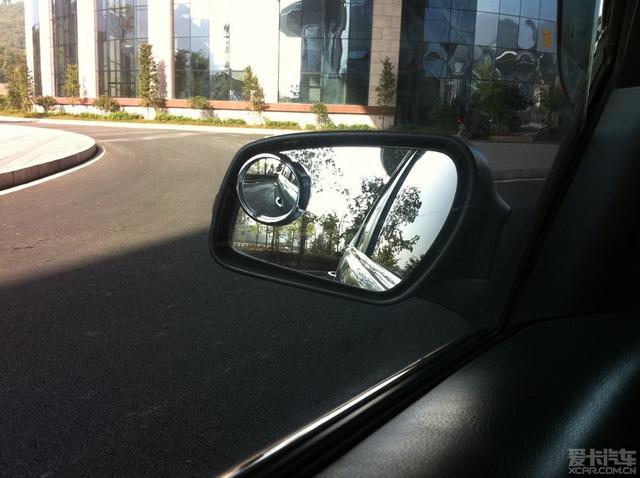

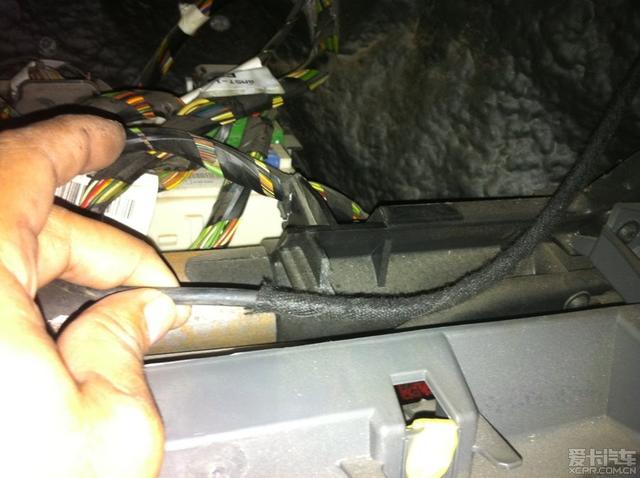

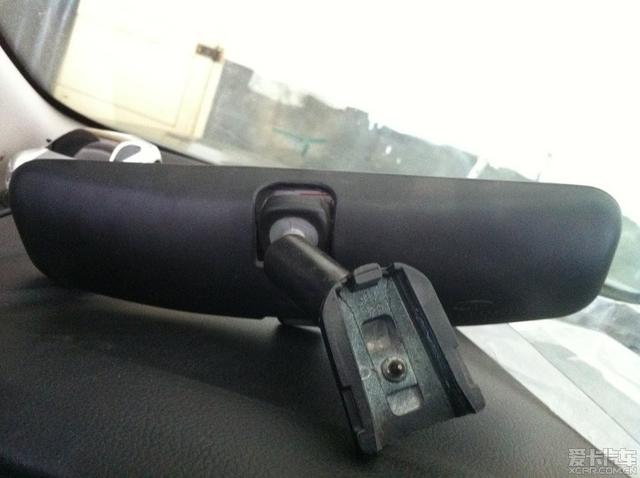

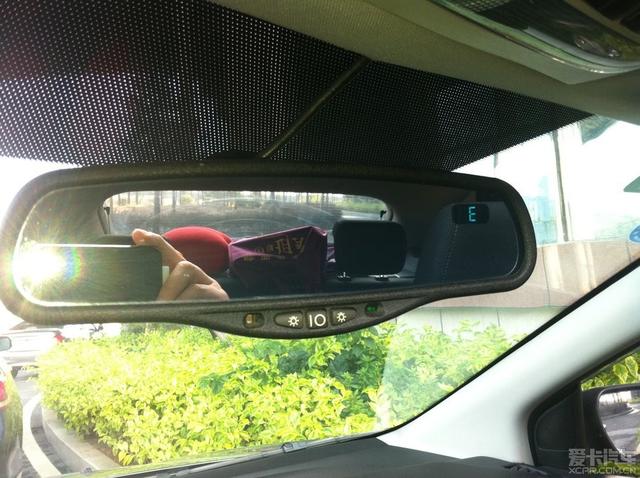

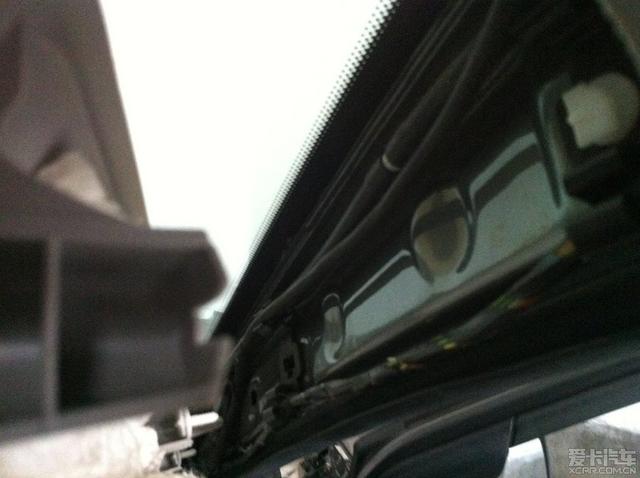

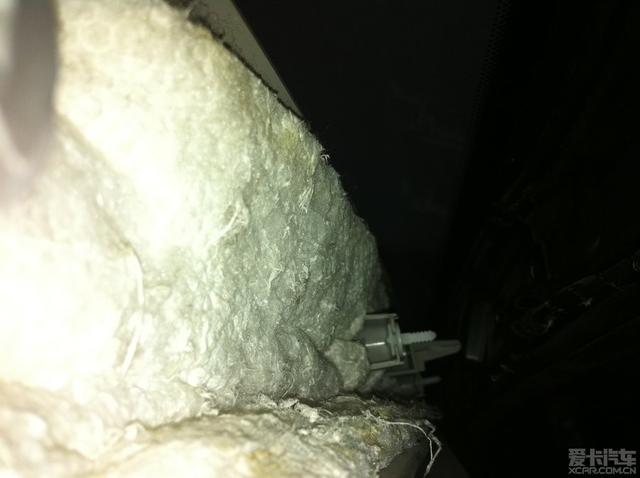

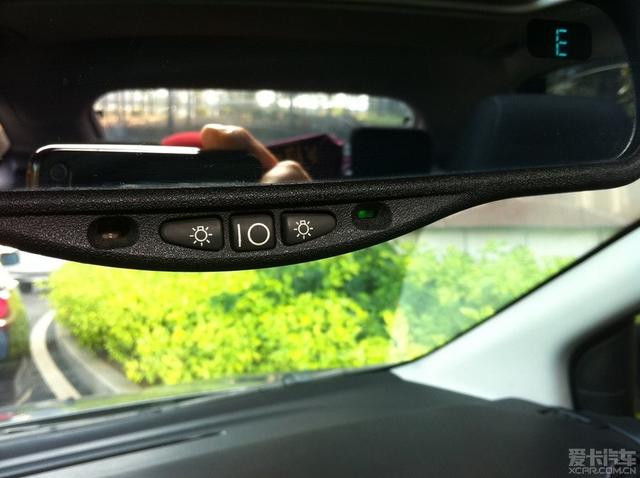

聲明：本帖系轉載于愛卡汽車論壇 作者:fj1601,版權歸作者以及愛卡汽車所有。 始終覺得手動的防眩目后視鏡不好用，開車時去擺動后視鏡會分散注意力。剛好手上收了一個別克車的自動防眩目后視鏡，但是找接線資料花了一段時間總算摸清接線定義?？偟氖撬臈l線分別是正極、負極、ACC、倒車。原廠的后視鏡較簡單只有一顆內梅花螺絲頂著的，松了螺絲就可以輕松取下后視鏡了。別克車和福特都是美系的，后視鏡的座也通用。  準備退休的后視鏡  這是準備改裝的別克車自動防眩目后視鏡了，前后共有兩個光敏電阻紅圈的是前面的，它的工作原理是當前面光線變暗，而后面有光線光線射入時防眩目功能開始工作，鏡面反光層由亮變成深綠色。當前后同時暗或亮?xí)r是不工作的，而倒車線的作用是當防眩目工作時掛入倒車檔，會取消防眩目功能。紅圈中的是前面的光敏電阻了，它用來感應車頭方向的燈光，綠色的是線路接頭。后視鏡的卡座和原車的不同，它是用彈片的彈力將后視鏡卡在卡座上。     需要從閱讀燈處走線，先拆閱讀燈。   計劃走線是從閱讀燈接12V正負電源，經A柱到付駕駛位到導航接ACC和倒車線。拆儲物箱要拆這7顆螺絲。  ?？怂沟膬ξ锵渫ι畹摹?br>  準備接線的電纜。  拆了儲物箱的模樣，儲物箱底下好幾把線位置就是電源保險盒了。  查找12V電源。   ?？怂惯€是比較厚道的，A柱有隔音棉。 電纜由A柱走線和水管并排走了。  容易產生噪音的地方包布基膠帶。   由導航處接ACC和倒車線，接頭焊接。    裝好的后視鏡，安裝較簡單，只要往頂棚方向推人就可以卡住。    裝好的后視鏡帶閱讀燈。  面板上依次是后光敏電阻，左閱讀燈開關、電源開關、右閱讀燈開關、電源指示燈。  帶電子指南針的哦。  裝好后的模樣。    加了倆后視鏡的小圓鏡，挺實用的倒車方便。   改裝都是自己動手，沒讓改裝店賺半毛。之前還改了海拉3透鏡+海拉4安定+飛利浦燈泡等，因都是自己動手中間漏了好多細節沒有拍。    聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
