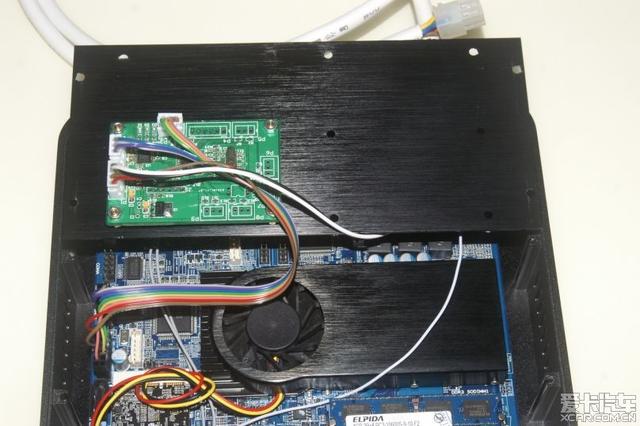

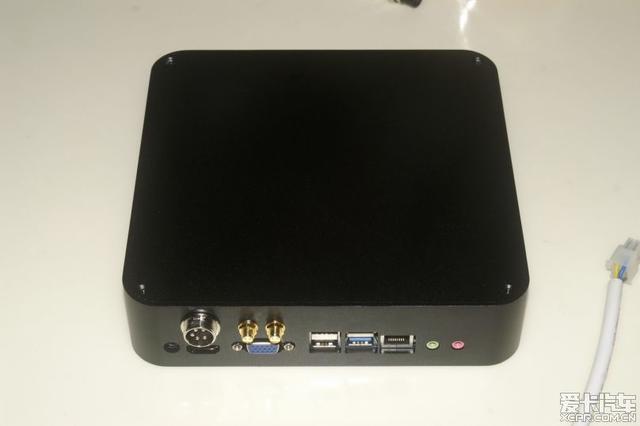

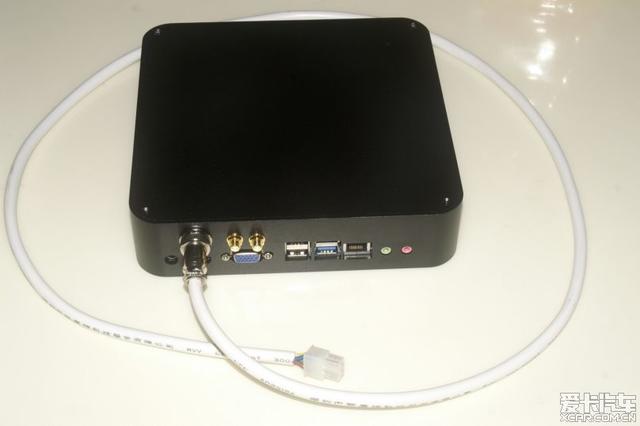

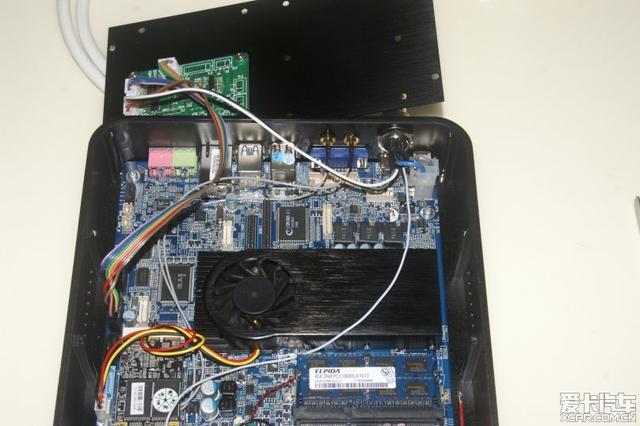

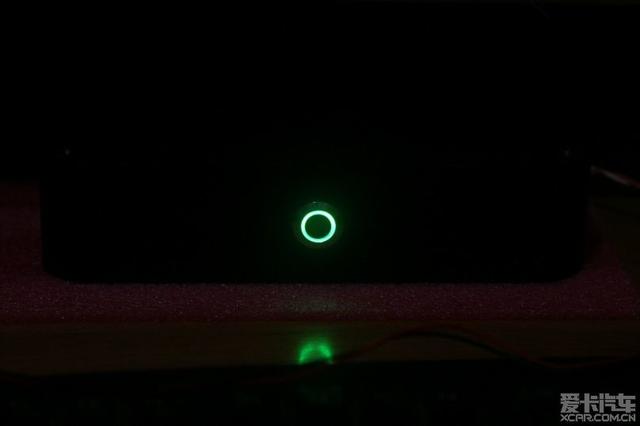

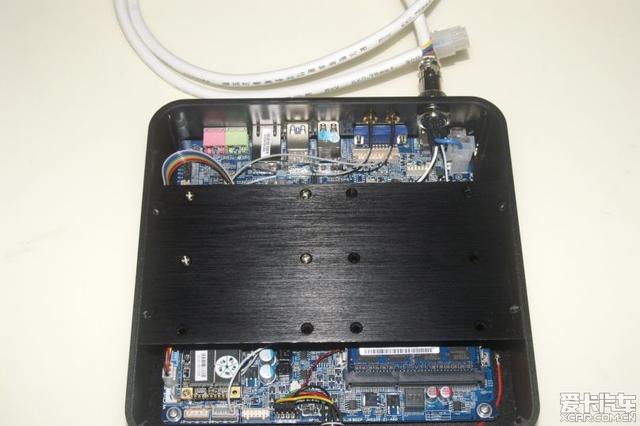

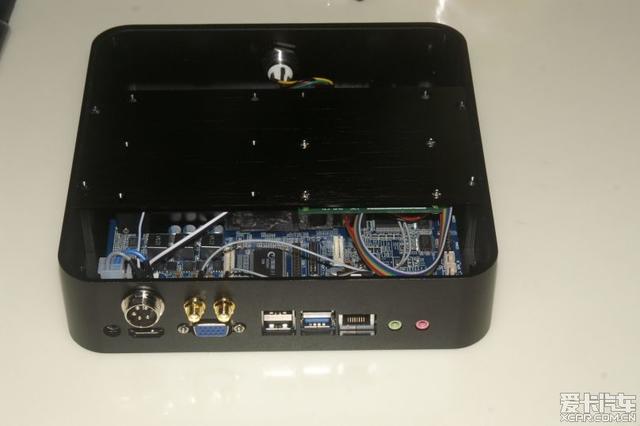

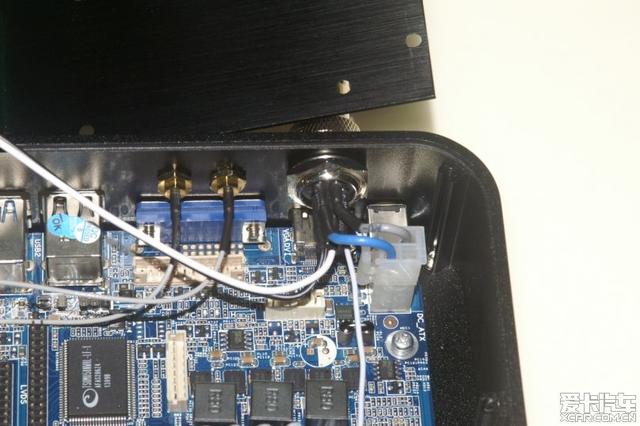

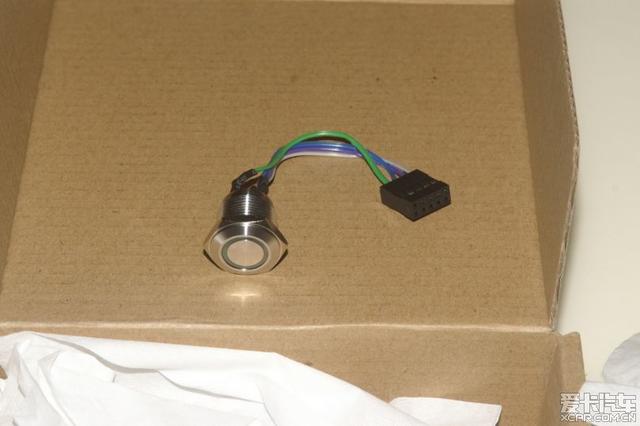

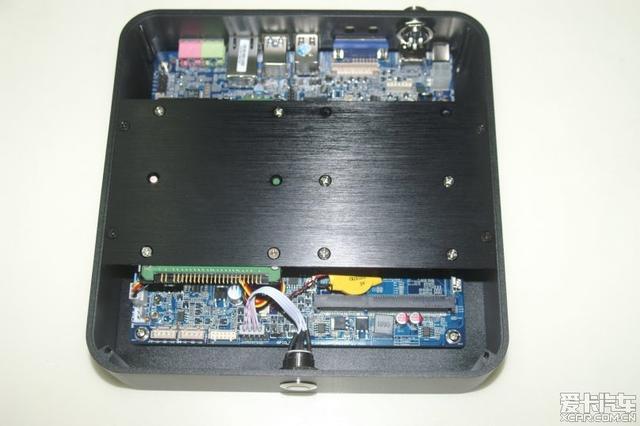

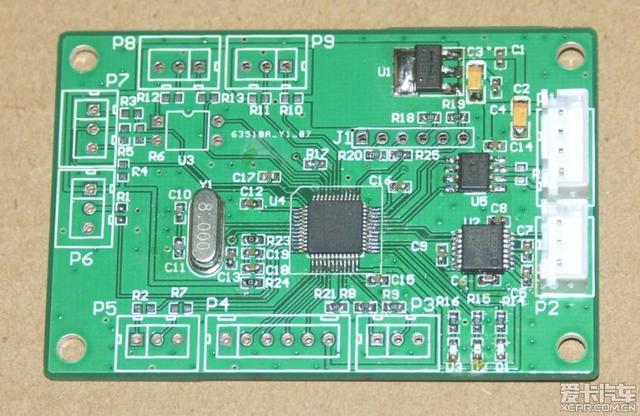

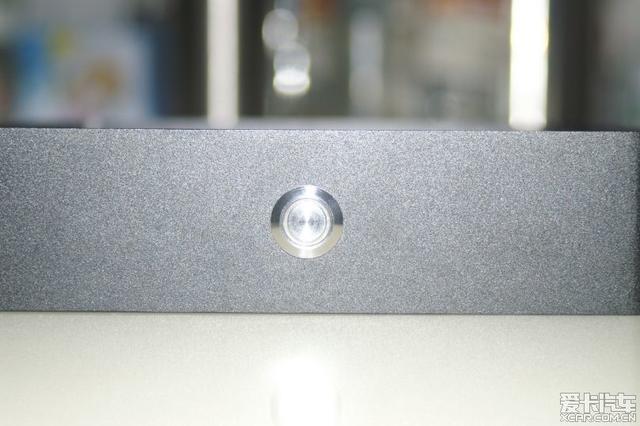

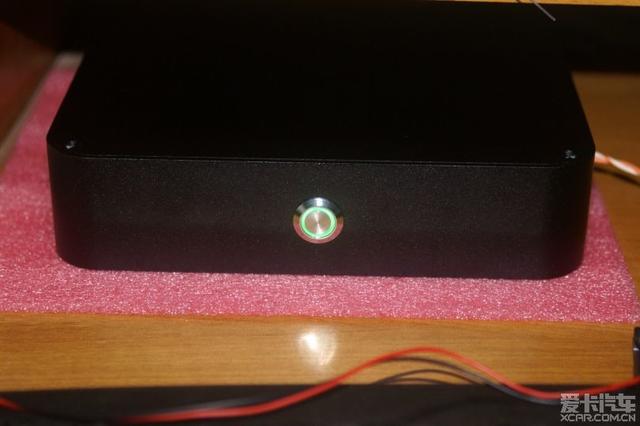

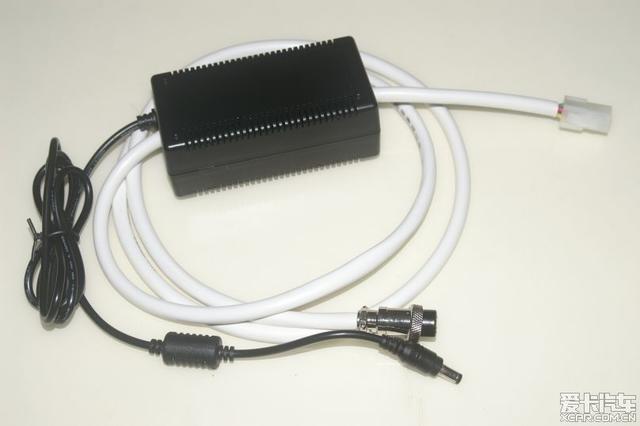

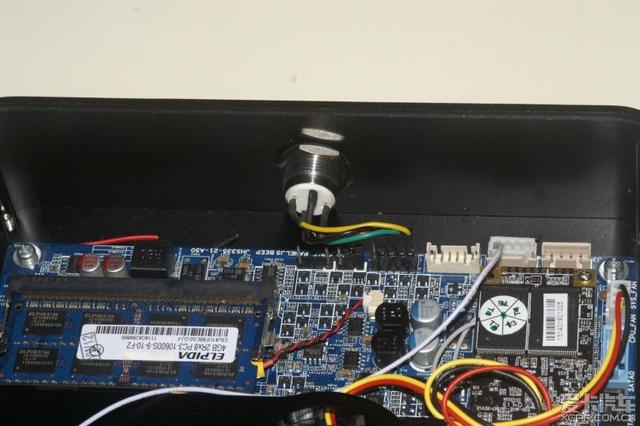

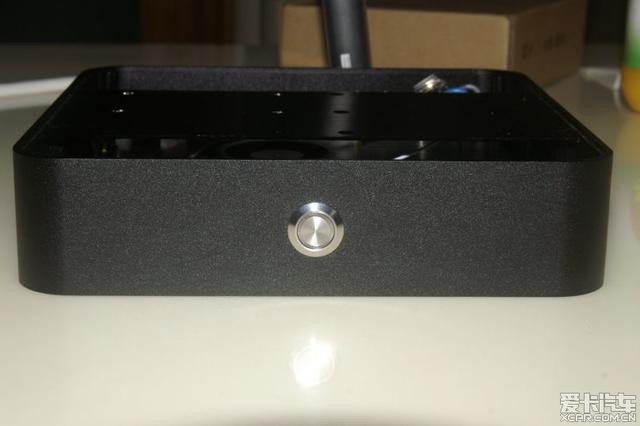

聲明：本帖系轉載于愛卡汽車論壇 作者:cforce,版權歸作者以及愛卡汽車所有。 我的這個車載電腦用了兩年了 最近在跟群里的同學折騰新的硬件，忍不住升級了一下。 這次做到了14秒開機  先秀做好的主機   主機安裝后的效果  下面一樣樣介紹這次的電腦配件 首先是這次我們定制的機箱 全鋁合金黑色機箱，散熱非常好，手感也不錯  機箱上預留了航空插頭和wifi天線的安裝位置  利用5芯的航空插頭連接車上的電源及CAN總線。航空插頭非常牢靠，不會受車載顛簸影響。  內存用的是筆記本內存，這種接口抗震效果很好 硬盤用的是mSATA接口的SSD，雖然貴了些，但是速度快，線束少，非常適合車載。這種硬盤本是工業上用的來著。  硬盤托架也是鋁合金的，可以安裝兩塊2.5寸硬盤。   這里拿一塊廢棄的IDE口的筆記本硬盤做了參照  我們利用其中一個硬盤的安裝位置安裝了協議板  來張協議板的靚照  可以說協議板是整個電腦的核心，沒有它這臺電腦就平庸了 秀秀機箱上那個20多塊錢的燒包不銹鋼按鈕。為了跟機箱的磨砂效果配套，咬咬牙上了這個亞光的不銹鋼按鈕。  按鈕自帶LED，效果還是不錯的   按鈕的靚照   做好的電源 用的是成品的DC-DC穩壓電源模塊，帶ITPS功能，不過我們沒有用它的ITSP共。電源用的是LTC3780的芯片，光這個芯片都40多塊。電源采用的是固態電容。優良的電源確保了電腦能穩定可靠的工作，電腦運行中車子打火也不會重啟。  這次采用的是1037的thin mini-ITX主板，規格如下

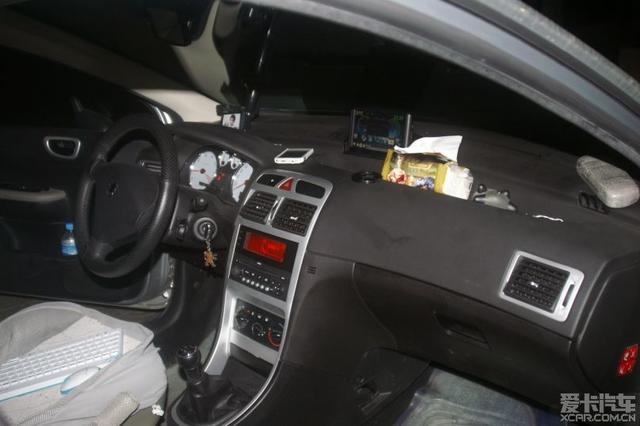

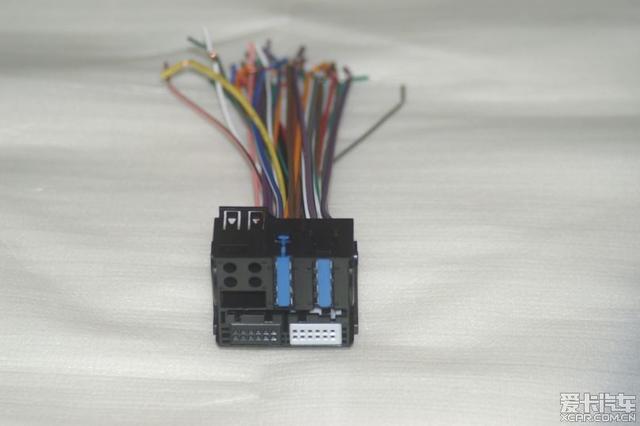

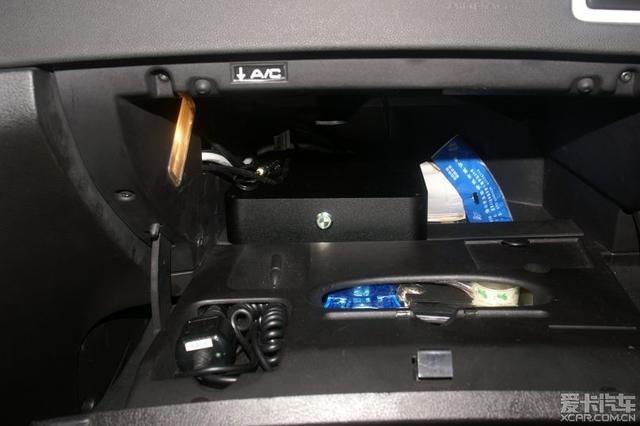

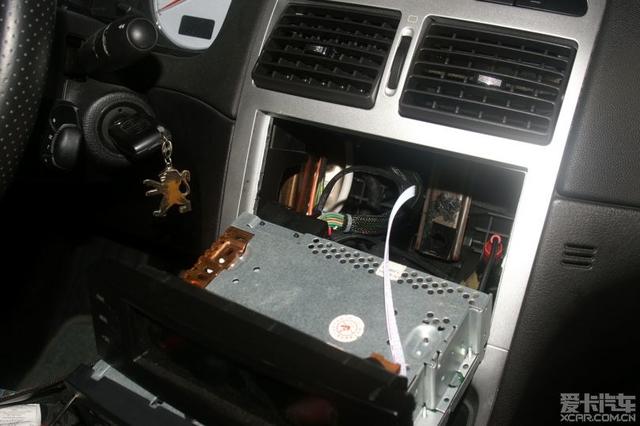

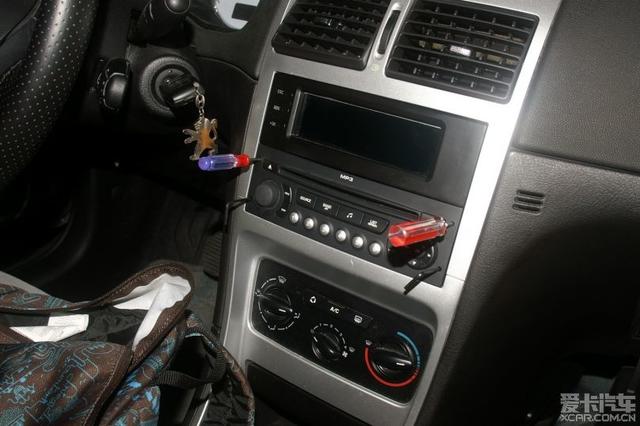

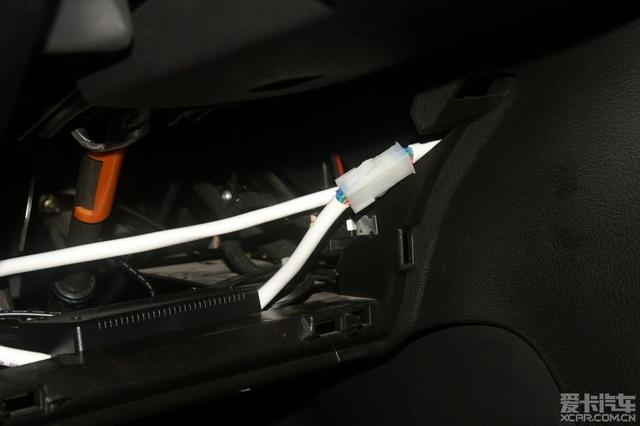

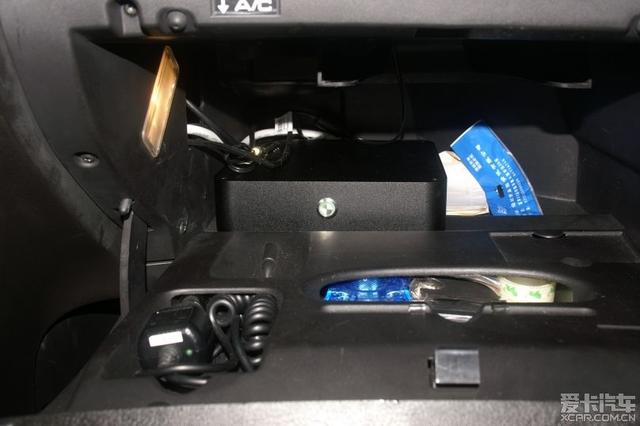

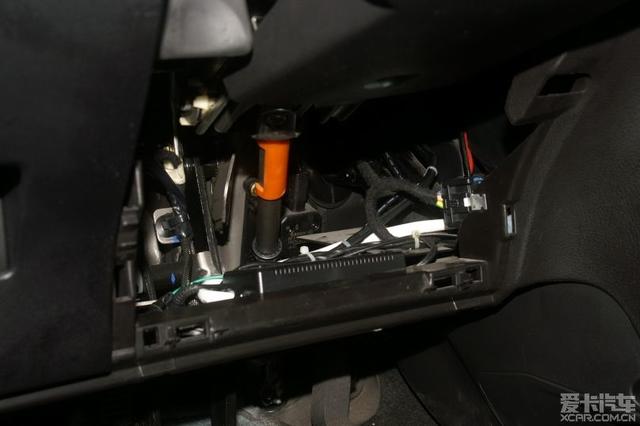

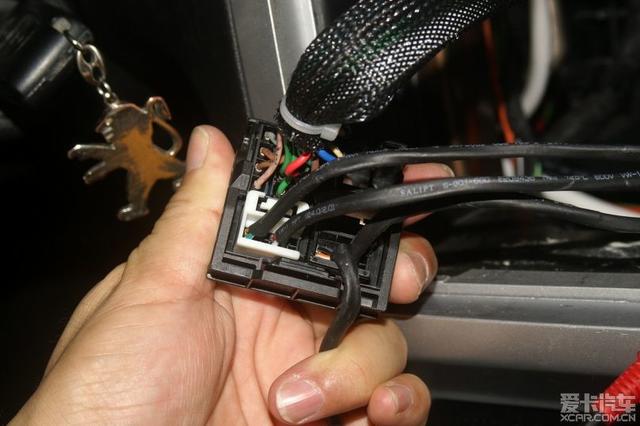

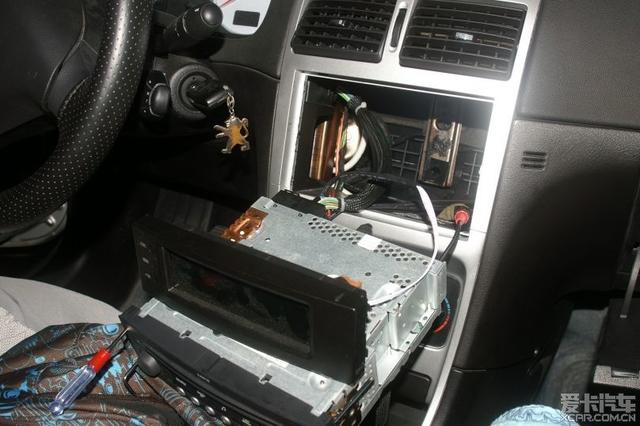

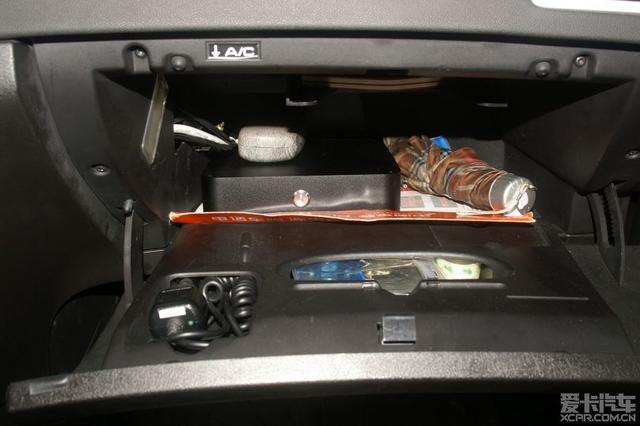

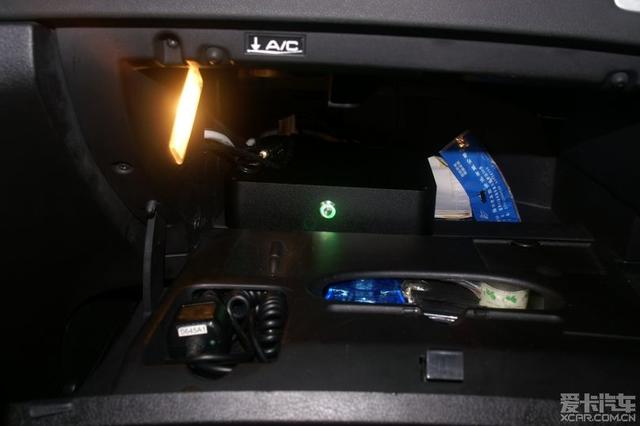

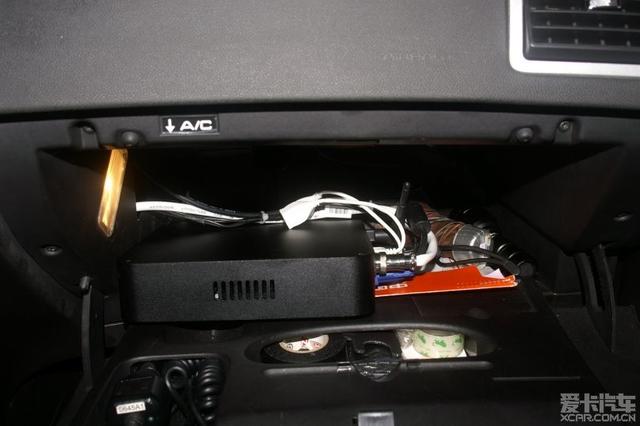

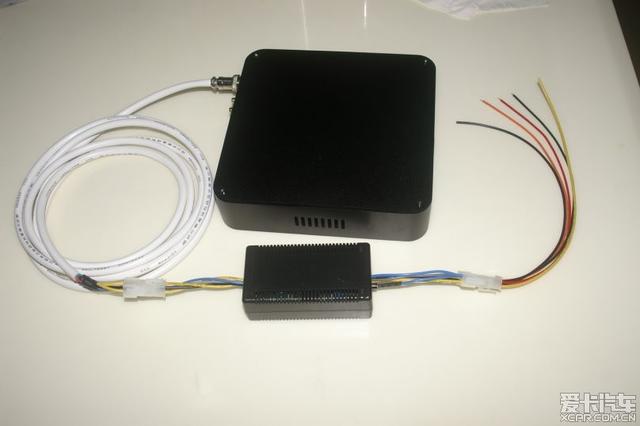

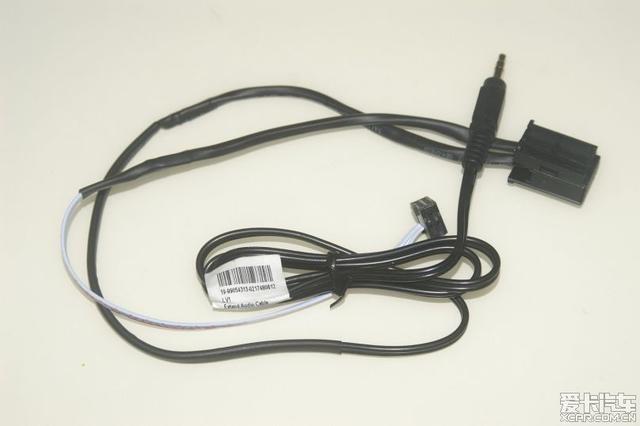

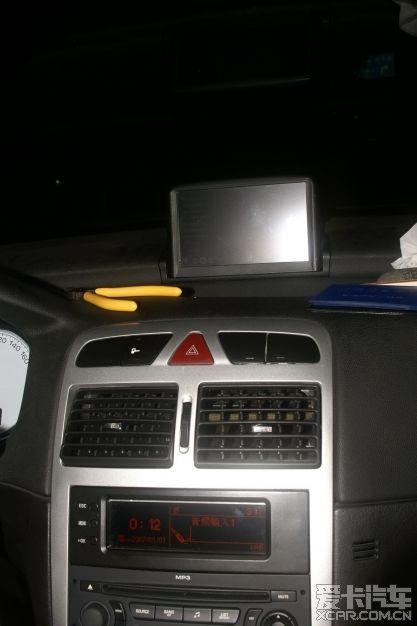

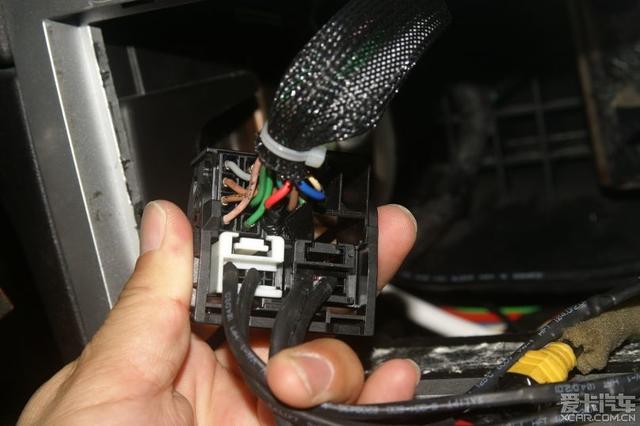

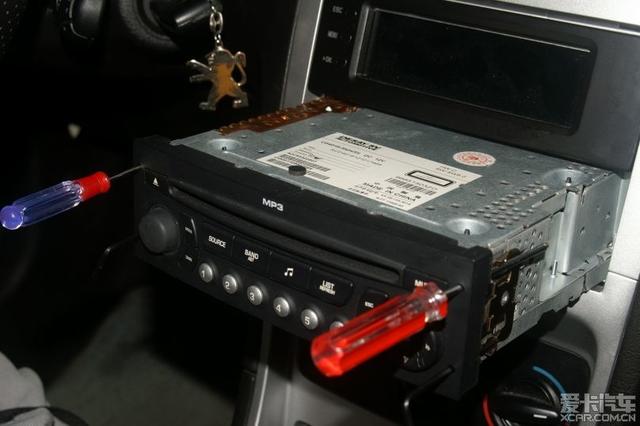

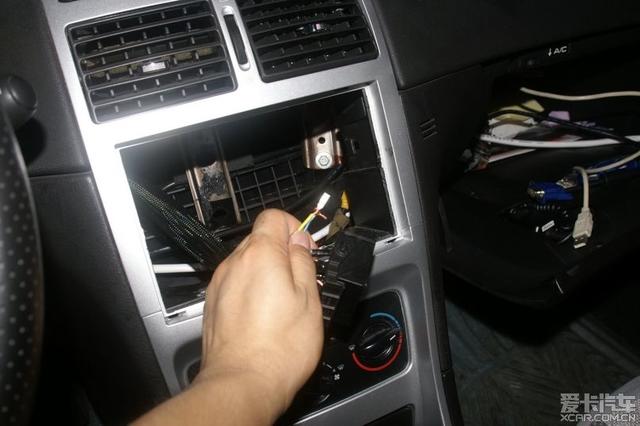

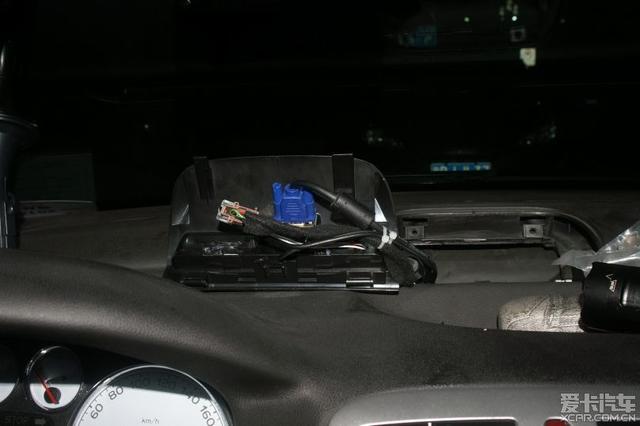

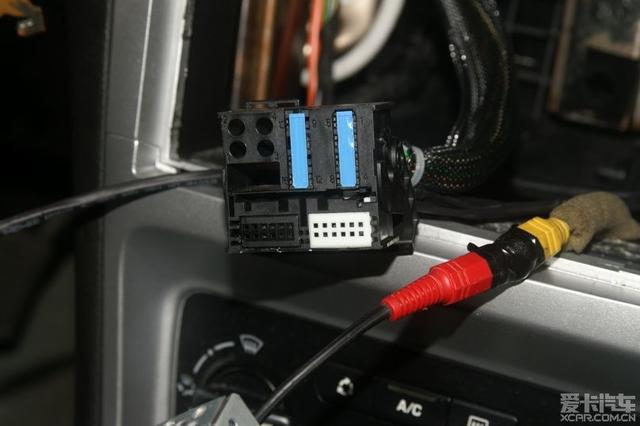

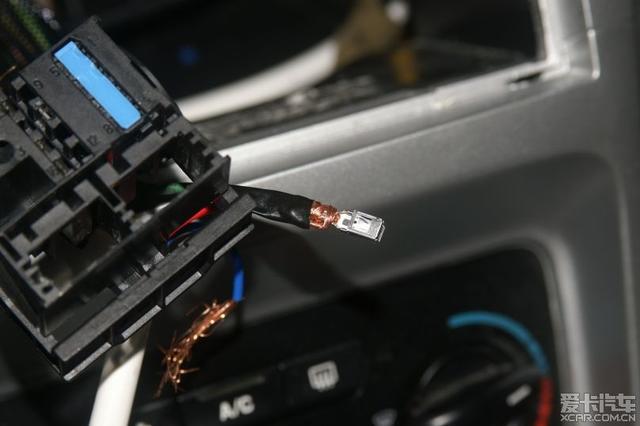

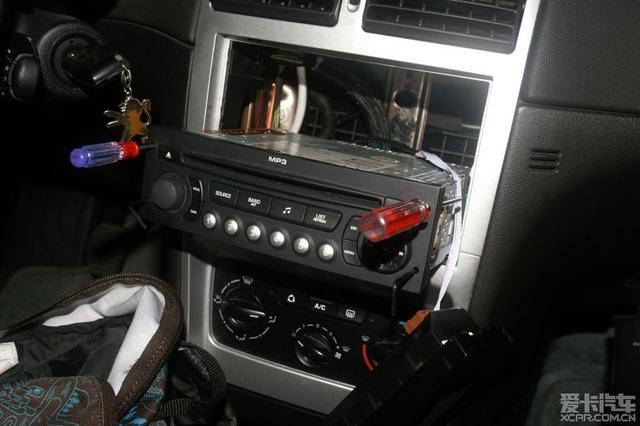

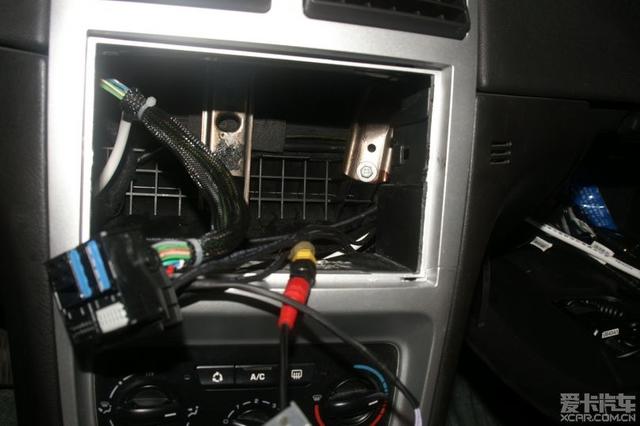

這塊主板支持快速啟動，我們請高手幫忙修改了BIOS，使用高速SSD的情況下，可以做到14秒進系統。對于車載電腦來說，啟動慢一直是一個讓人很頭疼的問題。能過快速啟動是我們夢寐以求的。主機上電后14秒能夠進入系統，這個速度可以跟WinCE乃至原廠基于QNX操作系統的導航系統媲美了。 再秀秀用到的線束   下面大概講講安裝過程。由于是升級安裝，這次沒換顯示屏，所以顯示屏部分就不做太多介紹了。 首先是取下RD4。有專用的工具，不過我沒有，所以只好找了其它東西替代    退出RD4的接插件端子，并線  用膠布包住，再塞回去  并好線的效果   接好AUX線還有連接C屏的電源及數據線。C屏的電源及CAN總線用的是RD4的換碟機接口。  音頻的AUX線送到手套箱。VGA還有電源線從手套箱經過RD4的安裝位置到方向盤下發。VGA拉到原廠A屏處  連接好C屏的線  裝回RD4  電源模塊放到方向盤下方  整理好線束  主機安裝到手套箱   主機比較小巧，基本不影響儲物  GPS接收器放到手套箱上方。GPS模塊用的是u-blox6，接收靈敏度非常好。安裝也非常簡單，用3M膠固定一下就行。 主機開機后的效果。單反老了，表現不出來。時間效果比這個漂亮。那個20多塊的按鈕還是值這個錢的。  大概說一下屏幕。 屏幕的供電也是經過的電源模塊。避免因為車上電壓的波動損壞屏幕，而且可以隨主機關閉而自動斷電。  裝好后的整體效果如下   謝謝觀賞！ 聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
