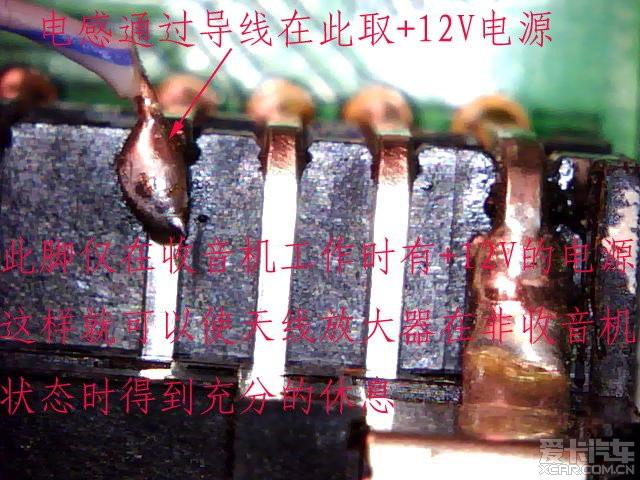

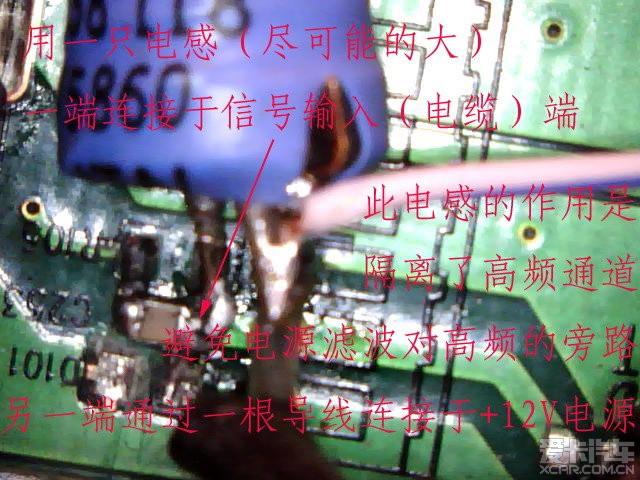

首先當然是測試原機，問題確實如此。測天線插孔的中心無直流電壓輸出，證實是一款只適合于長天線使用的收音機。因?yàn)樘炀€縮短后就必須加天線放大器，要將它用在短天線上就要在天線的內孔上加上+12V的工作電壓，使天線放大器能夠正常的工作，但又不能影響原機的功能，更不能損壞原機。這就要用到高頻信號與工作電源同線傳輸?shù)脑?，衛星天線與接收機之間就是用的此方法。查閱原機說明書，在機后的接線插頭內是有一獨立的天線放大器電源的，它隨著收音機的工作而工作。但絕對不能直接接于天線的內孔上。首先測量天線內孔對地的電阻，約1MΩ，應該不會對電源造成短路，可以試一下，這位網友就是這樣試的，接上電源后，放大器還是沒有工作（收臺效果不變）。實際上這就是我要說的第二個問題，一般電源對地都是有濾波電容的，它在濾波的同時，也旁路了高頻信號，所以放大器也許工作了，但放大之后的高頻信號全部被它引到“地”里去了。所以必須要在電源到天線內孔之間串聯一電感，理論上說是越大越好，但只能根據手頭現有材料進行加裝，我選擇了一個磁芯電感。另外，在天線與高頻頭之間還是使用隔直電容比較放心，于是：……

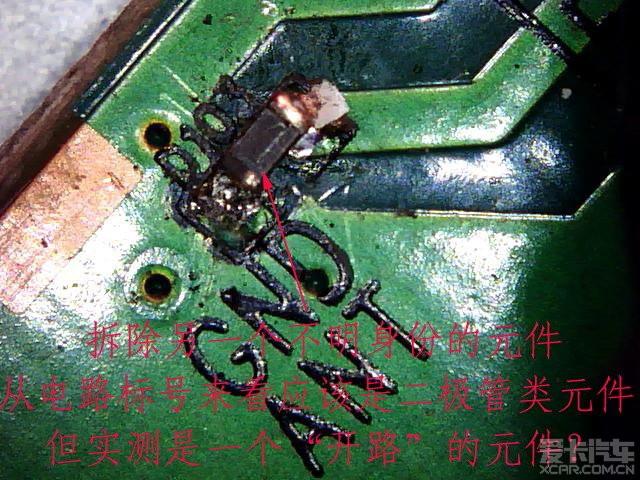

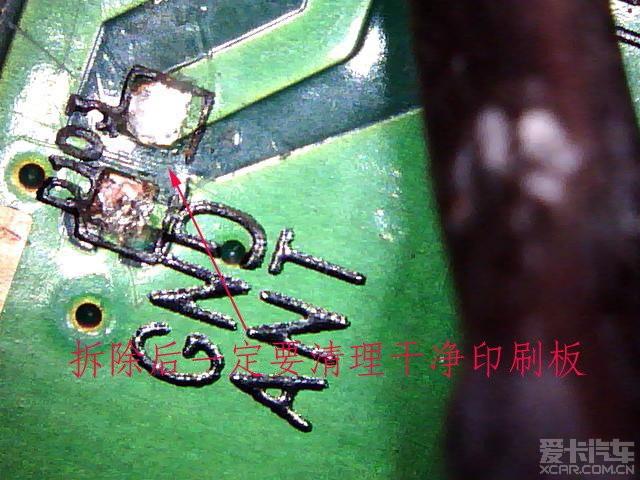

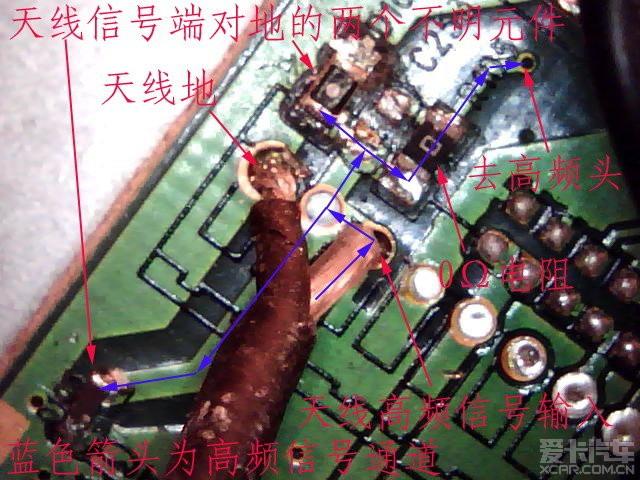

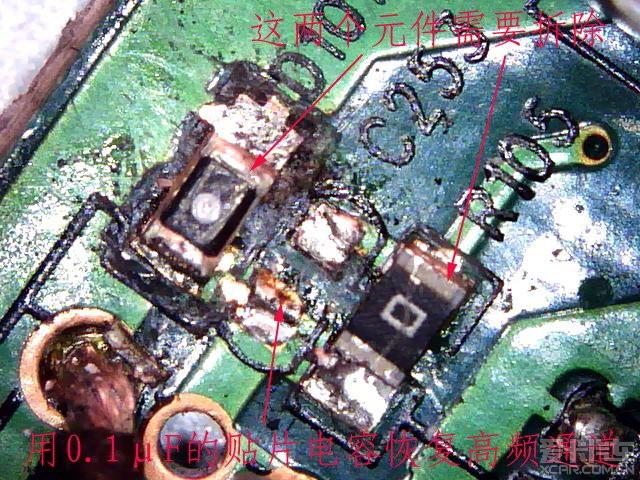

　　拆機后發現，天線對地回路上還有兩個標有“D”符號的元件，經檢測，它們即不是二極管，也不是電阻、電容，更不是電感，于是將它們拆了，以免將來影響收音機的正常工作。

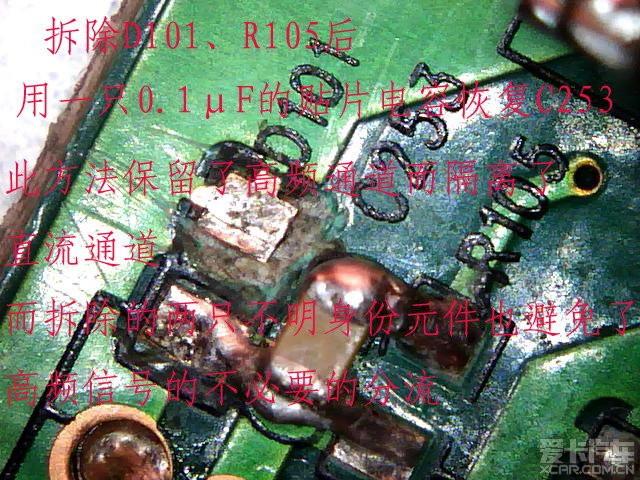

0Ω的電阻也拆了，換成了0.1μ的電容。

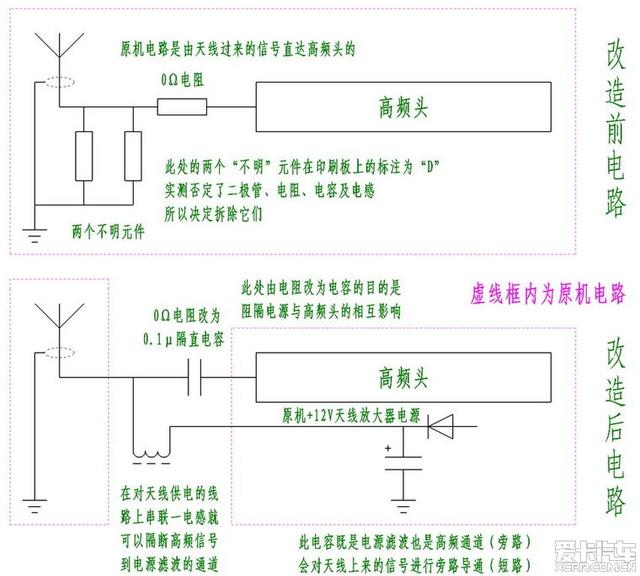

下面是此次改造的電路圖。


此次改造，經過實際試機，工作正常，與我車內原機相比，收到的電臺數量一致。
