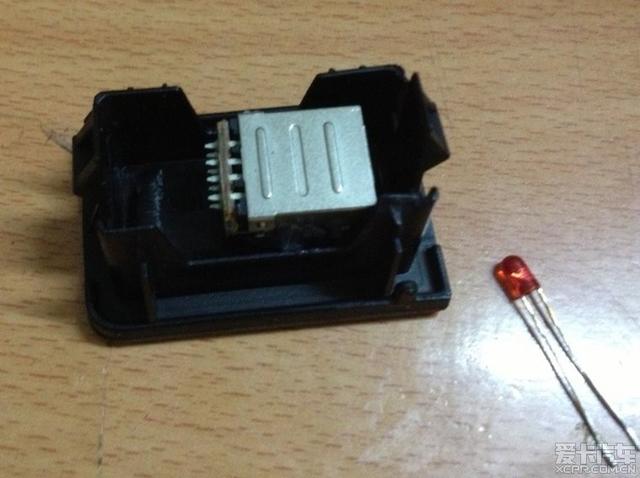

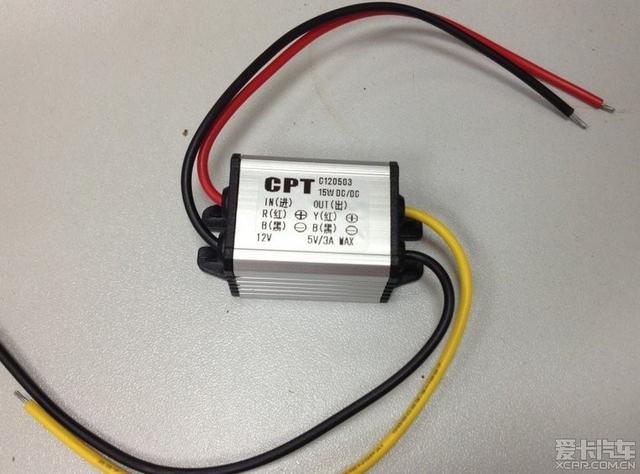

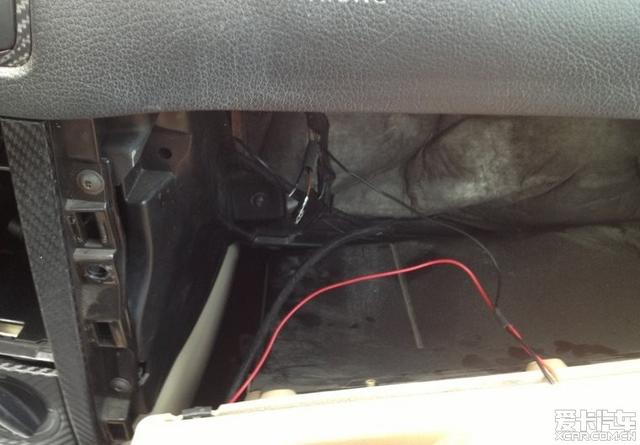

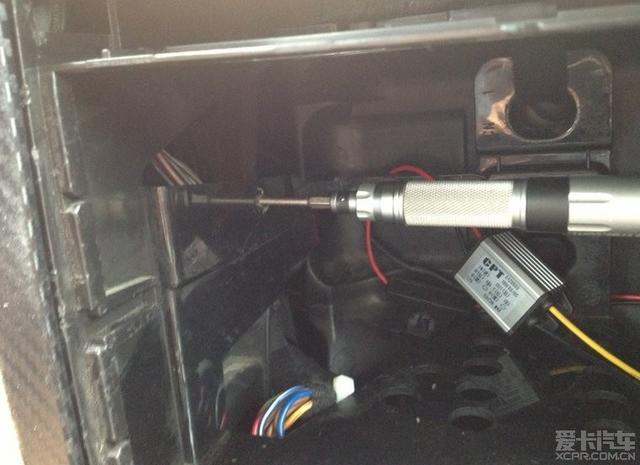

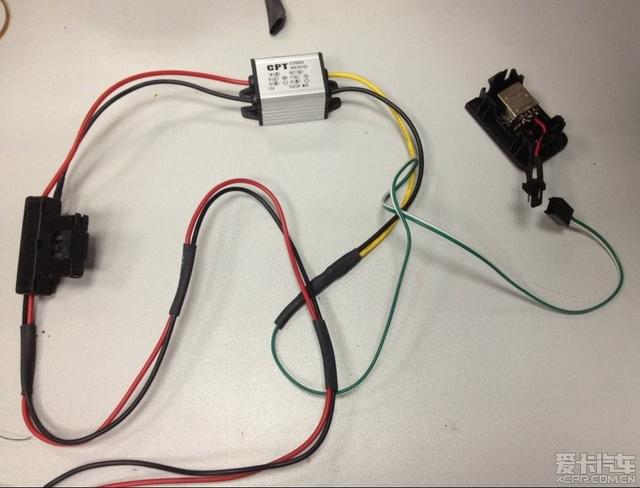

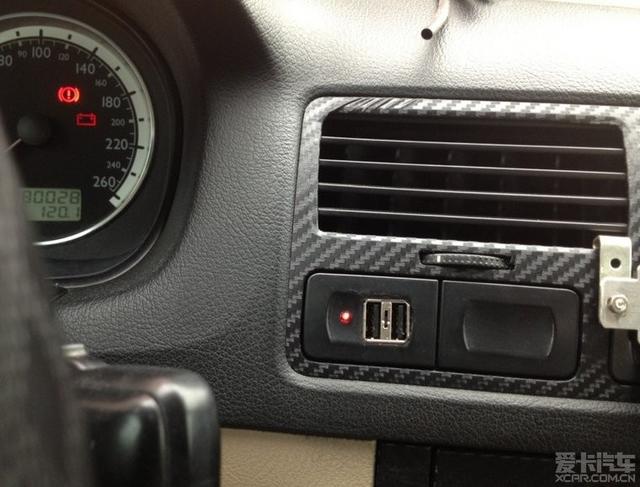

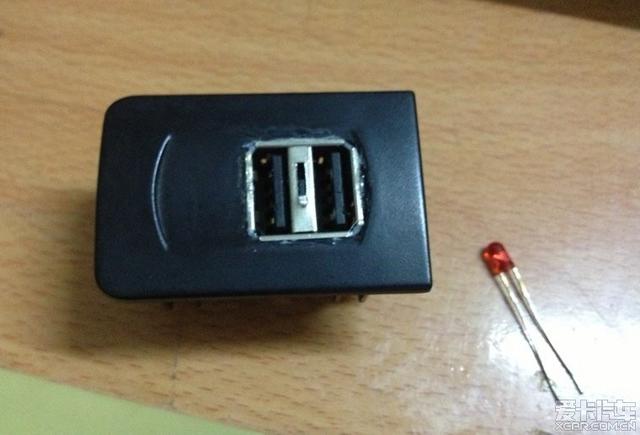

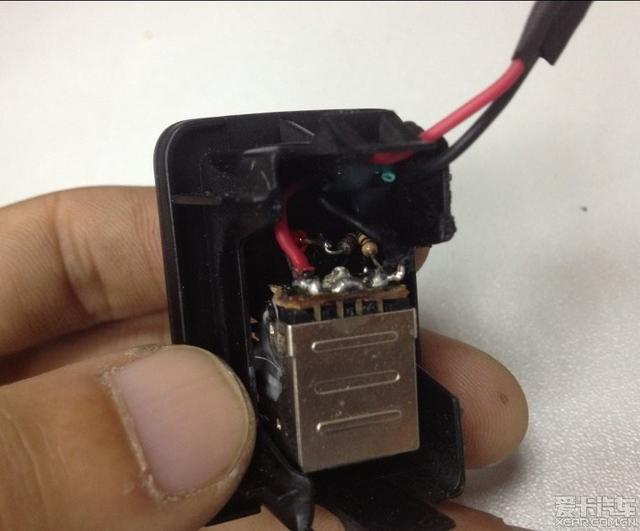

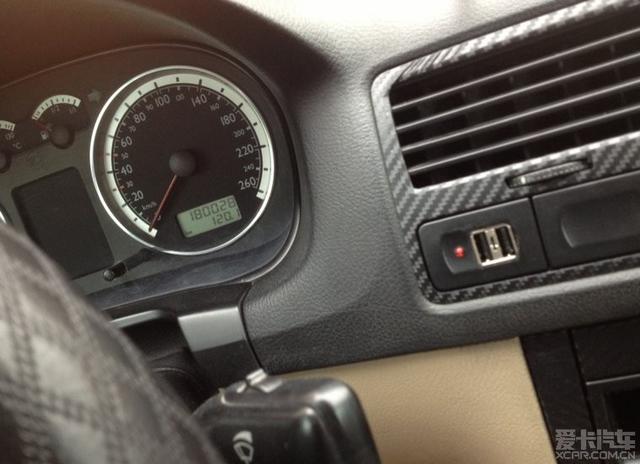

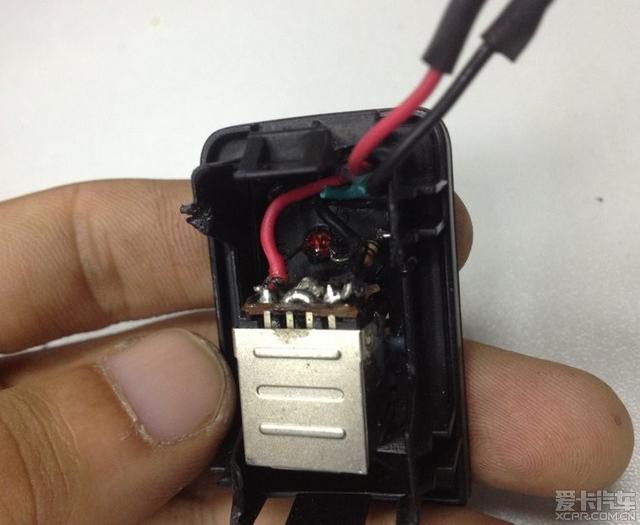

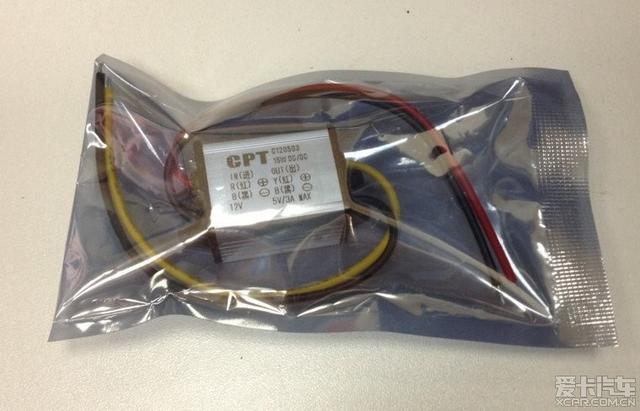

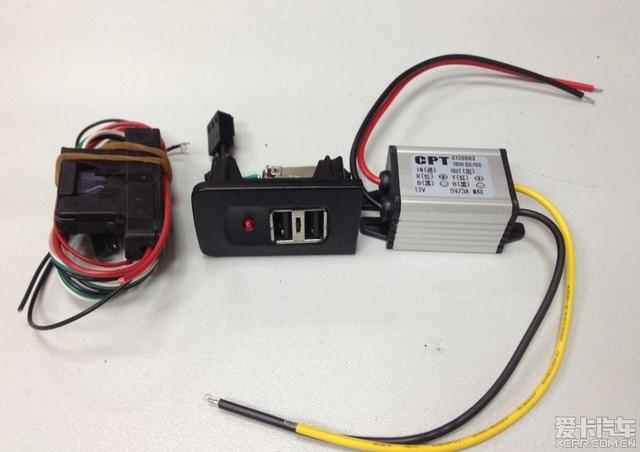

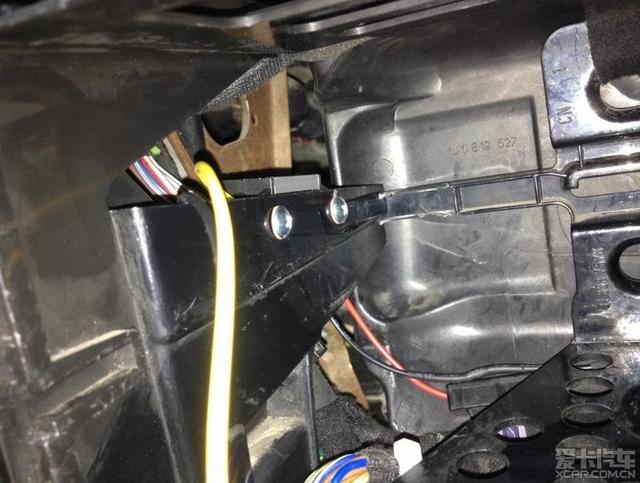

聲明：本帖系轉載于愛卡汽車論壇 作者:kayn2012,版權歸作者以及愛卡汽車所有。 自從換了便攜式導航后，就一直琢磨著給車加裝 USB 供電口，方便設備充電、手機充電  。因為本人不喜歡從點煙器取電，不然車內的線像蜘蛛網一樣到處是。那么，就動手開干吧 。呵呵。第一步：拆下一個空的中控按鈕，開孔，在一塊廢電腦主板上拆下一 組連體式USB接口。下圖，已經裝到按鈕上了。 LED指示燈一粒，串了 380歐姆的電阻(理論上是要470歐，但不好找，小點無所謂  ) 接在USB的+-極，USB接了個短線插頭，方便以后拆裝。     USB 插頭接線示意圖，中間兩根數據點短接，否則像蘋果這類的手機無法充電 。 第二步：某寶上購買的 12V/DC 轉 5V/DC ，因為車上的電壓都是12V左右，而USB是5V供電，昨天自己用 LM7805 做了一個轉換電路，晚上測試發熱太厲害，不敢用，于是就買了這件，最大耐流 3A ，ipad 也才 2.4A 左右，所以，這就足夠用了。 今天到貨測試了一下，基本不發熱，非常好?。?br>   所需配件來一張全家福，最左邊是一個保險絲 3A 的。  第三步：把該連接的線路全部焊好，這是連接好的示意圖  第四步：這也是最糾結的一步，本來想直接從收音機的 ACC 取電，但那畢竟是一條信號線，大負載不太好，而且考慮以后擴充其它東西，就放棄了從 ACC 取電。 我是從手套箱的燈上取電的，這樣有個好處：在鑰匙加電后，才會通電到USB輸出，鑰匙擰回來，就自然斷電，因為此時我們基本上也不會在車上使用帶電設備了。 最最大的一個好處：用它給便攜導航供電，只要車熄火，導航會自動檢測到斷電，延遲15秒休眠，而無需我手動去關閉。 圖為從手套箱的插頭上取電：  第五步：固定轉換器，我選在了CD旁邊，這塊空間大，散熱好，而且如果燒了保險，取下CD從后面就可以維修或更換轉換器了。 圖為本人正在給旁邊打孔用來固定轉換器。  這是已經把轉換器用螺絲固定在了里側。  最后，把 5V 的輸出線從中控的按鈕這塊引出來插到做好的 USB 接口上，安裝完成。 圖為車加電后，USB指示燈同時亮起，表示USB已經可以使用。  鑰匙關閉(不拔出)，USB指示燈熄滅，此時 USB 不帶電。  發貼完畢。謝謝大家參觀。 聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
