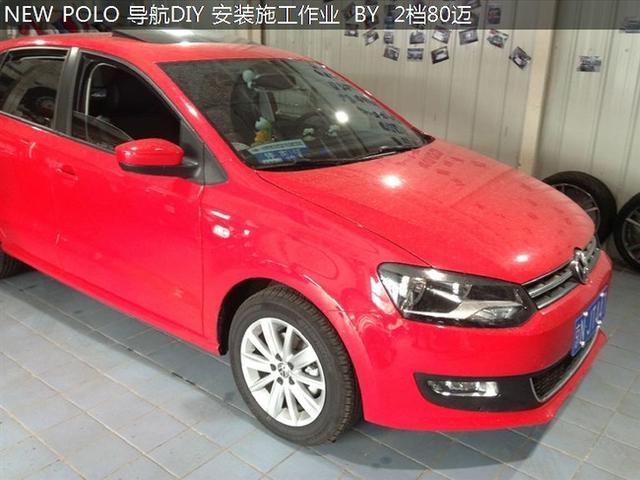

聲明：本帖系轉載于愛卡汽車論壇 作者:2檔80邁,版權歸作者以及愛卡汽車所有。  倒車入位，教學片馬上開始！

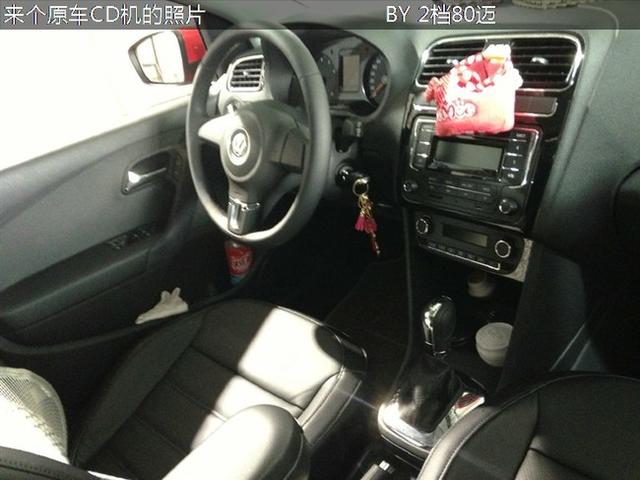

 先紀念一下原車的CD機，馬上就讓它下崗了！

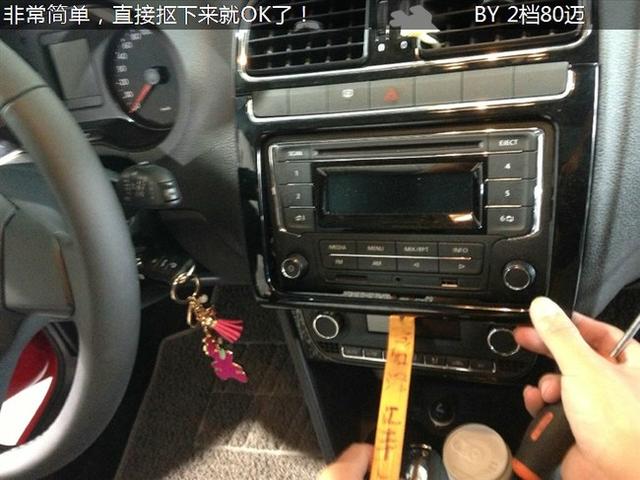

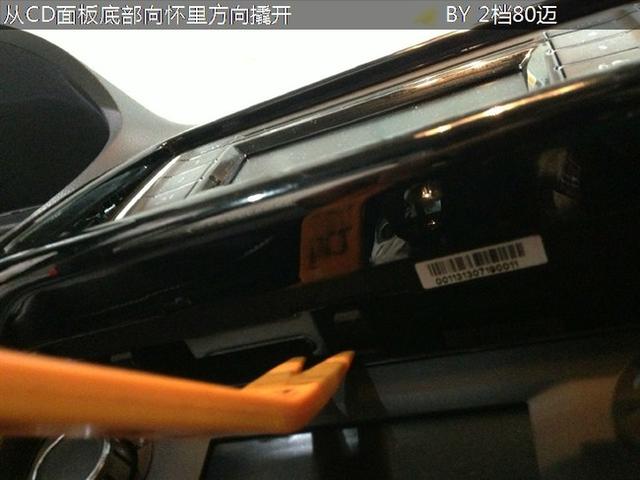

 先拆下CD機面板，從底部開始撬
 使點勁就拿下來了！非常EASY！

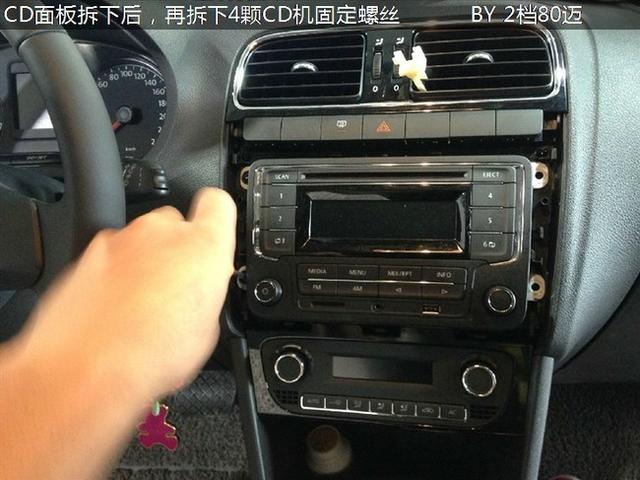

 拆下CD機的4顆固定螺絲

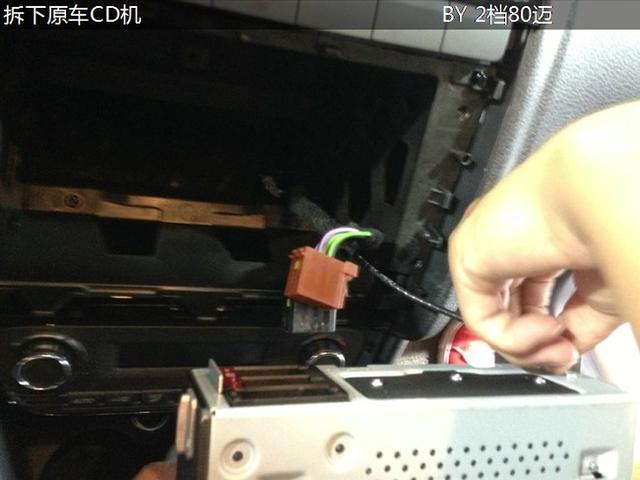

 拔下收音機天線，喇叭插頭棕色，電源插頭黑色，收音機天線小白片往出一撥，一拔就下來了！

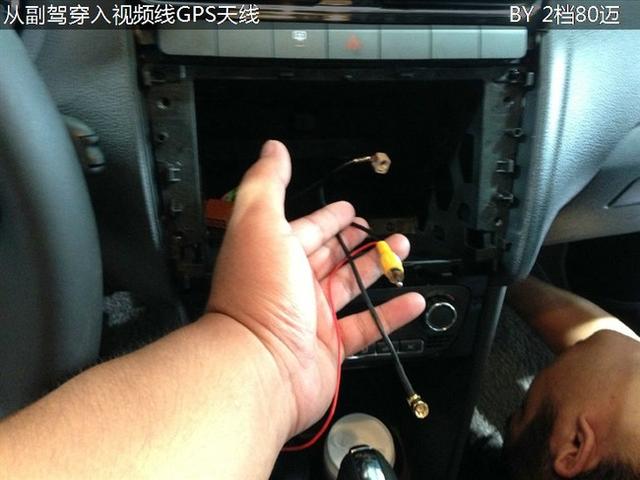

 從副駕那穿過倒車視頻線，GPS天線，視頻線從門邊甩到后備箱內！

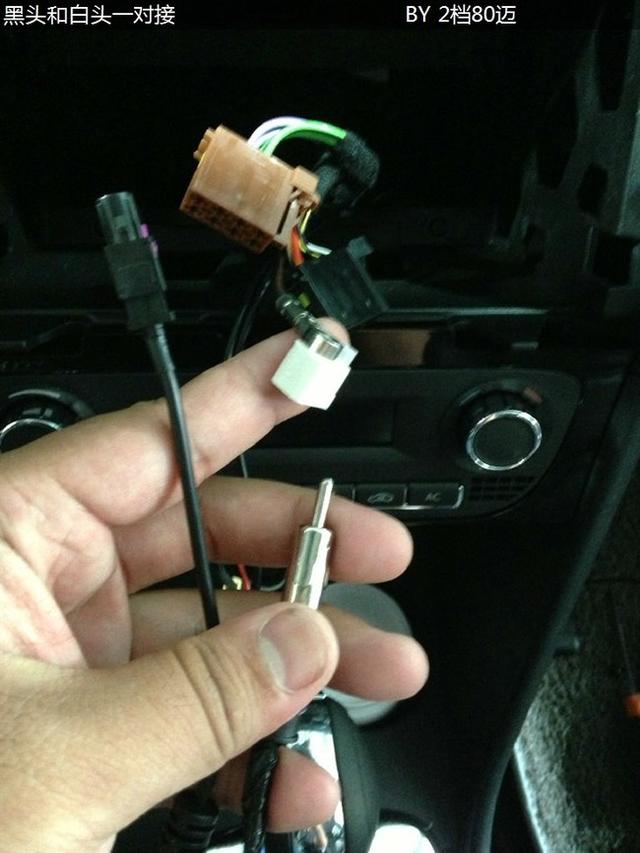

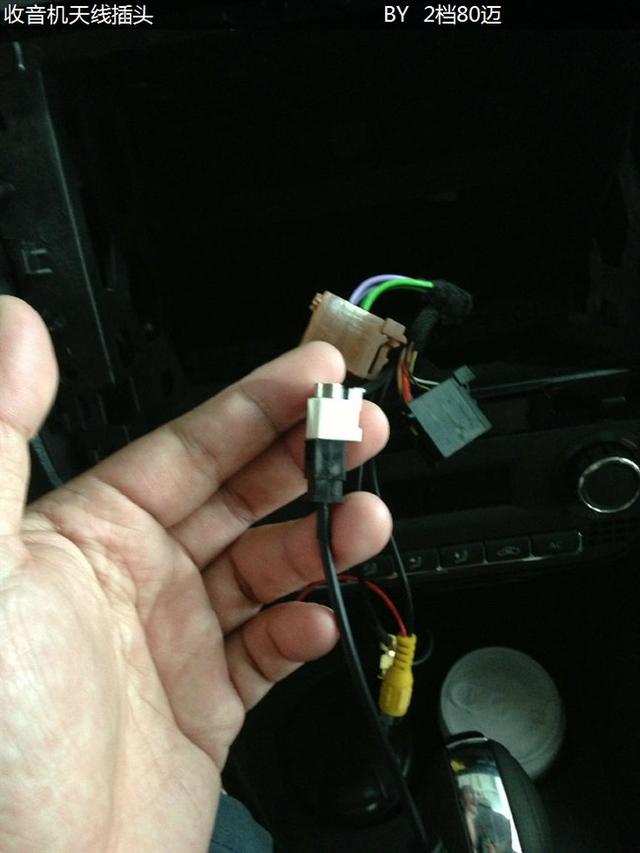

 白色插頭是收音機天線接頭，黑白頭一對接，這樣就OK了！
 一對插，小白片一扣，就鎖上了！
 插上電源線接頭

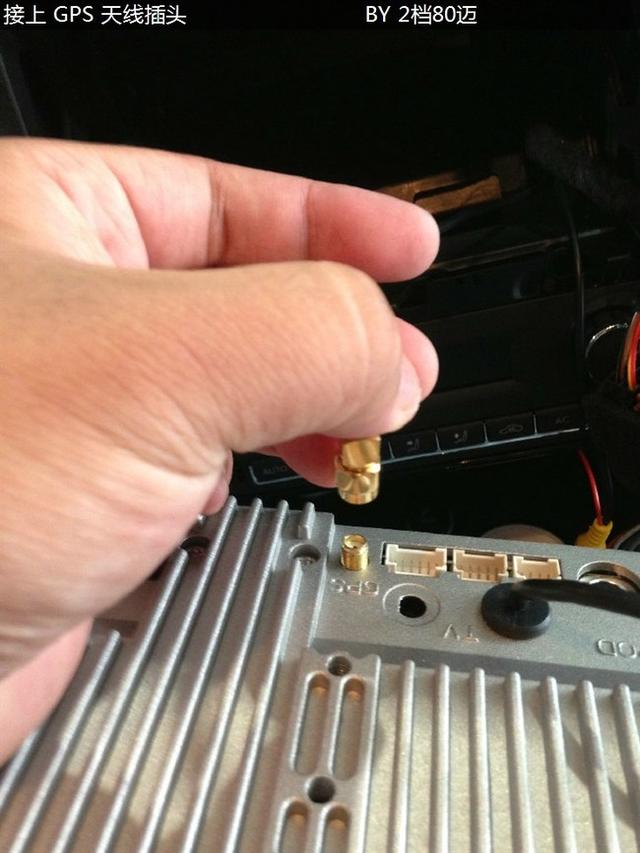

 拿出DVD，接上金色GPS天線接頭！

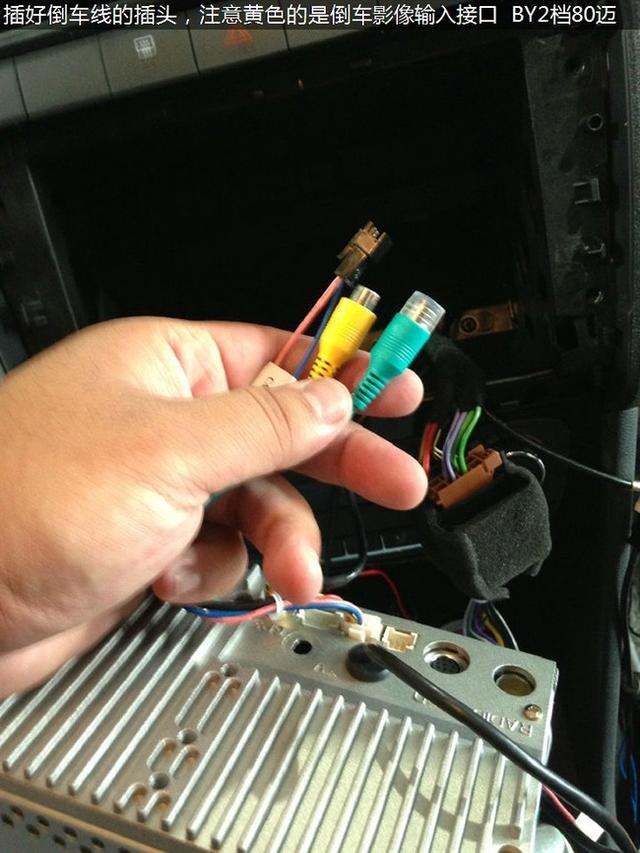

 將倒車影像控制線接頭插在DVD上！注意，黃色接頭是AV倒車影像輸入接頭

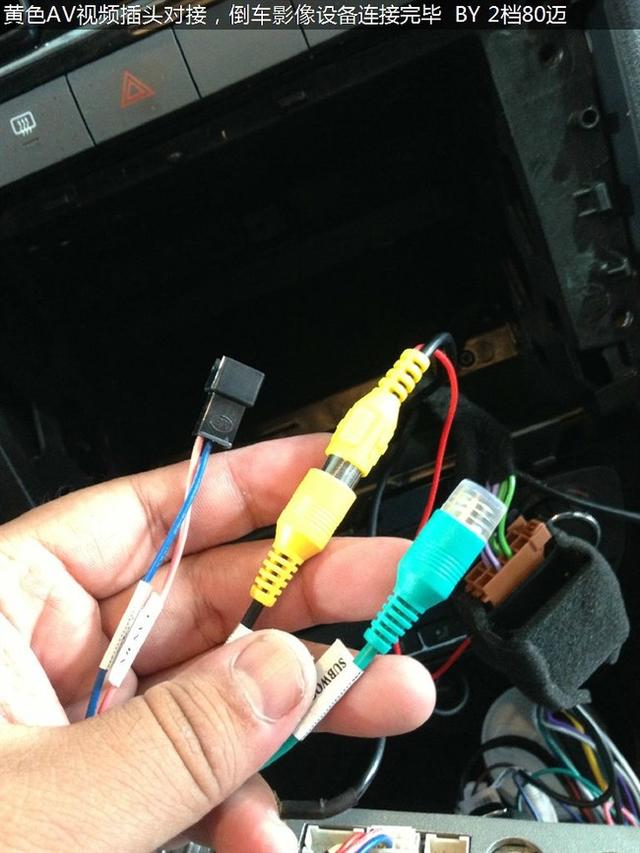

 將引好的視頻線與倒車影像AV插頭對接

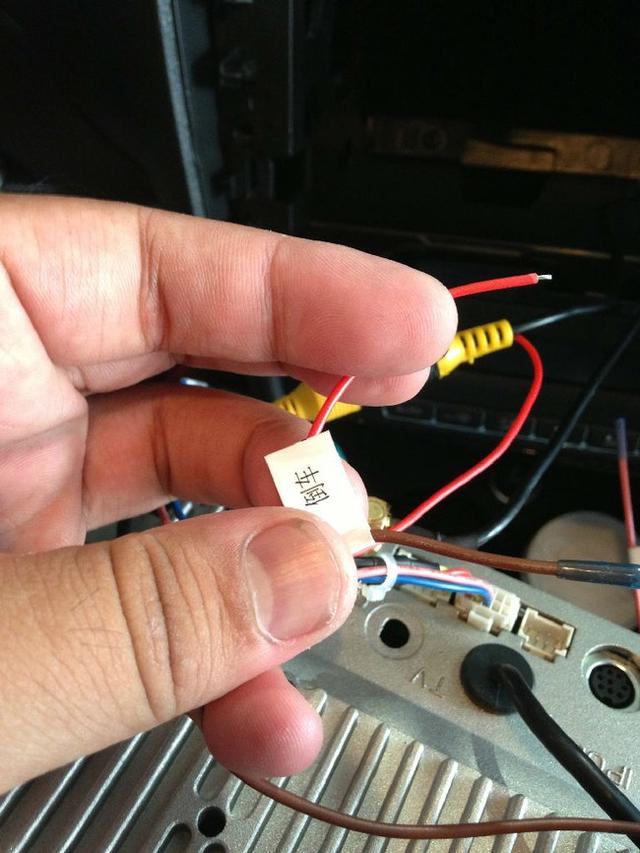

 找到棕色倒車控制線，與視頻延長線的紅色控制線連接

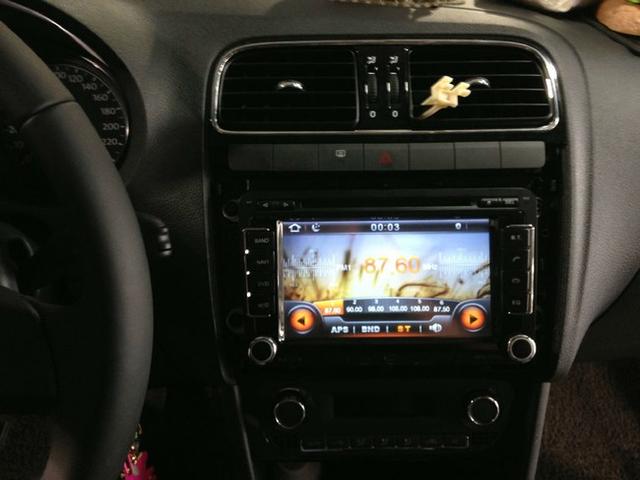

 將DVD安裝復位
 固定好螺絲

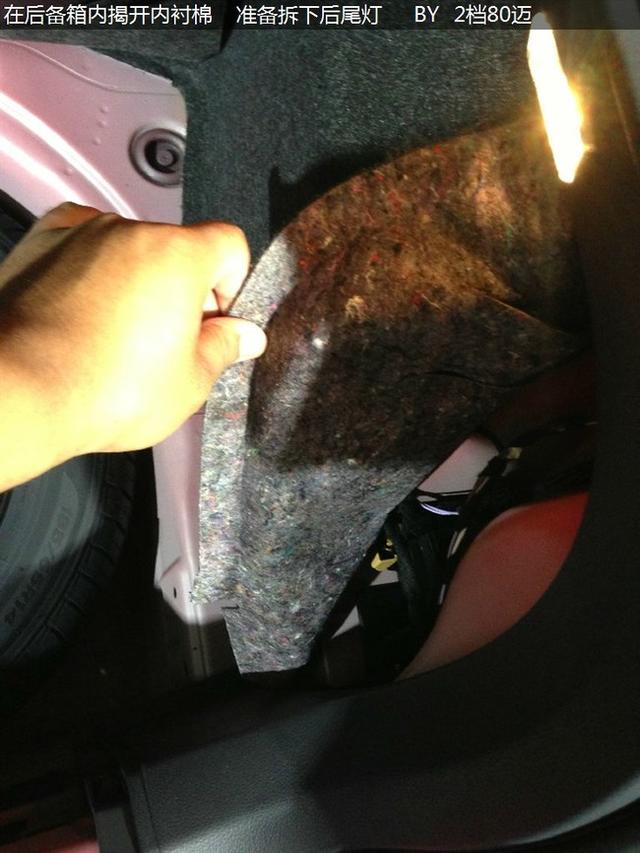

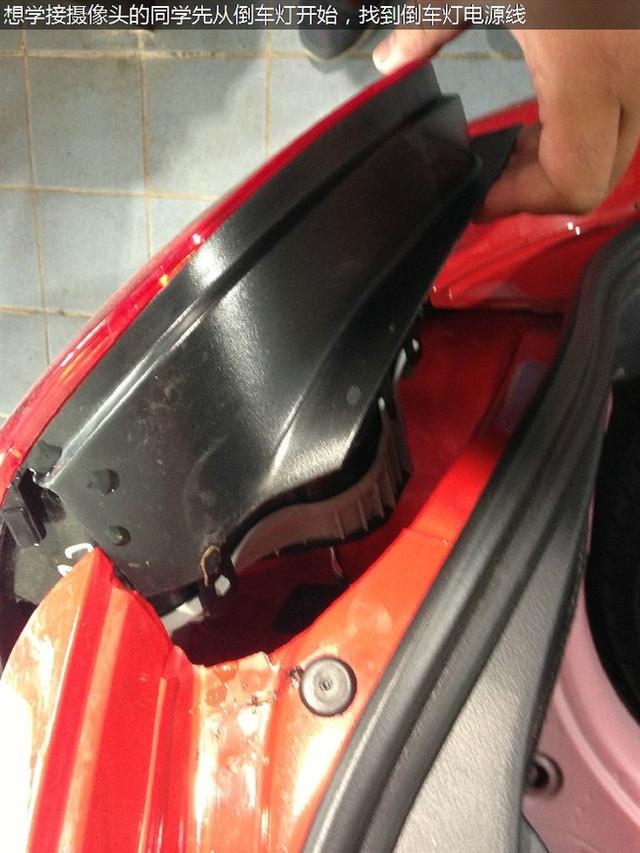

 現在開始教大家安裝攝像頭吧，在后備箱右側內襯掀開

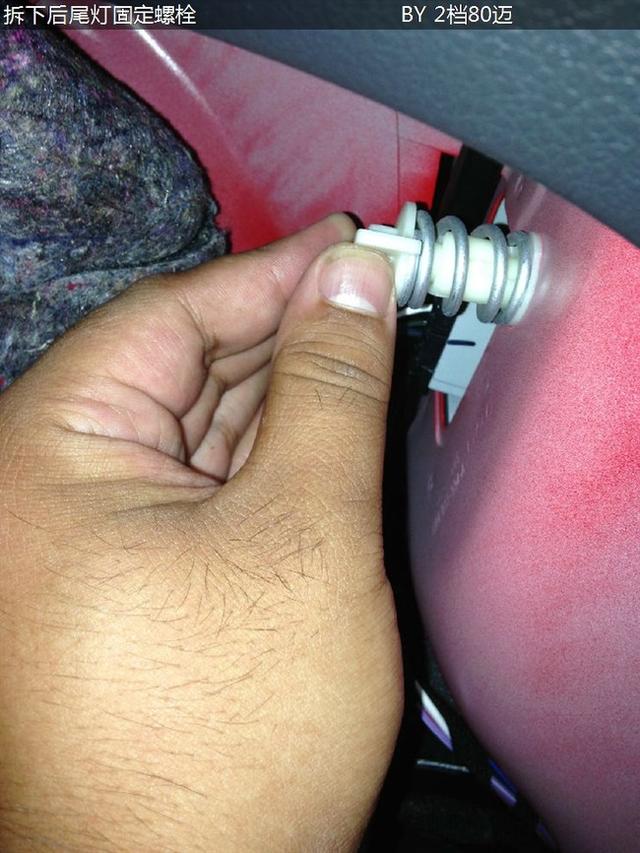

 拆下后尾燈固定螺絲
 拆下右側后尾燈

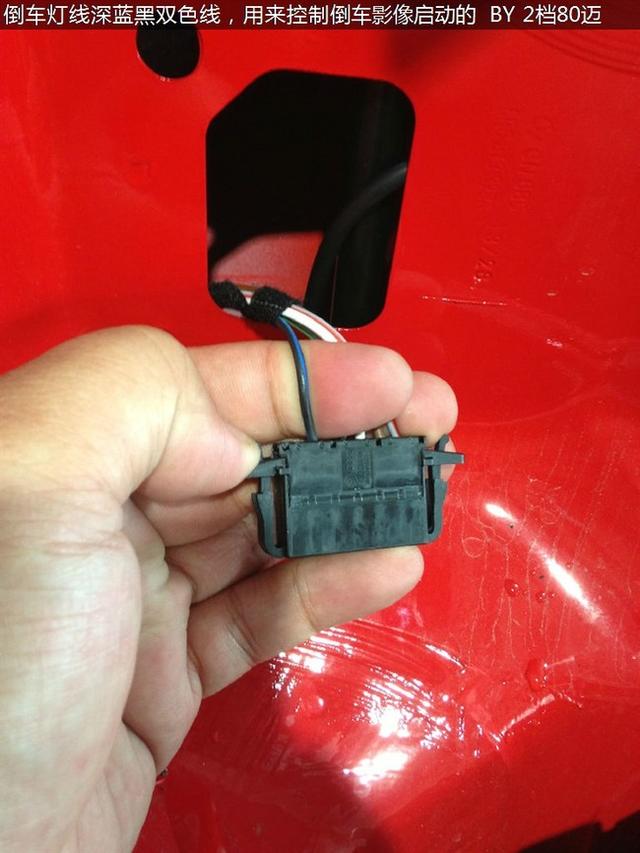

 拆下尾燈，深藍黑色雙色線就是倒車燈線

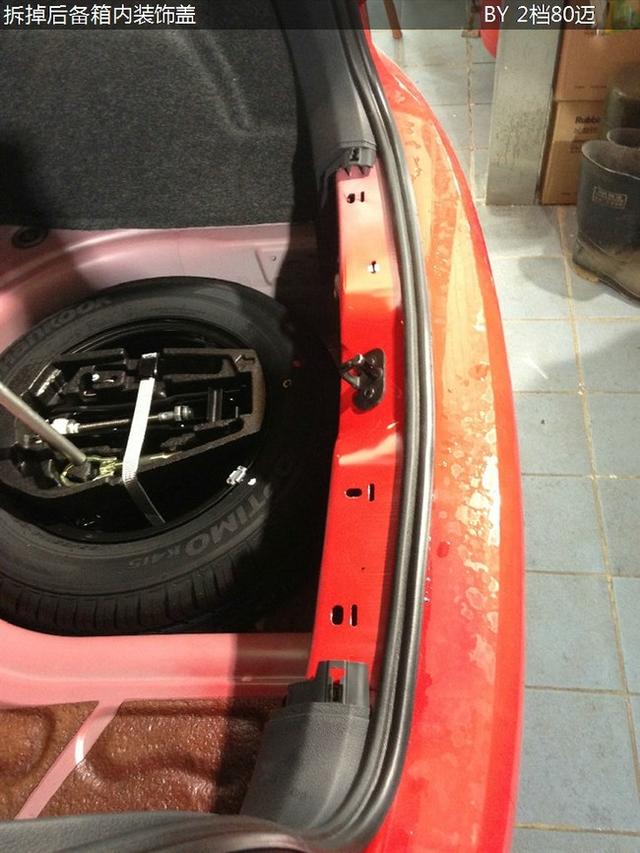

 我有更簡單的方法，因為裝的POLO太多了，可以直接拆下后備箱裝飾蓋兒取電。

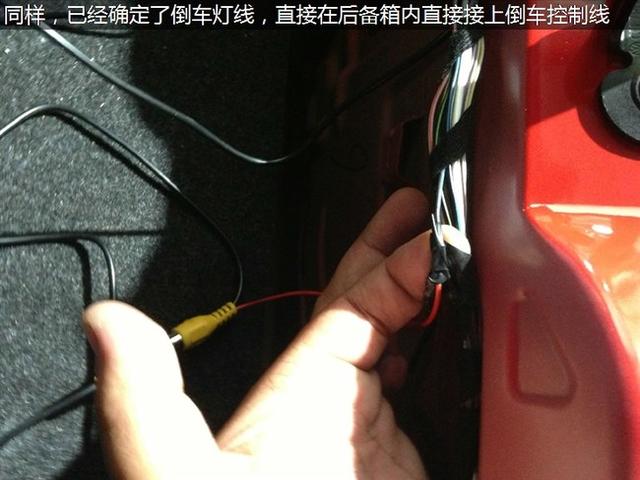

 當然，我直接順著線直接在生備箱內也找到這根線，不用拆燈也能接哦！將攝像頭供電線和控制線接上，負級不用接哦，這樣就OK了！

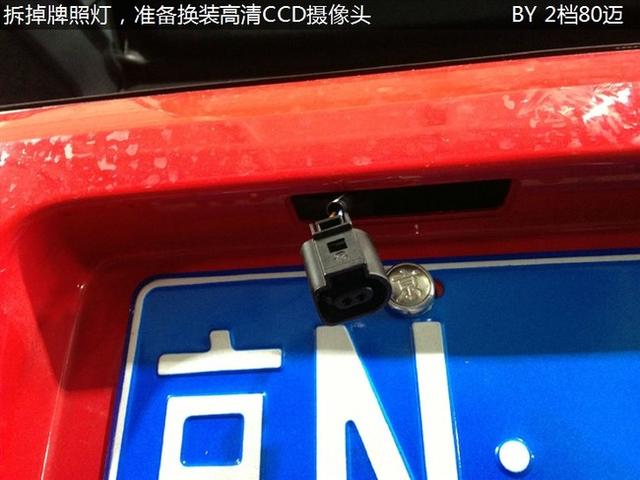

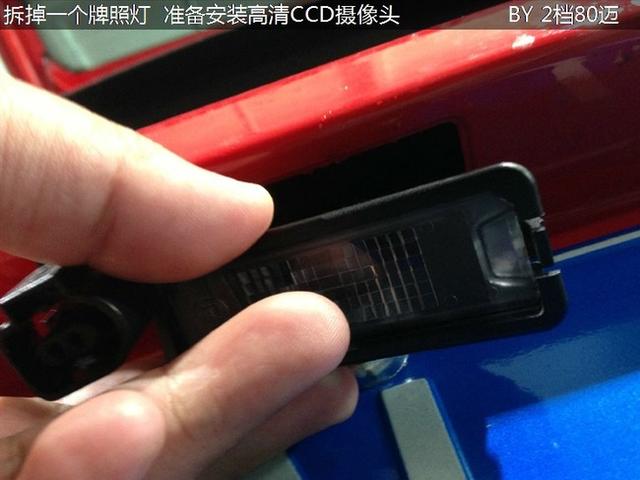

 拆下一個牌照燈，準備換裝攝像頭。

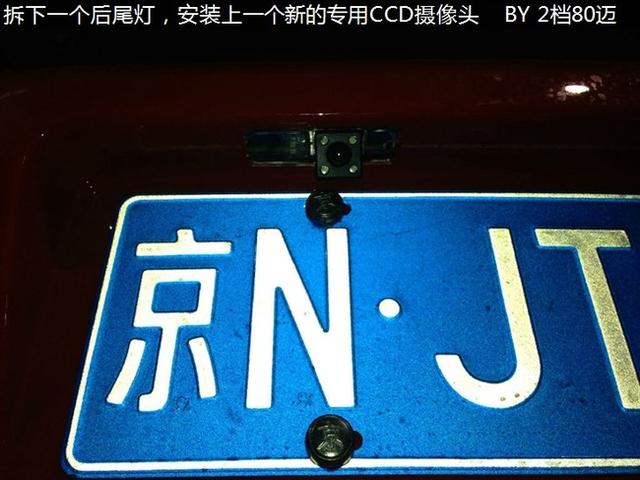

 拆下攝像頭，準備安裝攝像頭，并連接LED牌照燈

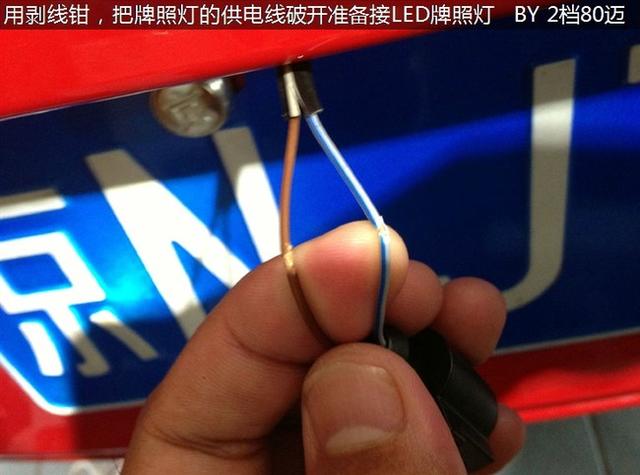

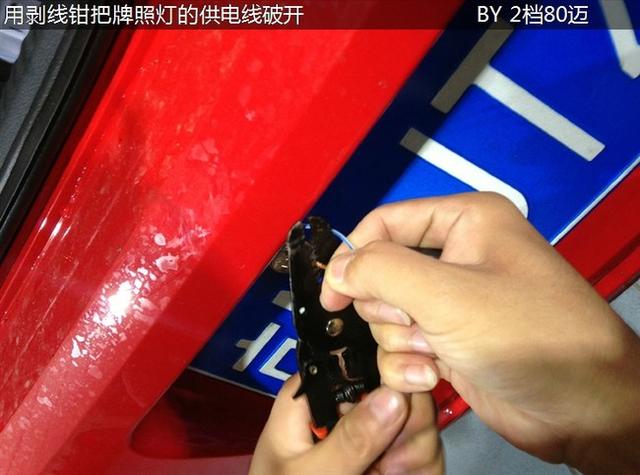

 剝開牌照燈電源線
 剝開線后的效果！

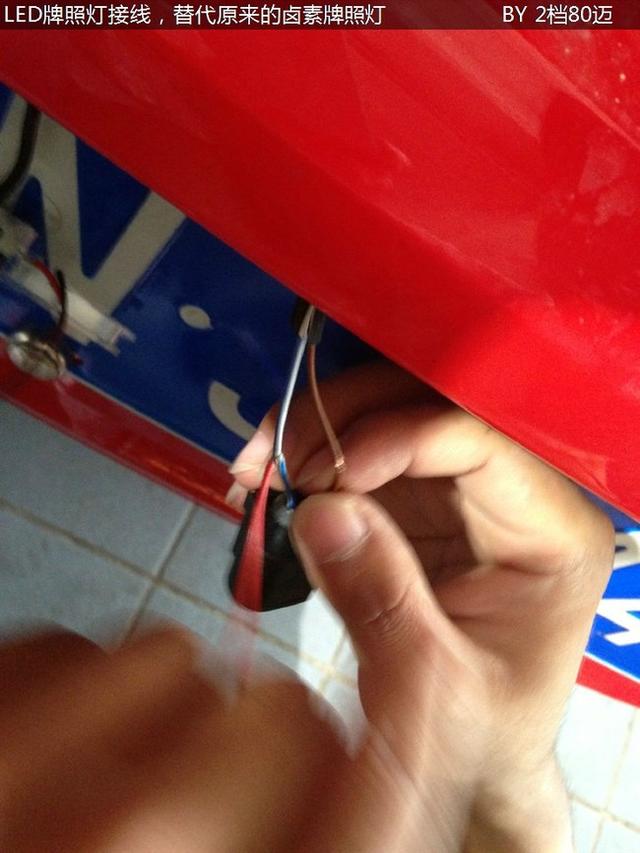

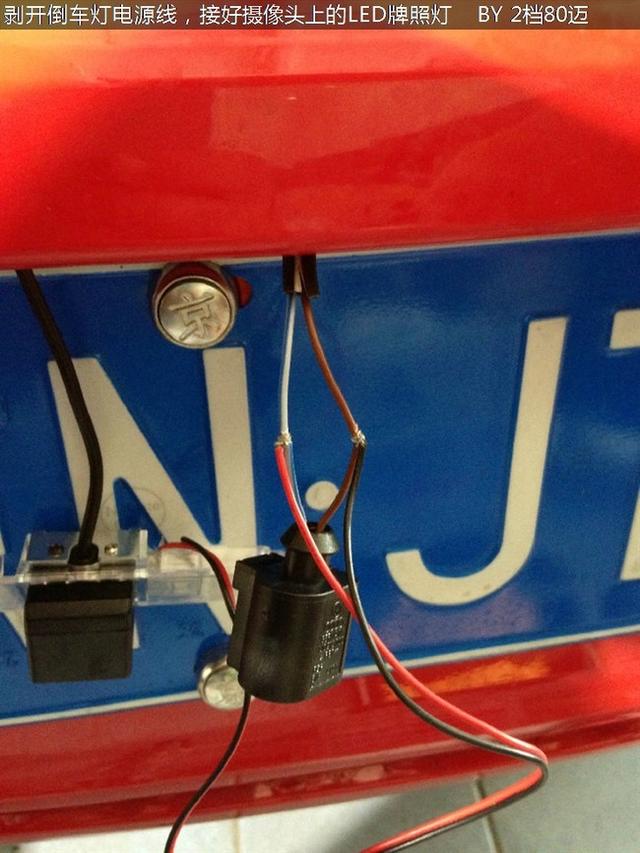

 連接攝像頭上的LED燈電源線
 接好線后記得要用絕原膠布接好！

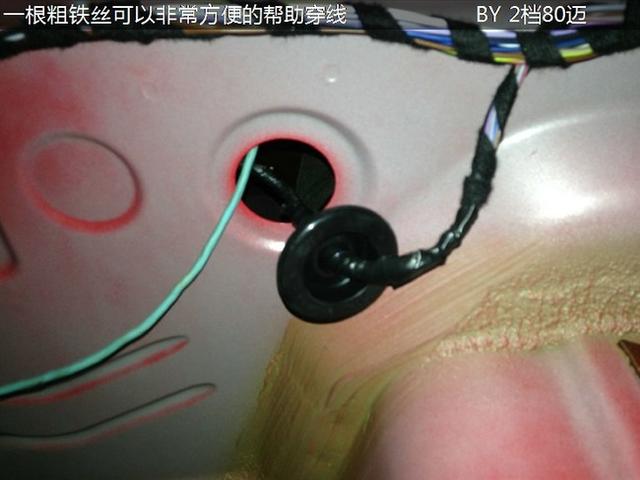

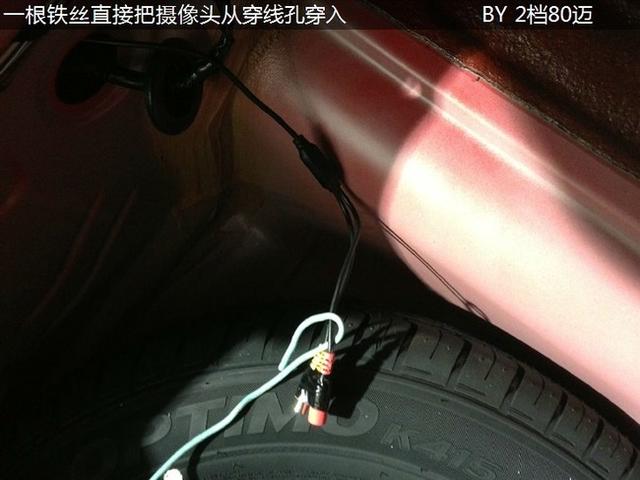

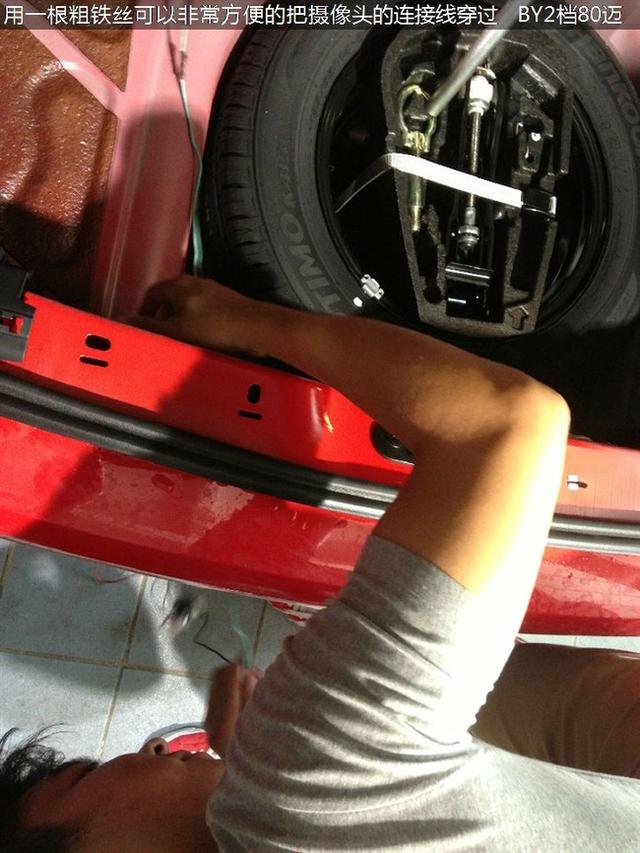

 用鐵絲將攝像頭的連接插頭穿到車內！
 很方便！鐵絲比拿手摳方便多啦
 將攝像頭的連接線勾過來就OK了！直接對插就OK了！

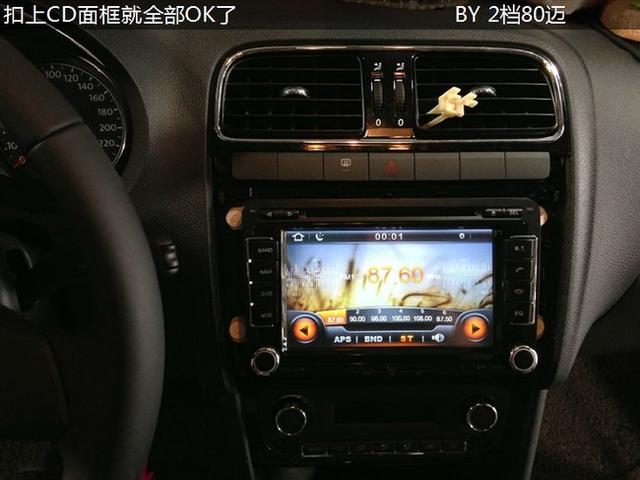

 直接扣上攝像頭，就OK了！大功靠成！ 聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
