第一步：連接冬菇頭與渦輪的進氣管是安裝發動機的右側，與原車進氣相反。管路有一個固定支架是與卡箍那里固定連接，空氣流量傳感器是安裝在兩個硅膠管之間，由于原車空氣流量傳感器的線束端在另一側，需要加長線接到傳感器上。

第二步：渦輪的安裝位置，安裝渦輪前需要調好渦輪的轉位。

第三步：這根管路是連接在渦輪壓氣端出氣口與中冷器之間。安裝時需要注意那個硅膠管的位置長短，不對的話需要把在連接渦輪出氣口的硅膠管切短。

第四步：中冷器的安裝位置，注意中冷器支架的固定位置。

第五步：從中冷器到節氣門的管路連接是兩根管，從中冷器那里出來的管路有一個固定的支架。連接節氣門的管路也是有一個固定支架。

第六步：這是頭段連接渦輪出氣端的位置。由于頭段管路跟一個傳感器的比較近，傳感器需要有隔熱的東西包好，防止高溫?fù)p壞傳感器。

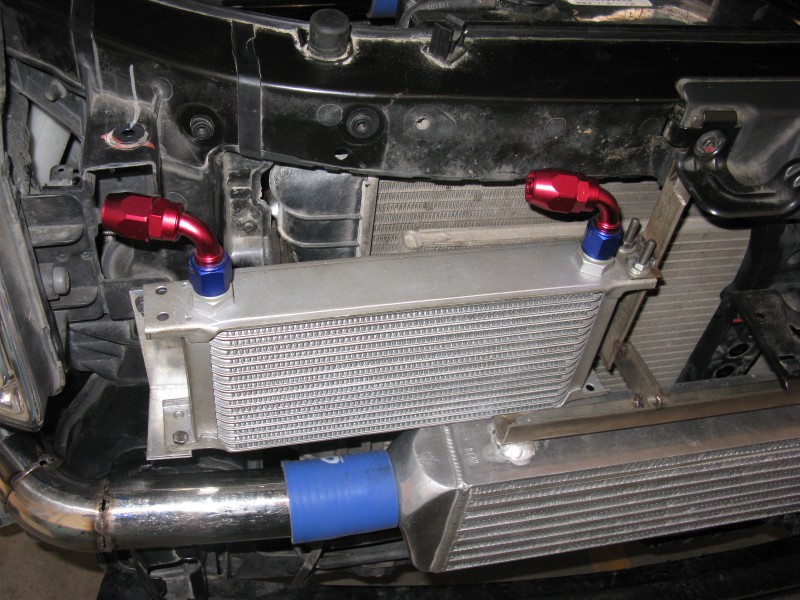

第七步：油冷的安裝位置。有兩個支架，一個是固定在左下位置，一個是固定在右上位置。

油冷管路的連接。

機油餅安裝的位置。

渦輪潤滑回油孔，需要在油底殼鉆孔 接上回油螺絲，回油的位置要高于油底殼機油液面的位置。

頭段上氧傳感器的安裝位置。

泄壓閥是安裝在連接節氣門的管路上。

整個渦輪的套件。

起亞獅跑 渦輪套件安裝。
