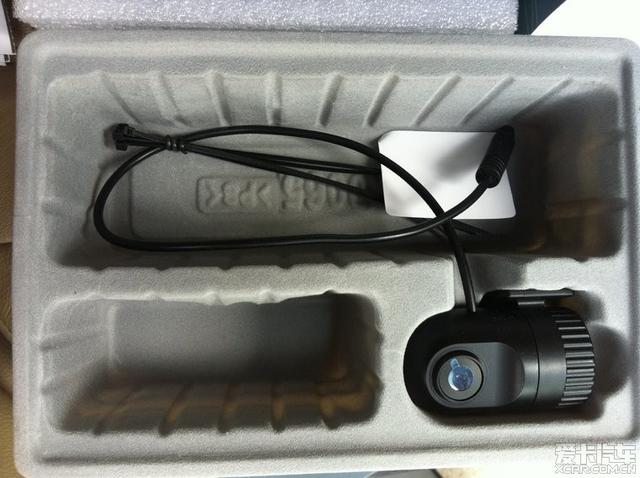

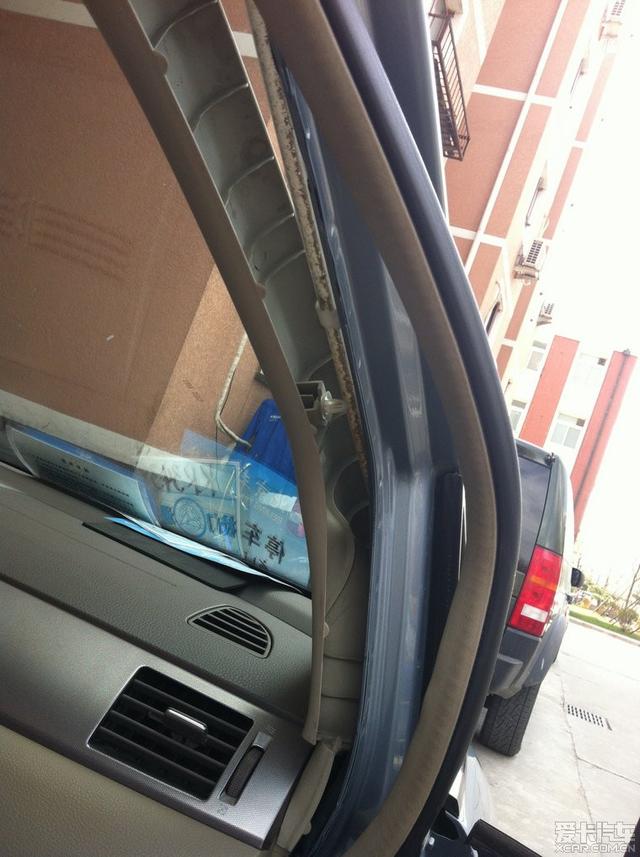

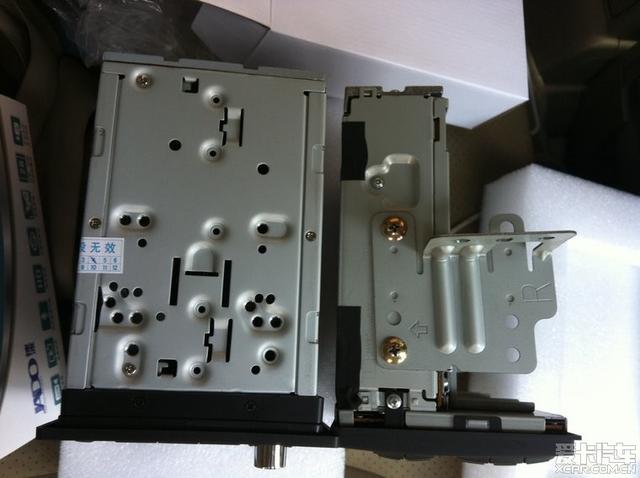

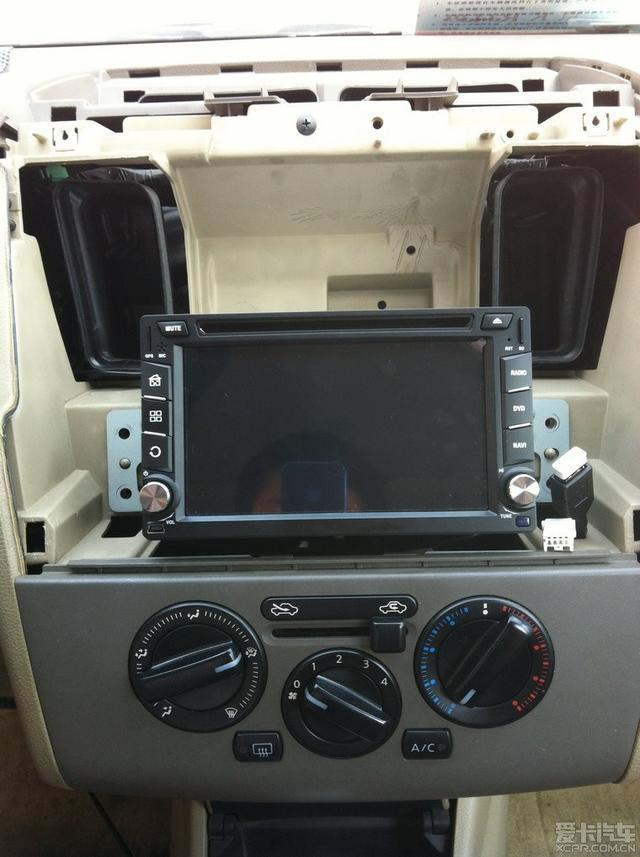

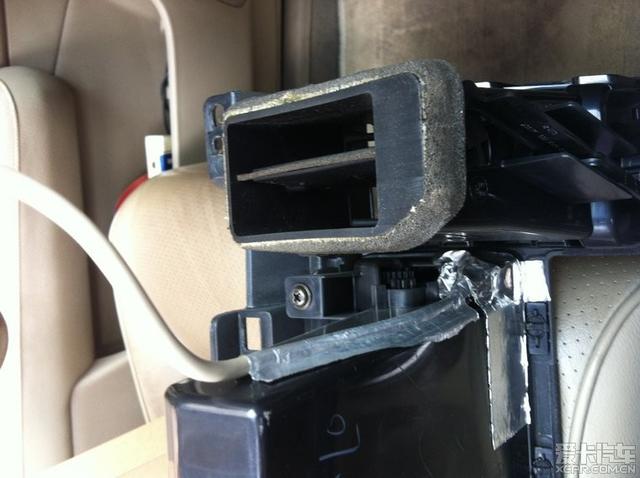

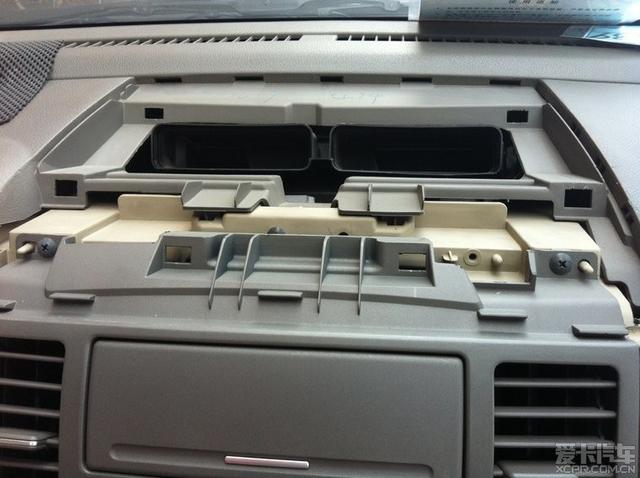

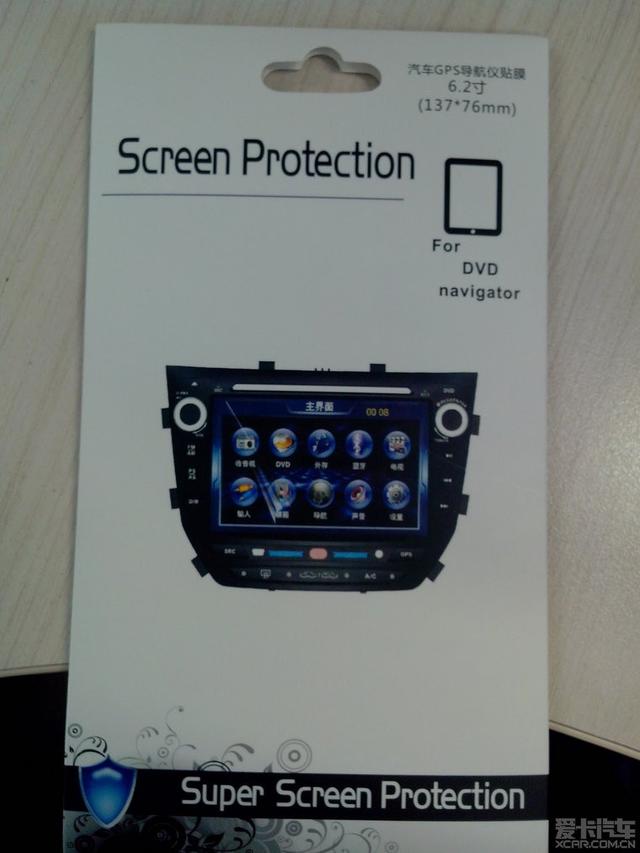

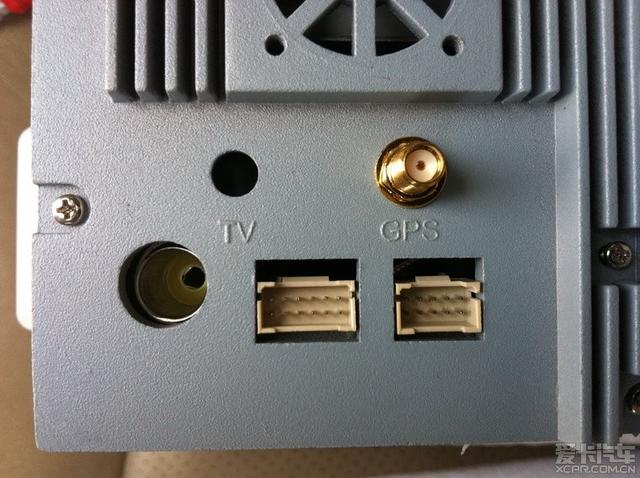

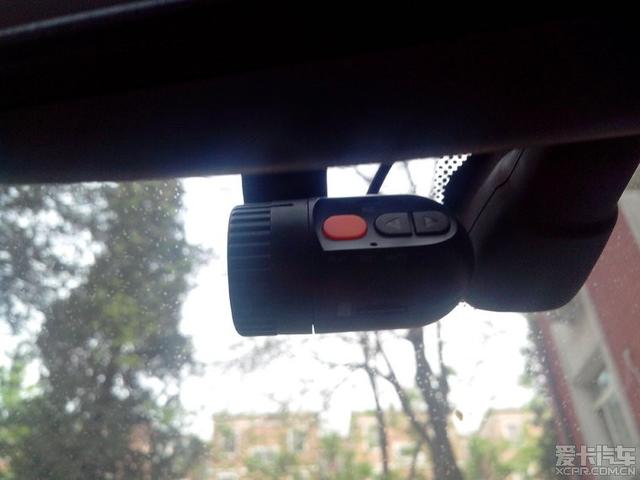

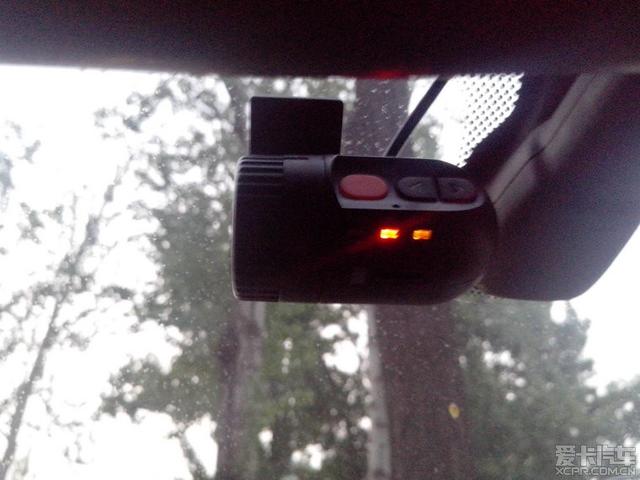

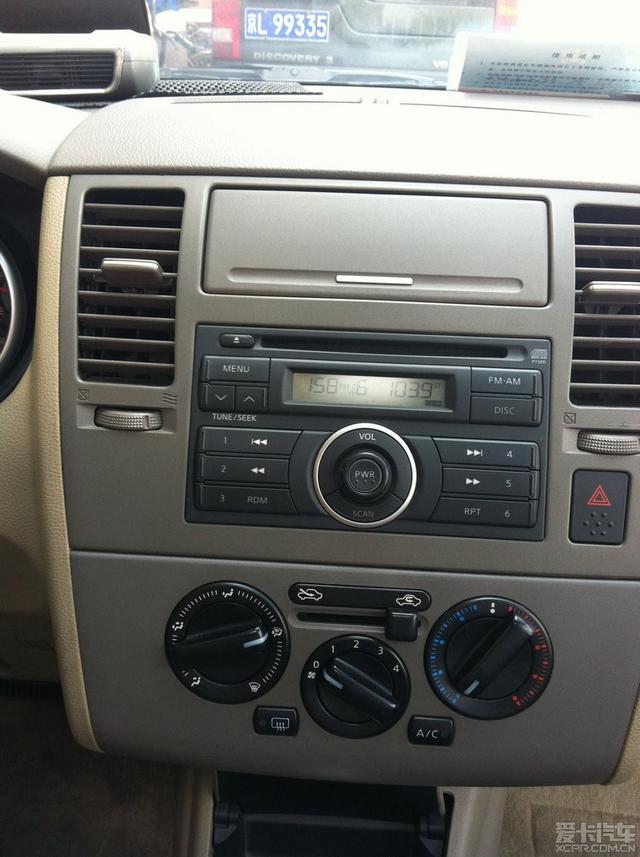

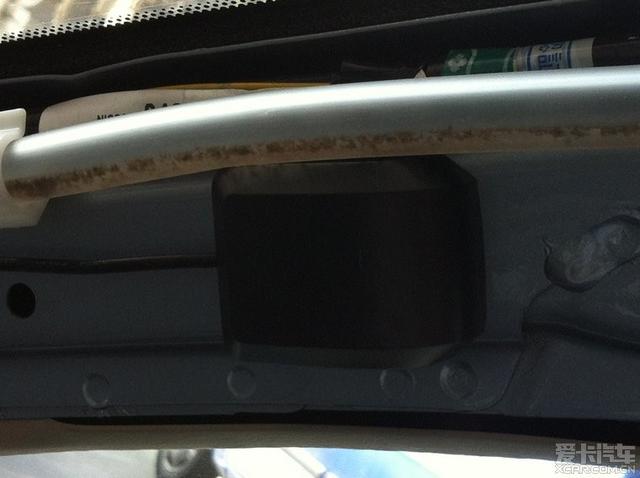

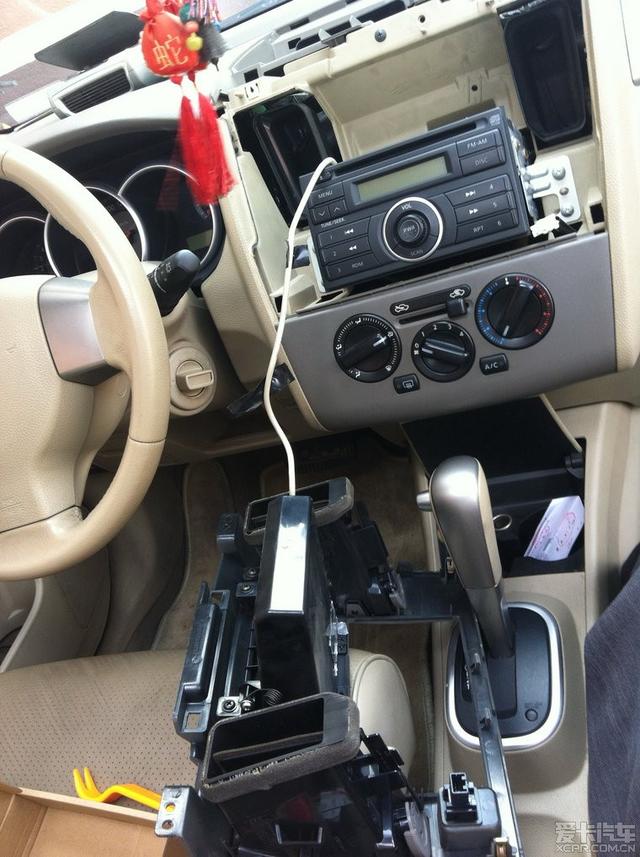

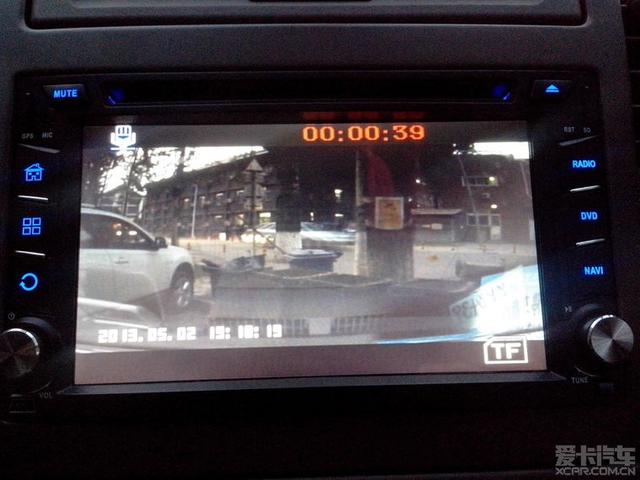

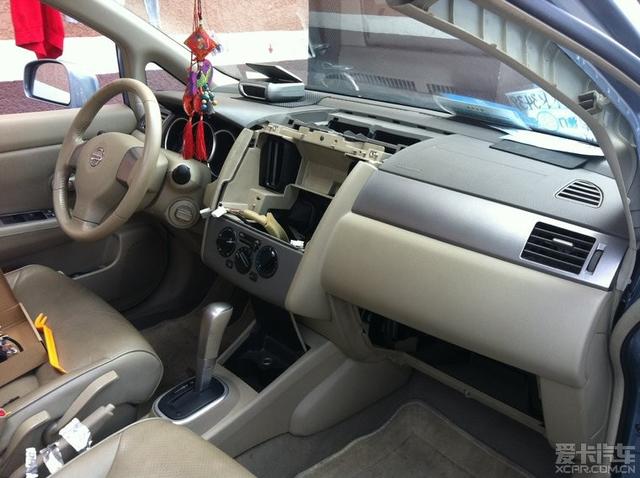

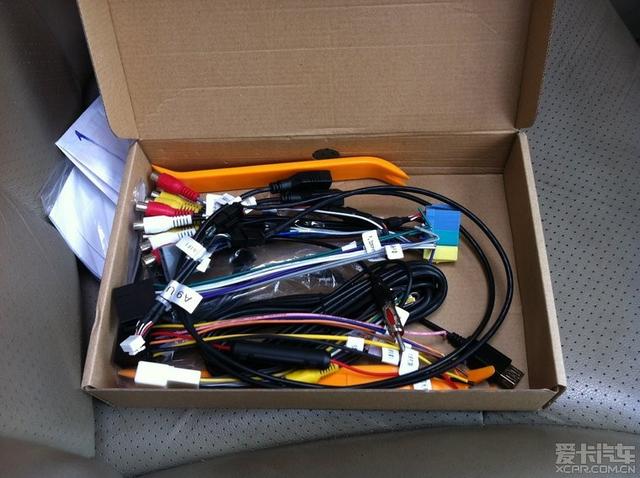

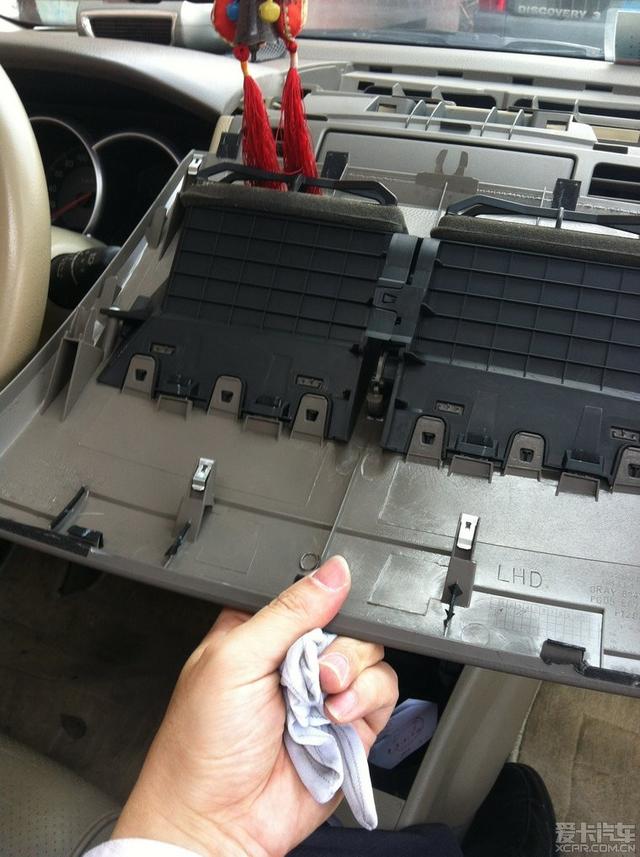

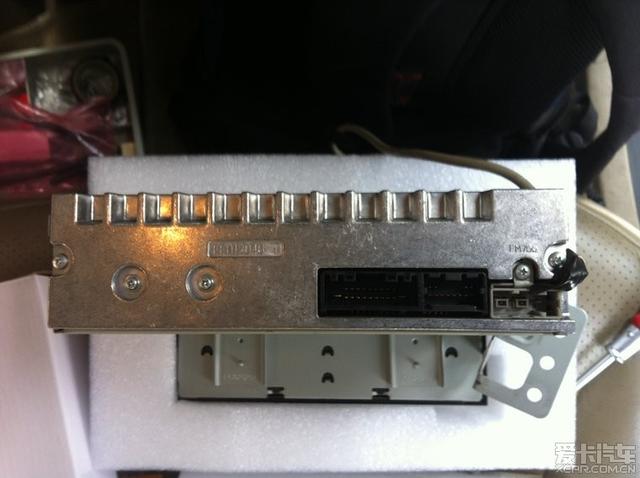

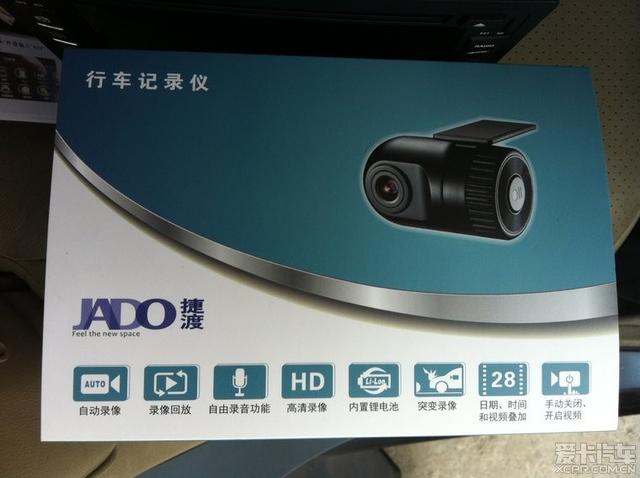

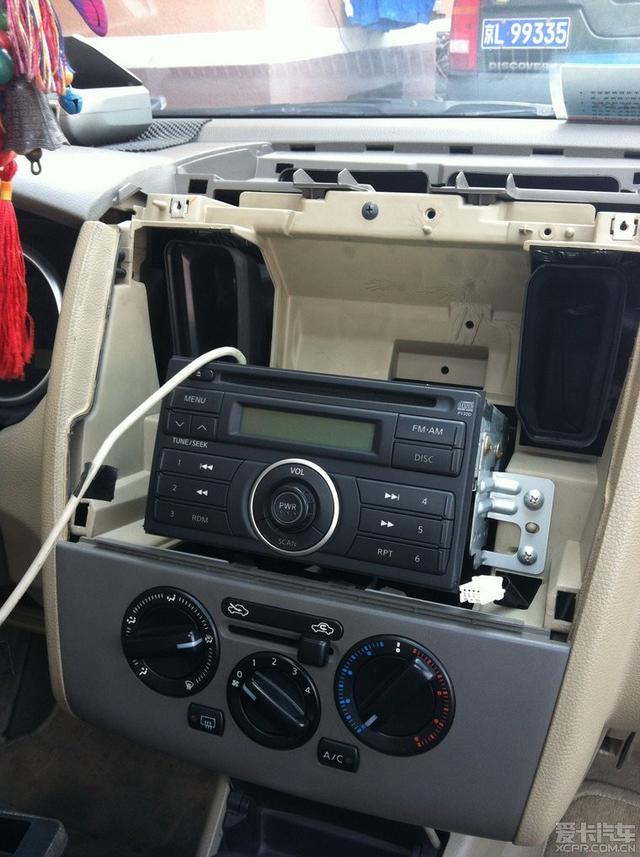

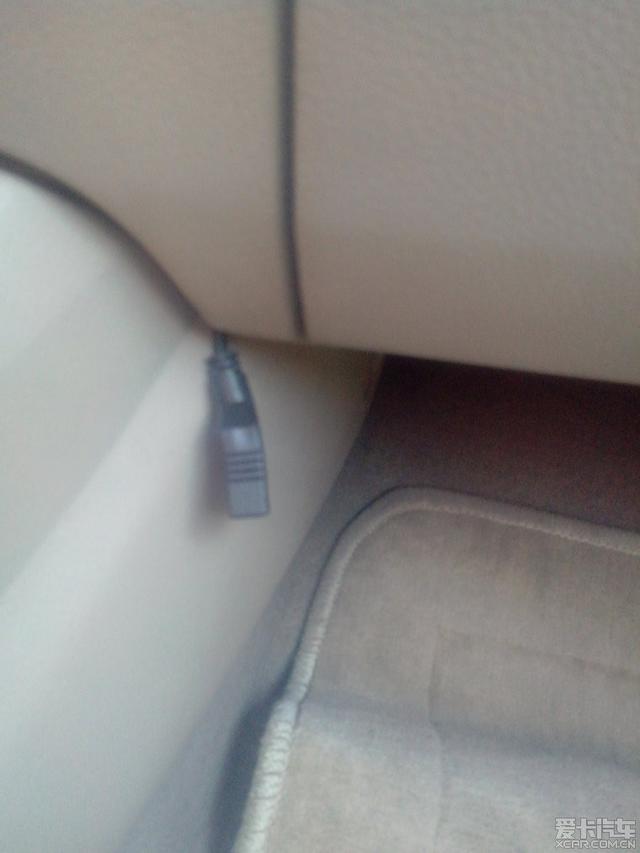

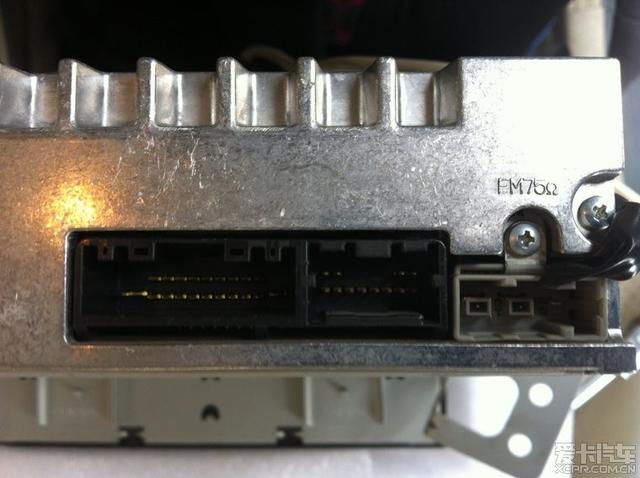

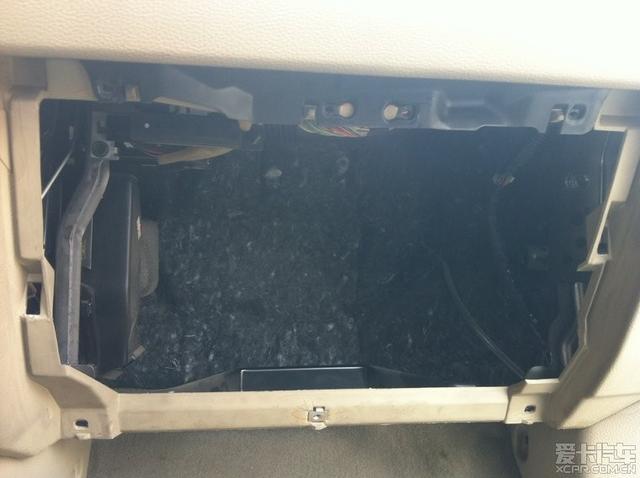

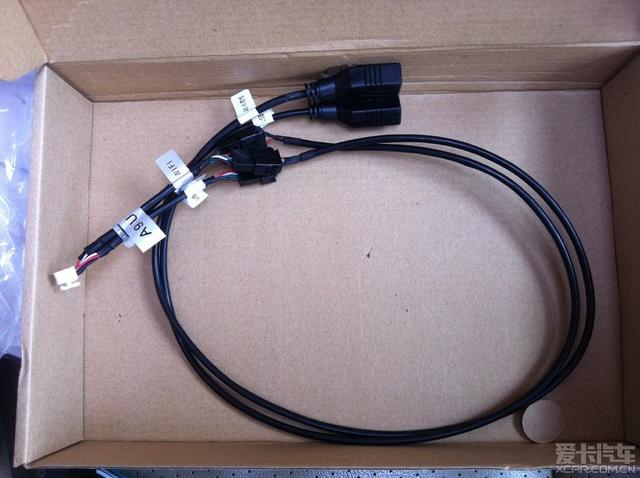

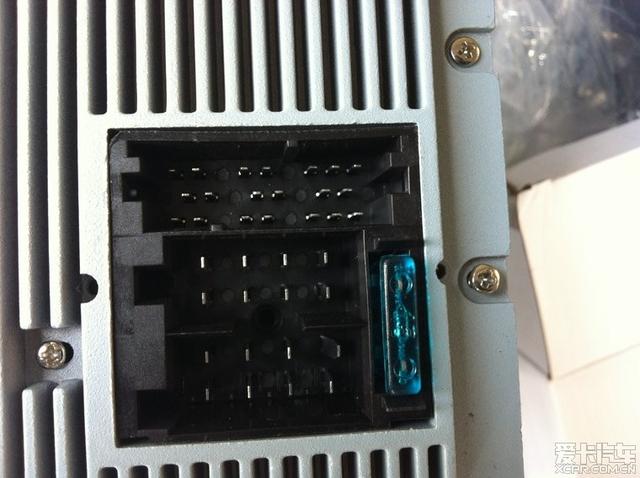

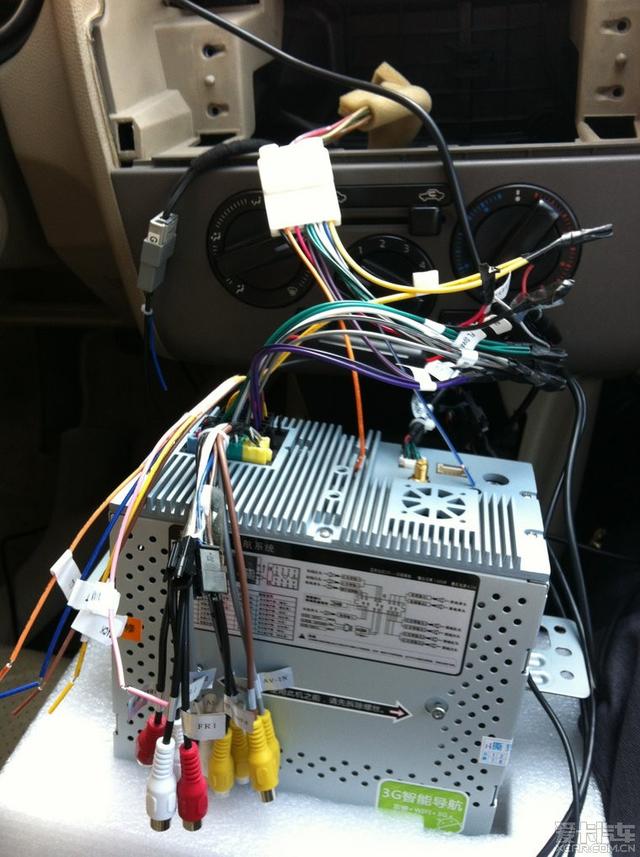

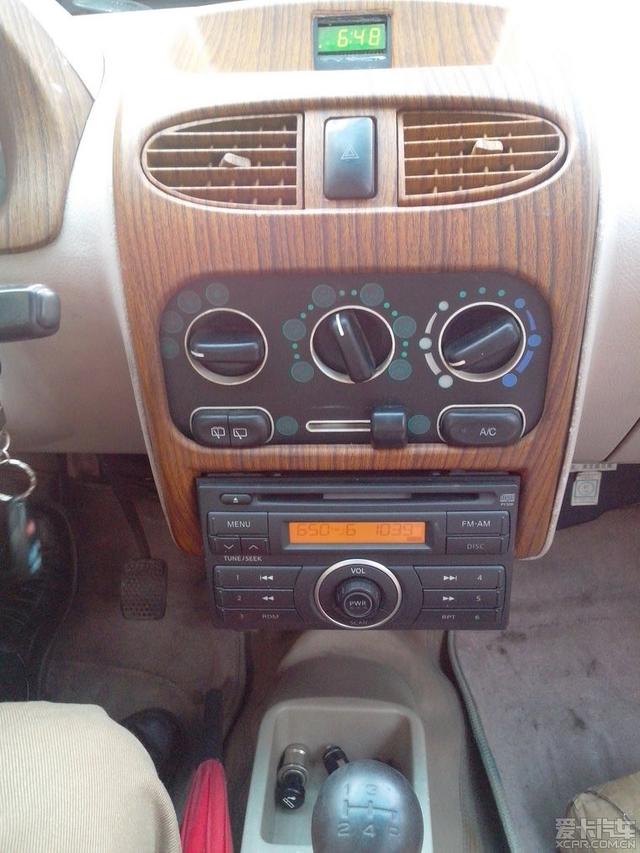

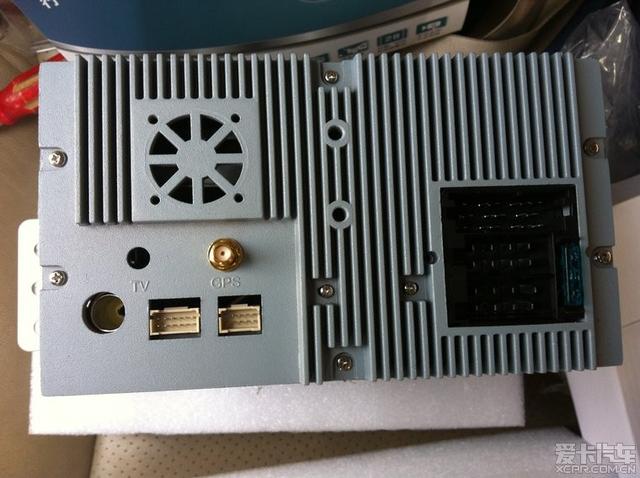

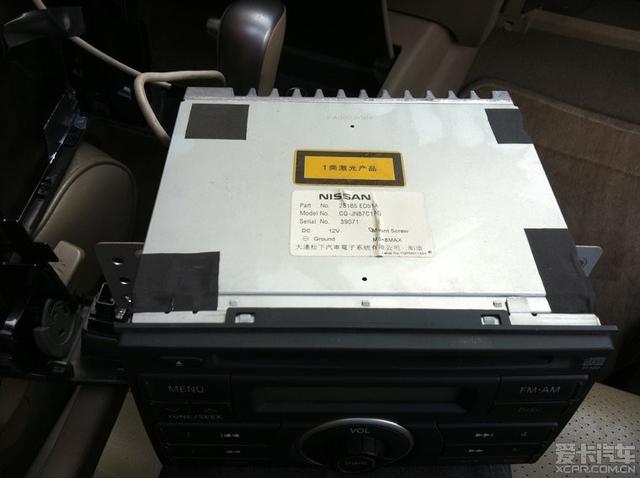

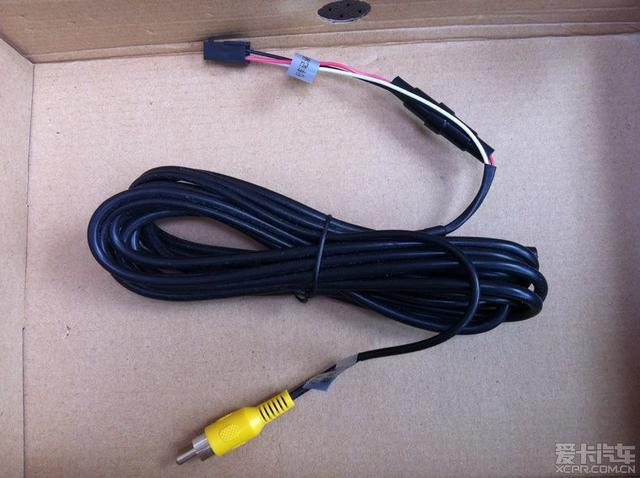

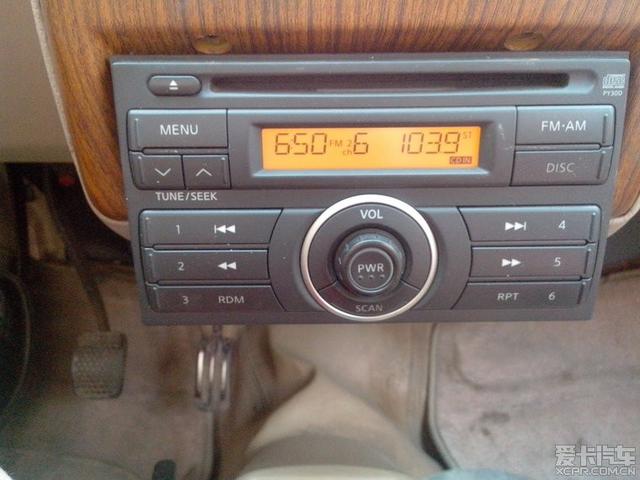

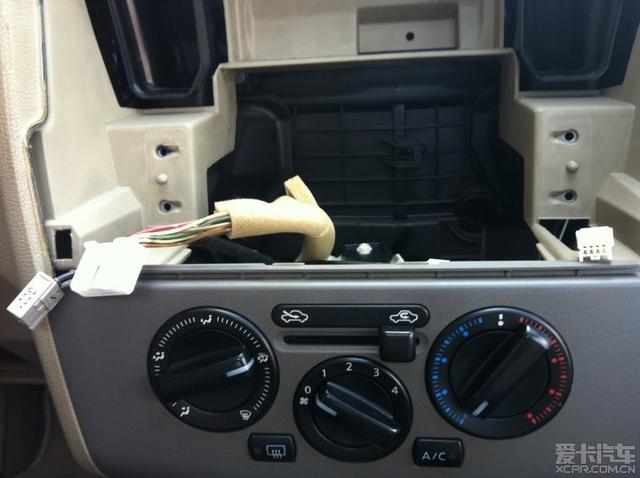

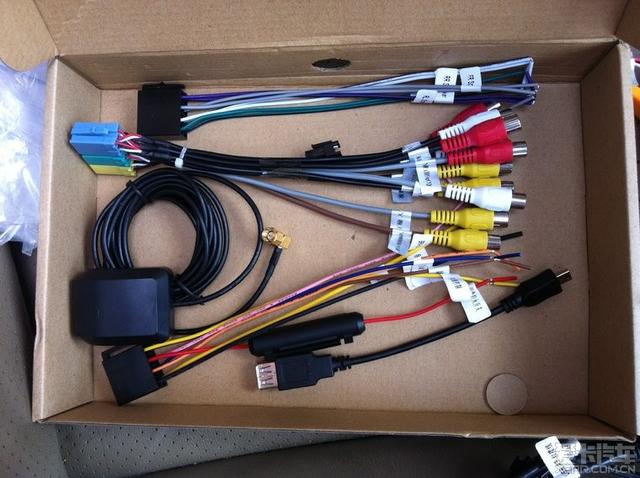

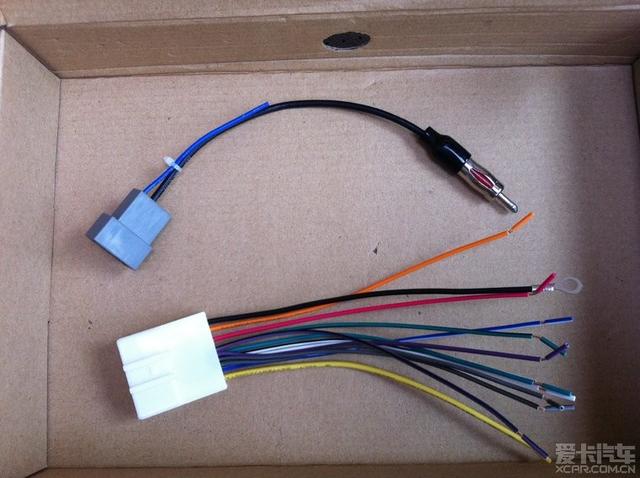

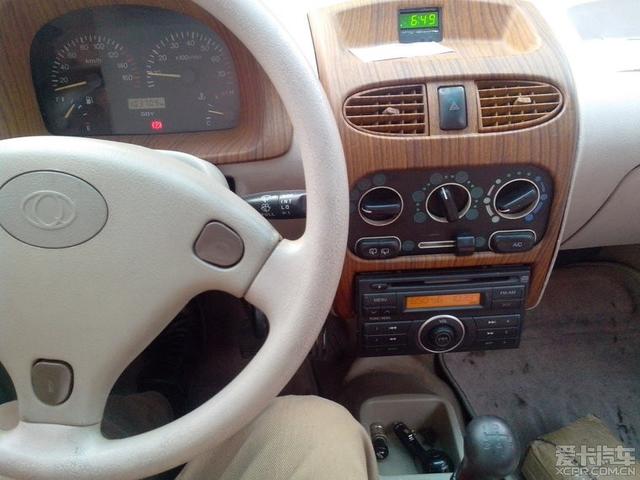

| 聲明：本帖系轉載于愛卡汽車論壇 作者:yingjunjun,版權歸作者以及愛卡汽車所有。 07款老騏達單CD不支持MP3，CD無防震，早就看不上了，雖然后來自己加裝過AUX，但總覺不爽，之前關注過飛歌導航，費用太高，一直未動手。 后來同事安裝行車記錄儀，又把此事想起，從淘寶上搜羅發現從去年開始導航市場開始出現安卓系統的，而且導航市場價位總體下降了很多。決定自己動手更換DVD導航并加裝行車記錄儀。 設備情況簡單介紹下： 導航為駿歌DVD安卓系統導航，行車記錄儀為捷渡，Comfast的USB的無線網卡，并配了3張32G C10的 Micro SD卡，導航屏幕貼膜。 無線網卡和SD卡駿歌導航都有套餐，我是自己單獨采購的。 上圖：  原車CD，AUX在上面的儲物盒里。  捷渡行車記錄儀，標清的，我覺得夠用就行，還有一款高清的，有追求的TX可以用那款，這兩款應該是比較暢銷的吧。  我采購的這款是沒內置鋰電的，需要接汽車電瓶常電，夏季擋風玻璃位置高溫會影響鋰電壽命，并有一定的安全隱患覺得廠家說的有一定道理。  全部的線材配件，還送了拆儀表盤的工具很好用。  這是導航標配的線材，從上依次：信號控制線，音視頻輸入輸出，導航天線，電源線纜，前面板USB轉換 Mini USB 轉標準USB（母口）  后面板USB線纜，共2個頭，一個用來接無線網卡，一個在副駕駛位置伸出方便插U盤。  后配的07騏達專用的免剪線束，30元。  這是行車記錄儀標配的線纜，上面的頭要剪掉，用不上。黃色視頻頭接駿歌導航視頻輸入，駿歌導航線束上有標簽。 還有個接頭在右側被線擋住了，是接行車記錄儀的。   外包裝盒。 安裝過程：  先拆上蓋，用專用工具撬，很方便，具體細節可參考其他TX的帖子。  在拆前面板。  原車CD暴露了，白線為原來自己加的AUX。右側白色插頭為雙閃警告按鈕，注意拆前面板是要拔下來。   拆掉AUX固定  拆掉原車CD，就2個有卡子的插頭，一個是收音機，一個是專用線束。  拆下的原車CD。  手套箱也要拆下來，好方便導航天線的走線。  A柱和門邊也要拆下，都很容易，A柱就是需要用力，有專用工具就更方便了，A柱一共就2個白色卡子。  拆下原車CD的樣子。  新舊對比，支架要按位置安裝到導航上。  新DVD導航的后面板，左側依次是收音機天線，TV（我沒裝），好像是方向盤控制（我沒有），USB接口，專用線束接口。    原車的。   接完的效果，接線少有點復雜，搞清楚每條線是做什么的就沒問題了，汽車的線顏色代表不同的含義，專家比我清楚，我是現學現賣。 黃色：常電12V；黑色：地線； 橙色：小燈12V；紅色：ACC鑰匙電12V（擰鑰匙后才有電）； 藍色：天線控制 上面的不要接錯就行。 白：左前喇叭正。白帶黑：左前喇叭負 灰：右前喇叭正?；?guī)Ш冢河仪袄蓉?fù) 綠：左后喇叭正。綠帶黑：左后喇叭負 紫：右后喇叭正。紫帶黑：右后喇叭負 此時還沒有接導航天線和行車記錄儀。  GPS天線，是有強磁性底座的，可以吸在右側A柱的合適的鐵片位置。線纜從手套箱后面?zhèn)鬟^去，接DVD導航的GPS接口，很隱蔽。 逆光有點不清楚。 那個管猜測是天窗的排水管。  裝好后，檢查沒有問題，先不要上蓋板，擰鑰匙先開機測試下，沒有問題再上蓋板，以免返工。 當時店家給的導航時Win CE的版本，一直測試不成功，后來通過無線使用百度地圖測試GPS接受是正常的，導航軟件后面再處理。  右邊白色的為USB的無線網卡，后來被我調整到了左側，由于右側有雙閃警告按鈕。  臨時找了個試用版的導航軟件。  測試導航正常。  無線網卡已挪到左側，而且用海綿包下，放置今后行車有噪音，現學現賣   顯示存儲卡名稱要記清楚。左起：面板右上角的插卡，外接USB，面板左上角插卡（地圖），內置插卡。   這是后來聯系店家更換導航軟件后版本。  行車記錄儀，線纜埋在前擋風和頂板之間的縫隙里，從左側A柱下來接導航視頻輸入。記錄儀放在反光鏡前面，一點都不影響駕駛。 32G的卡估計能保留4個多小時的視頻。  測試正常，安裝面板還原，這個要反復幾次才能嚴絲合縫。  記錄儀工作指示燈，正在工作。  實際效果還可以，天有點黑了，拍的不怎么樣。    在自己家樓下（四層），無線網卡還能收到自己的WIFI信號，安裝了不少程序。  主頁面效果還不錯。 要是支持DIY就好了，比如音樂和視頻調整為自己喜歡的程序。  開米音樂，能顯示歌詞。 酷狗音樂運行有問題，一播放就閃退，估計和和藍牙程序沖突。希望店家盡快改進。  藍牙程序有些山寨，需要改進的地方比較多。 與蘋果IPhone手機配對時會報錯，但實際是綁定了； 配對后不能自動綁定，每次著車后需要手工點連接； 連接后電話功能都很好，但通過藍牙播放手機內音樂不成功，這個我的需求到不大。 聽歌或收音機時來電話，歌曲和收音機自動斷音，但電話結束后，不能自動回復之前的播放。  視頻播放正常。  播放高清也正常。   貼膜還算合適。  副駕駛的USB接口。    當然原車CD我也沒閑著，將我老車的卡帶拆下，換CD了。小車也升級了。  原來是1DIN的，湊合用吧，把點煙器都擋住了，還好我不抽煙，在點煙器上插個USB充電器還是可以的。   原車的卡帶，提出歷史舞臺了。
