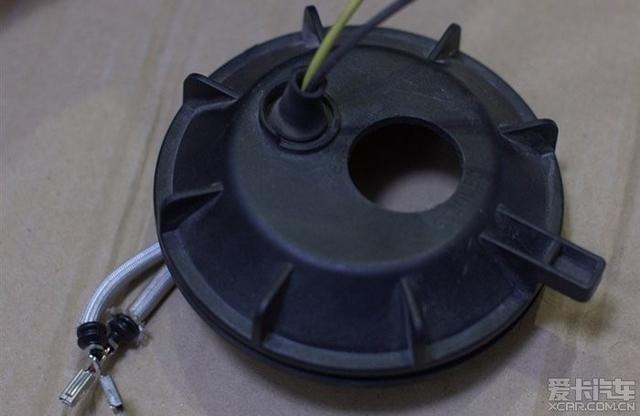

原先破壞的蓋子：
- 玩改車

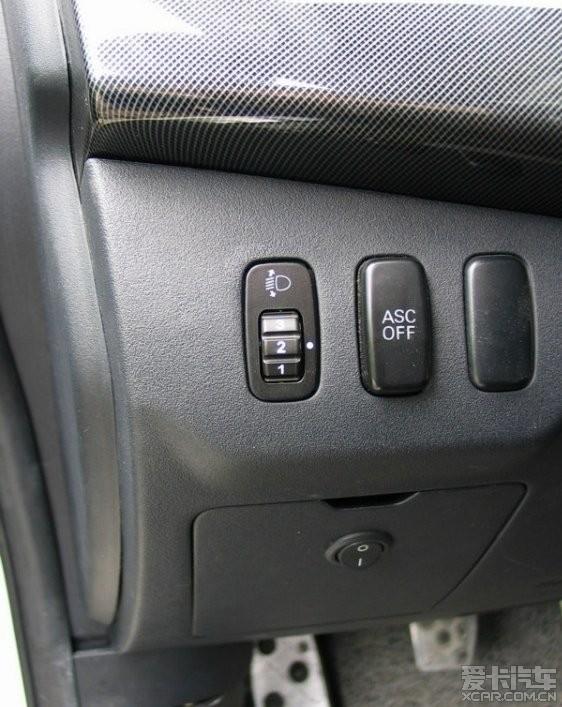

考慮到afs后蓋鉆了個孔，無h11插頭，無調節電機的插片，索性買了兩根線束（帶afs燈后蓋），順便買了兩個拆車飛利浦h11，一個高度調節開關（綠殼的）。
線束到手后發現，其實就是1.8的線束（看做工是副廠的），配的不是h11插頭，無遮光簾線圈插頭。

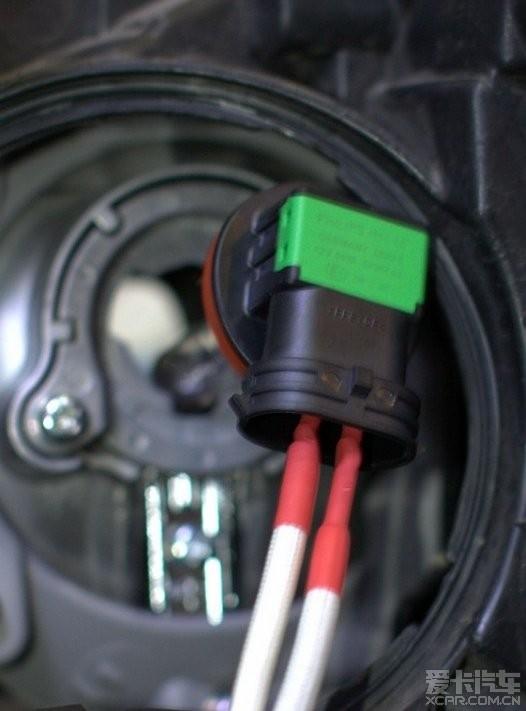

好吧，新舊兩根改一根吧。h11燈用插簧直連，不用擔心，非常牢固。
- 汽車改裝網

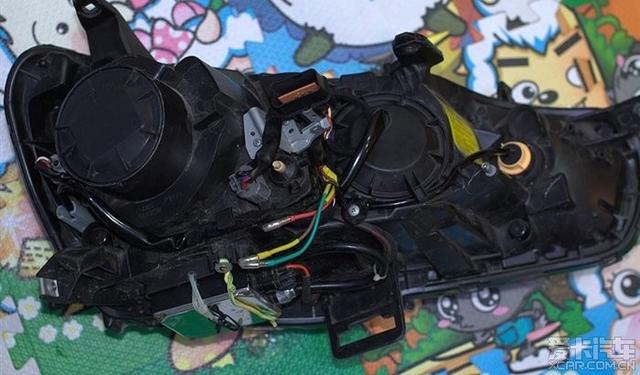

接下來接高度調節電機的三根線。

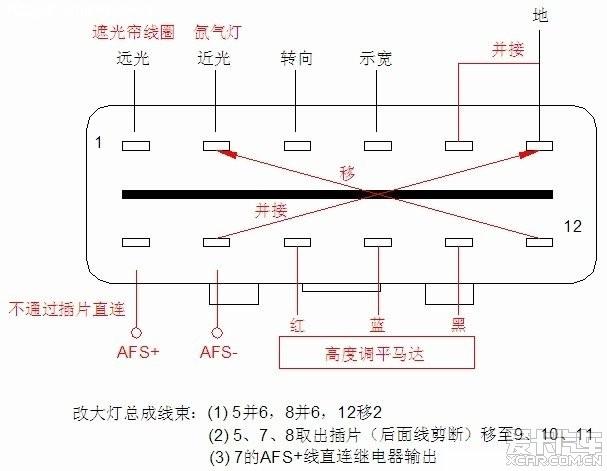

插一張頂配燈適配低配車型的改線cad圖吧，看起來容易懂些

我原來的線束是適配低配的，可惜沒接高度調節的三根線，也沒多余的插片，新買來的線束正好把插片取下來?？赡苡腥藭?huì)問，車上的低配燈上不是也可以取下來利用嗎？原因是我還想出掉它們呢，不想破壞。

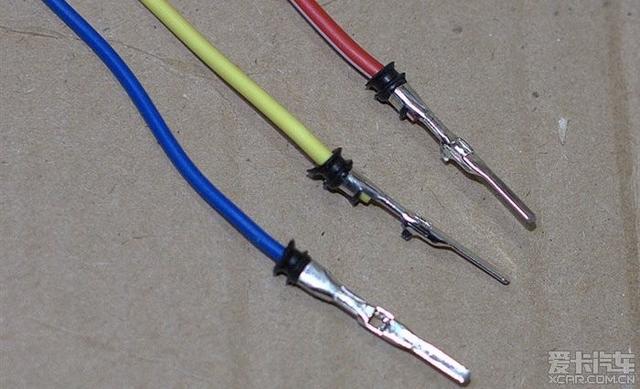

取下的插片。我看到有帖子中提到用調節電機那邊的插片，我看了下，太小了，不適配，勉強估計可以裝上。

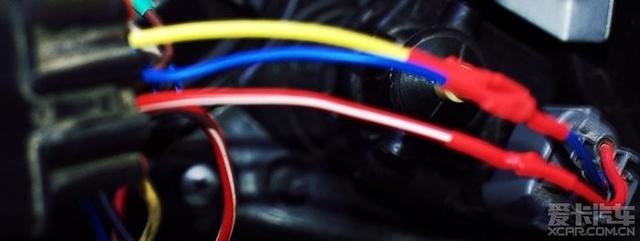

插到那個插座9，10，11位置，然后連接調平馬達

接下來就是afs非完美越獄
afs，adaptive front-lighting system的縮寫，即自適應前照明系統。afs系統是一套能夠根據行駛路況和車輛狀態的變化自動對燈光的照度分配進行最優化調節的系統。通常所說的“彎道輔助照明”只是afs系統的一部分。
彎道輔助照明系統有三種形式：
1/轉向頭燈形式，就是頭燈內燈具可以左右旋轉8°至15°照明彎道死角。

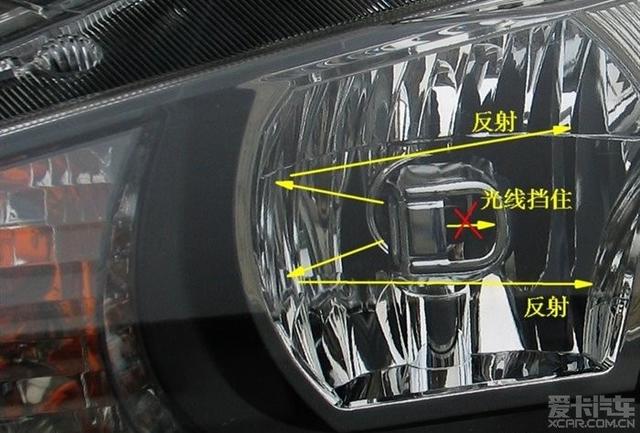

2/利用獨立彎道照明系統，就是在燈具里有一個固定的燈泡照向彎道，轉彎時候自動點亮。
3/利用左右霧燈進行彎道時候照明，轉向時候?qū)?yīng)彎內側霧燈亮起，照明彎道死角。
翼神的afs是第二種形式，是由方向盤位置傳感器協同afs-cpu處理的，在轉彎時點亮起作用。是只有頂配才有的配置。
翼神afs燈原理圖（自己揣摩的，不對請斧正）：

我們低配好像有方向盤位置傳感器，但沒有afs-cpu，線束更加不會有。那既然是轉彎時起作用，那咱們就來個“非完美越獄”。

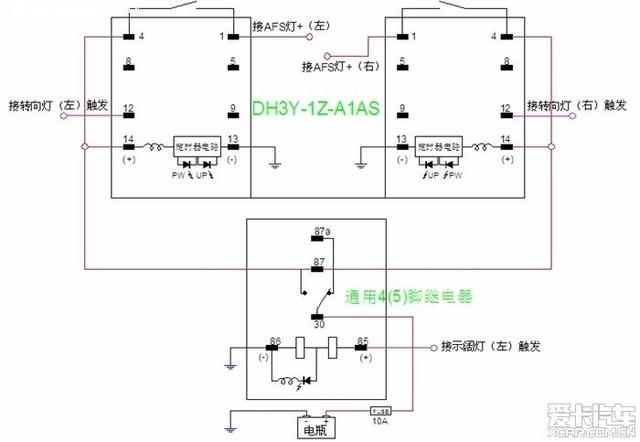

借鑒以前車友的實際案例，cad圖奉上：

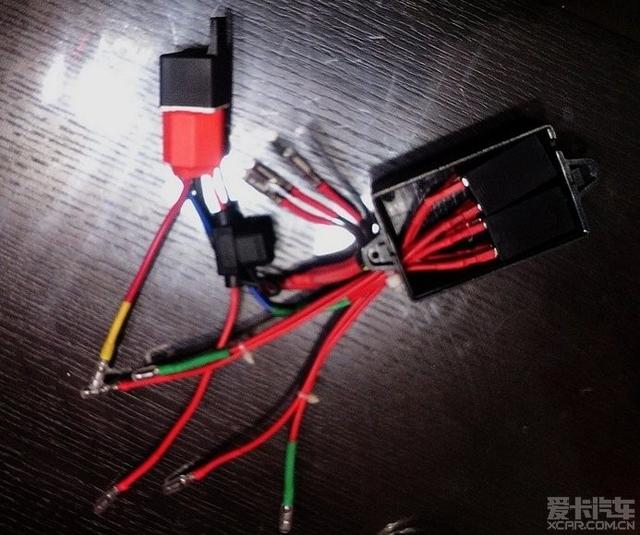

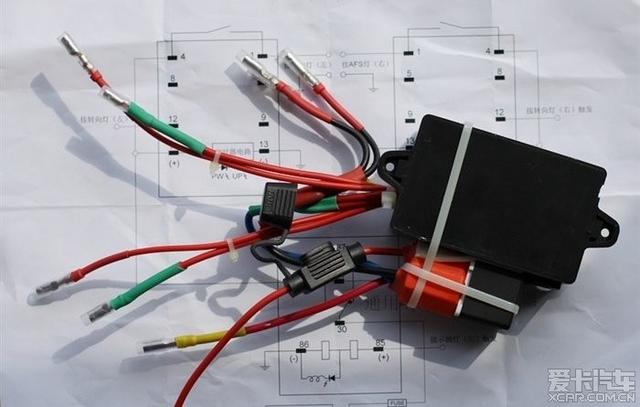

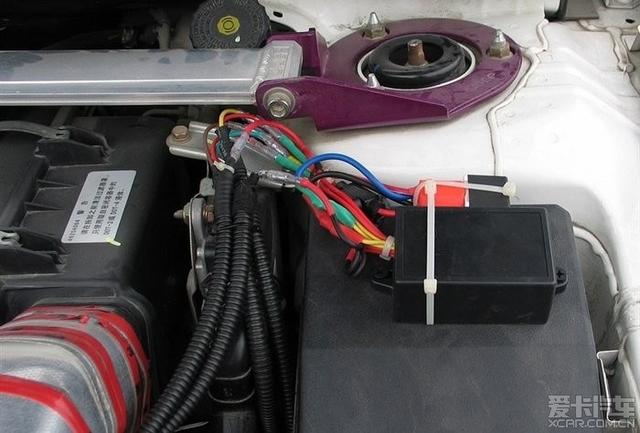

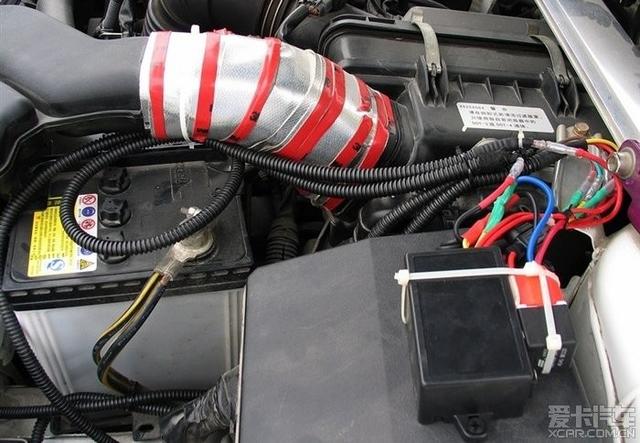

其實原理很簡單：小燈觸發總繼電器（白天沒意思），然后打轉向燈時觸發對應側的h11燈，實現彎道輔助照明。
兩個延時繼電器是上升沿觸發的，在延時過程中不重復觸發，故轉向燈的閃爍信號沒關系，只觸發一次，到達設定延時時間后（我設定的8秒）才熄滅。

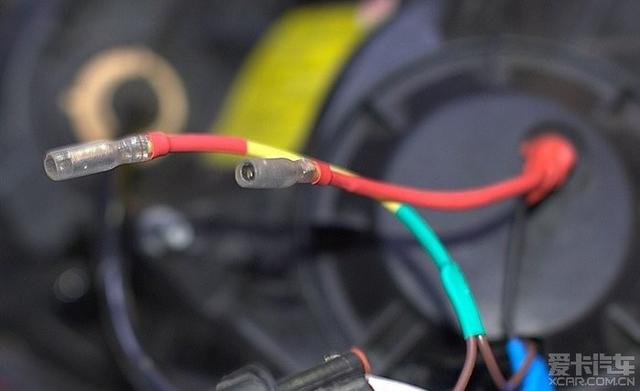

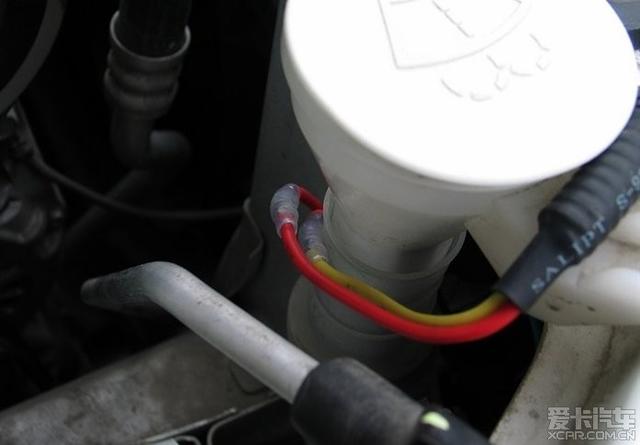

大燈總成處的觸發線和afs+線需要引出，這是右邊的燈，紅色afs+線，黃色右轉向信號線
