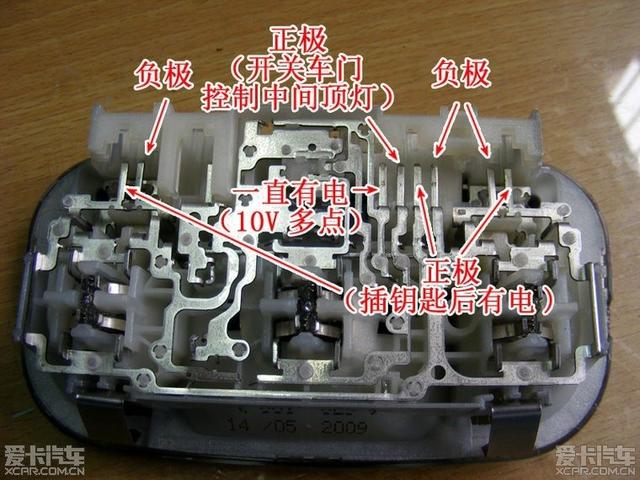

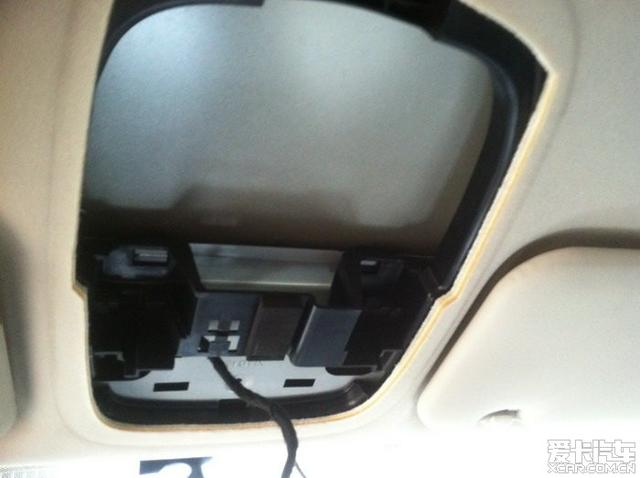

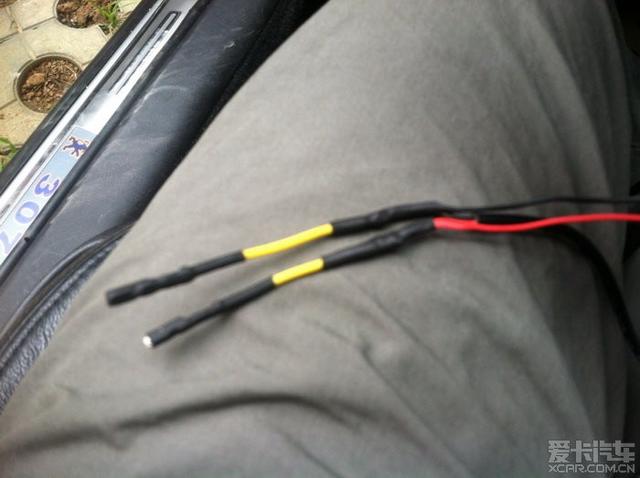

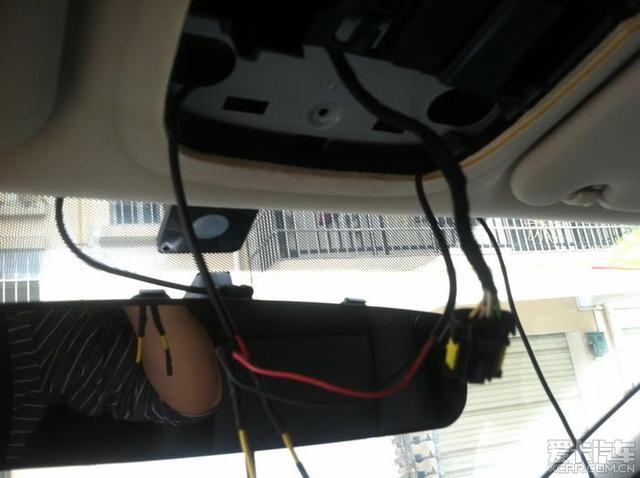

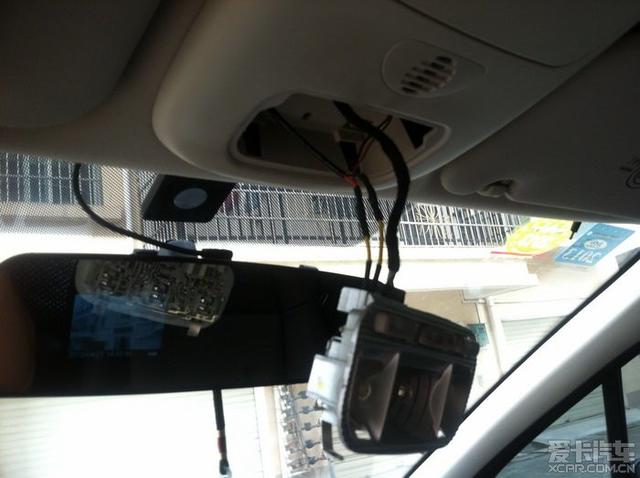

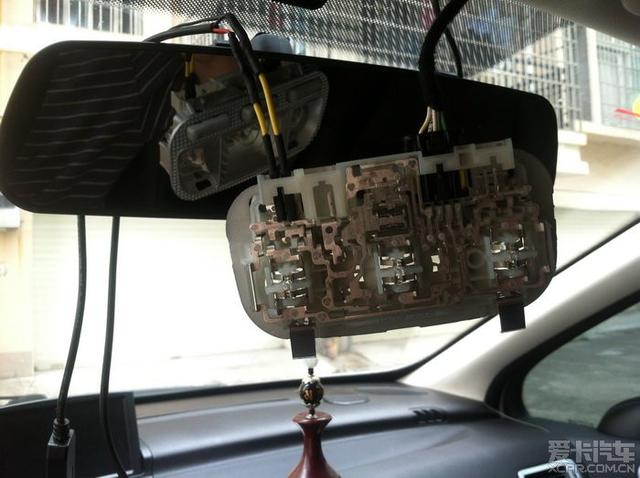

聲明：本帖系轉載于愛卡汽車論壇 作者:feidao76,版權歸作者以及愛卡汽車所有。 車上的行車記錄儀和電子狗，都還是點煙器取電，用了個一分三的點煙器，線從副駕底下穿過，走B柱到車頂，再從前檔風玻上沿到后視鏡那，布得還可以，外面看基本看不到多余的線。不過因?yàn)槭怯昧艘环秩?，在點煙器位置還是顯得線比較亂，而且由于偶發性的接觸不良，或者偶爾手剎，掛檔的時候碰到線，都有可能引起記錄儀和電子狗重啟或者干脆沒啟動，發生過幾次了，就決定從頂燈取電，替代了那個一分三。 在壇子里參考了不少前輩們的帖子，感覺307取電還是很方便的。行車記錄儀是5V，MINUSB口，原來也想過用原裝的點煙器點來改，但感覺原裝線有點可惜，還是決定在網上買條降壓線回來的方便了。電子狗是12V，不需要降壓，隨便找個合適的頭就可以了。馬上上網拍了一條線回來，電子狗的線，則是拆了一個不知道是什么東西的充電器了，接頭與電子狗的一樣，正好將這線利用起來。 感謝壇子里很多兄弟的帖子，給我省了很多摸索的時間，按照以前帖子的指導，用個小的一字羅絲刀很容易就將頂燈拆下來了。再參考chml801026的帖子，直接用他發的電路圖，按照?qǐng)D示接好線，然后再將線從頂棚上拉到設備那，很輕松，無損，完美解決。行車記錄儀是捷渡的D600睿智版，鏡子比原來的大比較多，用起來感覺比原車的還舒服，呵，錄像效果也不錯，我挺滿意了?？梢陨蠄D了。 先上chml801026 l圖。  預先就準備好兩個插頭，等下就是直接用這兩個插頭接到頂燈空位那，實現無損接電。這兩個插頭是去我修車的朋友那拿的，非常合適，呵，自己在頭上給套上熱縮管，防短路。另外，原來準備好的降壓線，還有電子狗用的線，則一起接到插頭的另一邊，同樣做好絕緣。  拆頂燈過程就不說了，好多帖子都提到，而且還有教程，呵，我這還是沾了壇子的福，沒走什么彎路。拆了頂燈，眼鏡盒的樣子  過程其實也很簡單，將做好插頭的線，現在這線就是一邊是插頭，接出來兩條線，一條是通過降壓輸出的5VMINI USB口的線，給行車記錄儀供電，一條是3.5的頭，直接輸出12V，給電子狗供電。長度要根據自己機器的位置裁剪。將線從頂盒的縫里穿進去，從頂棚里面拉出來，很簡單。沒穿線之前，先在外面接好試一下。  OK，開始穿線，很容易，兩條線也是兩三分鐘就穿出，拉好位置了。  將線理好，特別是降壓模塊，需要放到頂棚里，空間多的是，為了防止線跳動發出雜音，我是用電子膠布反著纏了幾層，然后塞進空腔，讓線跟空腔里貼一起，不會晃動。將蓋板裝起來，再接好頂燈，還是再試一下，看是否正常。  聲明: 本文系搜集于網絡,版權歸原作者及所發網站所有,如果本站(玩改車)侵犯了您的權利,請及時告知,本站會即刻處理. |
